Remote Counter Output 7segment

orang2 yang terlibat dalam projek

Bisma Agam Gunawan (2502010414)

Rifki Ahmad prawira (2502003213)

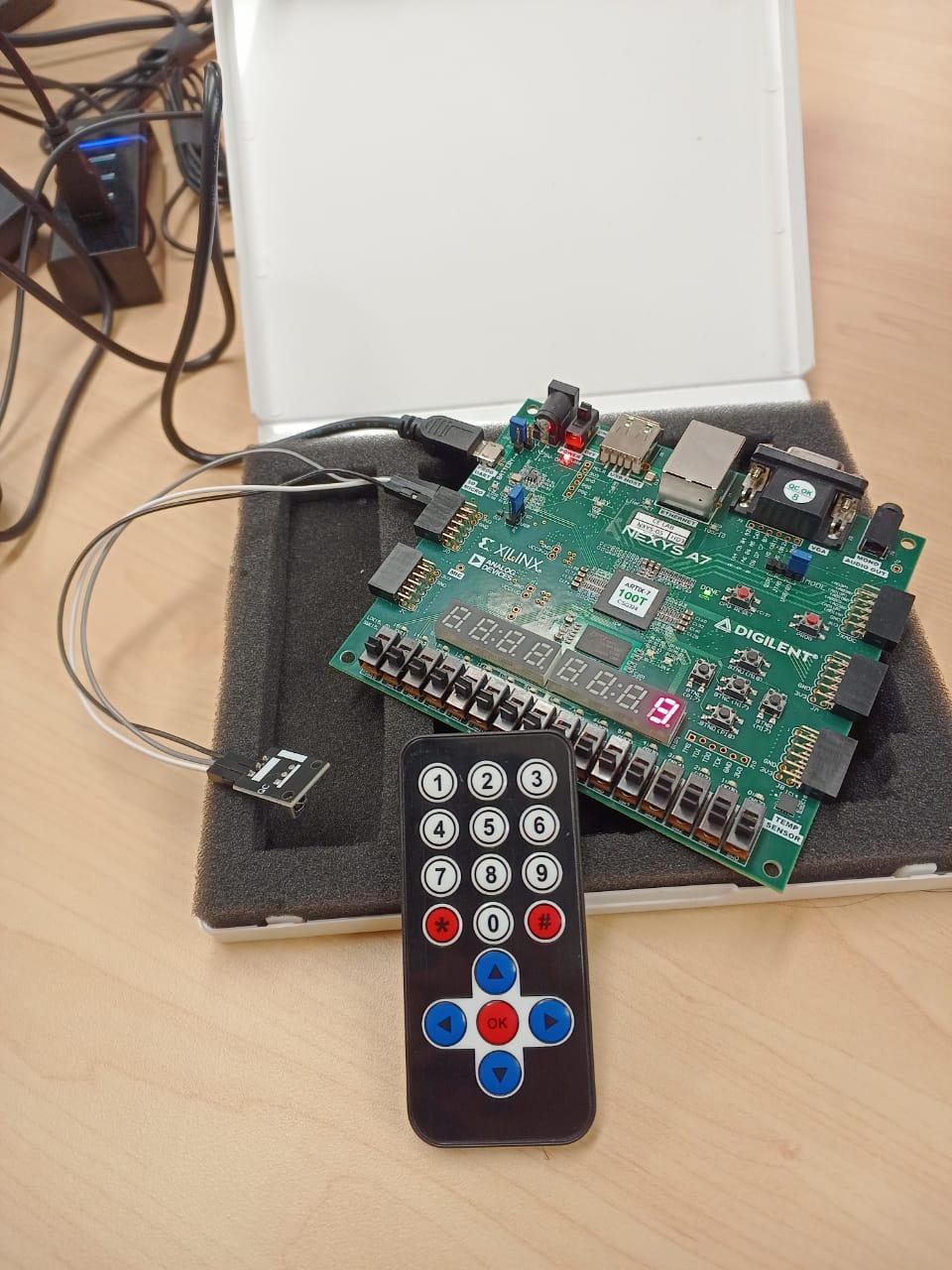

menggunakan remot dan counter sebagai input dan output 7segmen decoder

1. FPGA NEXYS A7-100T
2. Ir Remote hx-1838
3. Aplikasi VIVADO

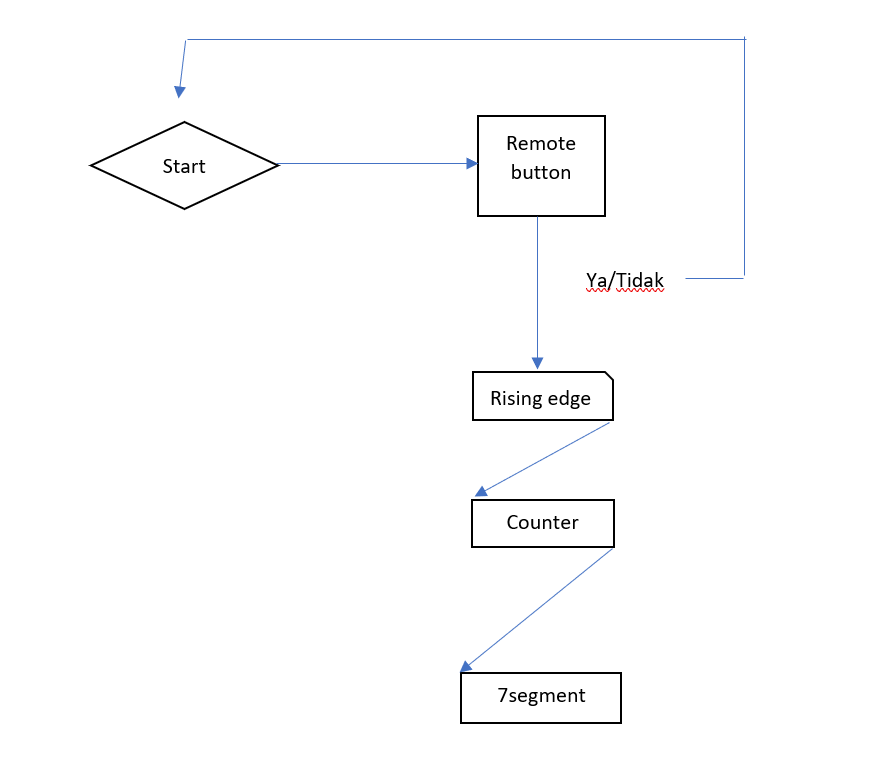

Berikut merupakan diagram dari Remote Counter Output 7Segmen dari yang diaplikasikan pada FPGA

Berikut merupakan diagram dari Remote Counter Output 7Segmen yang diaplikasikan pada FPGA

Sistem ini diprogram dengan mengimplementasikan remote hx-1838 sebagai button lalu di hubungkan ke FPGA sebagai input dengan menangkap infrared yang di atur oleh rising edge untuk mengatur state signal remote agar setiap di tekan akan menghasilkan angka dan meningkatkannya. dengan output seven segment dan anoda segment sebagai display akan terlampil program counter satuan dari angka 0 sampai 9

berikut adalah link vhdl:

https://drive.google.com/file/d/1k_G2PF1m4iTn-HS6TnTTHZa-H5XIxO9k/view?usp=sharing

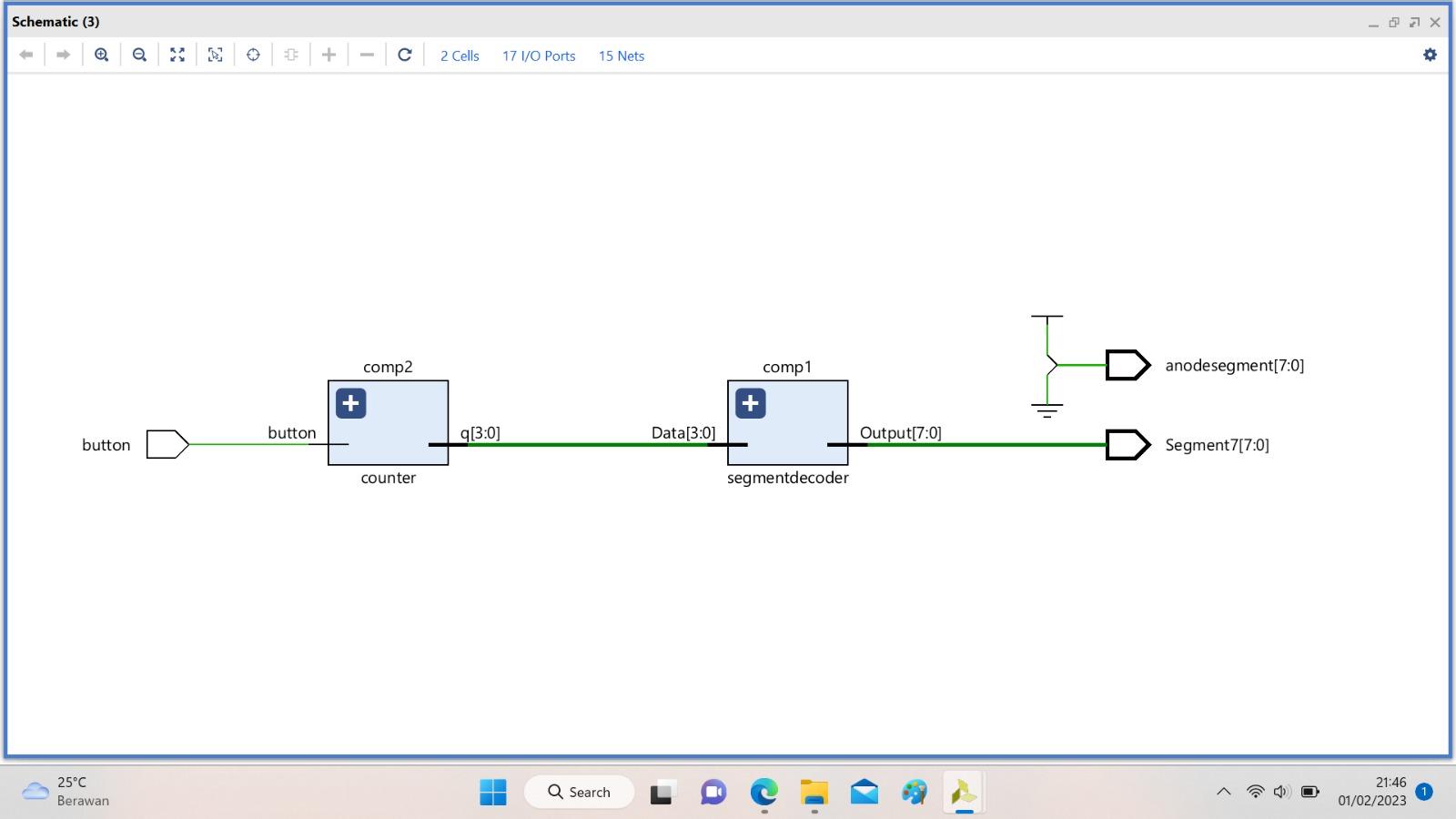

Berikut adalah skematik dari remote counter output 7segment

di dalam rangkaian counter ini terdapat rising edge untuk mengatur ir dari remote dan juga komponen sebagai penambah angka di setiap tombol pada saat remote di pencet

di dalam rangkaian 7segmen ini kami menjadikannya sebagai display dari counter yang angkanya akan bertambah jumlahnya dari 0 sampai angka 9 di sertai dengan anoda segmen sebagai tampilan display di 7segmen menjadi satu segment saja sebagai display

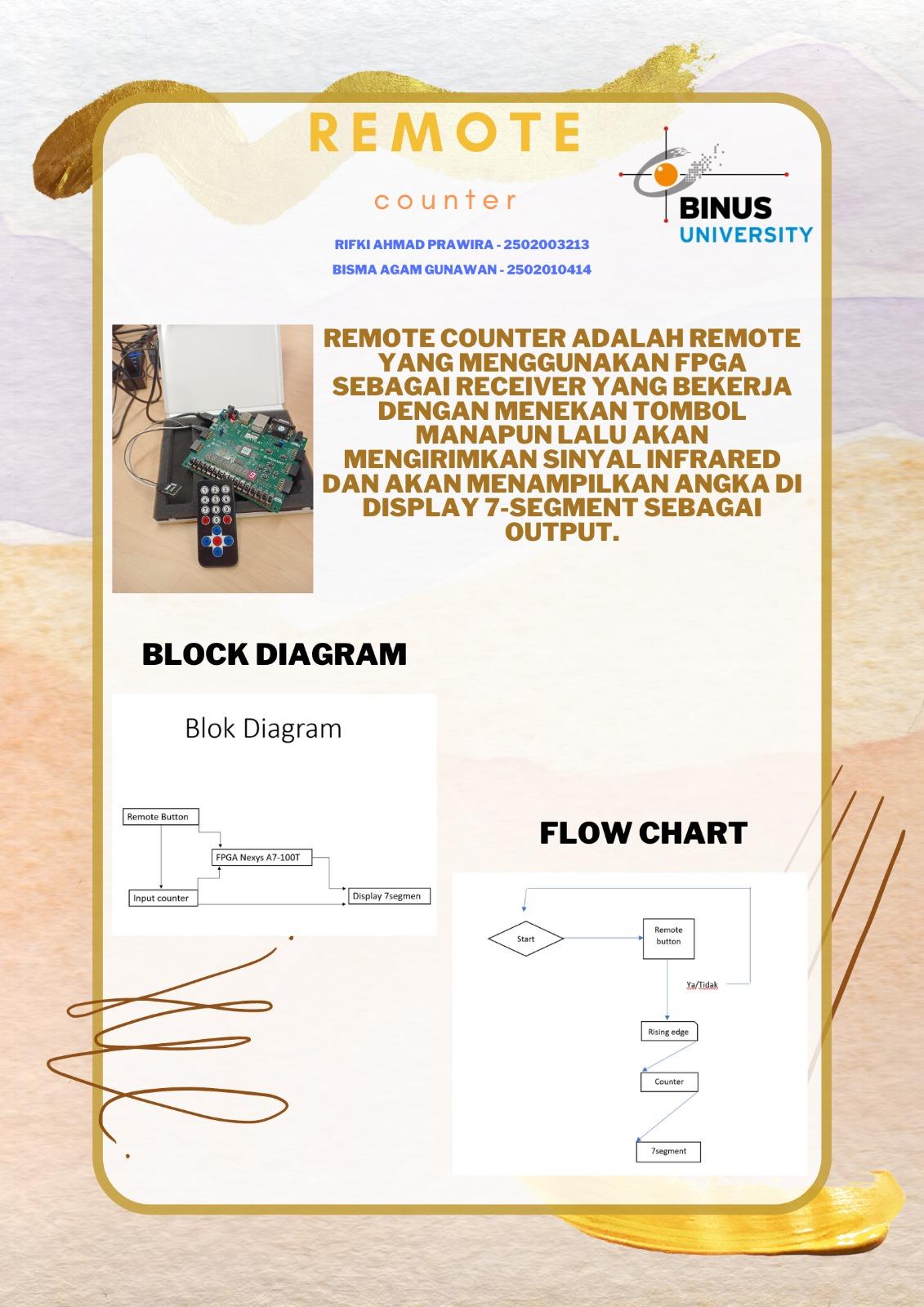

berikut adalah poster projek kami
