Registrador De Temperatura IOT

En este INSTRUCTABLE explicamos el procedimiento que hemos seguido desde nuestro instituto para crear este proyecto

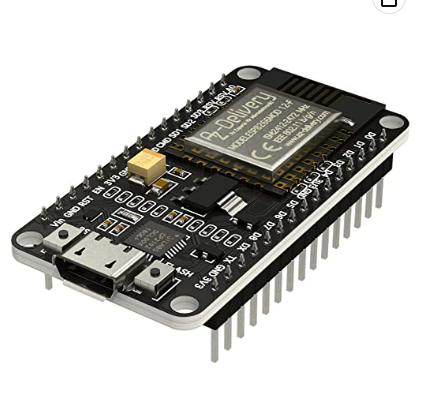

- Placa Arduino ESP8266 ESP-12F WiFi

- Sensor temperatura DS18B20 (bus 1-wire)

- Pantalla OLED Display I2C SSD1306 Chip

- Tornillos de métrica 2 y 3

- Tuercas métrica 2 y 3

- Cable USB-A a micro USB

- Cables y conectores DuPont

- 1 Resistencia 4,7 Ω

- Soldador de estaño

- Estaño

1. Utilizar una plataforma IOT en la nube que permita la interacción entre diferentes dispositivos.
2. Configurar diferentes visualizaciones de información.
3. Controlar dispositivos remotamente.
4. Ofrecer la integración realizada al cliente a través de un enlace.

Crear un objeto que resguarde un sensor de temperatura que previamente tendremos que programar y enlazar con diferentes dispositivos.

El objeto se creará con el programa autodesk fusion 360, se imprimirá con una impresora 3D y se programará el sensor con Arduino.

Fase 1: Impresión 3D

Fase 2 : Montaje del Registrador

Fase 3 : Programación ARDUINO

PASO 1 : Diseñar caja para contener placa ARDUINO NODEMCU + Display + Cableado

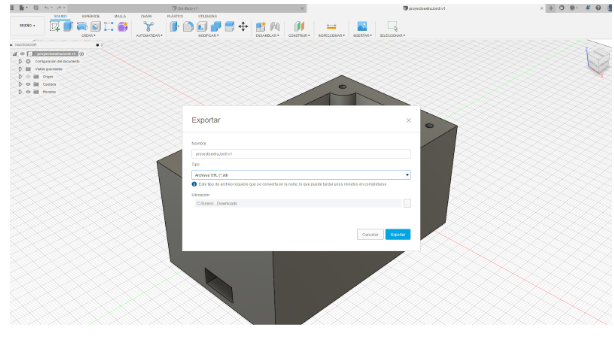

PASO 2 : Con el diseño de la Caja en FUSION 360, en el cual exportamos el fichero en formato .STL

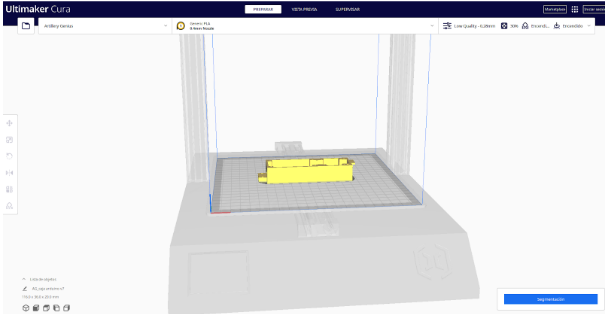

PASO 3 : En ULTIMAKER CURA renderizamos la pieza para proceder a su impresión.Configuramos el tipo de impresora de la que disponemos y le damos a segmentar, nos proporcionará la información de la duración de la impresión.

Software necesario:

• Arduino (Programación placa)
• IOT CAYENNE MY DEVICES (nube en Internet)

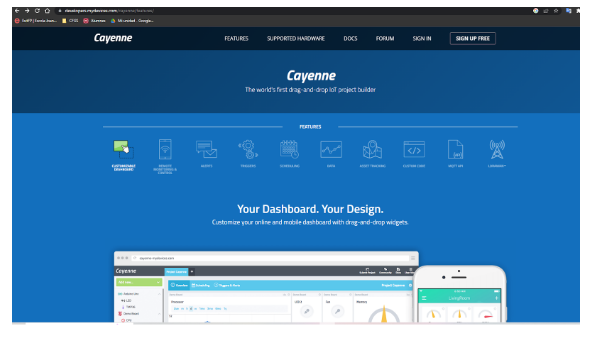

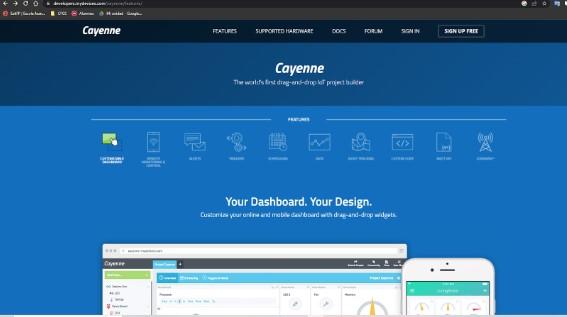

Paso 1: Primeramente, accederemos a CAYENNE MY DEVICES

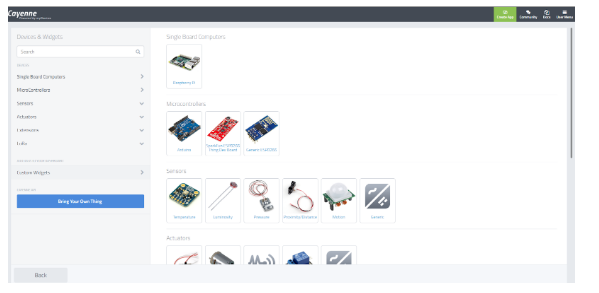

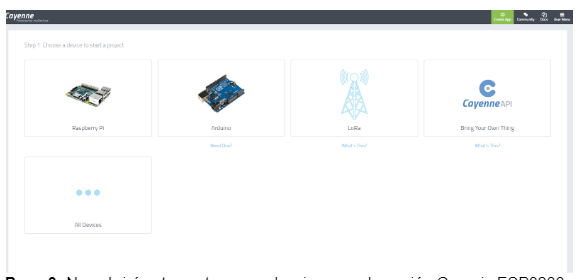

Paso 2: Clicamos encima de Sign up free, nos registramos y a continuación nos dirigirá a la siguiente página donde elegiremos la opción “ALL DEVICES”.

Paso 3: Nos abrirá esta ventana, y seleccionamos la opción Generic ESP8266

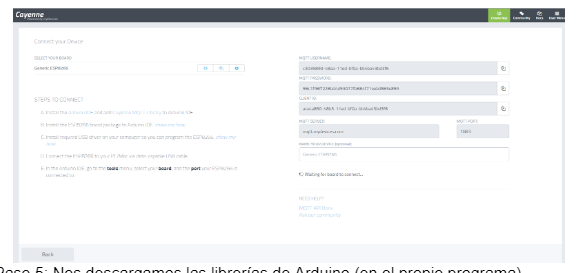

Paso 4: Con la información que nos proporcionan ahora ya podremos configurar nuestro programa de ARDUINO.

Paso 5: Nos descargamos las librerías de Arduino (en el propio programa)

-One Wire

-Dallas temperature

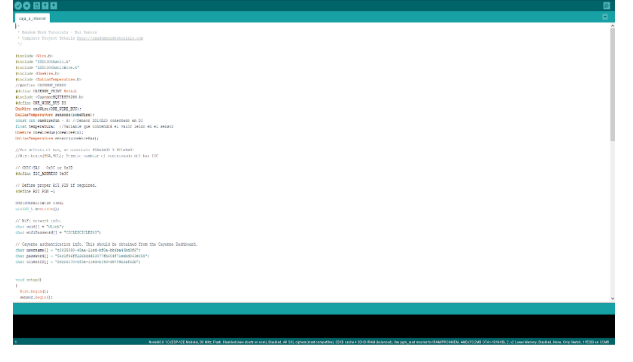

Paso 6: Configuramos la programación de Arduino con las conexiones realizadas y adjuntamos los datos de MY CAYENNE para enlazarnos a la nube
