Realiza Tu Propia Mesa CNC

¡Hola! Mi nombre es Fátima, soy una estudiante cursando la carrera de Arquitectura. El día de hoy quisiera compartir uno de mis proyectos del curso Fabricación Digital. Crearemos nuestra propia mesa CNC.

¡Espero que puedan recrearlo y compartir!

Vamos a necesitar lo siguiente:

• Asegurarse de tener una buena conexión a internet
• Una computadora portátil o PC
• Descargar Autodesk Fusion 360
• Inventables ⮞ Caballete

Enlace para descargar:

• Autodesk Fusion 360: https: //www.autodesk.com/products/fusion-360/free -...
• Inventables ⮞ Easel: https://www.inventables.com/technologies/easel

Esta plantilla mesa CNC es la que vamos a realizar, nos guiaremos de las medidas y las partes.

Nos ayudara a la hora de efectuar los bocetos en el Autodesk Fusion 360 como lienzo

• Abriremos un nuevo archivo en Autodesk Fusion 360
• Crearemos un nuevo boceto ⮞ seleccionemos el plano en donde vamos a trabajar (superior)

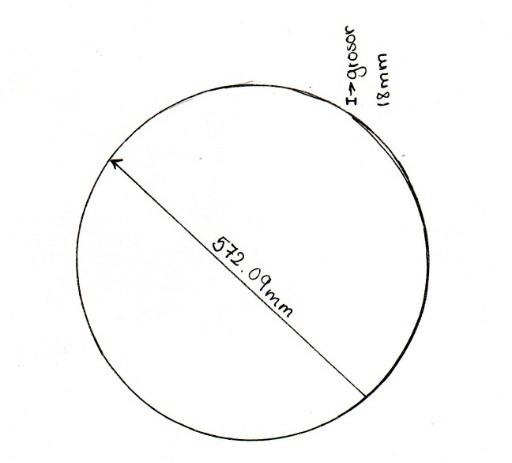

• Clic en la herramienta círculo de diámetro central. Colocamos la medida que nos indica en el paso 2
• Nos dirigimos a la barra de menu ⮞ diseño ⮞ superficie ⮞ herramienta extruccion

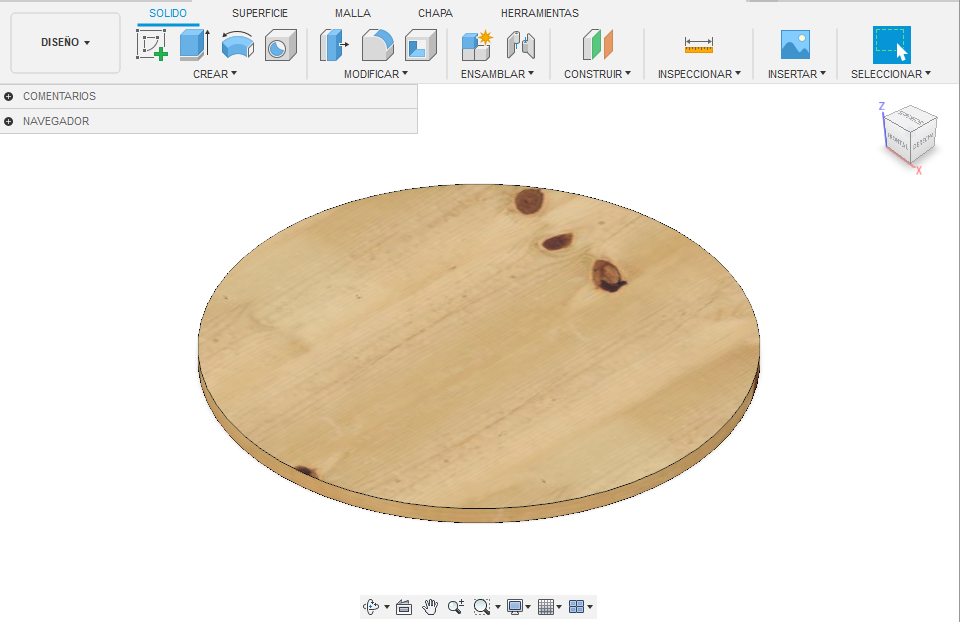

Nos debe de quedar como la imagen. Cuando ya todo este finalizado, procederemos a guardar el archivo.

• Primero, crearemos un nuevo archivo. Crearemos un nuevo boceto y seleccionamos el plano en el que vamos a trabajar
• Clic en la herramienta rectángulo por 2 puntos. Colocamos las medidas correspondientes
• Insertaremos una línea guía en el medio del rectángulo con la herramienta línea
• Es importante descargar la plantilla de la mesa, esta nos servirá como lienzo
• Nos dirigimos a boceto ⮞ insertar ⮞ lienzo ⮞ selecionamos la plantilla y clic en aceptar

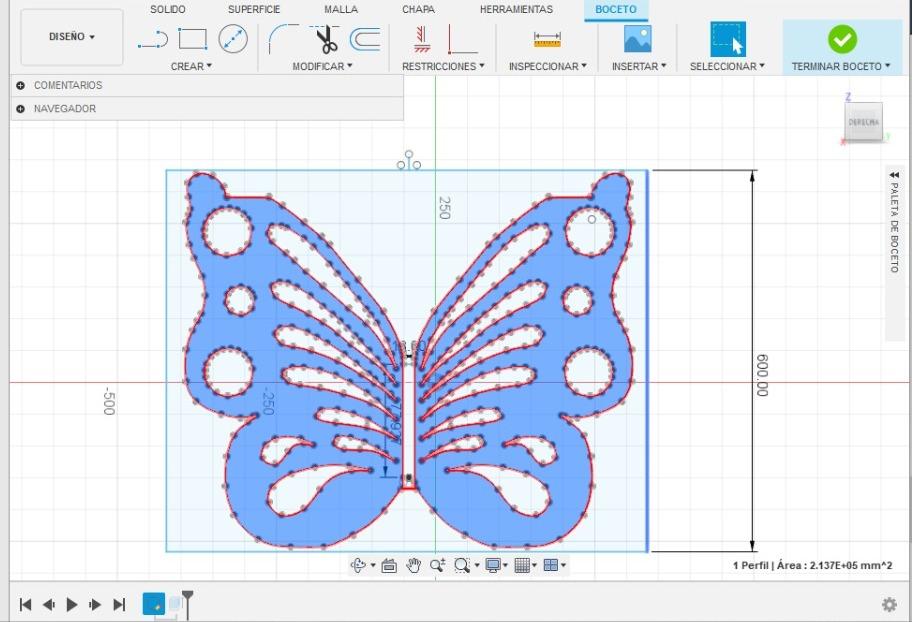

• Con la herramienta punto de ajuste de spline delinearemos todo el contorno y el diseño de las alas de la mariposa

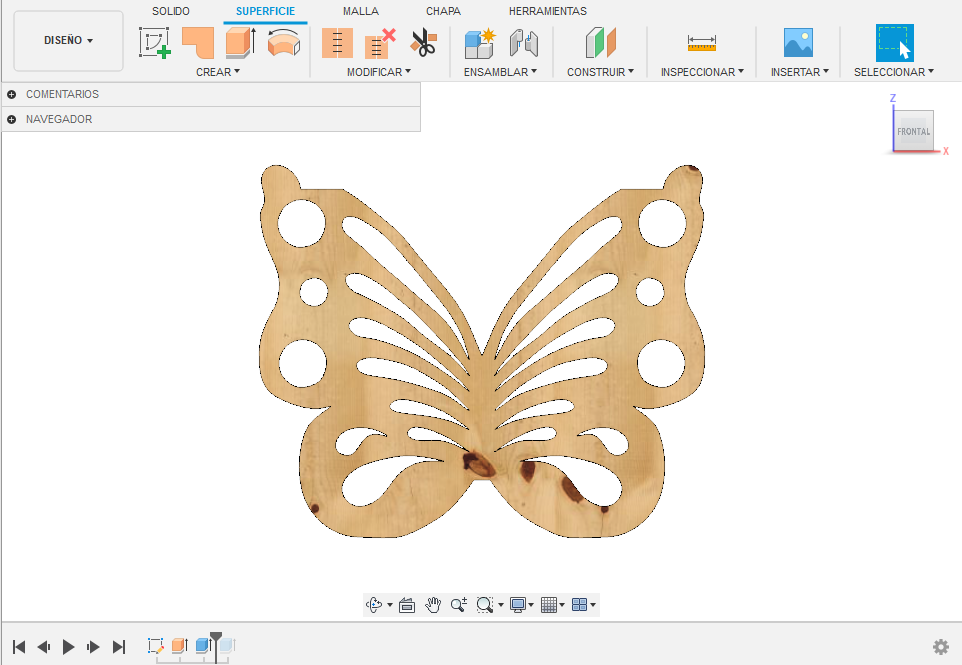

• Luego, seleccionaremos solo las alas de la mariposa ⮞ herramienta extrucción (18 mm)

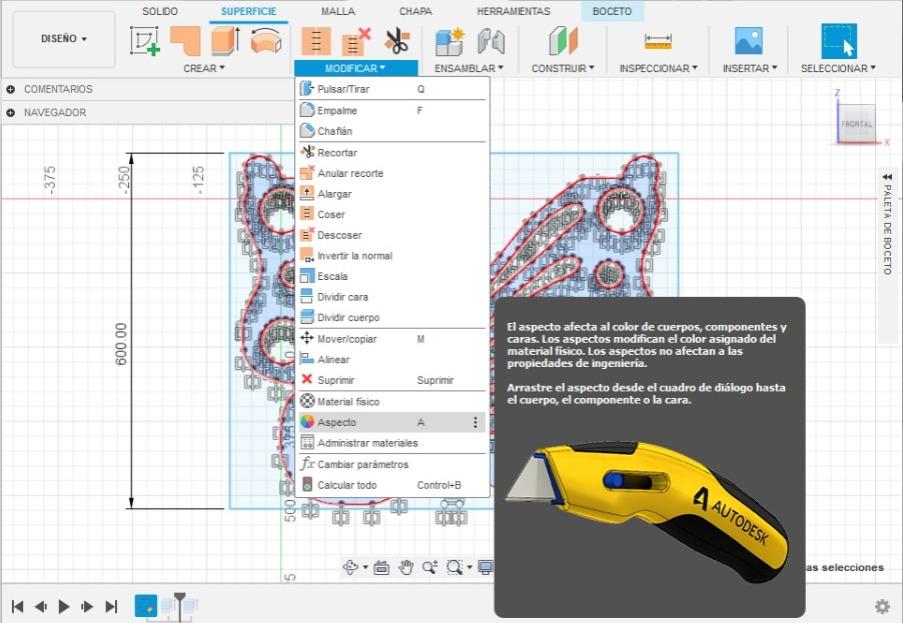

• Nos dirigimos a la barra de menú ⮞ modificar ⮞ aspecto y listo

• Primero, crearemos un archivo nuevo.
• Crearemos un nuevo boceto y seleccionamos el plano en el que vamos a trabajar
• Clic en la herramienta rectángulo por 2 puntos. Colocamos las medidas correspondientes
• Insertaremos dos línea guías en el medio del rectángulo con la herramienta línea
• Importante la distancia entre las líneas guías debe de ser 18 mm

Para facilitarnos el trabajo del delineado podemos copiar y pegar en el archivo de la pata 2

• Haremos un cambio a la hora de colocar las líneas guías, esta vez vamos a centrarlas en el boceto de la mariposa
• Eliminaremos las líneas que sobran con la herramienta recortar
• Importante dejaremos un espacio muy pequeño de 2mm en la parte inferior del boceto de la mariposa
• Las líneas guías del centro de la mariposa deben de medir 177.9 mm
• Cuando hayamos finalizado, seleccionamos las las de la mariposa, extruimos (18 mm) y guardamos

Ya que hayamos finalizado cada parte de nuestra mesa (parte superior y patas), ahora procedemos a ensamblar cada parte de ella

• Crearemos un archivo nuevo y guardamos. En este caso, no crearemos boceto
• Desactivaremos la rejilla de esbozo
• Insertaremos las patas al nuevo archivo, haciendo clic derecho en insertar en el diseño actual y clic en aceptar
• Ajustamos las patas una encima de la otra, cuando hayamos terminado de posicionarlas correctamente, clic en aceptar

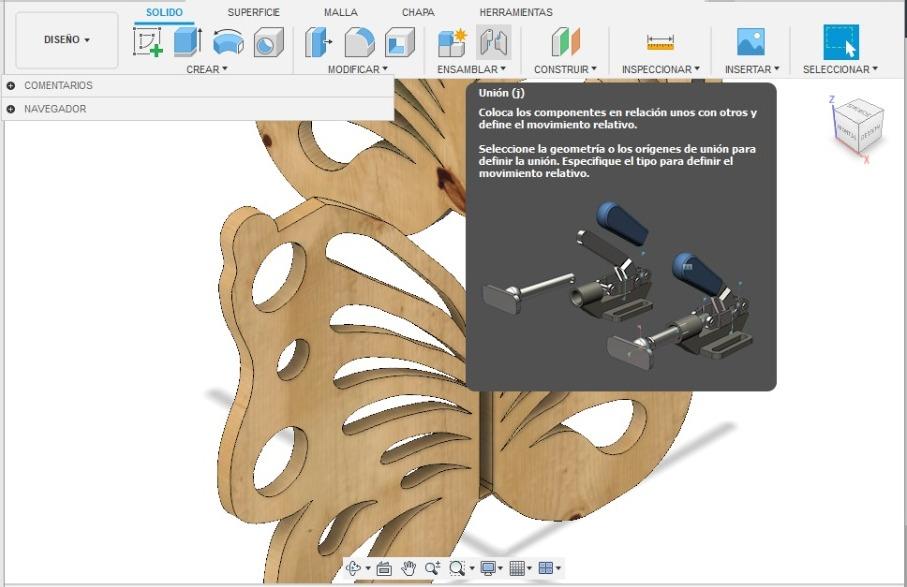

• Nos dirigimos a la herramienta unión para hacer el ensamblaje correspondiente
• Seleccionaremos la parte inferior de la pata 1 y de la pata 2 tal y como se muestra en las imágenes. Luego, clic en aceptar
• Ahora, toca insertar la parte superior de la mesa, clic derecho en insertar en el diseño actual y aceptar
• Haremos lo mismo que hicimos con las patas, clic en la herramienta unión
• Seleccionamos la parte inferior de la mesa y la parte superior de el ala de la mariposa
• Acomodamos la parte superior de la mesa con las flechas y clic en aceptar

Guardaremos los bocetos de cada parte de la mesa en formato DXF, esto nos permitirá importar en el siguiente programa que vamos a trabajar

• Nos dirigimos a navegador ⮞ bocetos, desplegamos la pestaña ⮞ clic derecho y guardamos
• Haremos lo mismo en los otros dos archivos

• Abrimos Inventables, nos dirigimos a Easel
• Creamos un nuevo proyecto
• Seleccionamos import ⮞ clic en DXF Import ⮞ clic en el primer archivo que guardamos. En este caso, será la pata 1
• Podemos modificar el tipo material que vamos a usar y las medidas correspondientes ⮞ clic en la parte superior como se muestra en la imagen
• Crearemos archivos haciendo clic en el símbolo (+) ⮞ insertaremos las partes que restan (pata 2 y parte superior)
• Modificaremos las medidas como en el primer archivo

Cuando ya hayamos finalizado, estará todo listo para enviarlo a una fresadora CNC.
