Raket Lanceer Platform

Het doel van dit project is om een zo goedkoop mogelijk raket lanceer platform te bouwen om papieren raketten mee af te vuren .We gaan hiervoor gebruik maken van een PET fles van 1,5 liter voor bruis dranken ( oa coca cola ,pepsi cola ,fanta etc ) .Een pet fles voor bruisdranken kan aan grotere druk weerstaan dan een gewone waterfles.

1 x COLA PET fles

1x adapter 1/2" naar PET fles

1 x electro ventiel (1/2" op 12 volt )

1 x pvc bocht 90 graden.

1 x adpater 1/2" (uitwendig schroefdraad ) naar 20 mm

1 x buis 20 mm - lengte 35 cm

1x Lanceerbasis in hout

Voor de bediening

1x buis 20mm - lengte 15 cm

1x batterij houder 9v

1x drukknop

1x houder voor drukknop (stop1)

1x afdichting (stop2)

1x 2-aderige kabel - lengte 2 m (2x0.75mm2)

1x batterij 9volt

pvc lijm,houtlijm,teflon lint voor afdichting

De basis van het lanceerplatform is in hout .Er zijn vier houten onderdelen .

De basis ,de fleshouder ,de kraaghouder en de ventielhouder .Je kan een digitale versie van deze stukken vinden in de dxf file .

Deze Onderdelen zijn gemaakt uit triplex van 6 mm .

De schroefdraad op de PET fles is verschillend van de schroefdraad op de PVC onderdelen .Daarom gaan we een adapter printer . Deze adapter printen we in PLA met 50% infill.

Verder hebben we ook nog 2 adapters nodig voor onze bediening .De eeste adapter0 gebruiken we om de drukknop in te monteren en de tweede adapter gaan we gebruiken als kabeldoorvoor.Beide stoppen printen we in TPU met 10% infill.TPU is een flexibel materiaal.

We starten de bouw met het boren van een gat van 3 mm in de onderzijde van de PET fles wat we nadien groter boren met een boor van 8 en nadien met een boor van 10 mm. Eventuele bramen verwijderen we met een mes/breekmes langs binnen en buitezijde .

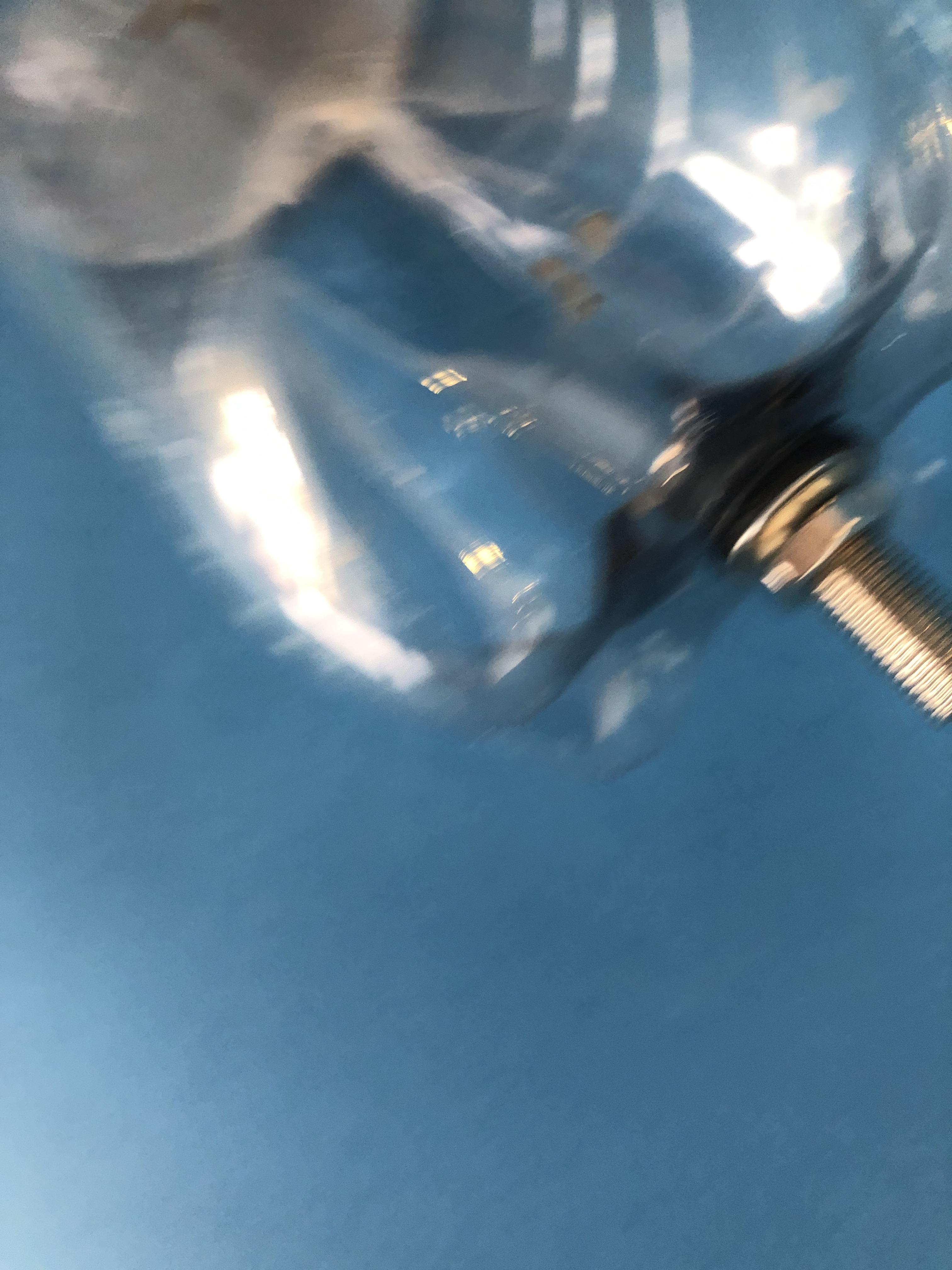

Vervolgens monteren we het ventiel in de flens .

Verwijder eerst de twee moeren ,het rondsel en 1 rubberen ring van het ventiel.Er blijft nog 1 rubberen ring op het ventiel.

Plaats vervolgens het ventiel in de opening van 10 mm .Gebruik hiervoor een stukje stijve draad ( electriciteit draad,breipriem etc ).Plaats vervolgens terug de tweede rubberen ring ,de rondel en de moer.

Draai de moer goed vast met een sleutel,maar ook niet te vast.Plaats vervolgens de tweede moer en draai de twee moeren tegen elkaar aan .Gebruik hiervoor twee sleutels. De tweede moer dient als borging .Indien deze niet aanwezig is bestaat de kans dat het ventiel loskomt en er lekkage onstaat.

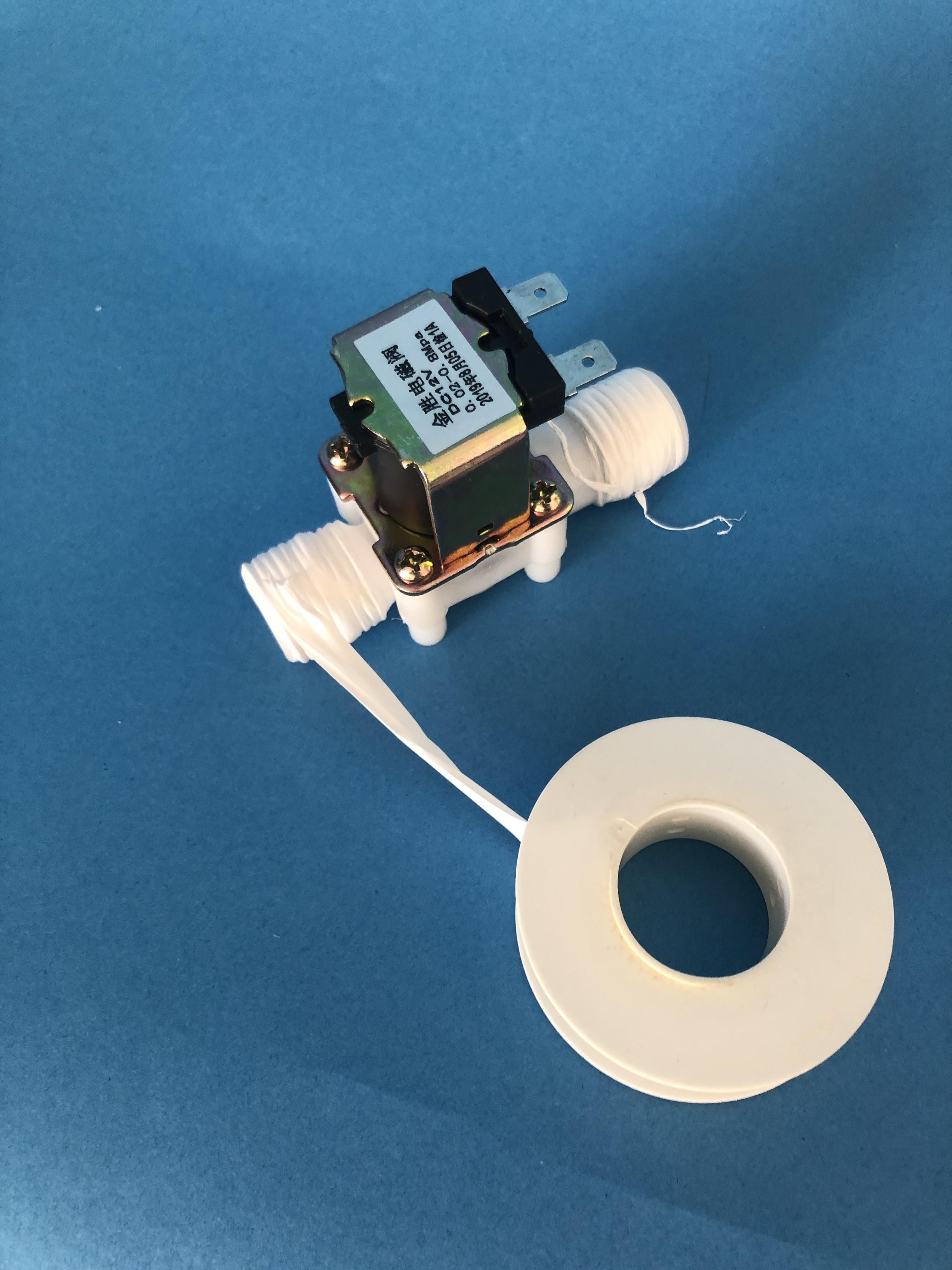

Om het geheel luchtdicht te maken gebruiken we teflon tape. Rol overloedig tape over het draadeinde van het electro-ventiel .Draai de tape in uurwijzerzin rond het draadeind zodanig dat de inkepingen goed gevuld zijn met teflon.De richting van aanbrengen is belangrijk. Indien niet in de juiste richting zal de tape loskomen als we er een bocht of een adapter opdraaien. Breng ook overvloedig teflon tape aan op de schroefdraad van de PET fles .

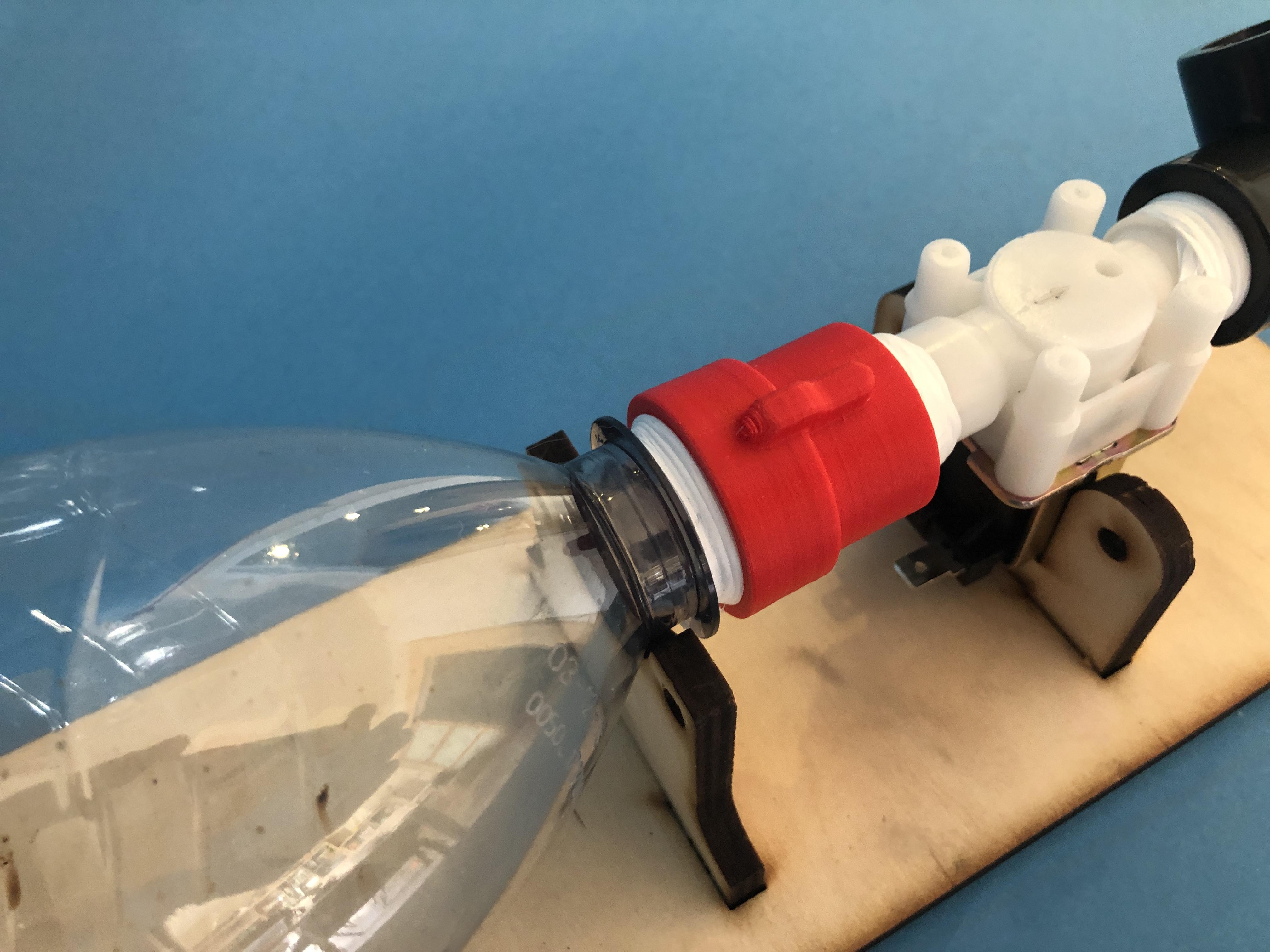

Schroef vervolgens de adapter op de PET fles totdat deze goed vast zit. Let op : draai nooit terug met een teflon dichting.

In de adapter schroeven we vervolgens het electroventiel. Opgelet : dit electroventiel heeft een ingang en een uitgang. Onderaan het witte gedeelte zal je een pijl aantreffen welke de richting aangeeft.Je kan de ingang ook herkenen aan de filter die in de ingang zit. Schroef de ingang op de adapter.

Alvorens verder te gaan met het monteren van de blaaspijp gaan we controleren of alles luchtdicht is .

Met behulp van een fietspomp met manometer pompen we ongeveer 2 BAR druk in de fles .Pomp zeker niet meer druk in de fles omdat bij hogere druk de adapter of fles kan barsten/ontploffen.

Met behulp van een sopje van afwasmiddel kan je detecteren of er lekken zijn ,Er zullen dan bellen onstaan waar er lucht ontsnapt.Indien niet luchtdicht ,draai de fles of het electroventiel steviger aan .Lukt dit niet ,dan het lekkende onderdeel demonteren en meer teflon tape aanbrengen en terug in elkaar schroeven.

Indien alles luchtdicht is kunnen we verder gaan met het monteren van de blaaspijp in de volgende stap.

Lijm de 1/2" naar 20 mm adapter met behulp van PVC lijm op de blaaspijp en laat drogen .Er hoeft geen teflon op de schroefdraad van deze adapter .

Schroef de bocht van 90 graden op de uitgang van het electroventiel .

Lijm de houten onderdelen in elkaar zoals op de foto .

Monteer vervolgens de PET fles met electroventiel in de houder zoals op de foto's

Maak het electroventiel vast aan de houder met kabelbinders zoals op de foto.Trek de kabelbinders stevig aan.

Maak de PET fles ook vast ter hoogte van de kraag met een kabelbinder.Trek ook deze kabelbinder stevig aan .

Om onze raket af te vuren hebben we ook een afvuurknop nodig.Hiervoor gebruiken we een stukje buis van diameter 20 mm - 150 mm lengte .

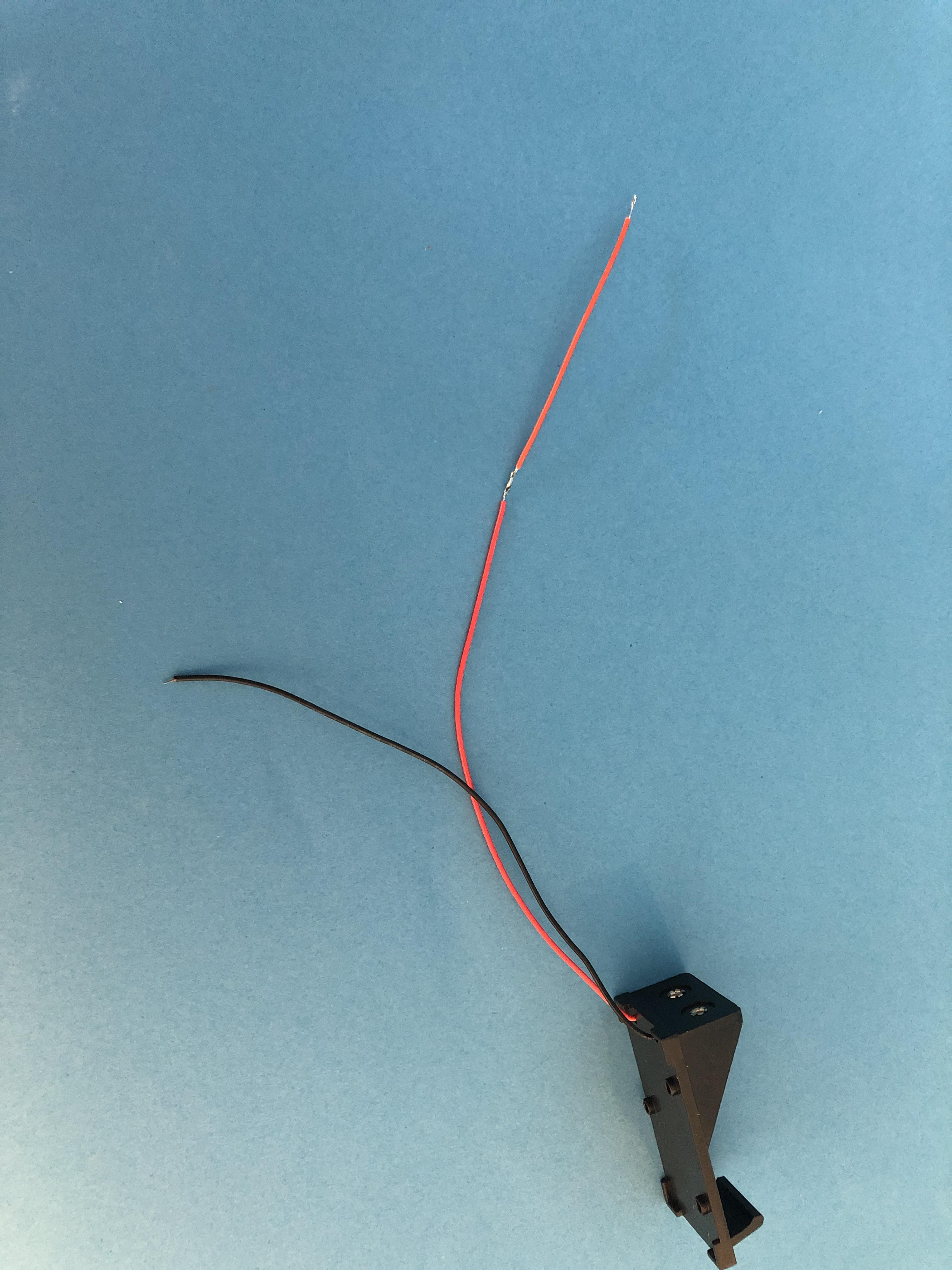

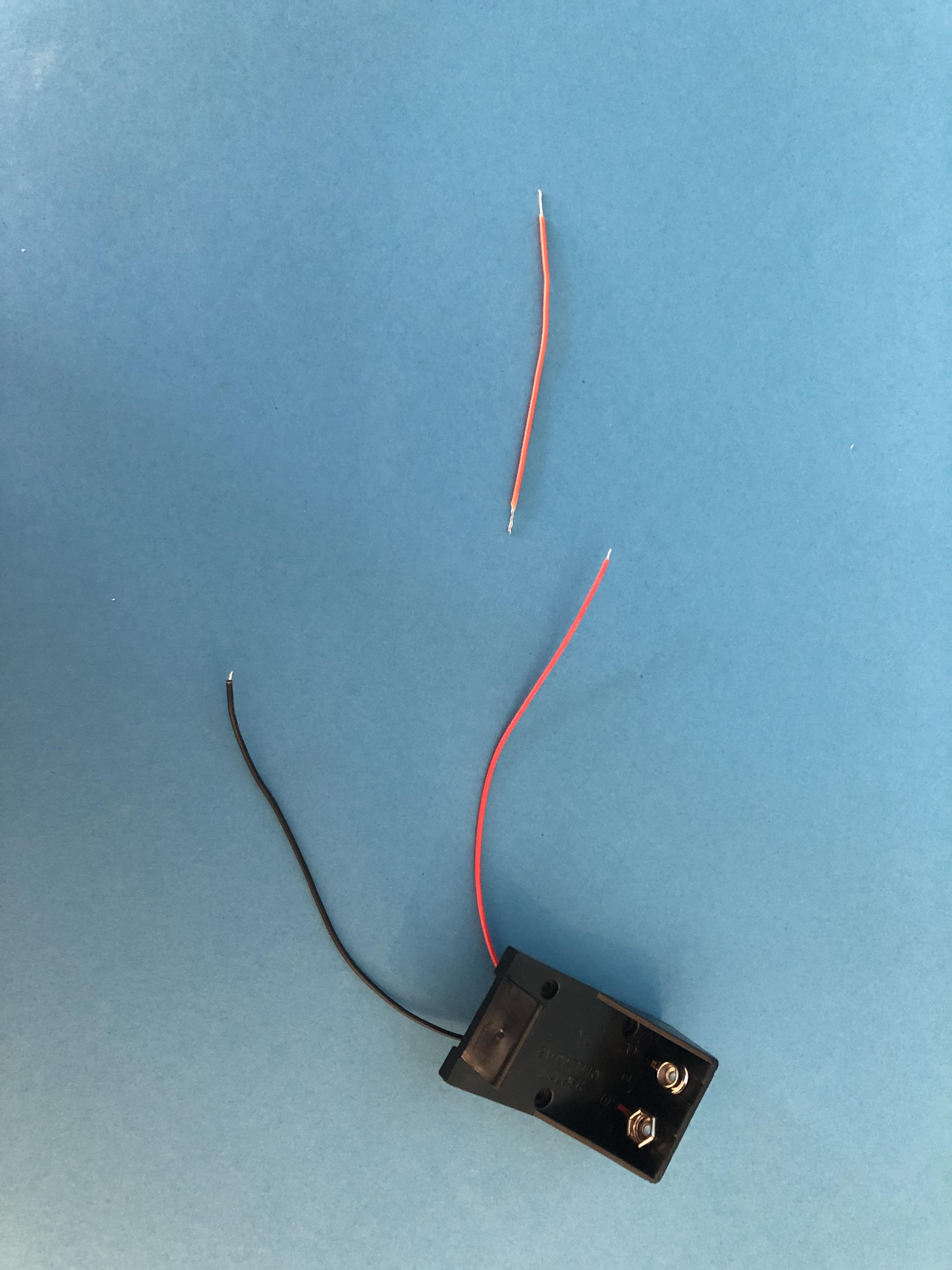

De eerste stap is het het verlengen van de rode draad van de batterijhouder .Soldeer het stukje rode draad van 8 cm aan de rode draad van de batterijhouder. Gebruik een beetje isolatietape of krimpkous om de verbinding te isoleren.

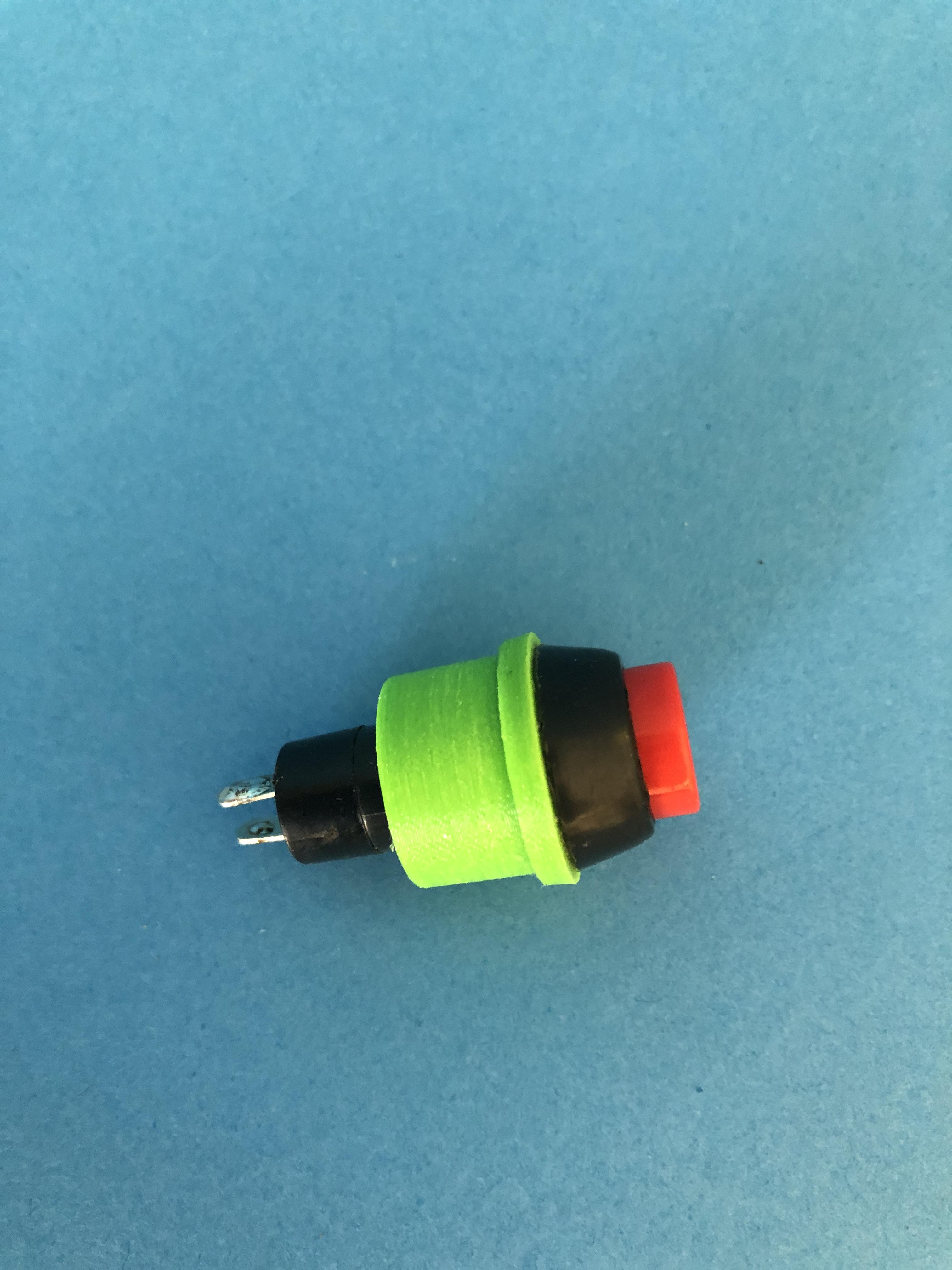

Stop de drukknop in de 3d printed adapter.Zorg errvoor dat de kraagvan de adapater aan de juiste kant zit van de drukknop zoals in de foto.

Verwijder vervolgens ongeveer 15 cm isolatie van de 2m kabel. Strip de 2 vrijgekomen draden over 8 mm .

Soldeer een van de draden van de kabel nu vast aan de zwarte draad van de batterijhouder. Gebruik terug isolatietape of krimpkous om de verbinding af te dekken.

Stop vervolgens de draden van de batterijhouder en de draden van de kabel door de 2e adapter. Zorg ervoor dat de kraag van de adapter aan de juiste kant zit.en de 2 vrije draden langer zijn dan de buis van 15 cm .

Gebruik een kabelbinder om de draden vast te houden achter de adapter. Zie foto's.

Stop nu de draden door de buis en duw de stop in de buis .

Soldeer nu de rode draad van de batterijhouder en de overblijvende draad van de kabel aan de drukknop.

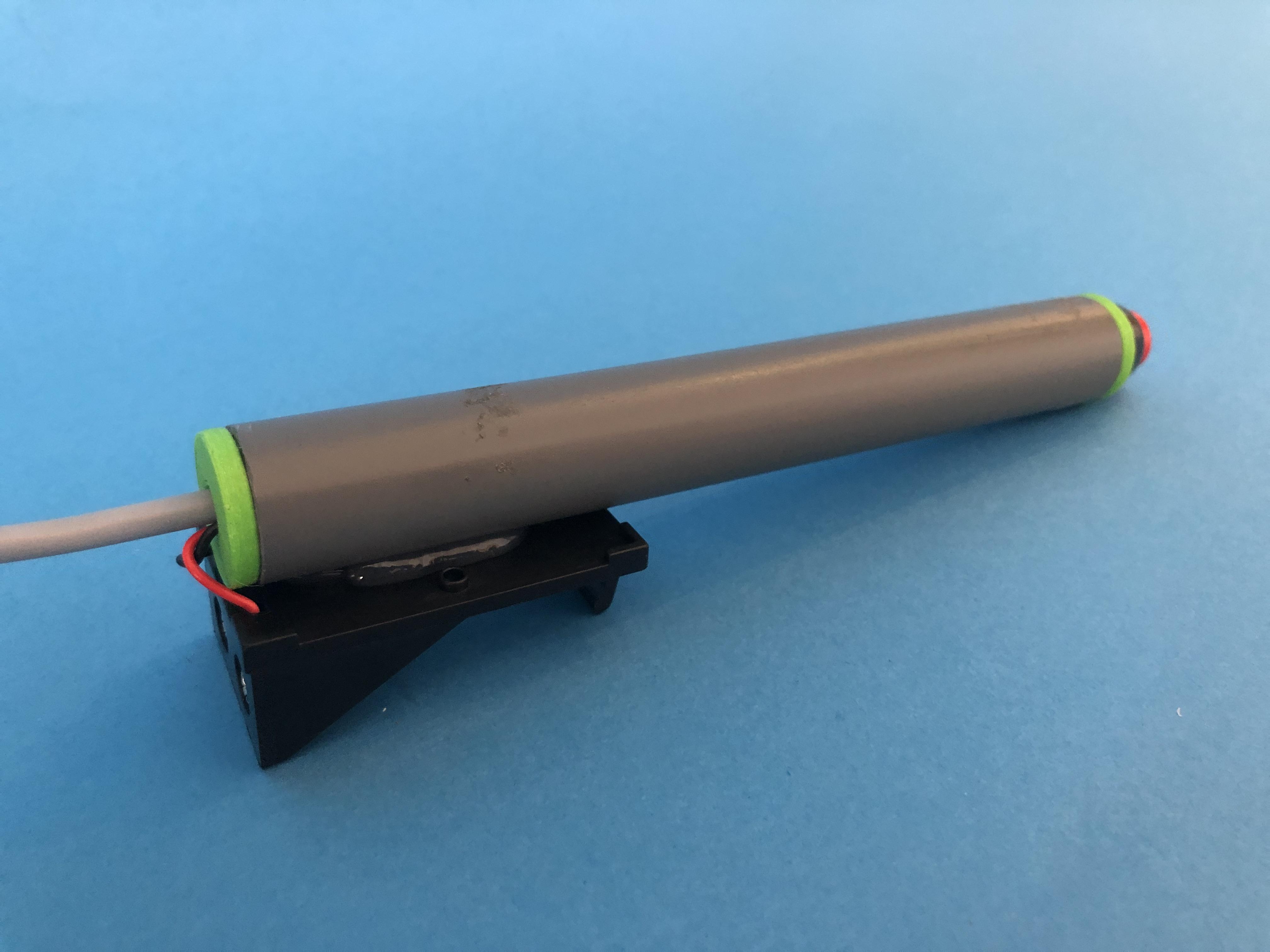

Stop de drukknop met de adapter vervolgens in de buis.

Lijm de 9 volt batterij houder op de pvc buis.

Klaar is kees.

Verwijder ongeveer 5cm van de kabelisolatie aan het uiteinde van de kabel .Onstrip beide draden ongeveer 8 mm .

Krimp 2 connectoren op het uiteinde van de draden .

Je kan vervolgens de afvoerknop verbinden met het electroventiel.

Rol eerst over de buis van 20mm een laagje plakband zodanig dat deze buis iets dikker is.

Rol vervolgens een A4 blad ( lange zijde ) rond een buis van 20 mm .Doe dit nauwkeurig want hoe mooier de raket aansluit op de buis hoe verder deze zal vliegen.

Plak vervolgens de bovenkant van de papieren koker luchtdicht af .

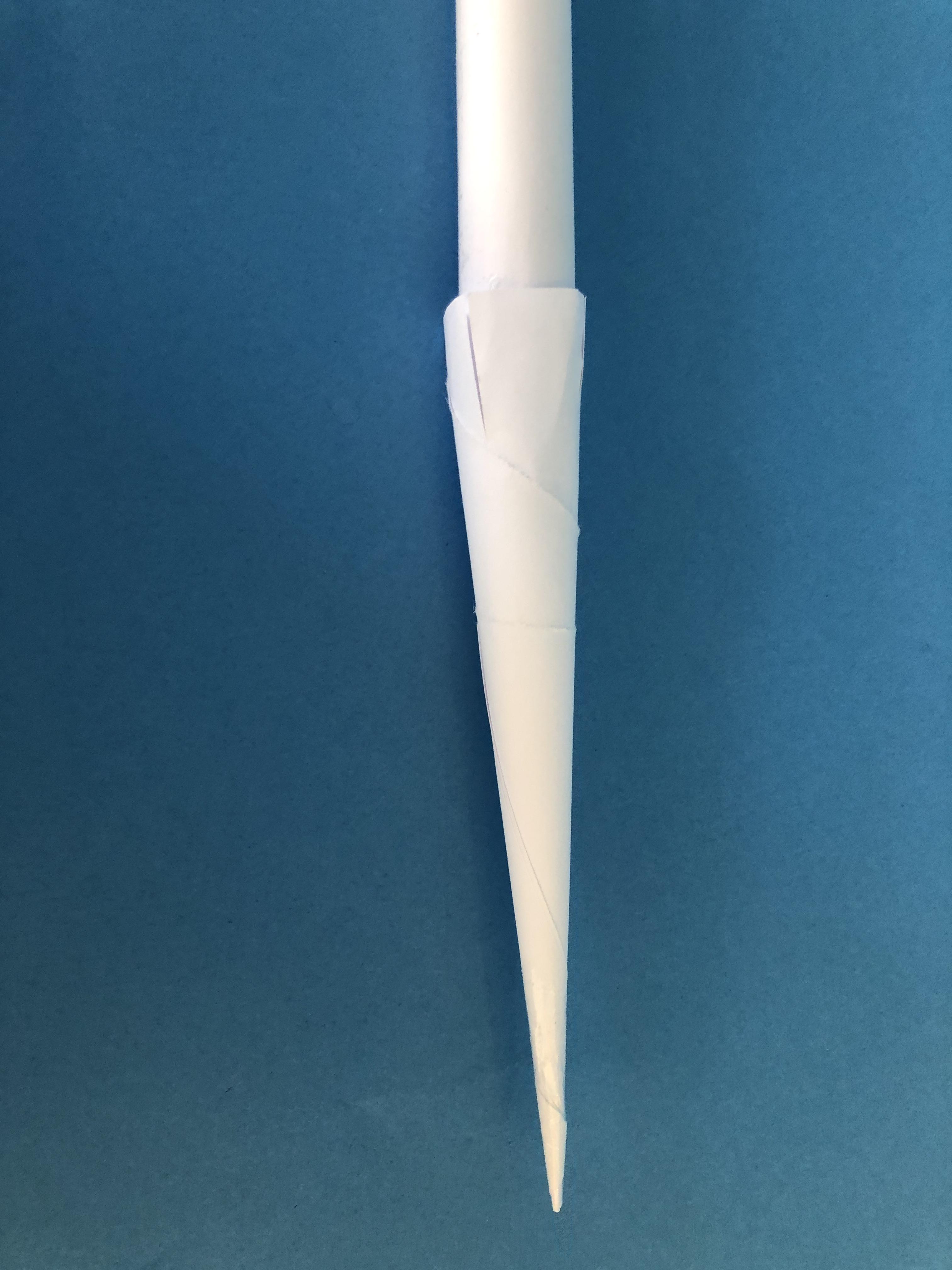

Maak van 1/3 van een blad een punt (=tipzakje ) en kleef deze op de papieren koker .

Kleur de raket naar eigen smaak .Voorzie de raket eventueel van vleugels etc .

Onze raket is klaar om te lanceren .

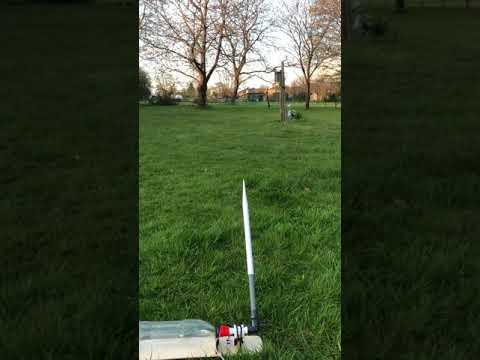

Plaats de raket lanceerder buiten op een vlakke ondergrond.

Plaats een batterij van 9 volt in de lanceerknop.

Monteer de blaas pijp onder een hoek van 45 graden .

Pomp de pet fles op tot er een druk van 2 bar in de fles is. Gebruik hiervoor een fietspomp met manonmeter.

Pomp nooit meer dan 2 bar druk in de fles. Risco op ontploffing van de PET fles.

Plaats vervolgens de raket op de blaaspijp .

Neem de lanceerknop en zorg dat iedereen op een veilige afstand achter het lanceerplatform staat .

Tel luidop af ( op die manier verwittig je iedereen in de buurt dat er iets gaan gebeuren ) .

3 - 2 -1 vuur .

wow,

Experimenteer met verschillende types rakketen.

Monteer de blaaspijp ook onder 30 graden ,60 graden ,90 graden en zie wat het verschil is .

Tracht zo vermogelijke te geraken ,tracht zo hoog mogelijk te geraken ,,,

Veel plezier met jullie zelfgemaakt raket lanceerder.
