Puzzle 3D (press Kit Fit)

Proceso para la elaboración de un puzzle 3D press fit kit para cortadora laser.

INTRODUCCIÓN

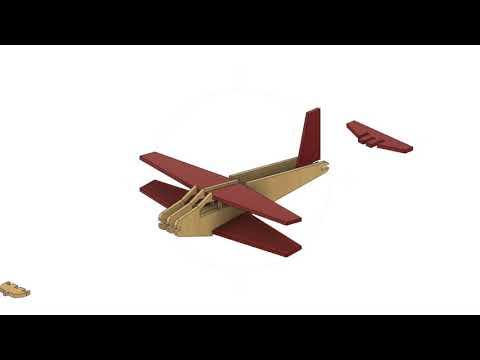

Una editorial nos encarga que diseñemos un puzzle en 3D para ensamblar que formará parte de la portada de un libro de cuentos infantiles. Para ello tenemos que preparar los archivos 2D y diseñar el kit, además de preparar un archivo 3D con el resultado final.

Para realizar el proyecto de la PEC 4, en primer lugar hemos realizado una investigación para comprobar con que materiales podíamos trabajar y cual era su mejor elección en cuanto a seguridad, sostenibilidad y durabilidad.

En segundo lugar hemos querido comprobar cuales eran los colores más utilizados aunque según la elección del material podremos potenciar estos o no.

En tercer lugar, hemos realizado una investigación en cuanto a las formas de los juguetes y de allí hemos realizado nuestro diseño.

MATERIALES

En la selección del material para la construcción de nuestro puzzle, hemos querido añadir valor al producto utilizando un material que fuera natural, no alterara el medio natural y fuera sostenible, además de ofrecer a los niños la seguridad de no tentar contra su salud. Por eso la elección por la que nos hemos decantado ha sido el Bambú. Una madera que proviene de una planta (no de arboles) de crecimiento muy rapido la cual le otorgan unas caracteristicas especiales para poder construir mubles, utensilios entre otros productos.

Para el diseño de juguetes es un material que no esta a la orden del día ya que se pueden utilizar infinidad de materiales para el diseño de estos. Nuestra elección a sido para no utilizar la madera natural, el recurso mayor utilizado por los fabricantes, pero que como comentabamos antes, la madera no se desarrolla tan rapido como el bambú, así que para ayudar al planeta creemos que también es otra alternativa diseñar con este material.

En nuestro caso para el corte laser utilizaremos un panel sandwich de 7mm, aunque podemos seleccionar diferentes grosores y tonalidades.

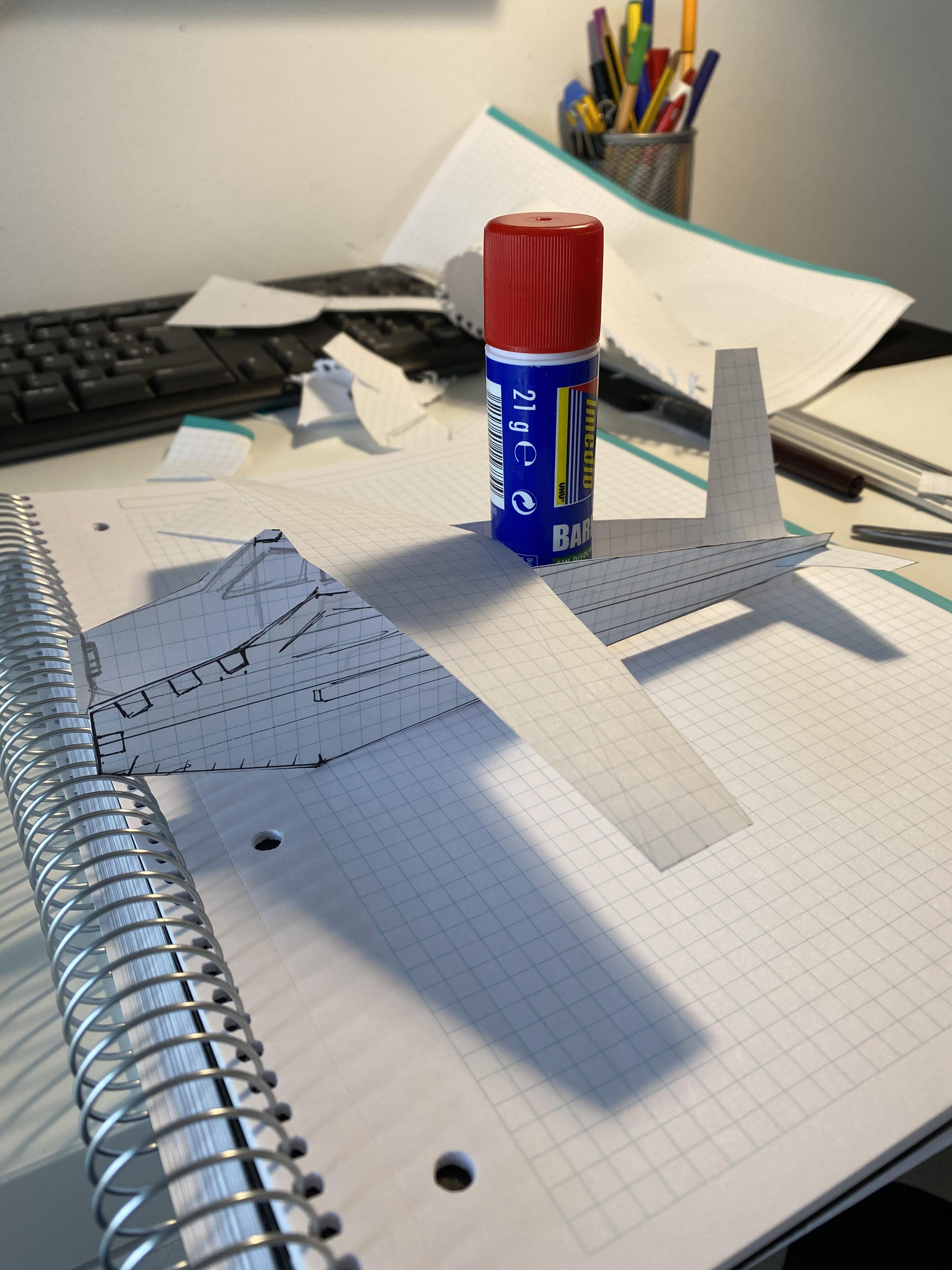

Antes de diseñar el juguete en formato digital, primero lo hemos dibujado en papel para poder trabajar el tipo de encaje y ver las proporciones. En este caso despues de dibujar, lo hemos recortado y transformado en 3D para comprobar la idea principal del proyecto. Una vez comprobada su forma, hemos aumentado el tamaño y los hemos digitalizado en 2D.

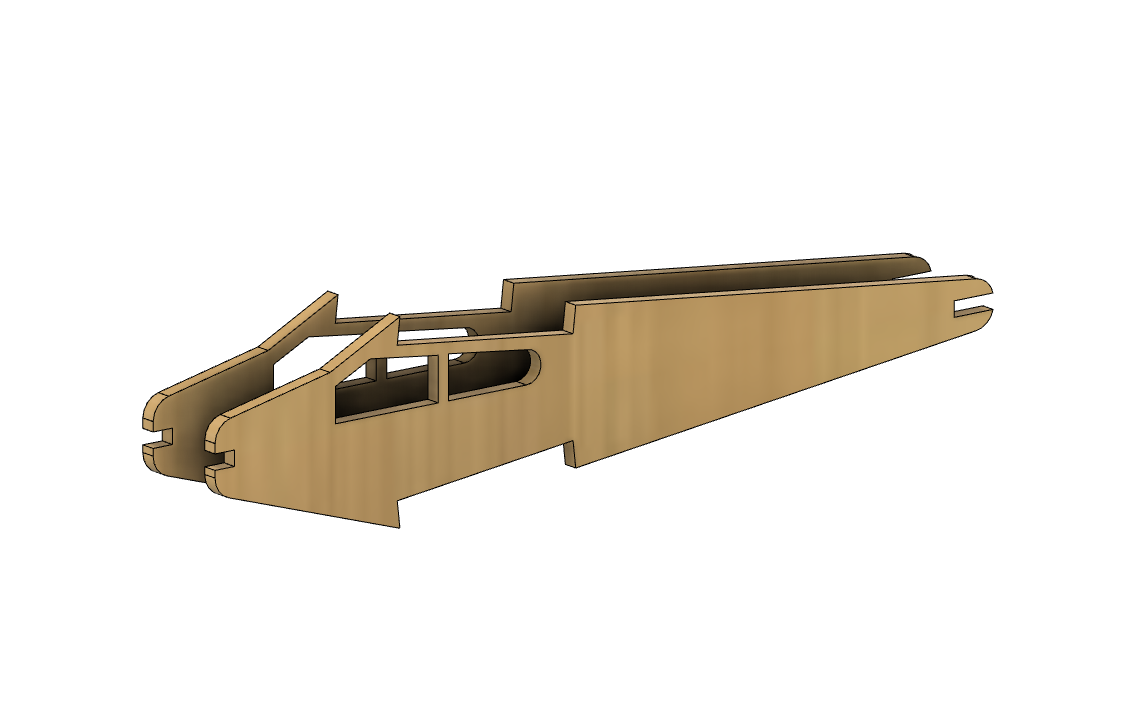

En este punto, hemos digitalizado las piezas de la avioneta en formato 2D y hemos preparado las piezas para el corte laser.

Antes de preparar las laminas para el corte debemos asegurarnos de cual es el tamaño máximo que puede soportar la cortadora para así poder preparar los archivos ajustandolos a la misma.

En nuestro caso utilizaremos una cortadora que admite un tamaño de corte de 800mm x 500mm
