Puente De Madera a Escala Tipo Bowstring Truss (Bowstring Truss Bridge Scale Model)

La Estática aplicada es la aportación de la resistencia de materiales y la mecánica, que nos dan conocimiento de las fuerzas exteriores e interiores de una estructura, de tal forma que nos permite determinar sus dimensiones estrictas, asegurando la estabilidad de la obra.
en este caso realizaremos un modelamiento, construcción y prueba de un puente de madera a escala teniendo en cuenta las propiedades mecánicas del material a usar, y cálculos de estática.

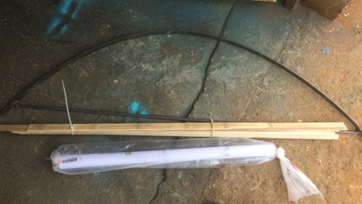

Supplies
madera
pegamento para madera
Estudio De Tipos De Madera
según el libro: maderas colombianas: propiedades y criterios de diseño de Jaime Salazar Contreras se destaca las siguientes maderas con gran resistencia a la compresión axial.
- mangle: (Laguncularia racemosa): 162 kg/cm^2
- roble: (Quercus humboldtii) 160 kg/cm^2
por ello se toma la decisión de usar roble para la fabricación del puente.
Modelo

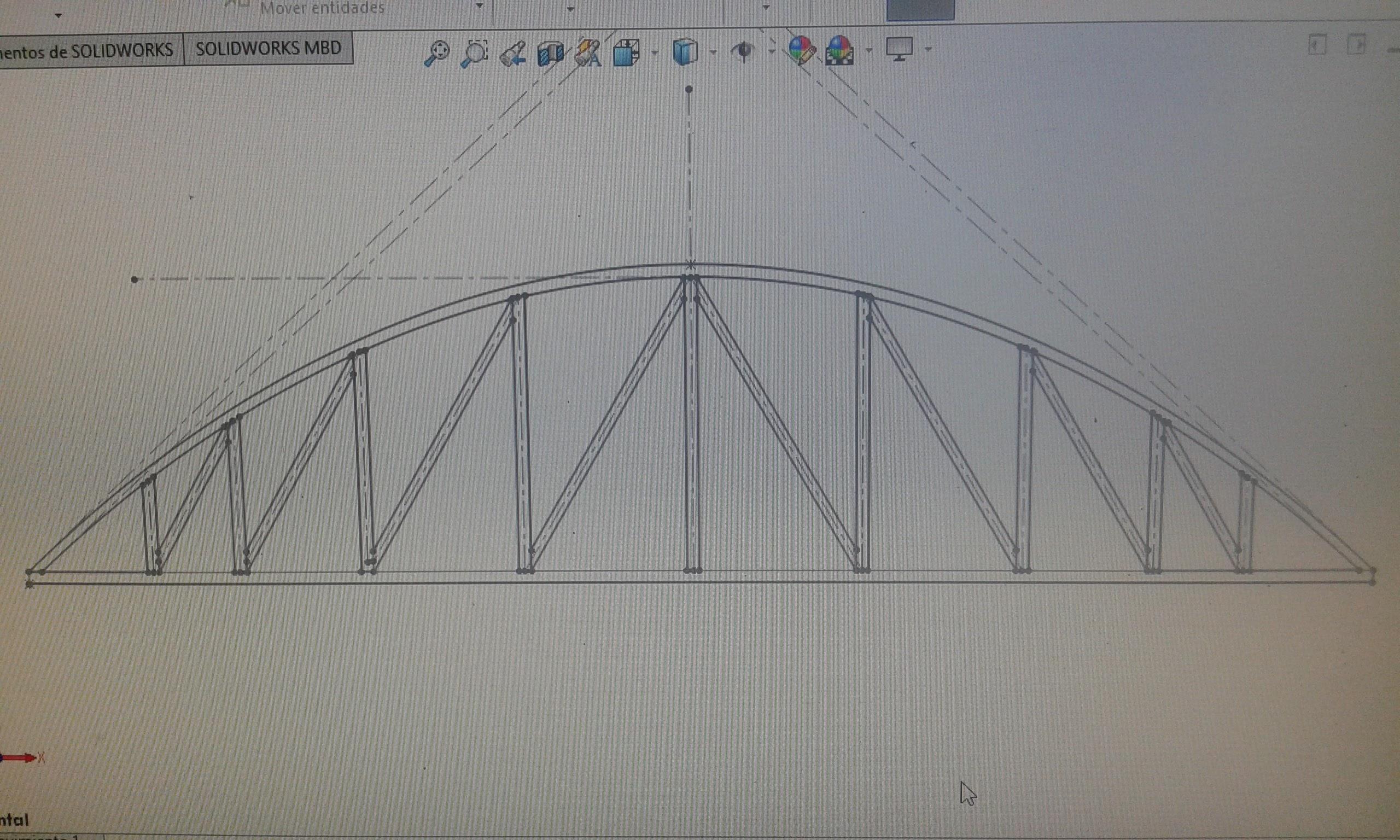

lo primero es realizar un modelo del puente en SolidWorks para posteriormente realizar los cortes en la madera
adjunto los archivos de diseño:
https://github.com/ymaogar/puente-de-madera-a-escala
Construcción





Para la construcción se imprime el diseño a escala 1:1 y se fija sobre la mesa, de ahí pasamos a realizar los cortes de la madera en donde cada elemento mide de área trasversal 1cmX1cm
la construcción del arco superior, se hace con hojas de madera contrachapada o triplex, se dobla por capas, se pega con pegamento de madera cada capa y se fija con prensas.
en cada unión se usa un clavo de palos para brochetas de 3mm^2 de sección trasversal
Pruebas



las pruebas de esfuerzo se realizan con una carga puntual central, de la cual el puente resiste 61 kg hasta romperse
