Proyecto Practica 1 Porta Celular
![porta celular.jpeg](/proxy/?url=https://content.instructables.com/FJ2/C6YD/L7ERYF83/FJ2C6YDL7ERYF83.jpg&filename=porta celular.jpeg)
Bienvenidos todos a este proyecto del curso de Fabricación Digital de la universidad san Martin de Porres en esta ocasión voy a explicar mi trabajo paso a paso y los materiales
Supplies
![cinta.jpg](/proxy/?url=https://content.instructables.com/FA9/2V1B/L7ERXJYZ/FA92V1BL7ERXJYZ.jpg&filename=cinta.jpg)
![fusion.png](/proxy/?url=https://content.instructables.com/FEA/AMIJ/L7ERXJZ0/FEAAMIJL7ERXJZ0.png&filename=fusion.png)
![mdf.jpg](/proxy/?url=https://content.instructables.com/F8C/P2CB/L7ERXJZ1/F8CP2CBL7ERXJZ1.jpg&filename=mdf.jpg)
![cortador laser.jpeg](/proxy/?url=https://content.instructables.com/F8W/RLJS/L7ERXOLX/F8WRLJSL7ERXOLX.jpg&filename=cortador laser.jpeg)
![cortador laser aspiradora.jpeg](/proxy/?url=https://content.instructables.com/FNA/XL0S/L7ERXOLY/FNAXL0SL7ERXOLY.jpg&filename=cortador laser aspiradora.jpeg)
![USB.jpg](/proxy/?url=https://content.instructables.com/FS4/X55U/L7ERYGX8/FS4X55UL7ERYGX8.jpg&filename=USB.jpg)
- computadora o laptop
- teclado
- mouse
- internet
- fusión 360
- escritorio
- MDF
- cortador laser
- cinta
- planos de las piezas
- USB
Planos
![Captura de pantalla 2022-08-29 190324.png](/proxy/?url=https://content.instructables.com/FZQ/3VEW/L7ERXJWE/FZQ3VEWL7ERXJWE.png&filename=Captura de pantalla 2022-08-29 190324.png)
tener los planos de las piezas ya que estos tienen medidas que deben de ser precisas para la impresión
Fusión 360
![inicion fusion .jpg](/proxy/?url=https://content.instructables.com/FR1/YX85/L7ERXJZN/FR1YX85L7ERXJZN.jpg&filename=inicion fusion .jpg)
![herramientas de fusion.jpg](/proxy/?url=https://content.instructables.com/FUX/9R5V/L7ERXJZO/FUX9R5VL7ERXJZO.jpg&filename=herramientas de fusion.jpg)
el fusión 360 es una aplicación de software de diseño para la computadora, con ello podemos hacer modelos en 2D y 3D también es usado para desarrollar una placa de circuito impreso
Cuenta De Fusion
![inicio de sesion de fusion.jpg](/proxy/?url=https://content.instructables.com/FSA/HCAH/L7ERXK0J/FSAHCAHL7ERXK0J.jpg&filename=inicio de sesion de fusion.jpg)
crear una cuenta para poder usar el programa y poder realizar las piezas en la aplicación (no tengo un video de cómo se crea una cuenta)
Hacer Una Carpeta De Fusión 360
![carpeta 1.jpg](/proxy/?url=https://content.instructables.com/F7B/7X7V/L7ERXK3D/F7B7X7VL7ERXK3D.jpg&filename=carpeta 1.jpg)
![carpeta 2.jpg](/proxy/?url=https://content.instructables.com/F03/J4EB/L7ERXK3E/F03J4EBL7ERXK3E.jpg&filename=carpeta 2.jpg)

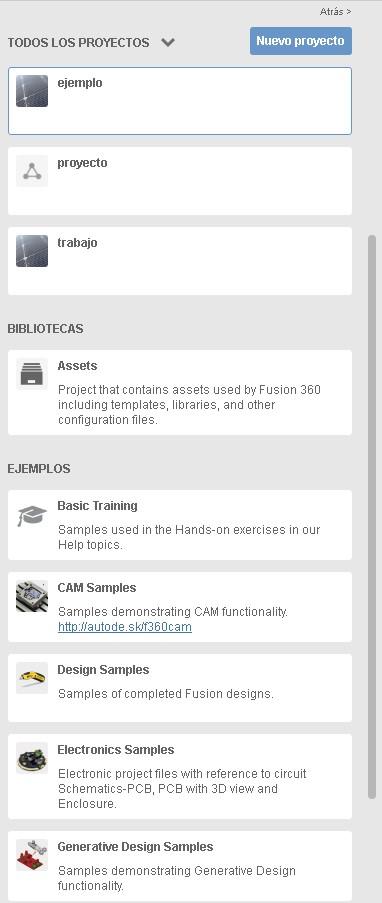

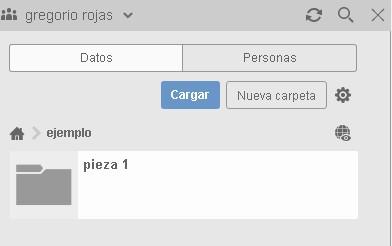

una vez se haya ingresado al fusión 360 en el video se muestra como se crea una carpeta (llamado ejemplo)
https://youtu.be/s6BqGFp563E
CARA_BASE_1
![cara base 1.jpg](/proxy/?url=https://content.instructables.com/FPR/ZSF2/L7ERXK7T/FPRZSF2L7ERXK7T.jpg&filename=cara base 1.jpg)
![cara base en 3D 2.jpg](/proxy/?url=https://content.instructables.com/F5Y/QAYZ/L7ERXK7U/F5YQAYZL7ERXK7U.jpg&filename=cara base en 3D 2.jpg)
![cara base en 3D.jpg](/proxy/?url=https://content.instructables.com/F9W/CLE5/L7ERXK7V/F9WCLE5L7ERXK7V.jpg&filename=cara base en 3D.jpg)
dentro del programa y teniendo los planos se puede realizarlas piezas, tener cuidado en que cara se realiza el modelo en el fusión 360
https://youtu.be/VaDa820Z9Kw
Cara_Base_2
![cara base 2 3D.jpg](/proxy/?url=https://content.instructables.com/FSB/WUKN/L7ERXKD7/FSBWUKNL7ERXKD7.jpg&filename=cara base 2 3D.jpg)
![cara base 2.jpg](/proxy/?url=https://content.instructables.com/FGI/TDY5/L7ERXKD8/FGITDY5L7ERXKD8.jpg&filename=cara base 2.jpg)
creando una nieva pestaña en el video se muestra como se realiza paso a paso esta pieza siempre tener en cuenta las medidas
https://youtu.be/CBLa75fW4to
CARA_FRONTAL_1
![cara frontal 1 3D.jpg](/proxy/?url=https://content.instructables.com/FE5/AINC/L7ERXKMN/FE5AINCL7ERXKMN.jpg&filename=cara frontal 1 3D.jpg)
![cara frontal 1.jpg](/proxy/?url=https://content.instructables.com/FCK/JJ1K/L7ERXKMO/FCKJJ1KL7ERXKMO.jpg&filename=cara frontal 1.jpg)
en esta pieza usamos la opción de circunferencia y gracias a eso podemos hacer un arco tal y como se aprecia en el video
https://youtu.be/oyZU-VuWPbs
Cara_Frontal_2
![cara frontal 2 3D.jpg](/proxy/?url=https://content.instructables.com/FHU/UDQZ/L7ERXKWR/FHUUDQZL7ERXKWR.jpg&filename=cara frontal 2 3D.jpg)
![cara frontal 2.jpg](/proxy/?url=https://content.instructables.com/FU1/DC6D/L7ERXKWU/FU1DC6DL7ERXKWU.jpg&filename=cara frontal 2.jpg)
tener cuidado con los orígenes ya que si esta mal posicionado al momento de cortar puede salir del lado equivocado y como se aprecia en el video se muestra como se realiza lado a lado
https://youtu.be/JYUqMa2sM5w
Cara_lateral_1
![cara lateral 1.jpg](/proxy/?url=https://content.instructables.com/F4G/MM7C/L7ERXKZU/F4GMM7CL7ERXKZU.jpg&filename=cara lateral 1.jpg)
![cara lateral 1 3D.jpg](/proxy/?url=https://content.instructables.com/F95/5176/L7ERXKZV/F955176L7ERXKZV.jpg&filename=cara lateral 1 3D.jpg)
en esta pieza tener en cuenta las medida dadas en el planos
https://youtu.be/dWmLIQKoVvU
Cara_lateral_2_1
![cara lateral 2_1 3D.jpg](/proxy/?url=https://content.instructables.com/FGN/27T5/L7ERXLSS/FGN27T5L7ERXLSS.jpg&filename=cara lateral 2_1 3D.jpg)
![cara lateral 2_1.jpg](/proxy/?url=https://content.instructables.com/FMD/WA2M/L7ERXLST/FMDWA2ML7ERXLST.jpg&filename=cara lateral 2_1.jpg)
en esta pieza volvemos a usar la opción de de circunferencia pero esta vez tenemos una inclinación de 20 °
y con ala tecla tab podemos alternar entre la medida de inclinación y la largo
https://youtu.be/MebhfkVEF4Q
Cara_lateral_2_2
![cara lateral 2_2.jpg](/proxy/?url=https://content.instructables.com/FJ3/G1PG/L7ERY0LB/FJ3G1PGL7ERY0LB.jpg&filename=cara lateral 2_2.jpg)
![cara lateral 2_2 3D.jpg](/proxy/?url=https://content.instructables.com/FGX/Q7PO/L7ERY0LC/FGXQ7POL7ERY0LC.jpg&filename=cara lateral 2_2 3D.jpg)
esta pieza se realiza igual que la "cara lateral 2_1" pero su diferencia es el uso de imagen yo al elegir la cara de iroman lo siguiente seria usar la opción línea y trazar encima del borde de la imagen dando forma a esta y luego tocar la letra "E" ara extruir con la medida "-3" para dar una forma hueca
Cara _trasera_1
![cara trasera 1.jpg](/proxy/?url=https://content.instructables.com/FXN/X7UR/L7ERXN0A/FXNX7URL7ERXN0A.jpg&filename=cara trasera 1.jpg)
![cara trasera 1 3D.jpg](/proxy/?url=https://content.instructables.com/FTH/DTVQ/L7ERXN0B/FTHDTVQL7ERXN0B.jpg&filename=cara trasera 1 3D.jpg)
en esta pieza tener cuidado ya que me equivoque varias veces por no ver bien las medidas ya que en las esquinas se agrega 3 mm
https://youtu.be/Sael4ur63Lw
Cara_trasera_2
![cara traseara 2 3D.jpg](/proxy/?url=https://content.instructables.com/F30/LGUQ/L7ERXNS9/F30LGUQL7ERXNS9.jpg&filename=cara traseara 2 3D.jpg)
![cara trasera 2.jpg](/proxy/?url=https://content.instructables.com/F3X/DVLJ/L7ERXNSA/F3XDVLJL7ERXNSA.jpg&filename=cara trasera 2.jpg)
usando la opción de cuerda con la letra "L" y mientras observamos el video podemos lograr hacer esta pieza
https://youtu.be/r3FI3XHwT4E
Ensamble En Fusión 360
![ensamble.jpg](/proxy/?url=https://content.instructables.com/FSN/U3PU/L7ERYA1E/FSNU3PUL7ERYA1E.jpg&filename=ensamble.jpg)
tenemos que crear una nueva pestaña en el fusión y nombrarla ensamble después de ello en la pieza "base 1" dar clic derecho y buscamos opción insertar el diseño actual y este se copiara en la nueva pestaña después de ello buscamos la opción cara frontal 1 y repetimos el proceso y como se aprecia en el video con la opción ensamblar podemos unir las piezas y final mente repetimos con las demás piezas
Guardado En USB
tener en cuenta el guardado en USB tiene que ser en MDF para que así llevar al cortador laser y verificar que las medidas sean las correctas los paso se encuentran en el video
https://youtu.be/ElhSkVkAGYc
Cortador Laser
![planilla del mdf.jpeg](/proxy/?url=https://content.instructables.com/FI5/OY99/L7ERXPAJ/FI5OY99L7ERXPAJ.jpg&filename=planilla del mdf.jpeg)
![cortar.jpeg](/proxy/?url=https://content.instructables.com/FJM/PZ7V/L7ERXPAK/FJMPZ7VL7ERXPAK.jpg&filename=cortar.jpeg)
![avances del cortador.jpeg](/proxy/?url=https://content.instructables.com/F22/MB6X/L7ERXPAL/F22MB6XL7ERXPAL.jpg&filename=avances del cortador.jpeg)

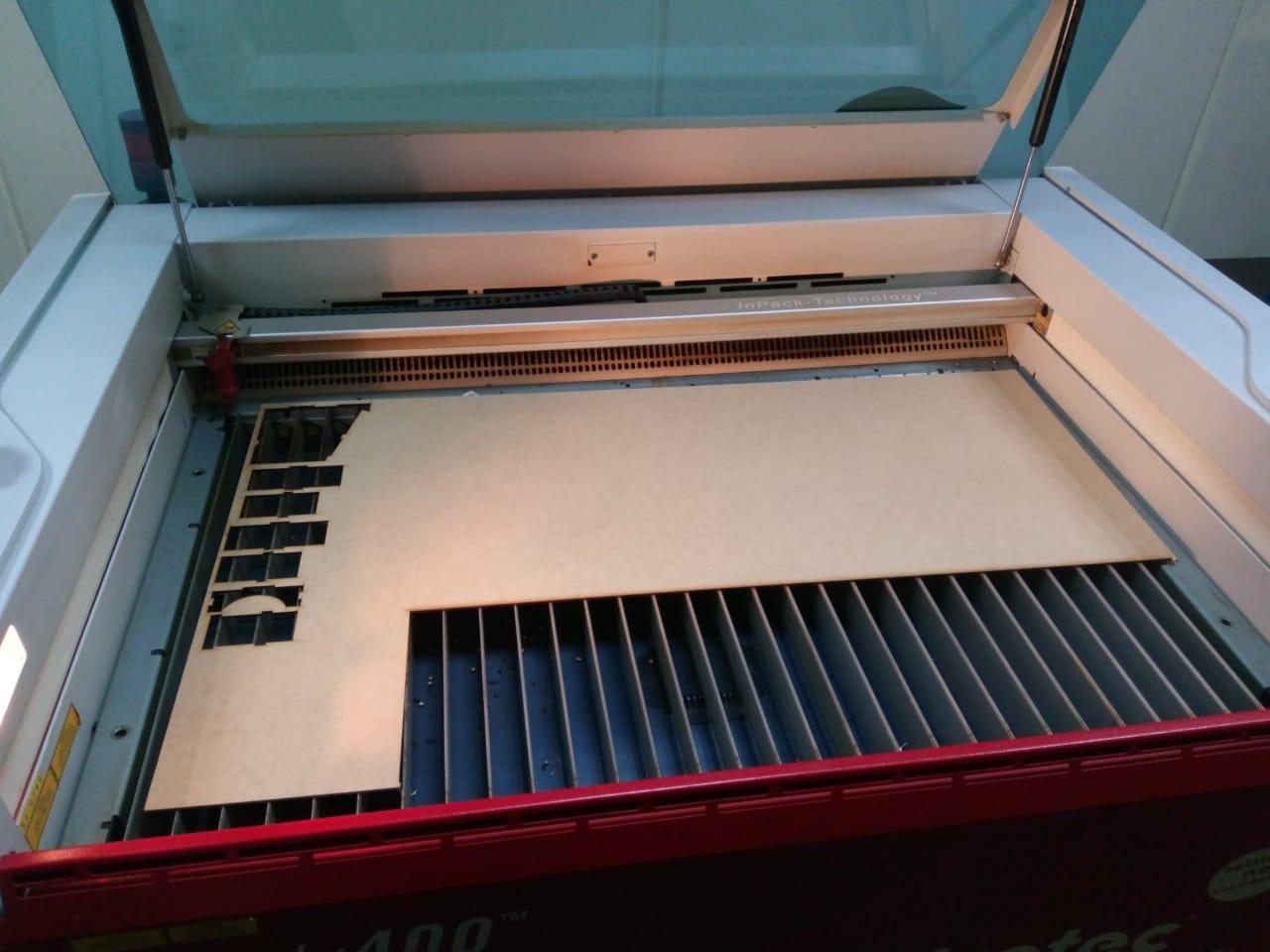

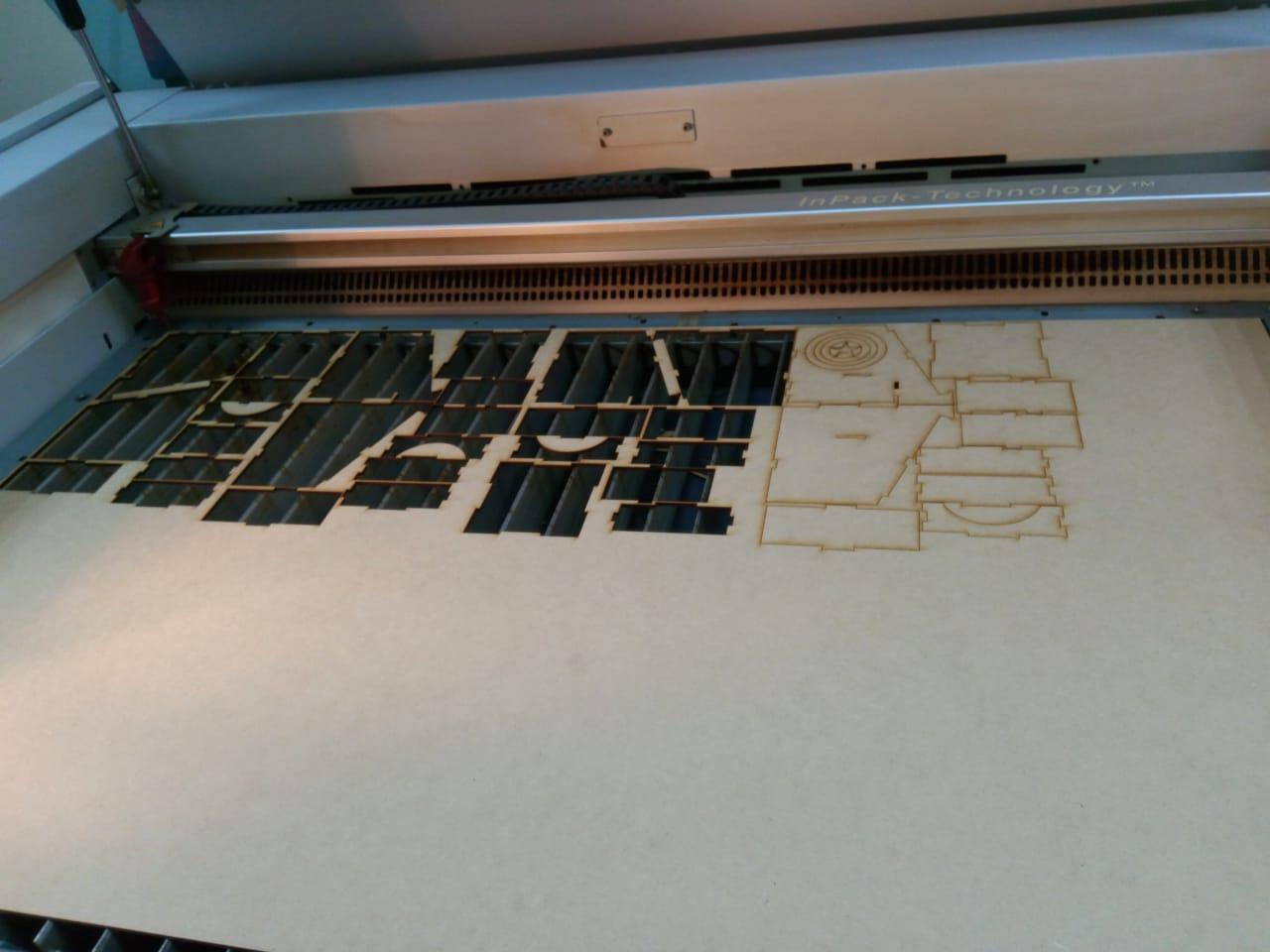

el mdf tiene que medir un aproximado de 2 metros de largo y que tenga 3 mm de grosor para poder notar si algo falla volver hacer
Ensamble En Físico
![ensamble fisico 1.jpeg](/proxy/?url=https://content.instructables.com/FWA/HDGL/L7ERYL1C/FWAHDGLL7ERYL1C.jpg&filename=ensamble fisico 1.jpeg)
![ensamble fisico 2.jpeg](/proxy/?url=https://content.instructables.com/FCX/I85Z/L7ERYL1D/FCXI85ZL7ERYL1D.jpg&filename=ensamble fisico 2.jpeg)

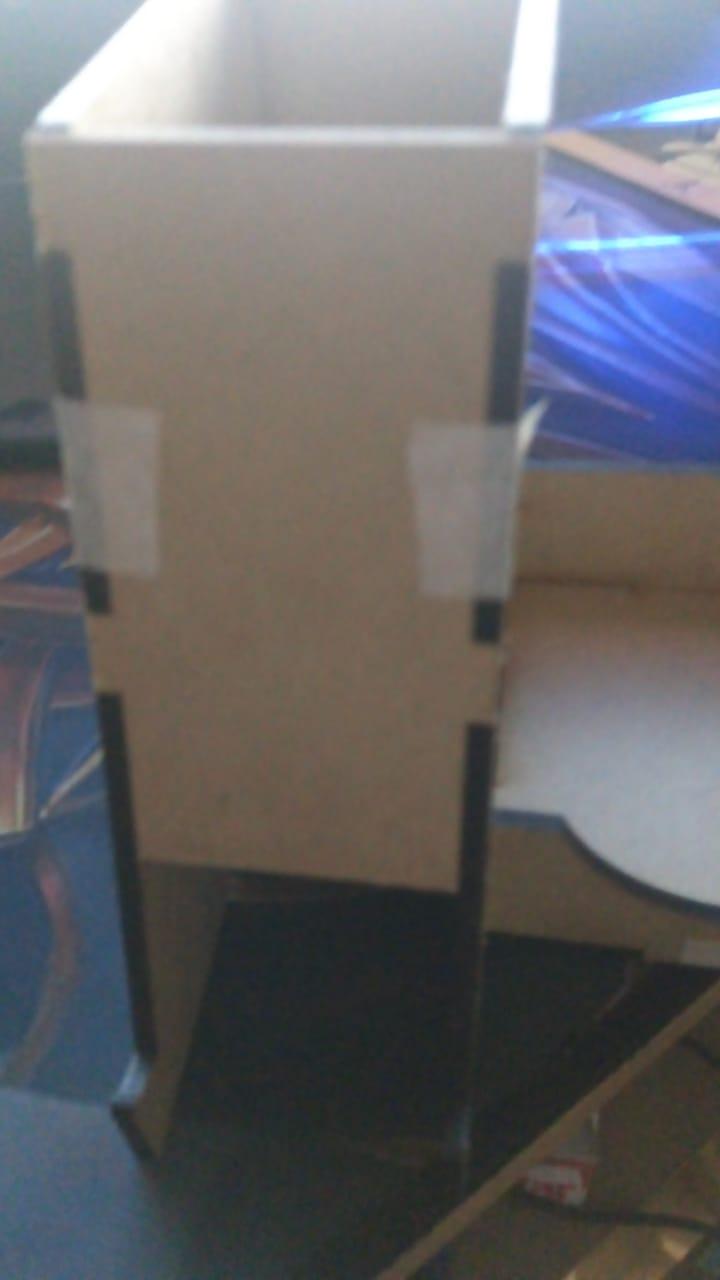

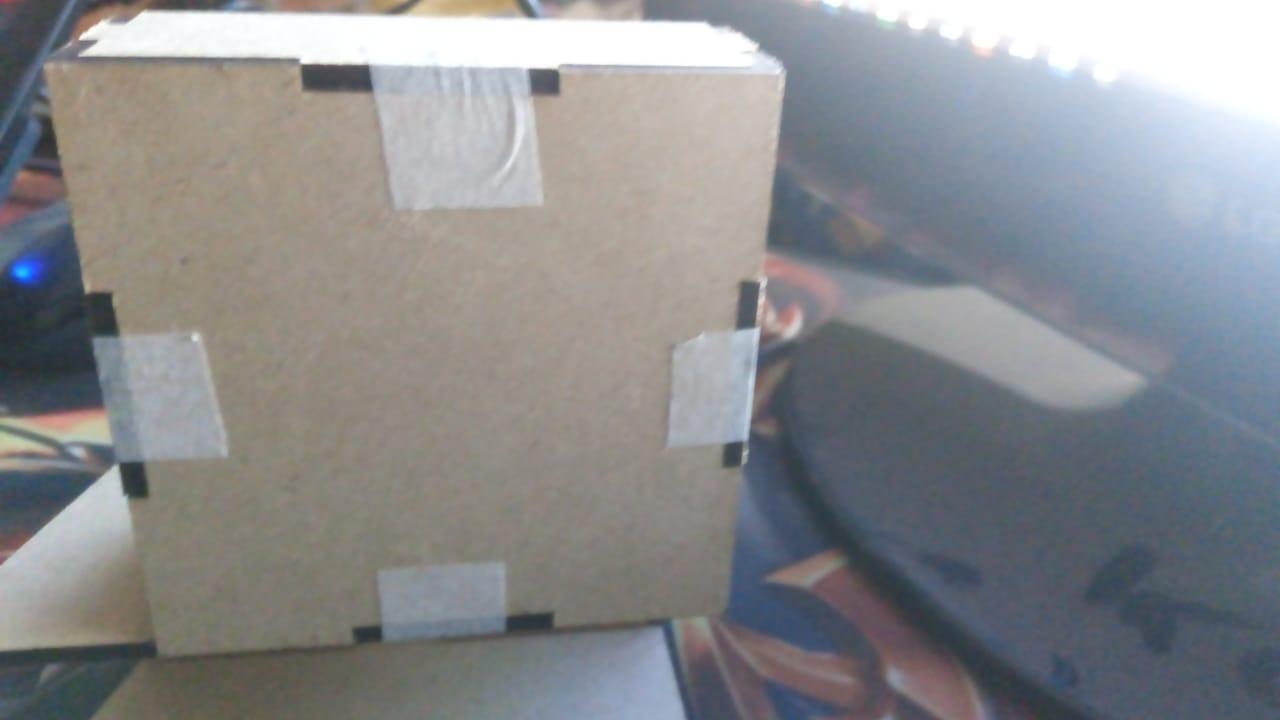

al tratar de unir las piezas ya cortadas me di cuenta que algunas no se sujetaban y debido a ello decidí usar cinta para que se pueden mantener en su lugar
