Proyecto Practica 1 Porta Celular

Modelo final de nuestro diseño: Diseño virtual- Impresión a Láser.

Materiales:

1. Computadora
2. Programa Fusion 360
3. Plantillas o moldes de las piezas
4. Material MDF
5. Cortadora Lázer

1. Primero debemos descargar los modelos que se van a retratar.
2. Luego debemos abrir el Fusion 360.
3. En la parte superior encontramos una barra donde se encuentra “Archivo”, luego crear “Nuevo Diseño”
4. Se recomienda primero guardar el archivo en una carpeta creada con anterioridad, ya que dicho proyecto aparecerá en tu cuenta de Fusion 360.Creamos un nuevo boceto ubicado en las herramientas ofrecidas por el programa.
5. Cuando creamos un nuevo boceto hay que tener en cuenta la ubicación o el eje que dibujaremos nuestras piezas, guiándonos del ensamblaje final de nuestra porta celular.
6. Una vez seleccionada el eje nos aparecerá una barra con herramientas.
7. La herramienta que se va usar es “LINEA” para poder hacer los trazos y poder dibujar la pieza. NOTA: En el caso de la pieza Cara_Frontal_1 se usará “Arco por 3 puntos”. En el caso de Cara_Lateral_2_2 primero terminar el boceto para luego dibujar la decoración ,se recomienda buscar una imagen del formato dxf, insertar en nuestro modelo y dibujar la imagen luego extruir -3.
8. Dibujar según las medidas señaladas.
9. Después de terminar de dibujar la estructura, clic derecho y te opciones. Clic a la opción “EXTRUIR”.
10. La medida es de 3 cm de grosor.
11. El siguiente paso es renderizar la pieza por lo que necesitar cambiar el espacio de trabajo.
12. Luego tenemos que dar aspecto a las piezas. Darle clic derecho aparecerá varias opciones entre ellas destaca la opción “ASPECTO” o también puedes encontrarla en las opciones que se encuentra en la barra superior.
13. En esta opción podrás darles color a tus diseños, como se muestra en la imagen.
14. El trabajo está casi finalizado, solo necesitamos poder imprimir las piezas. El siguiente paso es exportar el archivo a “Archivos DXF”.

Para ello se usara una impresora lázer.

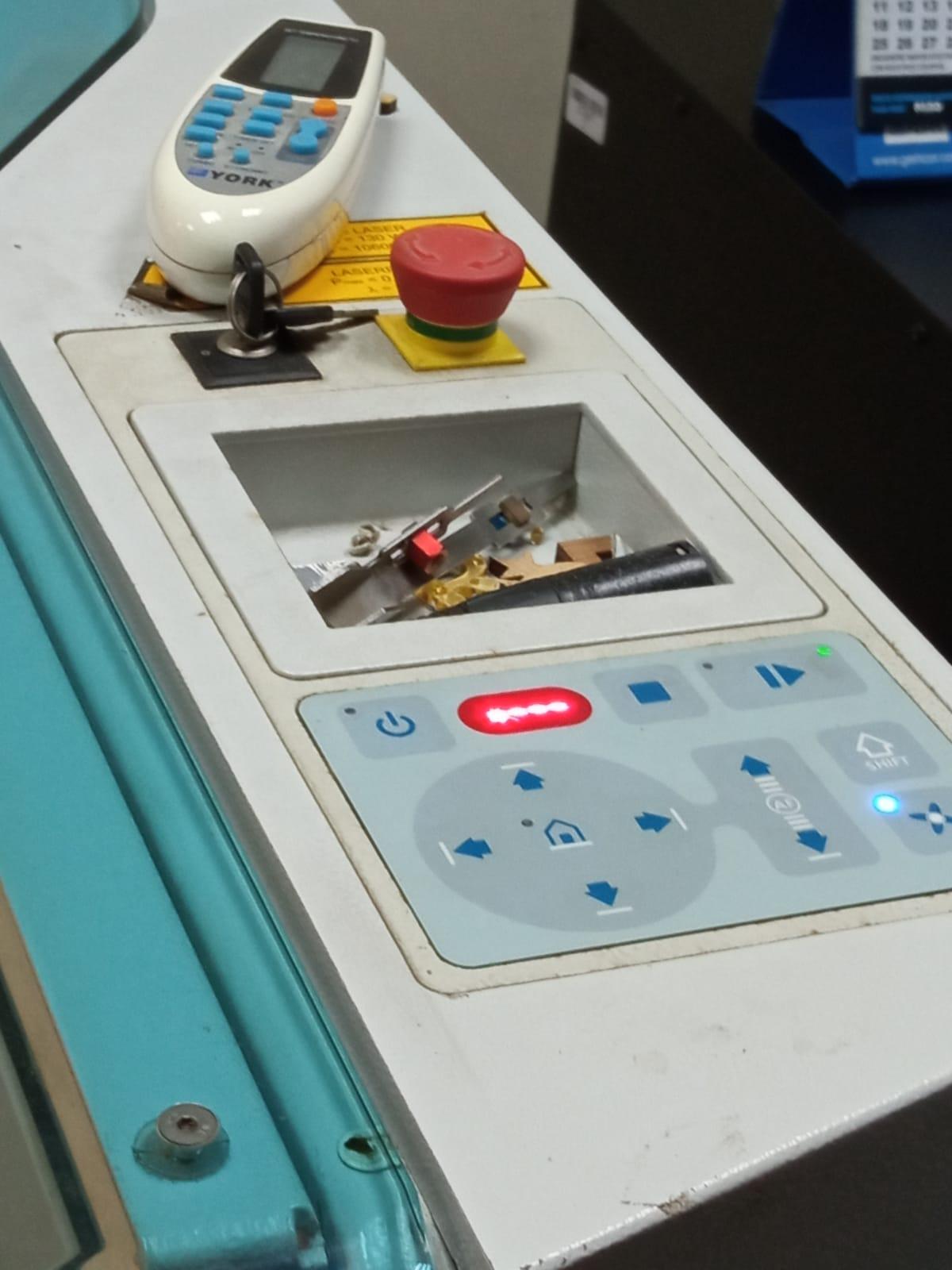

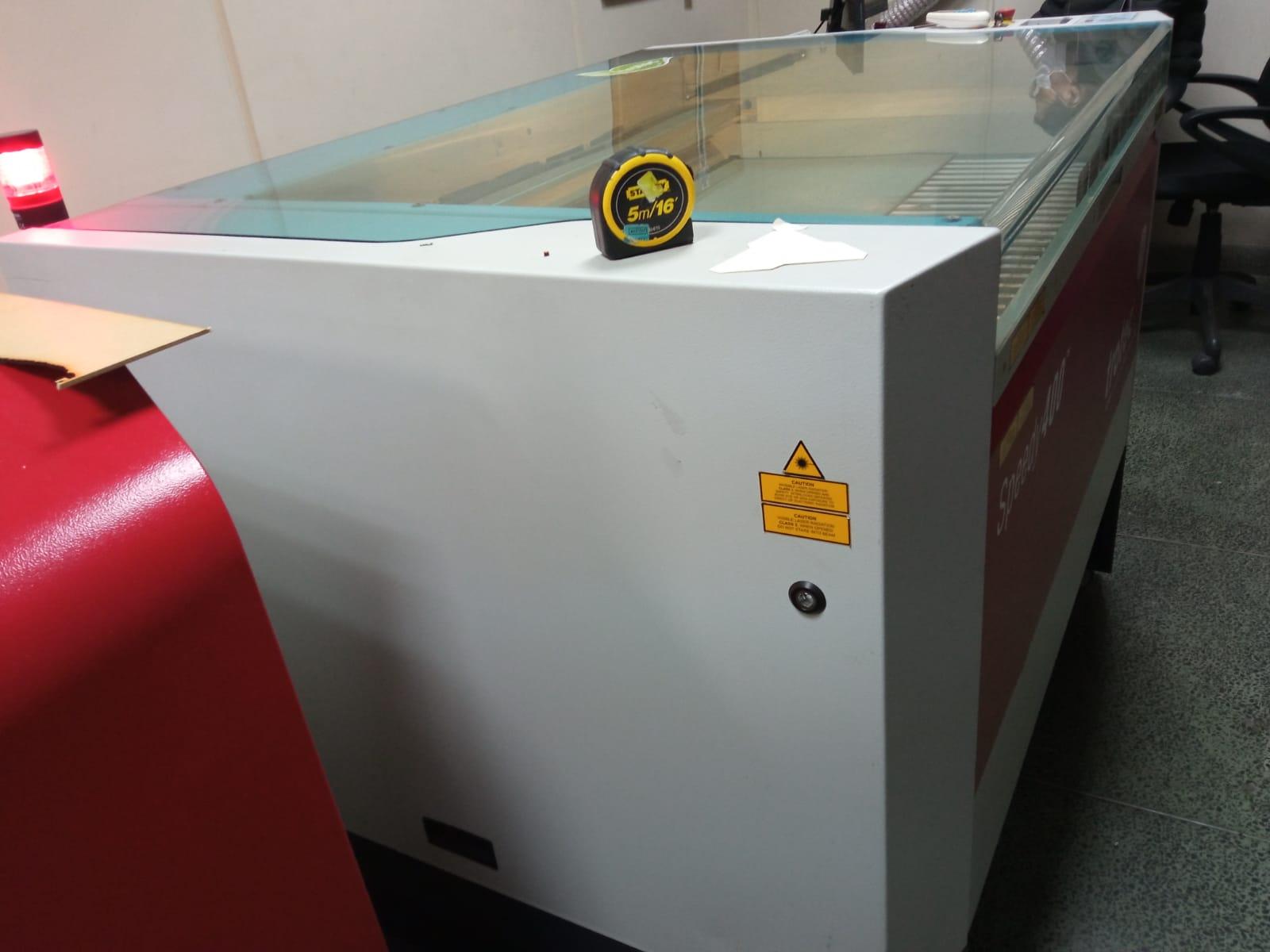

1. Abrir la tapa de la impresora.

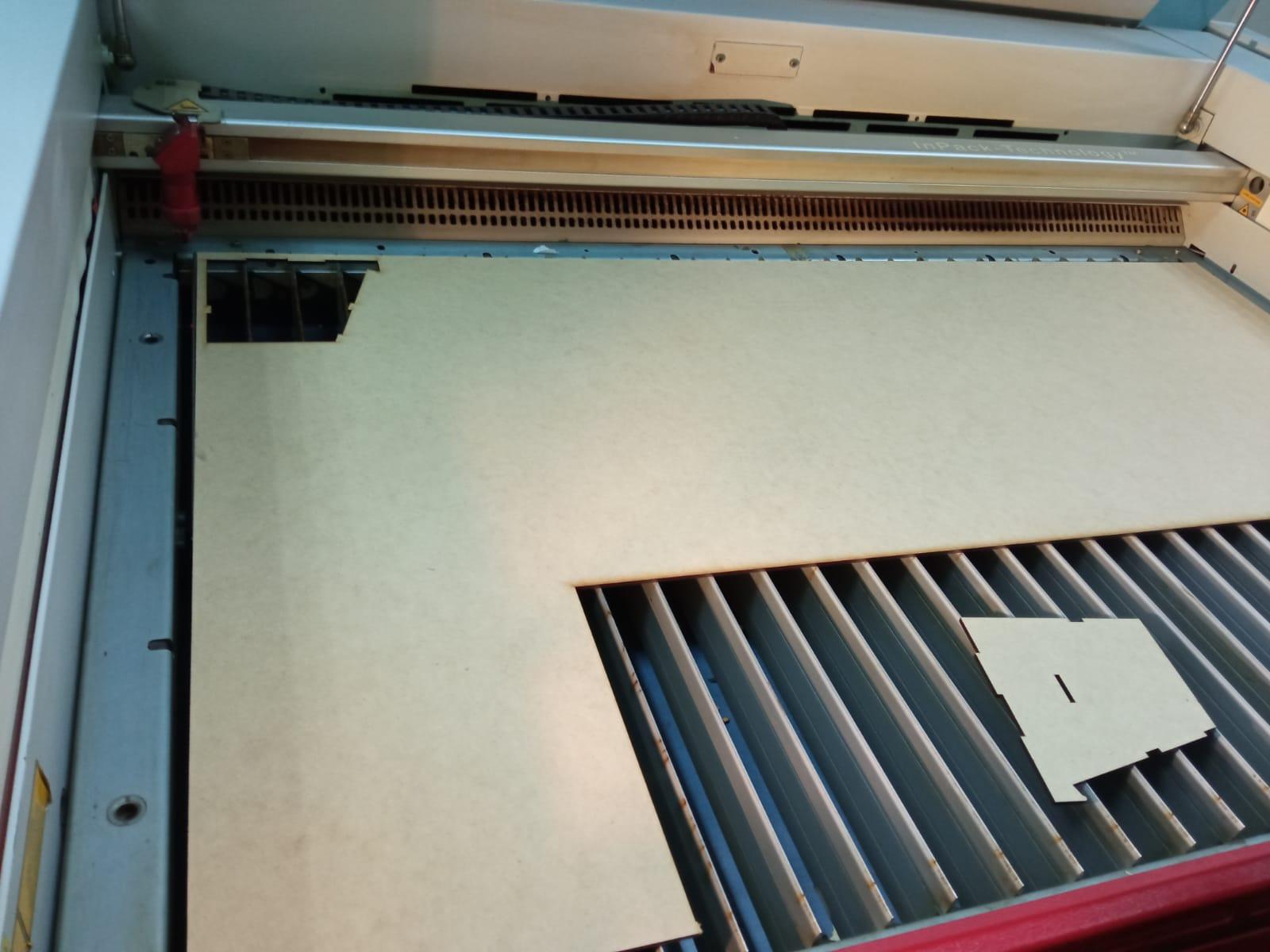

2. Colocar nuestro material MDF.
3. Luego exportar nuestras piezas a la impresora lázer.
4. Cerrar la tapa y dejar que la impresora láser haga su trabajo.
5. Teniendo todas las piezas prosigue armar el porta celular.
