Proyecto Practica 1 - Porta Celular

Bienvenidos a todos a este proyecto de FAB-DIG. En esta ocasión, se dará a conocer los pasos que debemos de seguir para construir un porta celular de forma sencilla y divertida. Al inicio tal vez parezca un poco complicado, pero les aseguro que no será así si seguimos los pasos al pie de la letra y en el orden indicado. Probablemente sea el caso que tengas algunos inconvenientes al momento de ensamblar las caras porque quizás haya alguna medida que no encaje, si es así, te recomiendo regresar al paso en donde se encuentre el lado de la cara que no coincide y fijarte en que las medidas si son las correctas. Mucha suerte y gracias de antemano por ver este proyecto.

• Computadora.
• Mouse
• Fusion 360
• Cortadora laser.
• MDF
• USB

Primeramente para poder crear nuestros bocetos del porta celular, debemos de instalarnos un software que nos ayude con el diseño. En este caso, el que usé fue Fusion 360.

Para poder instalarlo seguiremos los siguientes pasos:

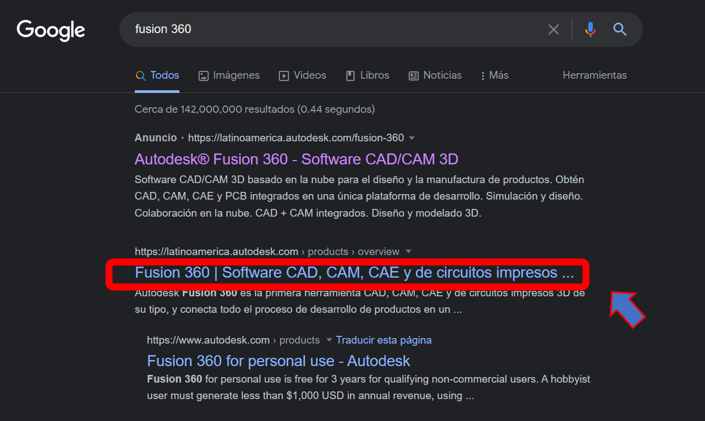

• Abrir tu navegador de preferencia y buscar "Fusion 360"
• Damos clic a la segunda opción que nos aparezca y nos llevará a la pagina de Autodesk
• Seguidamente, bajamos y damos clic en la parte de "Descargar versión de prueba gratuita"
• Nos saldrá dos opciones para poder utilizar el software, hacemos clic en "Educación"
• Luego nos aparecerá una opción de "empezar", tocamos ahí y tendremos que verificarnos como estudiantes para poder tener acceso a fusion 360. Seguimos los pasos que nos indique y listo.
• Por ultimo, bajamos un poco y nos dirigimos a la parte de Fusion 360, damos clic y se comenzará a descarga y seguidamente ya podemos instalarlo.

Ya instalado Fusion 360, pasamos abrir el programa e iniciamos sesión con nuestra cuenta de Autodesk. Después creamos una nueva carpeta en la parte izquierda con el nombre de "Porta celular", entramos a esa carpeta y ya podemos comenzar a crear la primera cara. Tengamos en cuenta algo para que nos sea mas fácil diseñar, si tocamos la tecla L, podremos hacer las líneas sin necesidad de ir a la barra de arriba. Si giramos la rueda de nuestro mouse, podremos acercarnos y alejarnos de la cara. Si tocamos la tecla E, será un acceso rápido para poder extruir nuestro boceto. Para guardar nuestro trabajo, presionamos Ctrl+s. Y si queremos rotar presionamos la rueda de nuestro mouse+Shift. Esas son algunas de las funciones de acceso rápido que nos ayudarán.

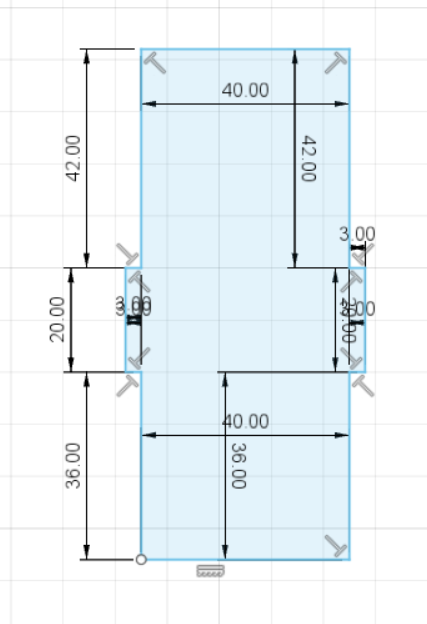

Comenzamos haciendo las líneas inferiores de acuerdo a las medidas que se muestran en la imagen adjuntada. Después de haber terminado de hacer todas las líneas, presionamos en "TERMINAR BOCETO", posteriormente extruimos el boceto, para ello tocamos la tecla E mencionado anteriormente. A continuación ponemos 3 mm en extruir para que tenga el espesor que nosotros deseamos en este caso, aceptamos y listo. Realizado eso podemos rotar la cara para verificar que el volumen sea el adecuado. Finalmente si todo esta conforme, podemos guardar nuestro trabajo como "Cara base 1". Si necesitamos una ayuda extra, puedes ver el video con los pasos.

En este paso crearemos la cara base 2. Cada vez que creemos una cara nueva para nuestro porta celular, tenemos que abrir una nueva pestaña y nuevamente crear un boceto para diseñar el perímetro en este caso de las caras que queremos. A continuación creamos un nuevo boceto y volvemos a escoger el lado inferior para realizarlo. Seguidamente, empezamos hacer las líneas de la cara, luego terminamos el boceto, le damos volumen de 3 mm y guardamos nuestro trabajo como " Cara base 2". Con el video tendremos una ayuda extra.

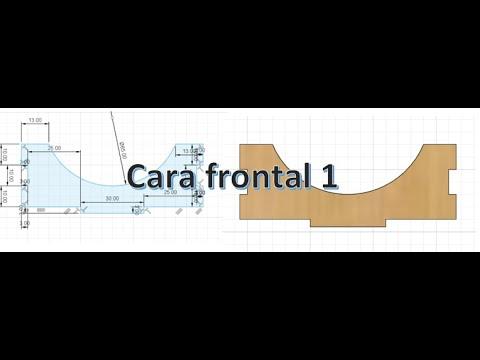

Nuevamente abrimos otra pestaña y volvemos a crear un nuevo boceto, pero esta vez escogemos el lado frontal de ello. Repetimos el procedimiento de hacer las líneas según la imagen de referencia, comenzamos con la parte de abajo porque esta cara es un poco complicado de hacer, pero con calma y paciencia lo lograremos. Una vez hecho eso, pasamos a explicar lo demás en el video.

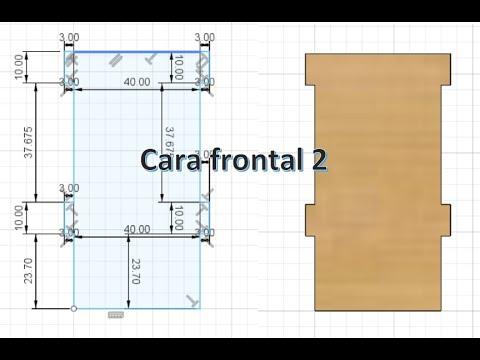

Volvemos a abrir una nueva pestaña y creamos un nuevo boceto, escogiendo nuevamente el lado frontal de ello. Repetimos el procedimiento nuevamente con las medidas de la imagen que tenemos de referencia. En esta cara hay que poner las medidas exactas porque si no es así, los laterales no encajaran y tendremos que hacer todo el proceso de esta cara nuevamente. En el video se muestra el procedimiento de como hacer la cara.

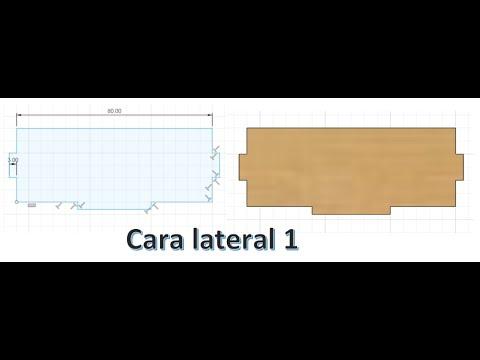

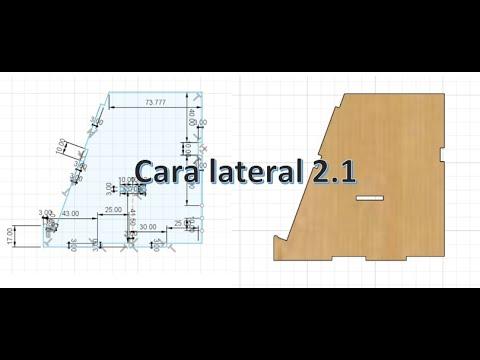

El proceso de hacer este lado de la cara, es el mismo que los anteriores, solamente que ahora al momento de realizar nuestro boceto, escogemos el lado lateral de ello. Seguimos nuevamente las medidas como se muestran en el imagen. En el video podemos ver el proceso de como hacer la cara.

Realizar esta cara será uno de los pasos un poco difícil al igual que la cara lateral 2.2. Tenemos que tener mas cuidado al momento de hacer las medidas del diámetro y es por eso que el video que hice nos dará una mejor claridad de como debemos de hacer las líneas correctamente.

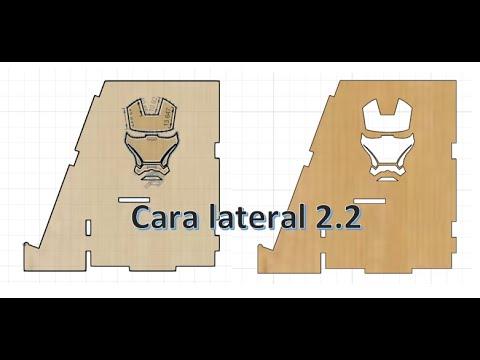

Mencionado antes, recomiendo ver el video de referencia para poder hacer la cara lateral 2.2, ya que es algo difícil de realizar. Difícil pero no complicado de hacer, ya que yo pude hacerlo y el proceso esta en el video.

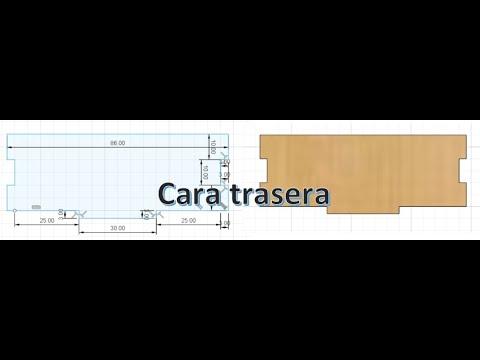

En esta ocasión ya nos libramos de las caras mas difíciles de hacer. Si llegaste hasta este paso te felicito, porque tuviste paciencia y calma para poder realizar la parte "complicado" de todos los pasos. Ya estamos a un paso de poder realizar el ensamblaje y terminar el porta celular. Realizar la cara trasera de acuerdo a las medidas dadas según nuestra imagen de referencia.

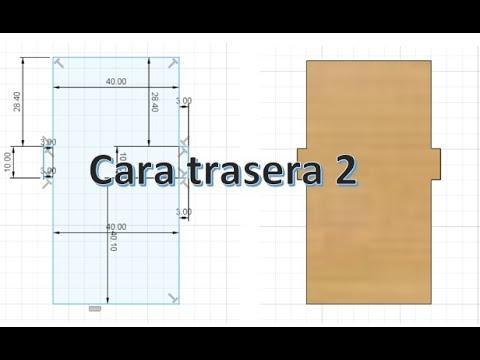

Ya casi por acabar, solo queda hacer la cara trasera 2 de acuerdo con las medidas de la imagen de referencia. Y el video con el procedimiento de como hacerlo.

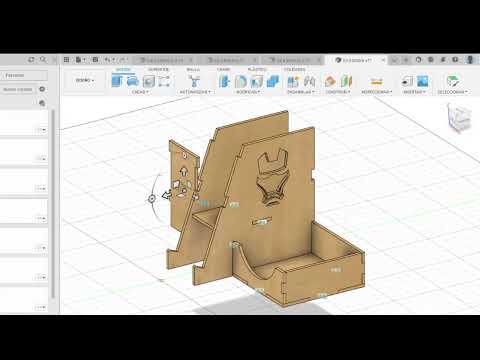

Finalmente, unimos todas las caras usando la opción de ensamble que se encuentra en la parte superior de la barra tal y cual como se muestra en el video el proceso de como ensamblar las caras que hicimos

Una vez que terminamos de hacer todas las caras para nuestro porta celular, pasaremos a guardarlas como archivo DXF. Nos dirigimos a la parte superior en donde presionamos para guardar, seguidamente nos dirigimos a la opción de exportar, si queremos le cambiamos el nombre o lo dejamos como esta. De preferencia dejemos el nombre como esta, posteriormente, haces clic en la segunda opción y escogemos el tipo de archivo al que queremos exportar nuestro trabajo, ya mencionado antes, escogemos DXF y exportamos. Y listo, se guardará en la ruta de nuestro equipo que hayamos elegido.

Para estar seguros antes de enviar todos los archivos DXF al USB, damos una ultima revisada a nuestro trabajo. Verificamos que todo esté correctamente con las medidas adecuadas según cada imagen de las caras que hayamos hecho que en total serían 9. Una vez realizado eso, procedemos a enviarlo de nuestro equipo a nuestro USB para que podamos cortarlo en la maquina laser.

En el siguiente video podemos ver el proceso de corte en la cortadora laser de nuestra facultad de ingeniería y arquitectura.

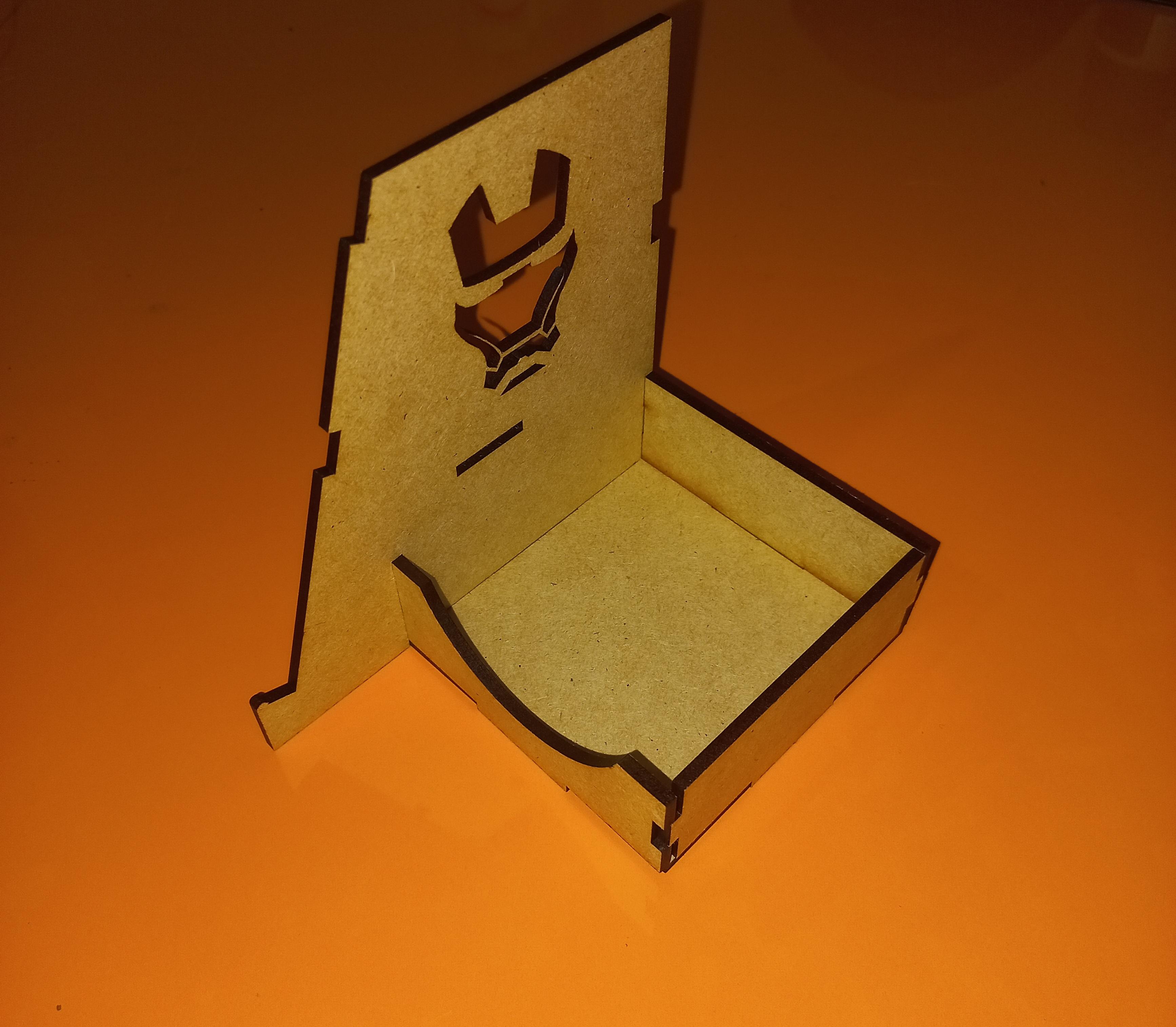

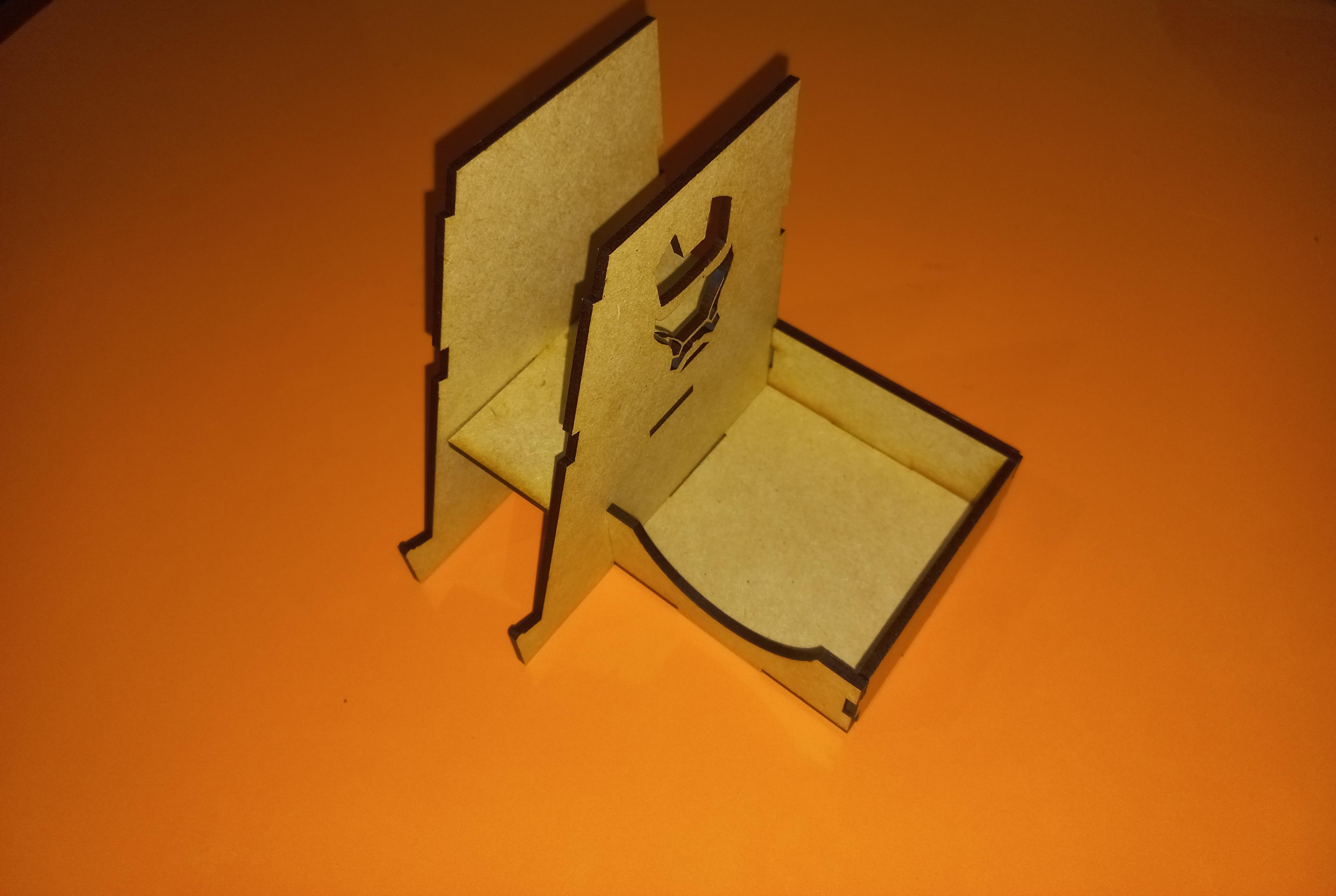

En ultimo lugar, es el proceso de armar nuestro porta celular. Gracias por ver este proyecto🙂

En mi caso tuve varios inconvenientes al momento de ensamblar las caras, ya que los lados no coincidían y tuve que volver hacer las caras que estaban mal nuevamente. Me tomó un poco mas de tiempo pero pude lograr terminarlo y ensamblarlo para que quede bien nuestro porta celular. Unos de esos problemas que tuve, fue en la cara frontal 2 como se puede ver en la imagen, los laterales no eran de la misma medida que las caras laterales 2.1 y 2.2 y en la otra imagen de la cara frontal 2 esta lo que arreglé para que pudiera encajar.
