Programar Arduino Pro Mini Con CH340

Como se sabe existe en el mercado la Tarjeta Arduino Pro Mini, la cual es de bajo costo y que trabaja tan igual como un Arduino Uno, la única desventaja es que no cuenta con conversor USB a TTL, por lo que debemos de utilizar un dispositivo adicional para cargar nuestros Programas.

En esta ocasión, veremos los pasos necesarios para programar nuestro Arduino Pro Mini haciendo uso de un conversor USB-TTL basado en el Chip CH340.

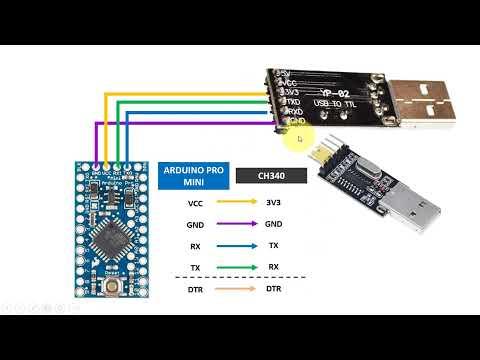

Se presenta el diagrama de conexiones necesarias, recordando tener presente el voltaje de trabajo del Arduino Pro Mini, para las conexiones respectivas.

Se usaron cables jumper Macho - Hembra, de esta forma no fue tan obligatorio utilizar un protoboard o breadboard para otros. En total son necesarios 4 cables.

Para cargar nuestros códigos, simplemente conectamos el conversor USB-TTL a nuestra PC y seleccionamos el Puerto Com que es el atribuido. Si es necesario cambiar el tipo de placa que estamos usando, en este caso Arduino Pro Mini.

Es importarte tener presente que se debe conectar directamente a nuestra PC el Conversor USB-TTL CH340.

En este caso se selecciono Atmega328P 3.3V, ya que el ejemplo se realizo con un Arduino Pro Mini de 3.3V, en caso el nivel de tensión de trabajo es de 5V, se deberá elegir la opción correspondiente.

Como el conversor USB-TTL que estamos usando no cuenta con pin de DTR, debemos de presionar el botón de reset del Arduino Pro Mini por aproximadamente 1 segundo, esto lo haremos cuando el estado de carga cambie de compilando a subiendo.

A continuación si hay alguna duda, te invito a que revises el video instructivo completo y paso a paso, siempre bienvenido a dejar tus comentarios.

Tutorial: https://youtu.be/ytdgPlsENiM
