Press Fit Kit - T-Rex

En este proyecto he creado un Press Fit Kit para un proyecto ficticio. Una conocida marca audiovisual nos ha encargado el diseño de uno de sus personajes, representado en 2D, con encajes, para crear un objeto decorativo.

El personaje escogido ha sido Rex, el T-Rex que sale en las películas de Toy Story.

A continuación veremos los pasos a seguir para diseñar los archivos de corte para la cortadora láser.

Primero realizamos unos esbozos en papel, para plasmar la idea. Una vez tenemos la idea clara, definimos las medidas del diseño y hacemos una primera organización de las diferentes piezas.

A partir del esbozo creado anteriormente, diseñaremos las piezas en un programa vectorial como sería Illustrator. Este archivo vectorial lo guardaremos como .svg y nos servirá como archivo de corte.

Para acabar el diseño, usamos un programa 3D, en nuestro caso Fusion 360, para recrear las piezas y montar la figura del personaje en 3D.

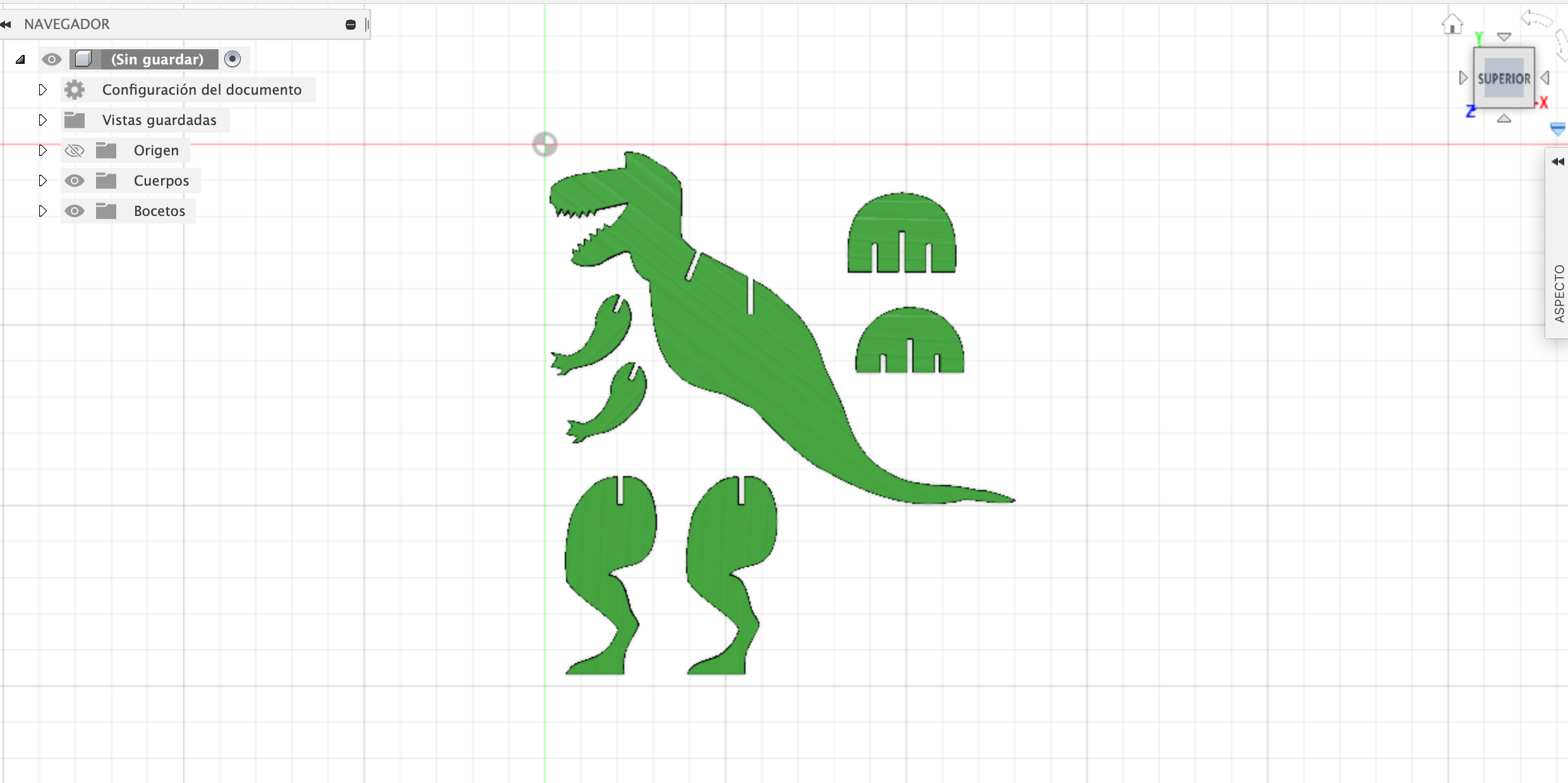

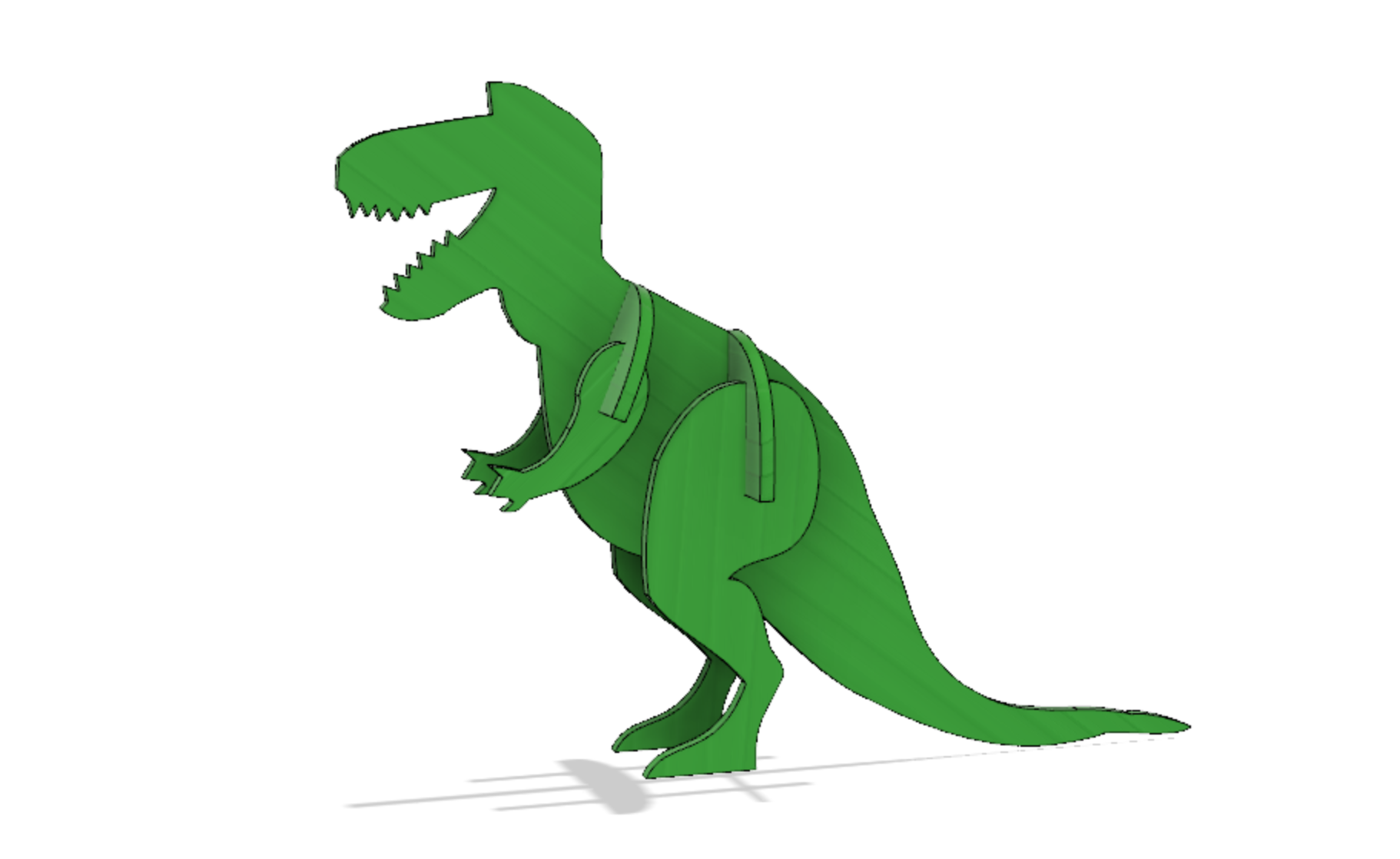

Para esto, debemos crear un archivo e importar las piezas creadas anteriormente en .svg. Una vez tenemos las piezas en 2D, extruiremos las piezas adaptandonos al grosor de nuestro materia para ver un resultado final lo mas fiel al resultado real. Por último, uniremos las piezas y así podremos ver el resultado final.
