Press-Fit Kit: Okapi (Animal)

Press-fit kit del animal Okapi creado a modo de juguete infantil. Esta maqueta está pensada para realizarse sobre madera con cortadora láser.

Software Autodesk Fusion 360 para maqueta + Plancha madera 2 mm + Cortadora láser

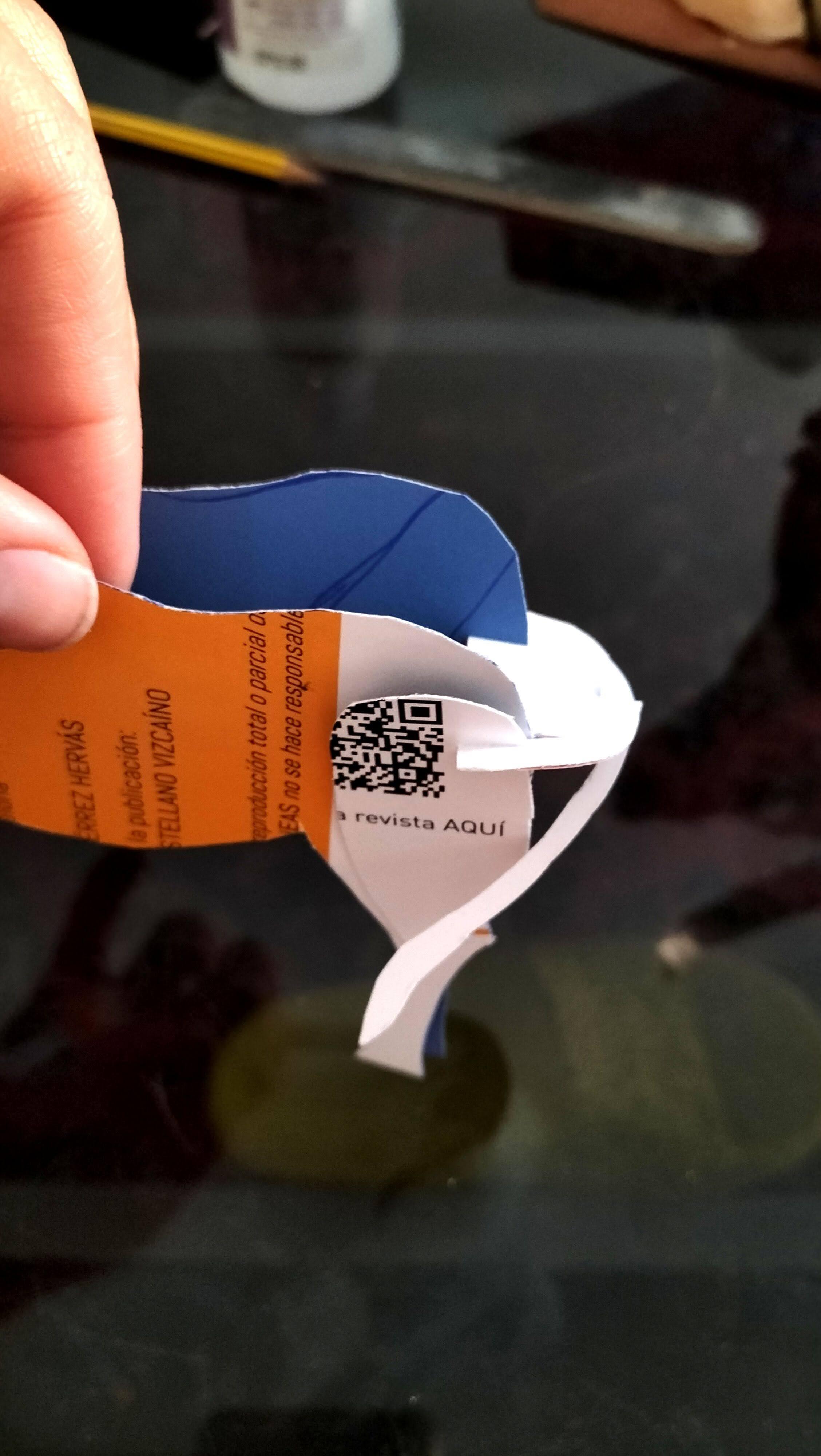

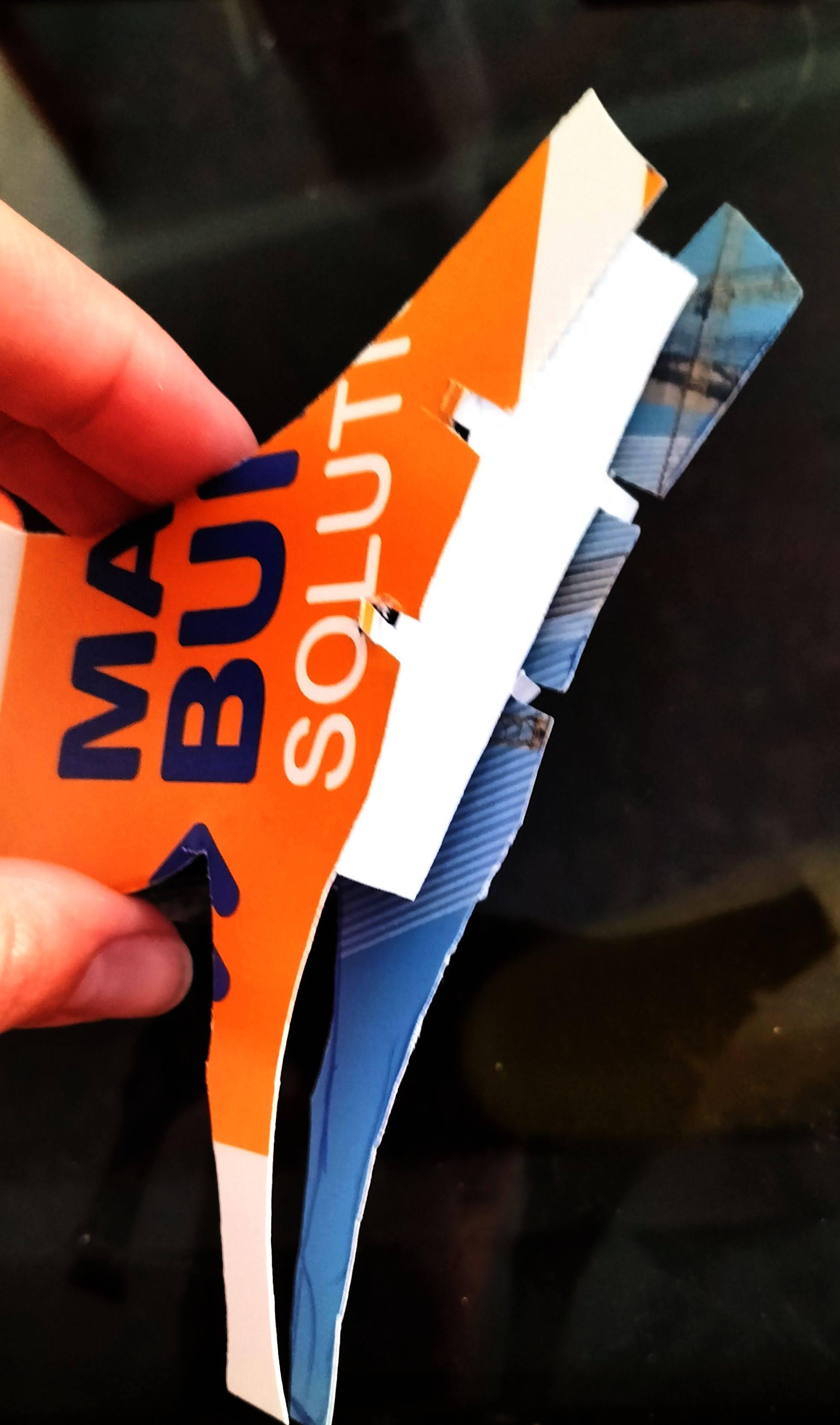

Probar con anterioridad el diseño y encaje de las piezas sobre papel/cartón.

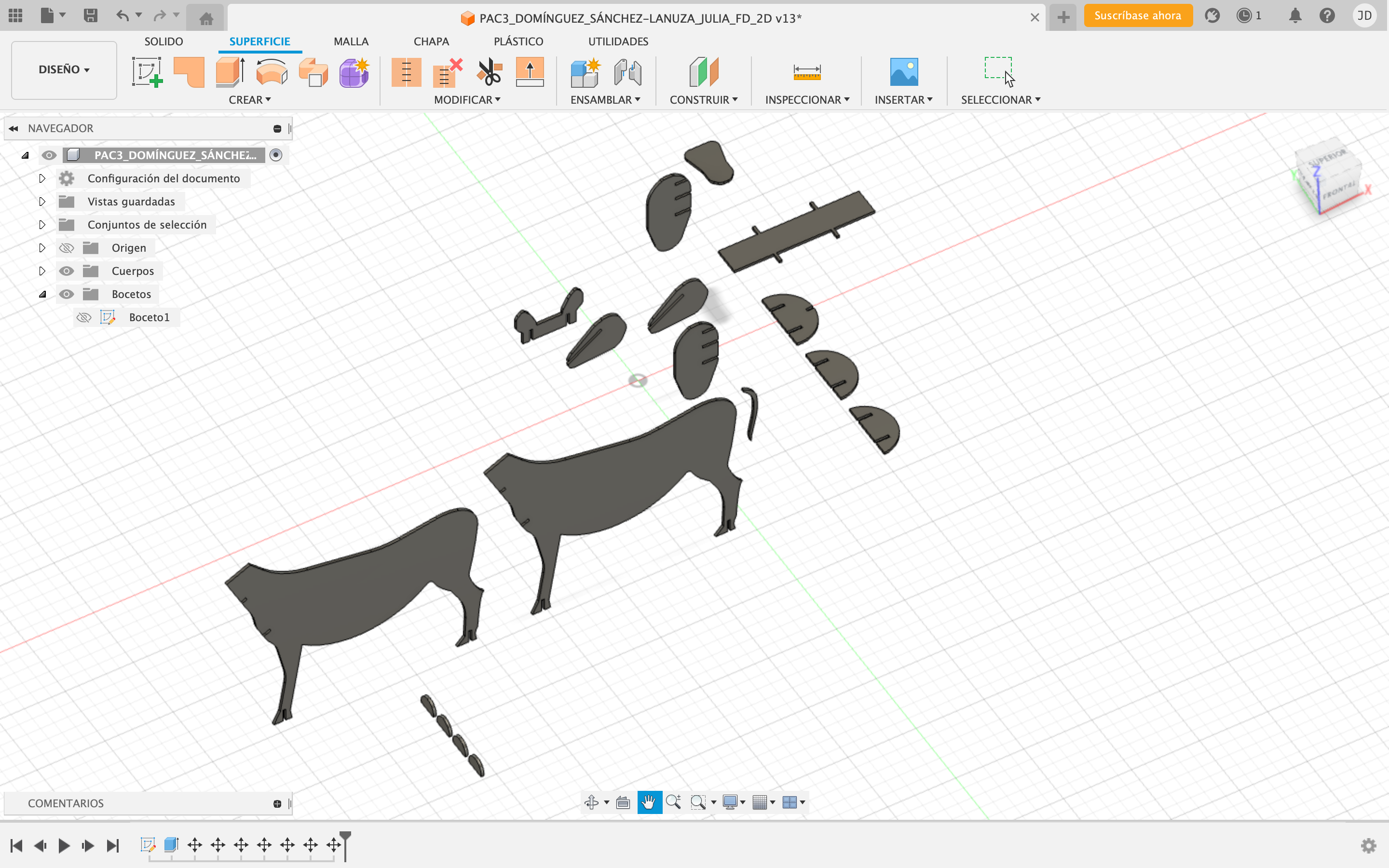

Crear boceto con Autodesk Fusion 360. Este debe contener todas las piezas Y las ranuras para que se ajusten correctamente.

Es hora de que el diseño cobre vida y llevarlo a las tres dimensiones.

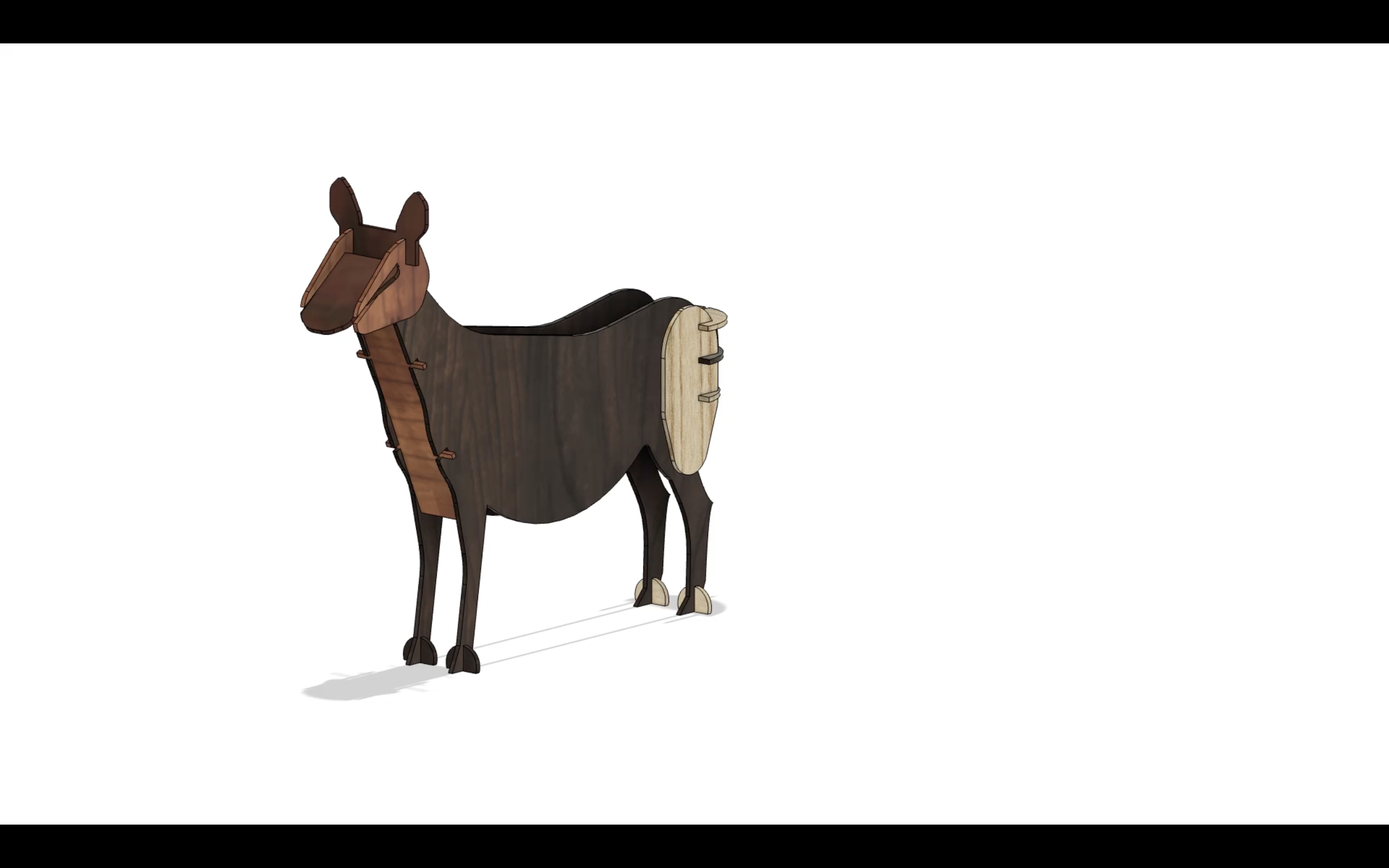

Añadirle color como detalle del diseño con uso comercial. Pensar en tonos propios de la madera y del animal representado.

Este paso resultará realmente útil como muestrario del producto a usuarios. Asimismo, como prueba de que las piezas funcionan en su conjunto.

¡Y listo! Una vez exportado tu documento a DXF o SVG (con plug-in), dirígete a tu Fab-Lab o tienda de impresión más cercano para emplear la cortadora láser. Recuerda que el grosor de la tabla debe ser de 2 mm y las dimensiones de la misma pueden variar según las piezas que quieras encajar, ya que la más amplia es de 15x10cm (cuerpo okapi).
