Practica - Repostero

Bienvenidos a todos a este proyecto de FAB-DIG. En esta ocasión, se dará a conocer los pasos que debemos de seguir para construir un mini repostero de forma sencilla y divertida. Al inicio tal vez parezca un poco complicado, pero les aseguro que no será así si seguimos los pasos al pie de la letra y en el orden indicado. Probablemente sea el caso que tenga algunos inconvenientes al momento de ensamblar las caras porque tal vez haya alguna medida que no encaje, si es así, te recomiendo ir al paso en donde se encuentre el lado de la cara que no coincida y fijarte en que las medidas si son las correctas. Mucha suerte y gracias de antemano por ver este proyecto.

• Computadora.
• Ratón
• Fusión 360
• Fresadora CNC.

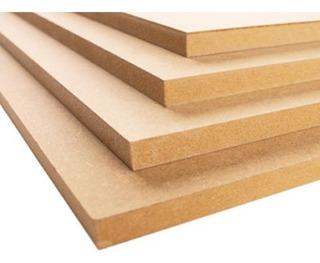

• MDF de 9 mm
• USB

Primero para poder crear nuestros bocetos del repostero, debemos instalarnos un software que nos ayude con el diseño. En este caso, el que usé fue Fusion 360.

Para poder instalarlo seguiremos los siguientes pasos:

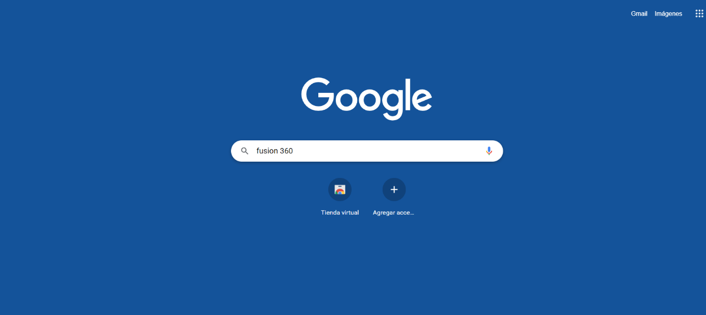

• Abra su navegador de preferencia y busque "Fusion 360"
• Damos clic a la segunda opción que nos apareció y nos llevará a la página de Autodesk

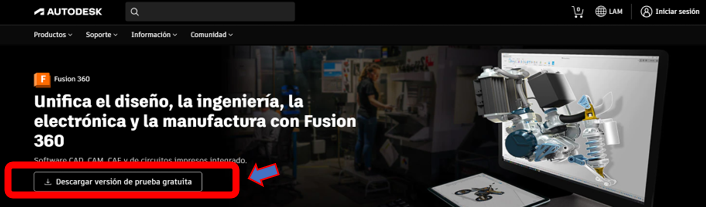

• Seguidamente, bajamos y damos clic en la parte de "Descargar versión de prueba gratuita"
• Nos saldrán dos opciones para poder utilizar el software, haga clic en "Educación"
• Luego nos aparecerá una opción de "empezar", tocamos ahí y tendremos que verificarnos como estudiantes para poder tener acceso a fusion 360. Seguimos los pasos que nos indicaron y listo.
• Por último, bajamos un poco y nos dirigimos a la parte de Fusion 360, damos clic y se comenzará a descargar y seguidamente ya podemos instalarlo.

Ya instalado Fusion 360, pasamos abrir el programa e iniciamos sesión con nuestra cuenta de Autodesk. Después creamos una nueva carpeta en la parte izquierda con el nombre de "Porta celular", entramos a esa carpeta y ya podemos comenzar a crear la primera cara. Tengamos en cuenta algo para que nos sea mas fácil diseñar, si tocamos la tecla L, podremos hacer las líneas sin necesidad de ir a la barra de arriba. Si giramos la rueda de nuestro mouse, podremos acercarnos y alejarnos de la cara. Si tocamos la tecla E, será un acceso rápido para poder extruir nuestro boceto. Para guardar nuestro trabajo, presionamos Ctrl+s. Y si queremos rotar presionamos la rueda de nuestro mouse+Shift. Esas son algunas de las funciones de acceso rápido que nos ayudarán.

Iniciamos el diseño de los planos como se muestra en el siguiente video:

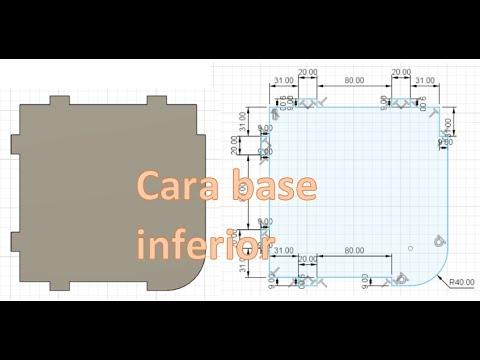

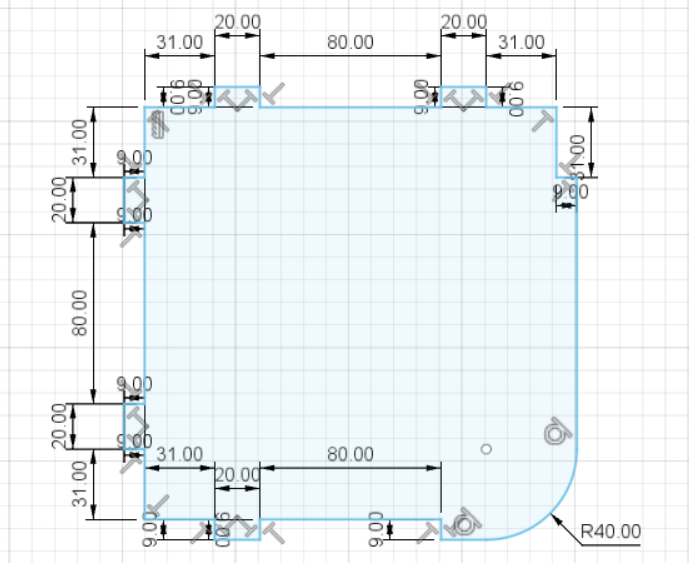

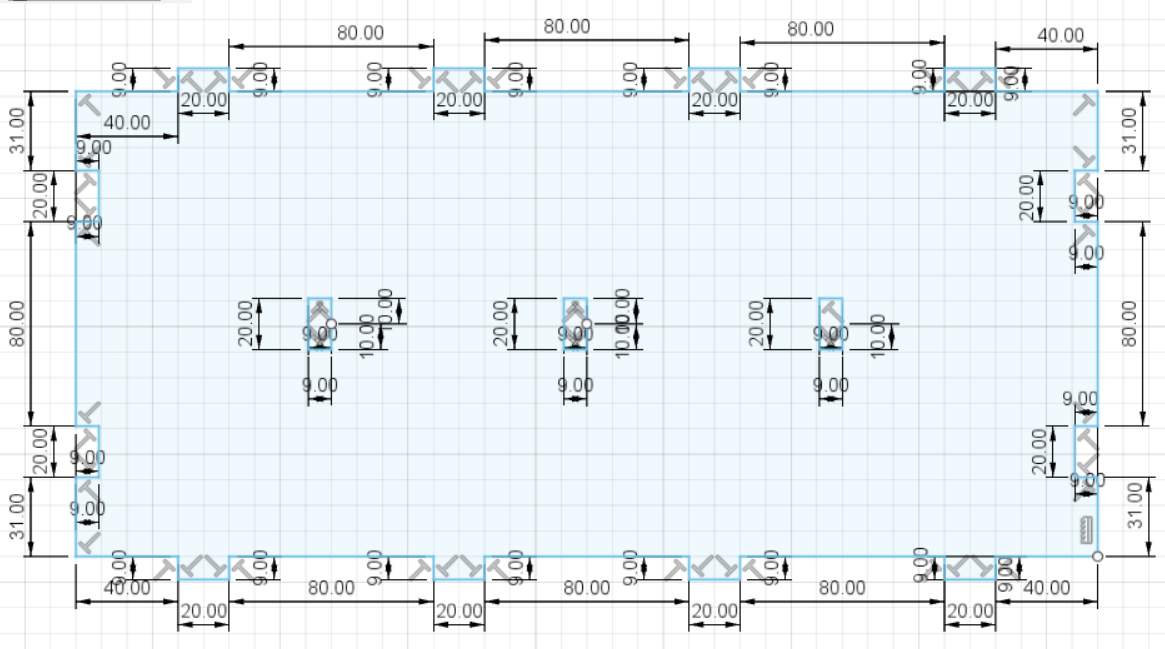

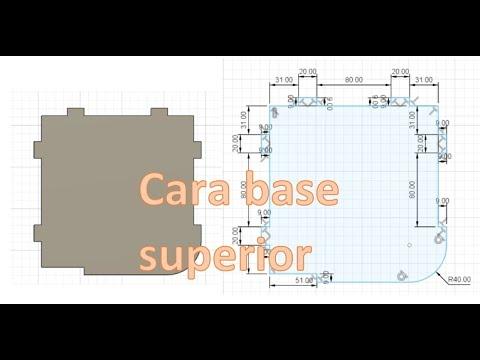

Realizamos el diseño del plano de acuerdo a la imagen de referencia y como se muestra en el video.

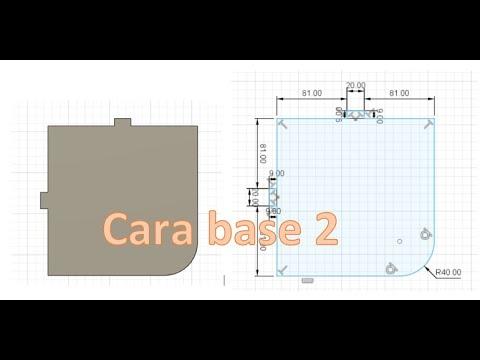

Realizamos el diseño del plano de acuerdo a la imagen de referencia y como se muestra en el video.

Realizamos el diseño del plano de acuerdo a la imagen de referencia y como se muestra en el video.

Realizamos el diseño del plano de acuerdo a la imagen de referencia y como se muestra en el video.

Realizamos el diseño del plano de acuerdo a la imagen de referencia y como se muestra en el video.

Realizamos el diseño del plano de acuerdo a la imagen de referencia y como se muestra en el video.

Realizamos el diseño del plano de acuerdo a la imagen de referencia y como se muestra en el video.

Realizamos el diseño del plano de acuerdo a la imagen de referencia y como se muestra en el video.

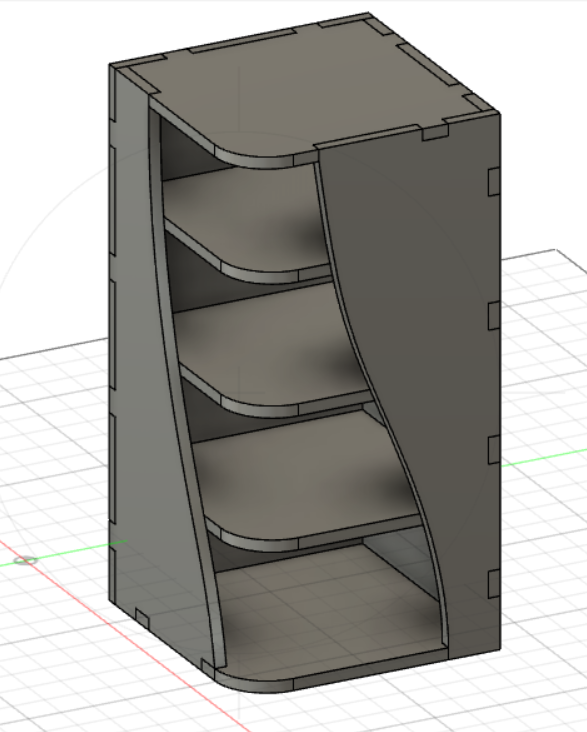

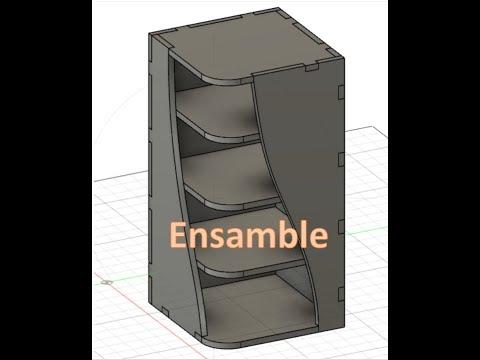

Finalmente unimos todas las caras para ver como quedaría nuestro repostero, en este caso virtual como se muestra en el video.

Una vez que terminamos de hacer todas las caras para nuestro repostero, pasaremos a guardarlas como archivo DXF. Nos dirigimos a la parte superior en donde presionamos para guardar, seguidamente nos dirigimos a la opción de exportar, si queremos le cambiamos el nombre o lo dejamos como esta. De preferencia dejemos el nombre como esta, posteriormente, hacemos clic en la segunda opción y escogemos el tipo de archivo al que queremos exportar nuestro trabajo, ya mencionado antes, escogemos DXF y exportamos. Y listo, se guardará en la ruta de nuestro equipo que hayamos elegido.

Para estar seguros antes de enviar todos los archivos DXF al USB, damos una última revisión a nuestro trabajo. Verificamos que todo esté correctamente con las medidas adecuadas según cada imagen de las caras que hayamos hecho que en total serían 9. Una vez realizado eso, procedemos a enviarlo de nuestro equipo a nuestro USB para que podamos cortarlo en la maquina fresadora CNC.

Una vez que hayamos guardado nuestros archivos, procederemos a colocarlos en el programa que nos ayudará a programar el corte en la fresadora. En este caso, la pagina inventables.com fue el que nos ayudó con esta parte.

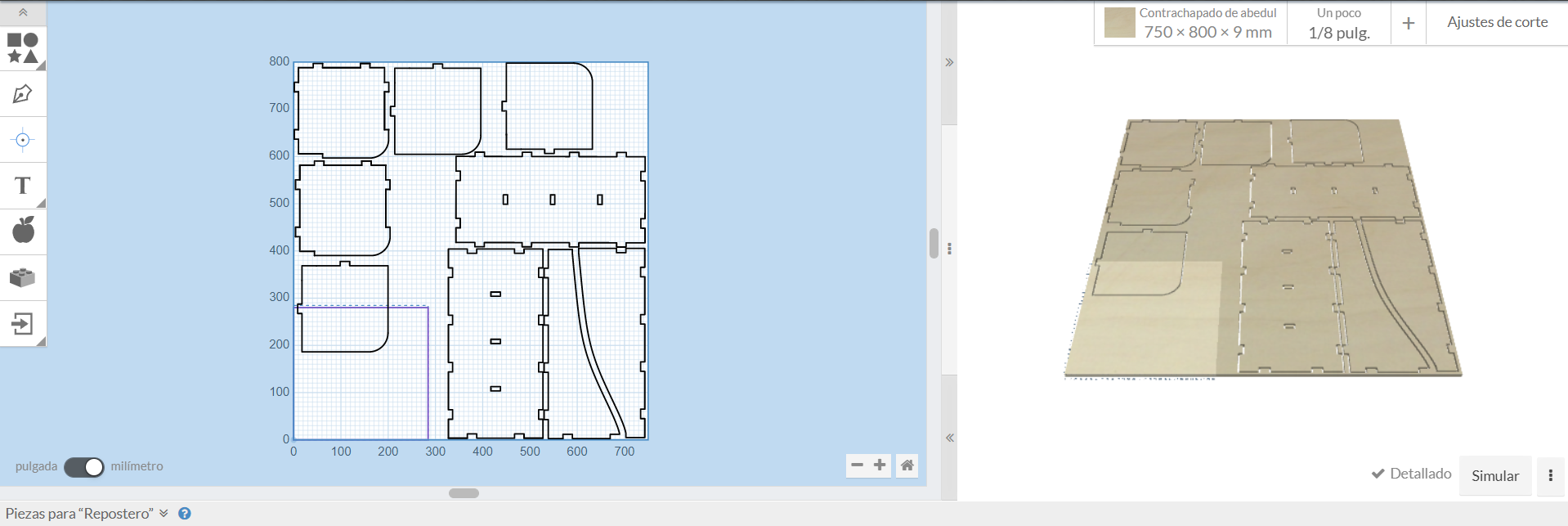

Primeramente, ingresamos a https://www.inventables.com/ , nos creamos una cuenta y seguimos los pasos que nos indique. Luego de eso creamos un nuevo proyecto, seguidamente, en la parte superior colocamos las medidas de la plancha que utilizaremos, para este caso las medidas son las siguientes 750 mm x 800 mm x 9 mm. Después cambiamos el ajuste de corte a manera "Manual". Finalmente importamos los archivos DXF de las caras del repostero y los colocamos en la plancha que se muestra en la pantalla.

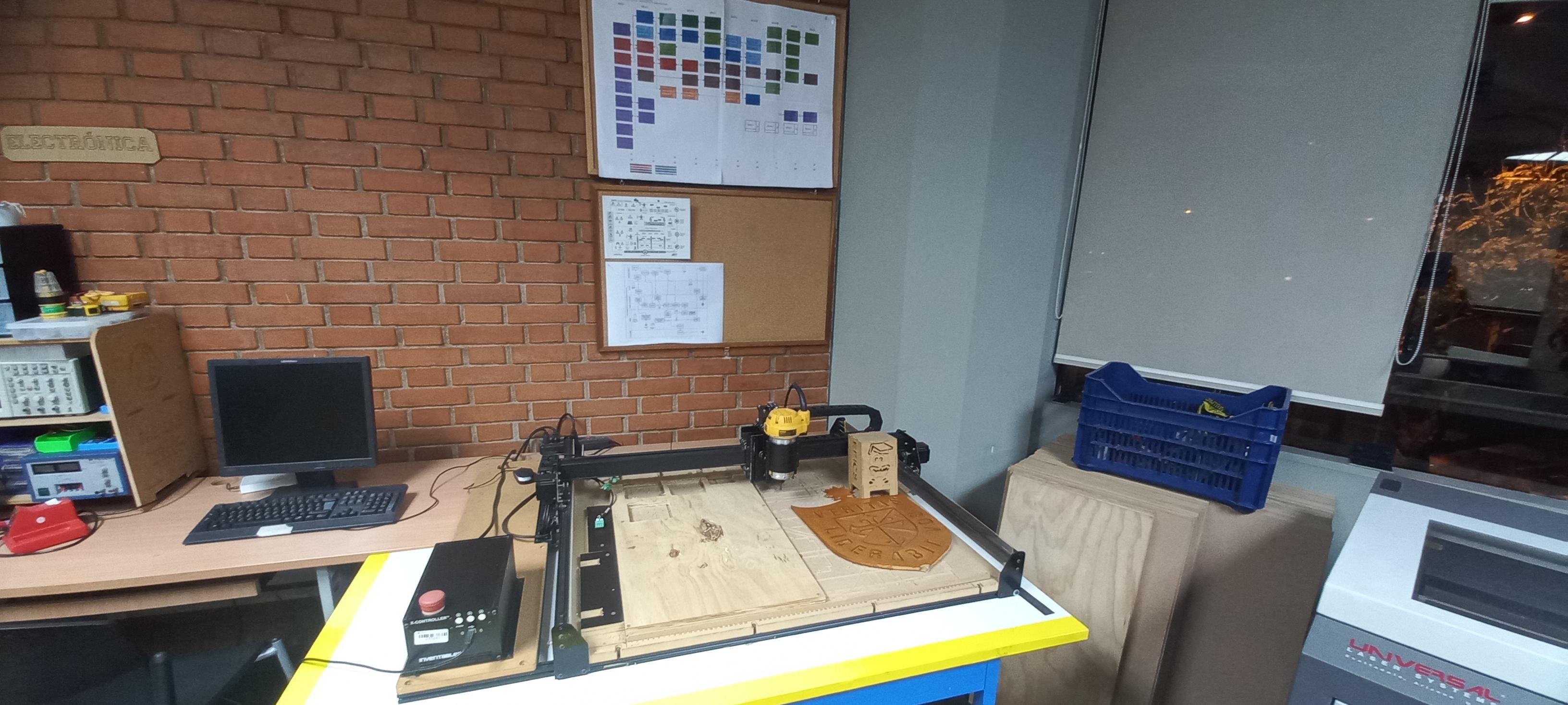

Aquí podemos observar algunos proyectos anteriores que se realizaron con la fresadora CNC

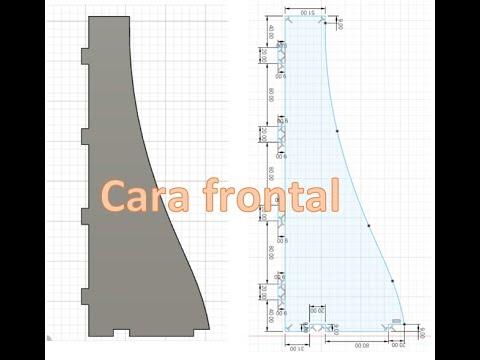

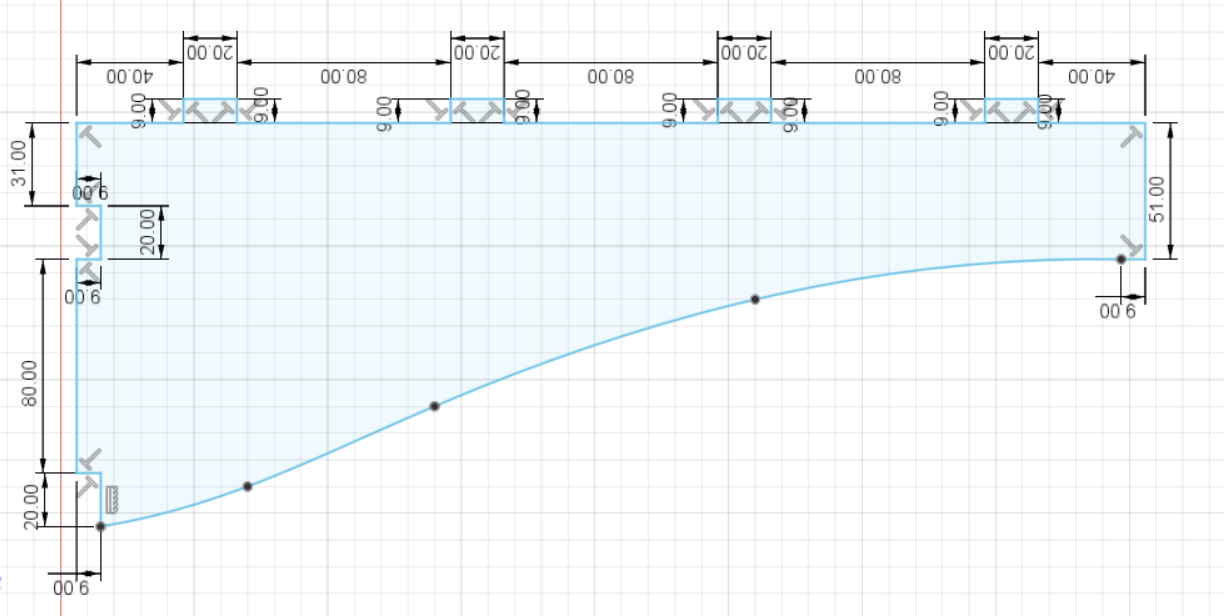

Las caras que nos tomaron un poco demás de tiempo realizarlos son la frontal y lateral derecho, ya que debemos hacer que ambas coincidan en cierta parte de la curva para que nos salga de acuerdo al video que se mostró como ejemplo de realización. Si en alguna medida de ellas no coinciden, te recomiendo que vuelvas a ver el video y ponerle pausa en el momento que sea adecuado para que veas el proceso correcto.

Es la velocidad a la que gira la herramienta -su filo- sobre la pieza. Se suele usar como unidad los metros por segundo (m/s). Es decir, los metros por segundo que recorre un punto del diente de la herramienta que realiza el movimiento de corte, como ocurre con la fresadora (pero también con la taladradora o la cepilladora, por poner otros ejemplos). Para su cálculo, si el movimiento de corte es circular, el punto será el más alejado del eje de rotación. O lo que es lo mismo, el diámetro exterior de la fresa. Podemos ver las especificaciones en la siguiente imagen.
