Potenciometro Y Led

En este proyecto controlaremos la intensidad de un led con un potenciómetro. Un potenciómetro es básicamente un resistor con resistencia variable. Vamos a leer la información del potenciómetro en el Arduino, para utilizar esa información para aumentar la intensidad del led al mover el potenciómetro.

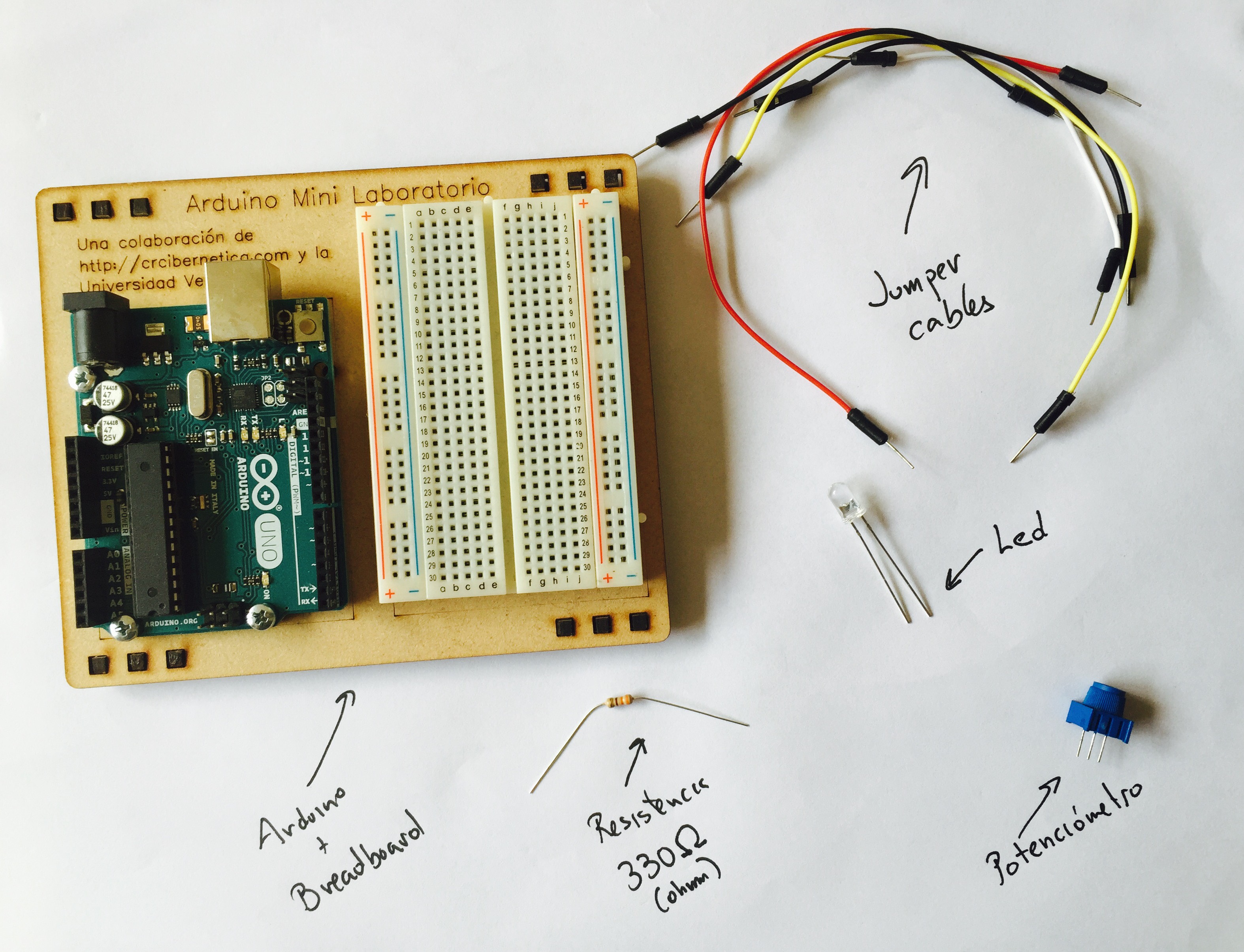

1. Arduino UNO
2. Led
3. Resistencia 330 Ohmn
4. Potenciómetro de 10KOhmn
5. Cables
6. Breadboard

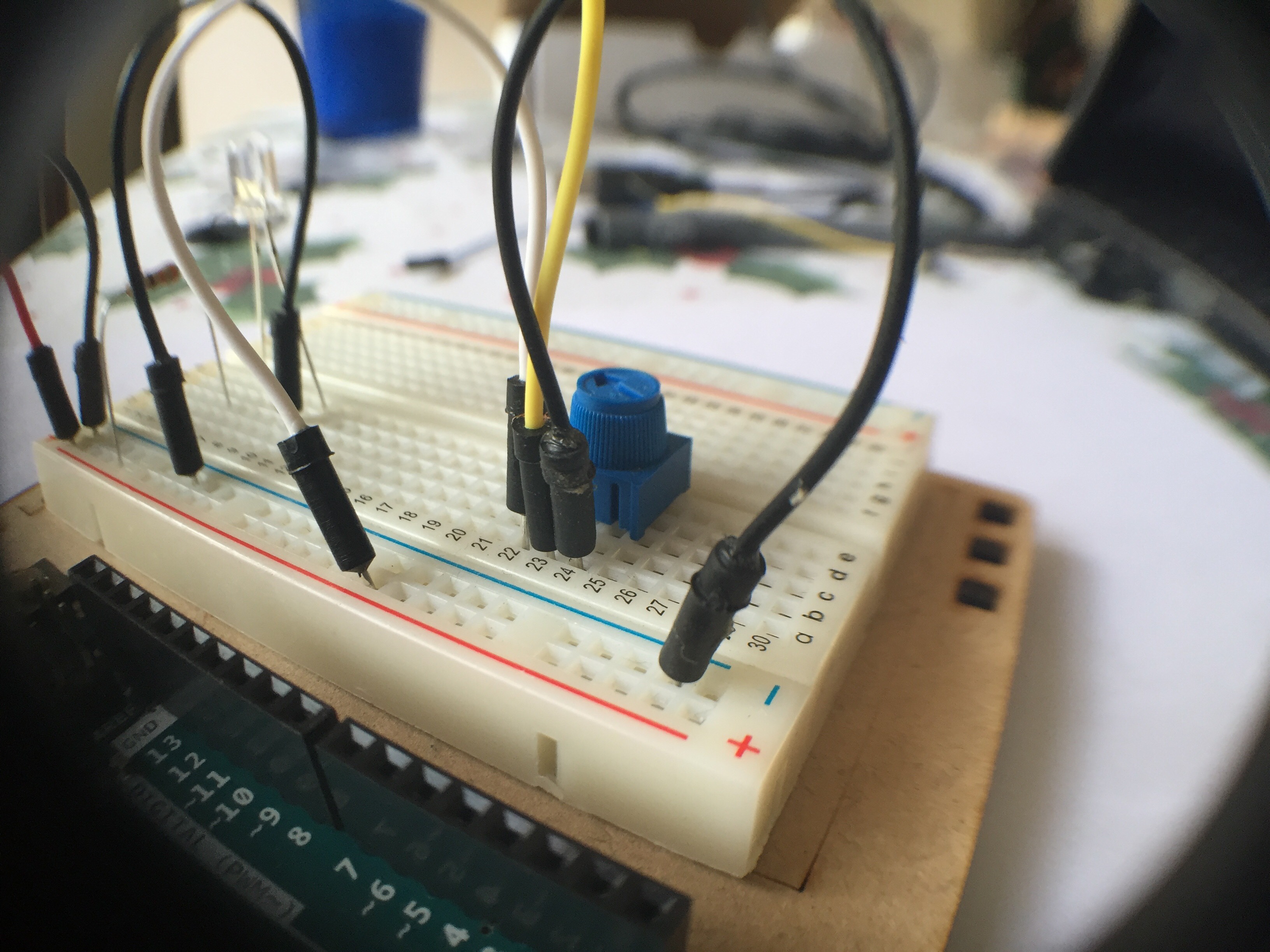

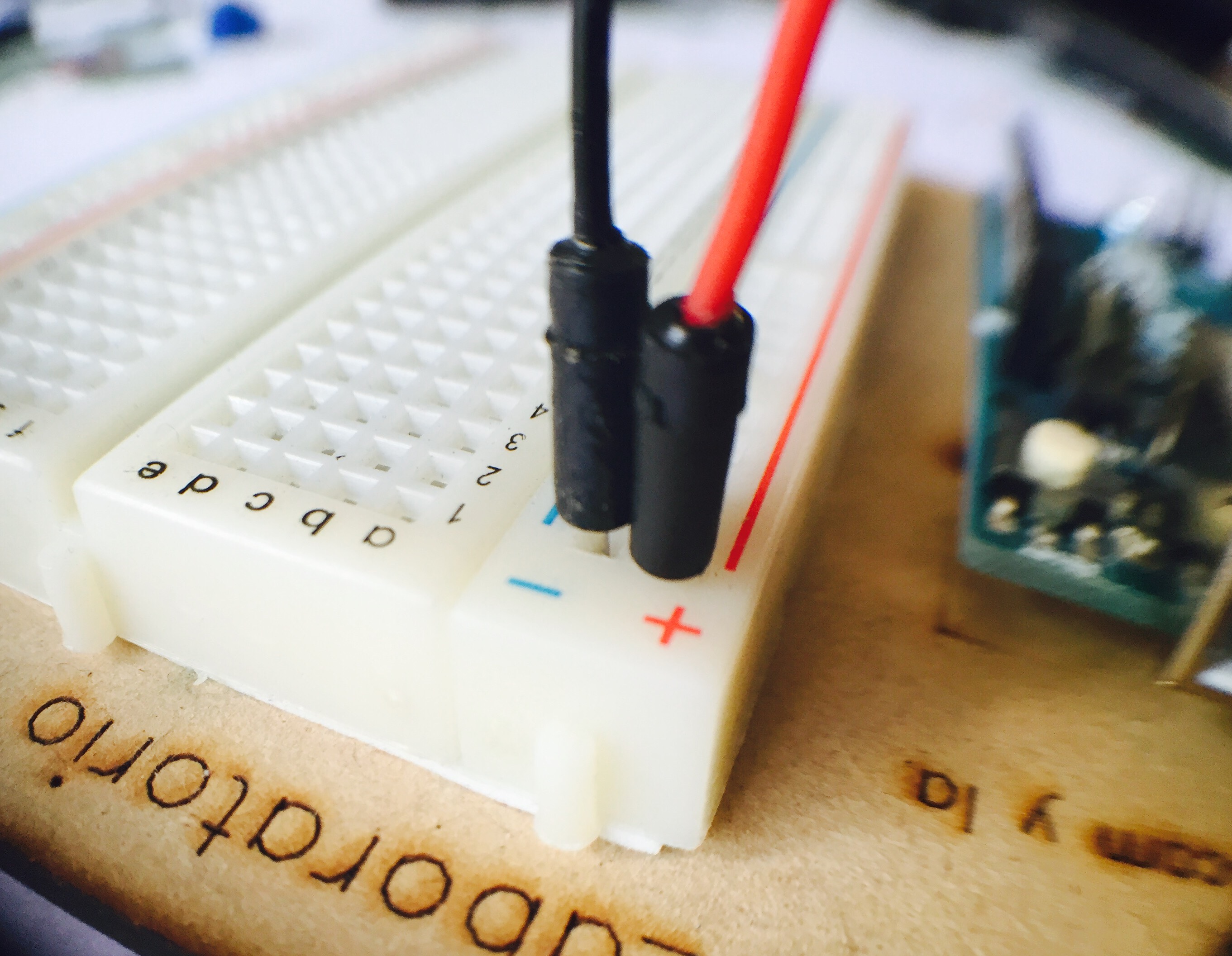

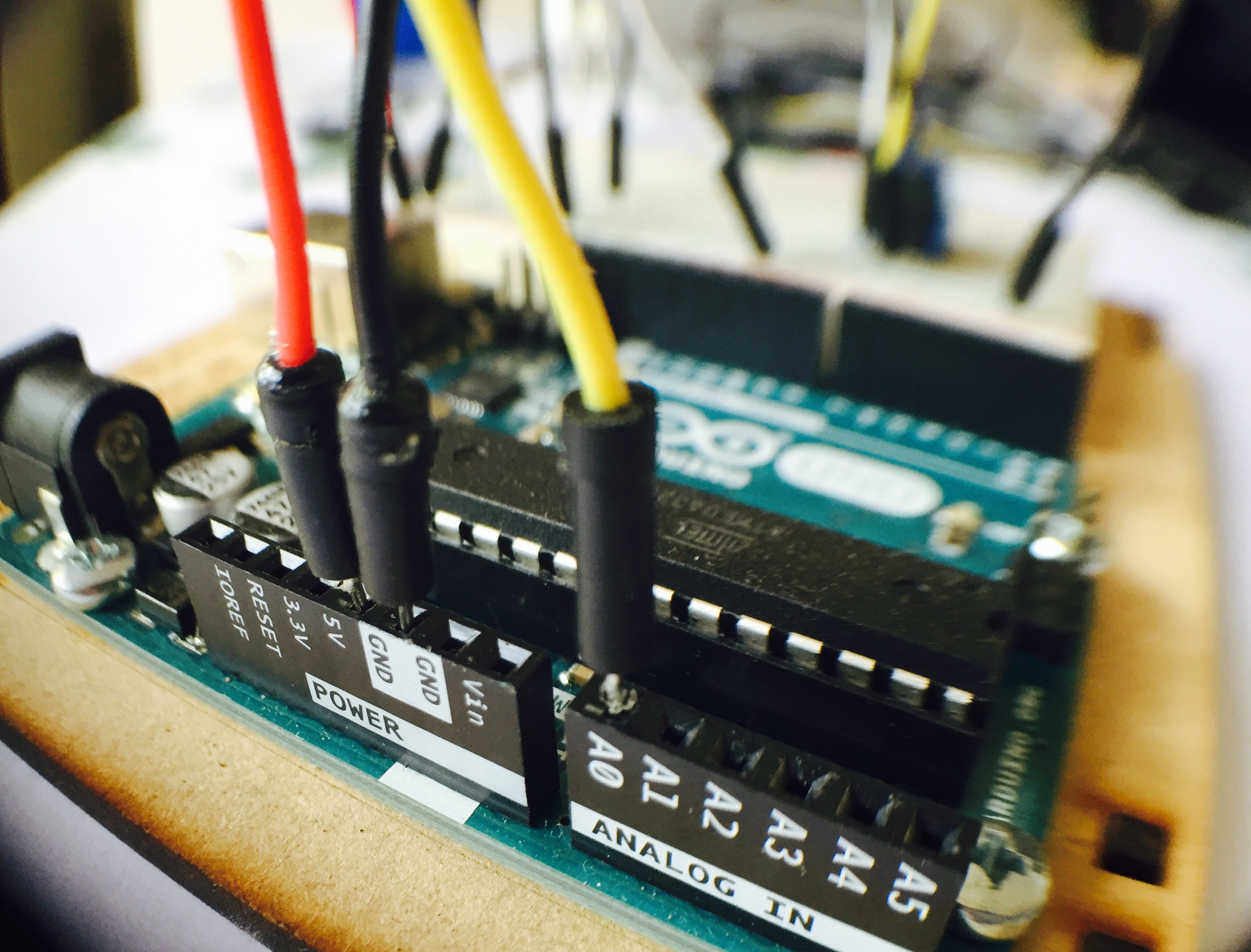

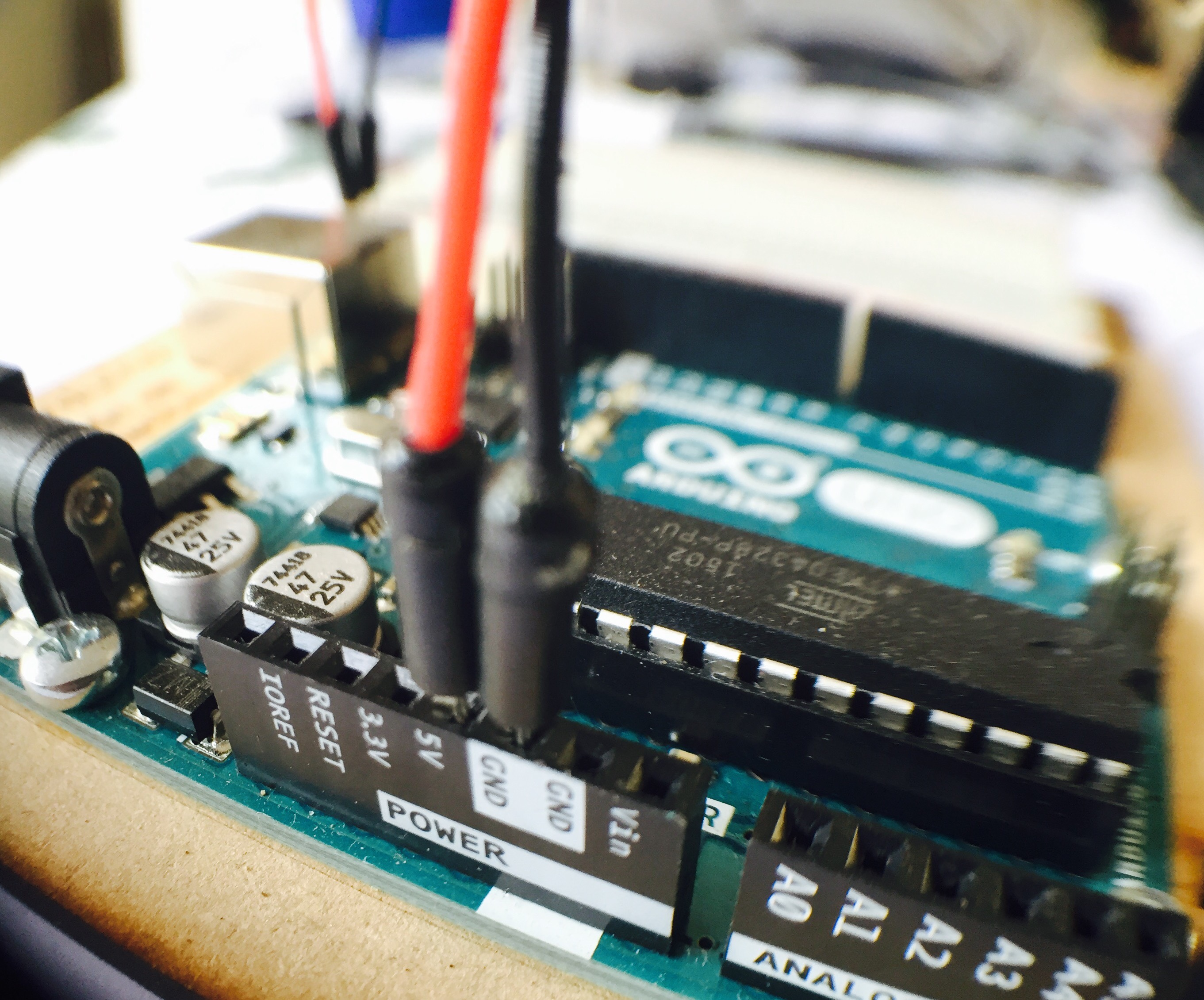

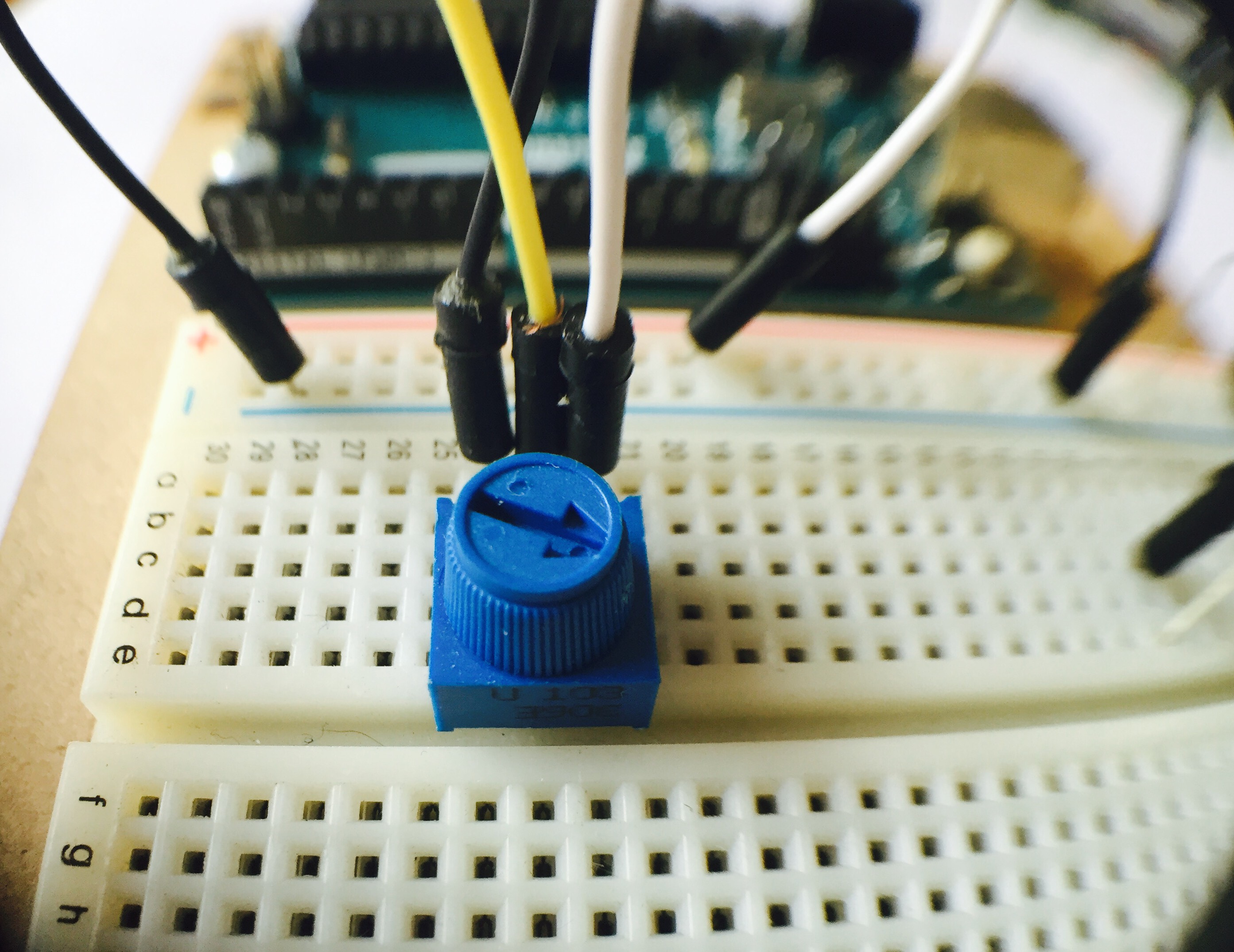

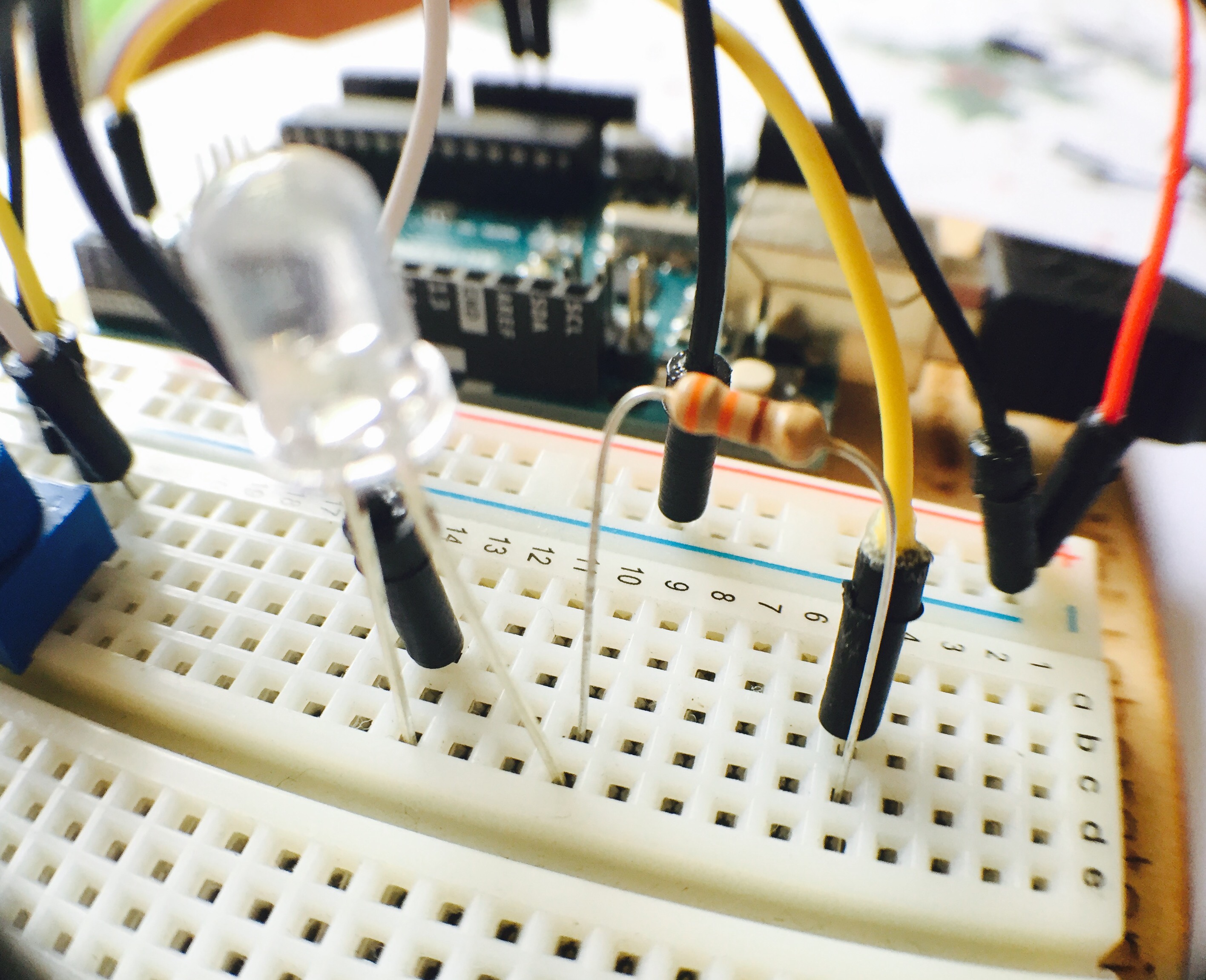

Se conecta 5V y GND al breadboard, en las columnas "+" y "-" respectivamente, para alimentr el breadboard. EL potenciómetro, como se muestra en la foto, se conecta un lado al "+" el otro lado al "-", y el centro al pin A0.

El led por su parte, se conecta a través de su pata larga a una resistencia de 330 Ohmn al pin 3 (note que tiene un símbolo ~3 que indica que también es salida análoga). la pata corta se conecta a "-".

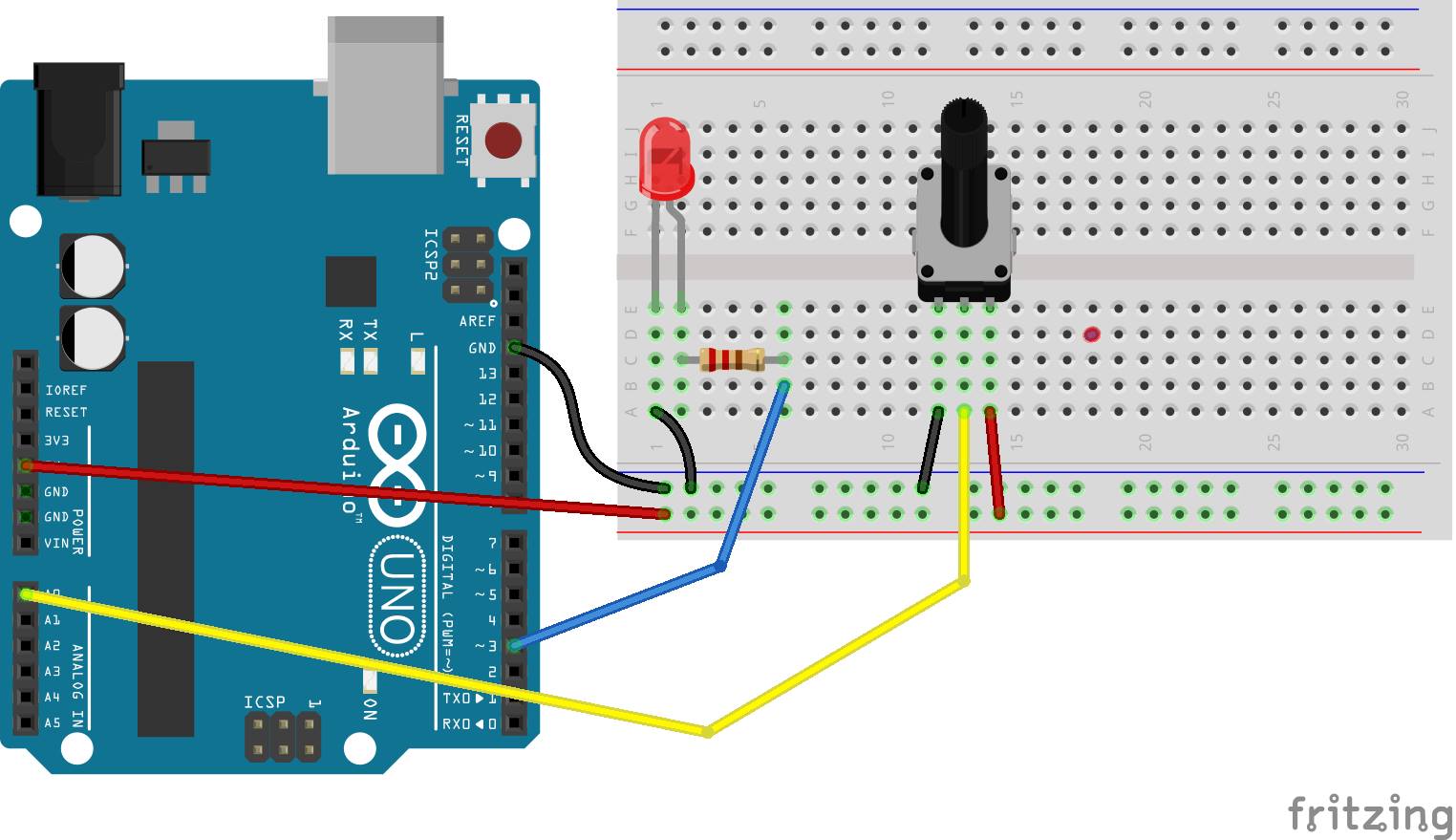

Agregué al final un esquema de conexión gracias a un colaborador por crearlo.

El código es muy sencillo. Como se ve en la línea 4 y 5 es donde se inicializan los pines, el 3 de salida y el A0 de entrada. En la línea 10, se lee el valor del potenciómetro a través del pin análogo A0, y en la línea 11, debemos cambiar la lectura, de valores entre 0 y 1023, a valores entre 0 y 255, que son los que se le envían al led en la linea 12, mediante el comando analogWrite. Acá encuentran el código

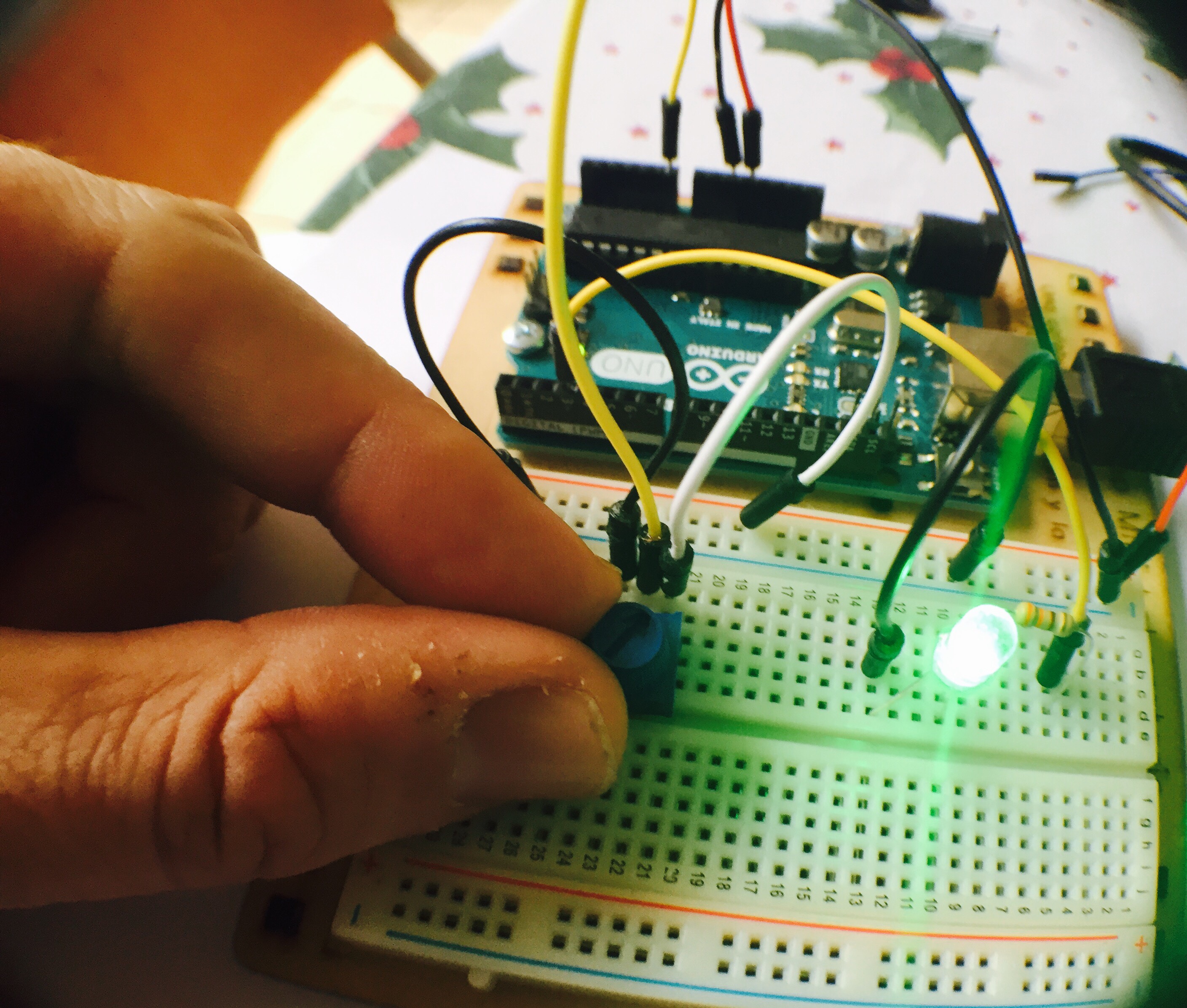

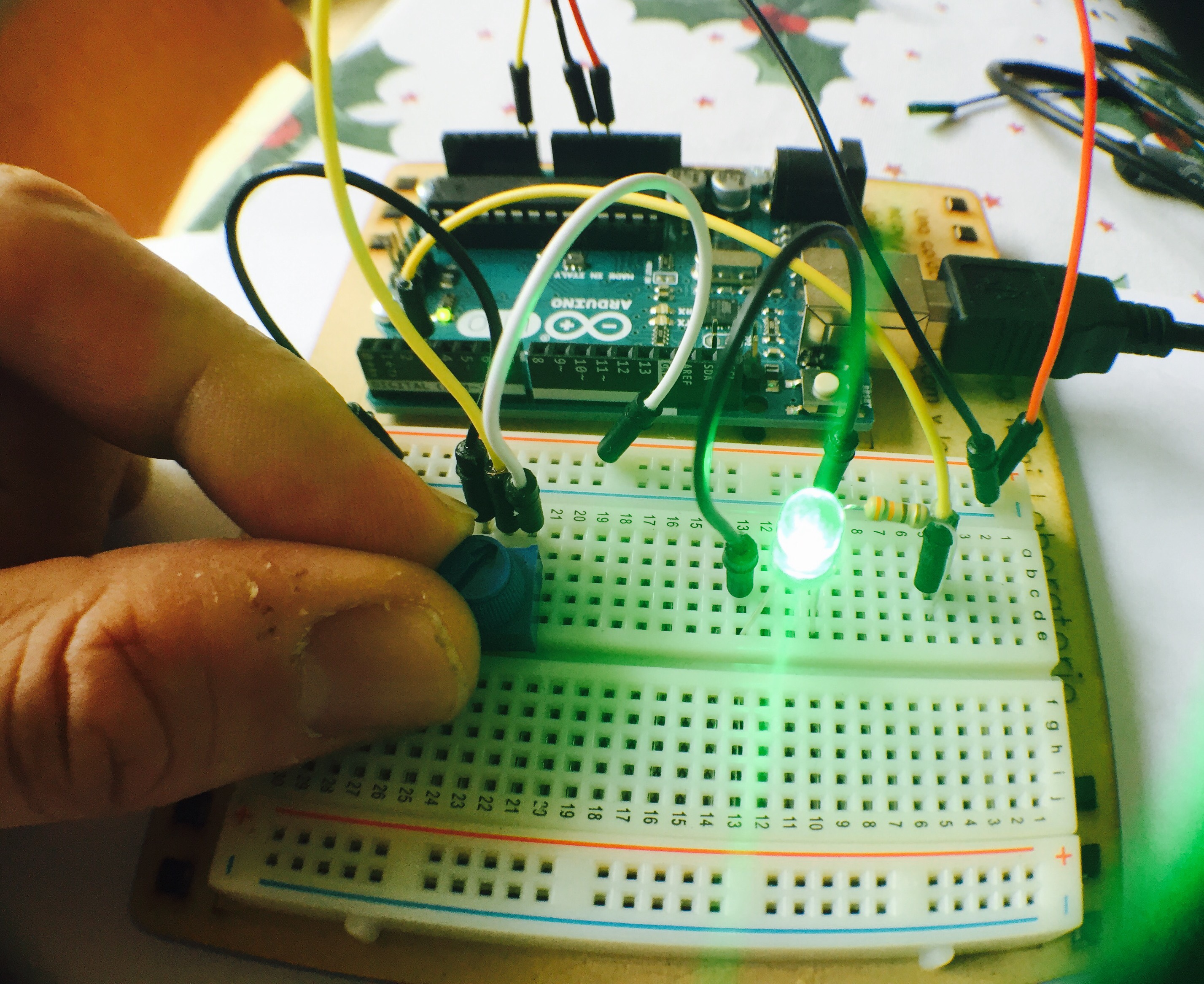

Ahora simplemente cargar el código y al mover la perilla, cambia la intensidad del Led. Pueden usar el potenciómetro también para cambiar el tiempo en el código "Blink" por ejemplo.
