Portalaptop

En esta ocación construiremos una portalaptop como la que ven en la imagen.

Para ello usaremos el programa Fusion 360, que ya la tenemos un poco dominada, para luego cortarlo en la fresadora CNC.

Este trabajo consta de 2 planos, la primera es la estrctura principal en donde se sostendrá la laptop y la segunda es una estructura adicional y opcional; puesto que, servirá de mousepad y porta vasos.

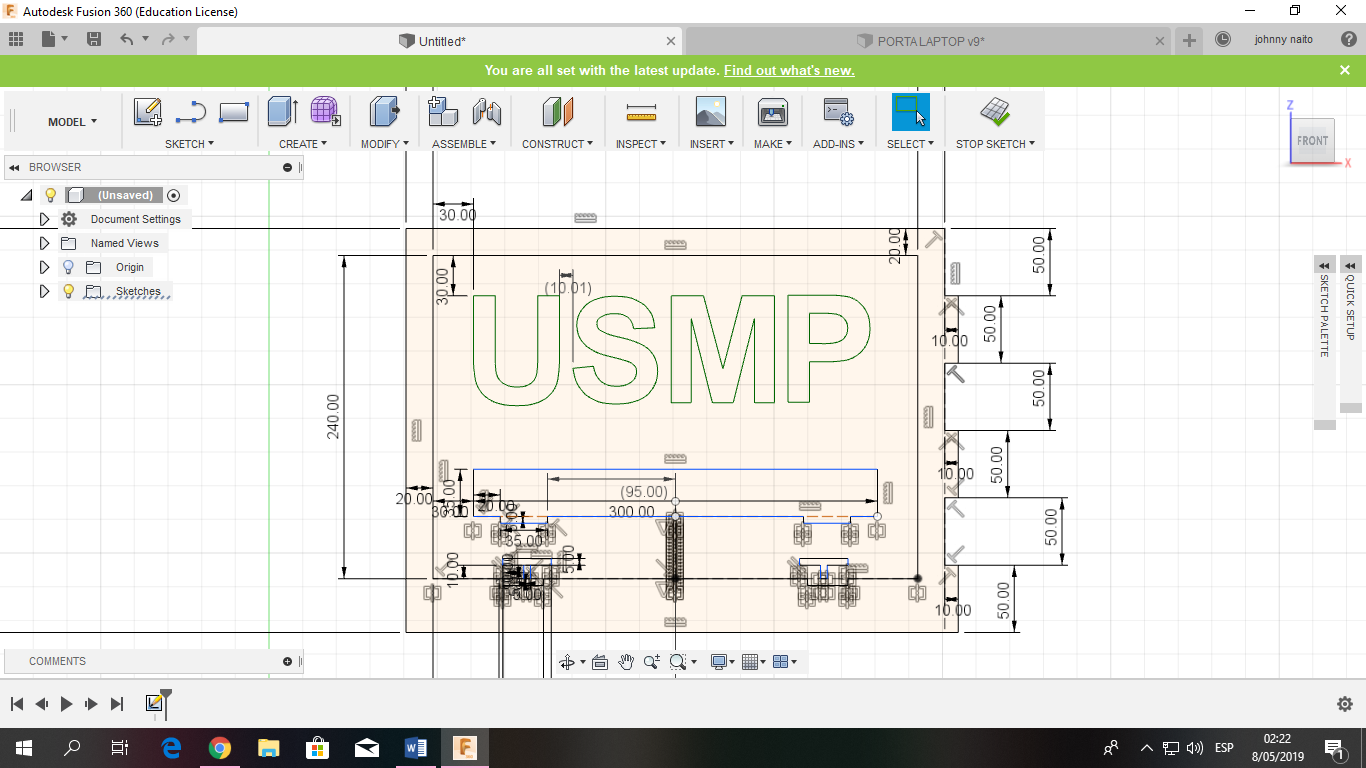

En la primera estructura se puede ver que dice USMP. Esas letras se cortarán en la CNC y servirán como soporte. Esas letras fueron escogidas por mí, por lo tanto ustedes pueden escoger sus propias letras o diseño, pero en esta presentación les expondré lo que hice con mi diseño.

Cabe resaltar que las herramientas ya usadas en el anterior trabajo (line, rectangule,circule,construction, etc) se obviarán sus explicaciones y forma de encontrar ya que ya fueron aprendidas.

Las nuevas herramientas si se explicarán para que les sea más fácil desarrollar.

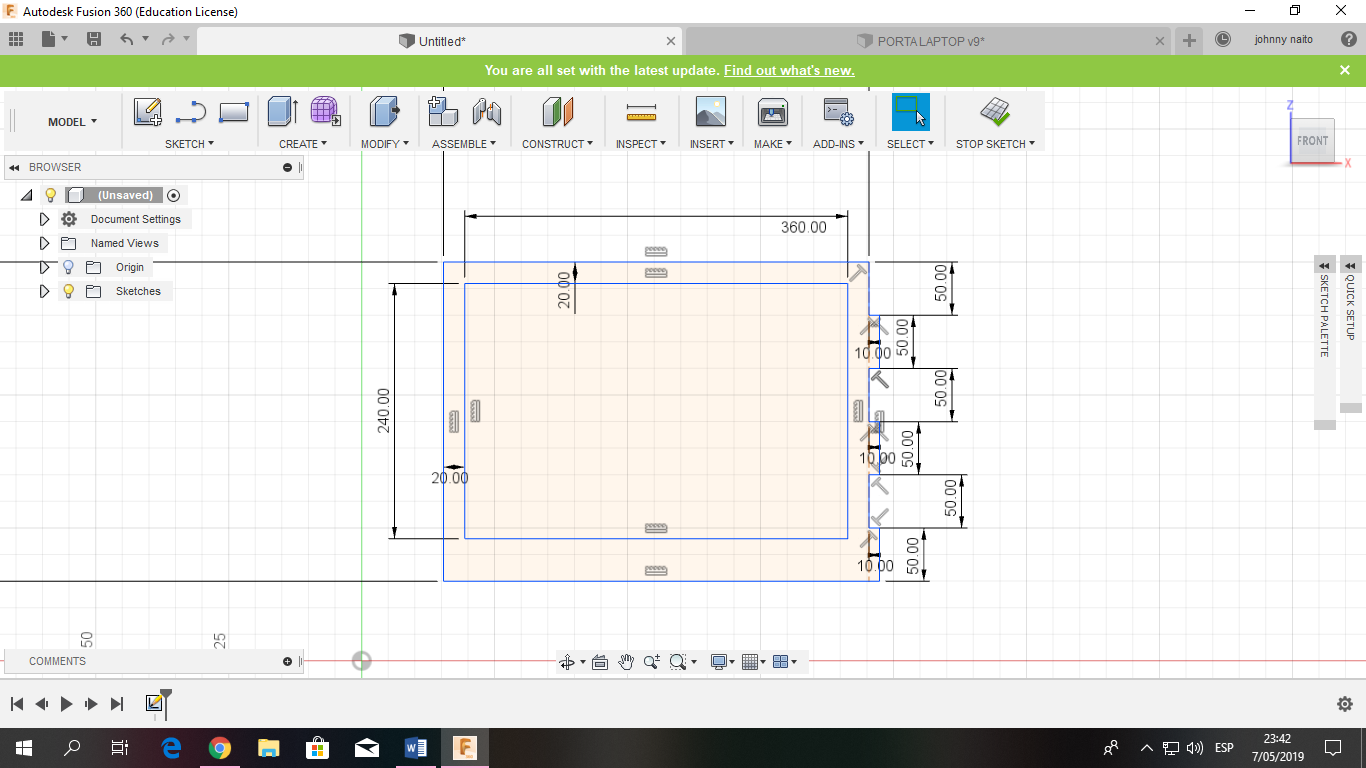

En un nuevo sketch del fusion 360 con la herramienta rectangule creamos un rectángulo de 300mm de alto x 400mm de ancho como en la imagen.

Volvemos "construction" a la linea lateral derecha para luego dibujar los enganches.

Estos enganches servirán para unir al segundo plano (porta vasos y mousepad).

Sus dimensiones, como lo pueden ver, son de 50mm hacia abajo, 10 mm hacia afuera, luego otra vez 50mm hacia abajo pero 10mm hacia dentro y así sucesivamente.

Dibujamos un rectángulo con dimensiones de 240mm de alto y 360mm de ancho dentro del rectángulo principal como verán.

Luego con la herramienta "dimension" mantenemos una distancia de 20mm del lado superior e izquierdo del rectángulo principal.

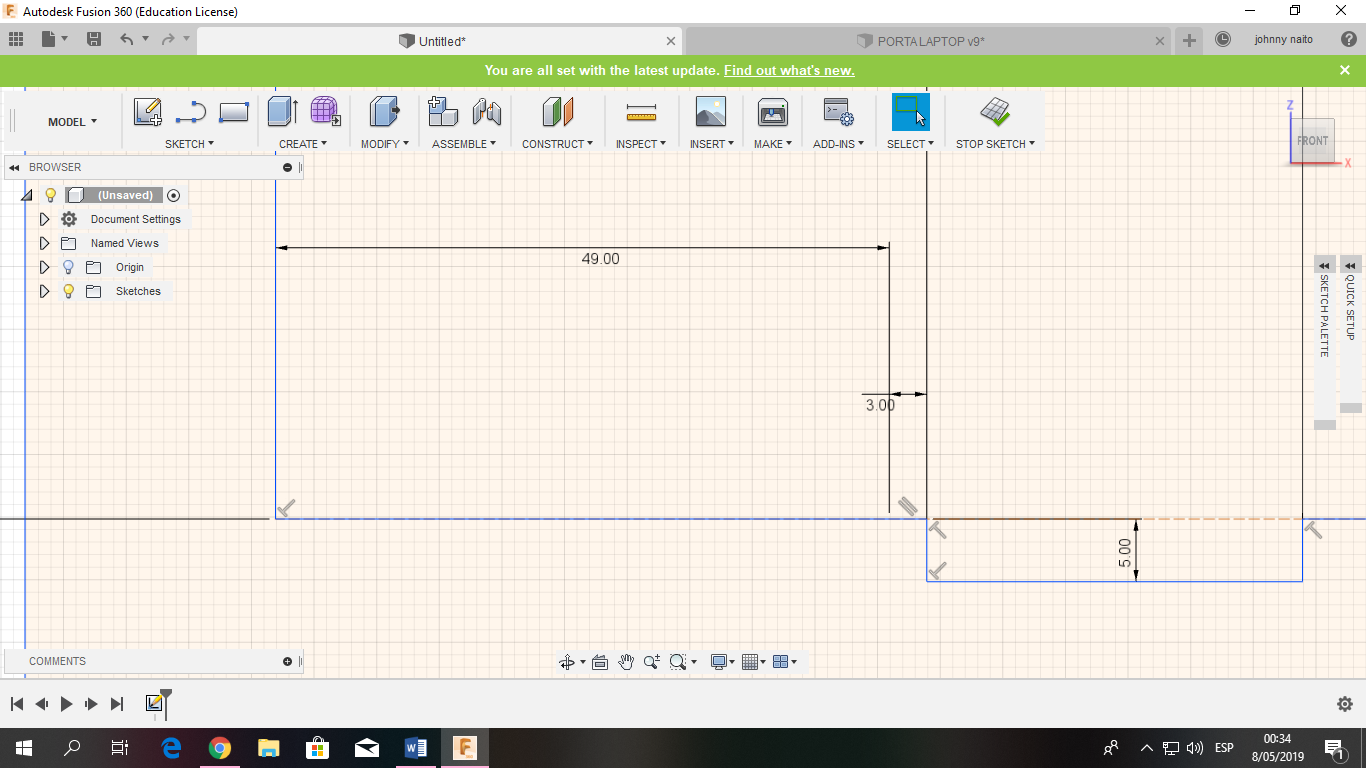

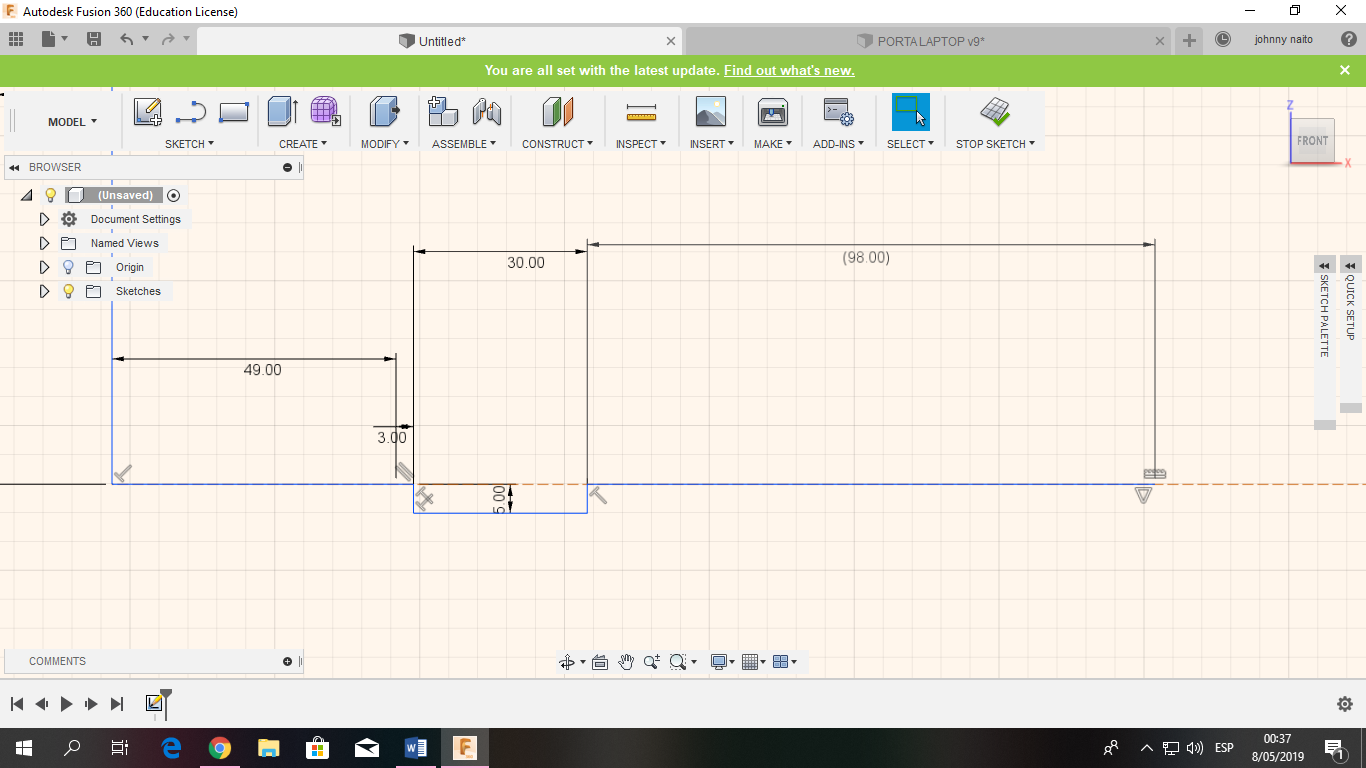

Hacemos "construction" la linea inferior y dibujamos una linea horizontal de 49mm para luego CONTINUARLO otra vez con "line" pero de 3mm. Esto es importante para tener las medidas correctas del soporte inferior.

Ahora continuamos con "line" dibujando una linea de 5mm hacia abajo, 30mm hacia la derecha, 5mm hacia arriba y finalmente 98mm hacia la derecha.

Pueden guiarse por la foto.

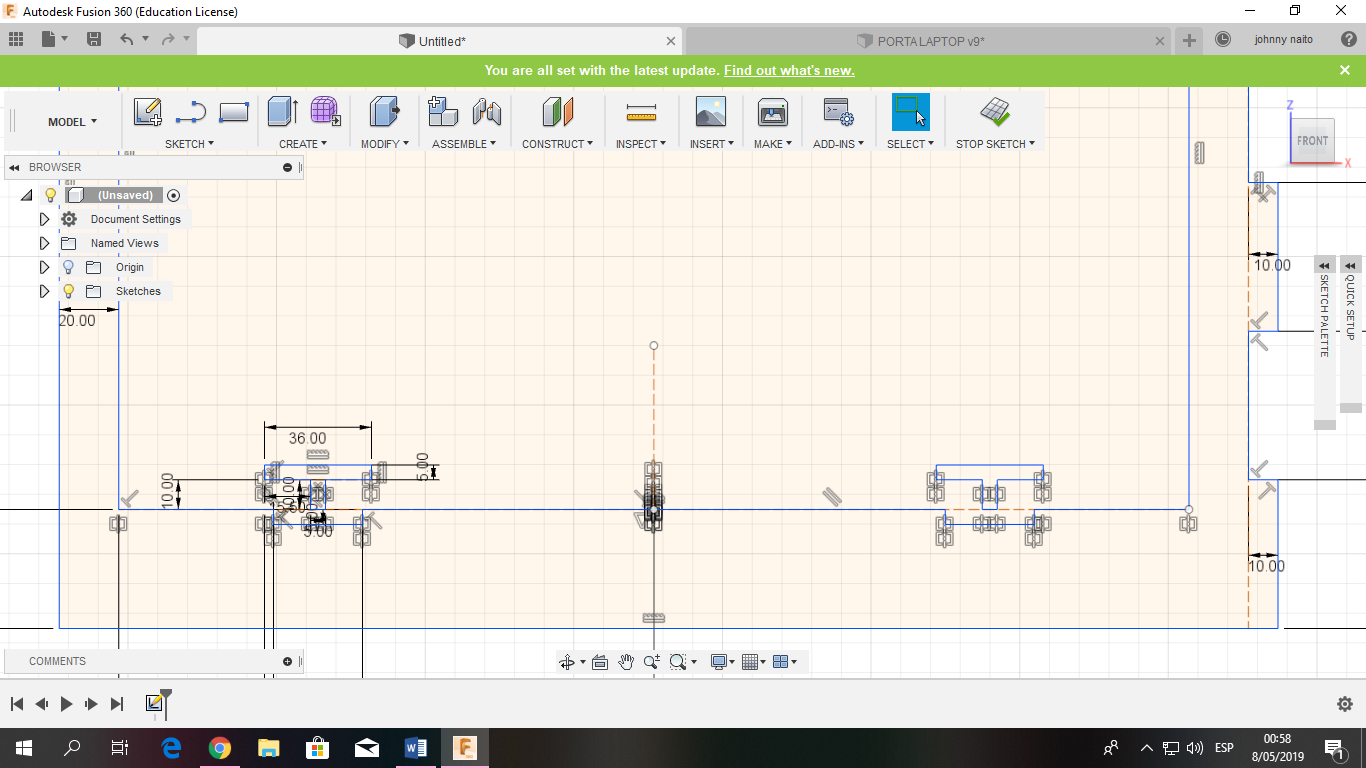

Tendremos que hacer lo mismo en el otro lado; así que, con la herramienta "mirror" copiaremos lo de la derecha hacia la izquierda.

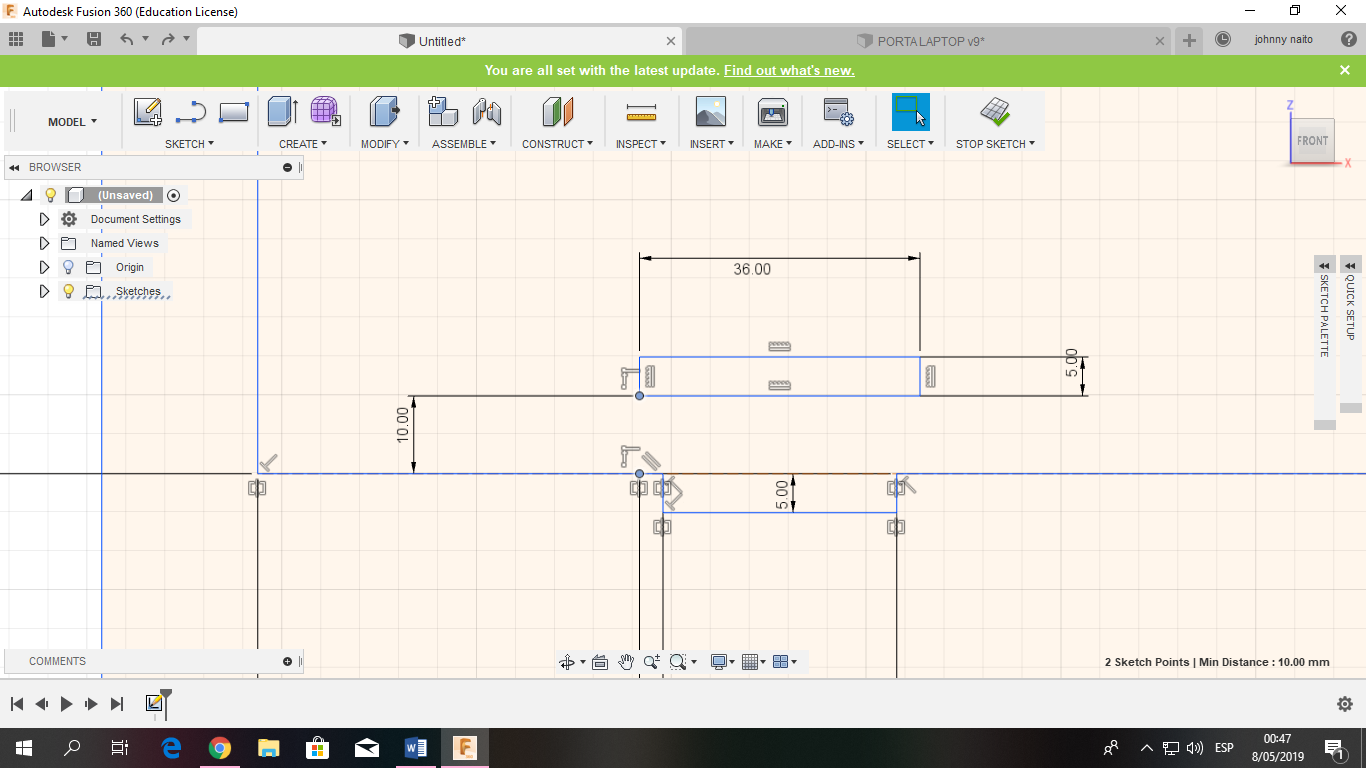

Ahora dibujaremos un rectángulo, el vértice de origen del rectángulo debe ser VERTICALMENTE COLINEAL con el punto que separa la linea de 49mm y 3mm como ven en la imagen.

Ademas el rectángulo debe tener una separación de 10mm con la recta inferior (la que está en "construction")

La linea inferior de este nuevo rectángulo lo volvemos "construction" y dibujamos una linea de 31,5mm a la derecha, 10mm hacia abajo, 5mm hacia la derecha, 10mm hacia arriba y 31,5mm hacia derecha.

Con "mirror" hacemos lo mismo en el otro lado.

Ahora dibujamos otro rectángulo de dimensiones 35mm de alto x 300mm de ancho con una separación con la linea lateral izquierda del rectángulo que lo contiene de 30mm.

Volvemos "construction" la linea inferior y dibujamos una linea de 20mm hacia la izquierda, 5mm hacia abajo, 35mm hacia la derecha, 5mm hacia arriba y 95mm hacia la derecha.

Hacemos lo mismo en el otro lado con "mirror".

Esta plataforma servirá como la base en donde se va a apoyar la laptop.

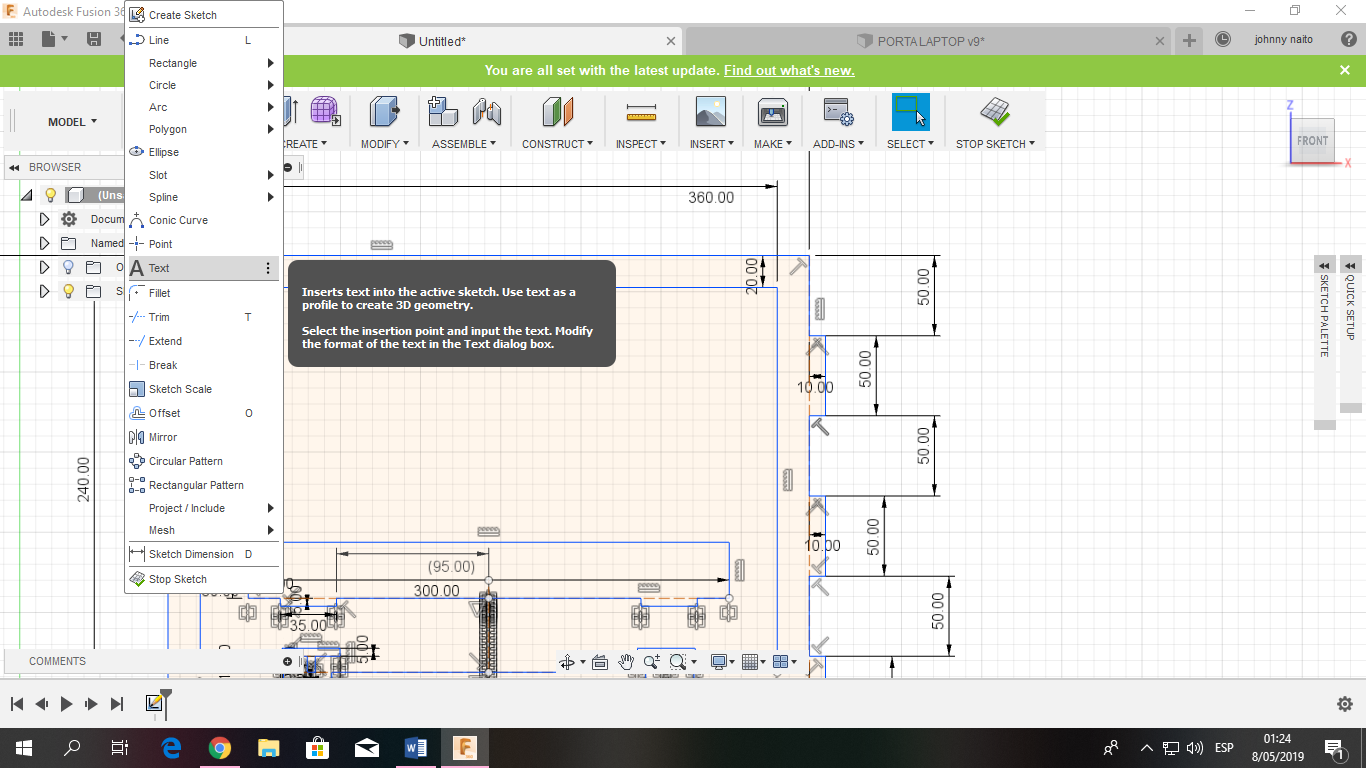

Ahora usaremos la herramienta "text" que está en la pestaña "sketch" para poner nuestras letras.

Nos saldrá una pestaña como en la imagen, en la cual pondremos primero la letra que queremos osea la U, luego la altura que es de 112mm, y en estilo de texto ponemos que sea en negrita.

NOTA: LAS ALTURAS DE LAS LETRAS VARIA SEGÚN CADA DISEÑO.

YO PREVIAMENTE HICE UN PEQUEÑO CÁLCULO PARA SABER CUANTO DEBÍA SER EL TAMAÑO DE LAS 4 LETRAS PARA QUE ENCAJEN BIEN.

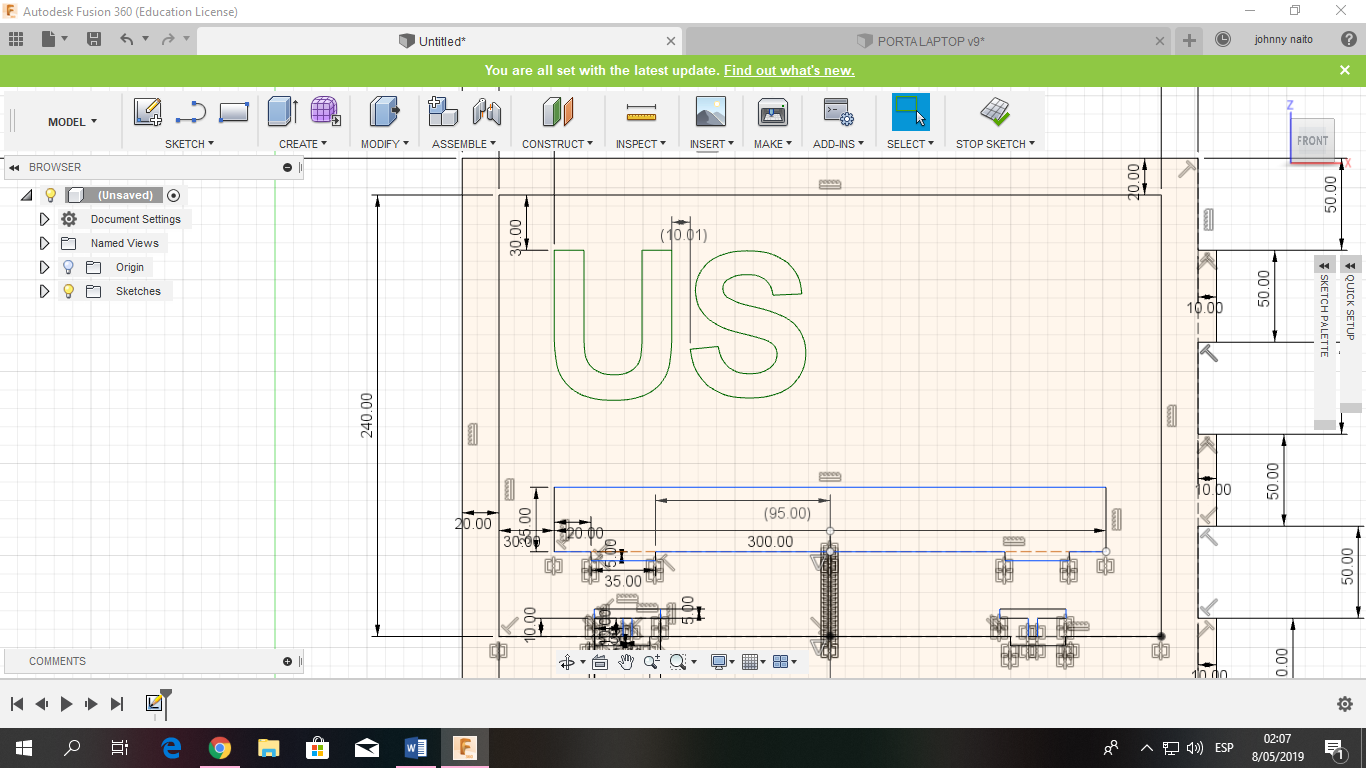

Hacemos click derecho sobre la letra y ponemos "explode" y quedará como la segunda imagen.

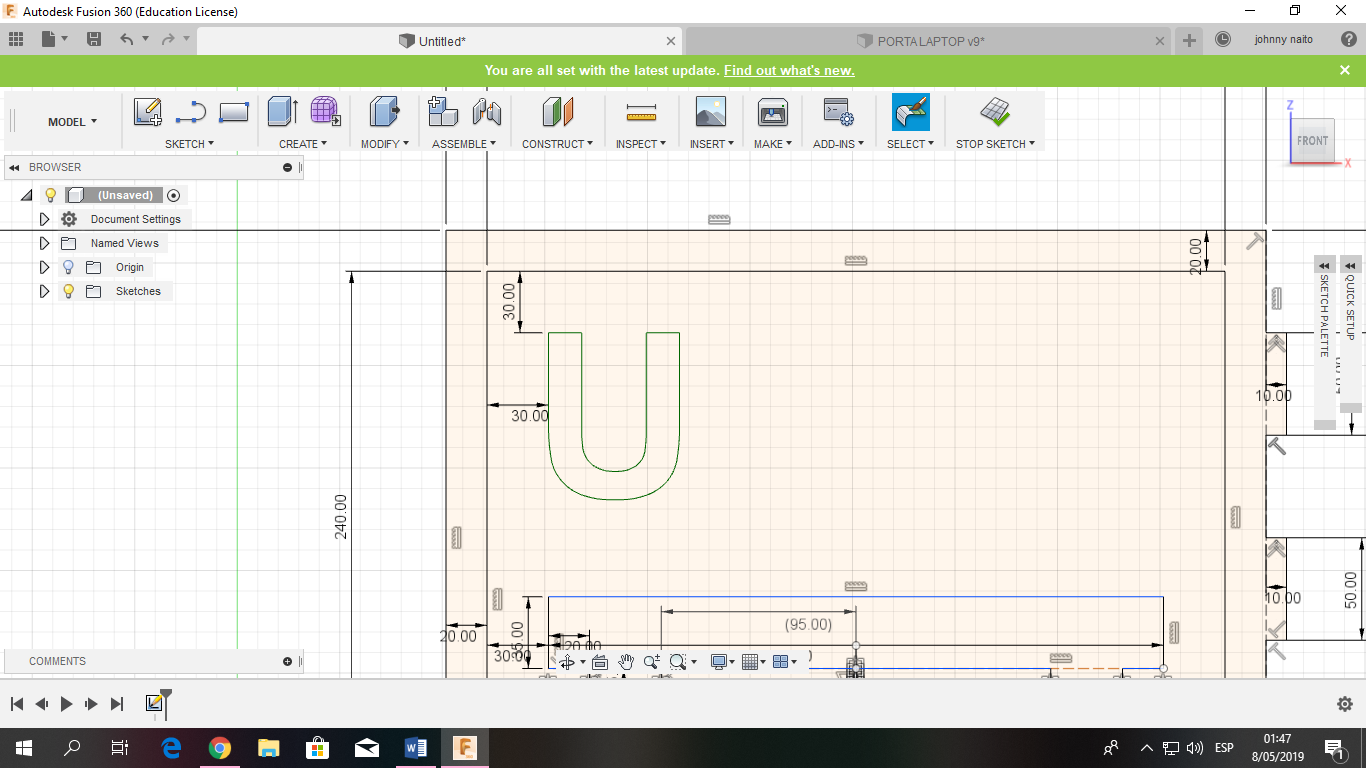

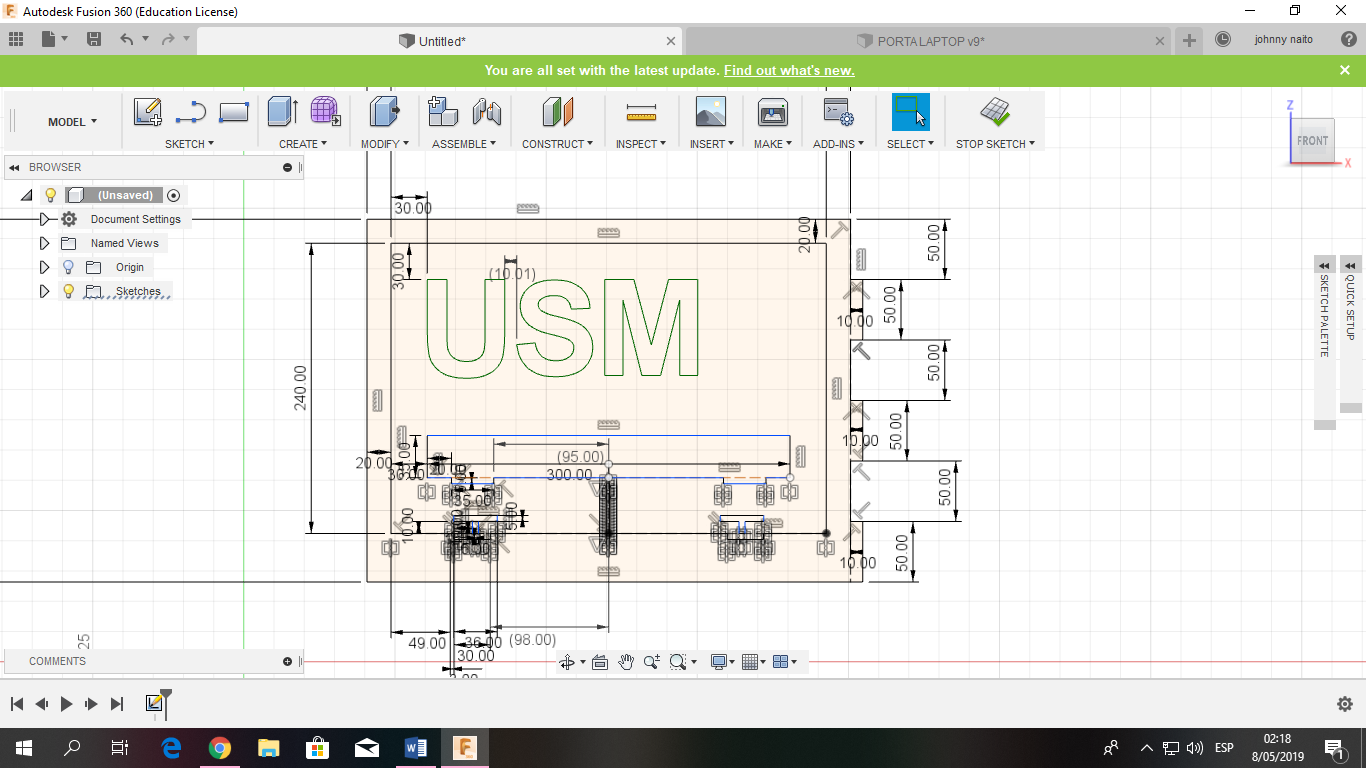

Ponemos como distancia de separación entre la letra y el lateral izquierdo del rectángulo 30mm y también 30mm al lado superior del rectángulo.

Hacemos lo mismo para la letra S pero en este caso su altura es de 108mm y luego debemos poner como distancia de separación entre letras de 10mm.

Con la letra M ponemos de altra 111mm e igualmente 10mm de separación.

Para la P pondremos 111mm de altura.

Ahora tendremos que usar las herramientas "line" y "spline" para delinear las letras, pues las letras de predeterminadas de fusion a la hora de cortarlo nos darán un error.

Ahora pondremos los topes en las letras, estos sirven para que las letras puedan introducirse en la madera.

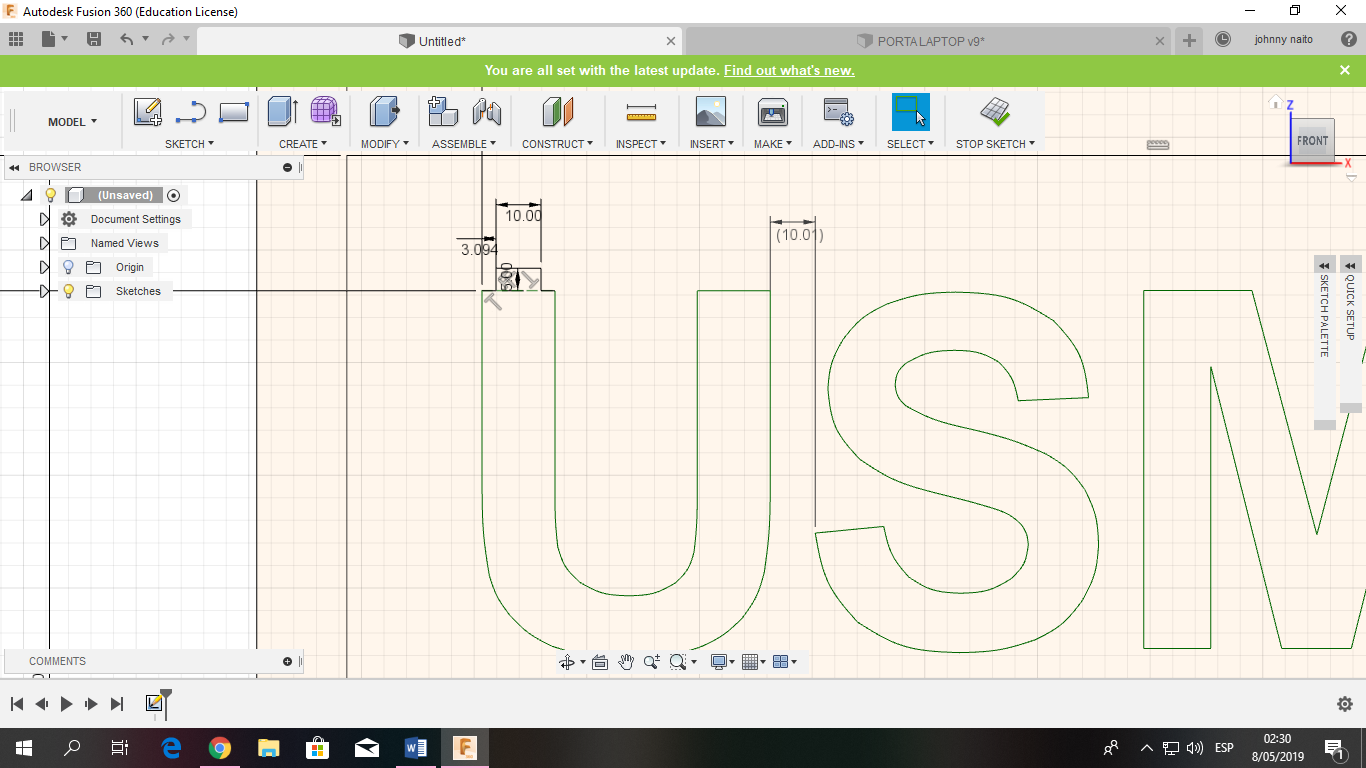

Empezaremos con la parte superior de la letra U, en uno de sus brazos en la linea superior lo volvemos "construction" para dibujar una linea de 3.094mm hacia la derecha, 5mm hacia arriba, 10mm hacia la derecha, 5mm hacia abajo y 3.094mm a la derecha.

Lo realizaremos en los 2 brazos como en la imagen.

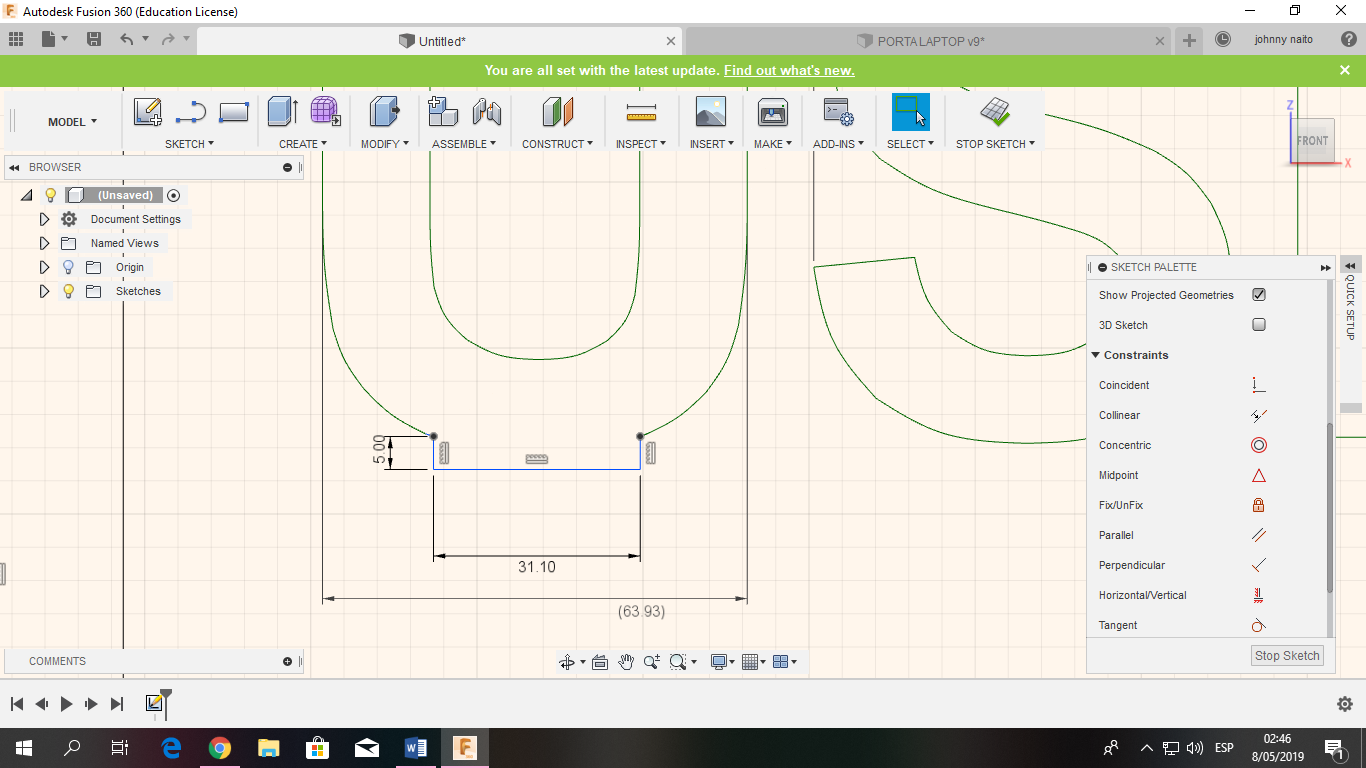

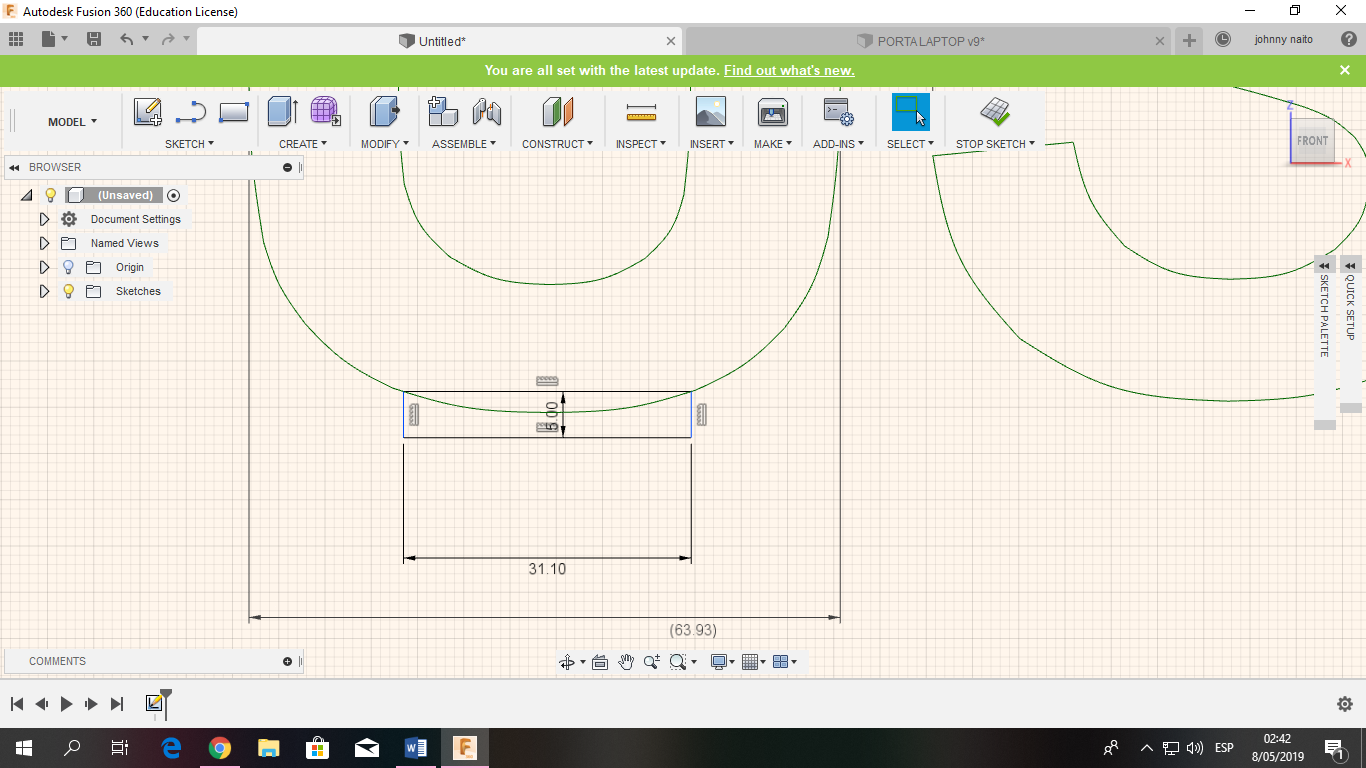

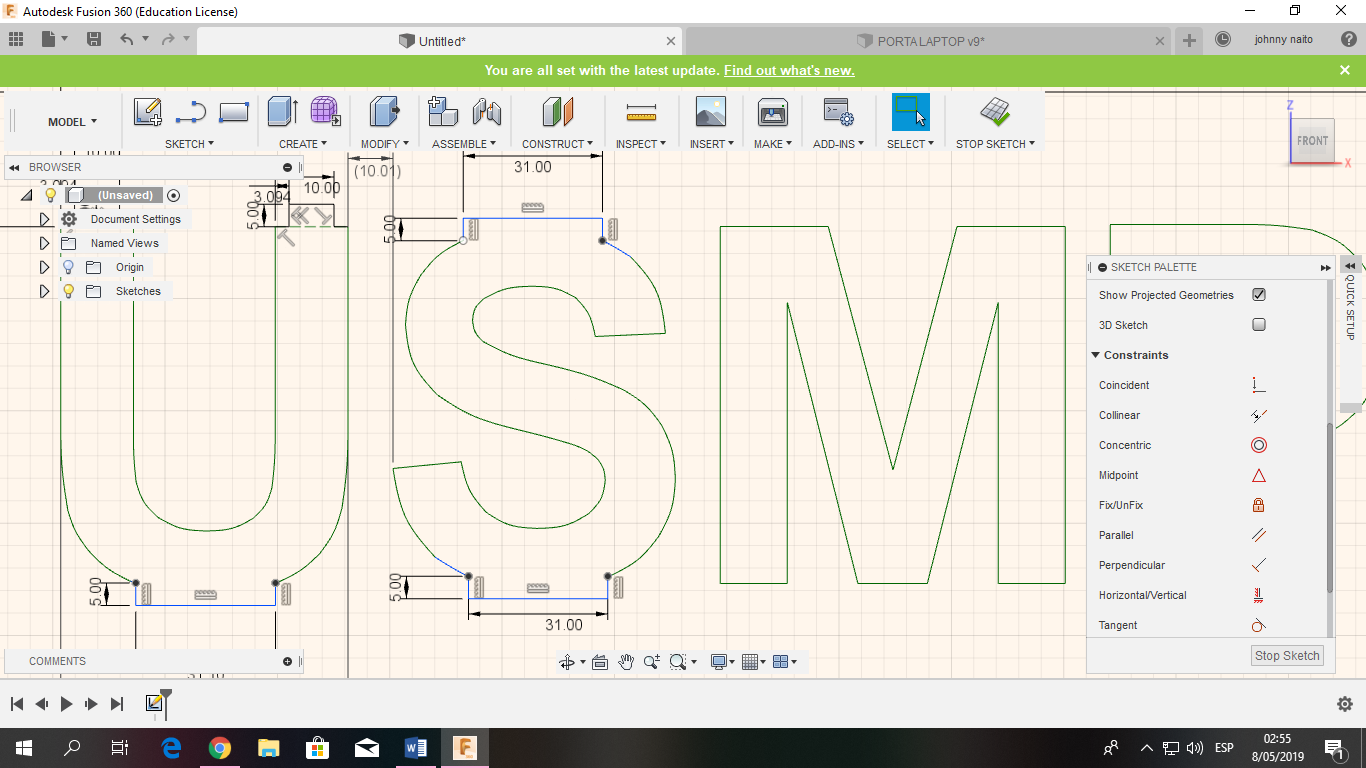

Para la zona inferior dibujamos un rectángulo de 5mm de alto x 32.10mm de ancho.

Luego aplicamos la herramienta "coincident" para que los vértices superiores estén dentro de la linea de la letra U.

Finalmente con "trim" cortamos las partes sobrantes.

Haremos lo mismo con la letra S solo que en esta el rectángulo será de 5mm x 31mm.

Aplicamos igual el "coincident".

Y usamos "trim".

Hacemos lo mismo en la parte inferior también.

Para la parte superior de la letra M hacemos los mismo que la U.

Dibujamos una linea de 7mm hacia la derecha, 5mm hacia arriba, 10mm a la derecha, 5mm hacia abajo y 7.01mm a la derecha.

Hacer lo mismo en el otro lado.

Para las patas EXTERNAS de la M dibujaremos linea de 2.4525mm a la derecha, 5mm hacia abajo, 10mm hacia la derecha, 5mm hacia arriba y 2.4525mm hacia la derecha.

Para la pata del medio dibujaremos una linea de 2.7235mm hacia la derecha, 5mm hacia abajo, 10mm a la derecha, 5mm hacia arriba y 2.7235mm hacia derecha.

Para la P volvemos "construction la linea superior y dibujamos una linea de 3.0215mm hacia la derecha, 5mm hacia arriba, 10mm a la derecha, 5mm hacia abajo y 12.723mm a la derecha.

Para la parte de abajo de la P, las medidas de la linea son todas iguales excepto la ultima que envés de 12.723mm es 3.0215mm.

Ahora toca hacer los orificios en donde se introducirán los topes de las letras. Los orificios para los topes superiores de las letras irán debajo de la linea que ven en la imagen y para los topes inferiores irán por arriba de la linea.

Los orificios serán rectángulos de 4mm de alto, pues el material tiene 4mm de grosor, y el ancho será el mismo que el de los topes.

Los orificios tanto superiores como inferiores tendrán una distancia a la linea antes mencionada de 8mm.

Empezaremos con el tope inferior de la letra U.

Lo primero que debemos hacer es medir la distancia entre el lateral del rectángulo y donde empieza el tope.

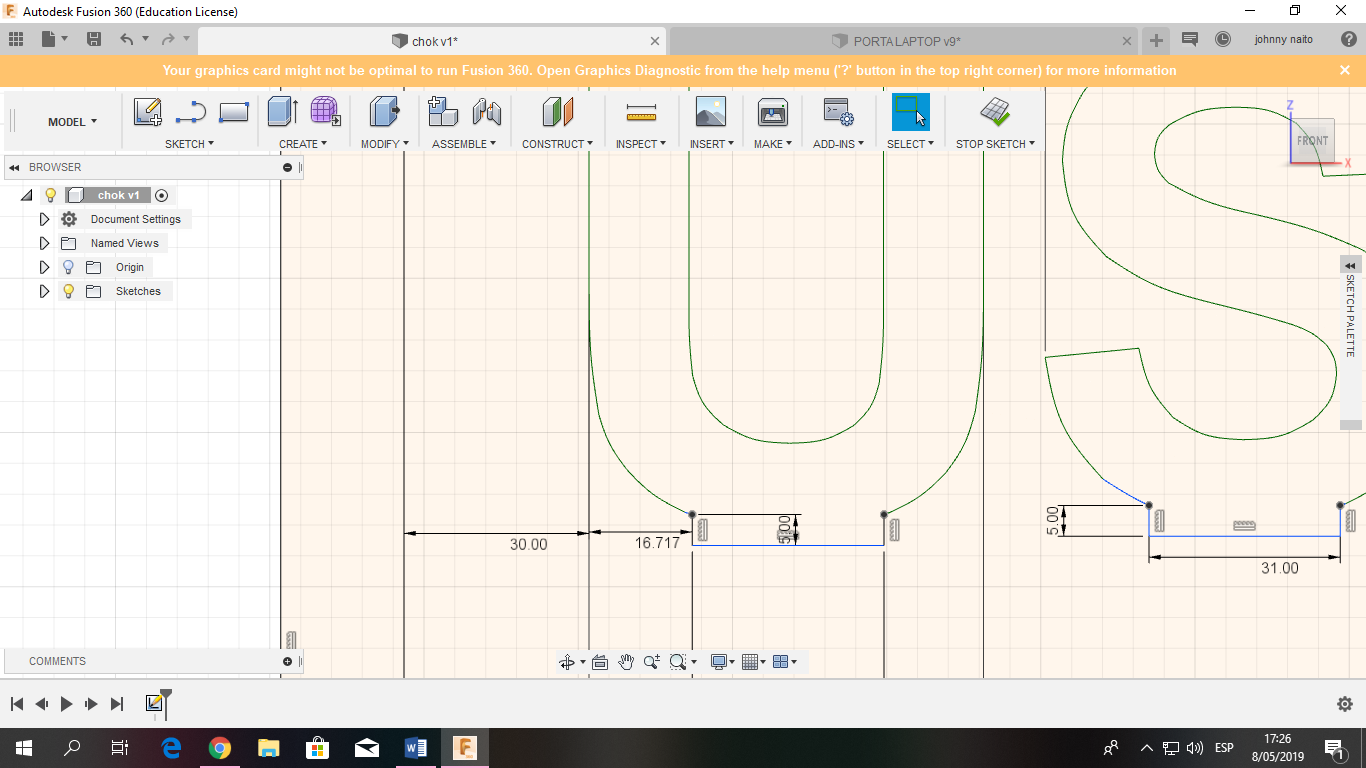

En la imagen podrán ver que del lateral hasta el borde de la LETRA hay 30mm y de ese borde hasta donde empieza el tope hay 16.717mm.

Tendremos que sumarlos (46.717mm) para saber la ubicación en donde se hará el orificio.

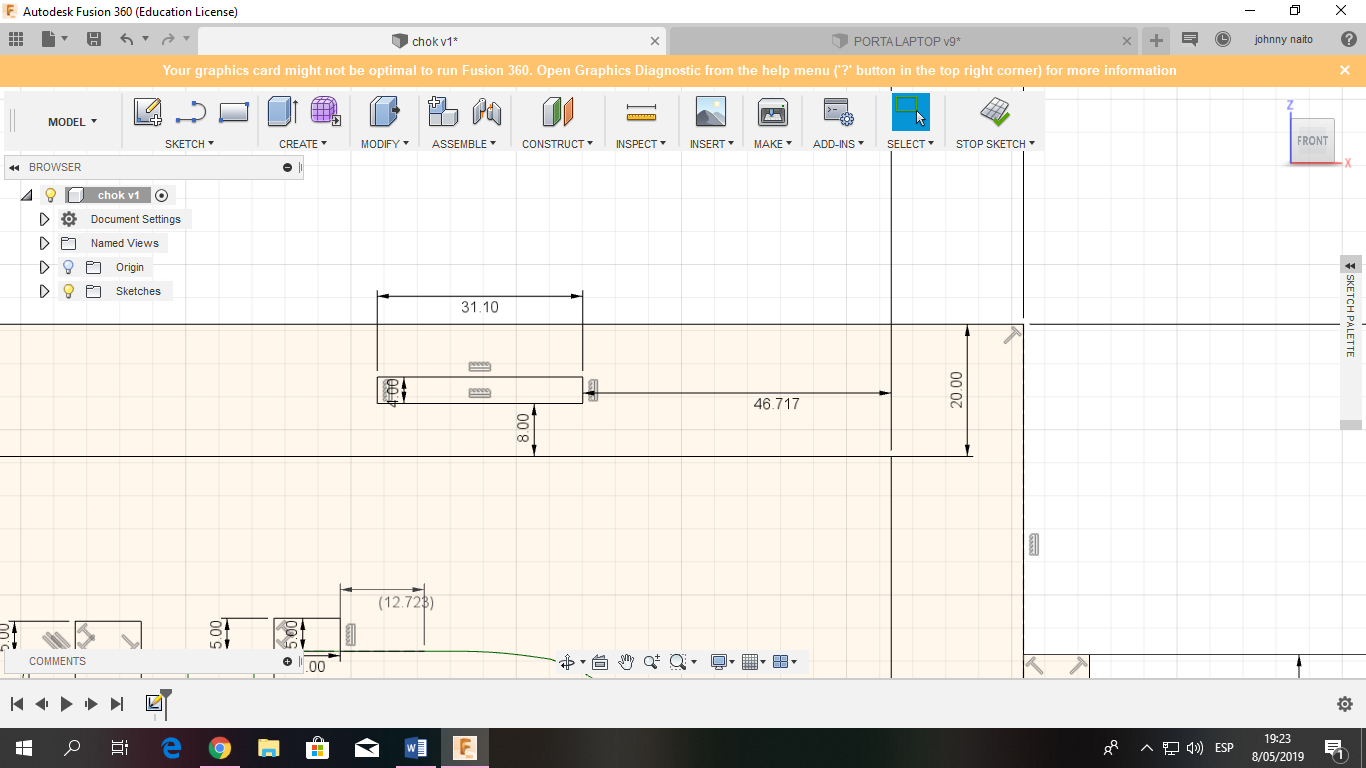

Como verán el rectángulo dibujado se encuentra en la parte superior de la linea, pues es para el tope inferior, tiene un alto de 4mm como lo dijimos y un ancho de 31.1mm que es el mismo ancho del tope.

Ademas el rectángulo está separado 8mm de la linea y separado 46.717mm del lateral como lo explicamos en el anterior paso.

Para el tope del primer brazo de la U hacemos lo mismo, medimos la distancia. (33.094mm)

Quedaría como la imagen, la distancia a la linea horizontal siempre será de 8mm para todos los orificios.

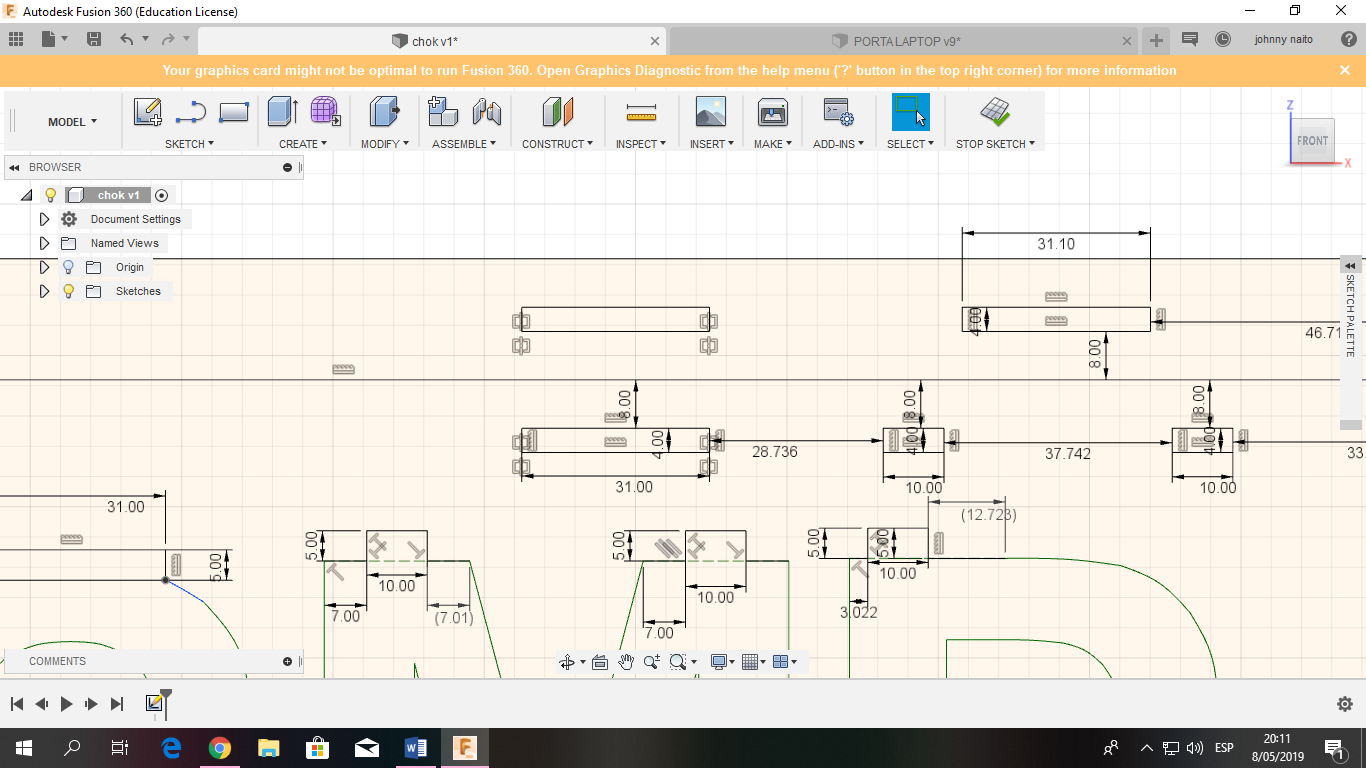

Para el orificio del brazo derecho mediremos la distancia entre los topes que es 37.742mm.

Los orificios para la U quedan de esa manera.

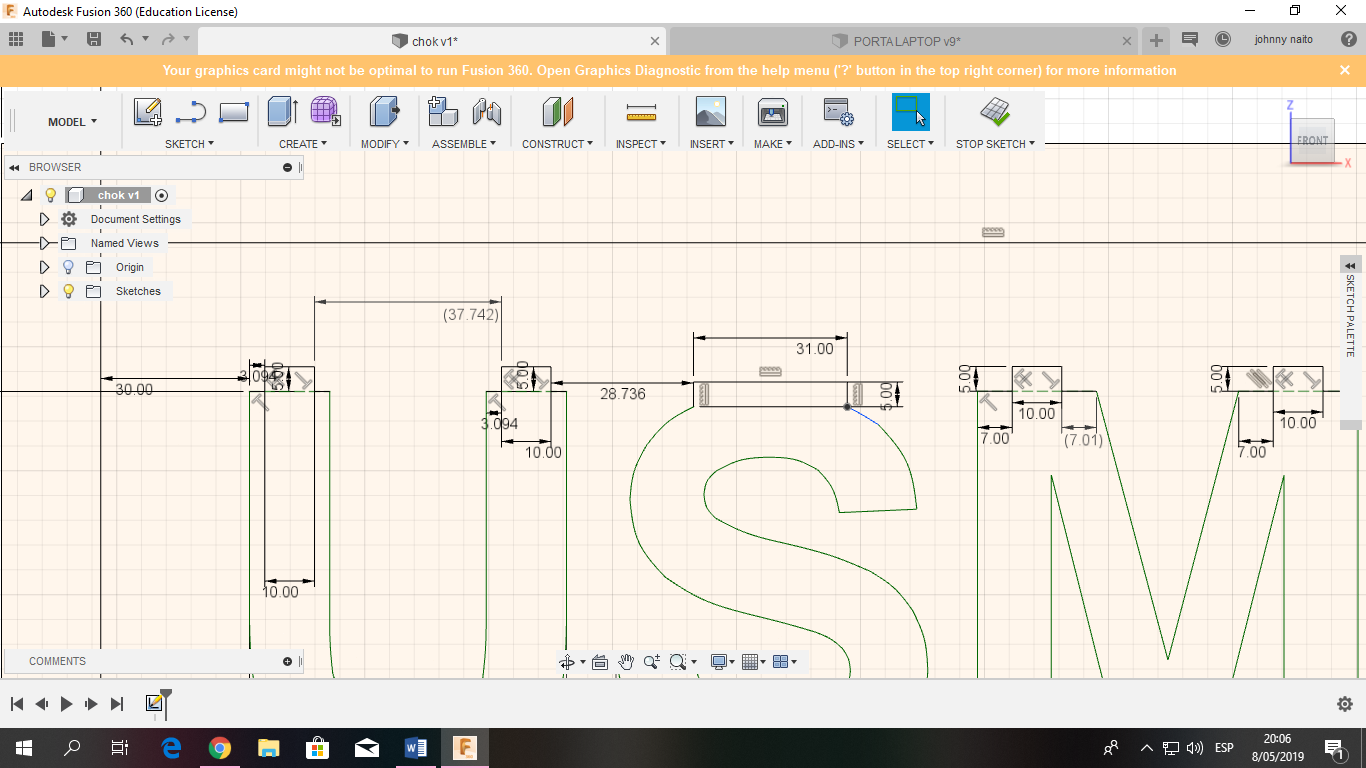

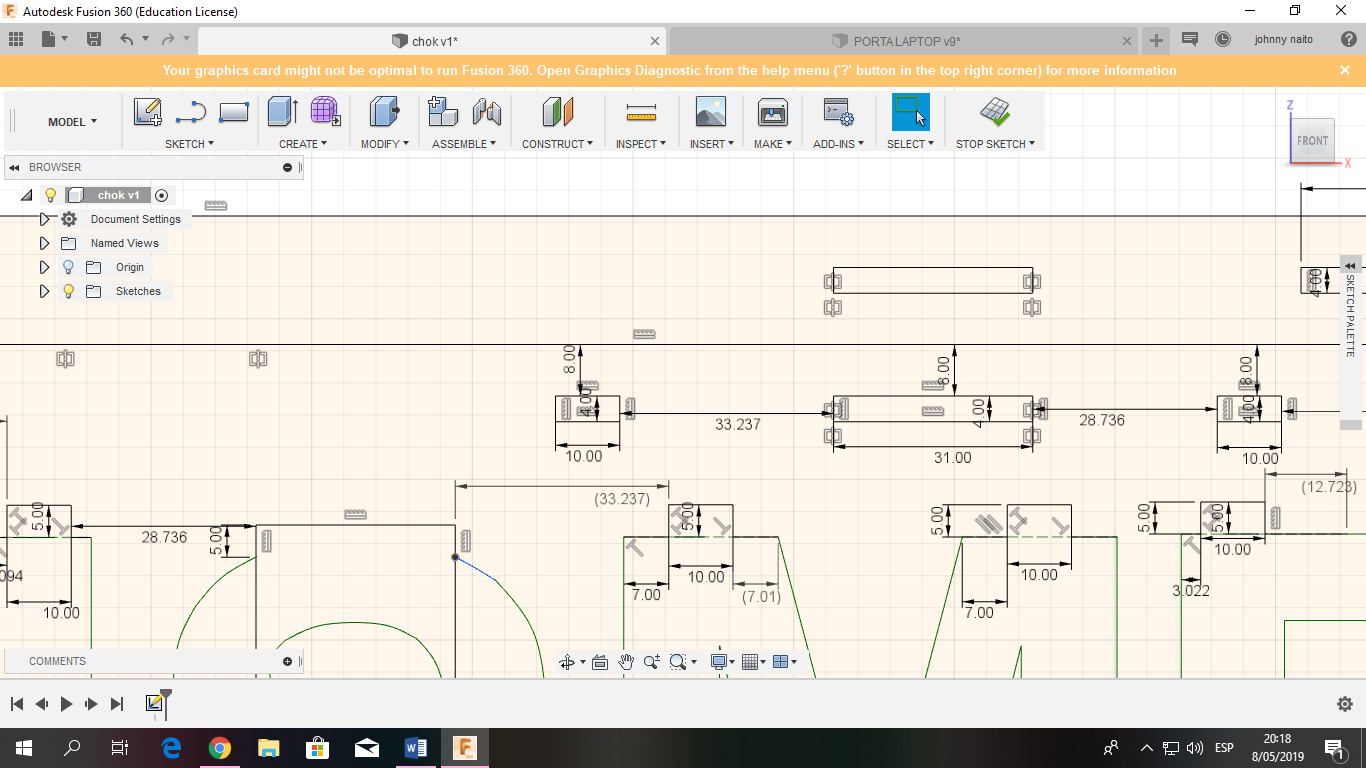

Hallamos la distancia entre el segundo tope superior de la U y el de la S que serían 28.736mm.

También anotamos el ancho el tope (31mm) para el orificio.

Para la S he hecho el orificio tanto arriba como abajo con "mirror" pues los topes tienen las mismas dimensiones.

Ahora medimos la distancia entre el tope superior de la S y el tope superior izquierdo de la M (33.237mm)

Apuntamos el ancho del tope de M (10mm)

orificio para el tope superior izquierdo

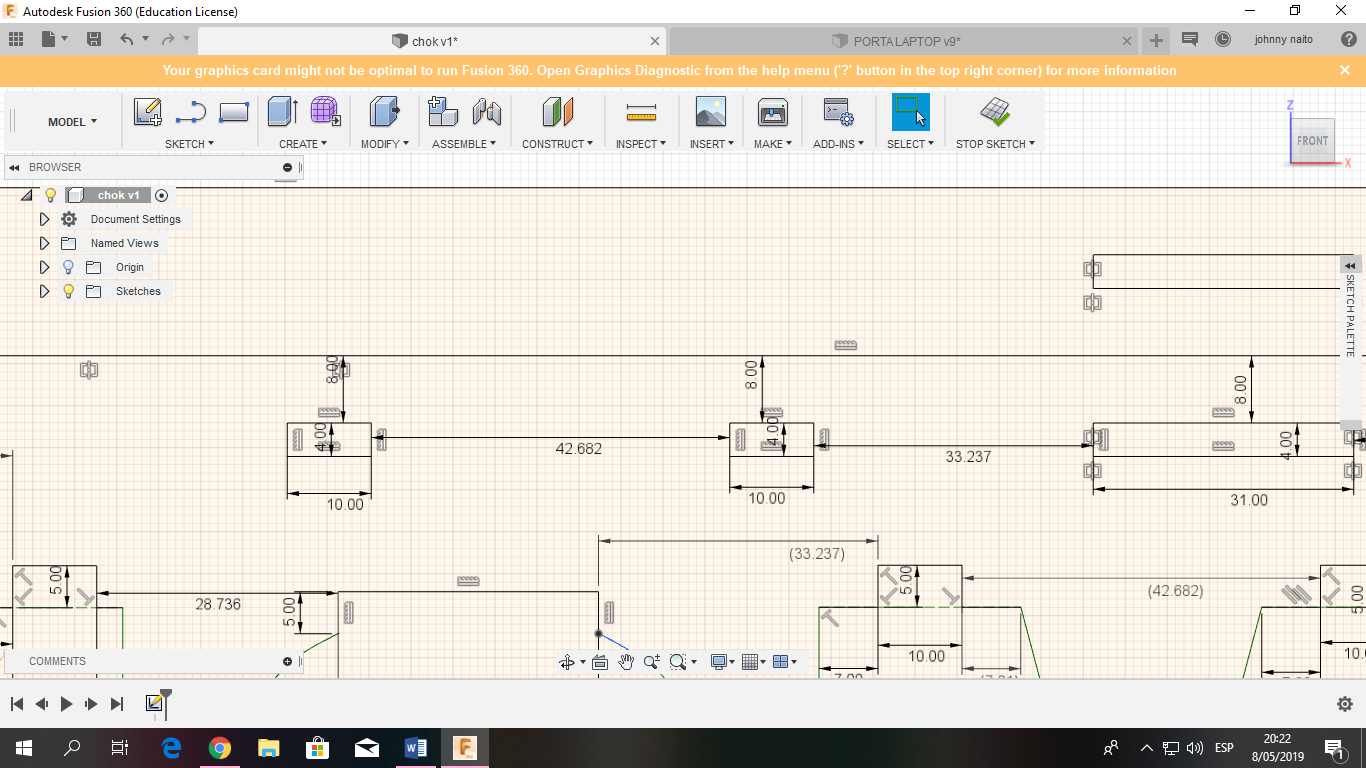

Hallamos la distancia entre el primer tope superior y el segundo (42.682mm)

Orificios para los topes superiores de M

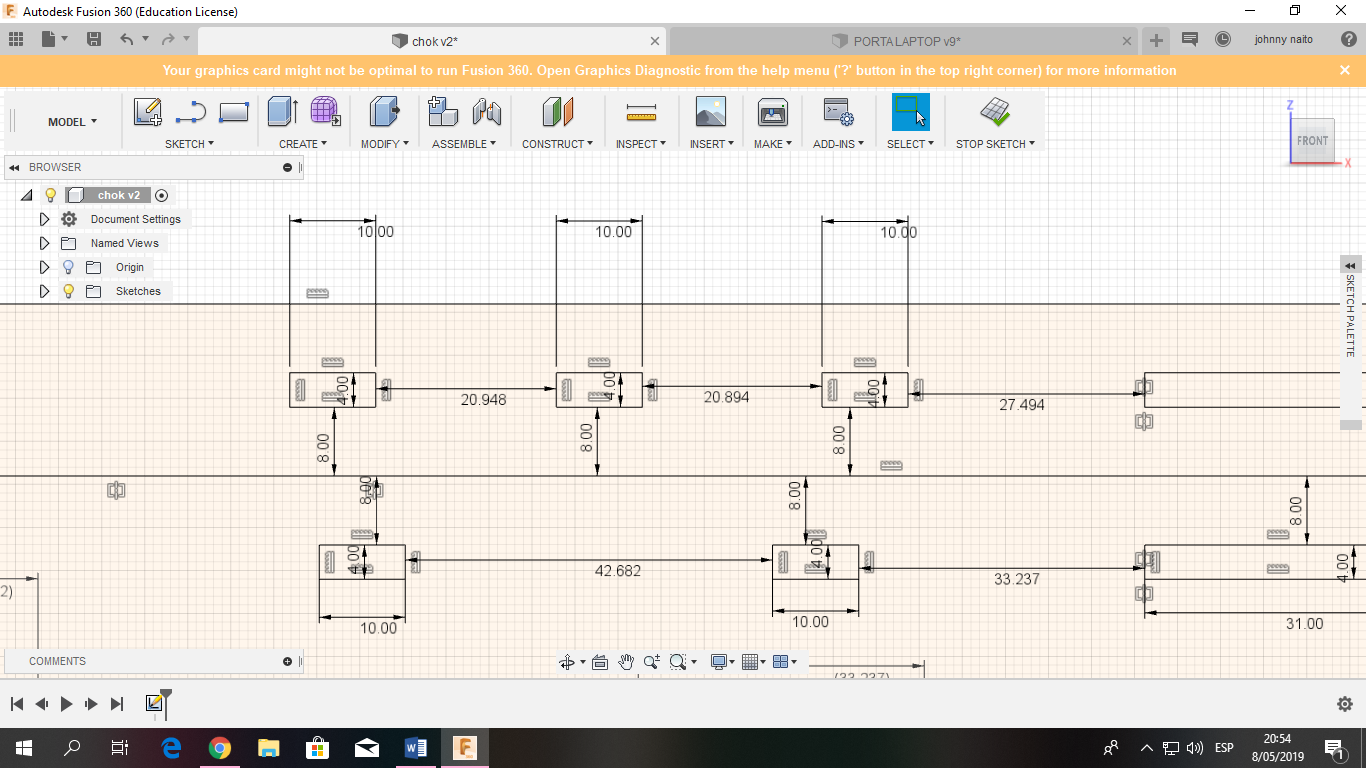

Seguimos con los topes inferiores de la M

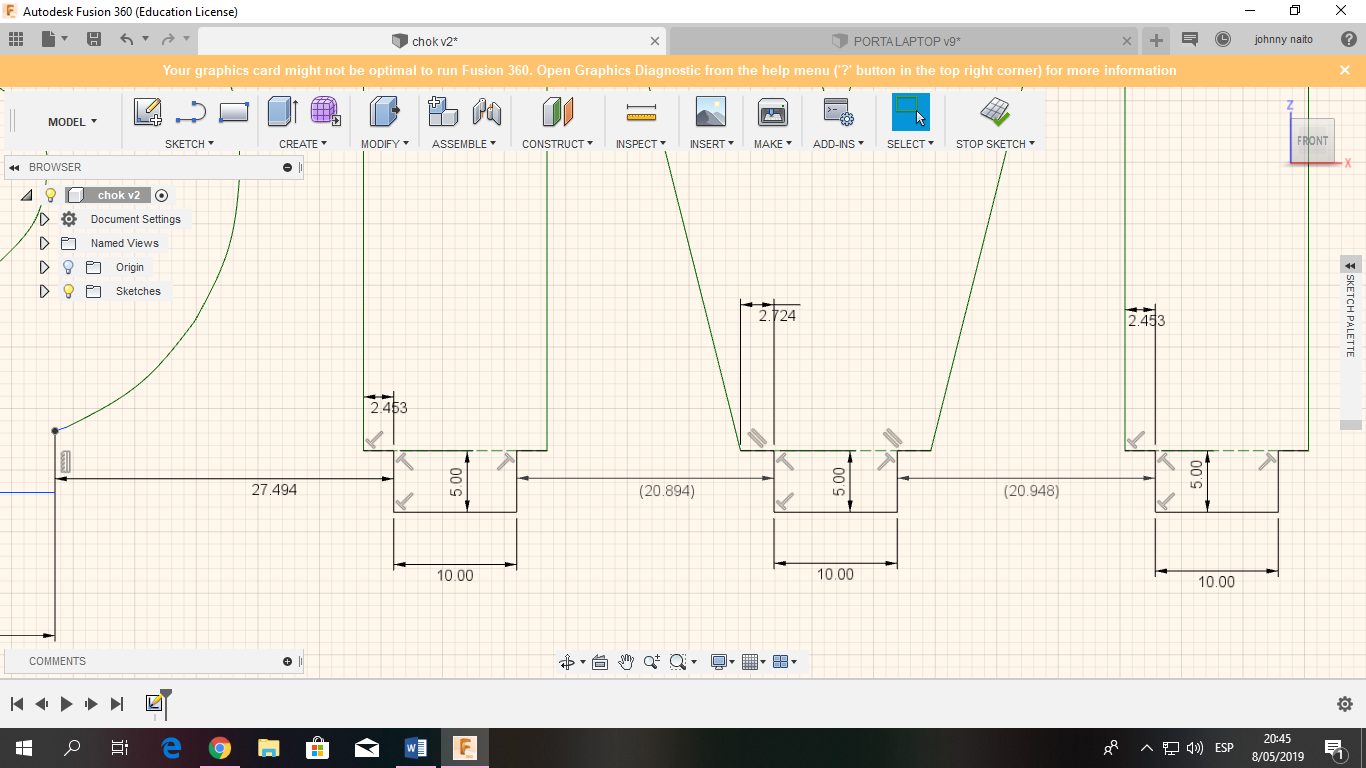

Hallamos la distancia entre el tope inferior de la S y el izquierdo de la M (27.494mm).

Orificio para el tope inferior izquierdo.

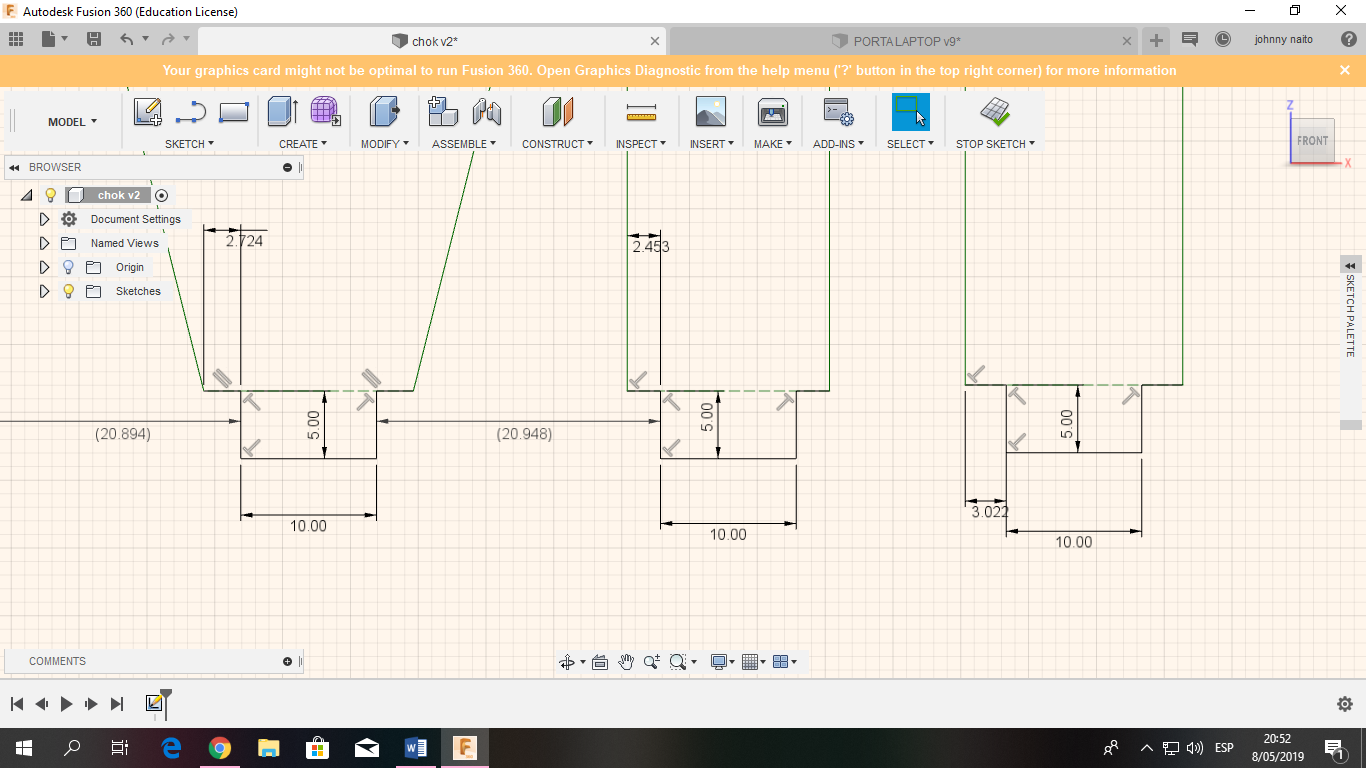

Hallamos la distancia entre el tope inferior izquierdo y el medio (20.894mm)

Orificio para el tope inferior medio.

Hallamos la distancia entre el tope inferior medio y el derecho (20.948mm).

Todos los orificios para la letra M.

Ahora haremos los orificios para la P

Hallamos la distancia entre el tope superior derecho de M y el de la P (20.096mm).

Al igual que la S lo hicimos en los 2 lados con "mirror" pues tienen las mismas medidas.

Eso sería todo para el primer plano.

La segunda parte del portalaptop la desarrollaremos en el mismo sketch al costado.

Empezaremos dibujando un rectangulo de 150mm de ancho x 300mm de alto.

Volvemos "construction" la linea izquierda y dibujamos con linea 50mm hacia abajo, 10mm derecha, 50mm abajo, 10mm izquierda, 50mm abajo, 10mm derecha, 50mm abajo, etc como en la imagen.

Dibujamos un circulo de 70mm de diámetro como en la imagen.

Dibujamos un circulo de 8mm de diámetro y lo multiplicamos horizontalmente con "rectangular pattern".

Usamos de nuevo la herramienta y lo multiplicamos verticalmente.

Completamos los 4 lados y quedaría como la imagen.

Ahora faltan hacer las ultimas cosas, por un error de la fresa tendremos que crear orificios circulares en los machos y en las hembras.

Los machos son las partes puntiagudas en donde se mete la esquina como en la primera imagen.

Las hembras son las puntas que salen como la segunda imagen.

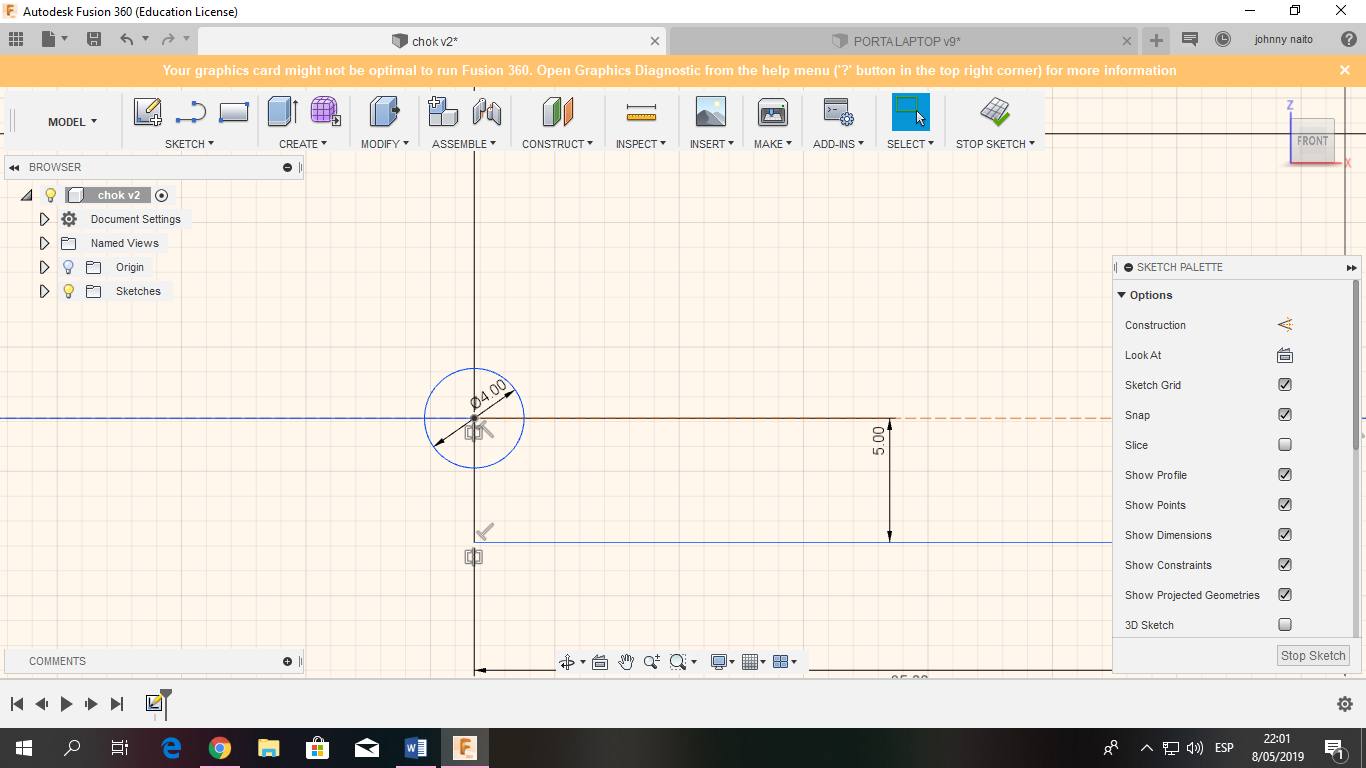

En el caso de los machos se dibujará un circulo de 4mm de diámetro en el vértice (en la punta saliente).

Son 4mm por el tamaño de la fresa.

Con "trim" cortamos lo que no sirve y quedaría.

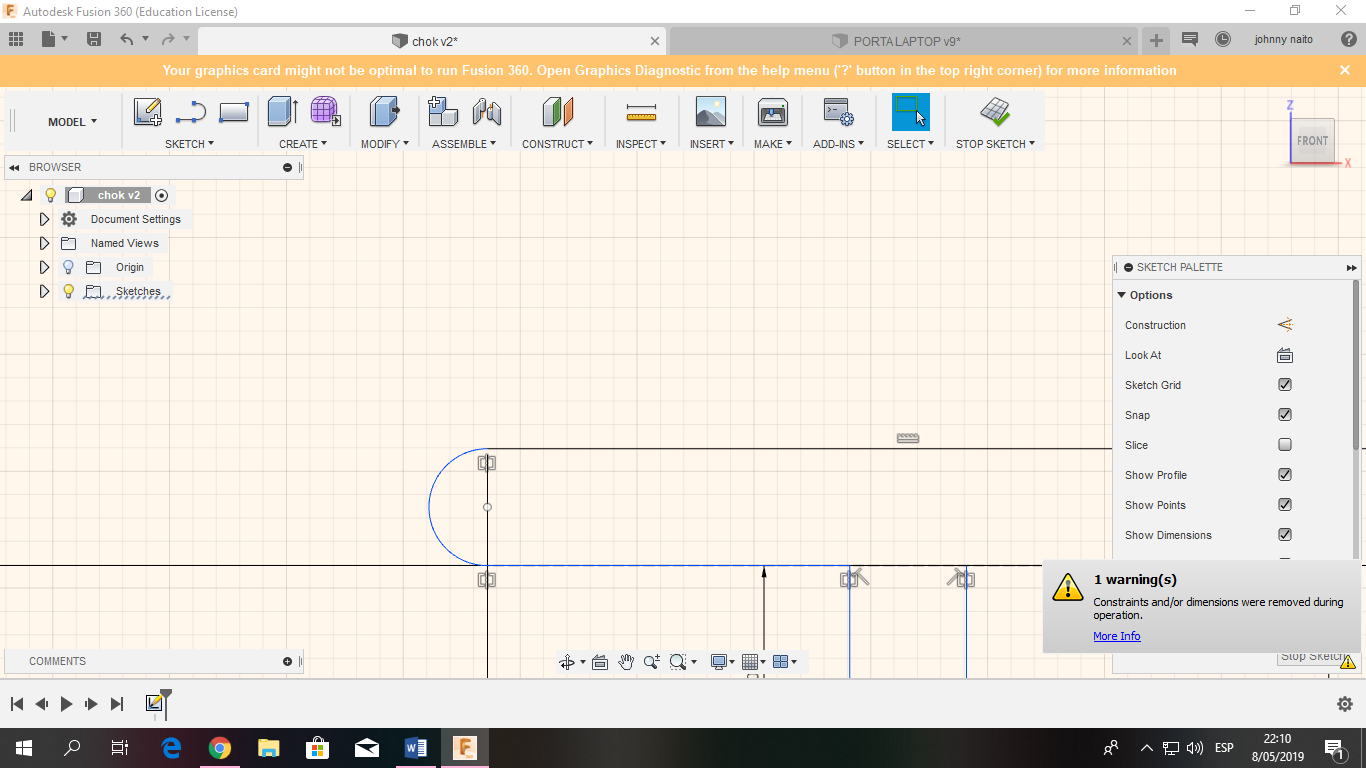

Para las hembras dibujaremos un circulo con centro en el punto medio de la linea vertical y tangente con los vértices del rectángulo como en la imagen.

Con "trim" cortamos lo que no sirve y queda.

Una vez hecho todos los huecos de machos y hembras pasaremos a eliminar todas las lineas de construccion para evitar problemas en el futuro.

Una vez hecho eso sería todo en cuanto al diseño. Ahora pasaremos a la fabricación.

La fabricación será en la CNC pero será a través de un "programa" o pagina web en google llamado "inventables", dentro de esta usaremos el "easel". Pero para ello tendremos que exportar nuestro trabajo en formato DXL para trabajarla en easel.

Para exportarlo haremos click derecho en donde dice "sketch" miren la imagen.

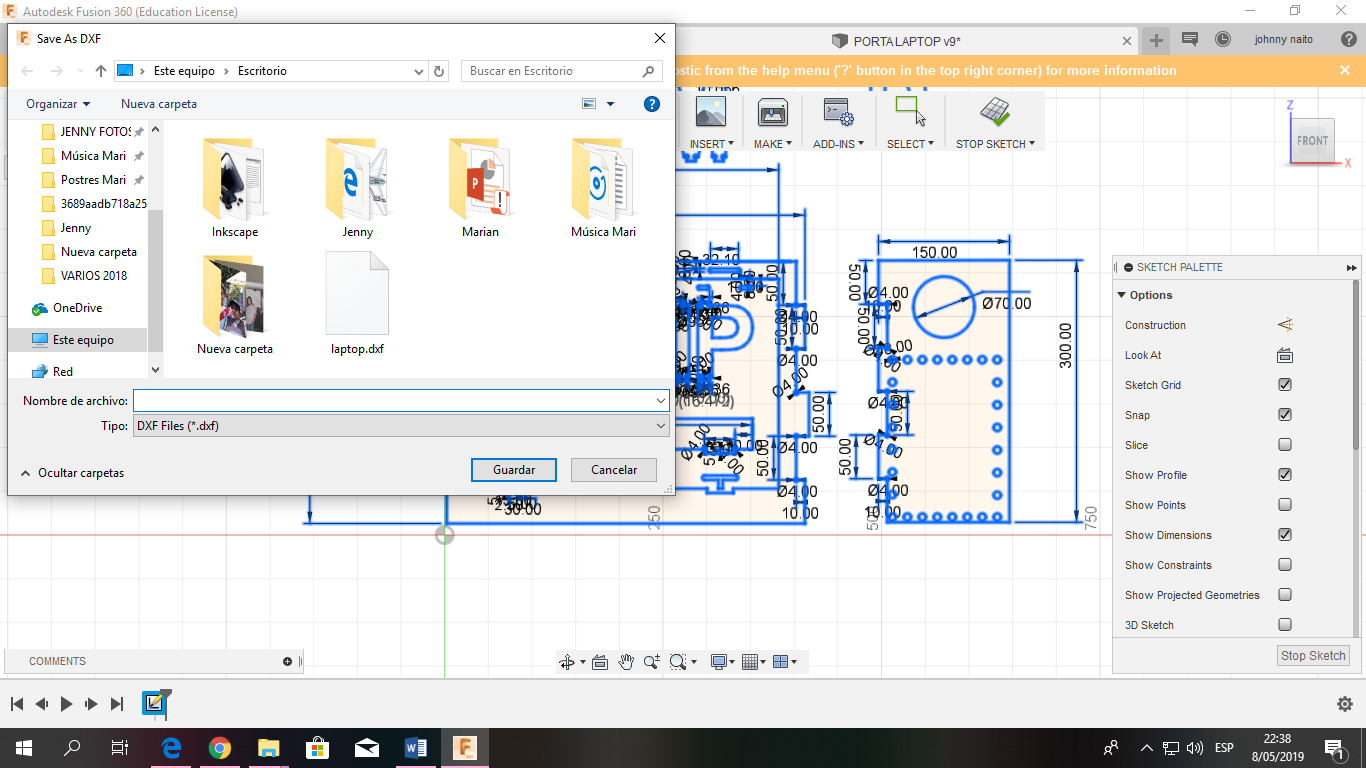

Presionaremos donde dice "save as DXF" y nos saldrá una ventana.

Le colocamos un nombre y lo guardamos en el lugar que quieran.

Entramos a inventables y nos creamos una cuenta.

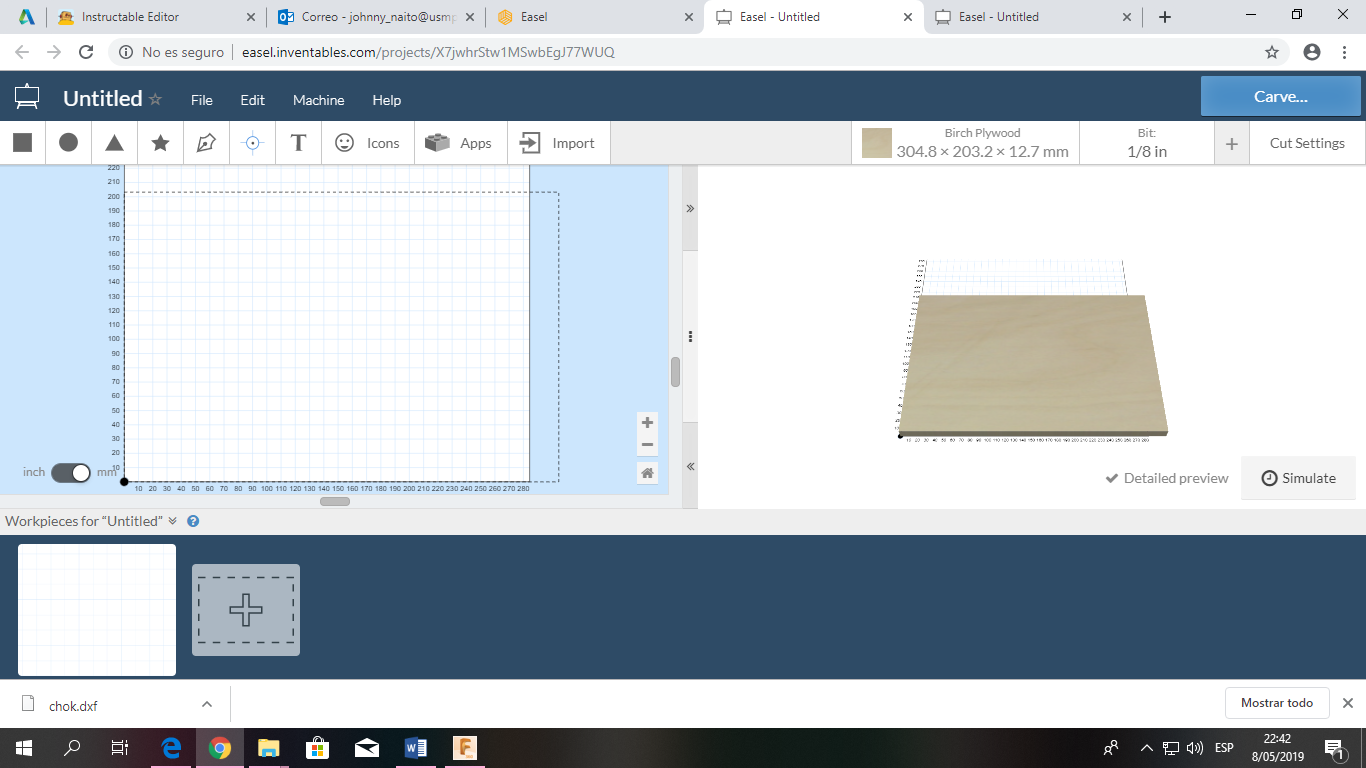

Ponemos donde dice Explore easel y nos saldrá como la imagen.

Presionamos donde dice "import" y seleccionamos la opcion "DXF import"

Nos saldrá esta ventanilla y presionaremos "upload file"

Buscaremos nuestro documento en la ventana emergente.

Una vez seleccionado nuestro documento presionamos "upload"

Luego de importar nos saldrá nuestro trabajo como en la imagen.

Ahora debemos acomodar las medidas de nuestro tablero de la CNC.

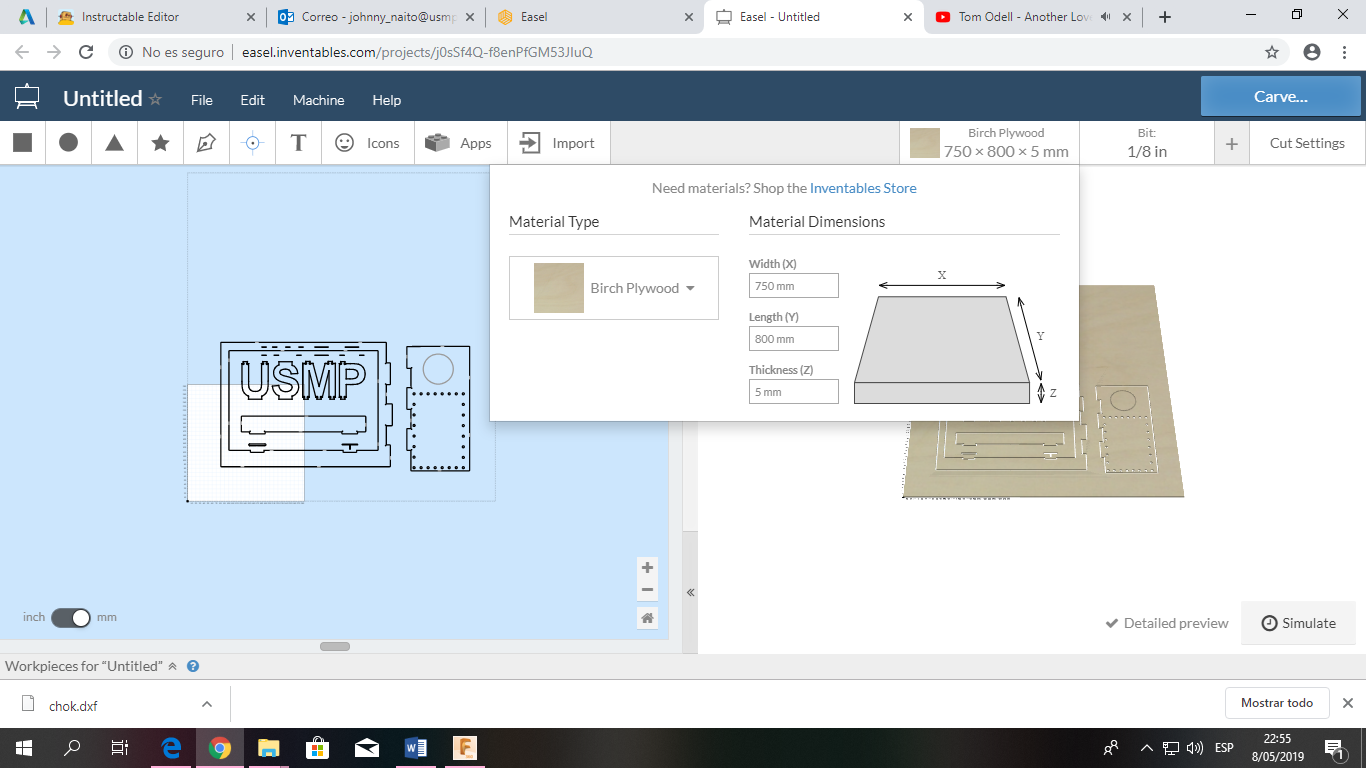

Presionamos "birch plywood" y se desplegará la ventana, luego metemos nuestra medida que sería 750mm en "width", 800mm en "length" y en "thickness" 5mm. No 4mm pues hay un error de máquina.

Ahora tendremos que hacer unos ajustes a nuestro diseño. Seleccionamos el rectángulo exterior y presionamos la opción "outline" y se nos desplegará 3 cosas, para esa figura ponemos "outside" pues es una linea exterior.

Ademas de ello en "depth" pondremos 5mm.

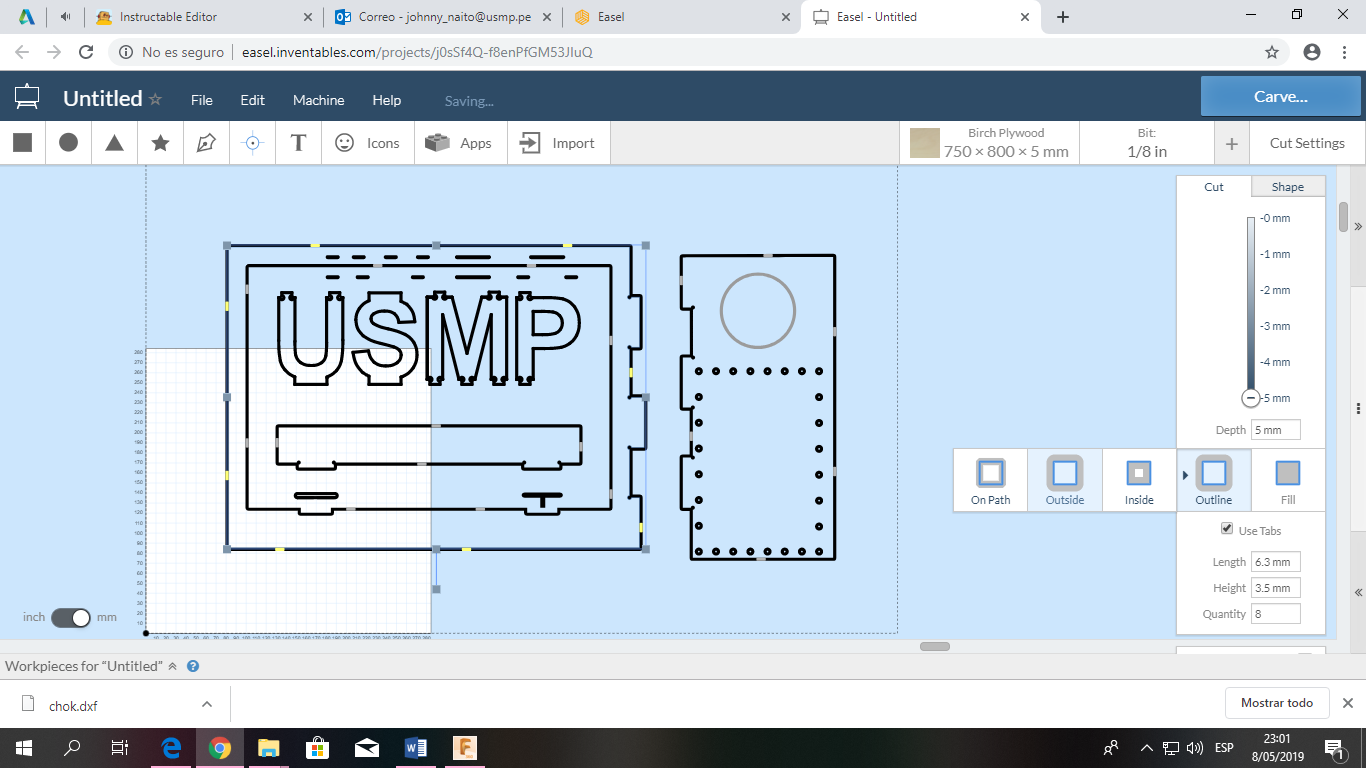

Luego en la parte inferior de esa ventanilla nos sale "tabs", le damos check para que se nos active y ponemos en "quatity" 8, la cantidad de tabs varía con la extensión de la figura, osea si es una figura pequeña se pondrán menos tabs.

Los tabs sirven para mantener unidas las piezas que eventualmente se cortarán, una vez tengamos activadas nuestra "x" cantidad de tabs lo movemos con nuestro mouse en donde sea conveniente.( no se debe colocar en esquinas, se prefiere en superficies rectas)

Esto se repetirá en todas las figuras que sean lineas exteriores.

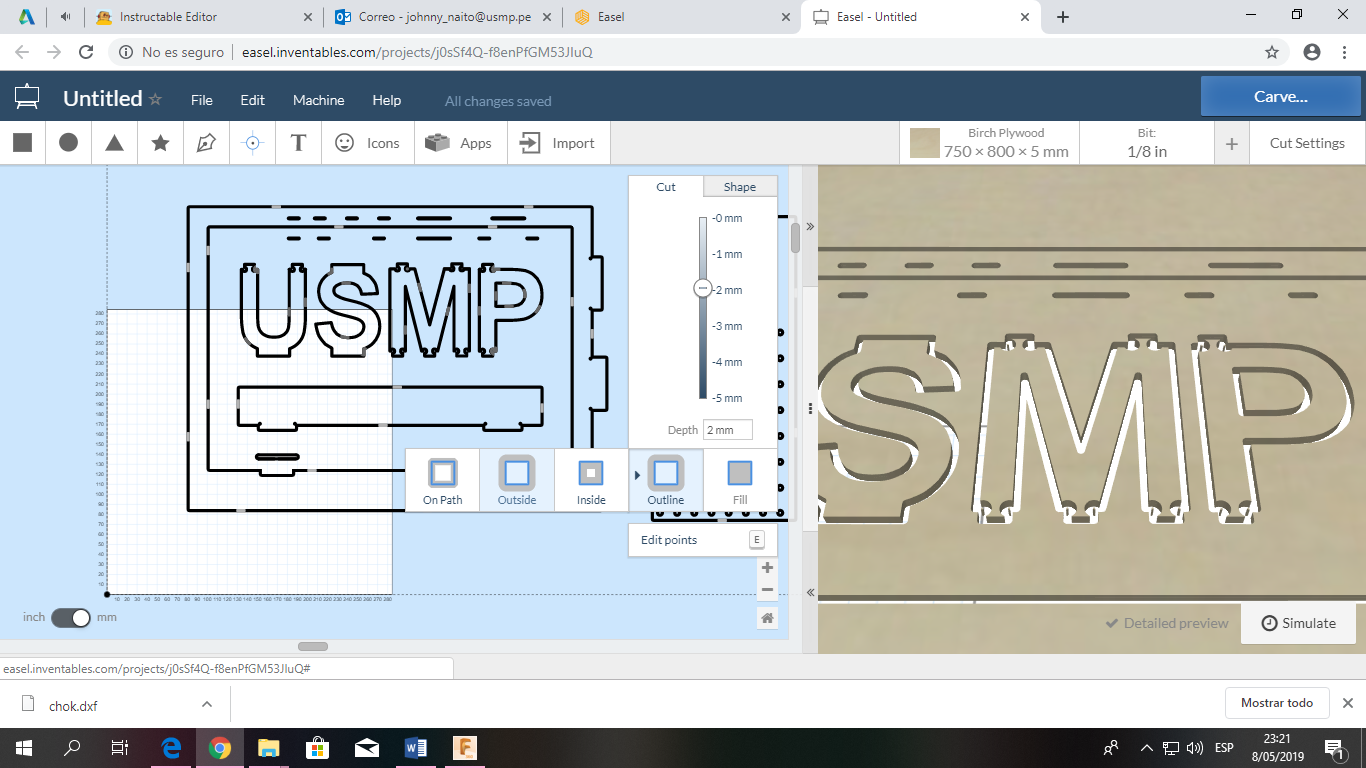

Solo en caso de las letras se colocará la opción "on path" y el numero de tabs convenientes.

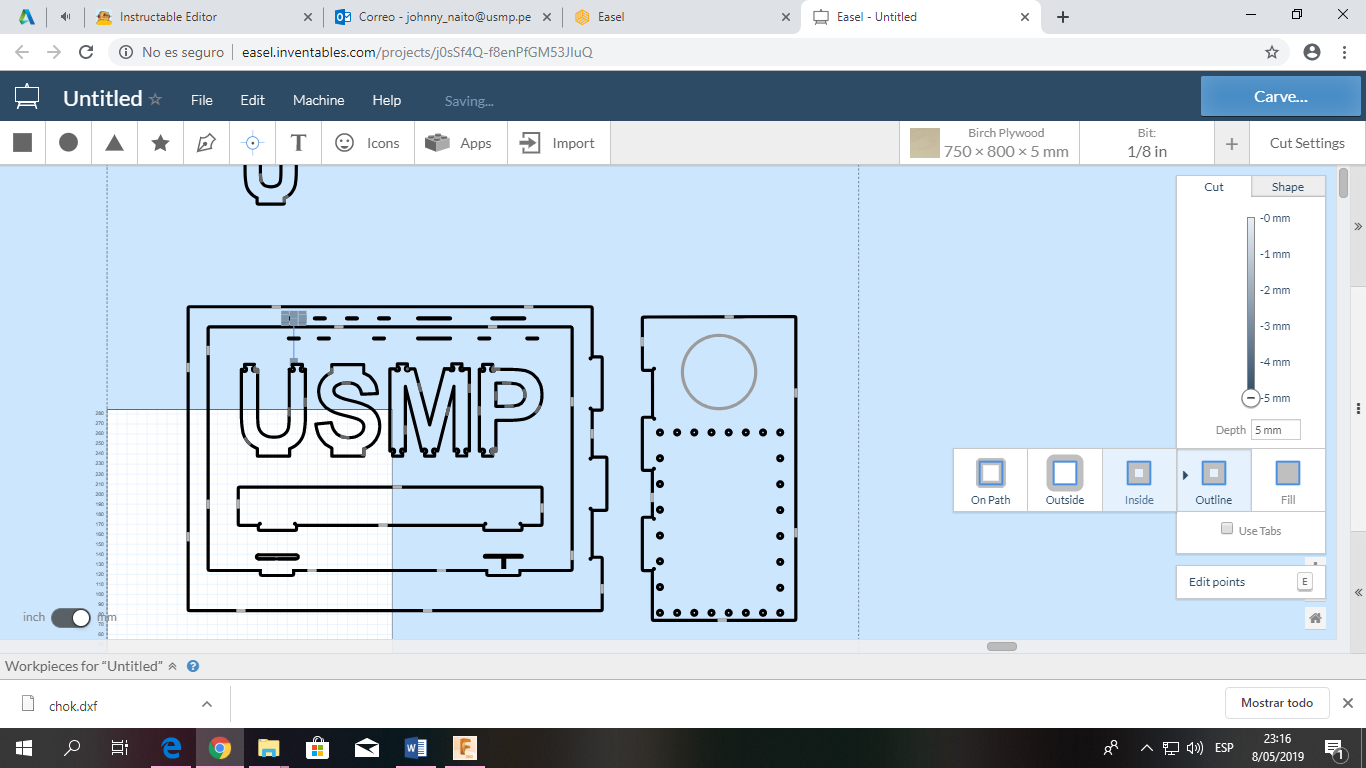

Para las superficies que serán huecas como los círculos del mousepad, los orificios para los topes se colocará la opción "inside". En este caso desactivamos la opción de las tabs pues seran huecas.

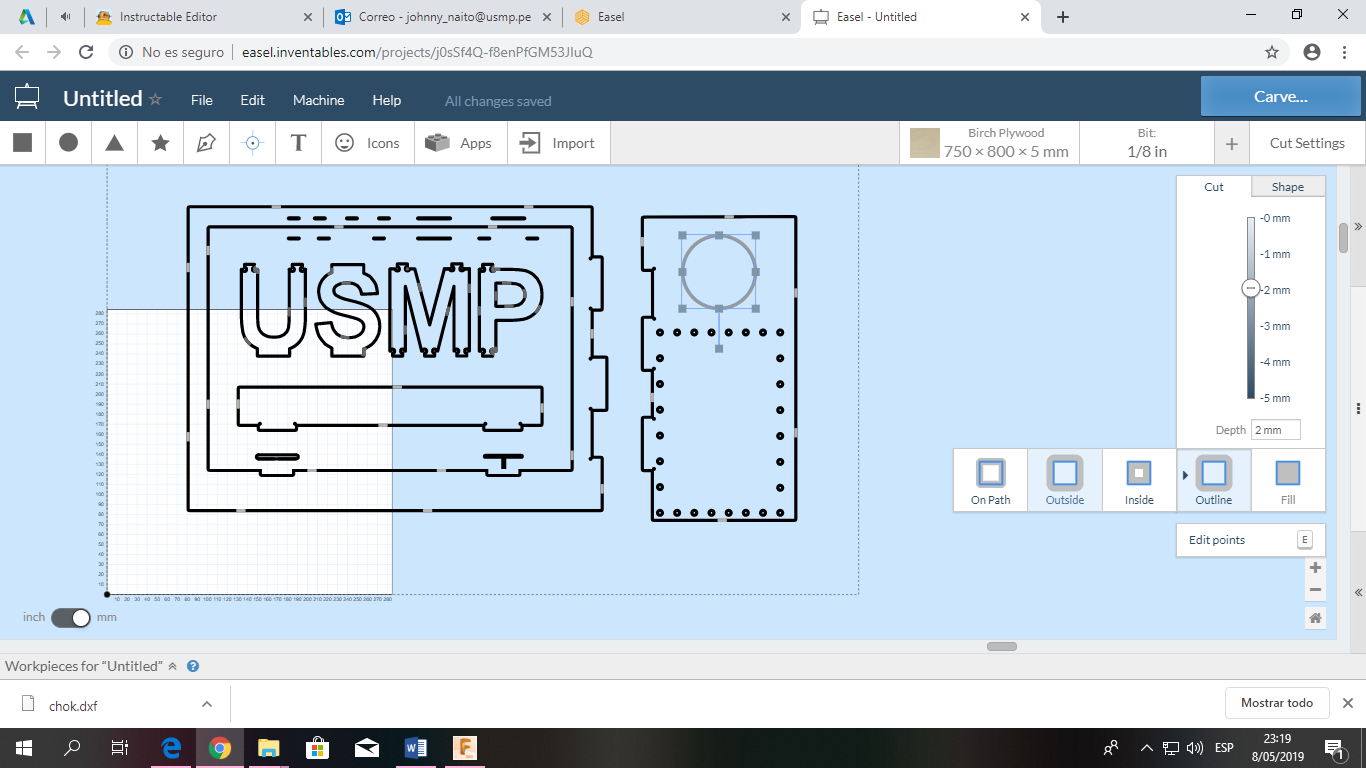

Para todos los casos hasta ahora se le colocó 5mm en "depth", pero en caso del circulo del porta vasos será de 2mm pues solo queremos que sea una rebajada.

Eso serían todo los retoques. El paso final será mandarlo a cortar, para ello, presionamos "carve" y nos pedirá que configuré algunas cosas sobre la máquina. Los datos a colocar dependerá de cada usuario.

En la foto pueden ver cómo la máquina está cortando nuestro diseño.

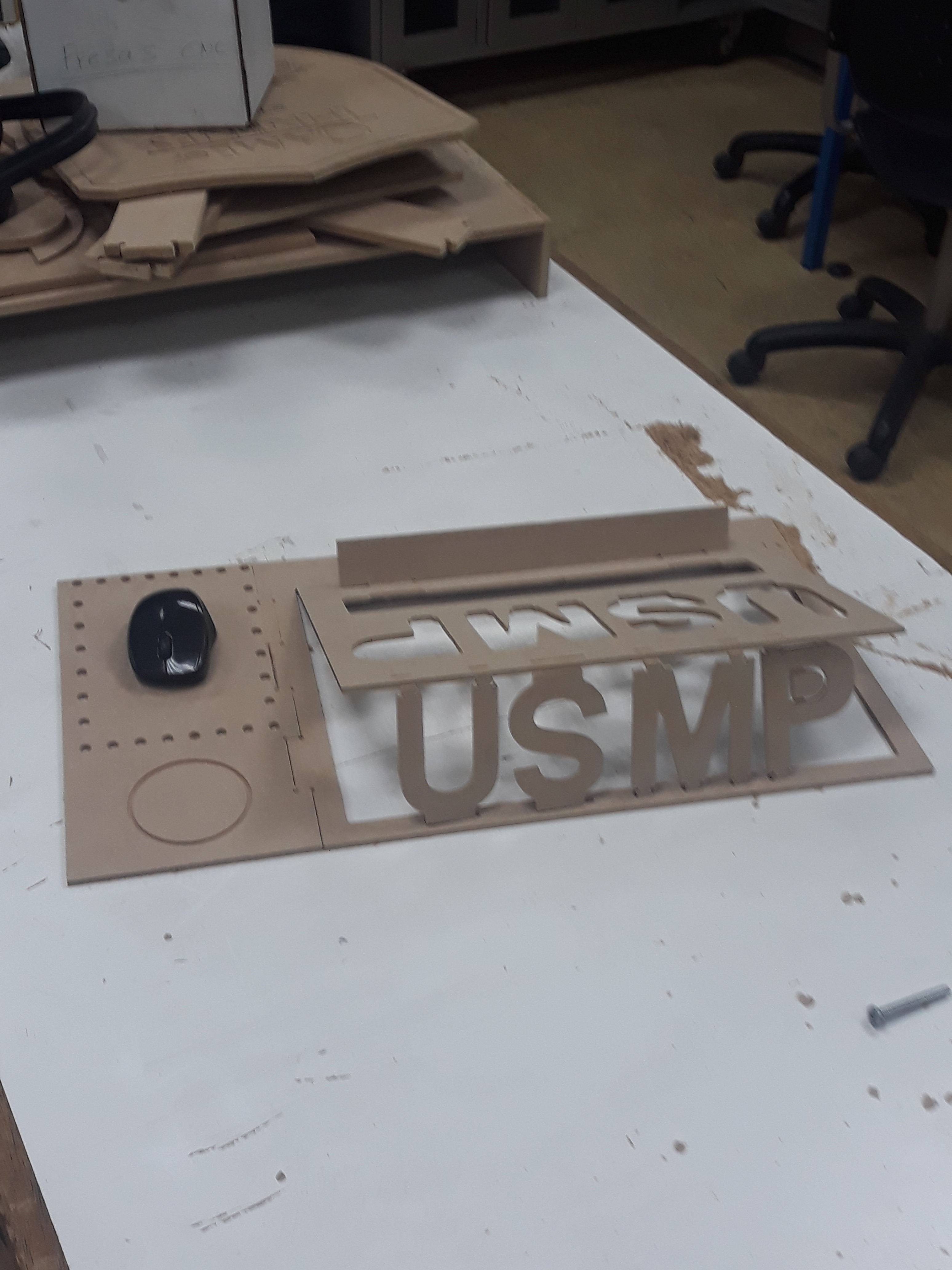

ESTE SERÍA EL RESULTADO FINAL.
