PortaLapop
Se realizo este proyecto para ayudar a la persona en un soporte para las laptop y además entender sobre la creación desde hoja y lápiz y pasarlo al Fusion 3D.
Supplies
Los materiales se usaron:
- Fresadora CNC
- Madera
- Software Autodesk Fusion 360
- Software AutoCAD 3D
- Cuadernillo
Medidas
.jpeg)
.jpeg)
.jpeg)
.jpeg)

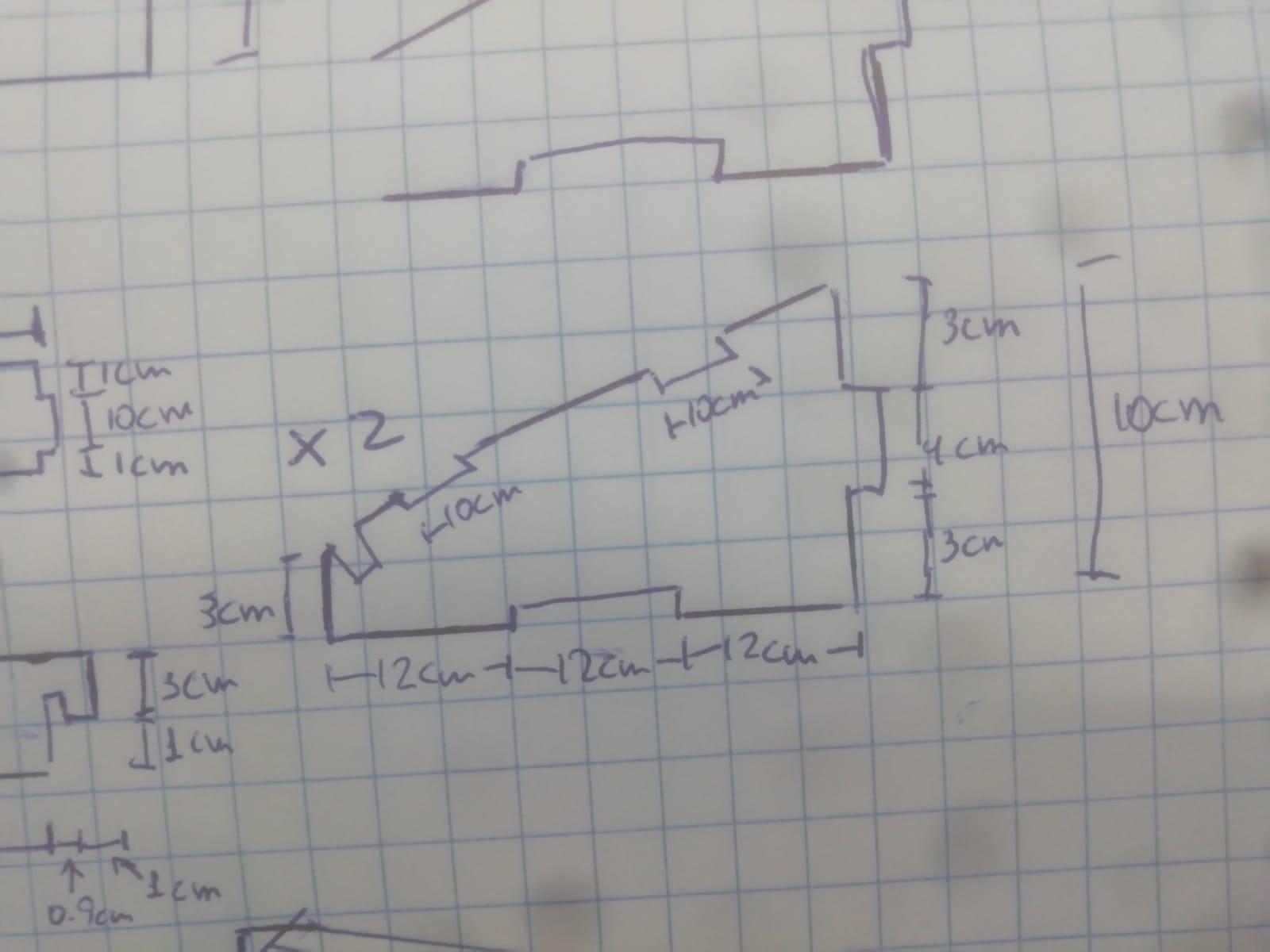

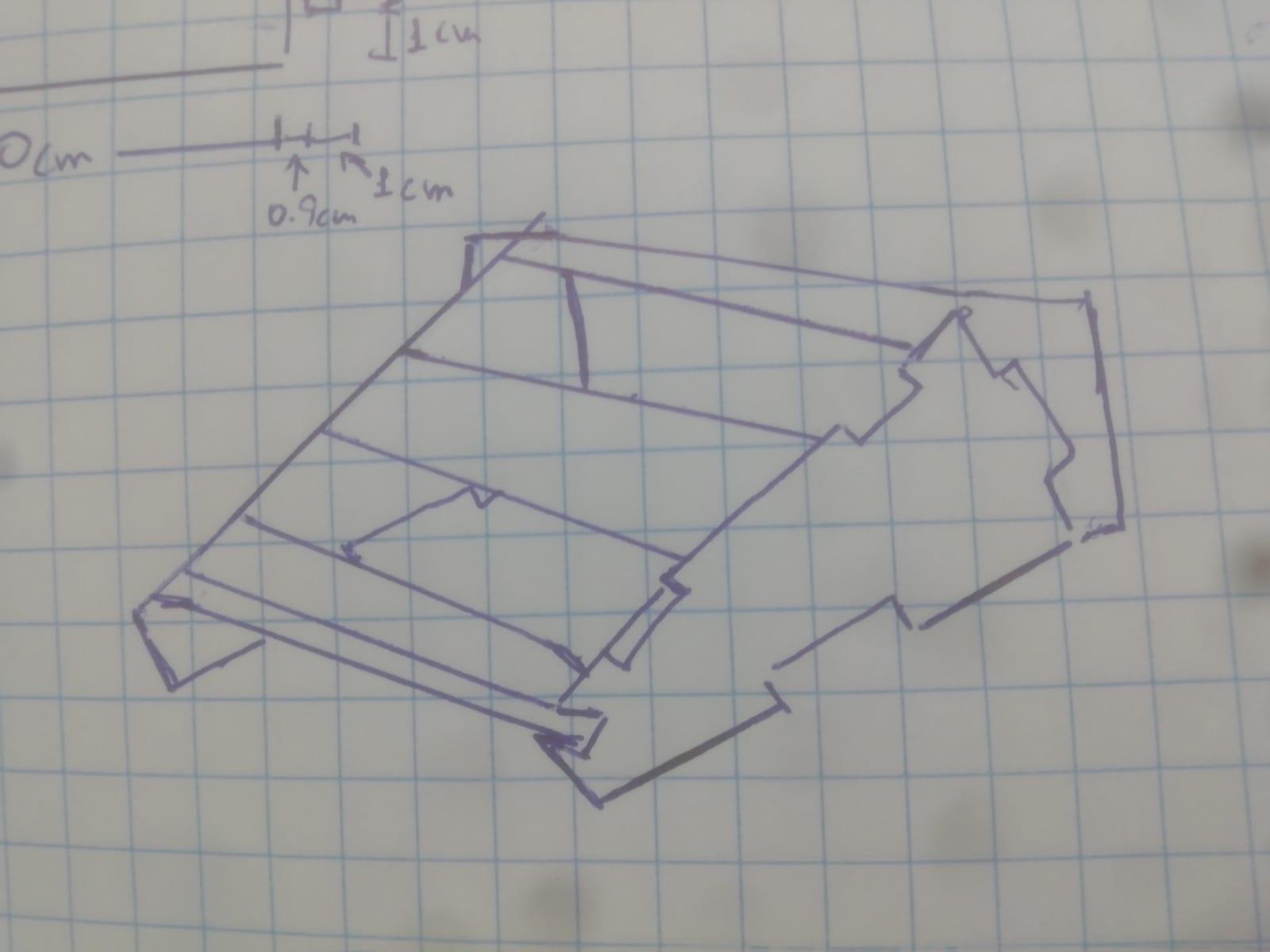

Primero realizaremos un boceto en papel, haremos las 4 piezas con sus medidas, habrá 2 piezas que se repetirán, la pieza cara lateral y la pieza soporte 1.
Cuando acabemos de darle las medidas recién lo pasaremos al software Fusion 360.
Creación Del Boceto Para La Cara Respaldar
Comenzamos en Crear boceto, seleccionamos línea y empezamos a medir línea por línea hasta formar el objeto.
Modelación 3d Para La Cara Respaldar
En esta parte seleccionamos la opción Extruir con 9 milímetros formando una figura 3D.
Cambiar Aspecto Del Modelo De La Cara Base
Le damos clic derecho y seleccionamos Aspecto, elegimos el aspecto por ejemplo Madera, entramos en esa carpeta y seleccionamos el diseño que preferimos y lo arrastramos al objeto. Al terminar lo guardamos el archivo.
Creación Del Boceto Cara Lateral
.jpeg)
Seleccionamos primero la opción Boceto, seleccionamos línea y empezamos a medir línea por línea hasta formar el objeto.
Modelación 3d Para La Cara Lateral
Seleccionamos Extruir con 9 milímetros formando una figura 3D.
Cambiar Aspecto Del Modelo De La Cara Lateral
Le damos clic derecho y seleccionamos aspecto, elegimos el aspecto por elegí este tipo de madera y lo arrastramos al objeto. Por último lo guardamos el archivo por su propio nombre.
Creación Del Boceto Del Soporte 1
Comenzamos en Crear boceto, seleccionamos la coordenada, seleccionamos línea y empezamos a medir línea por línea hasta formar el objeto.
Modelación 3d Para El Soporte 1
En esta parte seleccionamos la opción Extruir con 9 milímetros formando una figura 3D.
Cambiar Aspecto Del Modelo Del Soporte 1
Le damos clic derecho y seleccionamos Aspecto, elegimos el aspecto por ejemplo Madera, entramos en esa carpeta y seleccionamos el diseño que preferimos y lo arrastramos al objeto. Al terminar lo guardamos el archivo.
Creación Del Boceto Del Soporte 2
Comenzamos en Crear boceto, seleccionamos en que eje se va a trabajar, seleccionamos línea y empezamos a medir línea por línea hasta formar el objeto.
Modelación 3d Para El Soporte 2
Seleccionamos la opción Extruir recordando que son 9 milímetros ya que usaremos la fresadora CNC.
Cambiar Aspecto Del Modelo Del Soporte 2
Para este procedimiento le damos clic derecho y seleccionamos Aspecto. Después en la parte derecha nos muestra todos los diseños y buscamos la carpeta Madera seleccionado un modelo de preferencia. Al terminar guardamos el archivo.
