Porta Post It's Personalizado

Porta Post It's Personalizado para mantener organizado el escritorio en el ambiente de trabajo.

HERRAMIENTAS:

• Tablero MDF 3mm 2.14x2.44 m
• Grabadora Láser Speedy 400

PROGRAMAS:

• Autodesk Fusion 360
• Inkscape

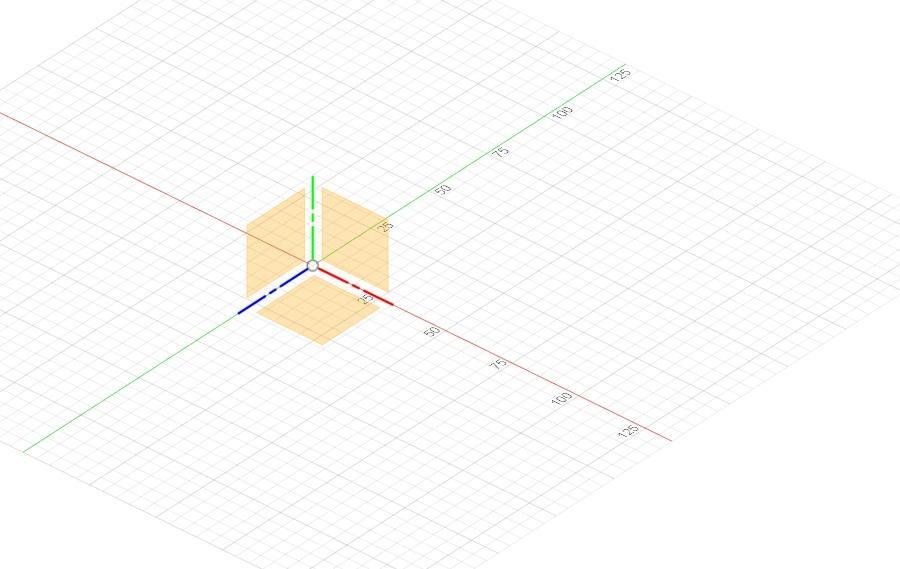

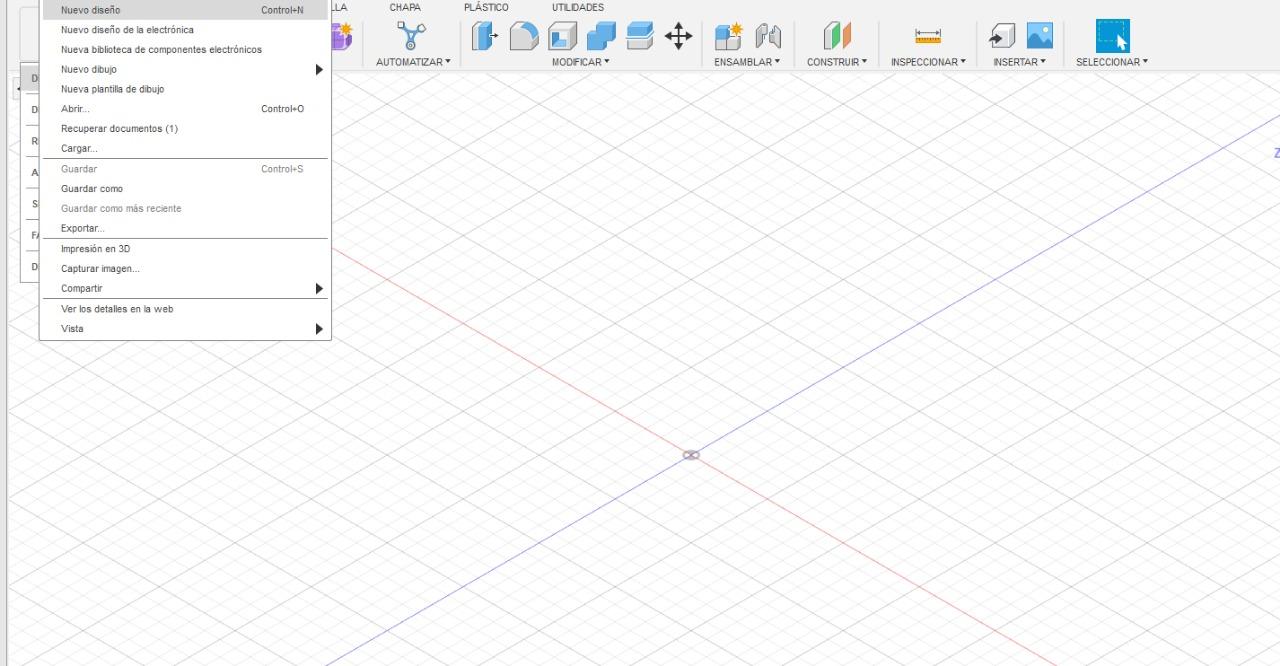

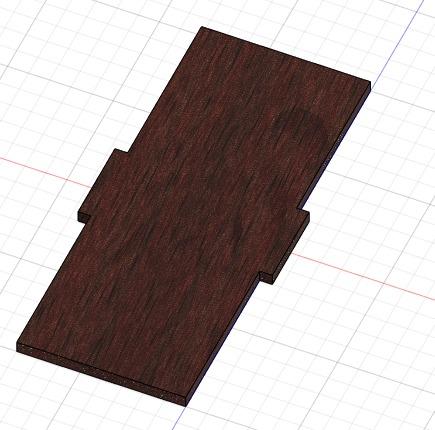

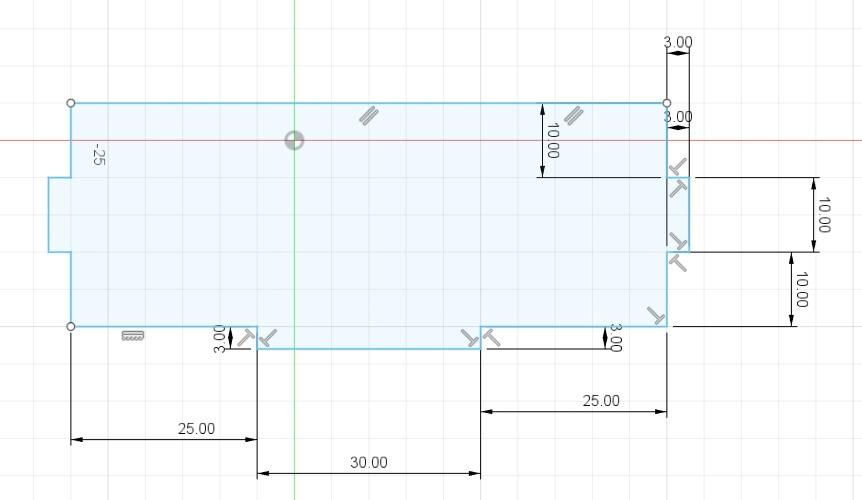

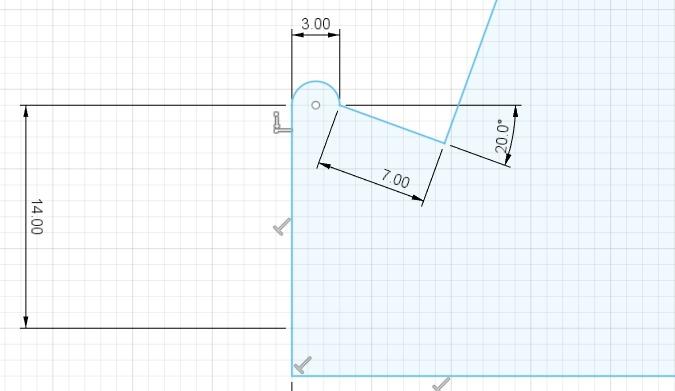

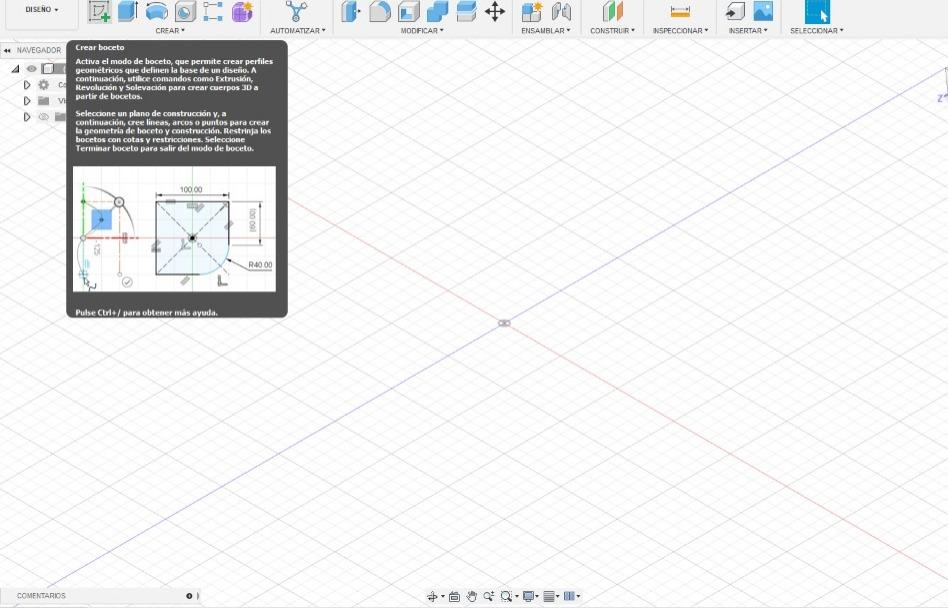

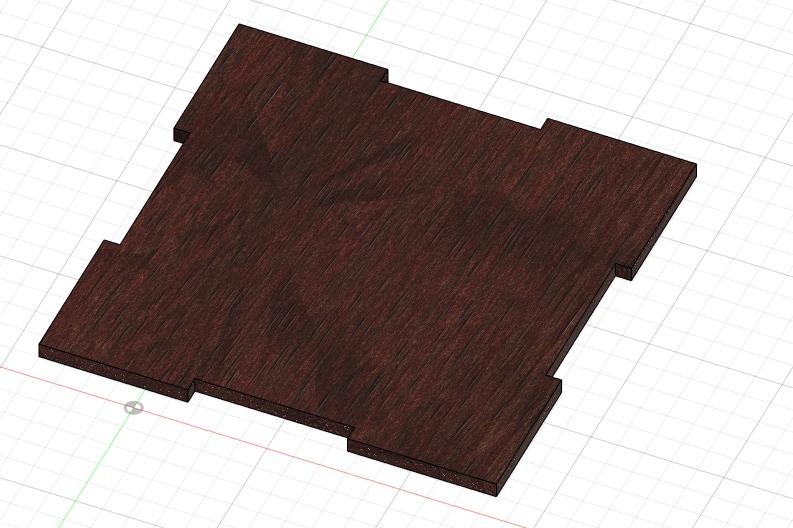

Para este paso, utilizaremos el Autodesk y, en un nuevo diseño, seleccionaremos "Crear boceto". Nos posicionaremos en el plano Z-X. Luego empezaremos a graficar el boceto, siguiendo las medidas de la imagen, deberemos tener un resultado como en la imagen referencial, luego terminamos el boceto. Para finalizar la base N°1, deberemos extruir el boceto, presionando la tecla "E" entraremos al modo de extrusión, ingresaremos la cantidad de 3 mm para tener una referencia virtual de cómo quedaría la pieza.

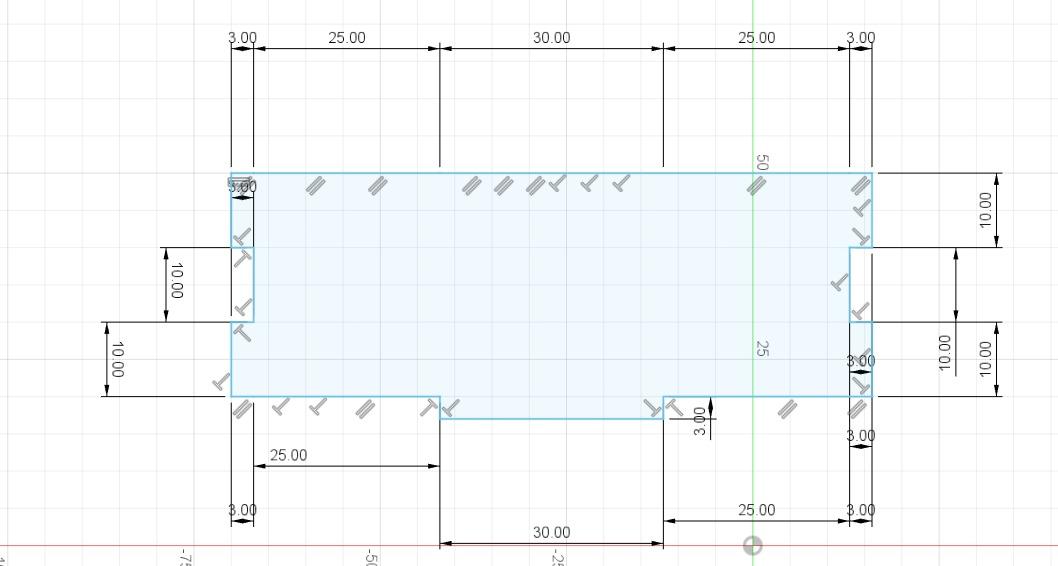

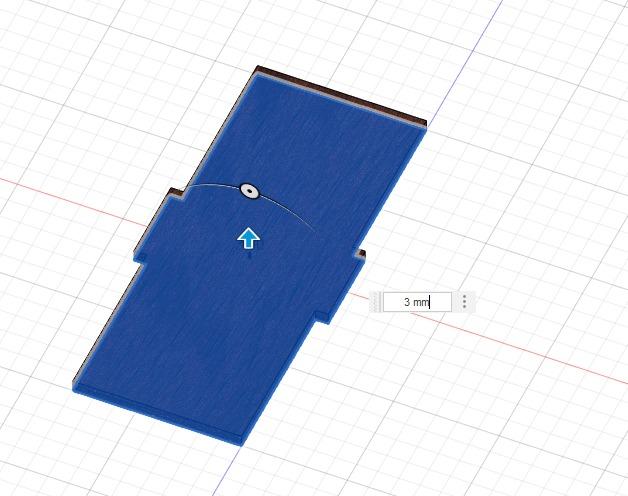

Para este paso, utilizaremos el Autodesk Fusion 360 y, en un nuevo diseño, seleccionaremos "Crear boceto". Nos posicionaremos en el plano Z-X. Luego empezaremos a graficar el boceto, siguiendo las medidas de la imagen, deberemos tener un resultado como en la imagen referencial, luego terminamos el boceto. Para finalizar la base N°2, deberemos extruir el boceto, presionando la tecla "E" entraremos al modo de extrusión, ingresaremos la cantidad de 3 mm para tener una referencia virtual de cómo quedaría la pieza.

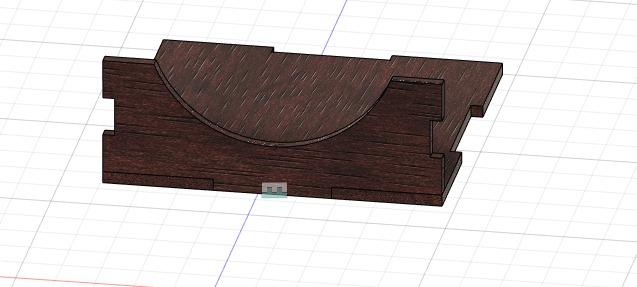

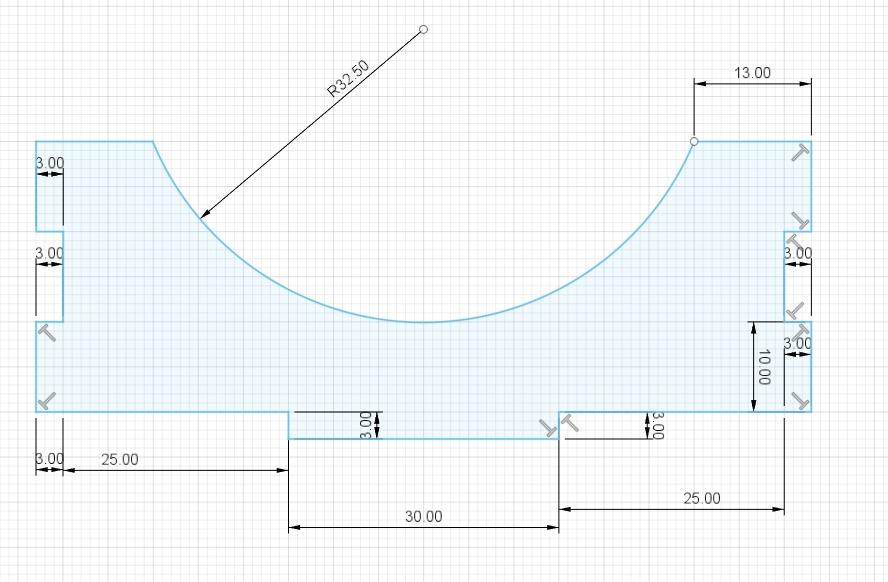

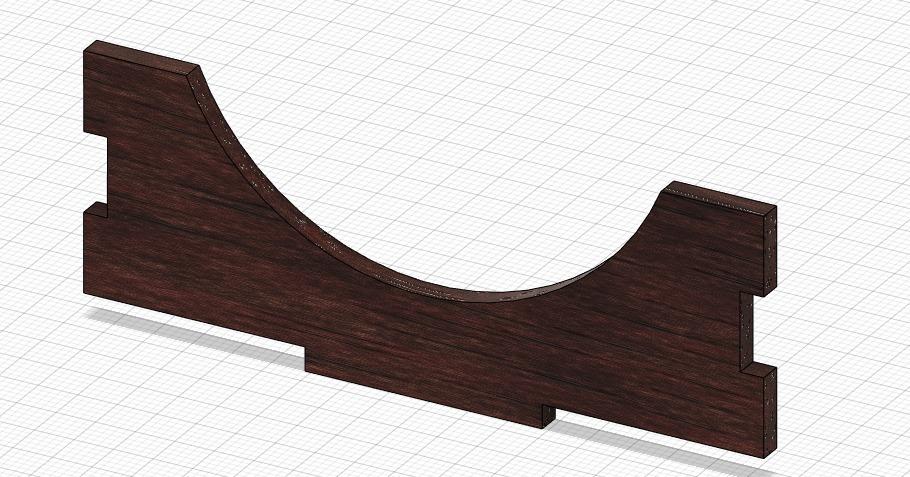

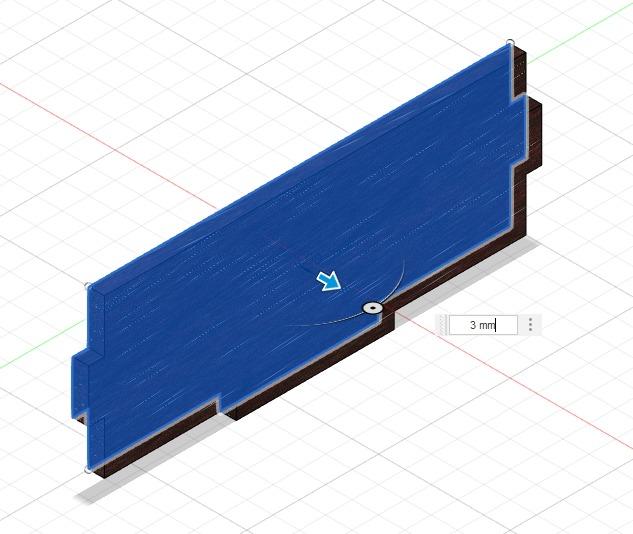

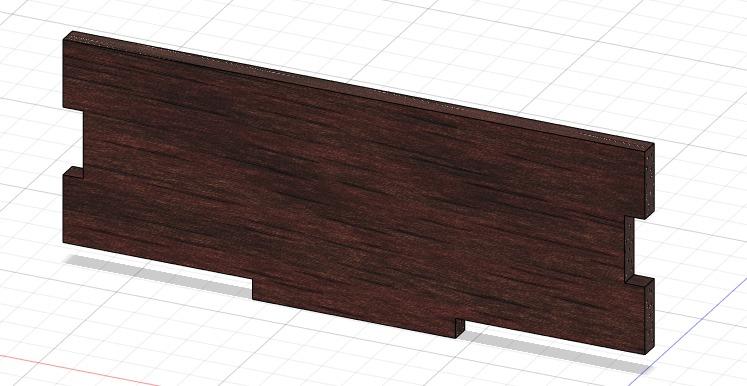

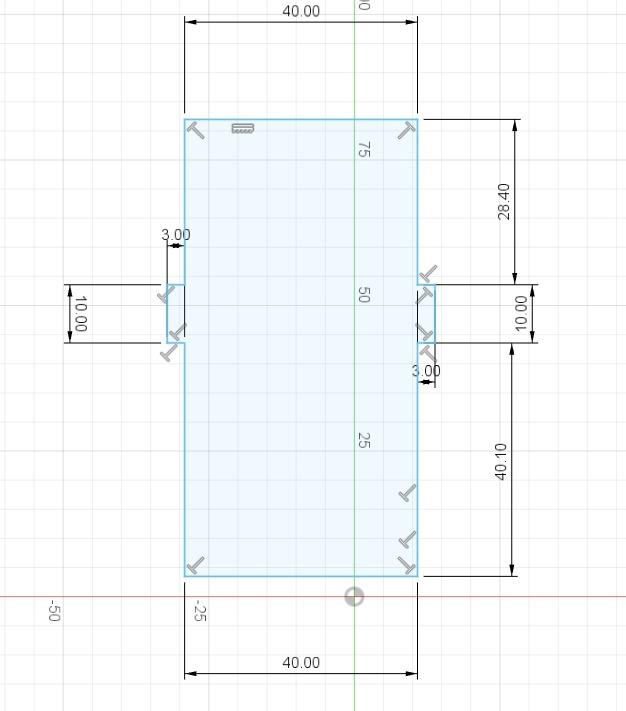

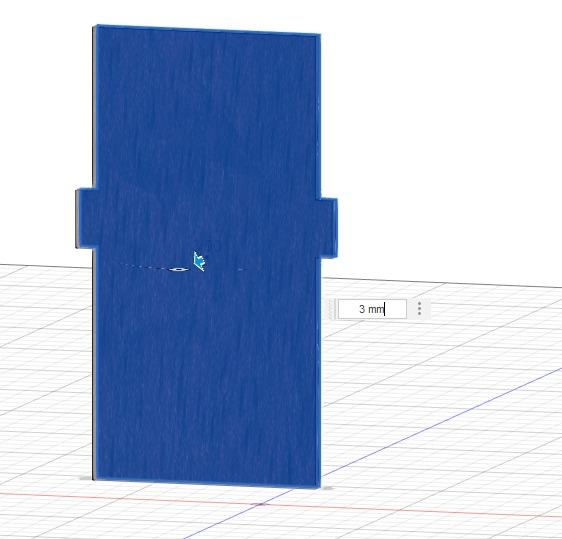

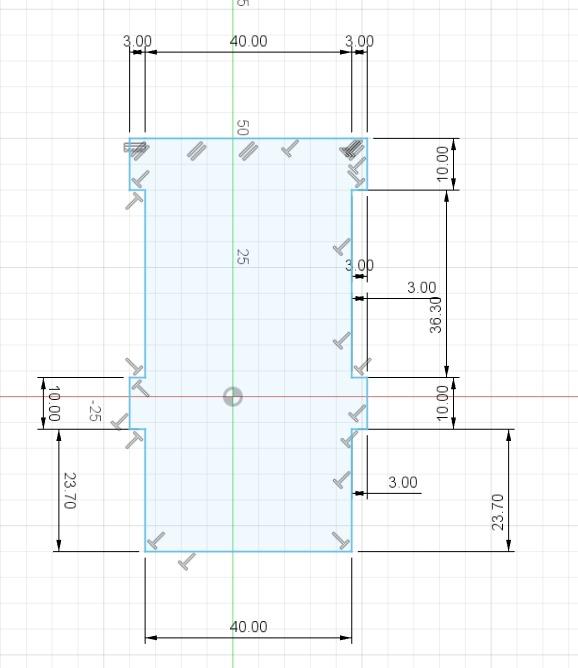

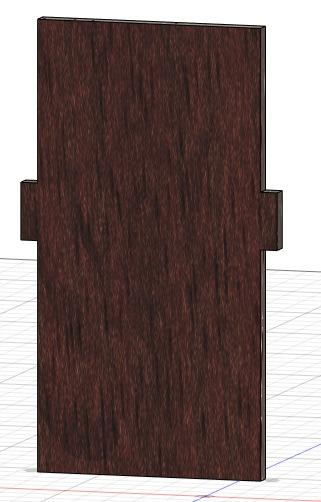

Para este paso, utilizaremos el Autodesk Fusion 360 y, en un nuevo diseño, seleccionaremos "Crear boceto". Nos posicionaremos en el plano Y-X. Luego empezaremos a graficar el boceto, siguiendo las medidas de la imagen, deberemos tener un resultado como en la imagen referencial, luego terminamos el boceto. Para finalizar la cara frontal N°1, deberemos extruir el boceto, presionando la tecla "E" entraremos al modo de extrusión, ingresaremos la cantidad de 3 mm para tener una referencia virtual de cómo quedaría la pieza.

Para este paso, utilizaremos el Autodesk Fusion 360 y, en un nuevo diseño, seleccionaremos "Crear boceto". Nos posicionaremos en el plano Y-X. Luego empezaremos a graficar el boceto, siguiendo las medidas de la imagen, deberemos tener un resultado como en la imagen referencial, luego terminamos el boceto. Para finalizar la cara frontal N°2 , deberemos extruir el boceto, presionando la tecla "E" entraremos al modo de extrusión, ingresaremos la cantidad de 3 mm para tener una referencia virtual de cómo quedaría la pieza.

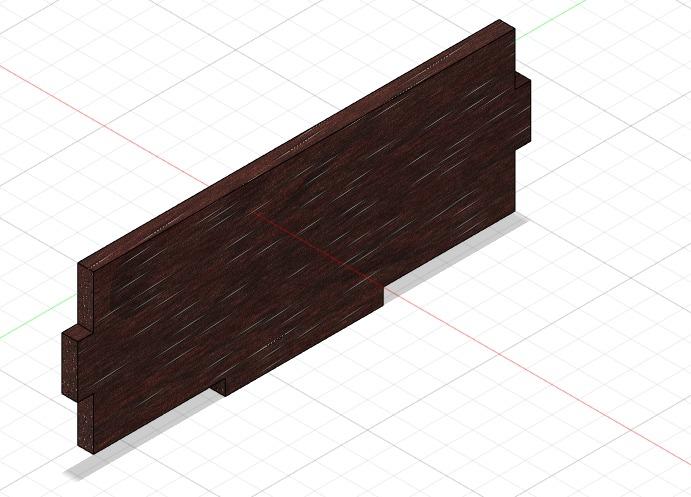

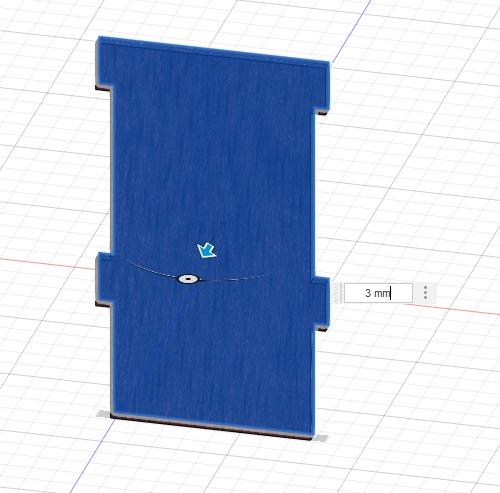

Para este paso, utilizaremos el Autodesk Fusion 360 y, en un nuevo diseño, seleccionaremos "Crear boceto". Nos posicionaremos en el plano Y-X. Luego empezaremos a graficar el boceto, siguiendo las medidas de la imagen, deberemos tener un resultado como en la imagen referencial, luego terminamos el boceto. Para finalizar la cara trasera N°1 , deberemos extruir el boceto, presionando la tecla "E" entraremos al modo de extrusión, ingresaremos la cantidad de 3 mm para tener una referencia virtual de cómo quedaría la pieza.

Para este paso, utilizaremos el Autodesk Fusion 360 y, en un nuevo diseño, seleccionaremos "Crear boceto". Nos posicionaremos en el plano Y-X. Luego empezaremos a graficar el boceto, siguiendo las medidas de la imagen, deberemos tener un resultado como en la imagen referencial, luego terminamos el boceto. Para finalizar la cara trasera N°2 , deberemos extruir el boceto, presionando la tecla "E" entraremos al modo de extrusión, ingresaremos la cantidad de 3 mm para tener una referencia virtual de cómo quedaría la pieza.

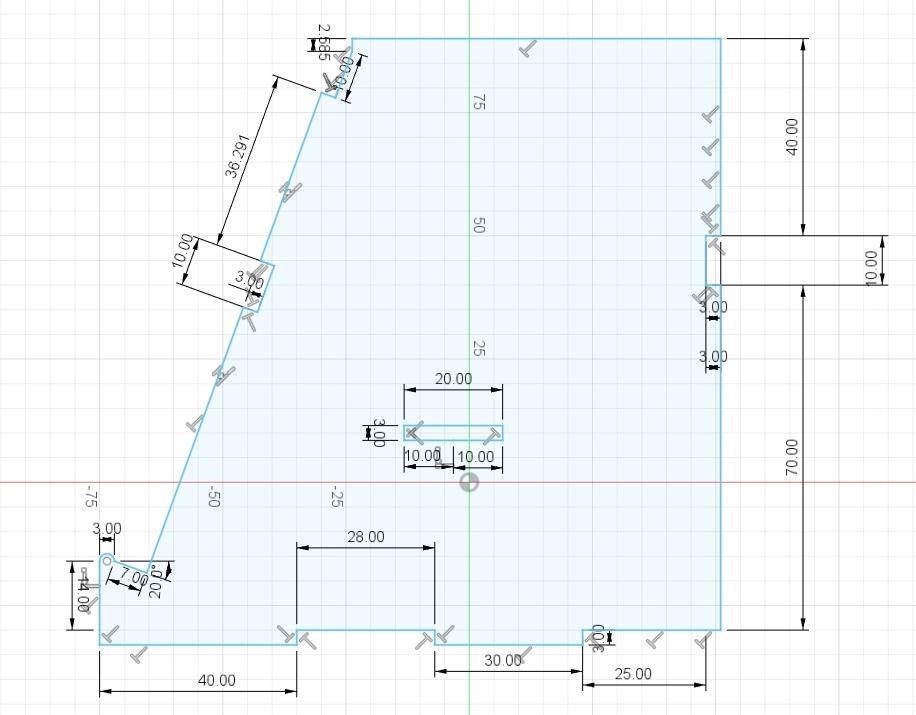

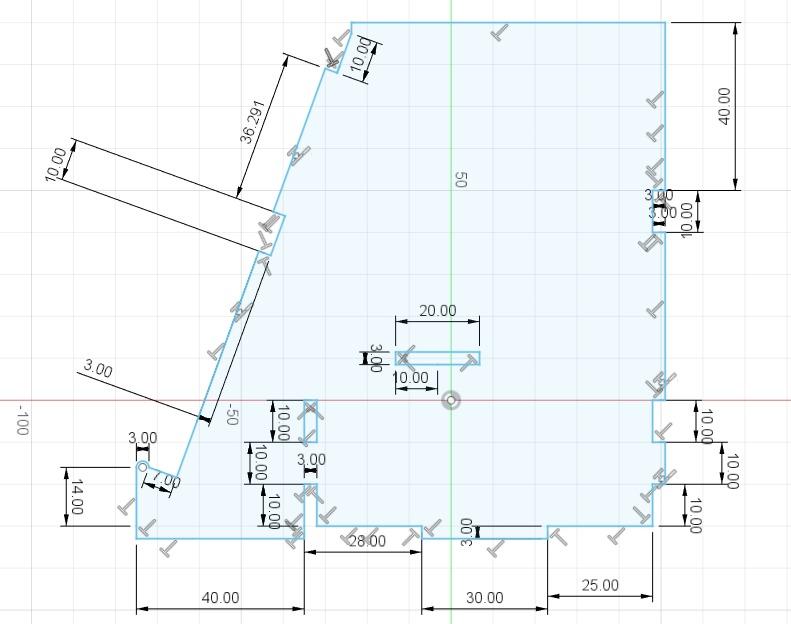

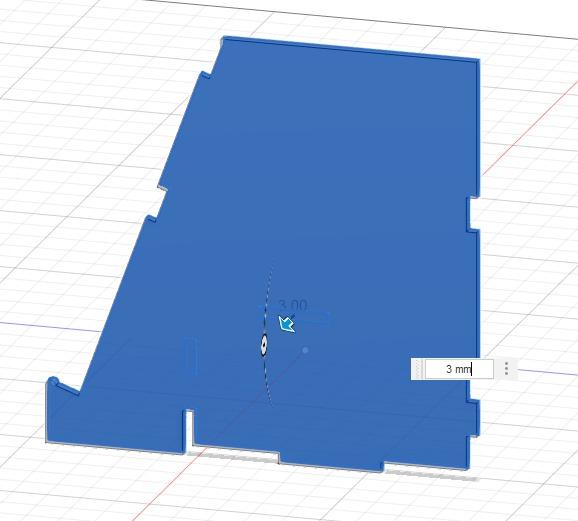

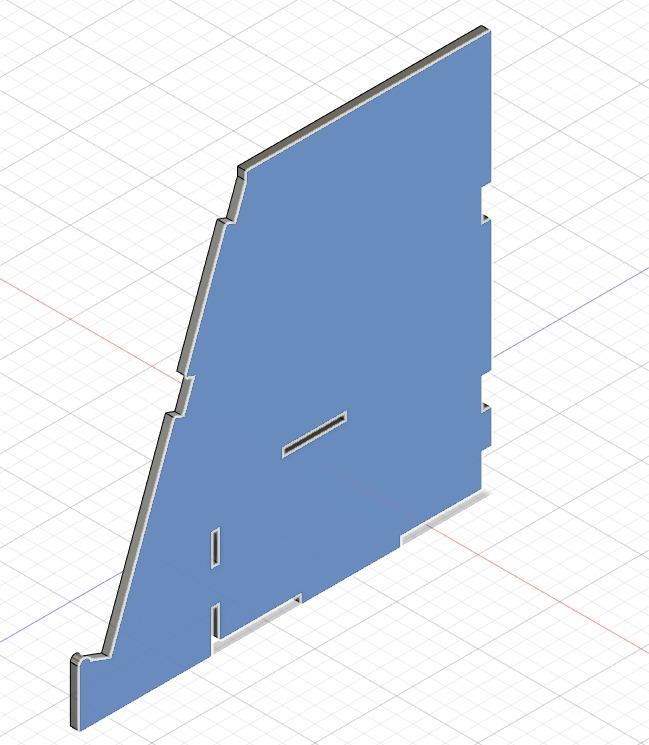

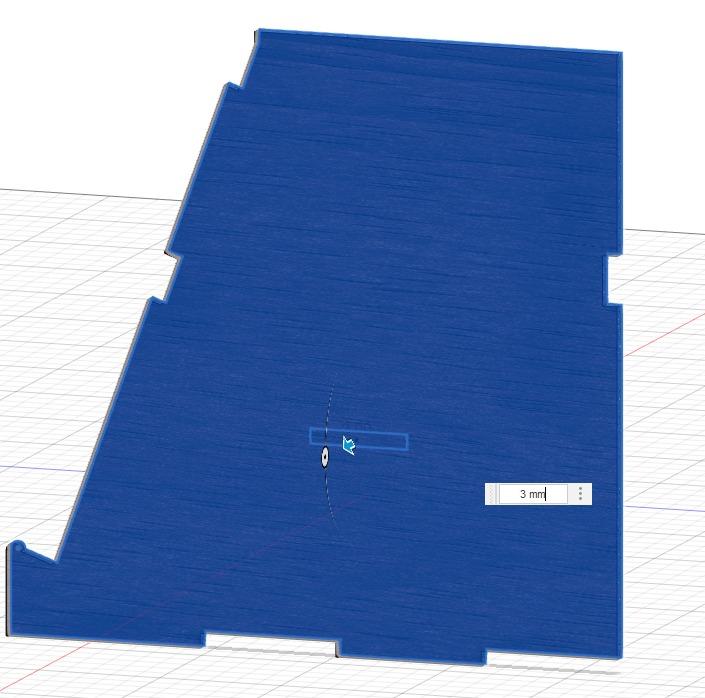

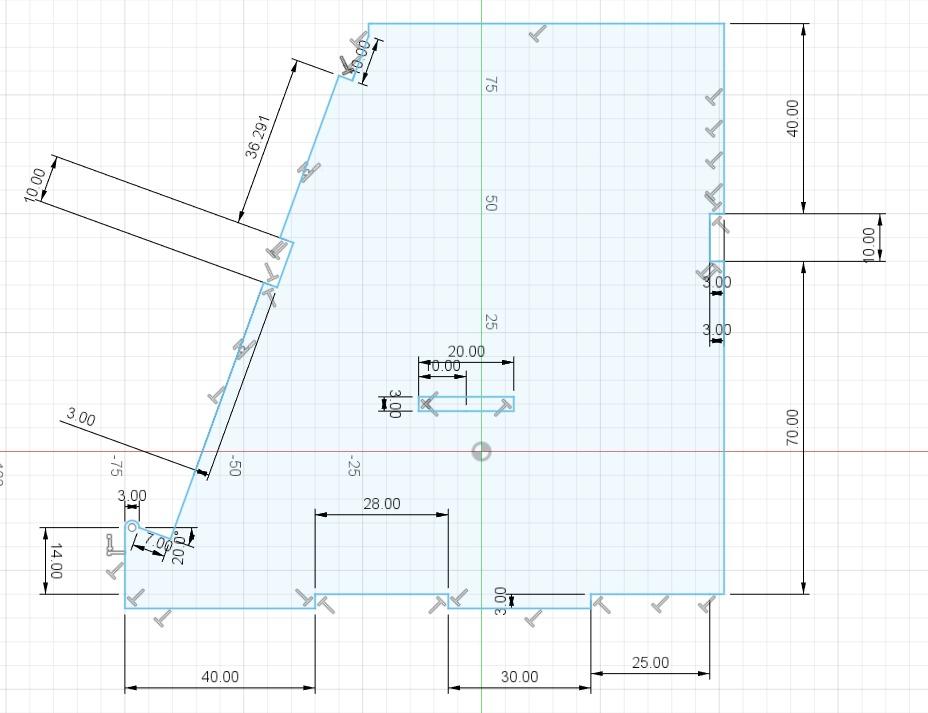

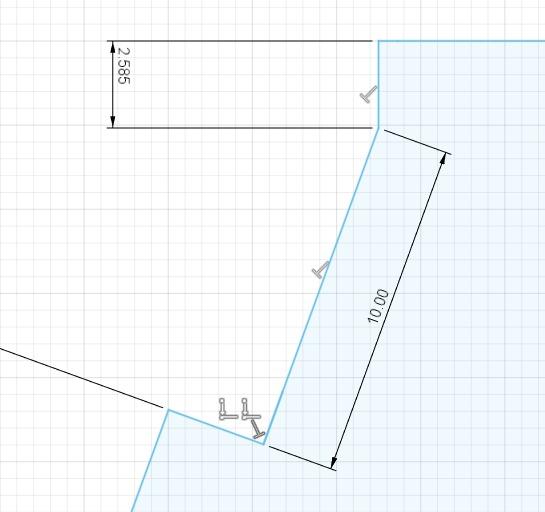

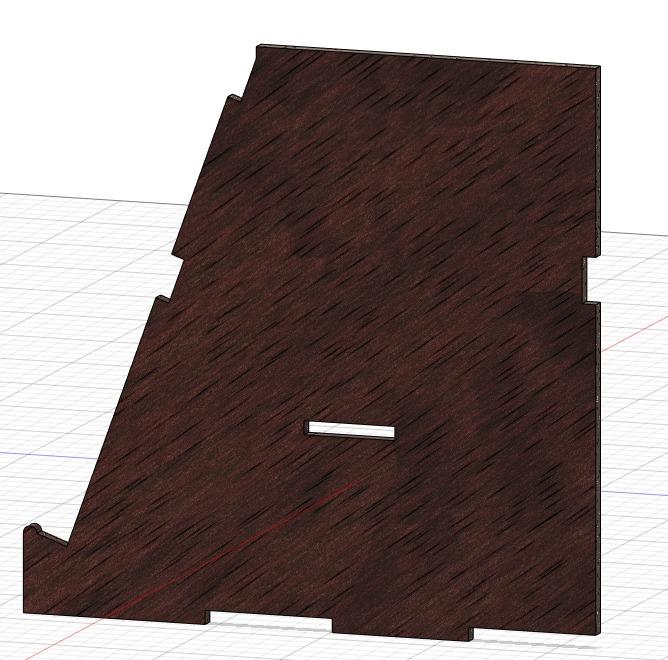

Para este paso, utilizaremos el Autodesk Fusion 360 y, en un nuevo diseño, seleccionaremos "Crear boceto". Nos posicionaremos en el plano Y-Z. Luego empezaremos a graficar el boceto, siguiendo las medidas de la imagen, deberemos tener un resultado como en la imagen referencial, luego terminamos el boceto. Para finalizar la cara lateral N°1 , deberemos extruir el boceto, presionando la tecla "E" entraremos al modo de extrusión, ingresaremos la cantidad de 3 mm para tener una referencia virtual de cómo quedaría la pieza.

Para este paso, utilizaremos el Autodesk Fusion 360 y, en un nuevo diseño, seleccionaremos "Crear boceto". Nos posicionaremos en el plano Y-Z. Luego empezaremos a graficar el boceto, siguiendo las medidas de la imagen, deberemos tener un resultado como en la imagen referencial, luego terminamos el boceto. Para finalizar la cara lateral N°2 , deberemos extruir el boceto, presionando la tecla "E" entraremos al modo de extrusión, ingresaremos la cantidad de 3 mm para tener una referencia virtual de cómo quedaría la pieza.

Para este paso, utilizaremos el Autodesk Fusion 360 y, en un nuevo diseño, seleccionaremos "Crear boceto". Nos posicionaremos en el plano Y-Z. Luego empezaremos a graficar el boceto, siguiendo las medidas de la imagen, deberemos tener un resultado como en la imagen referencial, luego terminamos el boceto. Para finalizar la cara lateral N°3 , deberemos extruir el boceto, presionando la tecla "E" entraremos al modo de extrusión, ingresaremos la cantidad de 3 mm para tener una referencia virtual de cómo quedaría la pieza.

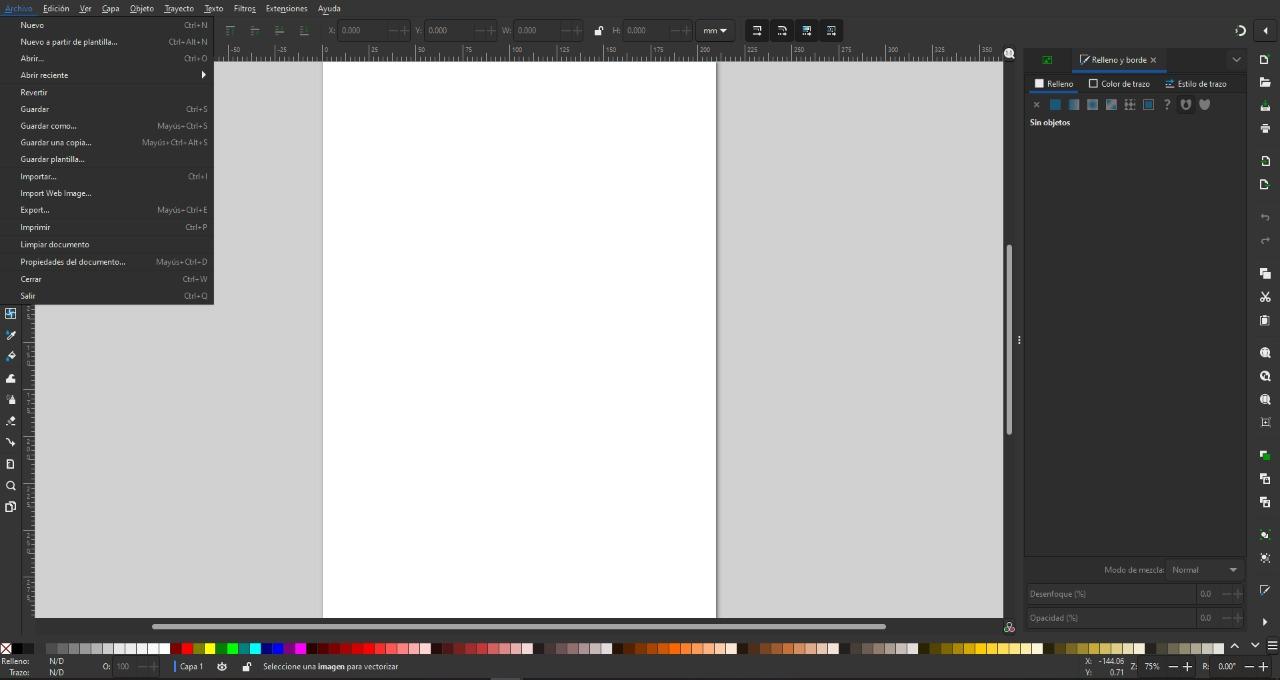

Para este paso, utilizaremos el Inkscape. Abriremos un documento nuevo y tomaremos alguna imagen para nuestro diseño. En este caso, elegiré una fotografía.

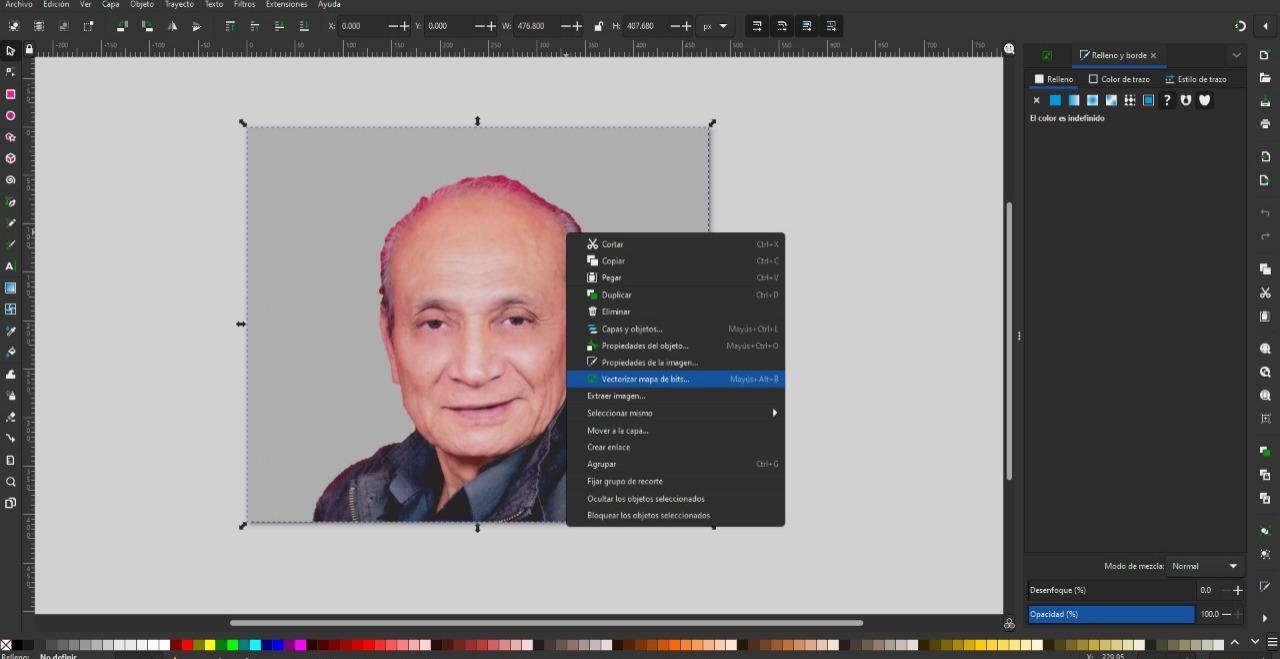

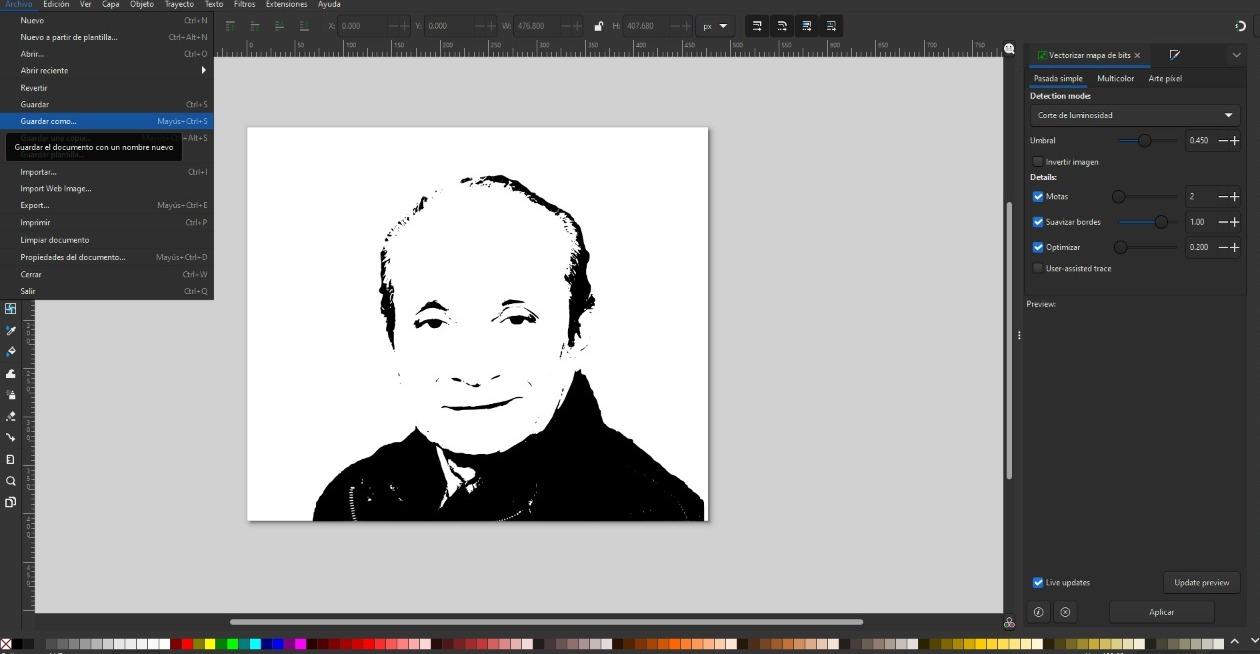

Para utilizar esta personalización, deberemos convertir la fotografía en formato .png a un formato .svg (formato que acepta el programa Autodesk Fusion 360) mediante el "Vectorizar mapa de bits" que aparece al darle clic derecho a la imagen seleccionada. Se nos abrirá una pestaña para ajustar los parámetros en los que aparecerá el mapa de bits, una vez conformes con el resultado le daremos clic izquierdo a "Aplicar".

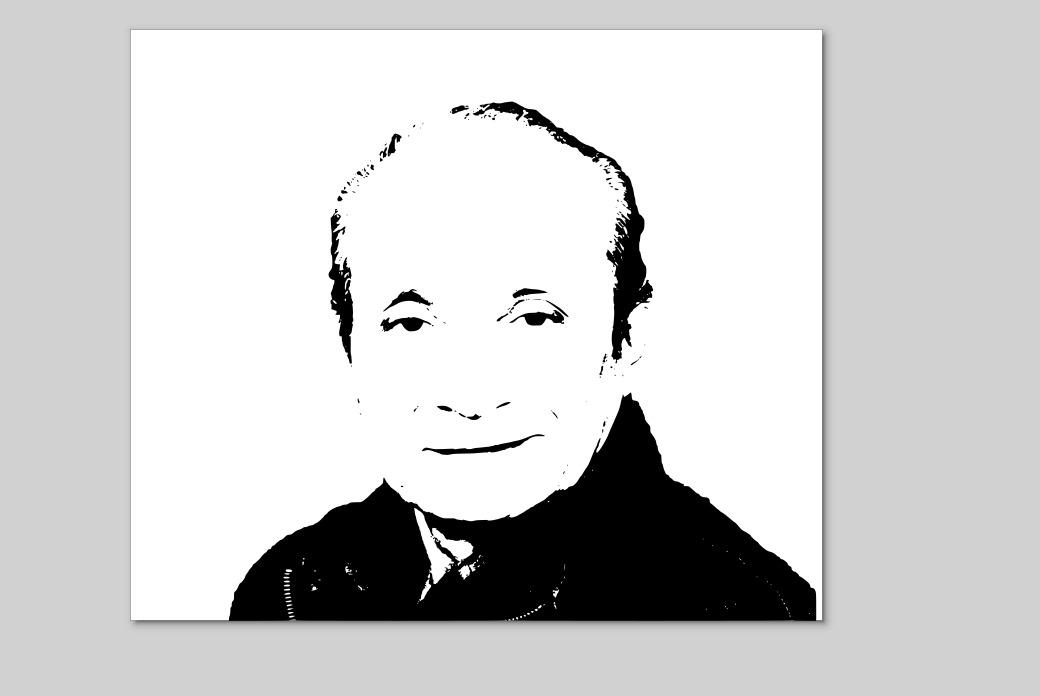

Una vez realizado el mapa de bits, podremos prescindir de la imagen inicial y se nos debería quedar una imagen del mapa del mapa de bits si hemos realizado los pasos correctamente. Podemos proceder a "Guardar como ..." para obtener el formato .svg.

NOTA: Dependiendo de la resolución de la imagen, es la cantidad de puntos que se crearán en el mapa de bits. Este detalle, hará que en el proceso de insertar y extruir en Autodesk Fusion 360 se tome una mayor cantidad de tiempo al procesar.

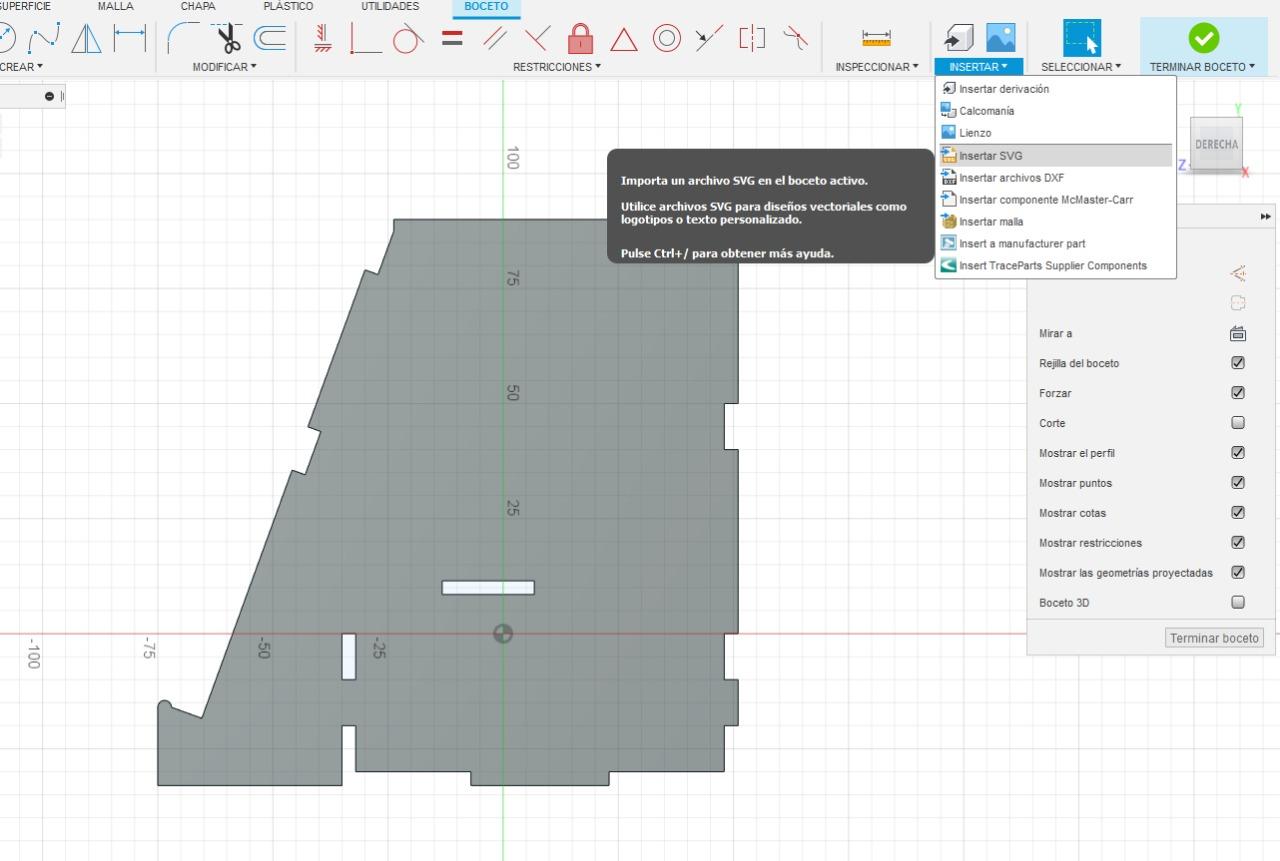

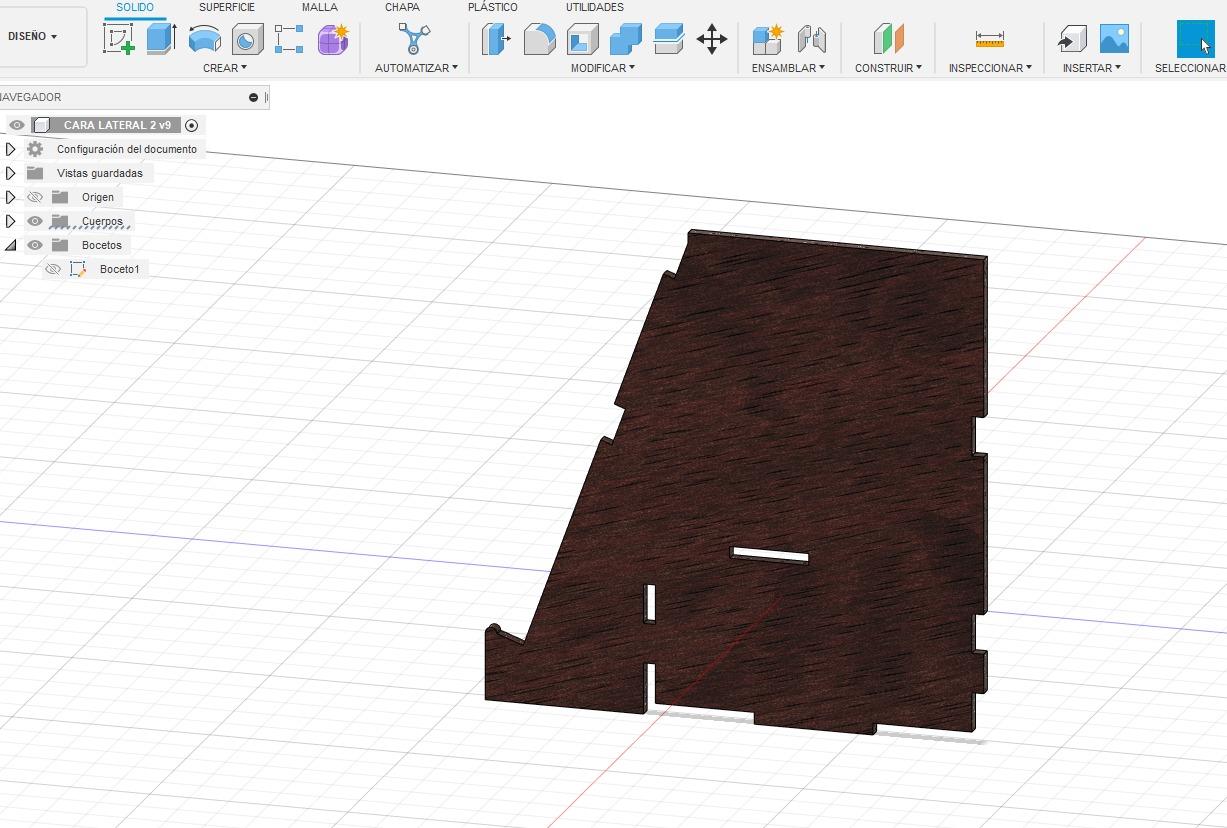

Para este paso, utilizaremos el Autodesk Fusion 360 y, volveremos a la "Cara Lateral N°2", nos posicionaremos sobre una de las caras del boceto extruido, y con clic derecho le daremos a "Crear boceto". En la cara que colocaremos el diseño personalizado, le daremos clic izquierdo a "Insertar", al hacer esto, se nos abrirá un menú de opciones en la cual seleccionaremos "Insertar SVG", luego le daremos clic izquierdo en "Insertar desde mi equipo" y buscaremos la ubicación del archivo que exportamos como .svg.

Al tener el archivo insertado podremos tener una visualización completa de la imagen, deberemos escalarla y moverla para ajustarla a la posición deseada en la cara de la pieza en cuestión. Cuando se tenga la posición deseada, deberemos darle a "Terminar boceto".

Para este paso, utilizaremos el Autodesk Fusion 360 y, volveremos a la "Cara Lateral N°2", nos posicionaremos sobre el diseño personalizado y seleccionaremos el diseño manteniendo el clic izquierdo presionado y arrastrando en el área deseada.

En el caso que se hayan seleccionado algunos bordes o esquinas, deberemos de deseleccionarlas manteniendo el shift y presionando clic izquierdo en el borde o esquina respectivo.

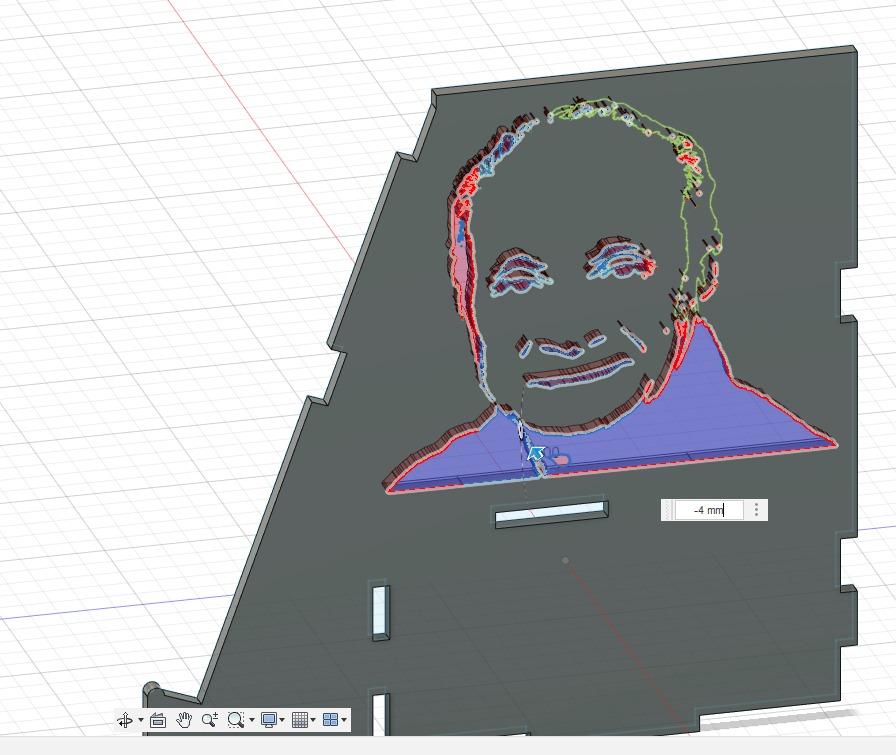

Cuando tengamos el diseño seleccionado, presionaremos la tecla "E" y extruiremos el diseño con una cantidad negativa de 4 mm (-4 mm). Para saber si hemos hecho la extrusión correctamente, deberemos ver el diseño de un color rojizo.

NOTA: Dependiendo de la resolución de la imagen, es la cantidad de puntos que se crearán en el mapa de bits. Este detalle, hará que en el proceso de insertar y extruir en Autodesk Fusion 360 se tome una mayor cantidad de tiempo al procesar.

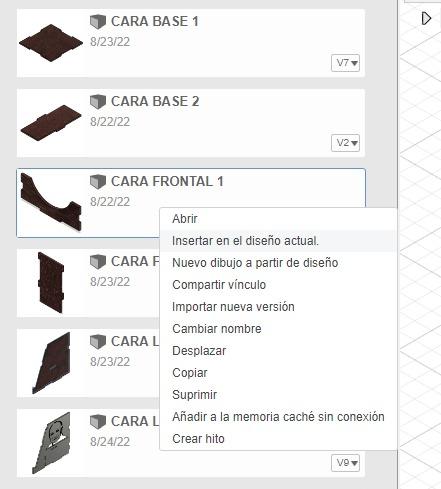

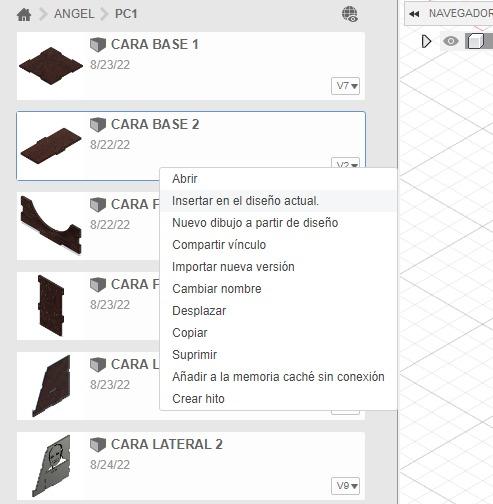

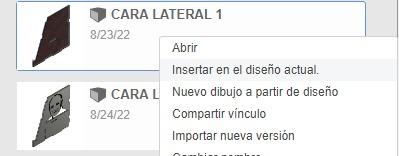

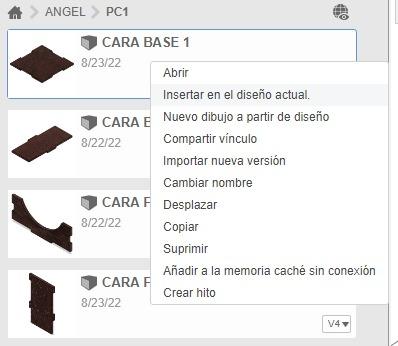

Para este paso, utilizaremos el Autodesk Fusion 360 y, en un nuevo diseño, le daremos un clic izquierdo a la "Cara Base N°1", luego le damos clic derecho y seleccionamos la opción de insertar en el diseño actual. Repetiremos este paso con cada una de las piezas y tendremos nuestro modelo desarmado.

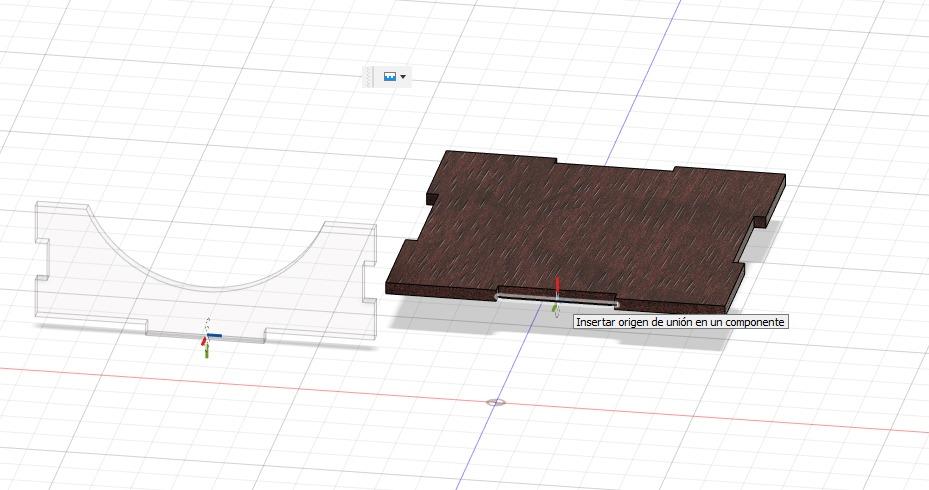

Para este paso, utilizaremos el Autodesk Fusion 360 y, en el diseño en el que tenemos todas las piezas, ubicaremos la "Cara Base N°1" y la pieza "Cara frontal N°1", con la tecla "J" nos aparecerá la vista de unión entre piezas, seleccionaremos el punto medio del borde inferior de la "Cara frontal N°1" y luego seleccionaremos el punto medio del borde inferior de la "Cara Base N°1", para aceptar la unión de esas dos piezas podemos presionar la tecla "Enter".

Nota: Ver el video de guía para la unión de la pieza "Cara Base N°1" y la pieza "Cara frontal N°1" .

Repetiremos esta acción con cada una de las caras para saber si nuestras medidas fueron las correctas al momento de realizar el boceto y la extrusión de cada pieza.

Nota 2: Ver el video de referencia del Porta Post It's Personalizado ensamblado.

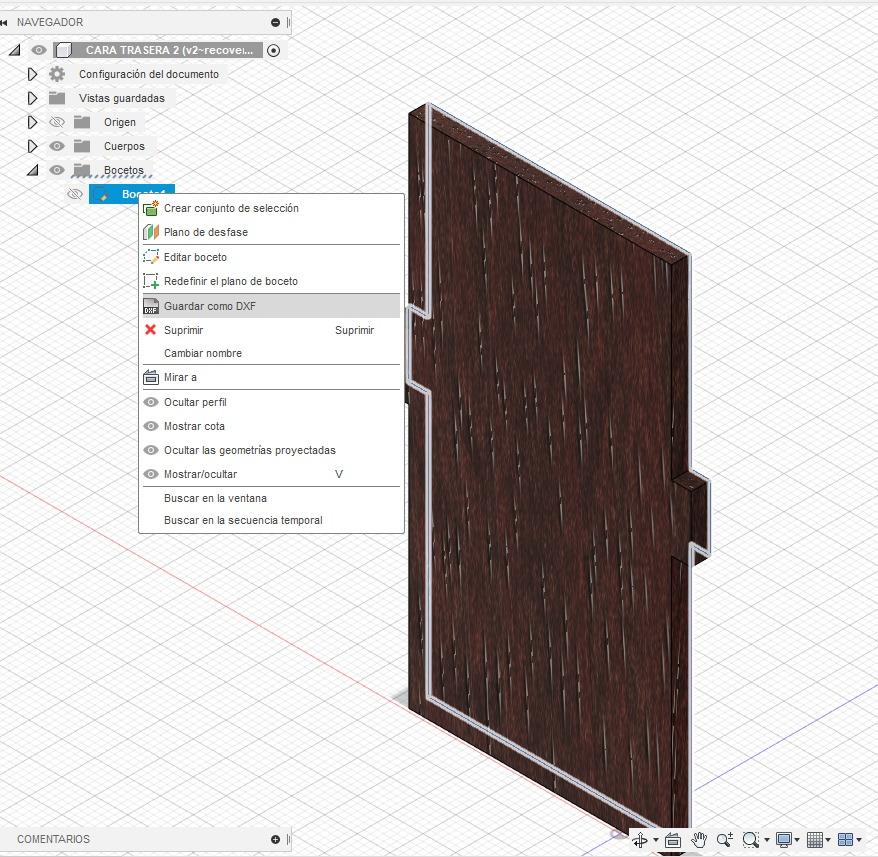

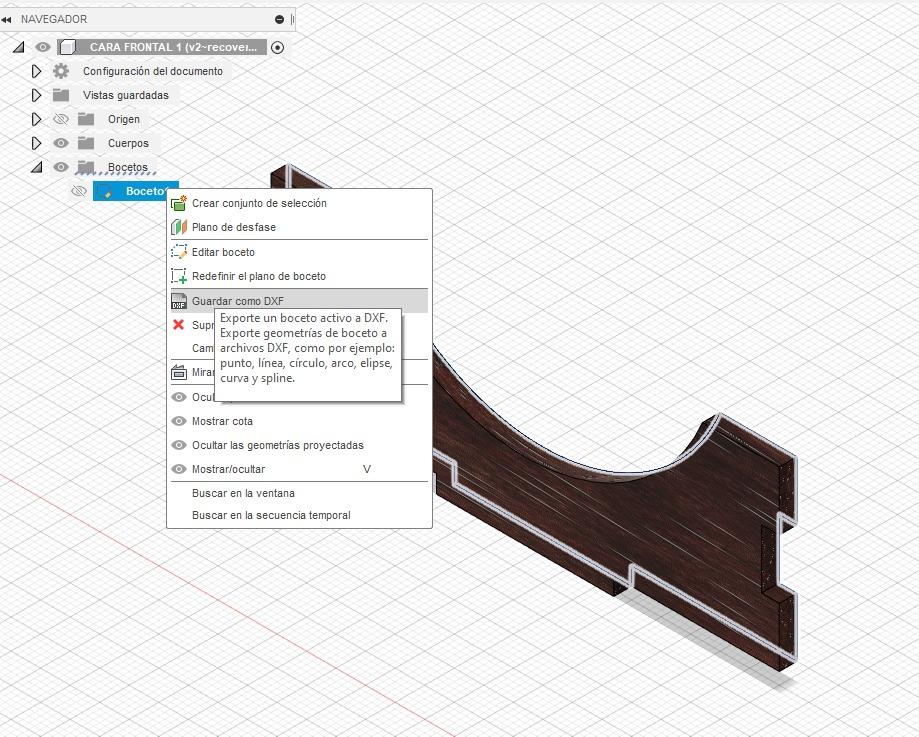

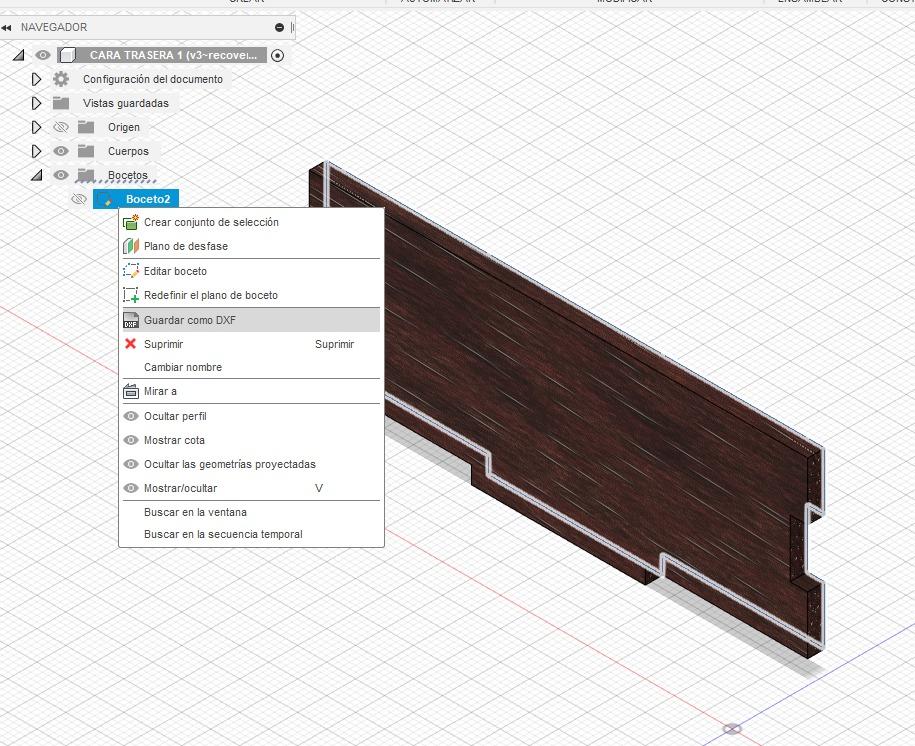

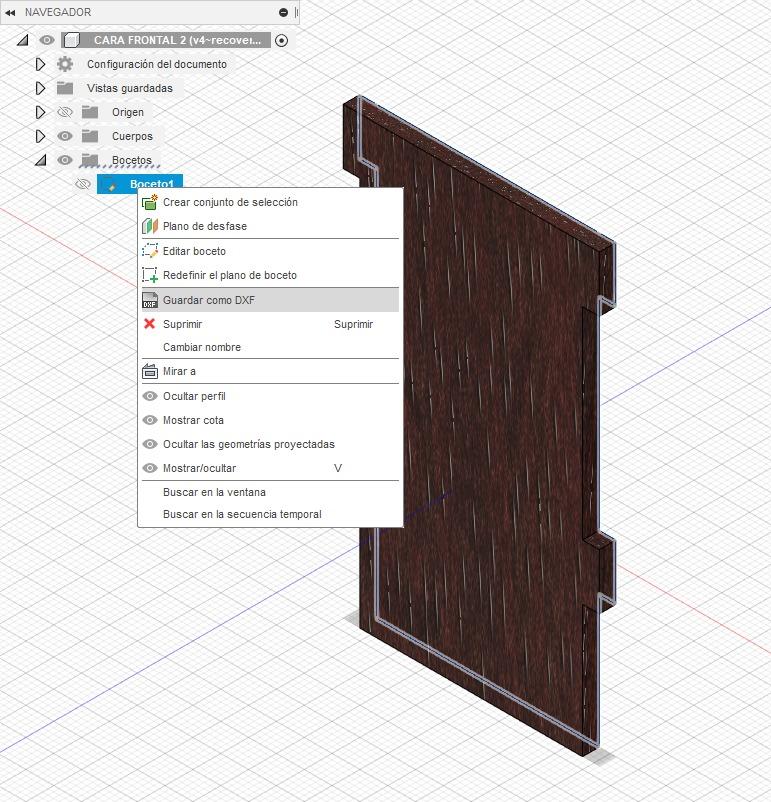

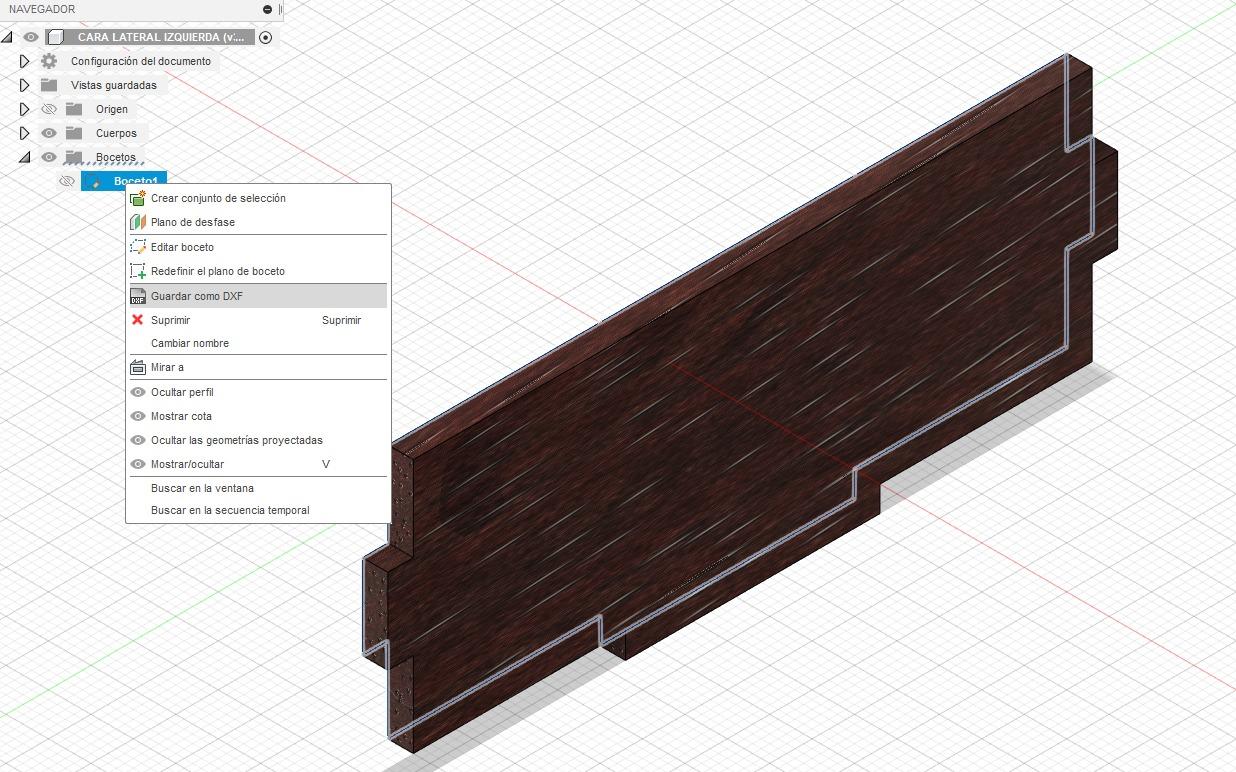

Para este paso, utilizaremos el Autodesk Fusion 360. Cuando estemos conformes con el ensamblado y no tengamos ningún error para la unión de las piezas virtuales, deberemos de "Guardar como DXF" cada boceto de cada pieza.

Nota: Revisar que los bocetos no tengan líneas dobles, esto puede perjudicar el proceso de cortado del material.

Nota 2: En el boceto de la pieza "Cara Lateral N°2" contaremos con dos formatos DXF, uno que es el boceto de la propia pieza, y otro que será el diseño. Recordar guardar ambos bocetos por separado.

Cuando tengamos listos los formatos DXF de cada pieza (Un total de 10 archivos), deberemos llevarlos al encargado de la cortadora láser. Para esta guía, iremos con el encargado de la Grabadora Láser Speedy 400, el cual nos dirá el tiempo de demora en el cortado de la plancha que le entregaremos para obtener nuestras piezas de los tamaños correspondientes. Deberemos esperar a que nos diga el momento en el que podremos recoger el Tablero MDF 3mm 2.14x2.44 m con los cortes realizados.

Una vez hayamos recogido nuestro Tablero MDF 3mm 2.14x2.44 m con los cortes realizados, nos quedaría armar nuestro Porta Post It's Personalizado para colocarlo en nuestro lugar de trabajo preferido.
