Porta Celulares Hecho a Laser

Hoy aprenderemos a elaborar un porta celulares mediante aplicaciones de diseño, y empleando los cortes laser, siendo cortes precisos y limpios, y su eficacia, así como medio de comprobación de lo esencial que puede ser en un futuro para la elaboración de proyectos mas grandes.

Autodesk fusión 360

Pc

Periféricos

Pegamento

Conexión a internet

Microsoft teams

Planchas de MDF 3mm

Podemos obtener los planos por internet, en mi caso yo los obtuve mediante un grupo de teams, así es mas fácil descargarlo y desarrollarlos satisfactoriamente .

Dependiendo de nuestro buscador de preferencia, buscamos esta aplicación, y entramos a la primera pagina.

Le damos a CREATE ACCOUNT y procedemos a llenar los formularios con nuestros datos personales, para poder obtener la prueba de 30 días, debemos ingresar nuestra fecha de egreso a universidad, o escuela.

Para poder empezar a crear bocetos debemos le damos a CREAR y luego a crear boceto.

Para empezar a hacer las medidas y diseños, debemos elegir la posición correcta, de lo contrario será muy difícil poder colocarlos, en los próximos procesos de ensamblado.

Es muy importante guardar nuestro proyecto o de lo contrario se perderá nuestro proceso ya realizado, también debemos guardarlos con los nombres correctos para no equivocarnos a la hora de editar, ya que hay piezas similares.

Para poder crear líneas elegimos a la opción de líneas, en caso sea necesario crear líneas curvas, también esta la opción, para luego terminar nuestra primera pieza, terminamos guardando.

Una vez finalizado nuestra pieza apretamos la letra E y procedemos a ingresar estos números 3.00, para poder darle solides a nuestras piezas, también hay posibilidad de poder darle texturas, pero no es necesario.

Para poder crear esta cara, unimos los dos rectas con una lineal recta, localizamos el punto medio, y creamos una lineal vertical.

desde cualquier punto extremos de la lineal 13.00 unimos una lineal recta con la lineal vertical usualmente la recta inclinada debe medir 32.5 y el rango de inclinación 22,6.

una vez creado el punto de la recta, creamos un circulo con radio de 32.5 y recortamos las líneas que ya no nos sirven.

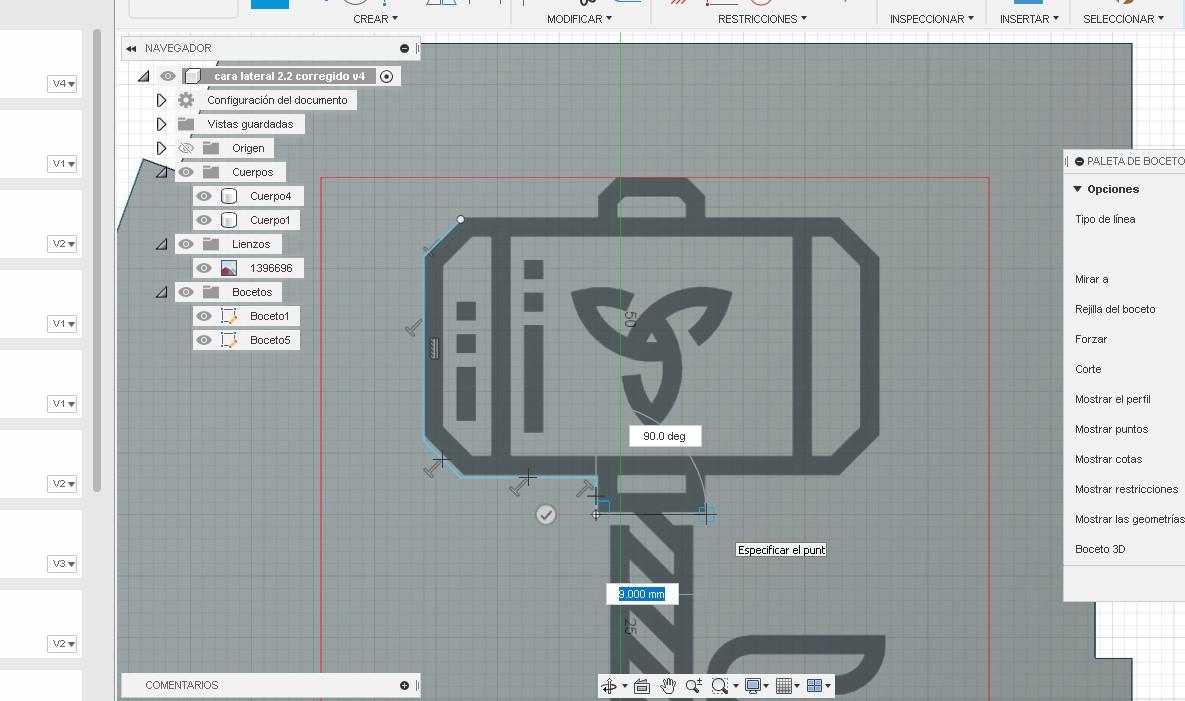

Para poder empezar a hacer esta cara lateral, debemos insertar un diseño personal , para esto abriremos nuestro buscador de preferencia, le damos click a insertar lienzo y creamos boceto.

Buscaremos en nuestro buscador, una imagen de personaje, cosa o lo que les guste, acompañado de un DFX, ejemplo: martillo de Thor dfx.

Seguiremos el diseño mediante líneas rectas y curvilíneas si es necesario implementar circulas, lo insertas, de tal forma que logremos diseñarlo perfectamente.

Una vez finalizado apretamos la letra E y no colocamos 3. colocaremos -3 para darle un efecto hueco y darle un aspecto mas cosmético.

Creamos nuevo boceto con nombre Ensamblaje y insertaremos todas las piezas hechas de nuestro proyecto, las posicionamos de tal forma que nos sea mas fácil ajustarlas.

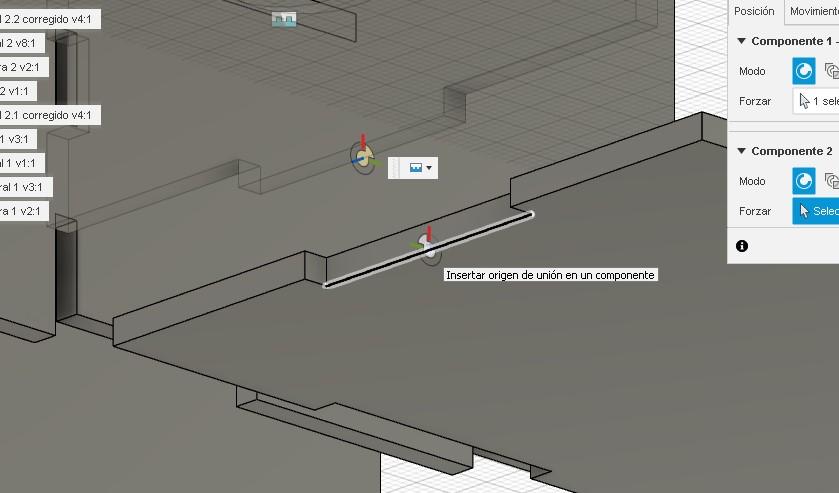

Unimos todas las piezas uniendo extremos con la letra J, así podremos unir y verificar que estén correctos las medidas sin errores, en caso contrario que veamos dobles líneas, tendremos que modificar nuestros bocetos de las piezas erróneas.

Una vez que verifiquemos que todo encaja perfectamente exportamos todas las piezas, y las enviamos a un USB para poder enviarlos a cortar, no habrá fallos ya que el laser es muy preciso y si hubo alguna falla fue por la mala estructura de las piezas.

Enviamos nuestros documentos, o por medio de USB, y así esperamos el tiempo estimado.

Ensamblamos nuestras piezas y verificamos que encajen perfectamente, una vez listo podremos disfrutar de la organización que nos puede ayudar, a mantener nuestro escritorio limpio y organizado.
