Porta Celular - Proyecto De Fabdig

• Instalamos el Fusión 360 en nuestra pc y abrimos el programa para empezar a realizar la estructura de nuestras piezas del porta celular.

Cara Base 1

• Cada pieza tiene sus medidas.

• Iniciaremos creando una nueva carpeta para mantener organizadas nuestras piezas.

• Una vez creada la carpeta podemos iniciar con nuestra primera pieza.

• Daremos click en crear boceto y lo guardaremos con el nombre de Cara Base 1.

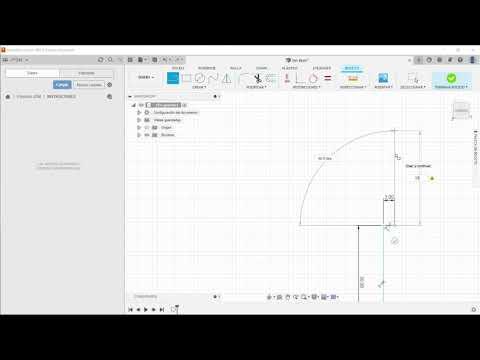

• Damos click en crear y elegimos línea.

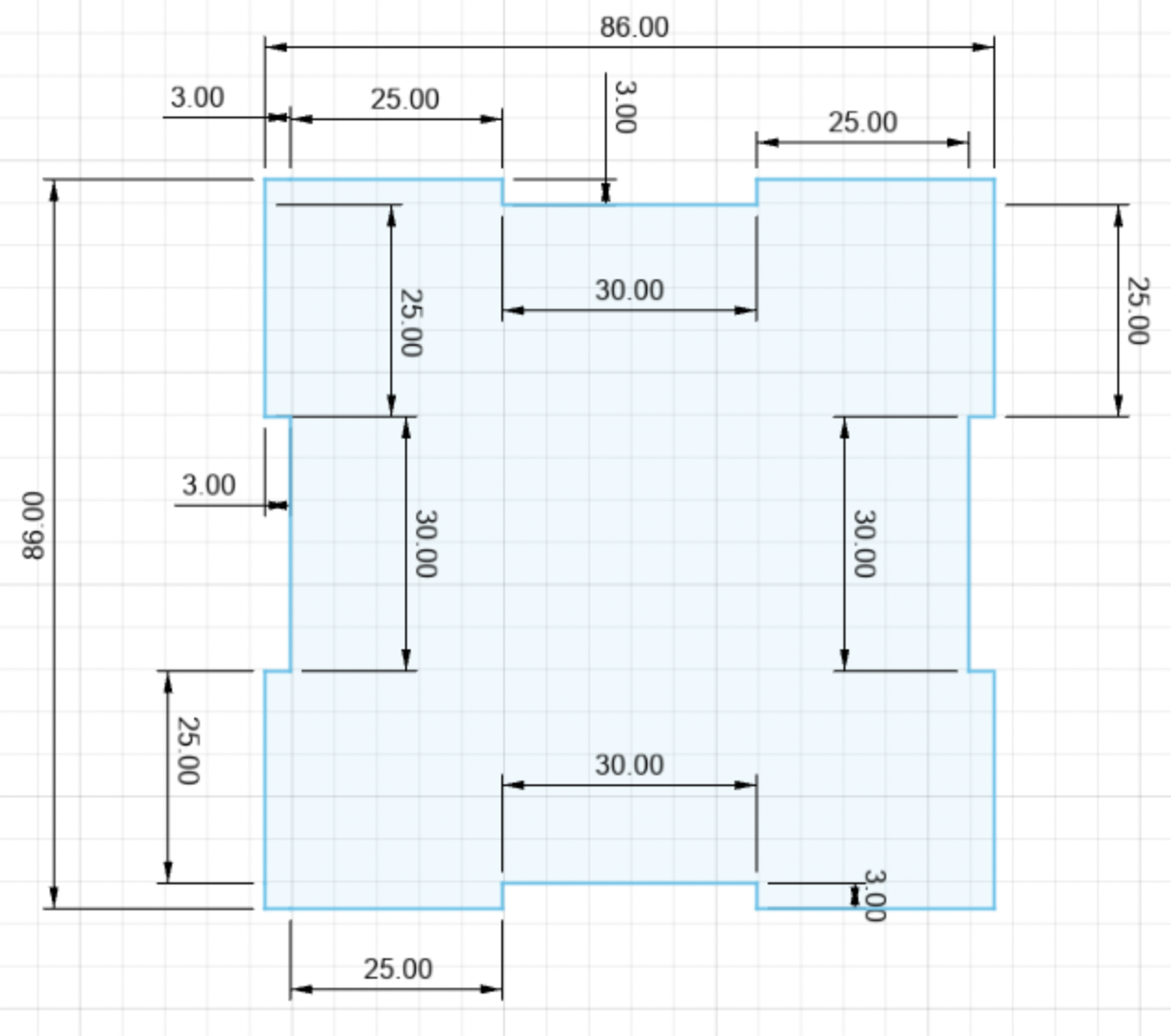

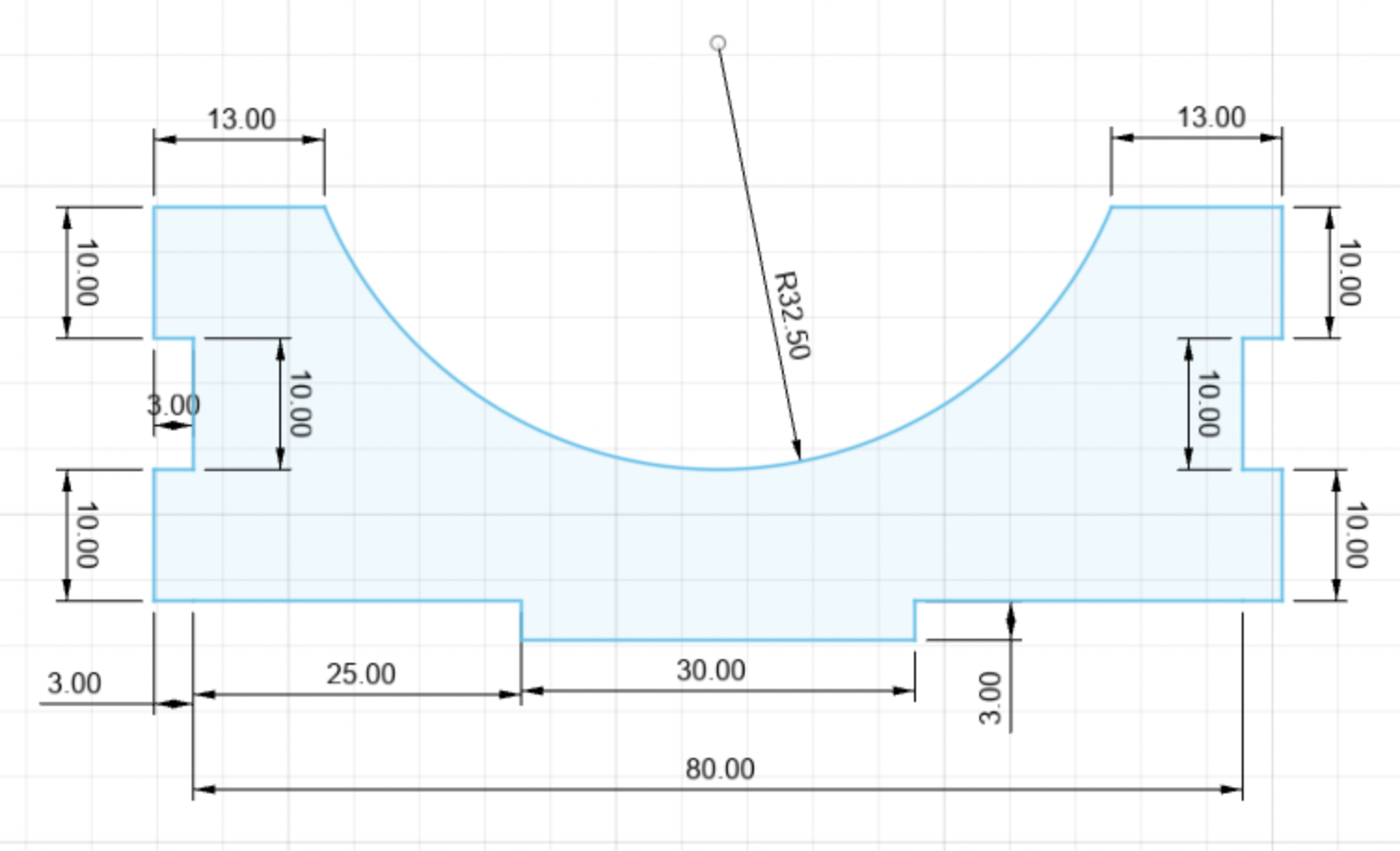

• Nos guiaremos con los planos de esta pieza.

• Cuando terminemos con todas nuestras líneas, daremos click derecho sobre nuestro boceto y daremos click en extruir y insertaremos el número 3. (Deberá crear un ancho de 3mm)

• Con esto acabaríamos nuestra primera pieza.

• Guardamos nuestro proceso.

• Ya podemos seguir con nuestras siguientes piezas aplicando los mismos pasos.

Cara Base 2

Cara Frontal 1

Cara Frontal 2

Cara Lateral 1

Cara Lateral 2.1

Cara Lateral 2.2

Imagen DXF en la Cara Lateral 2.2

• En esta cara introduciremos una imagen en el formato DXF que podemos elegir buscando en google.

• Una vez encontrada nuestra imagen la descargaremos.

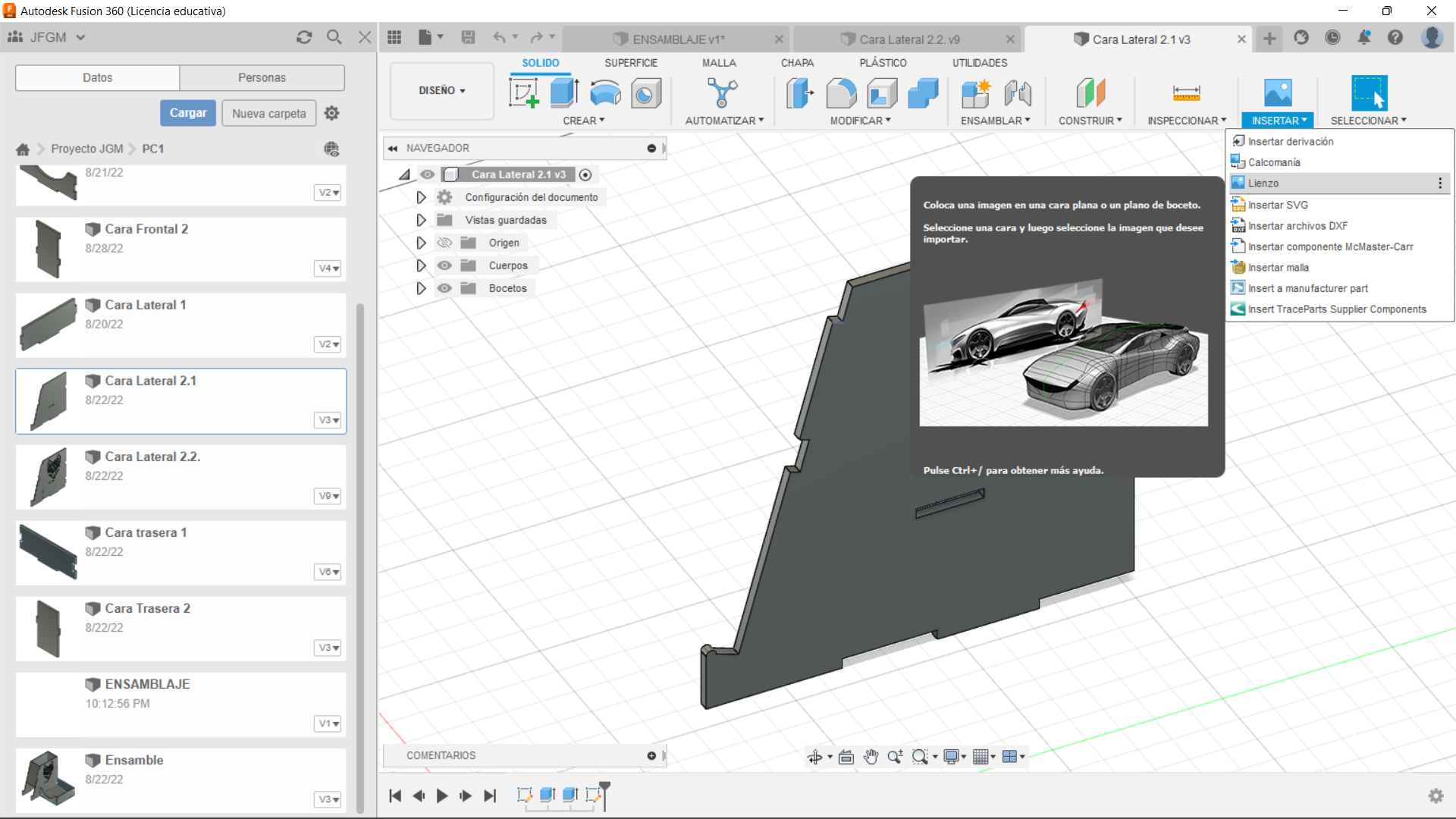

• Entramos al Fusion 360 y nos vamos a la sección donde dice INSERTAR y elegimos LIENZO.

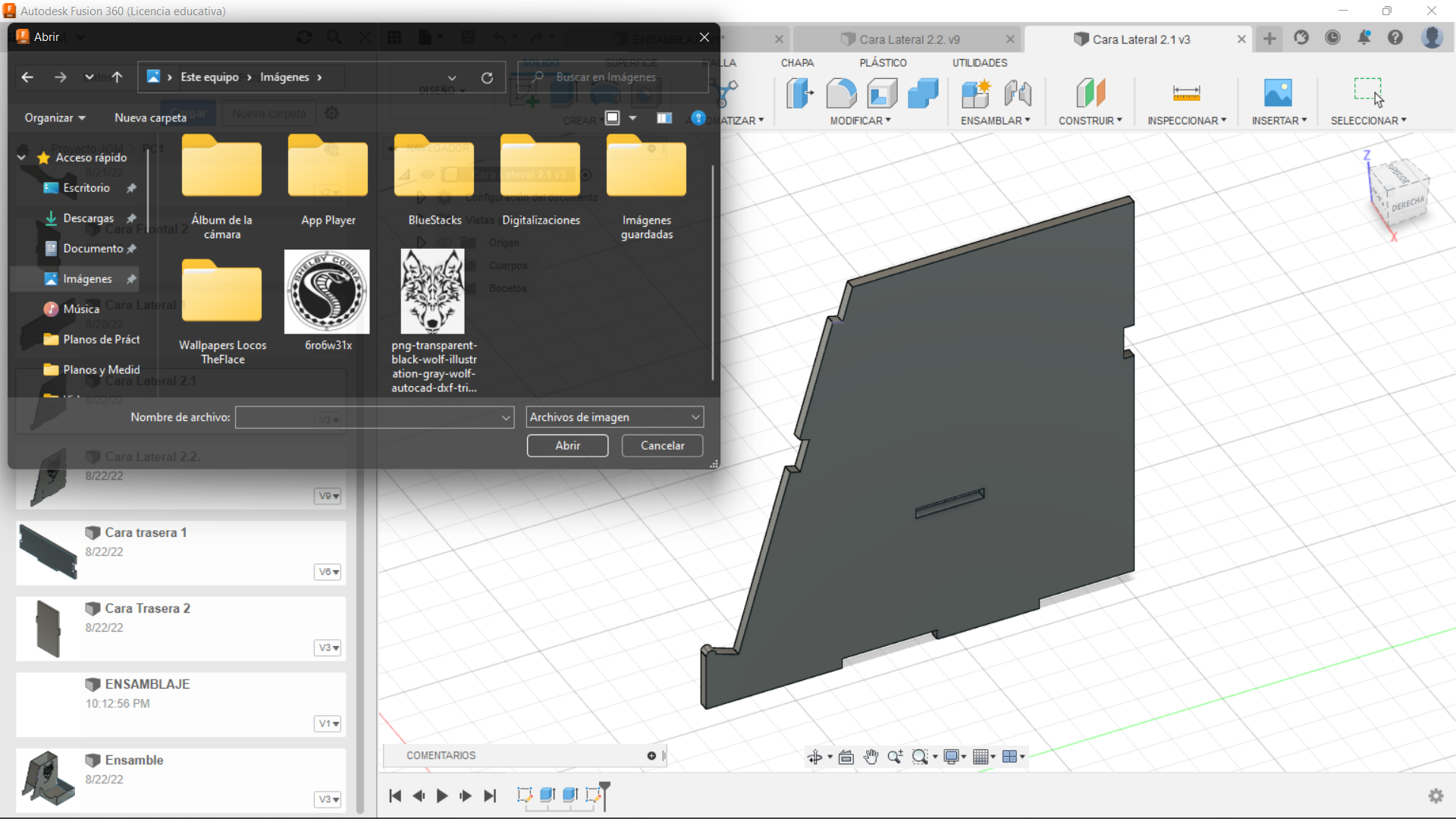

• Le damos a INSERTAR DESDE MI EQUIPO, y elegimos nuestra imagen.

• Elegimos la posición de nuestra imagen y le damos a la tecla ENTER.

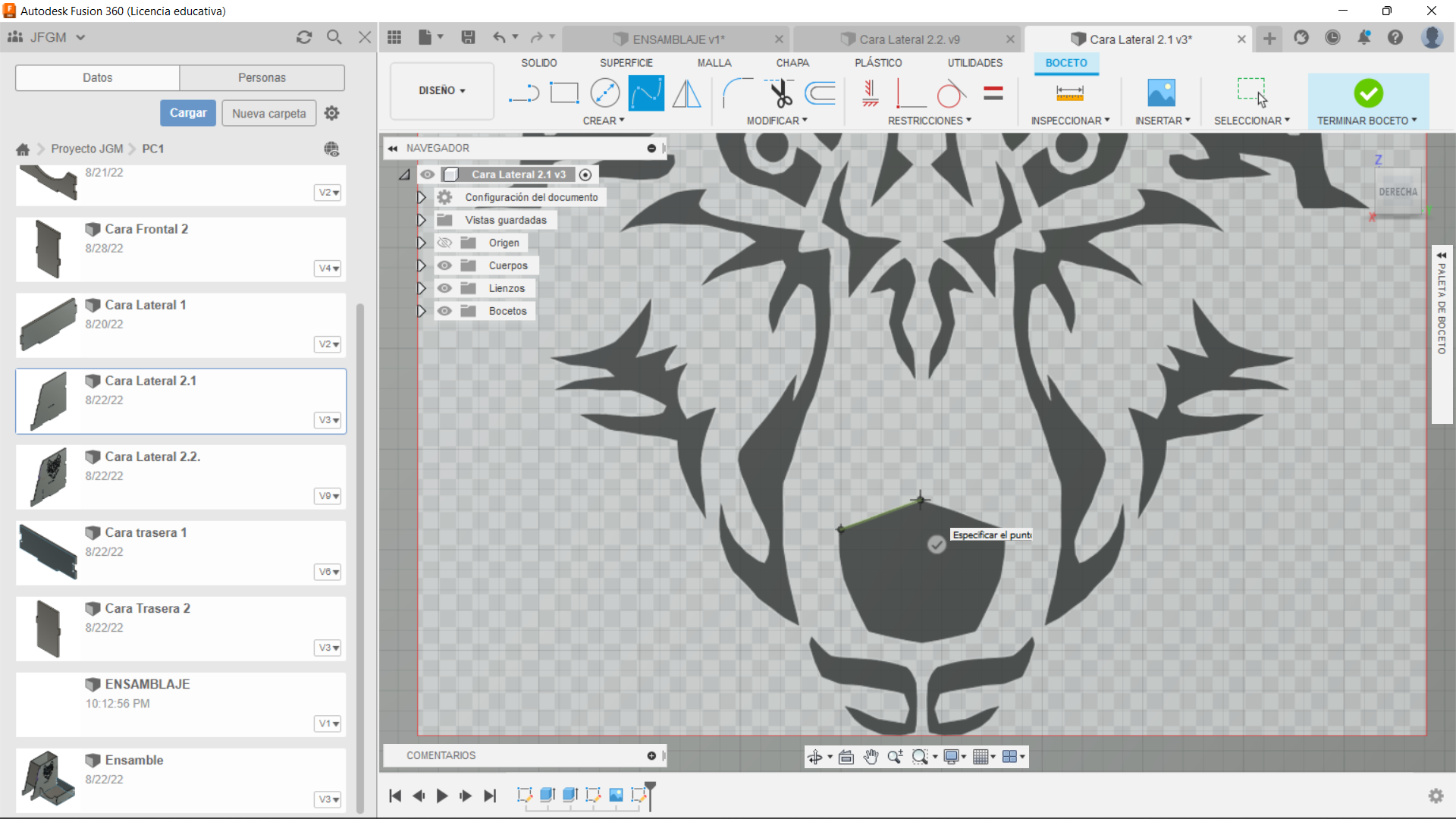

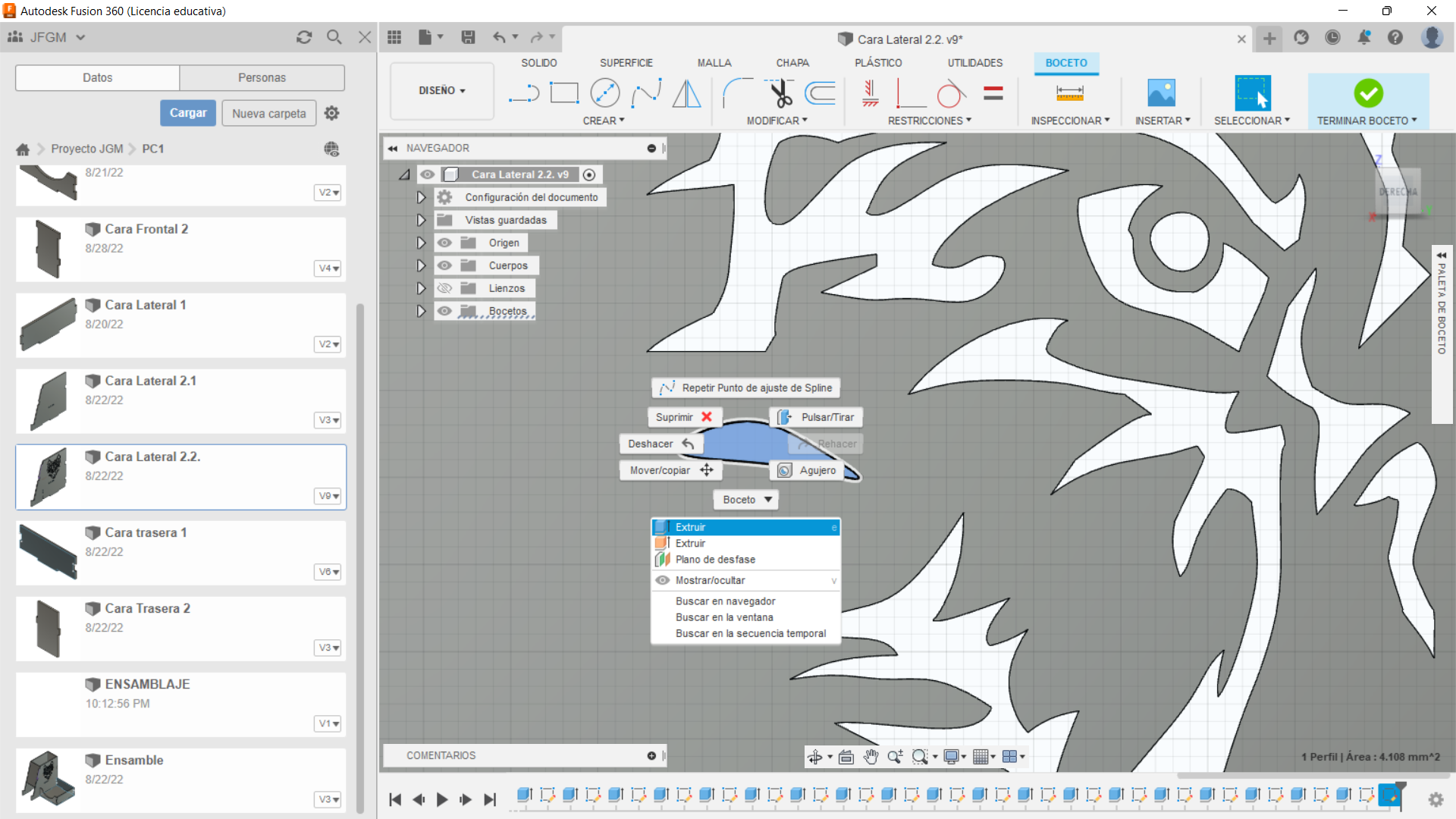

• Una vez puesta la imagen, iremos a insertar CREAR, y elegimos SPLINE y seleccionamos PUNTO DE AJUSTE DE SPLINE.

• Iremos recorriendo todo nuestro dibujo con estas líneas.

• Una vez que terminemos de poner nuestro puntos de spline, deberemos dar click derecho en el área que queremos recortar y elegimos EXTRUIR.

• Aquí debemos elegir -3mm porque queremos hacer un hueco.

• Repetiremos a todos lo lugares que queremos perforar.

• Así concluimos con la imagen DXF.

Cara Trasera 1

Cara Trasera 2

Ensamble para la corrección de errores

• Cuando tenemos todas nuestras piezas ya listas debemos crear un nuevo boceto y empezar a exportar nuestras piezas.

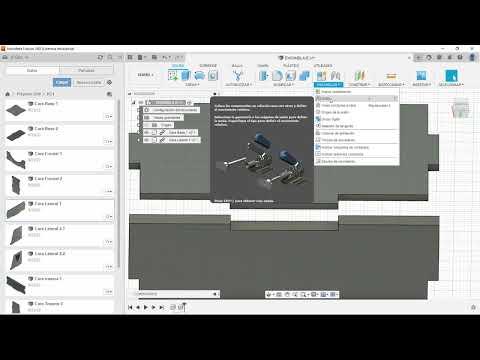

• Una vez que tenemos nuestras piezas presionaremos la letra J para la unión.

• Debemos elegir las aristas que queremos que vayan juntas.

• Ahora podremos ver si nuestras piezas encajan y podemos corregir errores.

• Errores comunes : Medidas equivocadas.

Conversión de piezas a archivos DXF

• Una vez terminado nuestro ensamblaje tendremos que convertir nuestras piezas a archivos DXF para poder enviárselos a la maquina de corte láser.

En mi caso el corte lo hice en el laboratorio de la universidad San Martin de Porres. Nuestro profesor Carlos de Laboratorio recibió nuestros archivos y cortó nuestras piezas.

Tuvo un costo de 10 nuevos soles:

• Plancha MDF

• Corte Láser

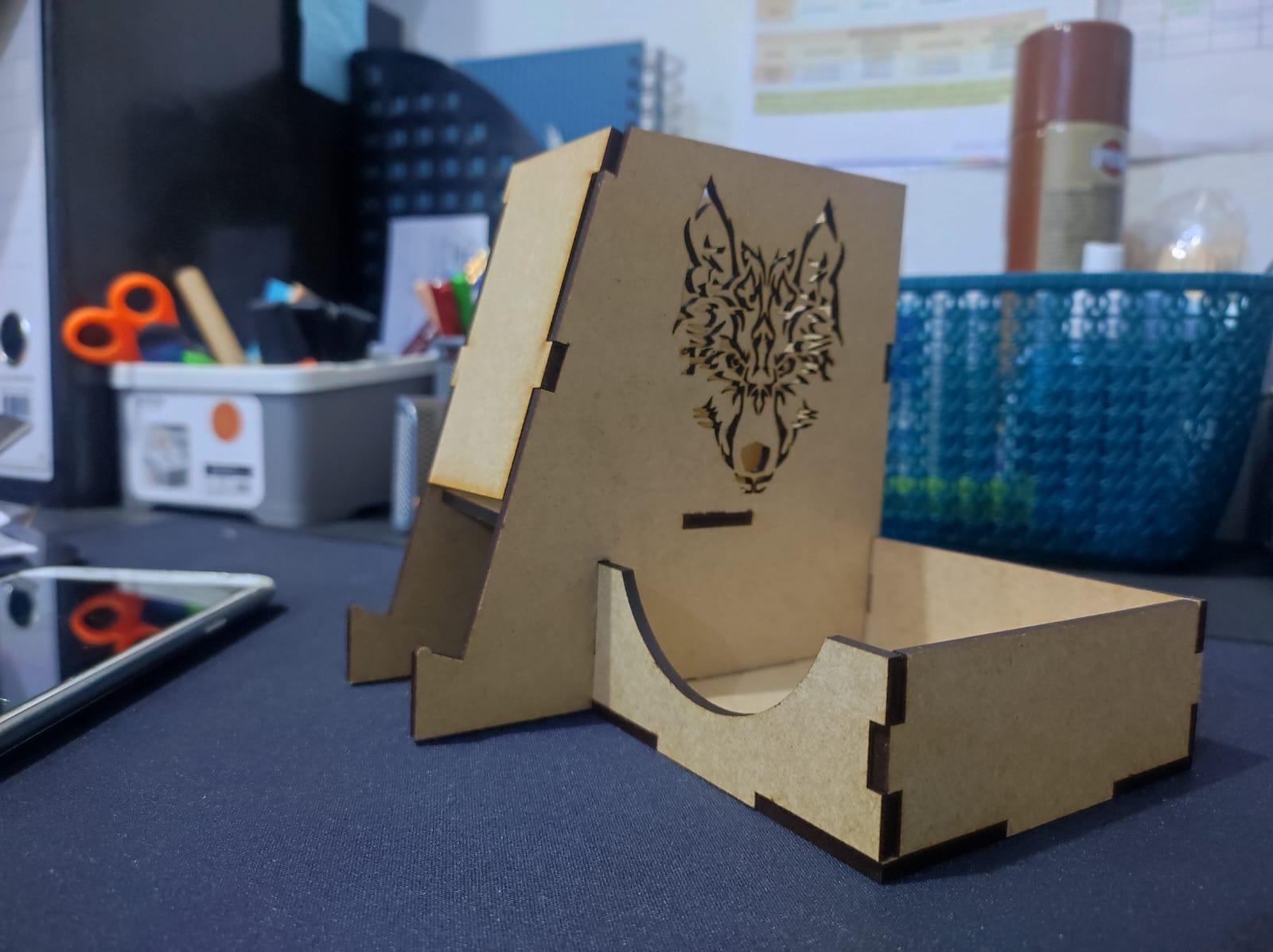

Una vez que tenemos las piezas ya cortadas, procedemos a armar nuestro porta celular.

Y con esto habremos concluido con nuestro proyecto.
