Porta Celular Con Extensiones
Bienvenidos, el día de hoy realizaré un tutorial sobre como elaborar un Porta celular con extensiones en el Fusion 360, para posteriormente efectuar el corte láser en el material MDF. Este proyecto fue realizado en el curso de Fabricación Digital. Espero que les sirva esto como tutorial para aprender el uso de herramienta básicas del Fusion 360.
Supplies
- Fusion 360
- Cortadora Láser
- MDF de 3mm
- PC o Laptop
Cara Base

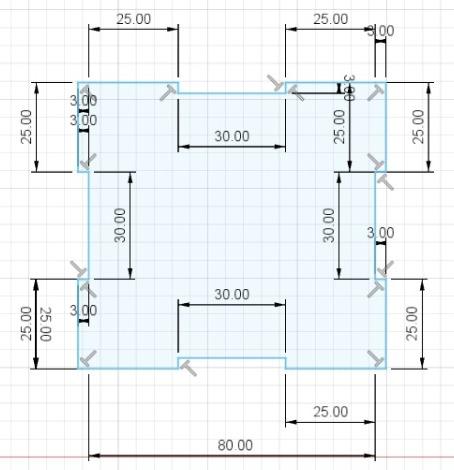

Primero, empezaremos a elaborar el boceto según las medidas indicadas en el plano. Nos dirigimos a la opción CREAR BOCETO y escogemos el plano XYZ (superior). A continuación, pondremos las medidas indicadas con la ayuda de la herramienta Línea, procedemos a realizar el boceto y luego apretamos en la opción TERMINAR BOCETO. Seguidamente, apretamos en la opción EXTRUIR, esto nos permitirá darle volumen a nuestro dibujo. En este caso usaremos un grosor de 3mm para este proyecto. Para finalizar, le otorgaremos textura al dibujo, nos dirigiremos a la opción MODIFICAR, escogemos la opción ASPECTO y seleccionas la textura de madera.
Cara Base 2
Para esta segunda parte del proyecto, realizaremos los mismos pasos a excepción del plano del dibujo. Una vez terminado el dibujo según las medidas indicadas del plano, apretaremos en la opción TERMINAR BOCETO. Luego nos dirigimos a la herramienta EXTRUIR y le pondremos como grosor 3mm. Para finalizar, le otorgaremos textura al dibujo en la opción MODIFICAR, escogemos la opción ASPECTO y escoges la textura de madera.
Cara Frontal

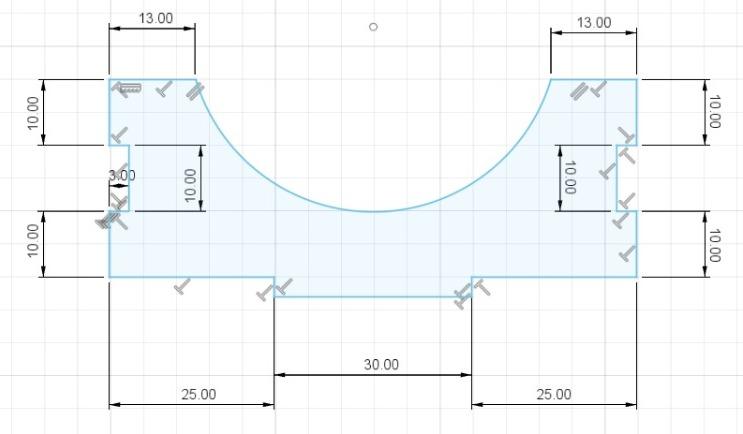

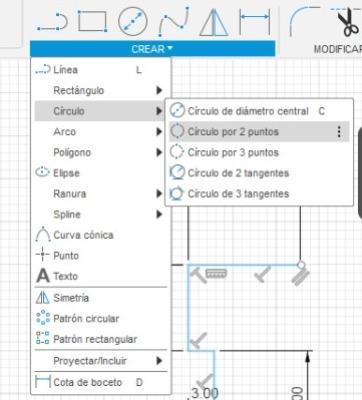

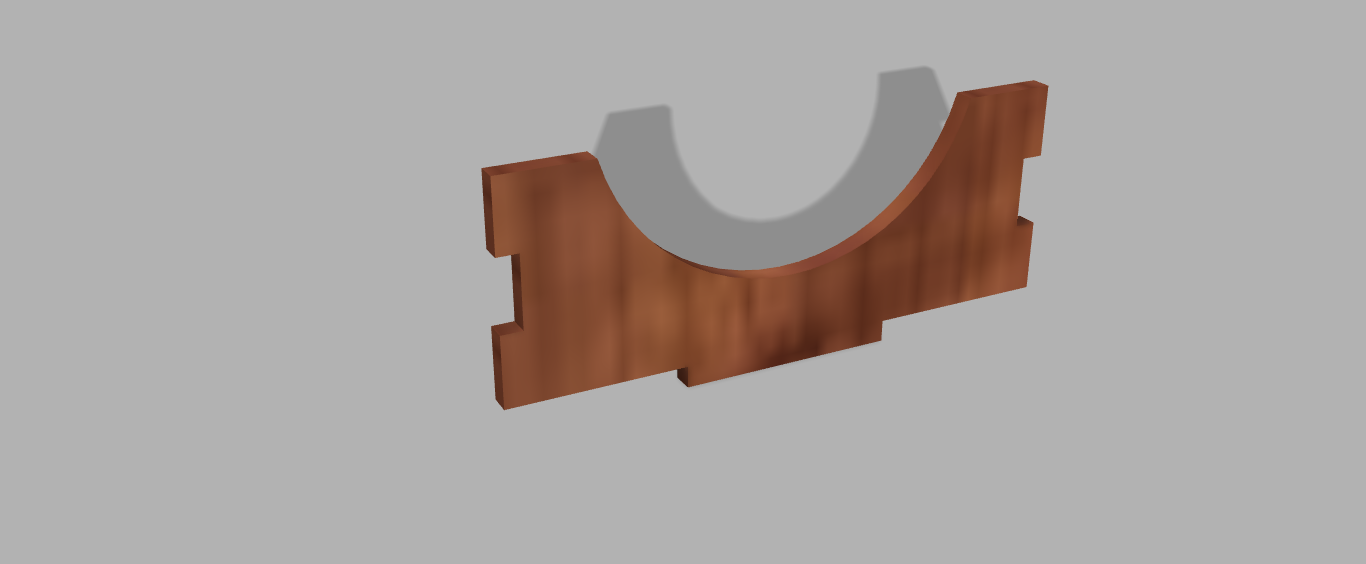

Para esta tercera parte del proyecto empezaremos a realizar el dibujo según las medidas del plano, hasta llegar a la parte circular del dibujo. En este caso, usaremos la herramienta CÍRCULO POR 2 PUNTOS para efectuar la forma circular del dibujo, seleccionaremos el punto de partida del circulo a partir del vértice izquierdo hacia el derecho. Una vez hayamos obtenido la figura circular, lo dividiremos con la herramienta LÍNEA a la mitad (tal cual se visualiza en la tercera imagen), luego, con la herramienta RECORTAR eliminaremos la parte superior del círculo y la línea dibujada, de esta forma, terminaríamos el dibujo de la Cara Frontal. Para culminar, le otorgaríamos volumen con la herramienta EXTRUIR y con la opción ASPECTO agregaríamos la textura.
Cara Frontal 2

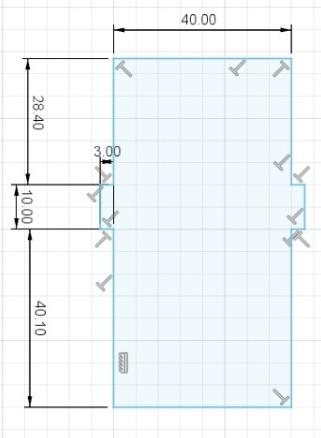

Para esta cuarta parte del proyecto, solo deberemos realizar el dibujo del plano con las medidas respectivas. Para finalizar usaremos las herramientas ya mencionadas para otorgarle volumen y aspecto a nuestro dibujo.
Cara Lateral

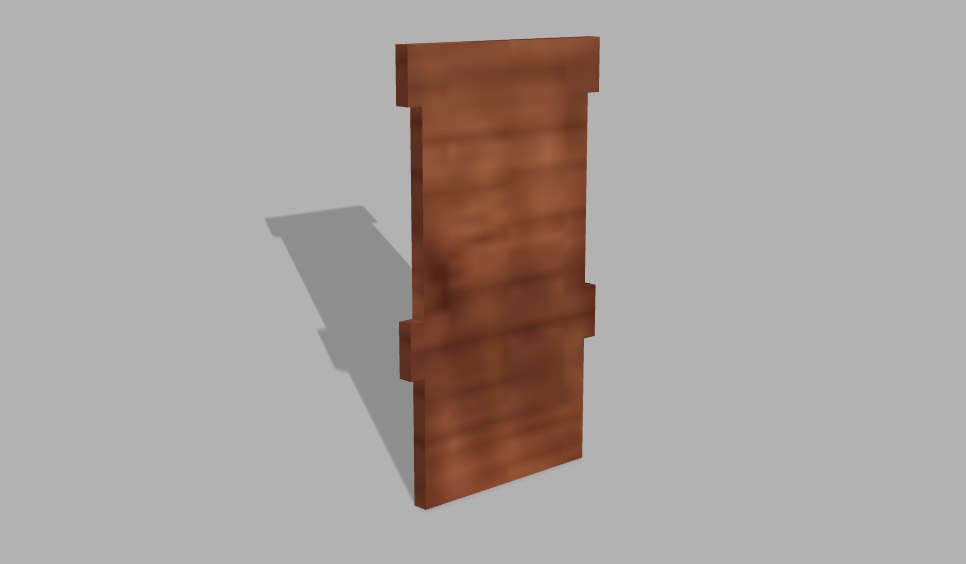

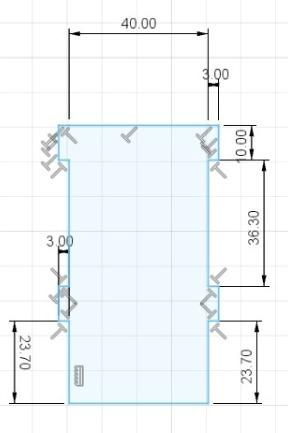

Para esta quinta parte del proyecto, realizaremos los mismos pasos ejecutados en la Cara Frontal 2. Dibujamos el plano según sus medidas, le otorgamos volumen y finalizamos con el aspecto.
Cara Trasera 1 Y 2

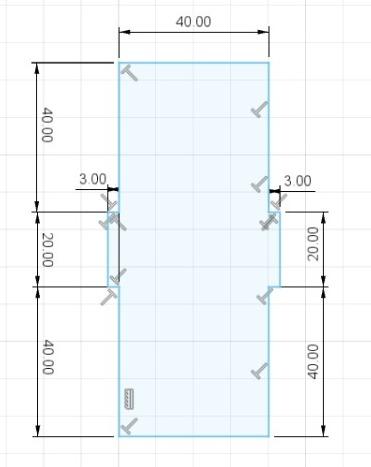

Para esta sexta y séptima parte del proyecto, seguiremos efectuando los mismos pasos.
Cara Lateral 2.1

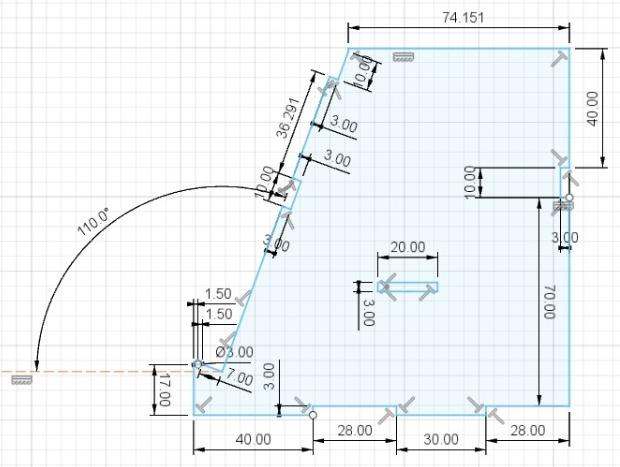

Para realizar esta séptima parte deberemos realizar las respectivas medidas del plano hasta llegar a la parte inclinada del plano.
Cara Lateral 2 / 1

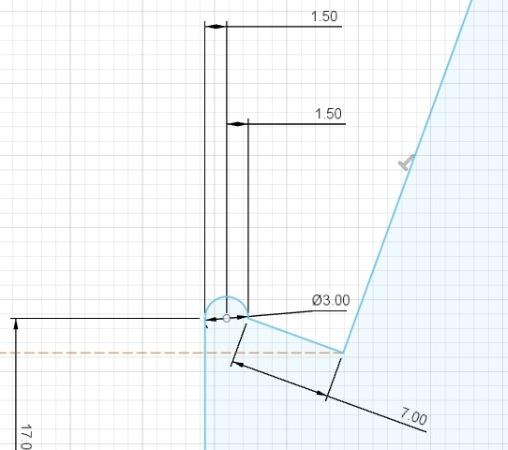

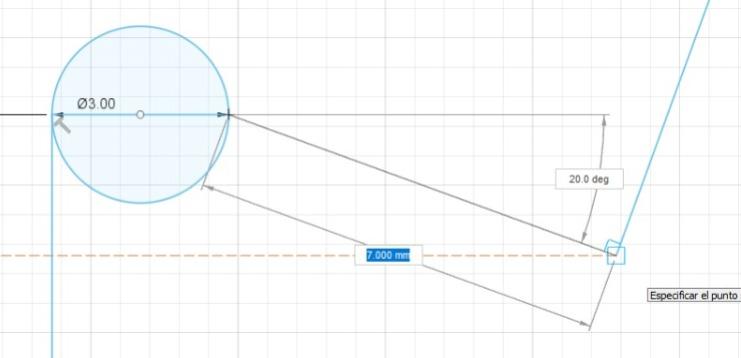

Una vez lleguemos a la parte inclinada, deberemos realizar con la herramienta CÍRCULO POR 2 PUNTOS un circulo de 3mm, para después efectuar una línea de 7mm con una inclinación de 20°. Luego, efectuamos las medidas dadas en la tercera imagen con una inclinación de 20°. Para finalizar, le damos volumen y textura a nuestro dibujo.
Cara Lateral 2.2

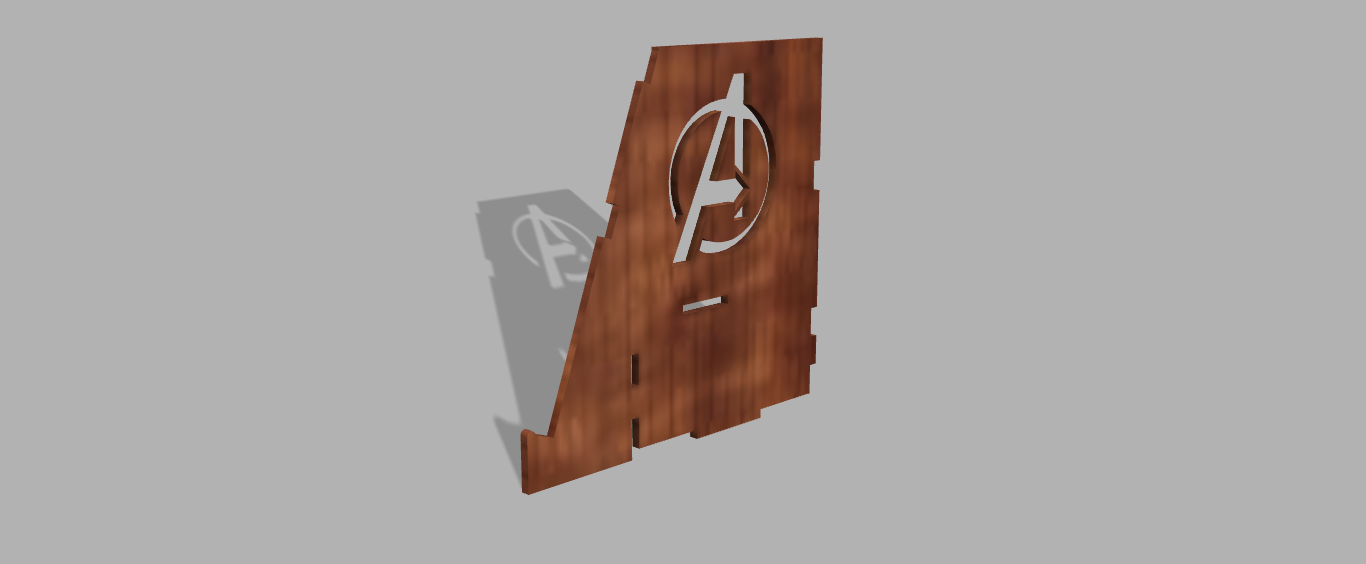

Una vez terminemos de realizar nuestra primera cara lateral, realizaremos la siguiente que es similar, con algunas modificaciones que se visualizarán en el plano. En esta parte del proyecto, podremos decidir que dibujo o logo quisiéramos realizar para darle personalidad a nuestro proyecto.
Cara Lateral 2.2 / 1

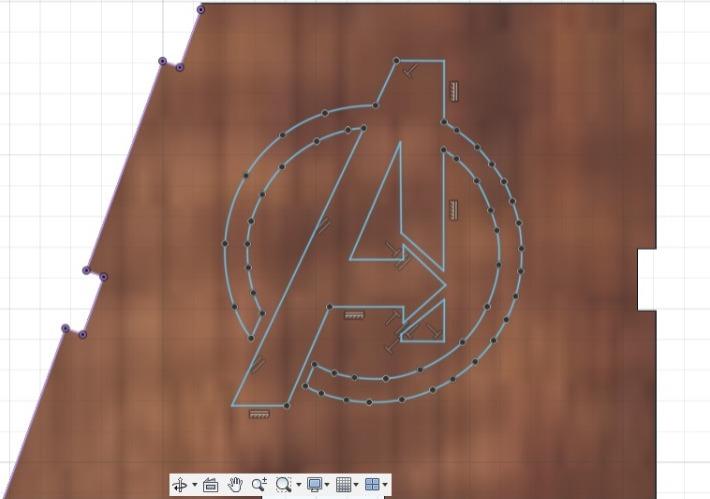

Una vez hayamos escogido nuestra imagen a dibujar, la insertamos en el lienzo y acomodamos en la parte superior de la Cara Lateral. A continuación, realizaremos otro boceto encima del anterior boceto, usaremos la herramienta Spline para tener más movilidad al efectuar nuestro dibujo. Para terminar, cerraremos el boceto y eliminaremos la imagen insertada y le ponemos volumen y textura.
Ensamblado

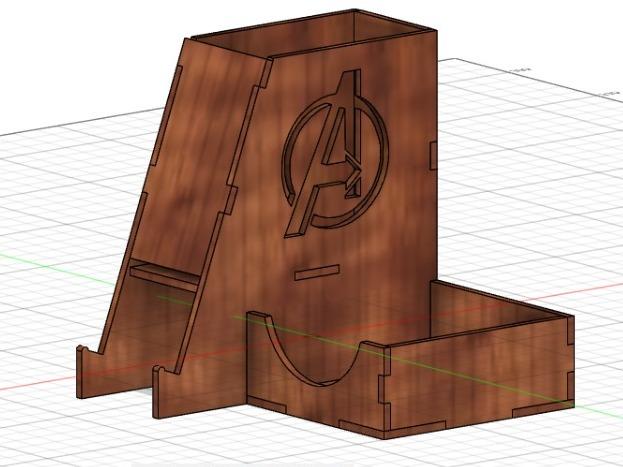

Finalmente usaremos la herramienta UNIÓN para verificar que todas las piezas encajen correctamente para producir el proyecto con una cortadora láser.
Corte En Láser

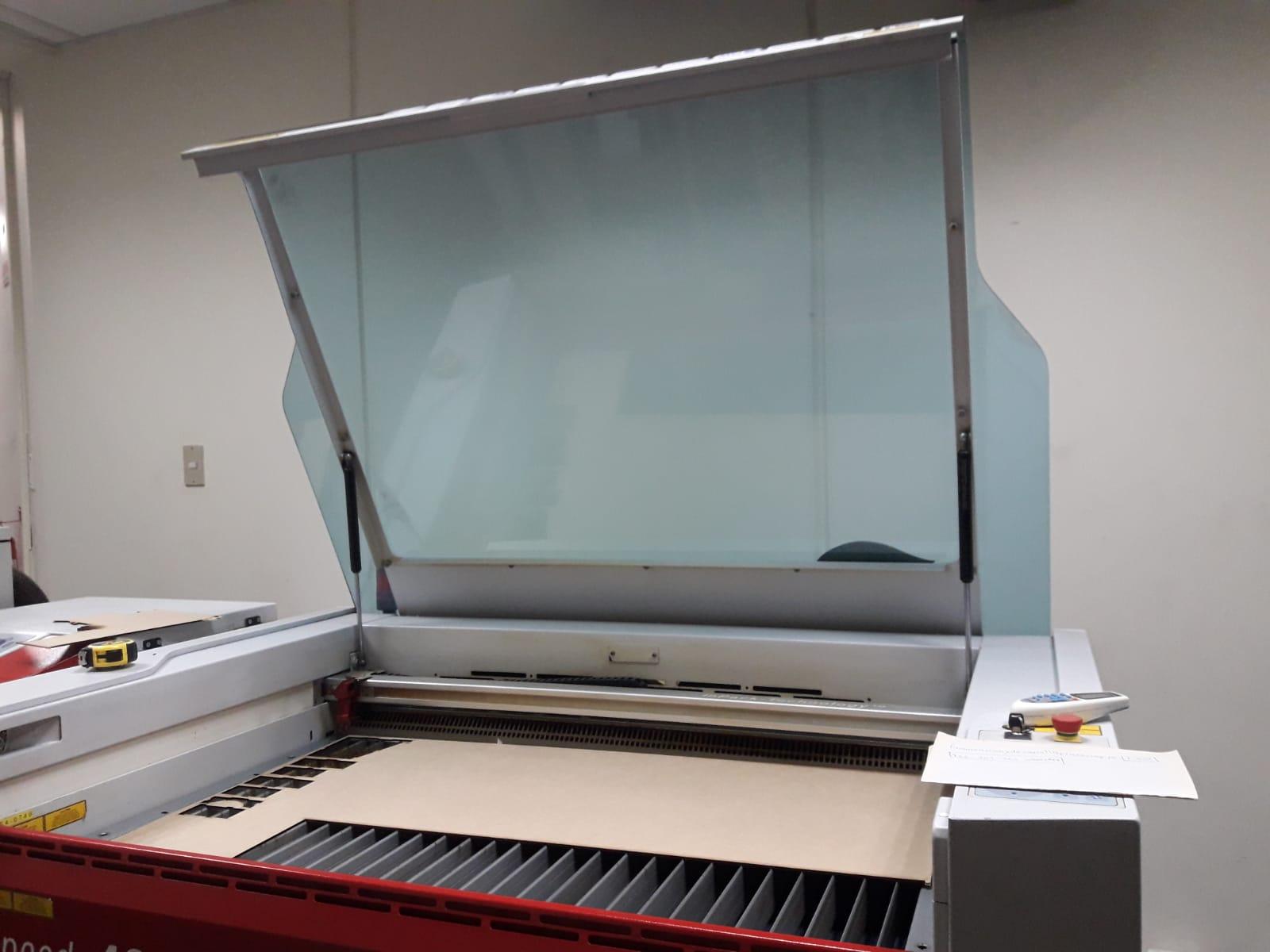

Una vez terminado de hacer el ensamblaje en el Fusion 360 y haber verificado que las piezas están correctamente puestas, guardamos todas nuestras partes en formato dxf. Nos dirigiremos al algún laboratorio o centro impresión y corte de modelos en 3D. Esta cortadora láser, nos permite cortar a medida los objetos realizados en el Fusion 360 o cualquier otro tipo de software de modelado en 3D. Finalmente, me dirigí al Laboratorio de mi Universidad con el material requerido siendo un MDF de 3mm, posteriormente espere 2 días para la entrega de mis piezas y en mi hogar lo empecé a ensamblar. El resultado de nuestro Porta Celular con extensiones fue exitoso, ya dependiendo del uso o creatividad del portador se puede personalizar según se desee.
Bueno eso es todo, muchas gracias por leer este tutorial. Hasta la próxima! :)
