Porta Celular
Hoy procederemos a confeccionar un soporte para dispositivos móviles, empleando la aplicación Autodesk Fusion 360 en conjunto con un sistema de corte láser. A continuación, se describen los pasos a seguir de manera clara y concisa para lograr este proyecto con destreza.
Supplies
1.- Computadora
2.- Software Autodesk Fusion 360
3.- Cortadora Láser
4.- Motivación
Crear Un Proyecto
Haz clic en el icono "Proyectos" en la parte superior izquierda de la ventana.
En la ventana "Proyectos", haz clic en el botón "Crear proyecto".
Asigna un nombre al proyecto y configura otras opciones según tus necesidades. Luego, haz clic en "Aceptar".

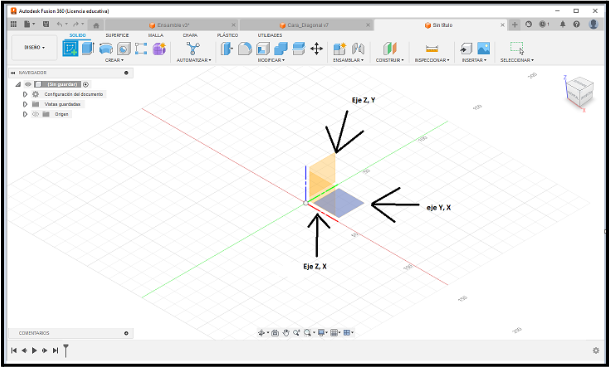

Reconocer Los Ejes En Los Que Se Crearan Las Piezas
Al crear este proyecto es muy importante saber en qué ejes se está trabajando, ya que, al unir todas las piezas puede haber un problema al no estar en los ejes correctos.
En cada paso se te mencionará en qué ejes se tendrá que trabajar, pero con la imagen que pusimos te enseñamos cuáles son los ejes.
Primera Pieza (Base)
Para la primera pieza utilizaremos los ejes “Y” y “X”. Después de reconocer exitosamente los ejes pasaremos a diseñar nuestra primera pieza.
Seguimos paso a paso las instrucciones del video, al concluir todos los pasos le damos al botón “Terminar boceto” y listo, ya tendremos hecha nuestra primera pieza, esta será la base de nuestro proyecto.
Downloads
Como Extruir Cada Pieza Y Ponerle Aspecto

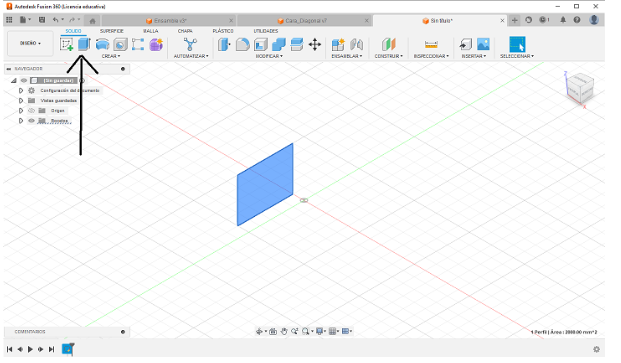

Primero seleccionamos nuestro diseño (en este caso la Base hecha) luego damos “click” en la opción mostrada de la foto adjunta y en el cuadrado que sale al extruir ponemos el número 3. Listo ya tenemos nuestra pieza extruida, tenemos que hacer eso con todas las piezas que nos quedan.
Downloads
Segunda Pieza (Espaldar)
Para esta pieza utilizaremos los ejes Z, Y.
Seguimos los pasos tal y como aparecen en el video.
Downloads

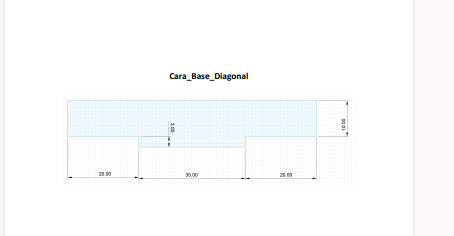

Tercera Pieza (Cara Base Diagonal)
Para esta pieza utilizaremos los ejes Y, X.
Seguimos los pasos tal y como aparecen en el video
Downloads

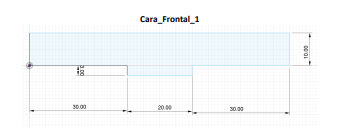

Cuarta Pieza (Frontal 1)
Para esta pieza utilizaremos los ejes Z, Y.
Seguimos los pasos tal y como aparecen en el video
Downloads

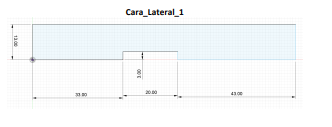

Quinta Pieza (Lateral 1)
Para esta pieza utilizaremos los ejes Z, X.
Seguimos los pasos tal y como aparecen en el video
Downloads

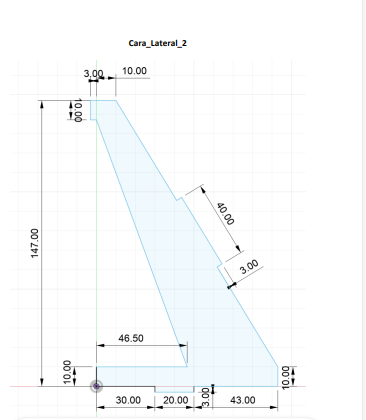

Sexto Pieza (Lateral 2)
Para esta pieza utilizaremos los ejes Z, X.
Seguimos los pasos tal y como aparecen en el video

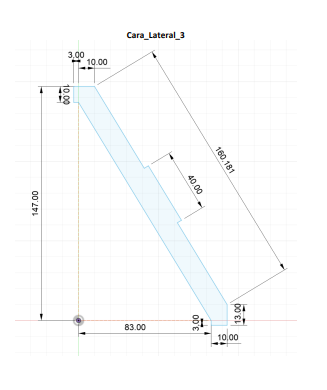

Séptima Pieza (Lateral 3)
Para esta pieza utilizaremos los ejes Z, X.
Seguimos los pasos tal y como aparecen en el video
Downloads
Octava Pieza (Base Diagonal)
Para esta pieza utilizaremos los ejes Z, Y.
Seguimos los pasos tal y como aparecen en el video
Diseño Personalizado (Base Diagonal) PT1
Colocaremos una foto que sea de su agrado (de preferencia una foto en formato PNG), en nuestro caso elegimos la imagen que sale en el video, luego lo insertamos en la base diagonal de tal forma que quede como en el video y que sea posible seguir el siguiente paso.
Downloads
Diseño Personalizado (Base Diagonal) PT2
Procedemos a seguir los pasos mostrados en el video y dependiendo de la imagen escogida trazaremos una línea alrededor del contorno de la imagen escogida. Al terminar (juntando el punto de inicio con el punto final) tendremos nuestra base diagonal personalizada.
Downloads
Extruimos
Seguimos los pasos del video
Downloads

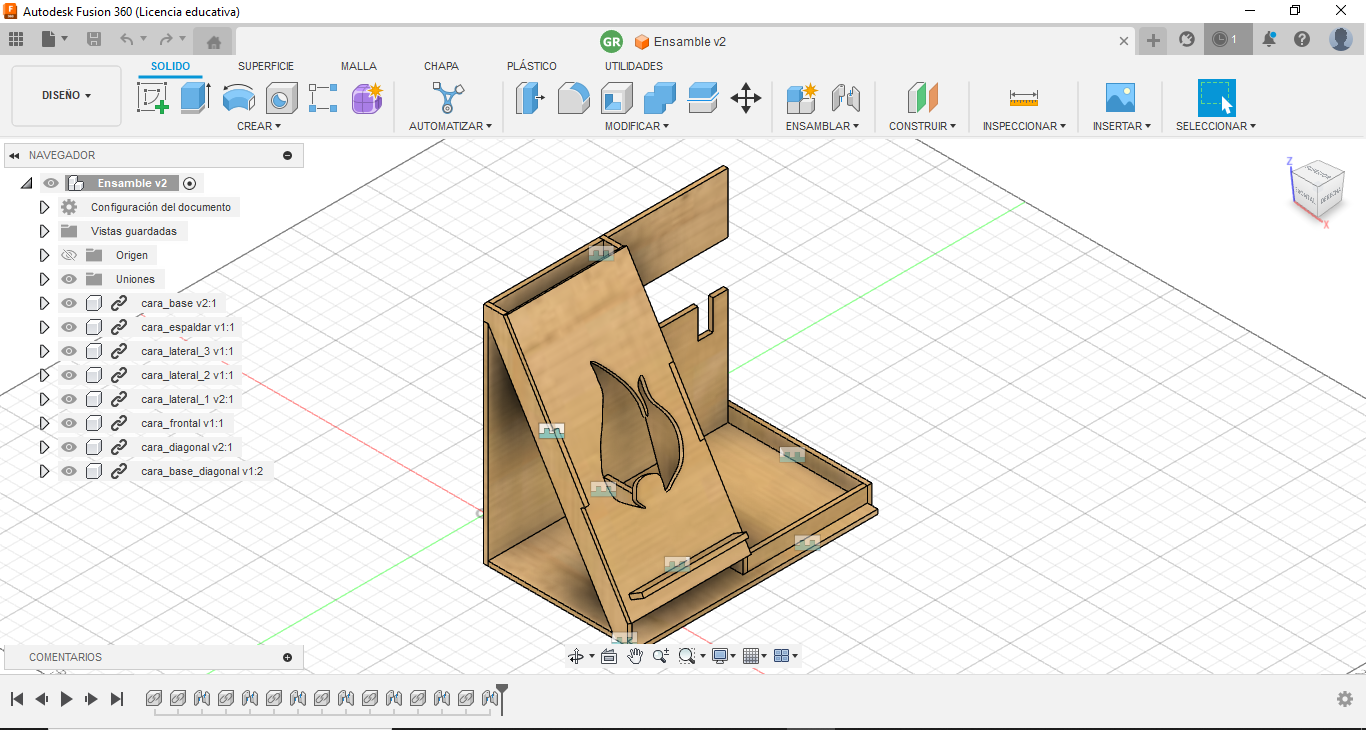

Unión De Piezas
Creamos un nuevo diseño para unir todas nuestras piezas en una sola maqueta y seguimos los pasos del video adjunto. Link: https://youtu.be/m2qapZx7tm8?si=fdtTvTxnNqKRG2x7
Exportamos En Formato Dxf
Siga los pasos del video para exportar su diseño de forma exitosa.
https://youtu.be/gMxYWjmi0Dw?si=rX52GAEC6RttWuyG

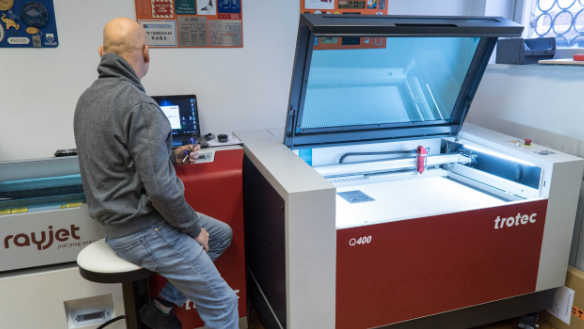

Llevar Nuestro Diseño a Una Cortadora Láser
Después de exportar todos nuestros archivos en formato “Dxf”, podremos llevar nuestro diseño a la cortadora láser.
Disfrute De Su Creación
Gracias por seguir los pasos de nuestro proyecto, disfrute su porta-celulares
