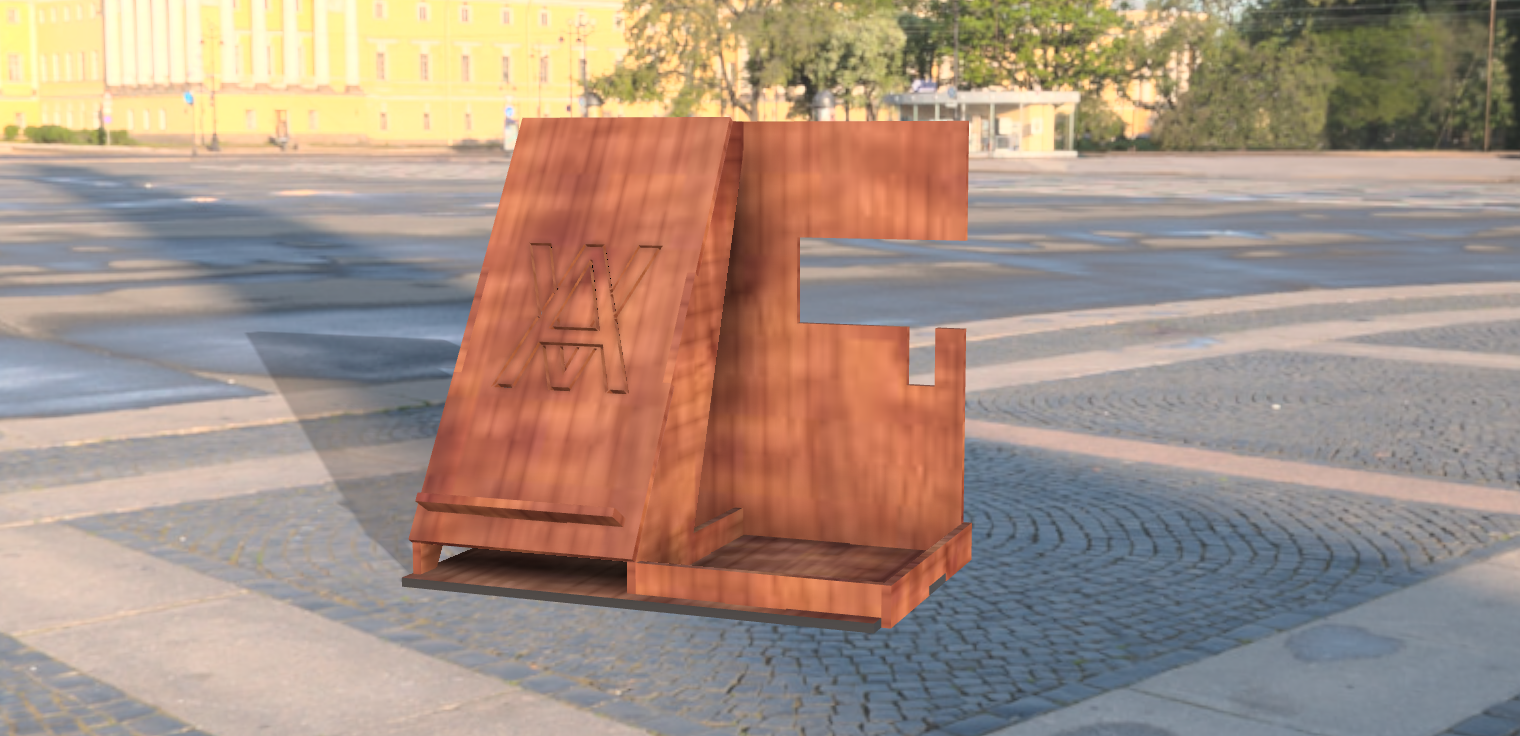

Porta Celular

Se realizó este proyecto con el fin de entender el funcionamiento del software Fusion 360 y la introducción del curso FABDIG.

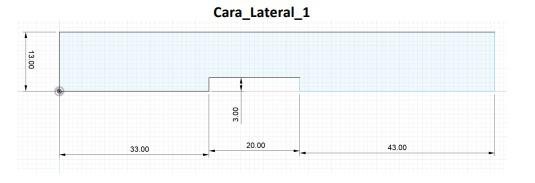

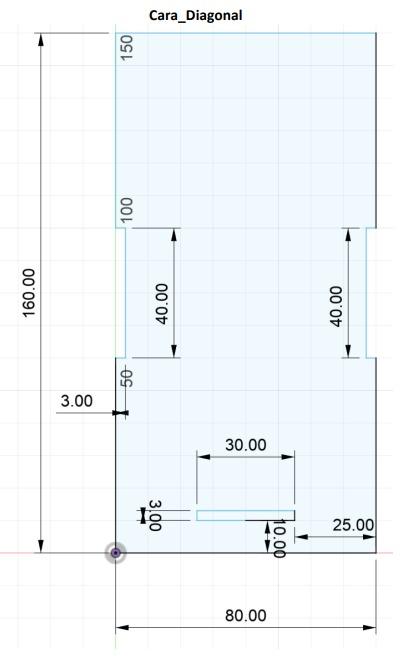

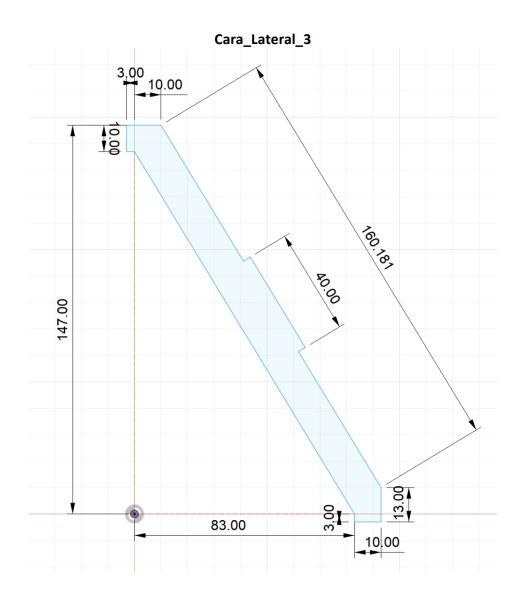

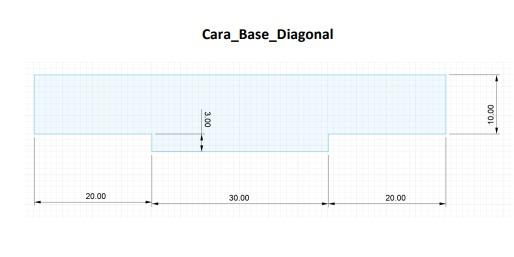

Se adjunta las mediciones en el archivo pdf.

Los materiales que se usaron:

• Cortadora láser
• Madera
• Software Autodesk Fusion 360
• Software AutoCAD 3D

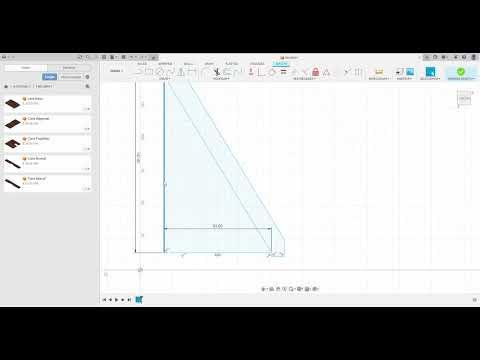

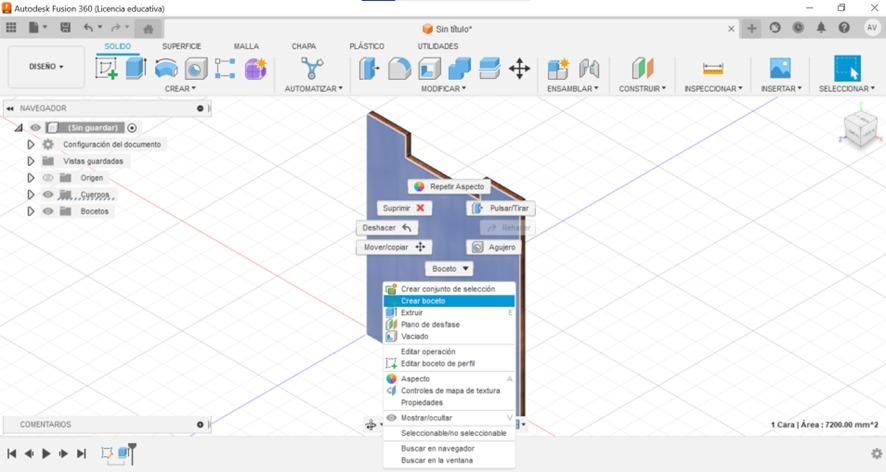

Comenzamos en Crear boceto y empezamos a medir línea por línea hasta formar el objeto.

En esta parte seleccionamos Extruir con 3 milímetros formando una figura 3D.

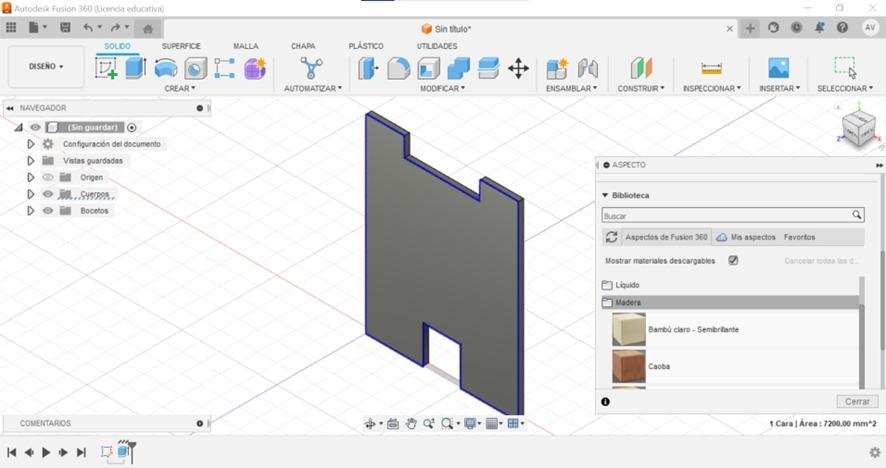

Le damos clic izquierdo y seleccionamos aspecto, elegimos el aspecto y lo arrastramos al objeto.

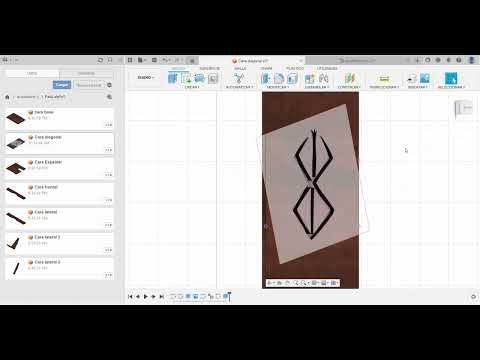

Primero seleccionamos crear boceto, después vamos a la opción boceto y en insertar seleccionamos lienzo, elegimos la imagen y se mostrara pegado al objeto.

Seleccionamos el mismo boceto "Editar boceto", después calcamos las líneas reflejados de la imagen.

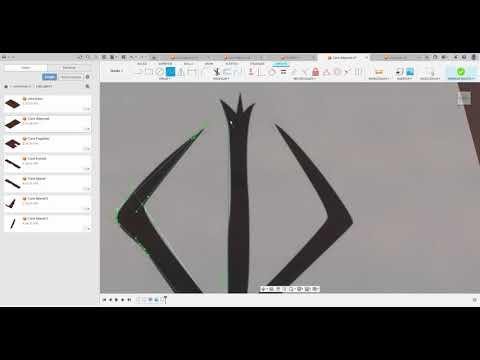

Seleccionamos Línea para los lados rectos, después seleccionamos Spline para el lado curvo.

Seleccionamos la opción Patrón circular para que copie todas las líneas, al terminar ocultamos la imagen quedando solo las líneas.

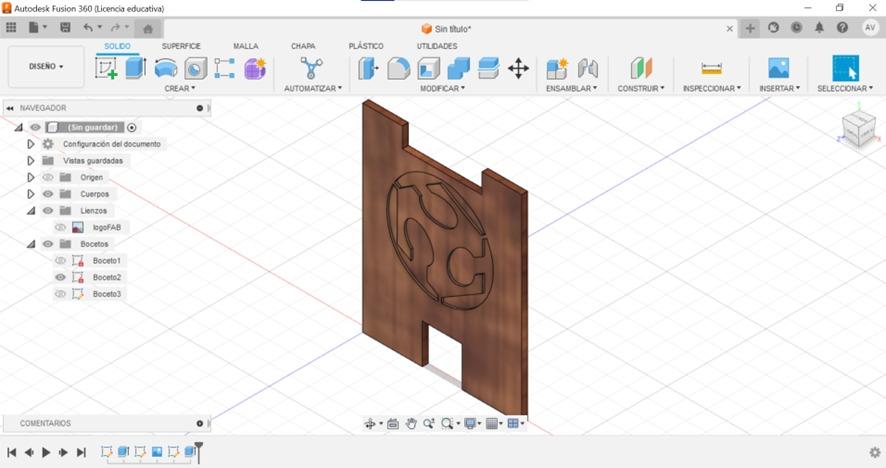

Seleccionamos las 3 partes del logo y seleccionamos extruir, esta vez lo direccionamos hacia la parte de atrás ya que se hará el corte de las 3 partes y listo, el objeto base terminado.

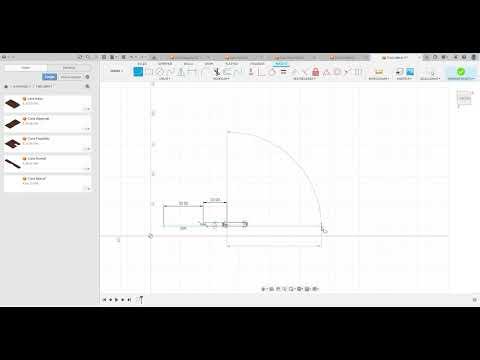

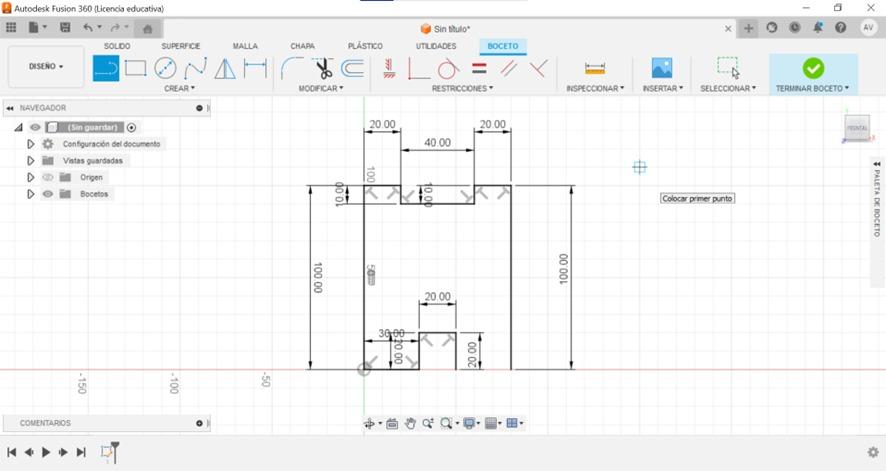

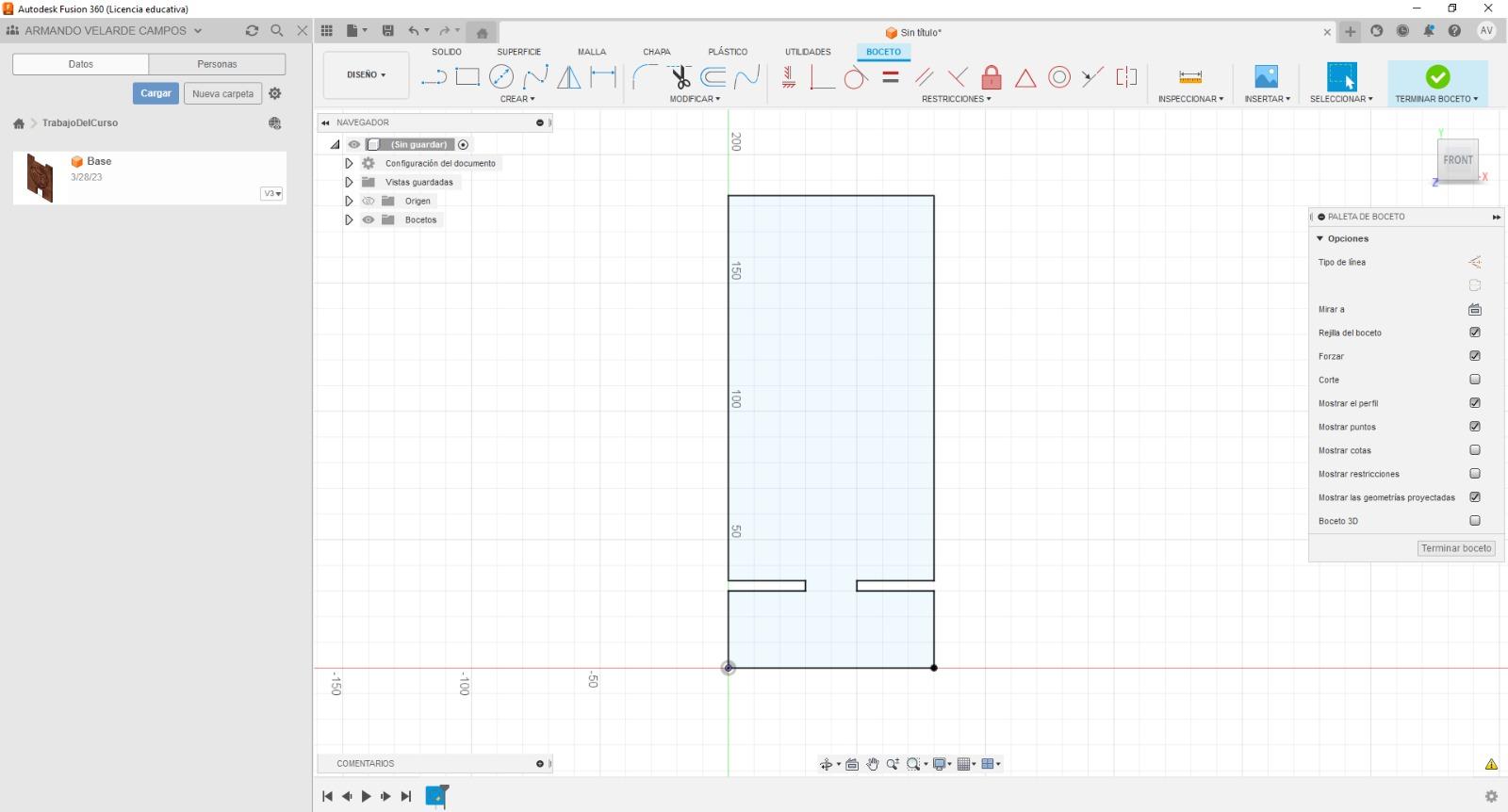

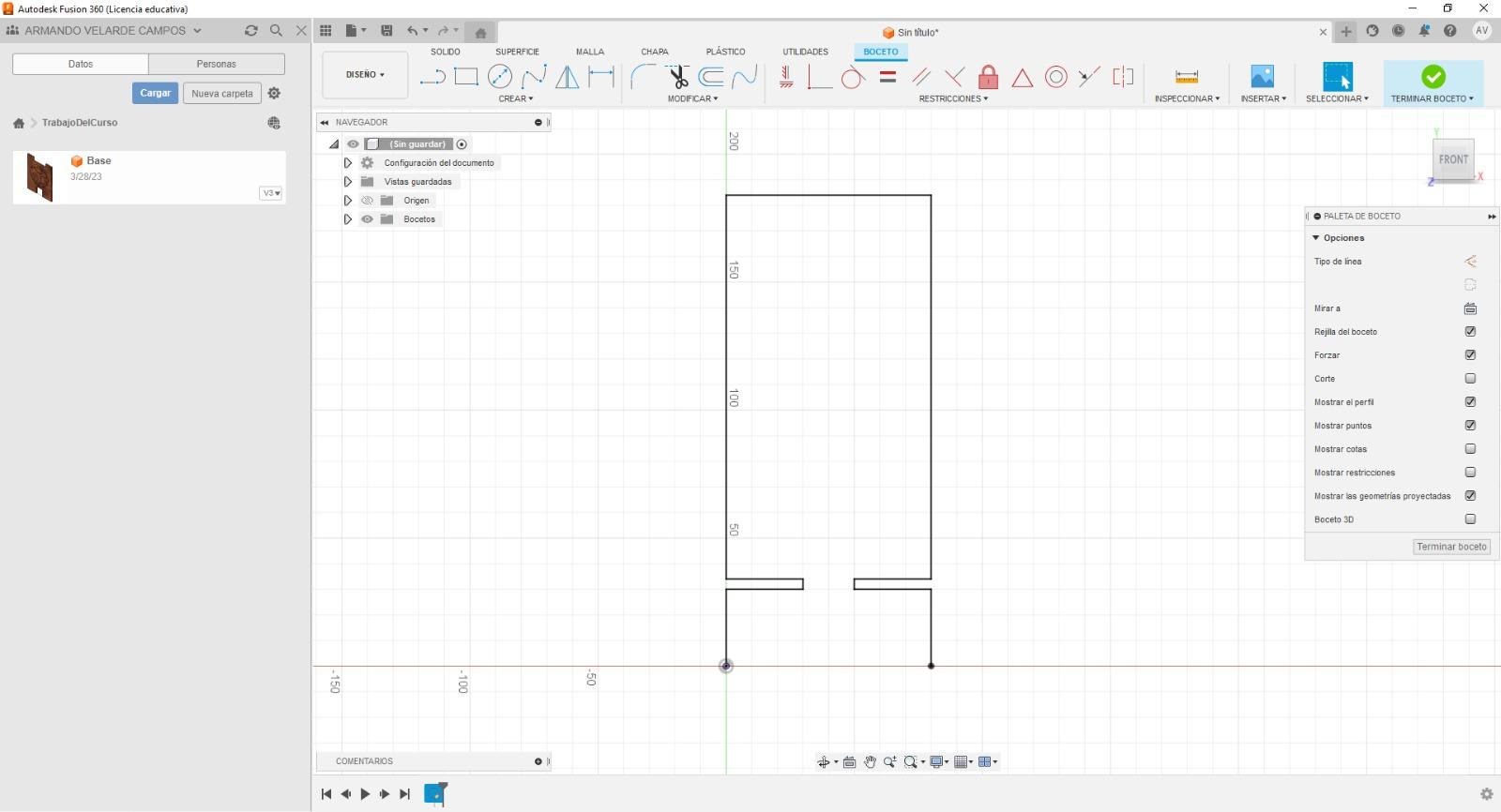

Seleccionamos en Crear boceto y empezamos a medir línea por línea hasta formar el objeto.

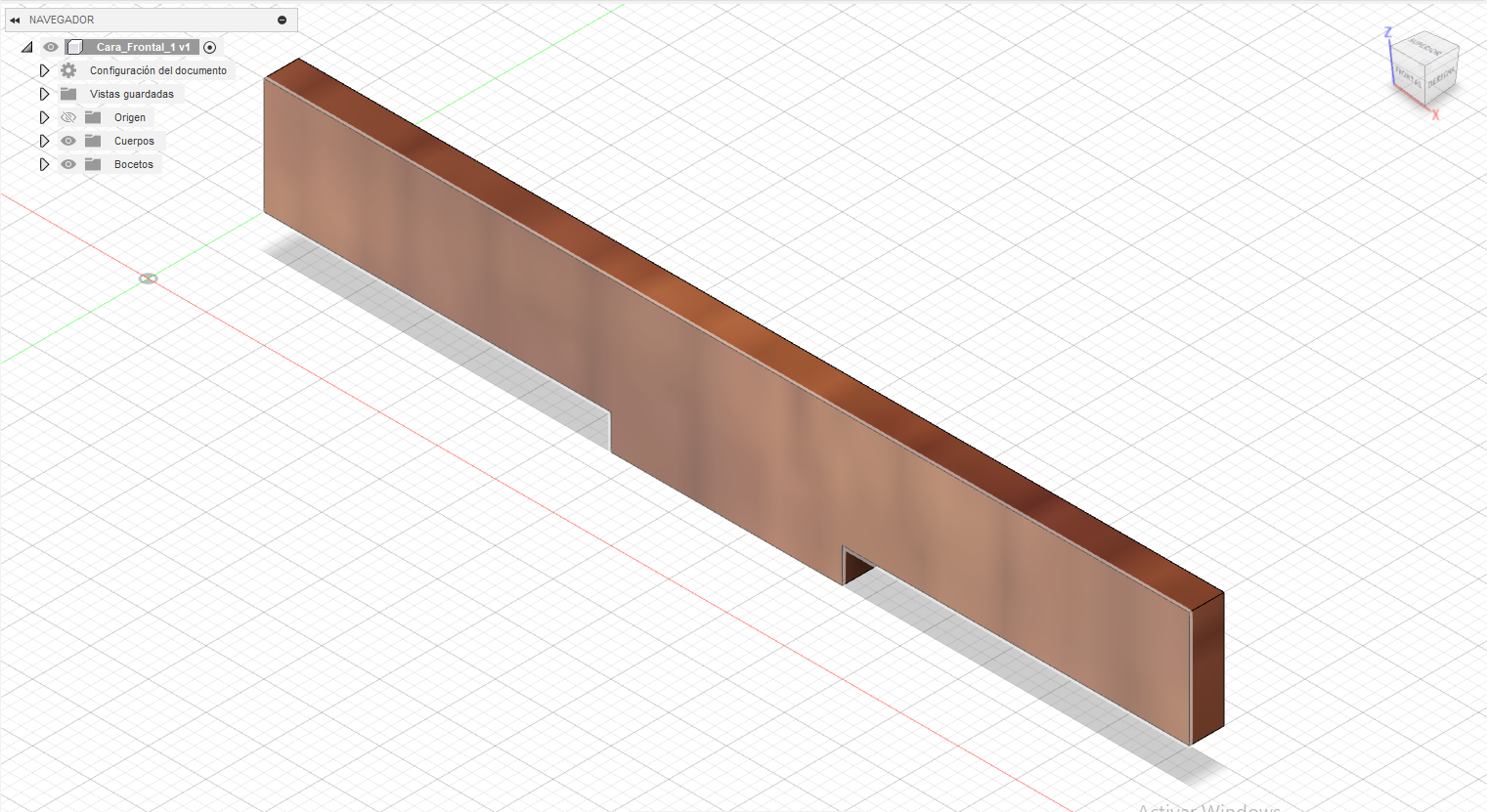

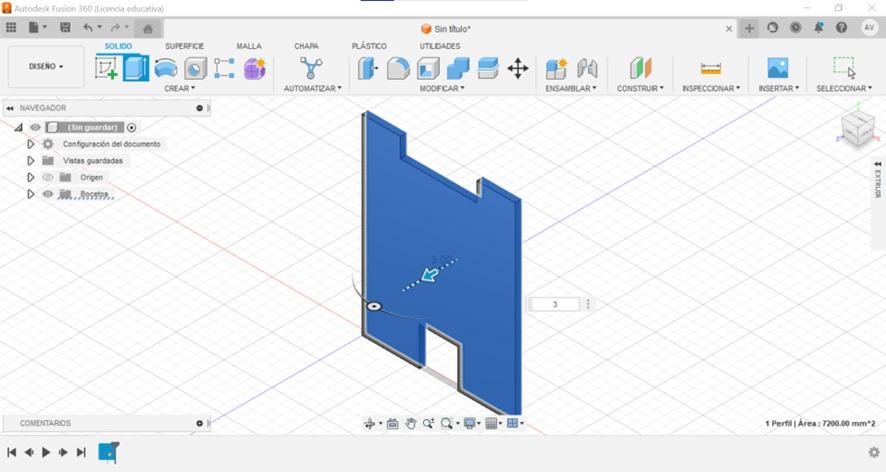

Seleccionamos Extruir con 3 milímetros formando una figura 3D.

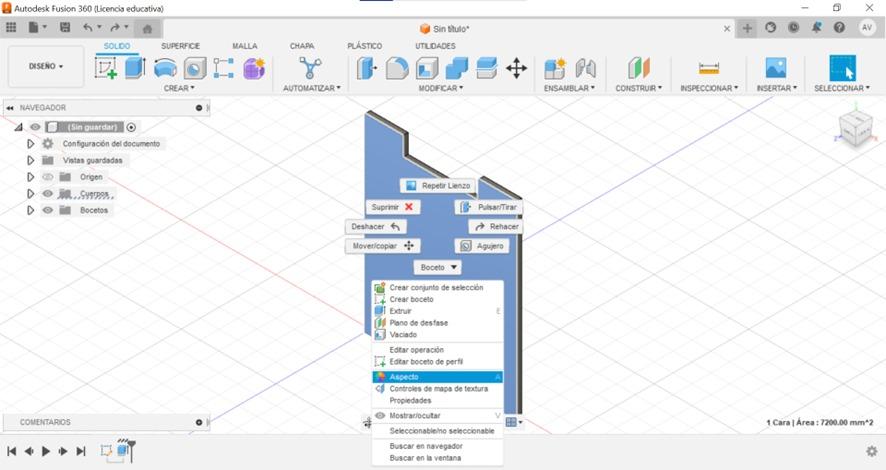

Le damos clic izquierdo y seleccionamos aspecto, elegimos el aspecto y lo arrastramos al objeto.

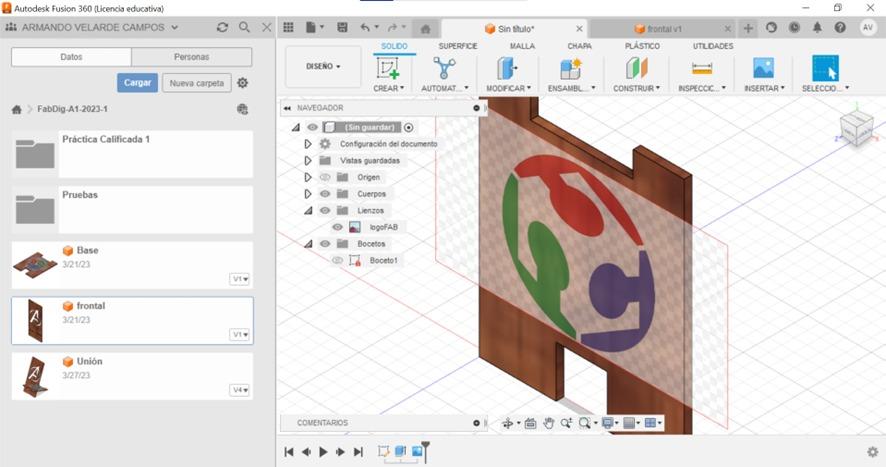

Seleccionamos Crear boceto, después vamos a la opción boceto y en insertar seleccionamos lienzo, elegimos la imagen y se mostrara pegado al objeto.

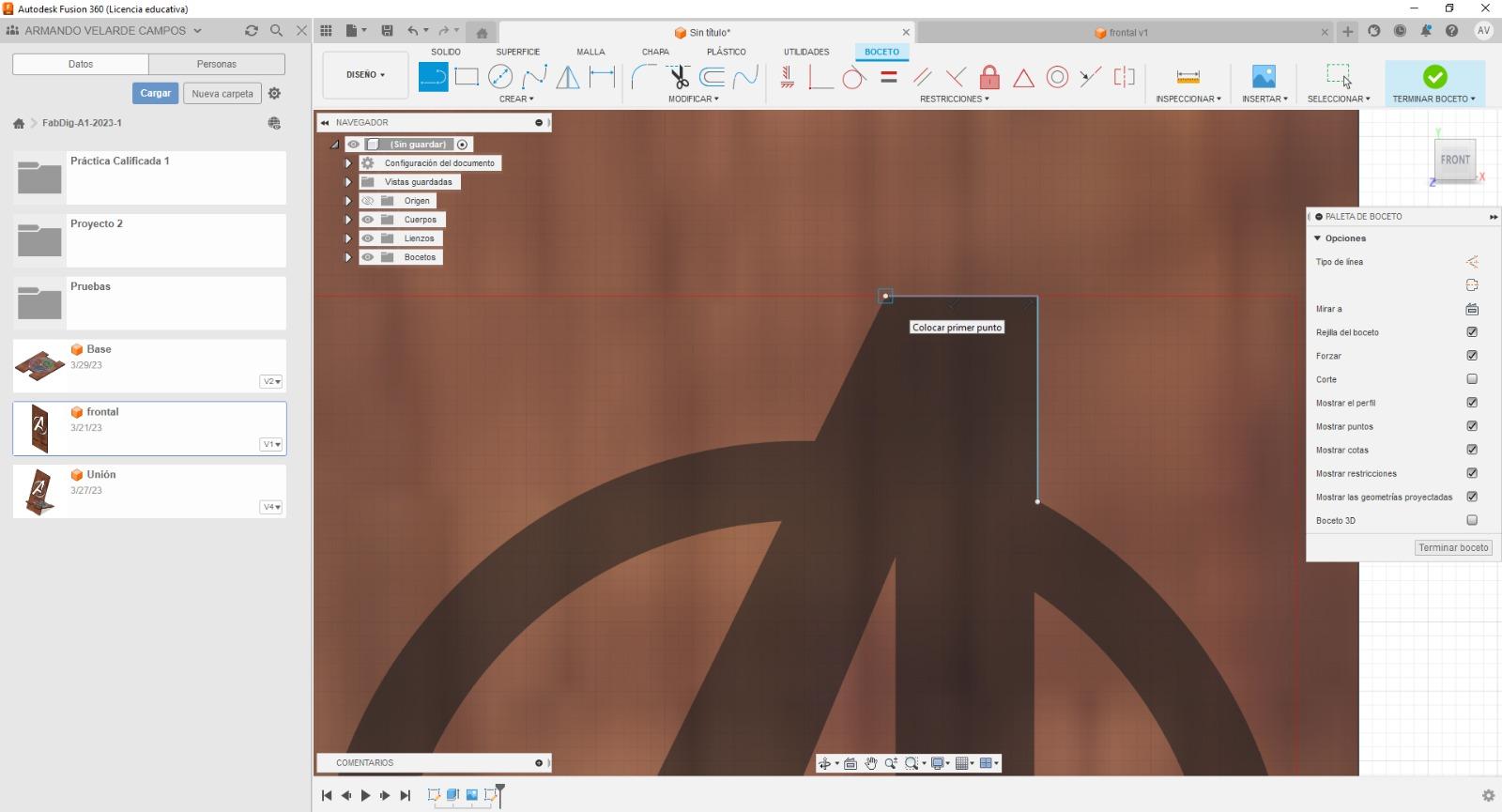

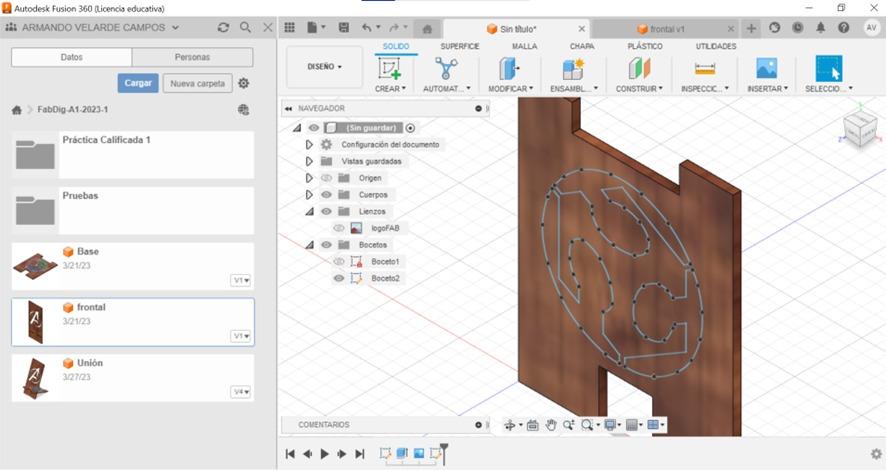

Seleccionamos el mismo boceto "Editar boceto", después calcamos las líneas reflejados de la imagen.

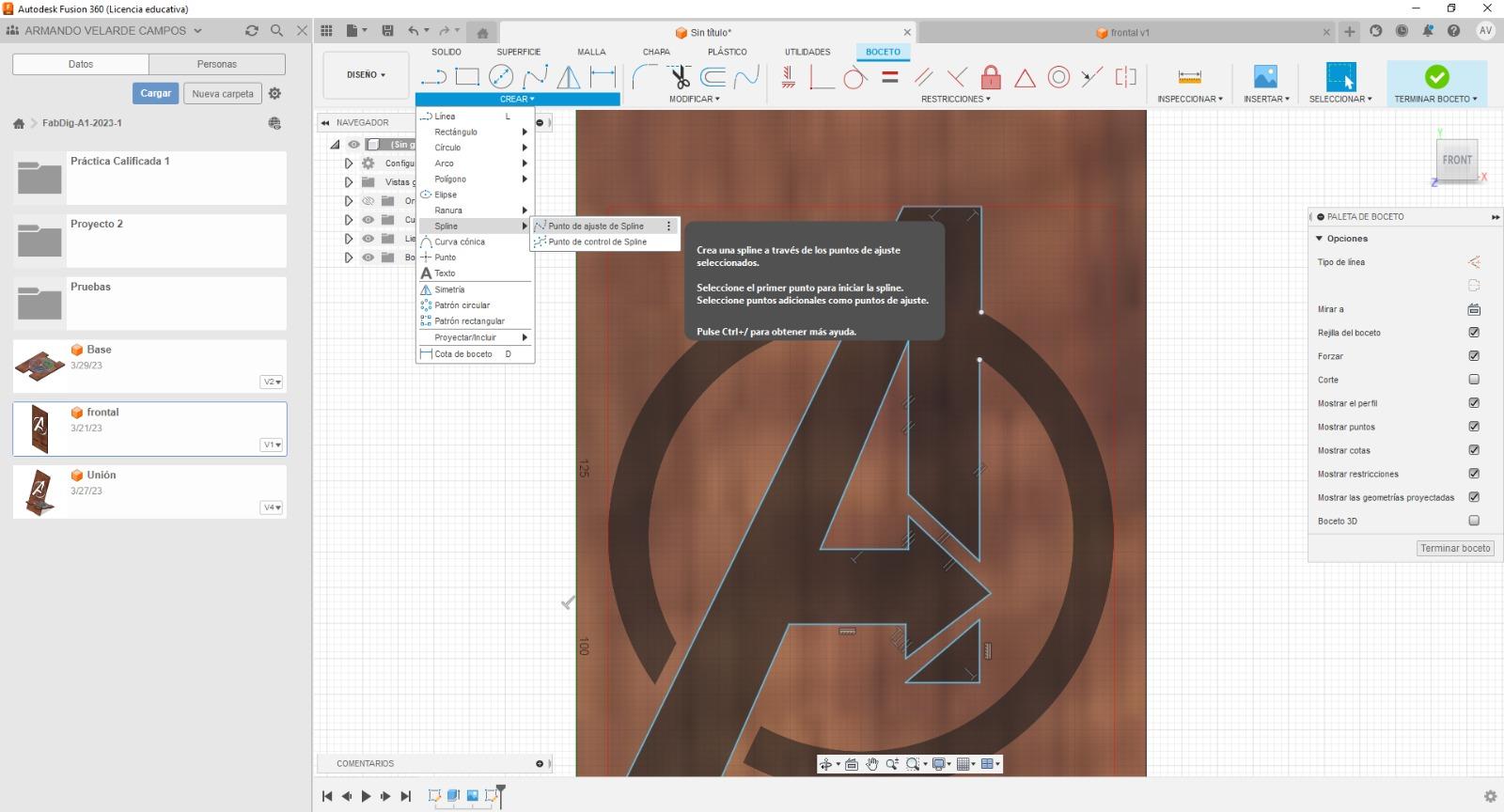

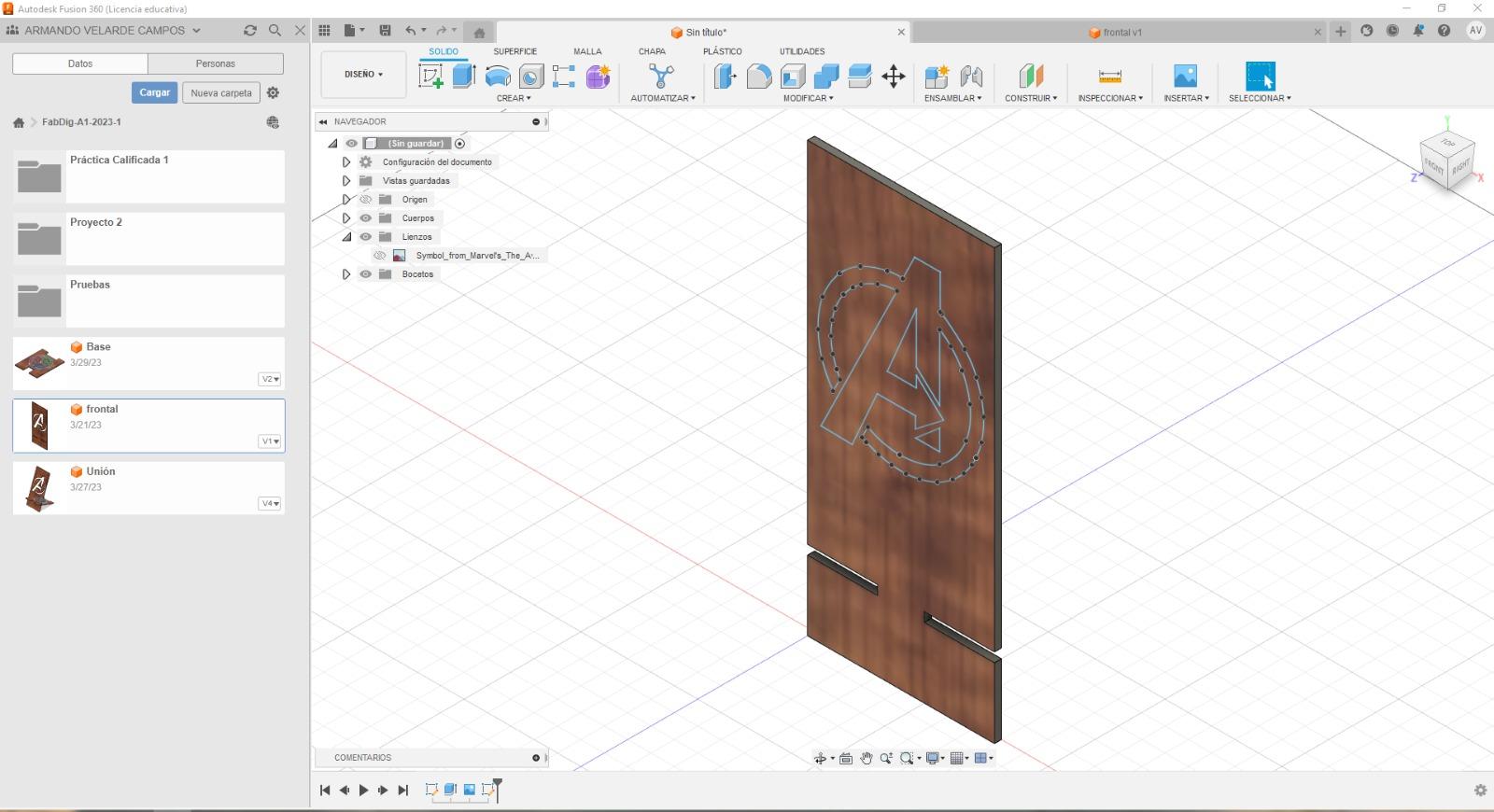

Seleccionamos Línea para los lados rectos, después seleccionamos Spline para el lado curvo.

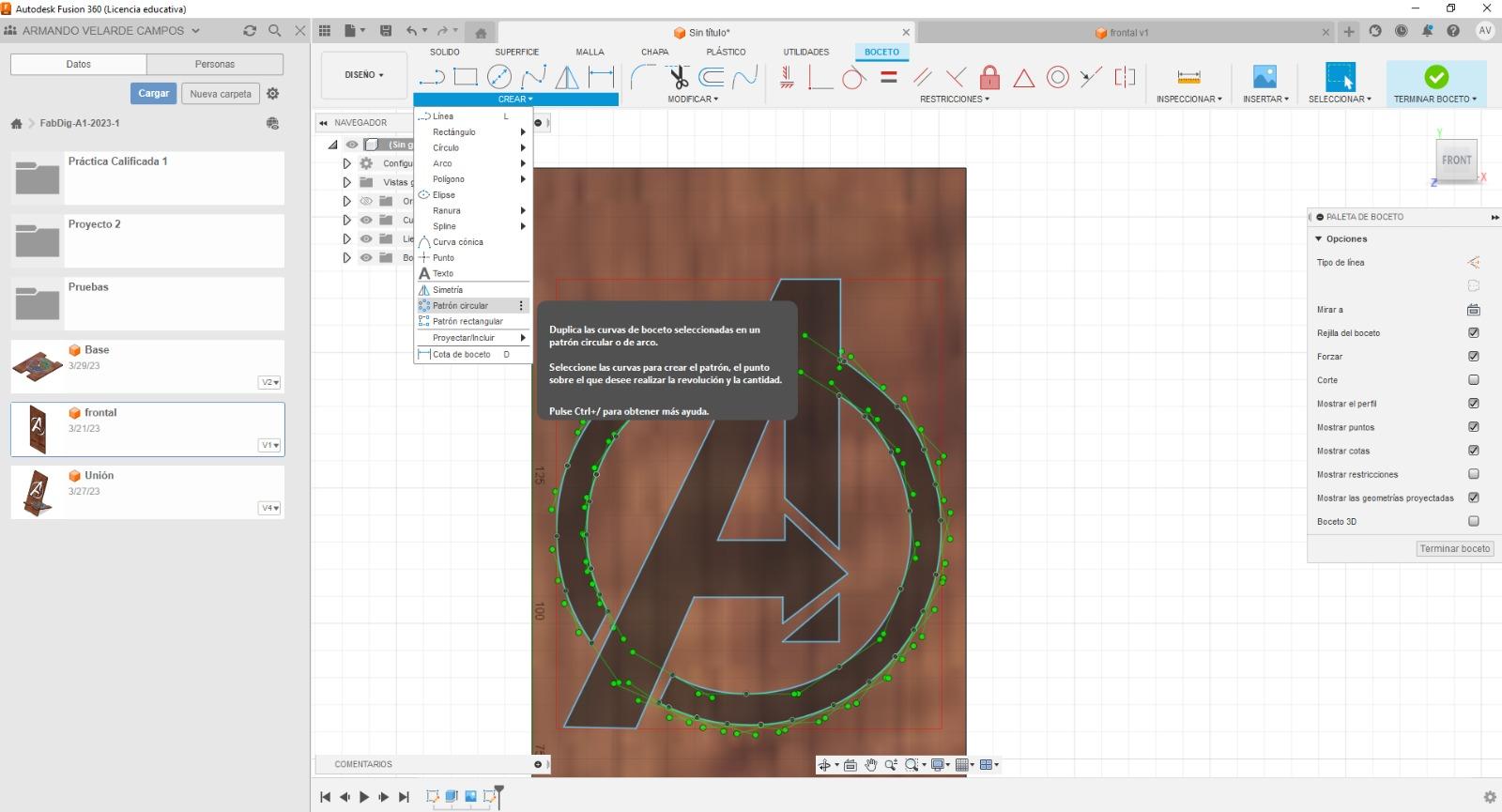

Seleccionamos la opción Patrón circular para que copie todas las líneas, al terminar ocultamos la imagen quedando solo las líneas.

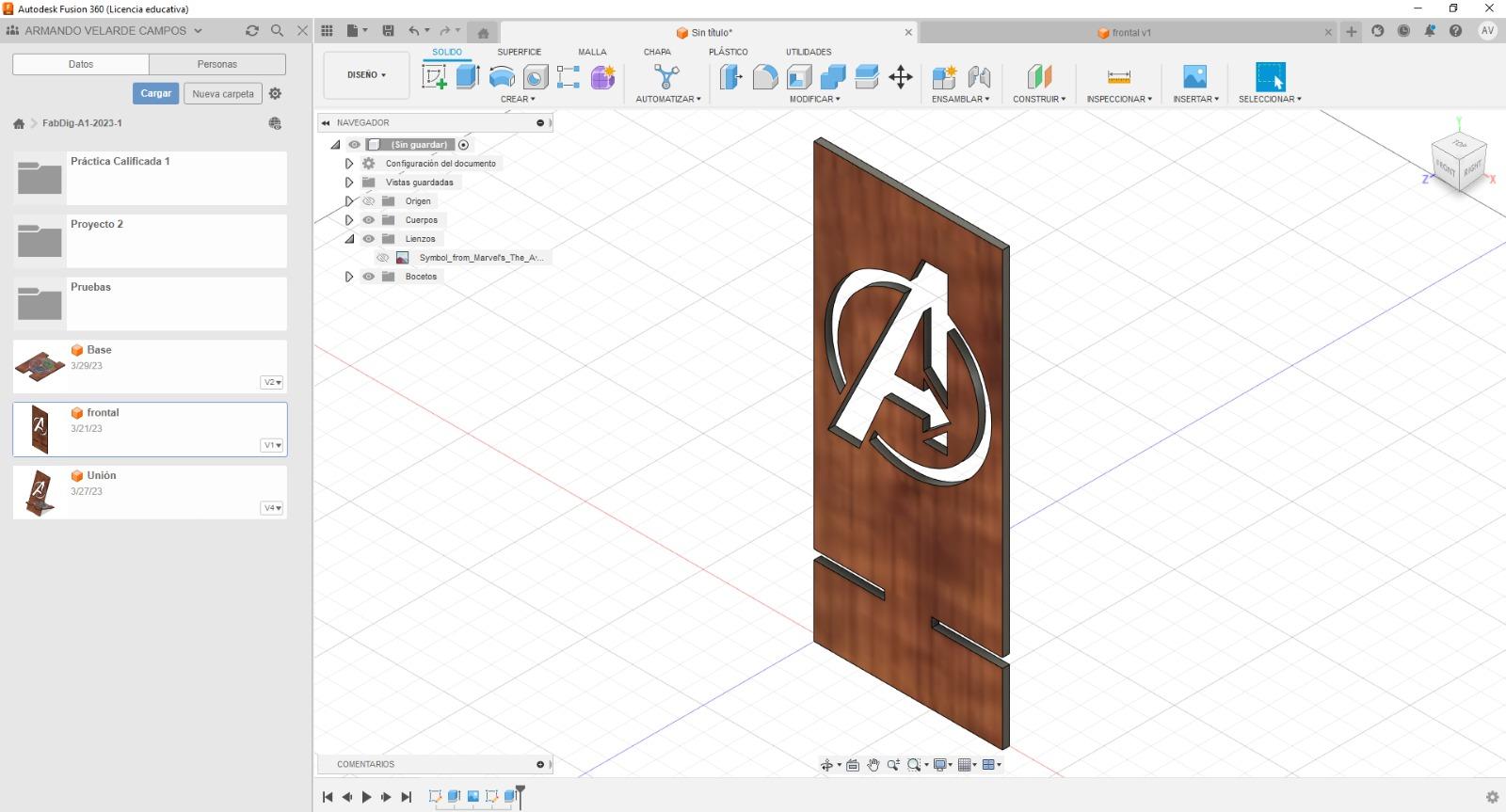

Seleccionamos las 2 partes del logo y seleccionamos extruir, esta vez lo direccionamos hacia la parte de atrás ya que se hará el corte de las 2 partes y listo, el objeto base terminado.

Creamos una nueva hoja y lo guardamos.

Nos ubicamos dentro del archivo en donde esta nuestros modelos 3D, le damos clic izquierdo en la hoja Base y seleccionamos "Insertar en el diseño actual" para que se agregue en la hoja nueva.

Igualmente nos ubicamos dentro del archivo en donde esta nuestros modelos 3D, le damos clic izquierdo en la hoja Frontal y seleccionamos "Insertar en el diseño actual" para que se agregue en la hoja nueva.

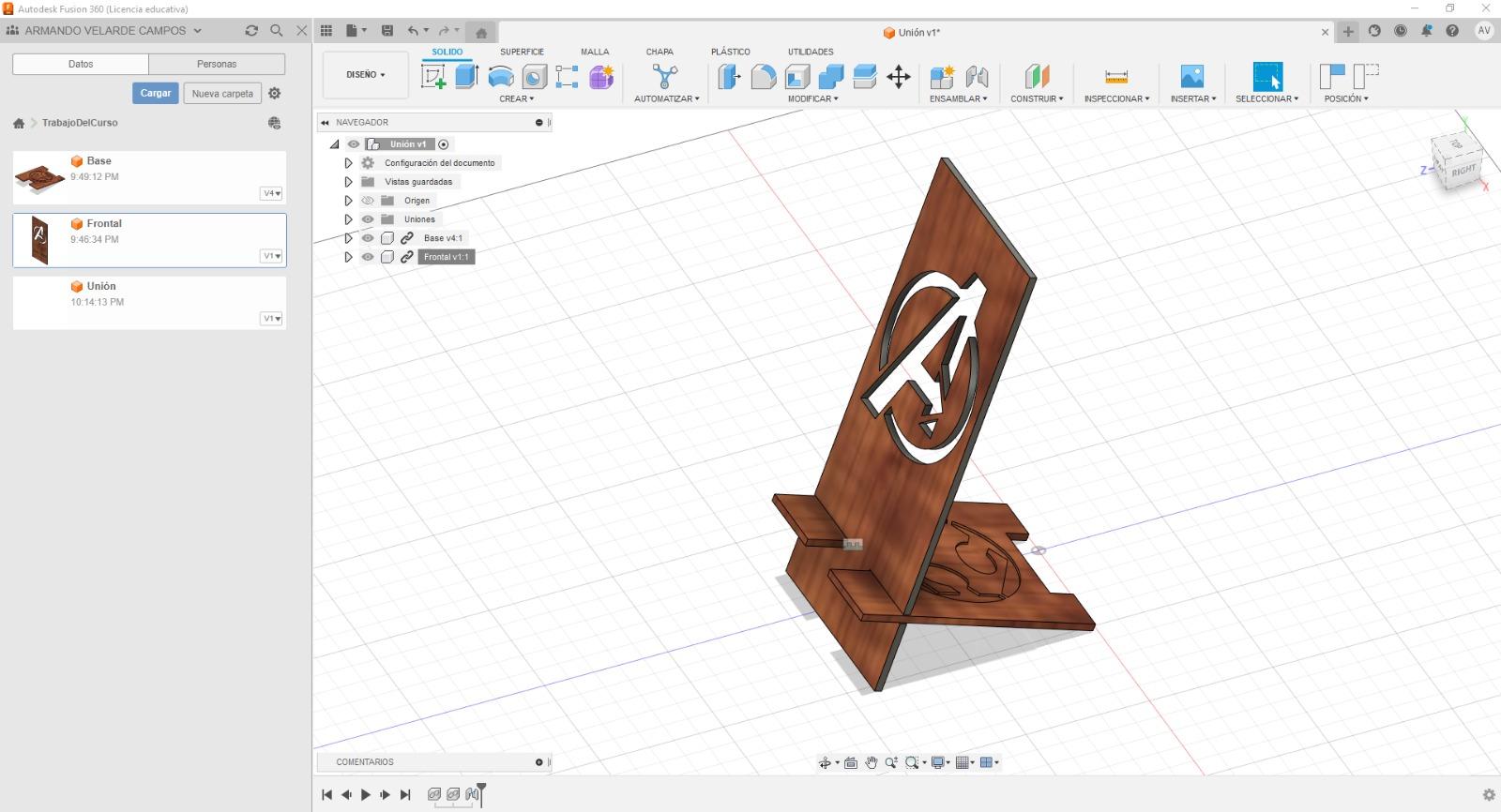

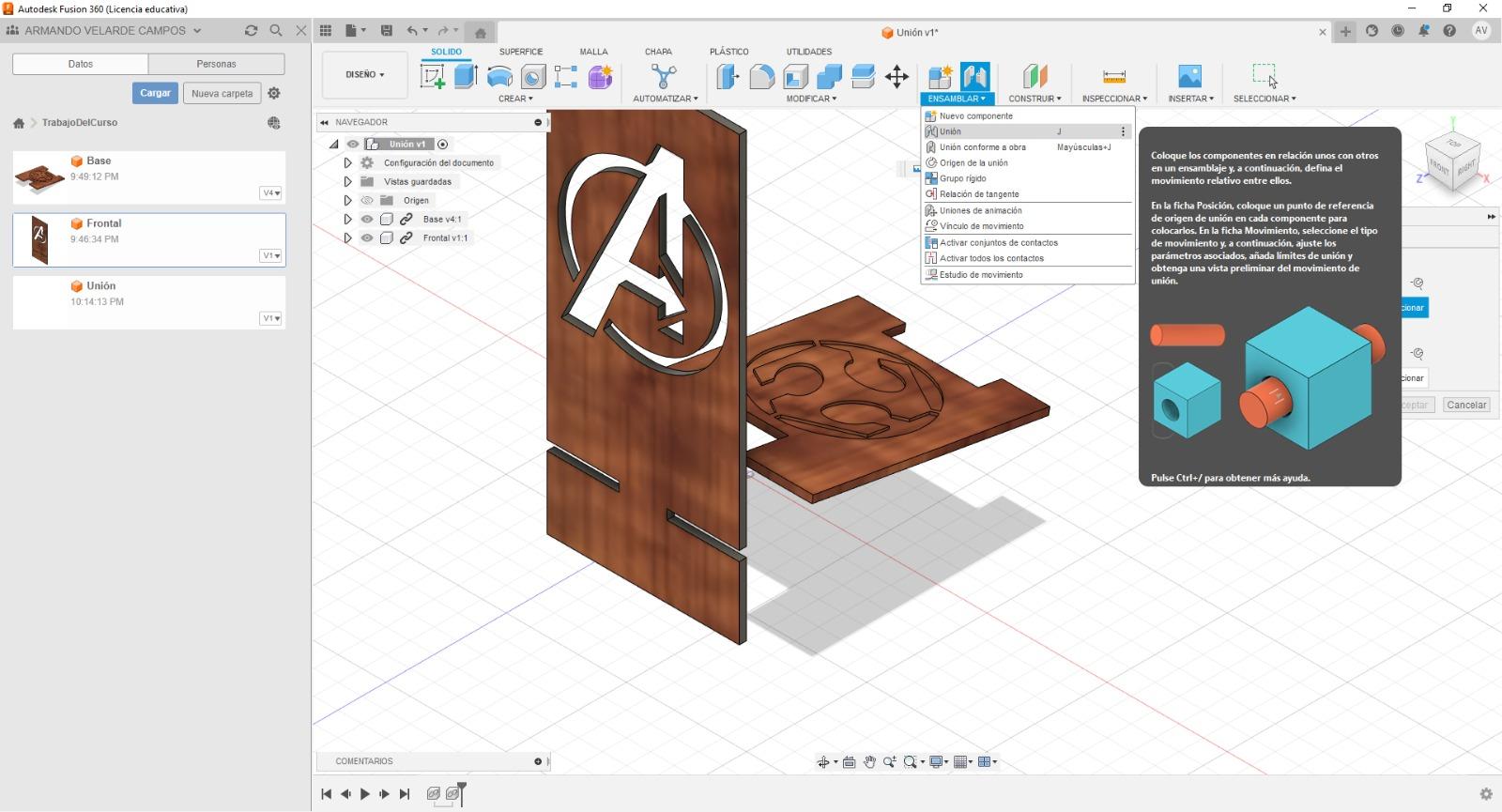

Seleccionamos en la opción Ensamblar y le damos Unión.

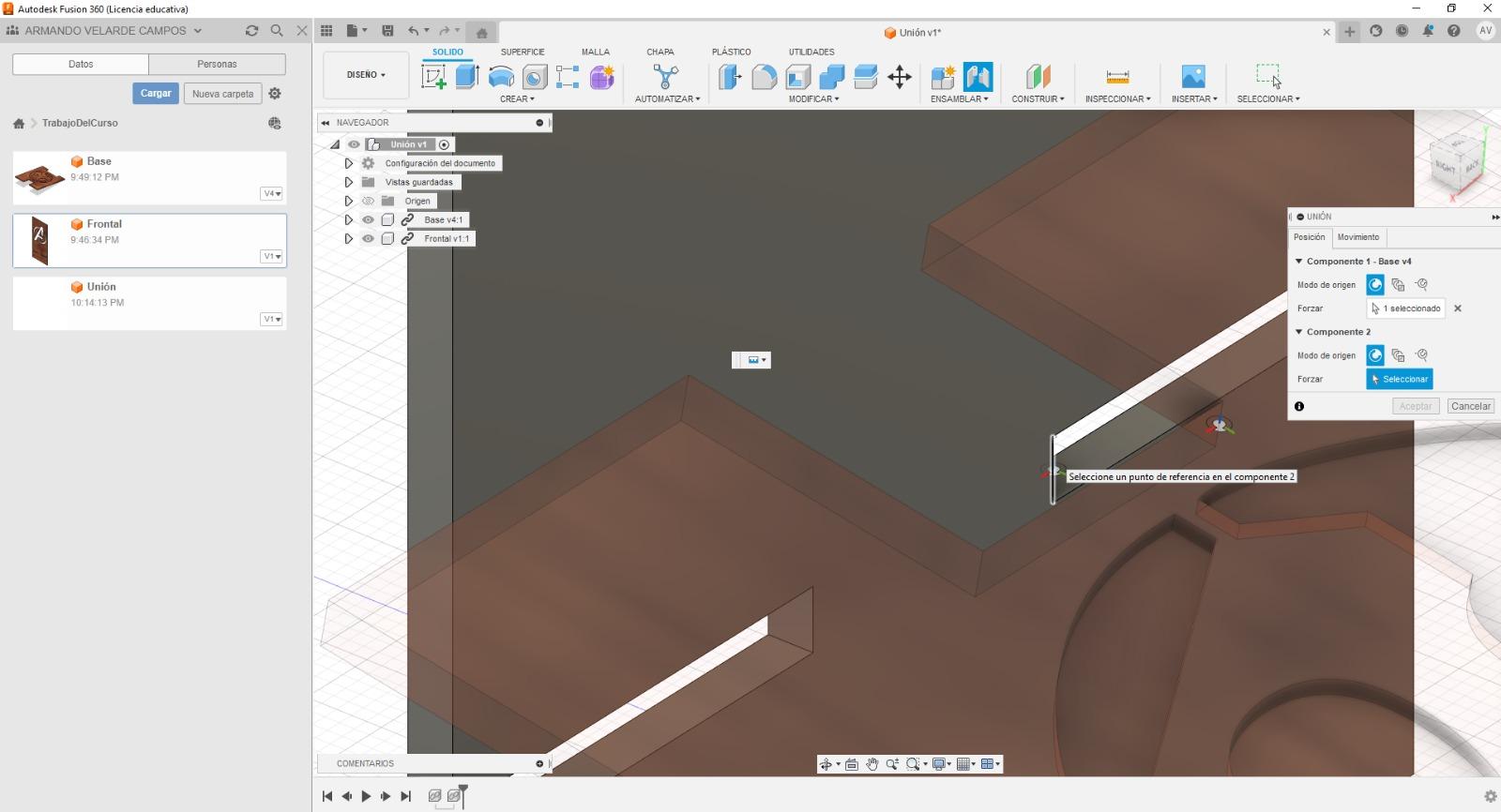

Seleccionamos las arista de la base y la arista del frontal quedando unidos.

Agregando en la rotación del objeto para que sea vea bien estéticamente.

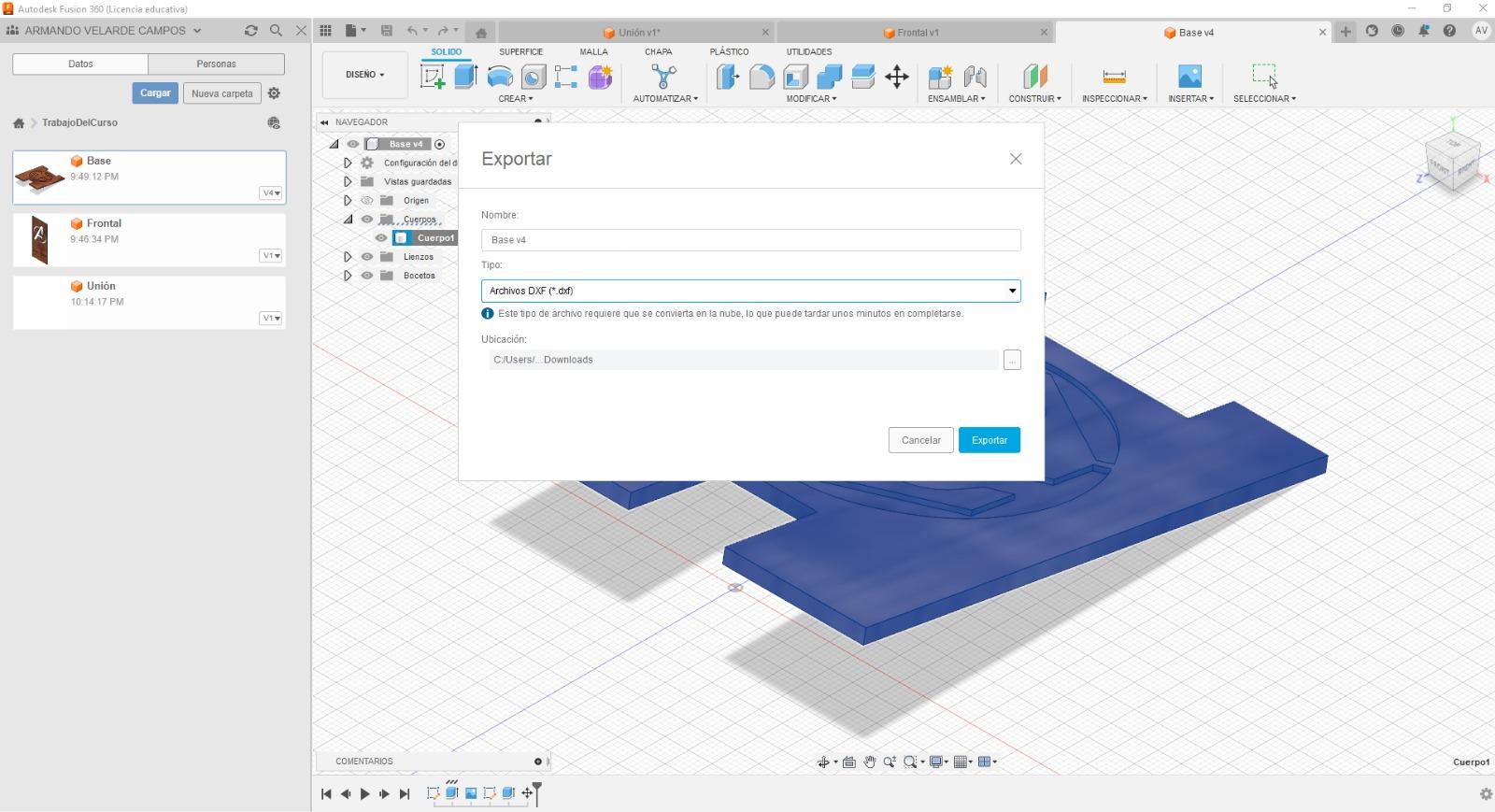

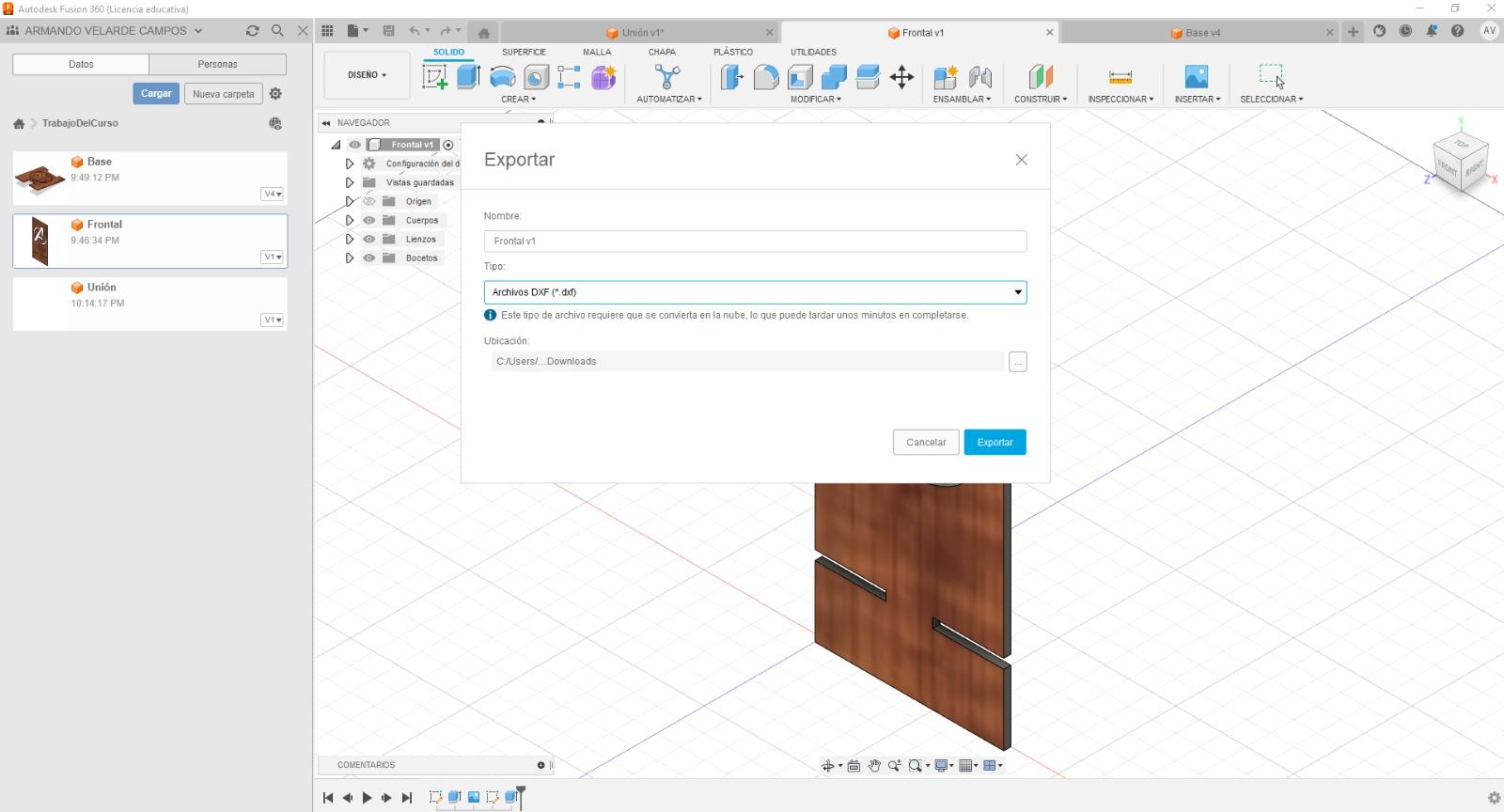

Lo convertimos el archivo a DXF.

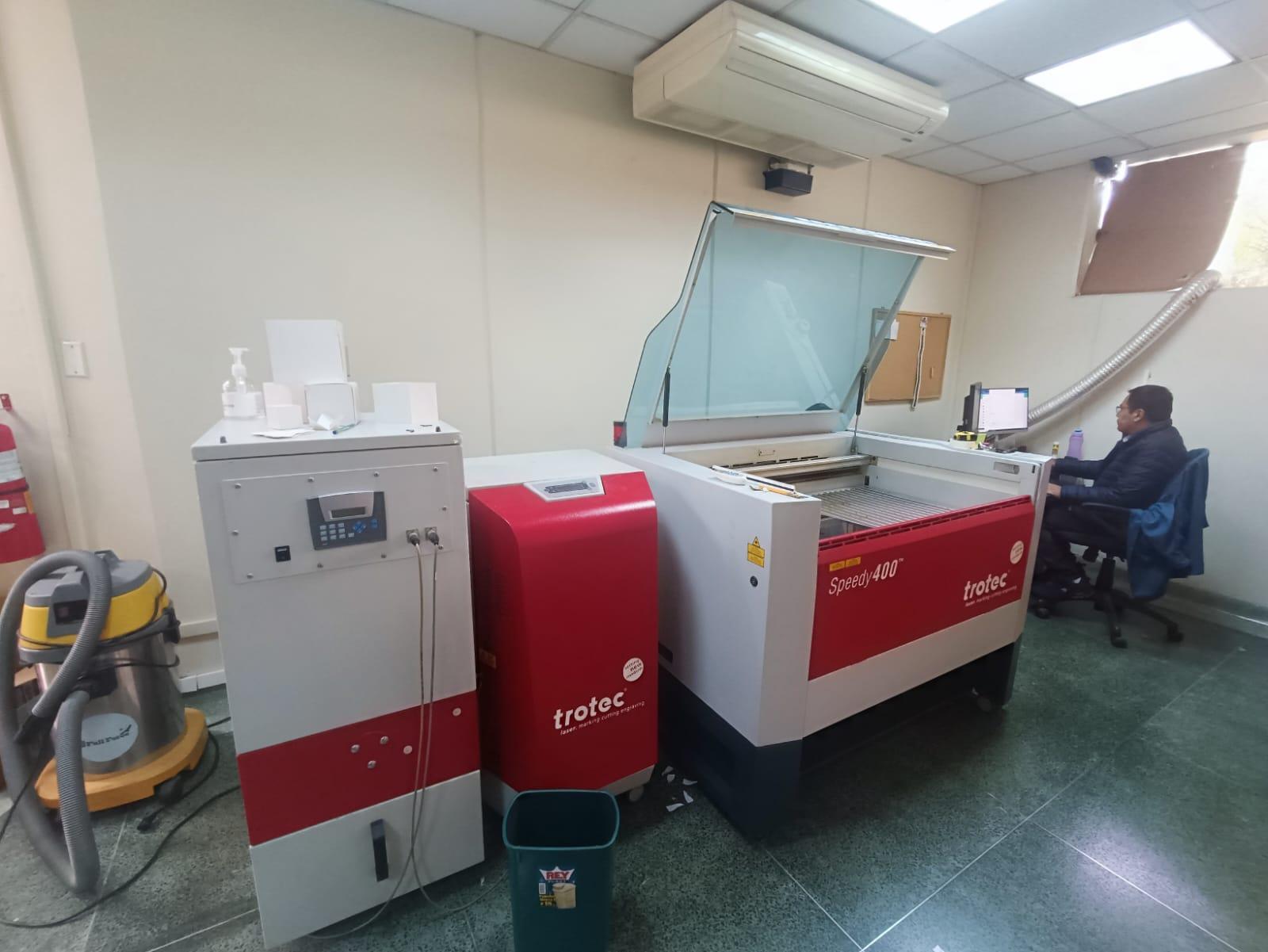

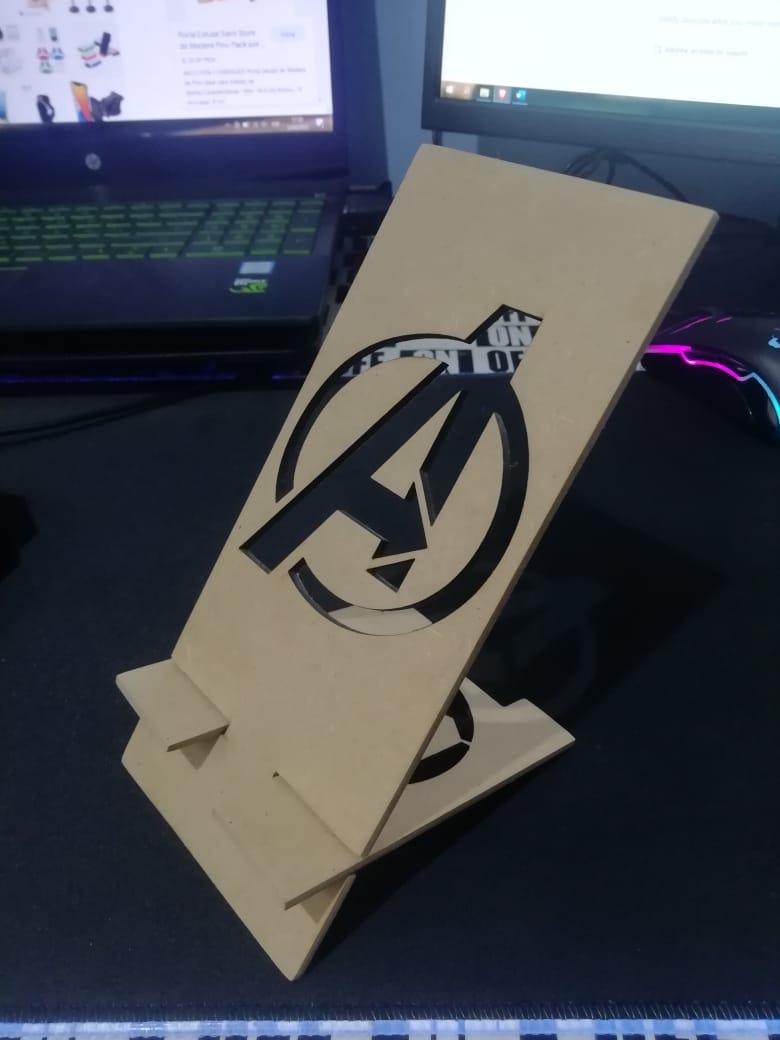

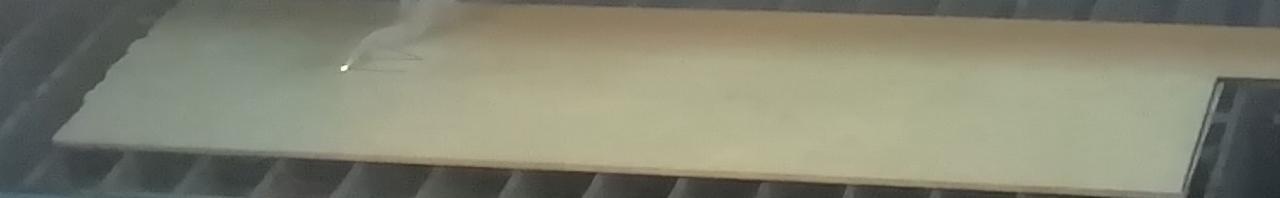

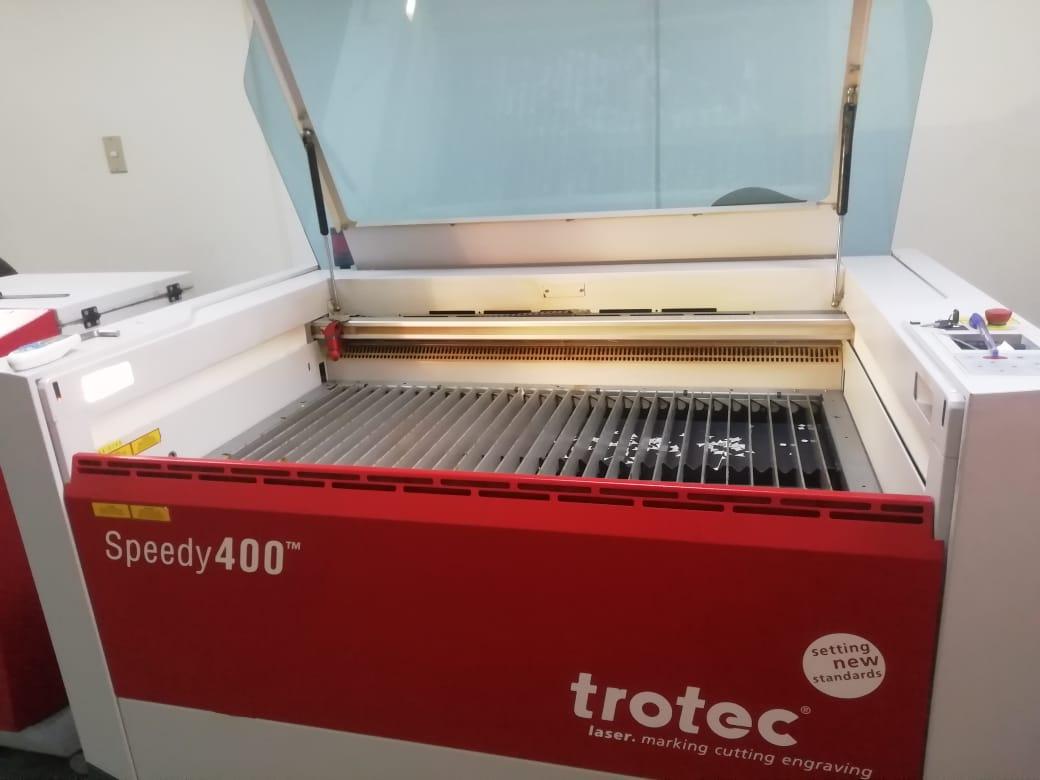

Lo realizamos en la cortadora láser y listo.
