Buenos días, tardes o noches!

Hoy traigo un nuevo proyecto muy interesante e innovador que, se trata de un letrero luminoso de escritorio

Los materiales que se necesitara son los siguientes:

-Una computadora o laptop

-Mouse o tableta digital

- Autodesk Fusion

Recomendaciones:

-Todo se trabaja con milímetros

-3 milímetros de extrusión

Cara Base

cara frontal.png
cara base medidas.png

Se necesita utilizar la herramienta line.

La cara base se compone de un cuadrado de 100mmx100mm.

Por parte de la base y la parte superior, posee una extensión que se posiciona a la mitad y que mide unos 30mm, la unión de este es de unos 3mm.

En los laterales son tan solo 100mm.

Cara Frontal

cara frontal 2.png
cara frontal medidas.png

Se necesita utilizar la herramienta line.

Esta cara se compone de un rectángulo es de 100mmx70mm.

Por la parte de los laterales, posee una extensión de 30mm posicionado en la mitad de este y que tiene una unión de 3mm.

En la parte superior y la base son de 100mm.

Cara Lateral

cara lateral.png
cara lateral medidas.png

Se necesita utilizar la herramienta line.

Para hacer la cara lateral se debe realizar una línea en la parte inferior que mide unos 100mm y posee una contracción posicionada en el medio y de unos 30mm.

Recodar: todas las contracciones tienen 3mm que los separan de la línea principal

Por la parte izquierda realizamos una línea de 30mm, con una contracción posicionada en el medio y de 10mm.

Por la parte superior sus medidas son de 85mm, con una contracción posicionada en el medio de unos 30mm.

Por la parte izquierda realizamos una línea con una inclinación de 100°, esta línea medida 70mm, con una contracción posicionada en la mitad de unos 30mm.

En punto final de la línea, realizaremos una línea recta vertical de unos 9.71.

Y en el punto final de está misma, realizamos una línea uniéndola con la parte final de la parte superior de unos 38mm y con una contracción de 10mm.

Cara Trasera

cara trasera.png
cara trasera medidas.png

Se necesita utilizar la herramienta line.

Esta cara se compone de un rectángulo es de 100mmx24mm.

Por la parte de los laterales poseen una extensión posicionada en el medio y con unos 10mm.

En la parte superior y la base son de 100mm.

Cara Superior

cara superios.png
cara superior medidas.png

Se necesita utilizar la herramienta line.

Esta cara se compone de un rectángulo de 85mmx100mm.

Por la parte superior y base, posee una extensión que mide 30mm y esta unido con 3mm.

En las partes laterales son de 100mm.

Cara Frontal

cara trasera.png
cara frontal 2 medidas.png

Se necesita utilizar la herramienta line.

En esta cara se compone de un rectángulo que mide 100mmx38mm.

En las partes laterales se compone de una extensión de 10mm y una unión de 3mm.

En la parte superior y base son de 100mm.

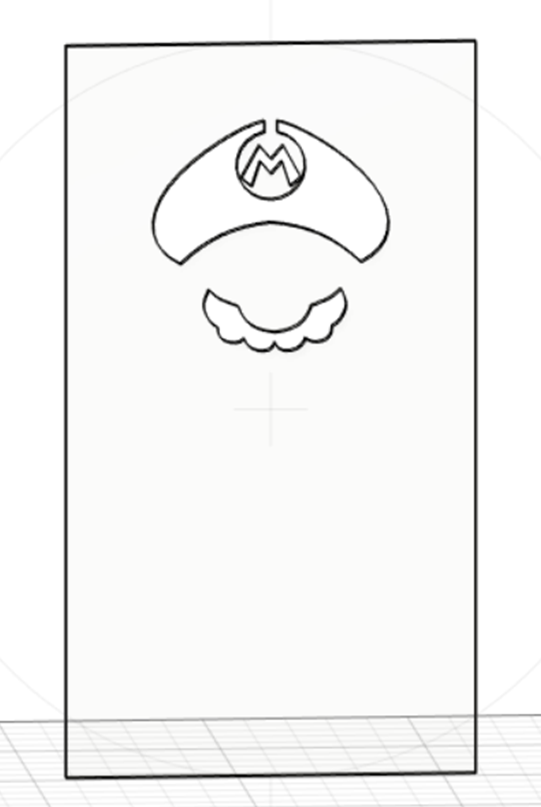

Cara Diseño

imágen mario.png
cara diseño medidas.png

Se necesita utilizar la herramienta "line" y "spline".

En esta cara se compone de un rectángulo de 100mmx180mm

Para hacer el diseño del gorro y bigote de Mario se debe utilizar la herramienta "spline", se debe seguir el contorno de las partes más importantes de esta imagen. Al seguir el contorno de la imagen, también si queremos podemos utilizar otra herramienta que es la herramienta de "mirror", la cual nos permite hacer un espejo de una parte que hicimos anteriormente si seleccionamos una línea que se encuentre al medio.

Ensamblaje


Primero utilizamos la cara base y unimos dos caras laterales en sus extensiones, unimos la cara trasera y la frontal en las partes que nos faltan, luego de esto posicionamos la cara superior en donde corresponde, unimos la parte frontal 2 detrás, donde se encuentra la parte frontal, .y finalmente, unimos la cara del diseño en la parte restante entre la cara frontal y la cara frontal 2.

¡Y listo!

¡Ahora puedes disfrutar de tu letrero luminoso de escritorio!
