Pc-1 Caja Vela

Bienvenidos,

Hoy vamos a realizar una caja personalizada con una vela un tanto única. Para esto utilizaremos el software Fusion360, espero que después de segur estos pasos puedas dejar volar tu imaginación ¿Estas listo ?.

- Primero debemos registrarnos a Fusión360 posteriormente a esto el software funcionara correctamente.

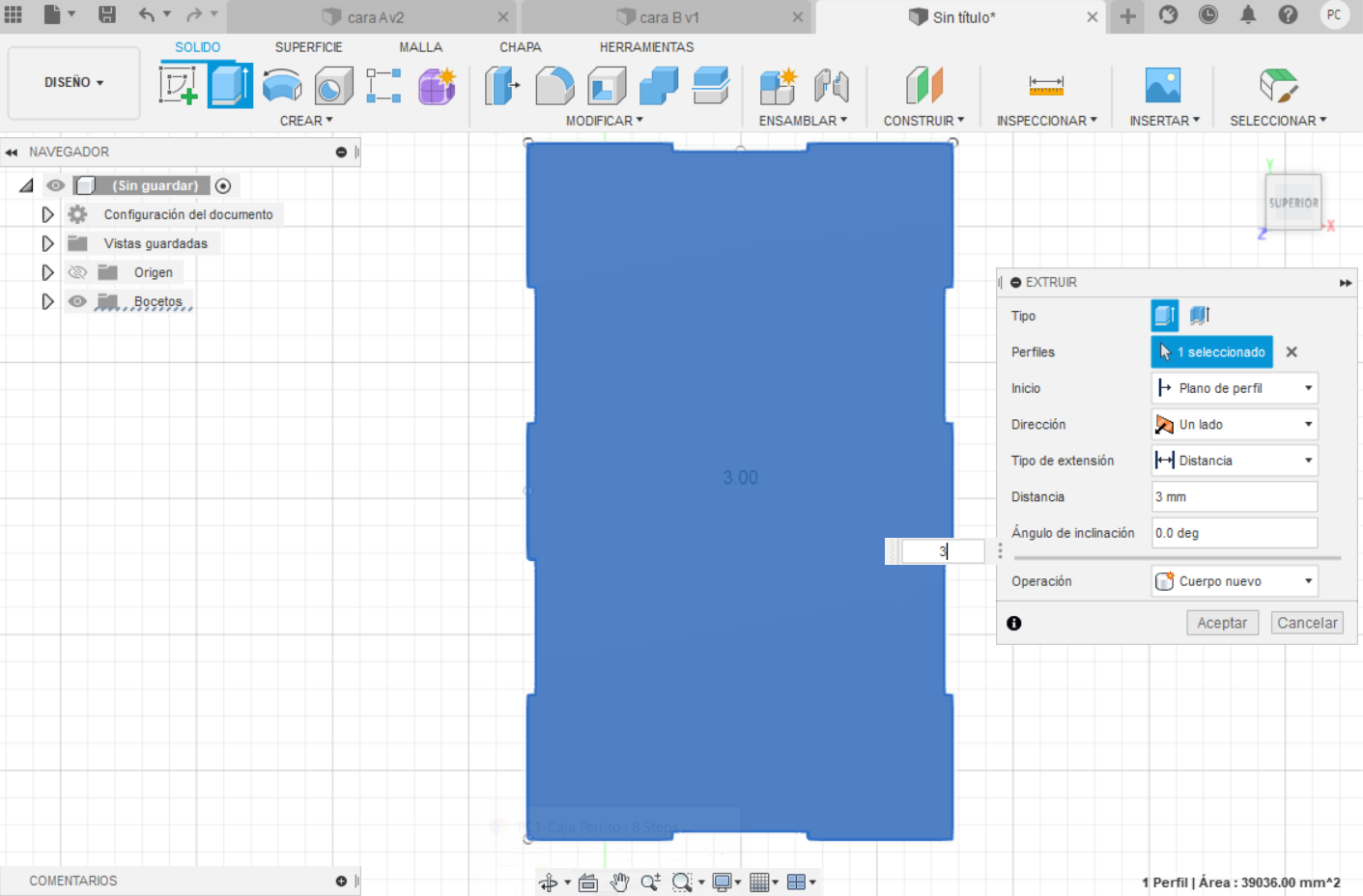

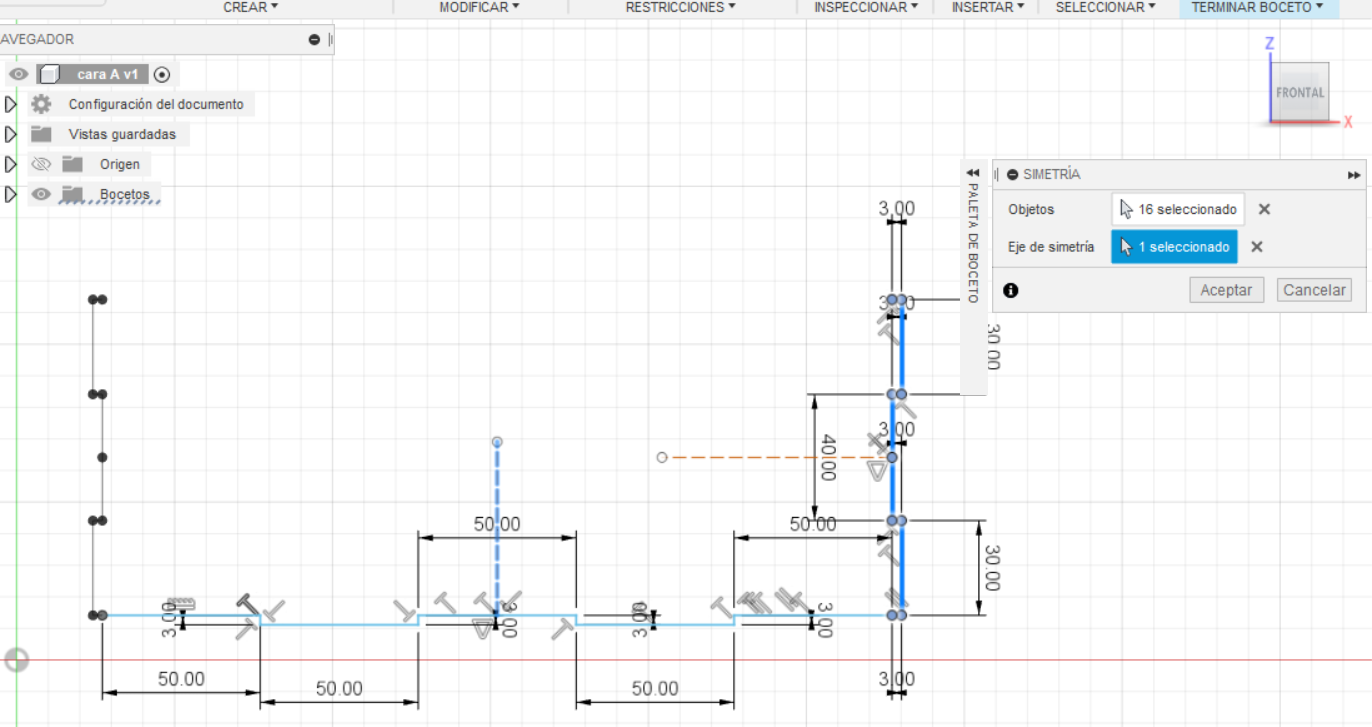

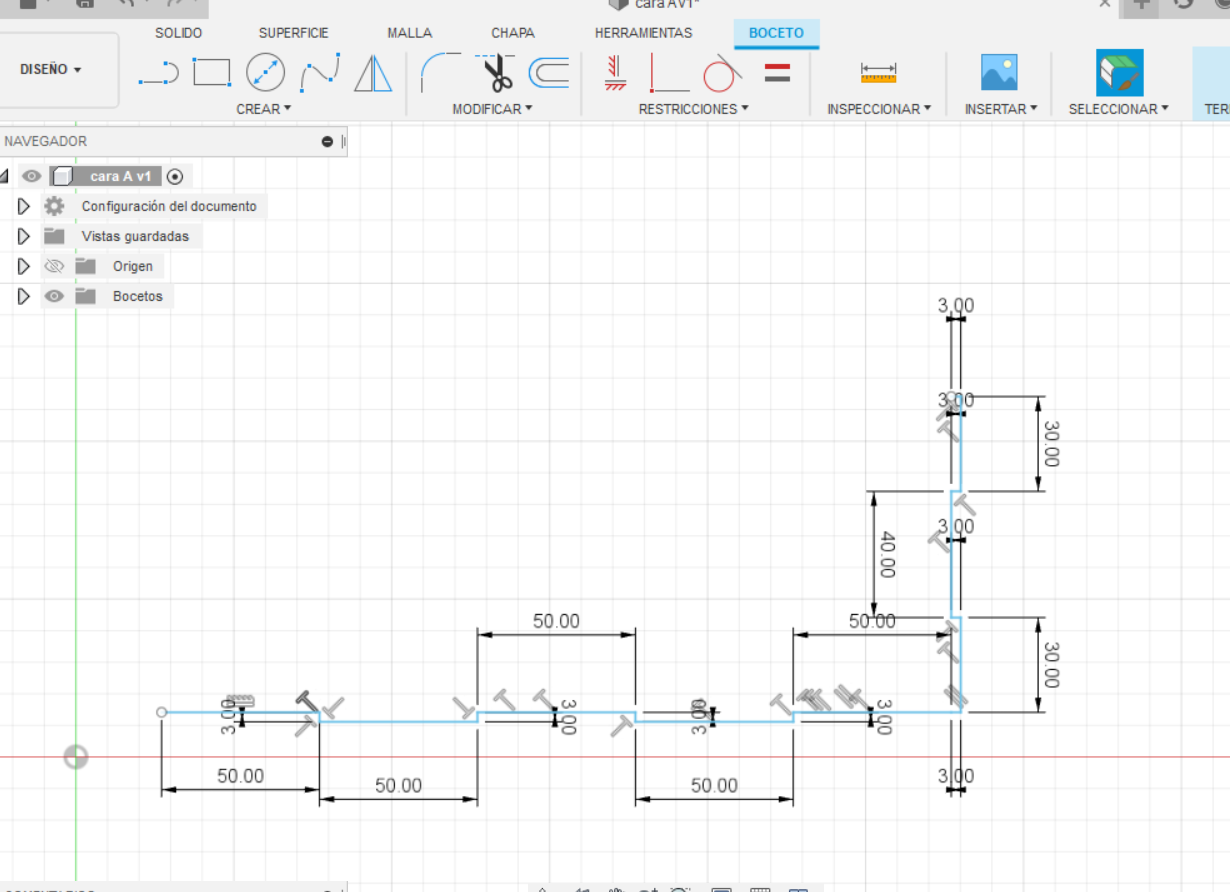

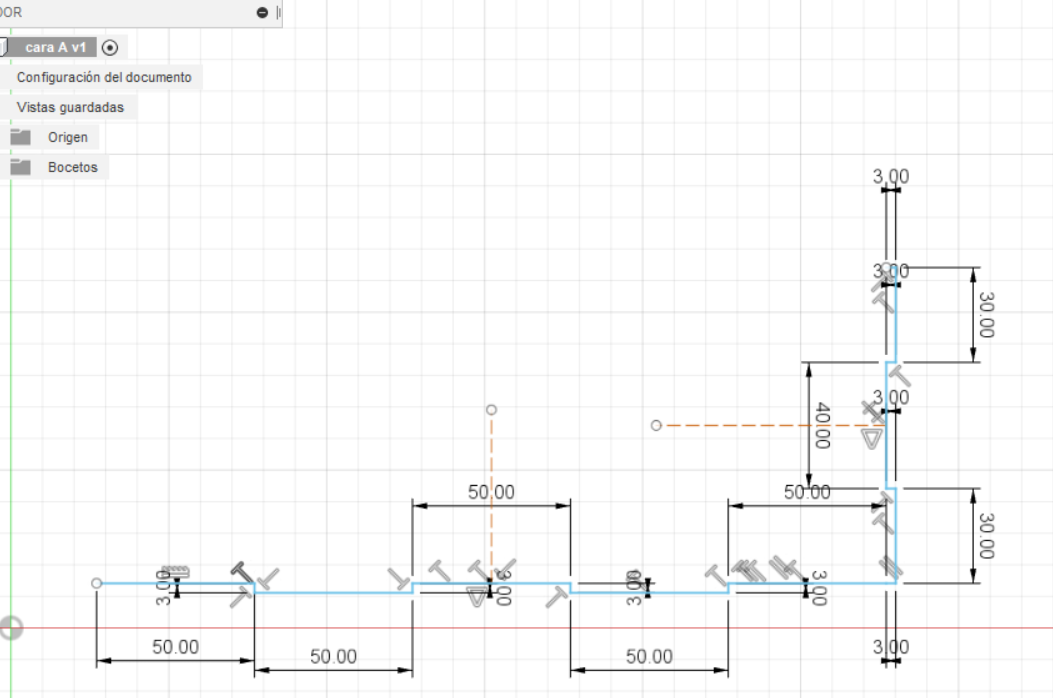

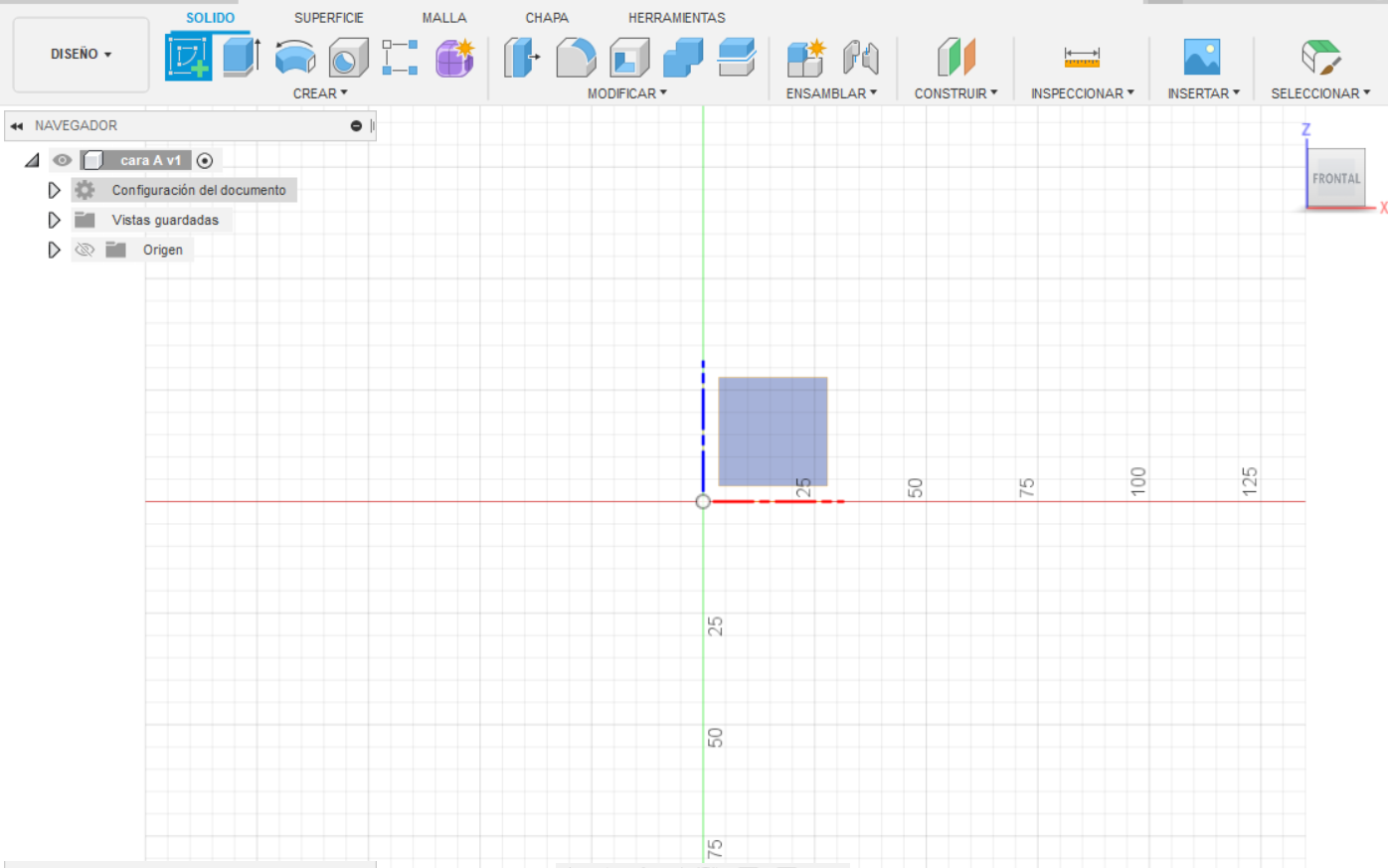

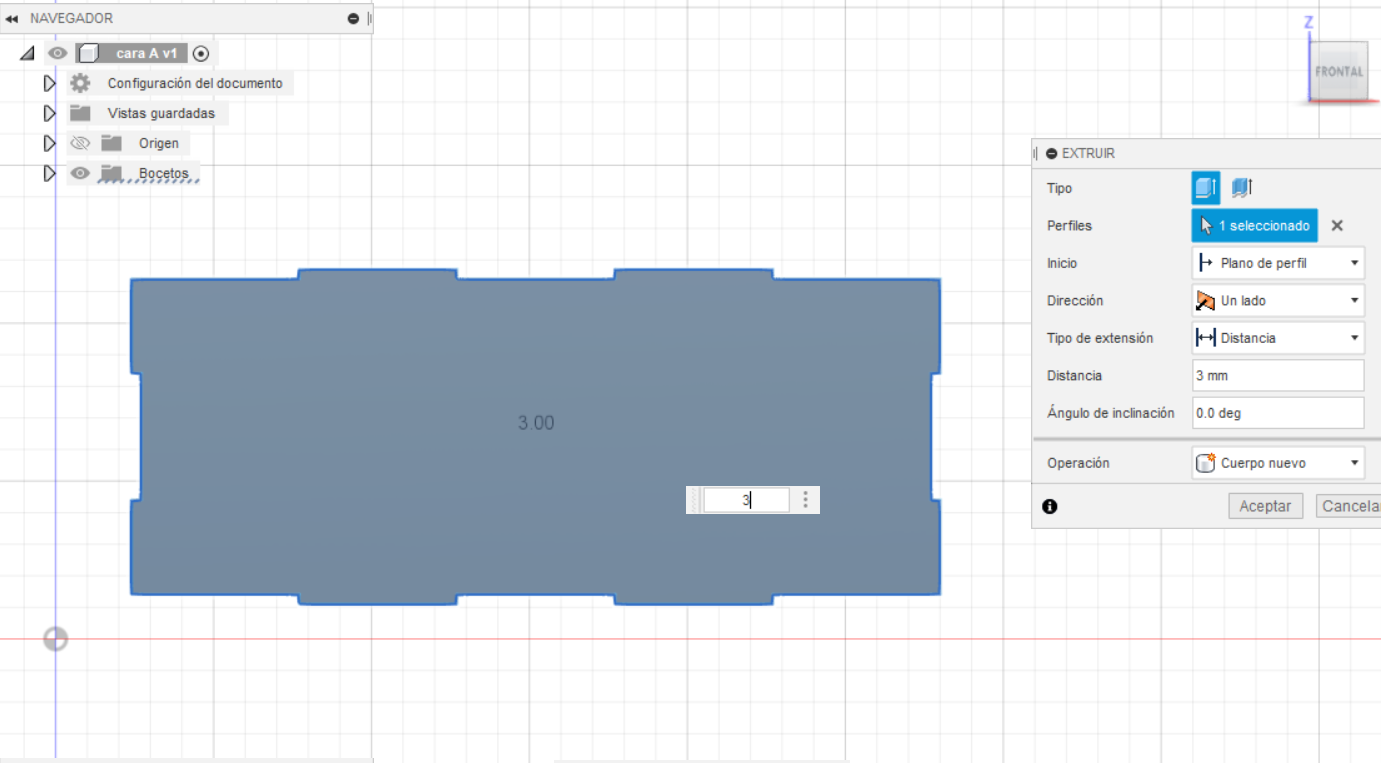

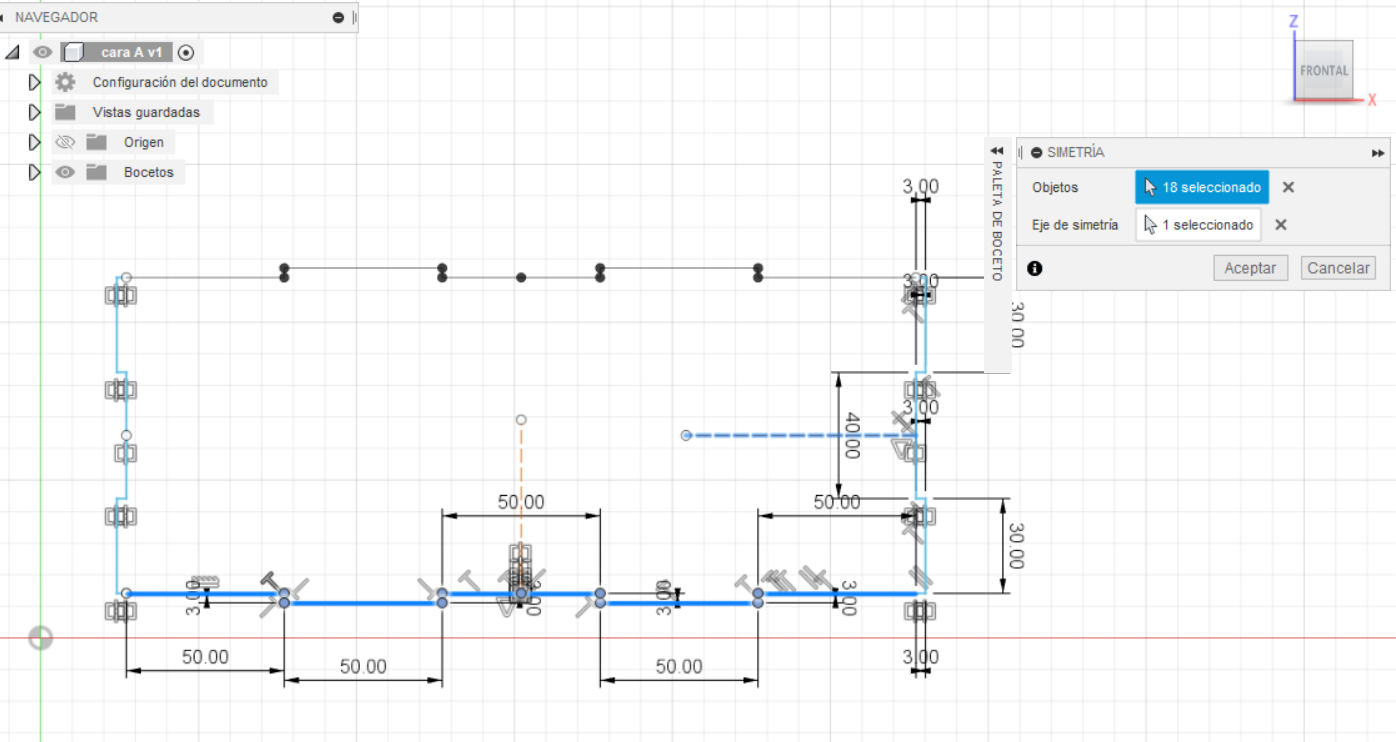

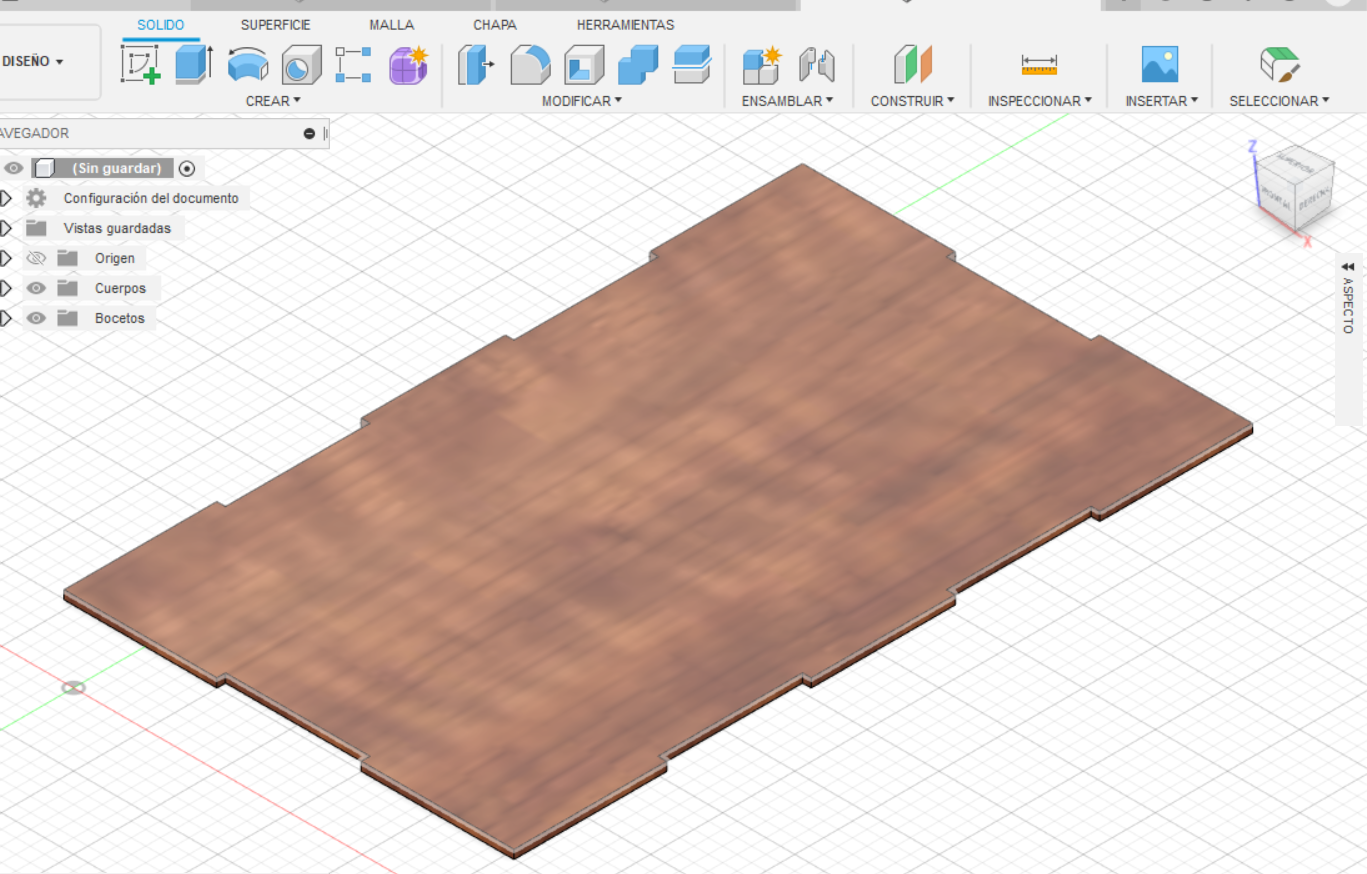

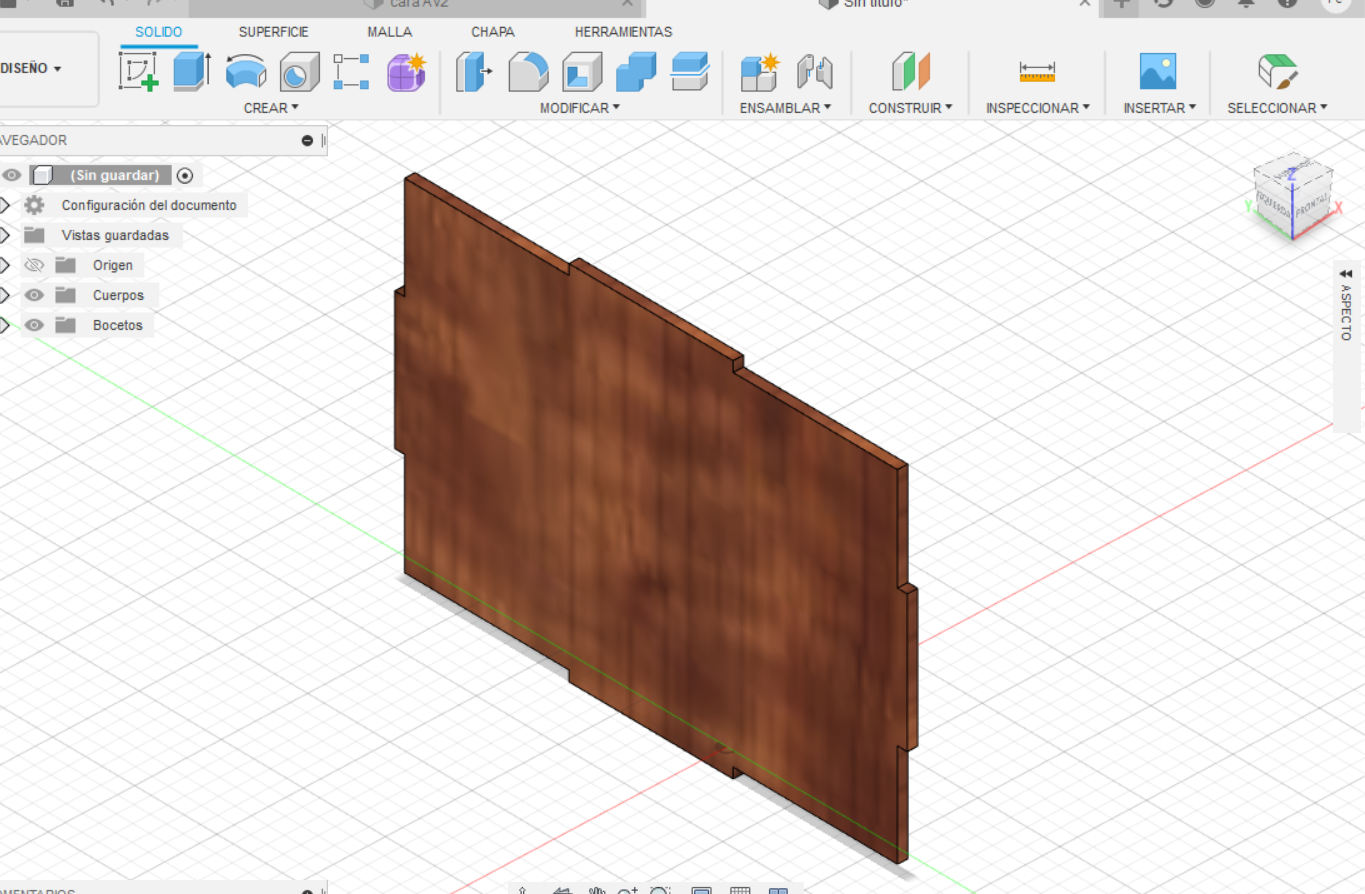

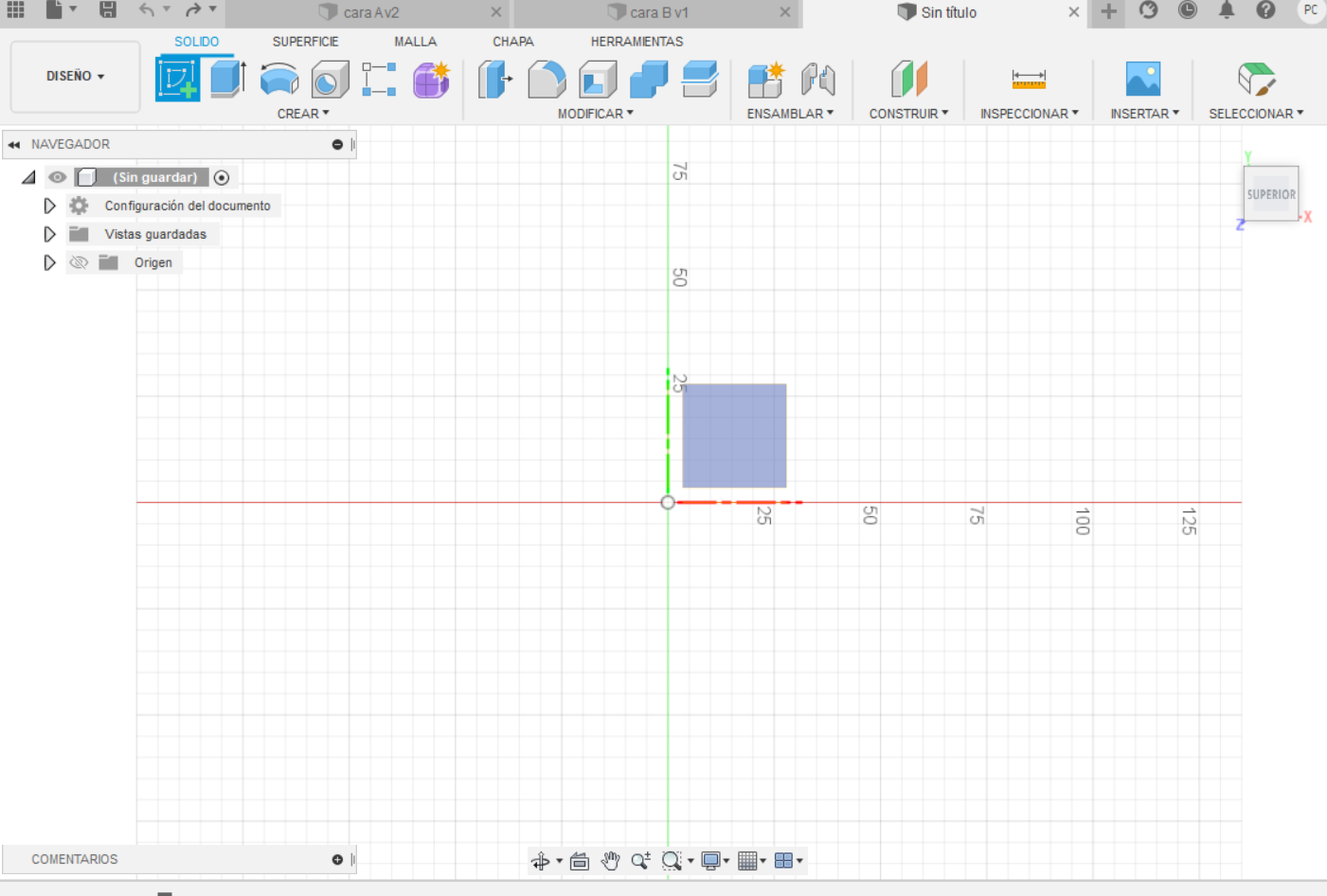

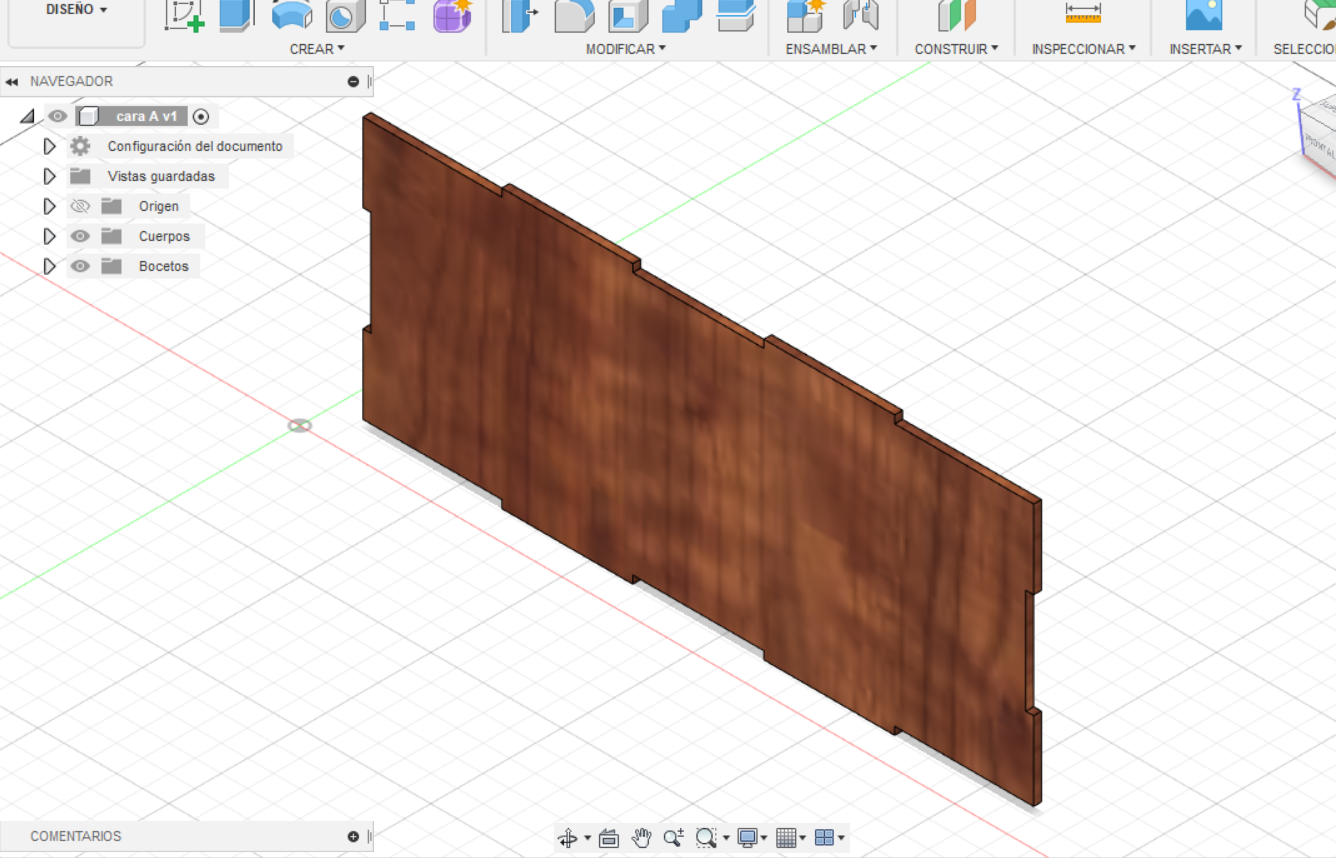

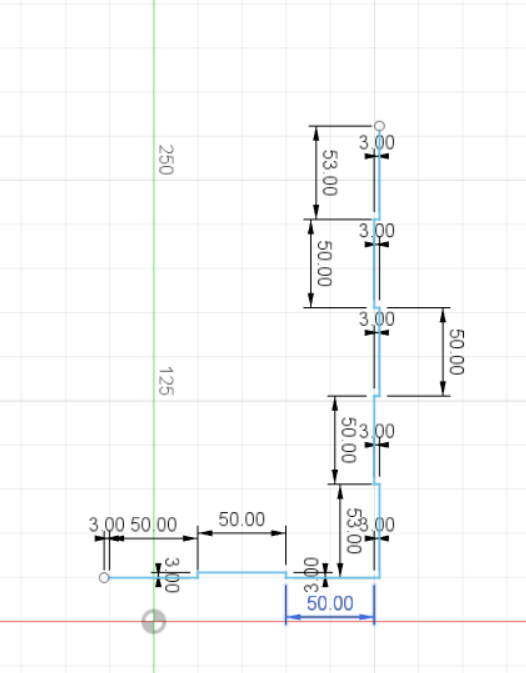

- Damos clic a Crear boceto luego escogemos el eje frontal donde trabajaremos, en este caso yo utilizaré los ejes X y Z. -Utilizando la herramienta linea digitalizamos los de las imágenes en el plano. Luego de terminar de digitar Hacemos una lineal construir al medio de cada grafico. -Debemos darle clic a Simetría, con la opción de Objetos damos clic a las líneas que queremos que se reflejen, y con la opción de Eje de simetría seleccionamos la línea vertical del gráfico contrario, luego presionamos aceptar y se reflejara. - Aplastamos Terminar boceto, seguidamente buscamos la opción crear y presionamos la opción Extruir aparecerá un cuadro para que ingresemos un valor, nosotros pondremos 3.00 mm y damos click en aceptar. -Buscamos la opción modificar y click en Aspecto, buscamos madera y elegimos a tu gusto yo elegí cerezo. El icono del aspecto debe ser arrastrado con la flecha a tu figura. -Para terminar guardamos nuestro proyecto como Cara A.

- Para el diseñar la cara B, presionamos el + que esta en la parte de arriba el cuál se llama nuevo diseño.

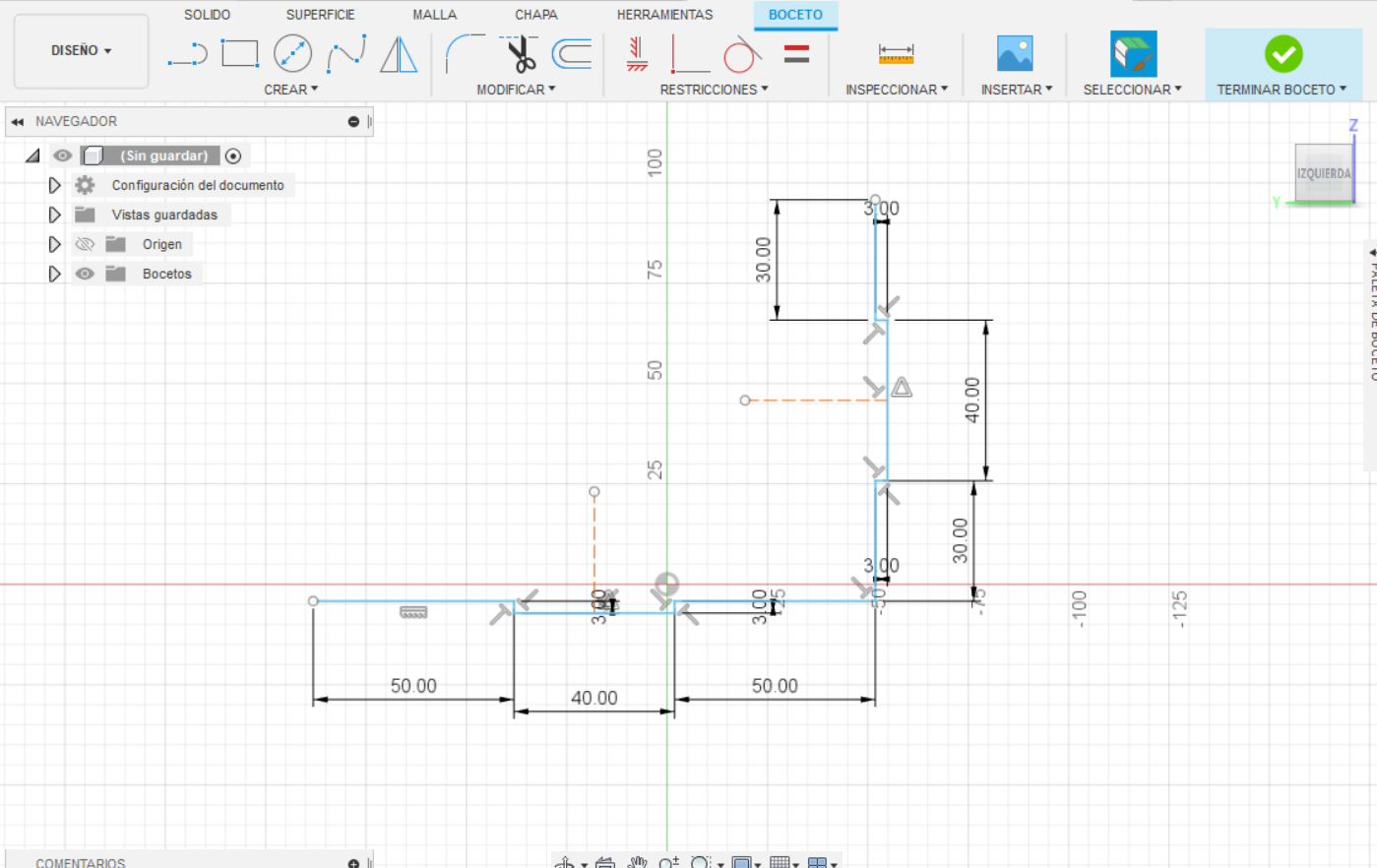

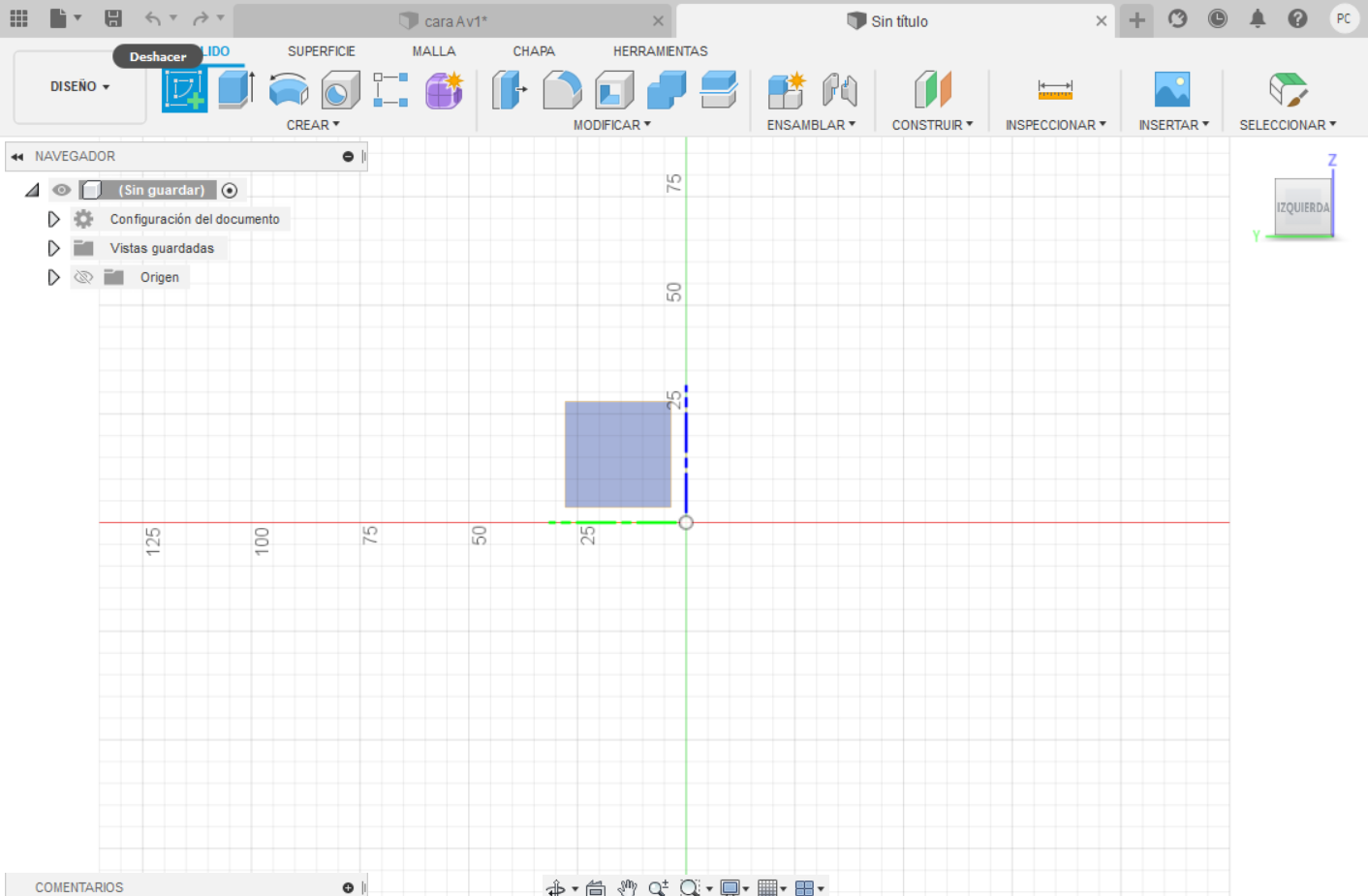

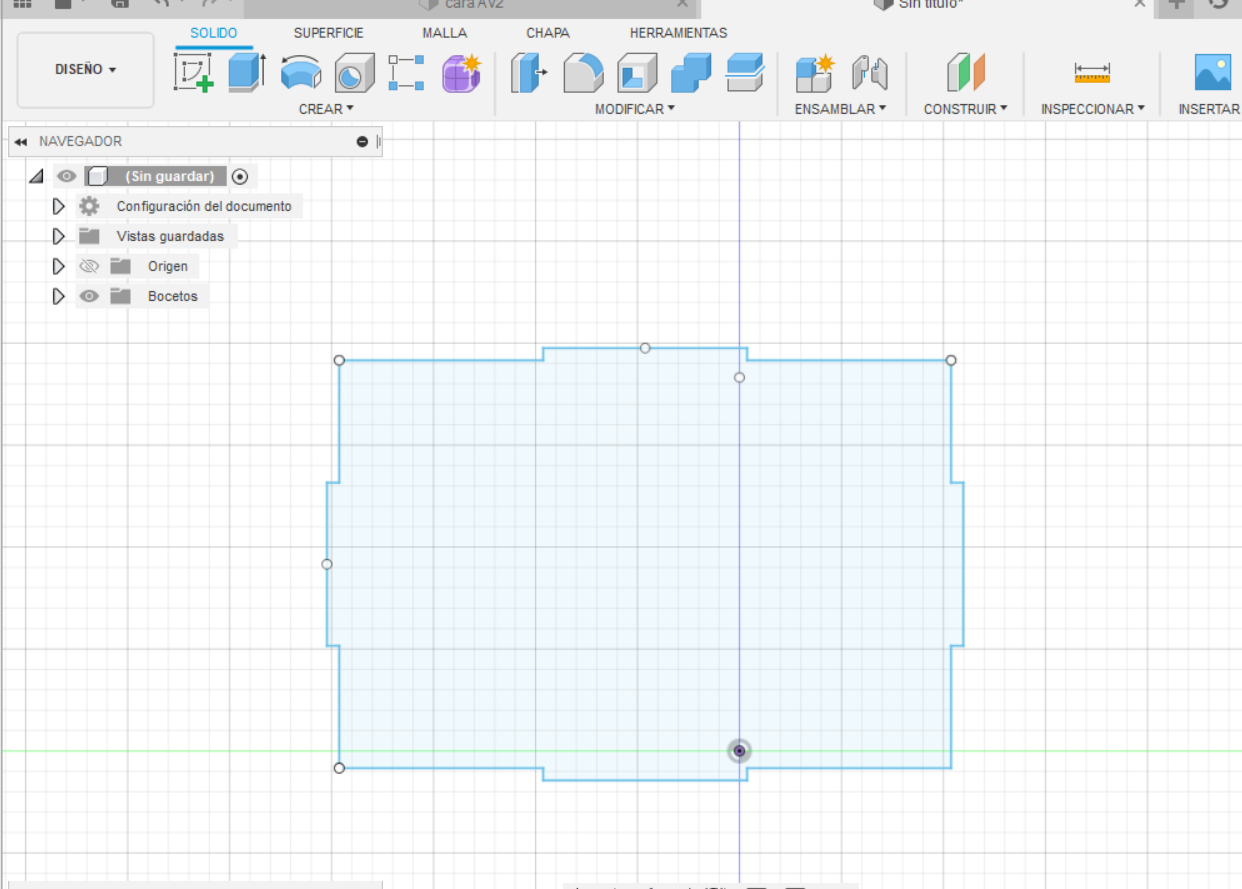

- Aplastamos donde dice Crear boceto y elegimos la cara izquierda de nuestro proyecto en este caso usare los ejes X y Z. - Utilizando la herramienta linea digitalizamos los de las imágenes en el plano. Luego de terminar de digitar Hacemos una lineal build al medio de cada grafico. -Debemos darle clic a Simetría, con la opción de Objetos damos clic a las líneas que queremos que se reflejen, y con la opción de Eje de simetría seleccionamos la línea vertical del gráfico contrario, luego presionamos aceptar y se reflejara. - Aplastamos Terminar boceto, seguidamente buscamos la opción crear y presionamos la opción Extruir aparecerá un cuadro para que ingresemos un valor, nosotros pondremos 3.00 mm y damos click en aceptar. -Buscamos la opción de modificar y click en Aspecto, buscamos madera y elegimos a tu gusto yo elegí cerezo. El icono del aspecto debe ser arrastrado con la flecha a tu figura. -Para terminar guardamos nuestro proyecto como Cara B

- Para el diseñar la cara C, presionamos el + que esta en la parte de arriba el cuál se llama nuevo diseño.

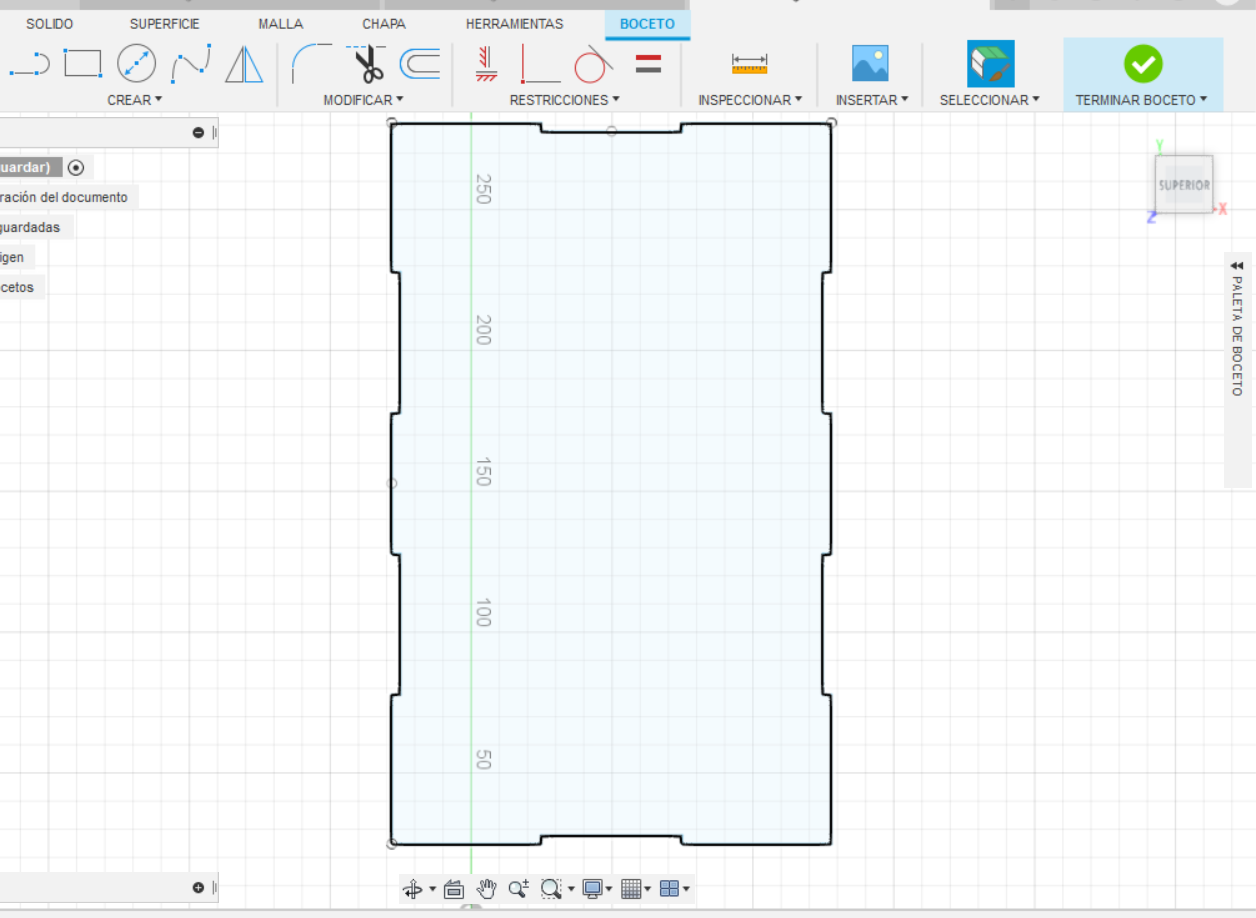

- Aplastamos donde dice Crear boceto y elegimos la cara superior de nuestro proyecto en este caso usare los ejes X y Z. - Utilizando la herramienta linea digitalizamos los de las imágenes en el plano. Luego de terminar de digitar Hacemos una construcción lineal al medio de cada gráfico. -Debemos darle clic a Simetría, con la opción de Objetos damos clic a las líneas que queremos que se reflejen, y con la opción de Eje de simetría seleccionamos la línea vertical del gráfico contrario, luego presionamos aceptar y se reflejara. - Aplastamos Terminar boceto, seguidamente buscamos la opción crear y presionamos la opción Extruir aparecerá un cuadro para que ingresemos un valor, nosotros pondremos 3.00 mm y damos click en aceptar. -Buscamos la opción de modificar y haz clic en Aspecto, buscamos madera y elegimos a tu gusto yo elegí cerezo. El icono del aspecto debe ser arrastrado con la flecha a tu figura. -Para terminar guardamos nuestro proyecto como Cara C

- Primero creamos el nuevo diseño y guardamos con el nombre de Ensamblaje.

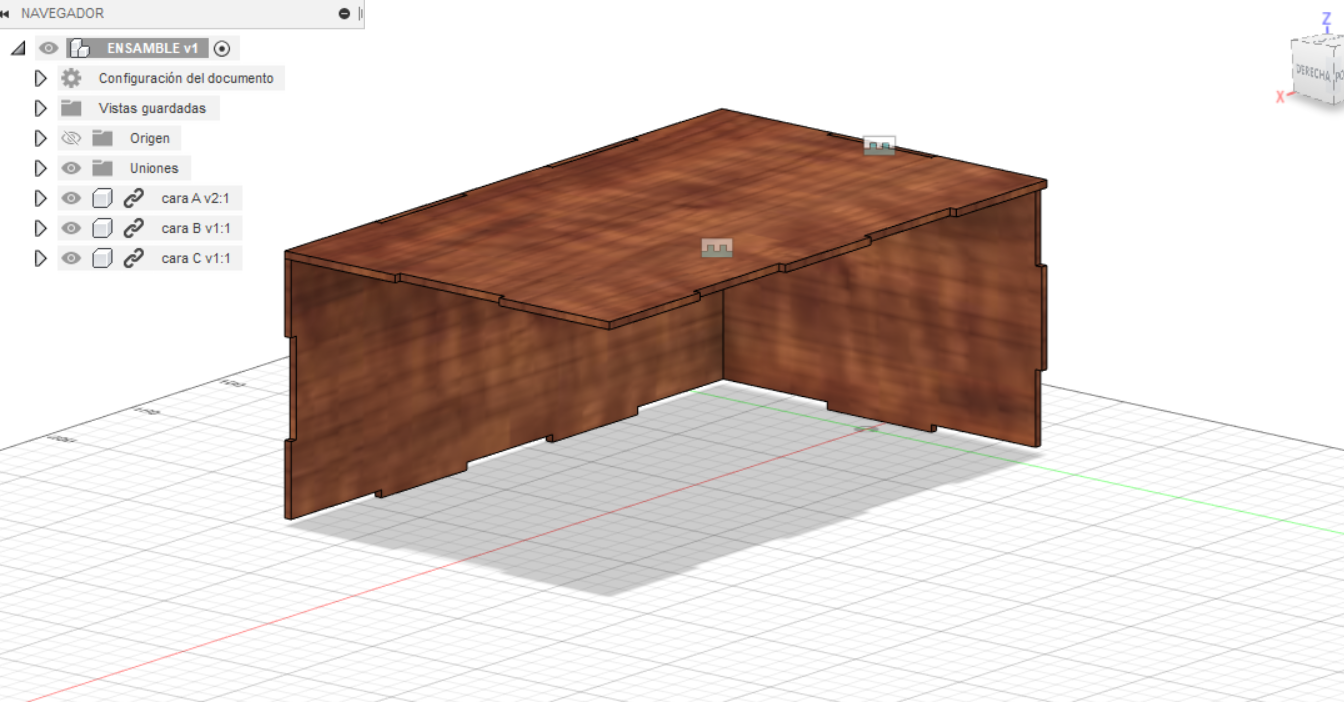

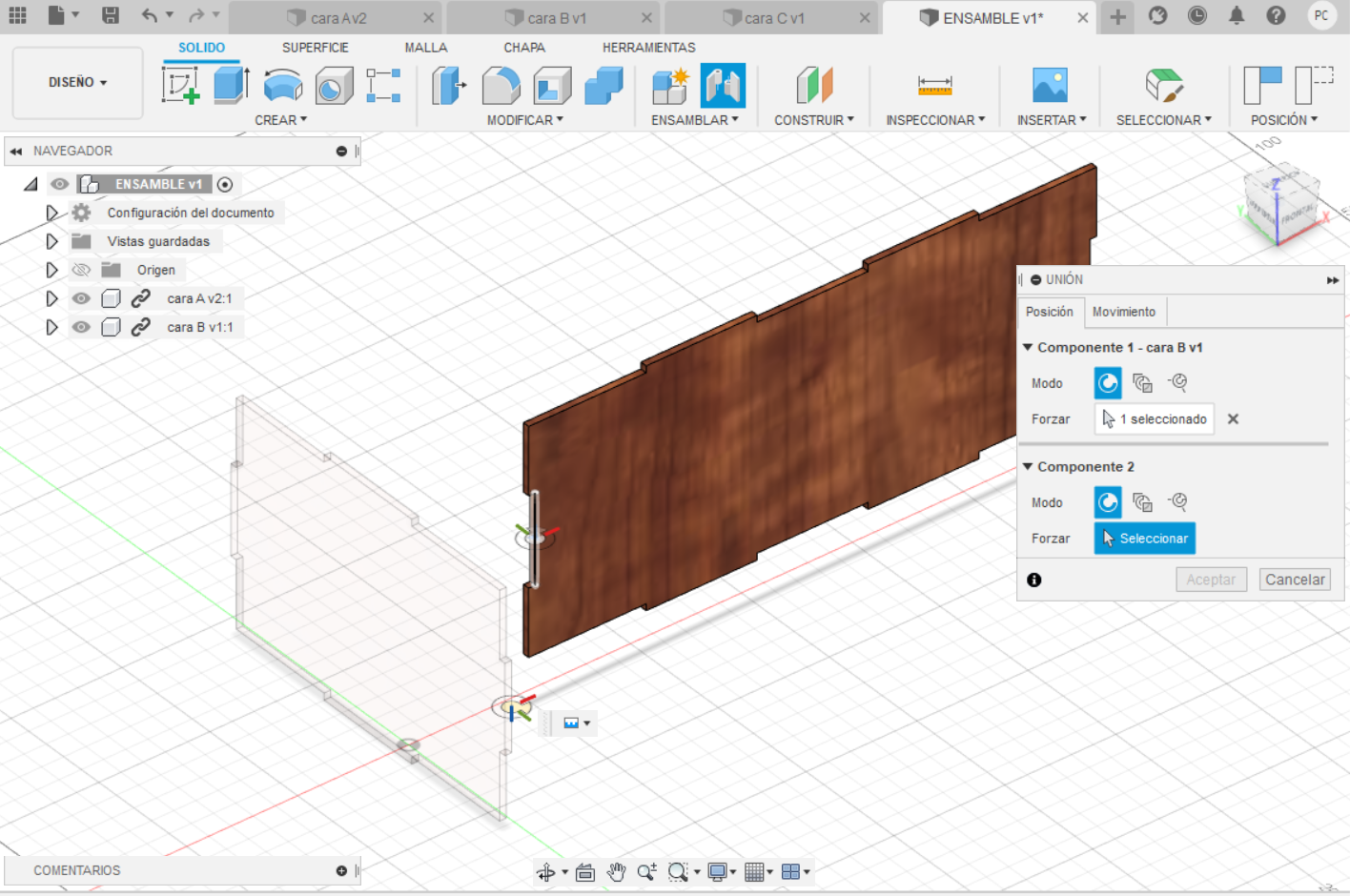

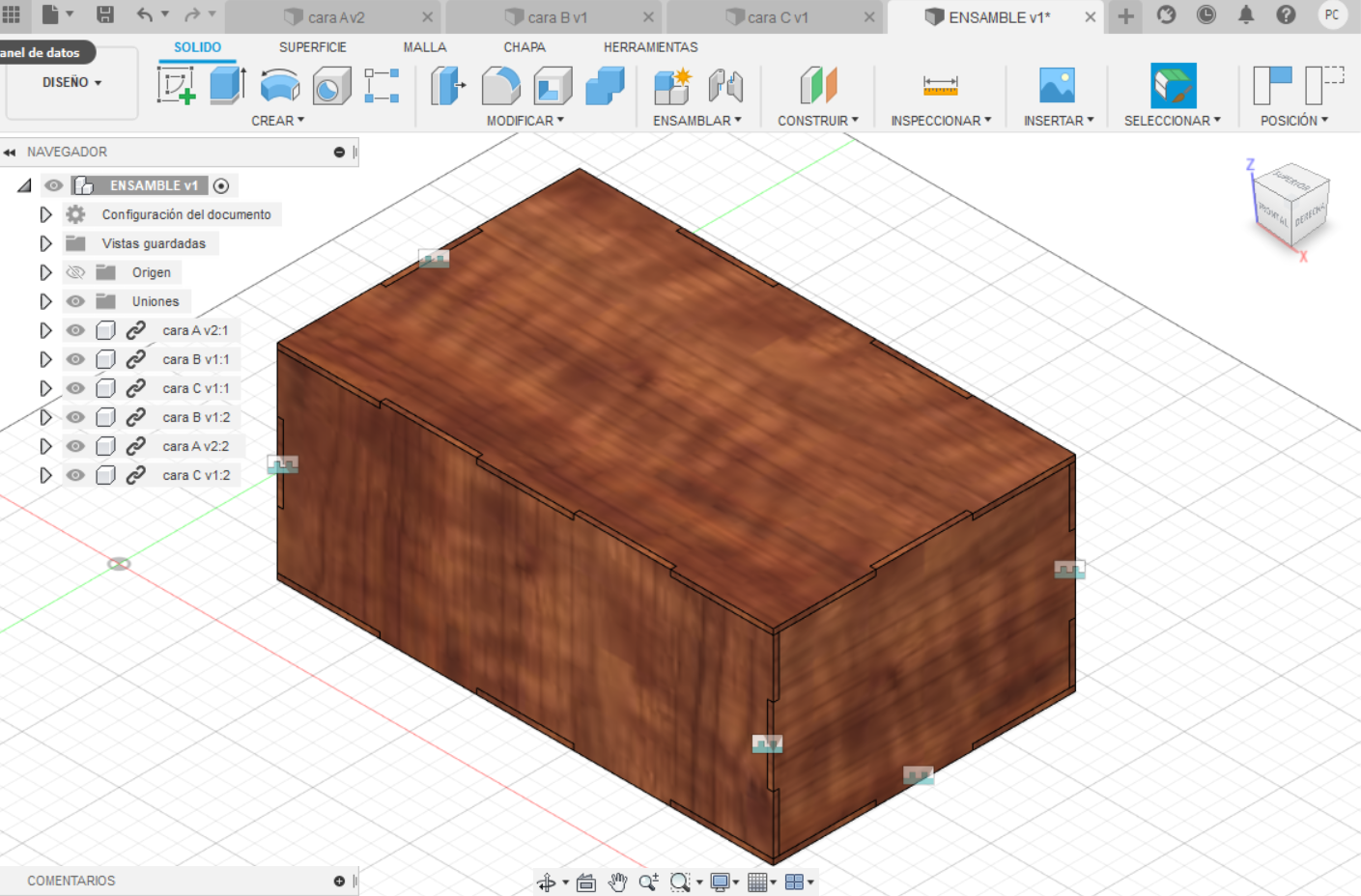

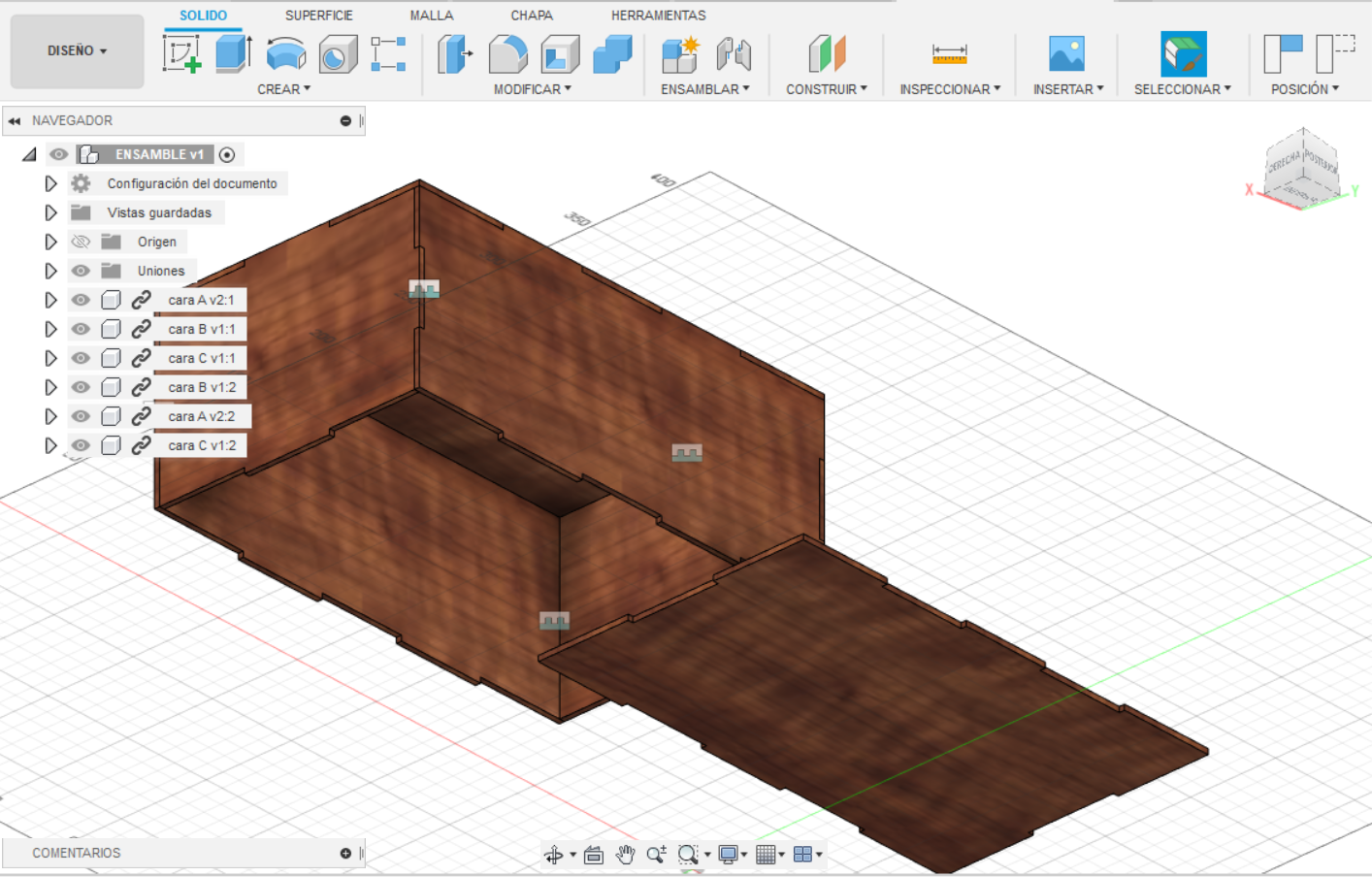

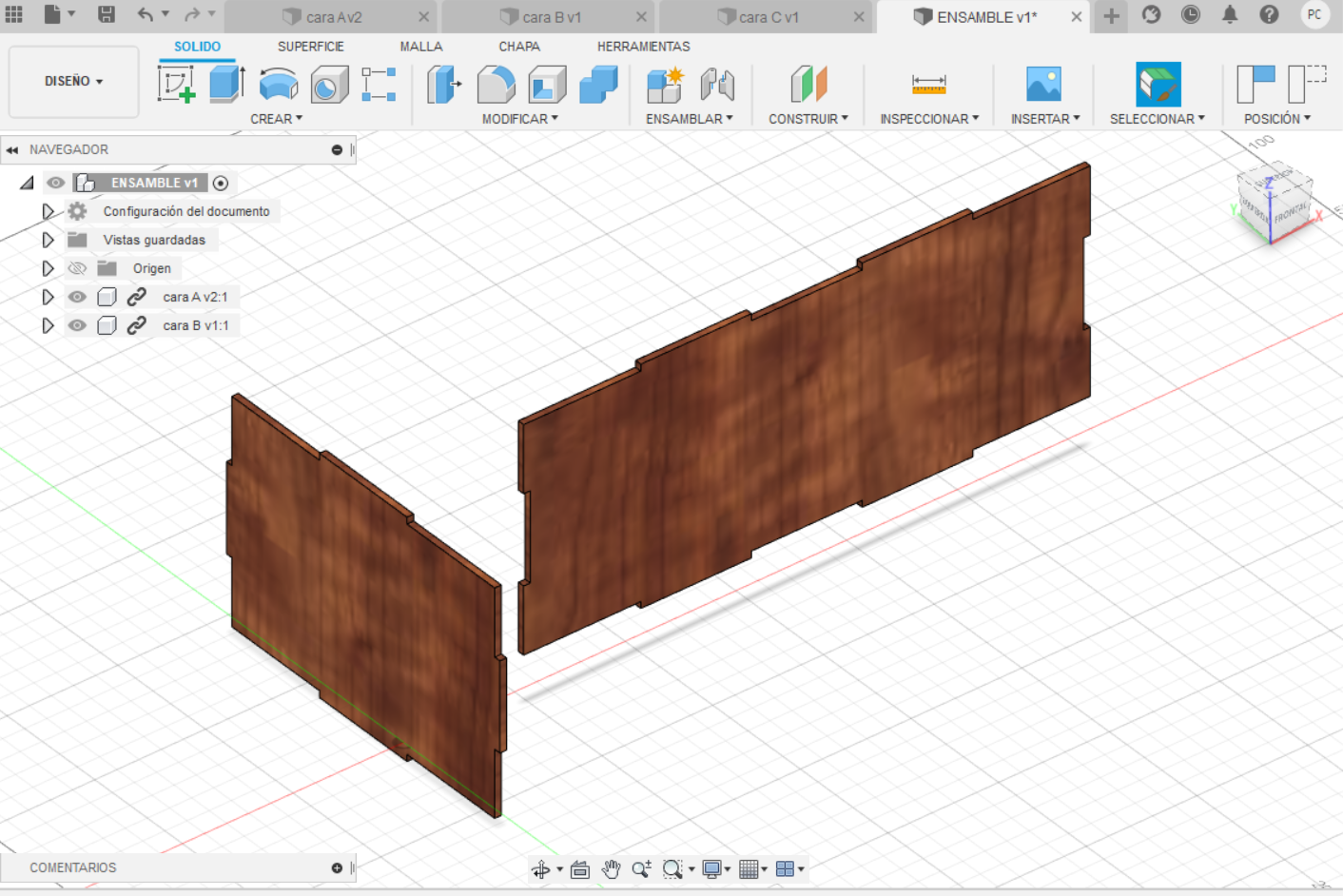

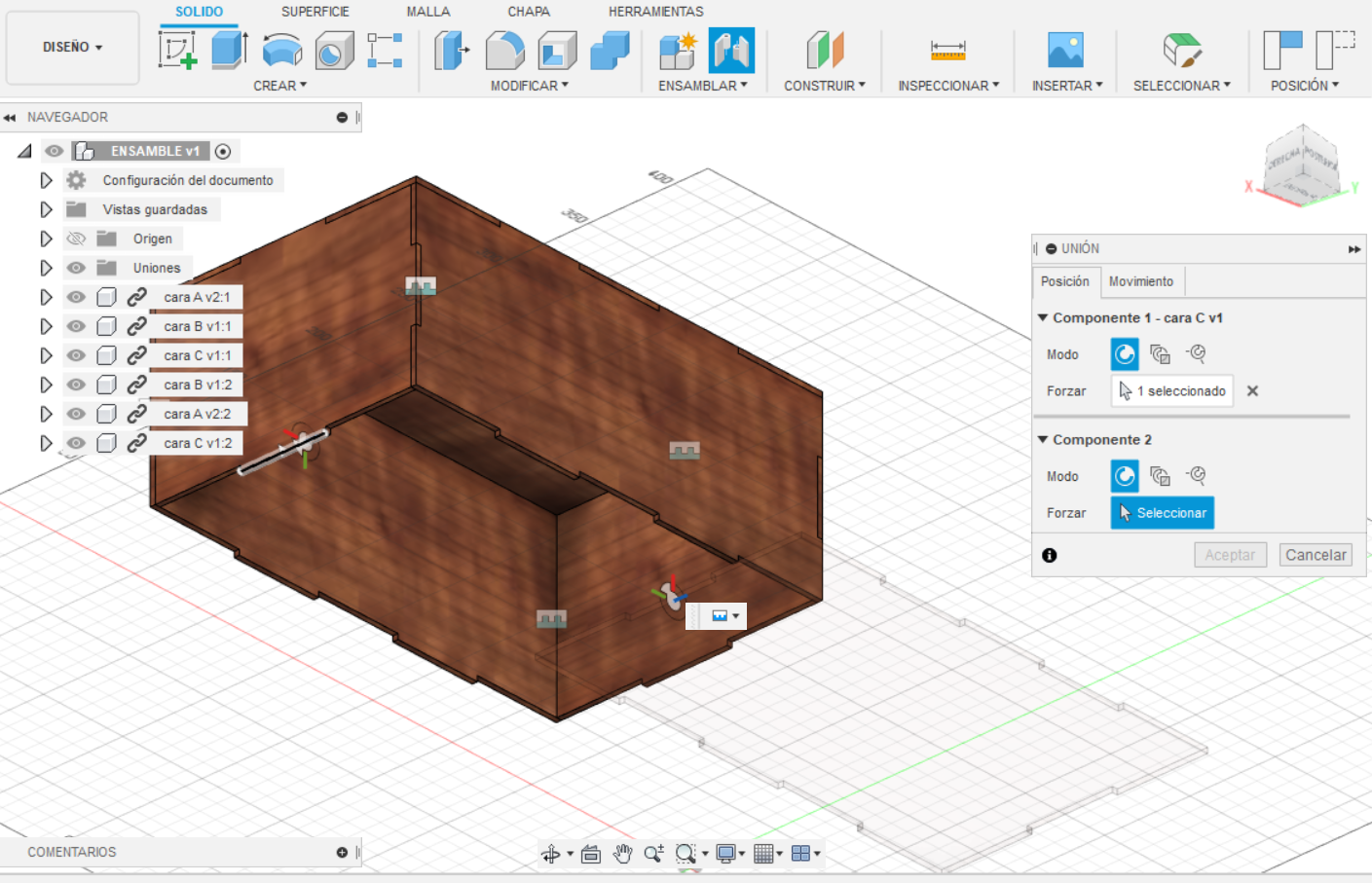

- Luego insertamos correctamente La cara A para poder ensamblarlo. - Igualmente insertamos la cara B de forma -En seguida aplastamos Ensamblar y la opción unión, aplastamos las aristas de la cara A y lo juntamos con las aristas de Cara B lo cual dará una unión entre estas 2, aquí tendrás que ir tandeando hasta que unas perfectamente las partes - Insertamos la cara C, bien acomodada para que pueda encajar con Cara A y Cara B y luego damos click en ensamblar y opción Unión luego unimos una arista de la cara B con una arista de Cara C dando así el ensamble. - Nuevamente insertamos la cara B ubicando siempre de manera recta y perpendicular a las demás caras, luego aplastamos ensamblar opción unión, luego juntamos una arista de Cara A con una de Cara B. - Insertar de manera recta y perpendicular la cara A para poder ensamblarlo luego damos click en ensamblar, opción unión. Damos click en una arista de Cara A y unimos a una arista de cara C esto dará como resultado la unión entre estas dos. - Por último, insertamos de manera perpendicular y recta la cara C para poder ensamblarlo con la cara A y la cara B. Click en ensamblar y opción unión. Unimos una arista de Cara A con una arista de cara C y esto hará posible el ensamble.

Para dibujar en la cara A, debemos:

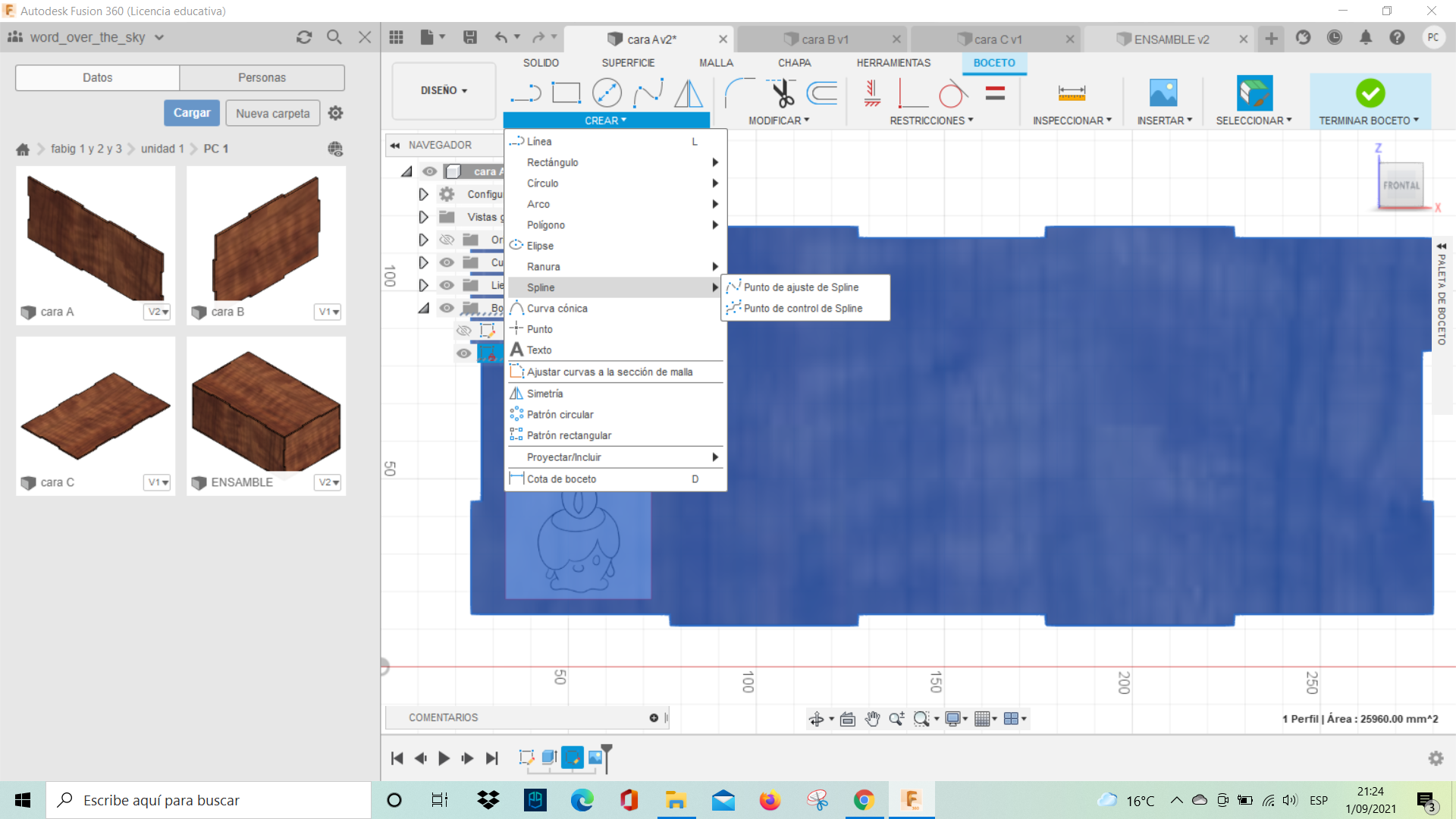

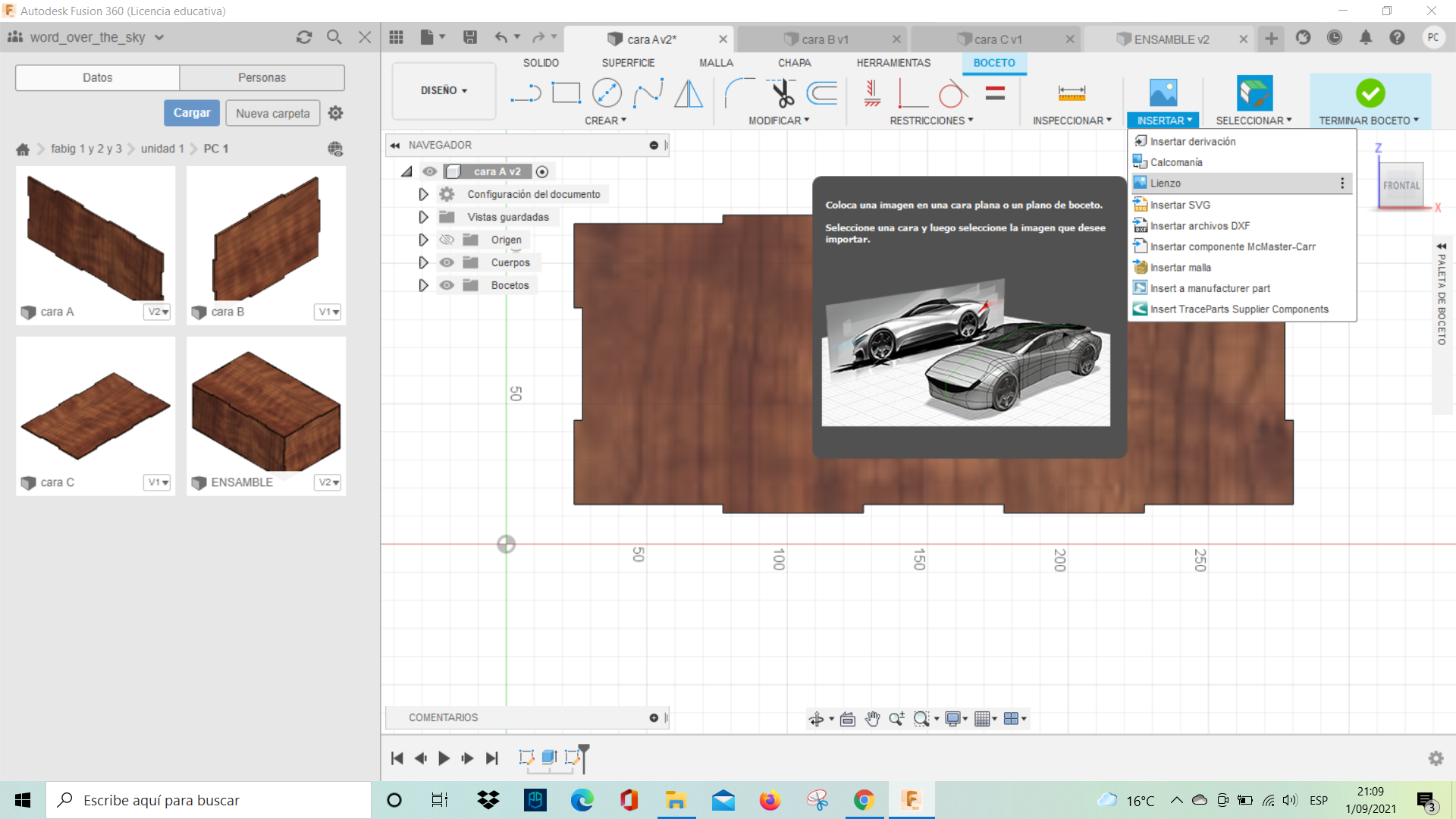

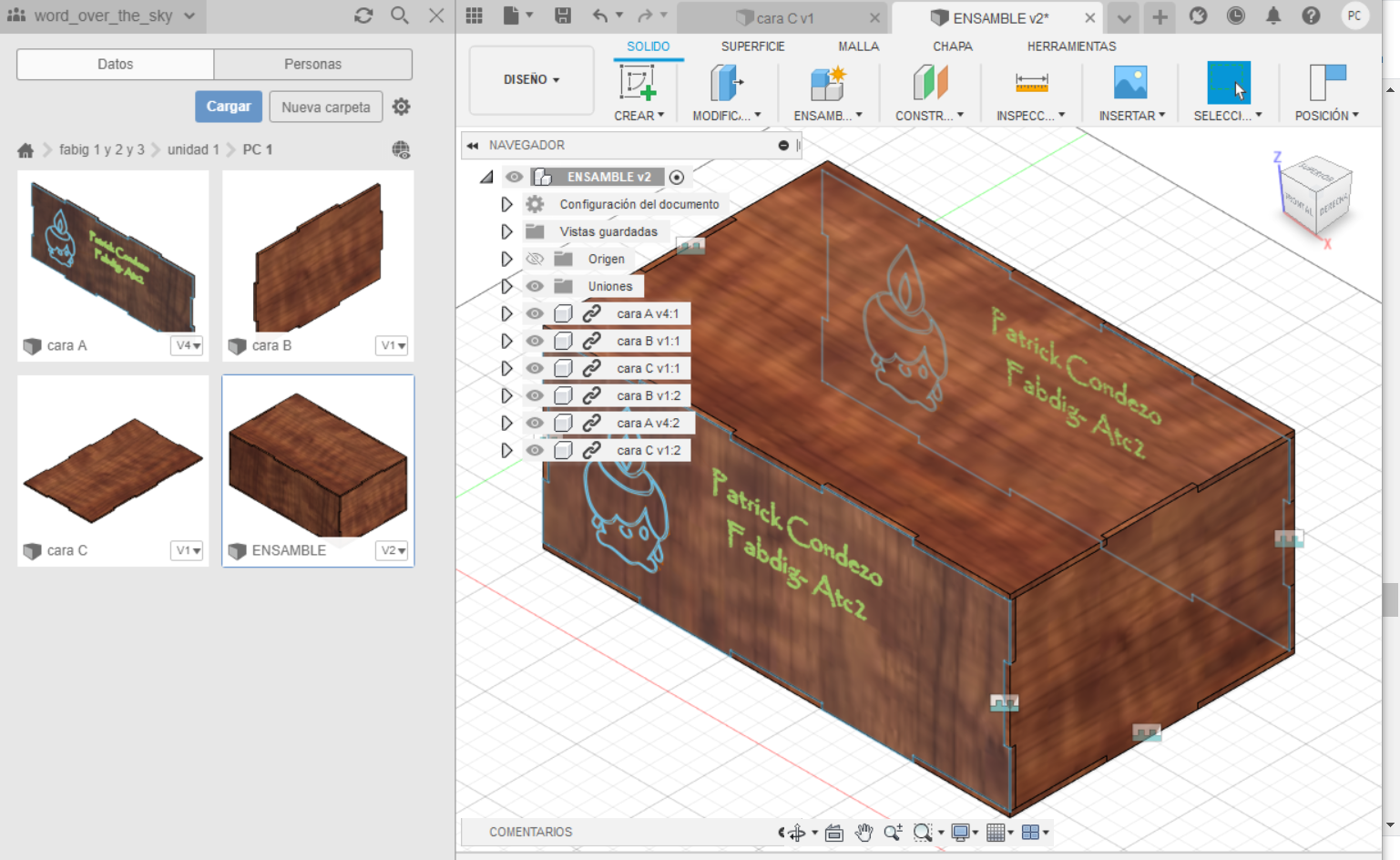

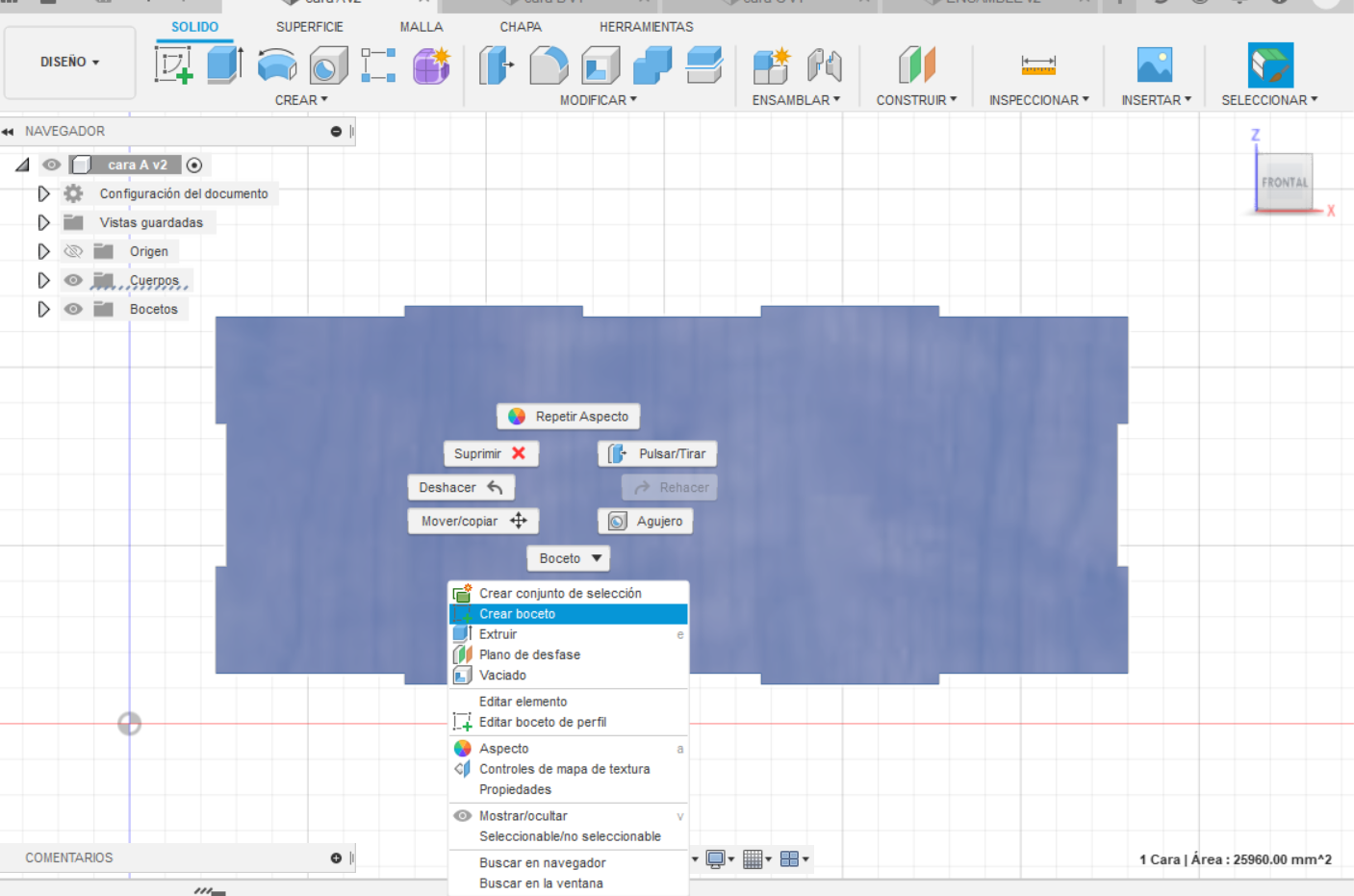

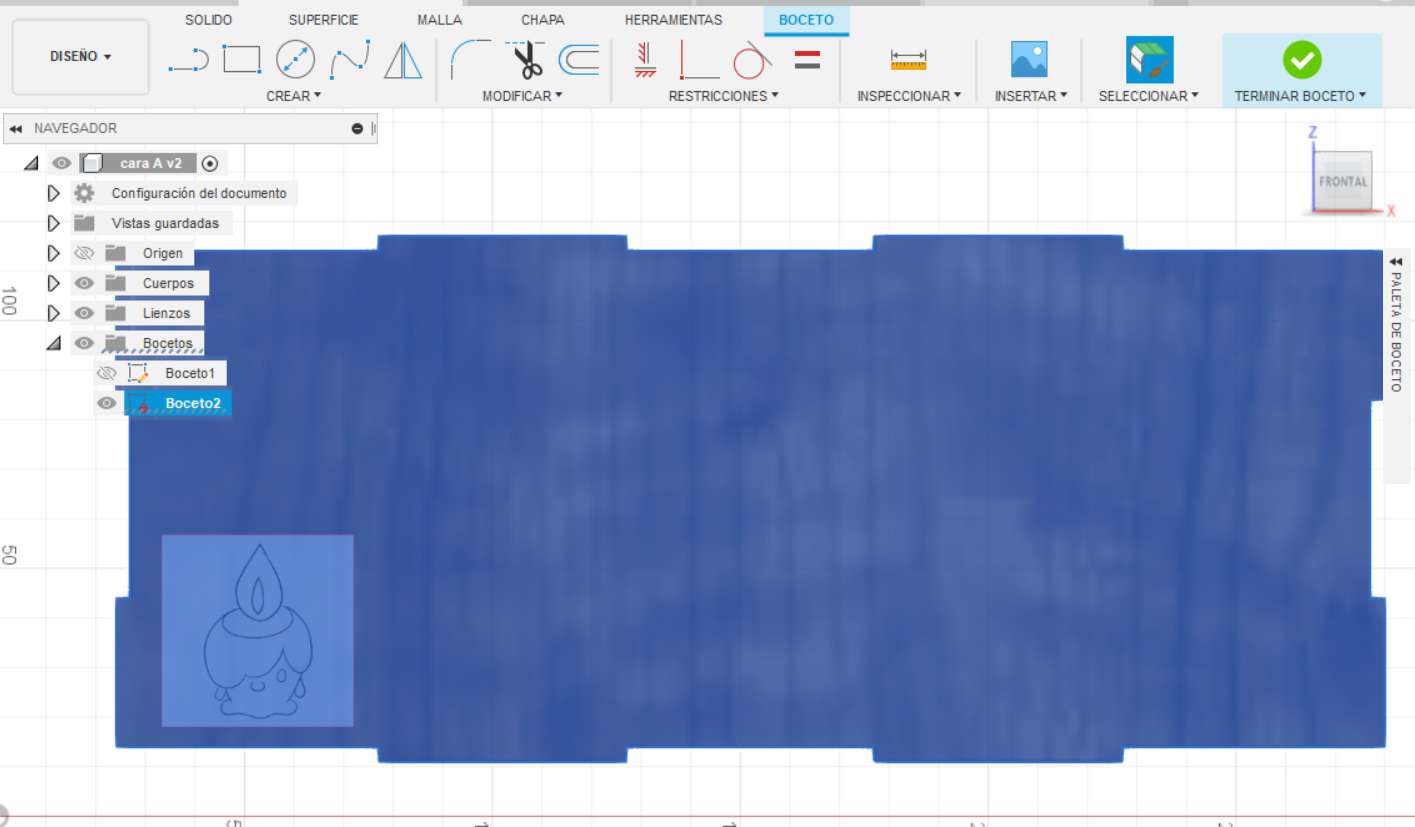

-Debemos dar clic derecho en la cara A y seleccionar crear boceto, nos vamos a la opción insertar y presionar lienzo en seguida se abrirá una pestaña para exportar tu archivo, puede ser cualquier imagen yo escogí un Litwick. Vamos a crear y aplastamos spline en punto de ajuste de spline y delineamos nuestra imagen ordenadamente y con paciencia. -Ahora toca agregar texto, primero damos clic derecho a la cara A y aplastamos editar boceto nos vamos a crear y hacer clic en texto hacemos un cuadro de texto de forma rectangular y escribimos, en este caso yo escribí "Patrick Condezo-Act.2 "y haga clic en aceptar. - Seleccionamos el texto, clic derecho y presionamos la opción Explosionar Texto. -Actualizamos la pestaña de ensamblaje para que salga el dibujo hecho en su respectiva cara.

Espero que les haya podido ayudar mi Proyecto gracias por ver
