Papercraft Spectrometer
En este instructable veremos los pasos para crear un espectrógrafo.
El espectrógrafo nos ayuda a encontrar los puntos máximos y de que esta compuesta la luz que emiten o absorben algunos elementos.
Supplies
- Cartulina Negra
- Bisturí
- CD virgen
- Regla
- Cinta
Hacer El Recorte De La Figura Inicial Para Construir Nuestro Espectrógrafo.
Debe hacer el dibujo que aparece en la foto en una cartulina negra para después cortarlo. Lo primero que vamos a cortar es lo rojo, es decir los bordes. Tambien es importante trazar las lineas hechas con los puntos para después poder guiarnos.

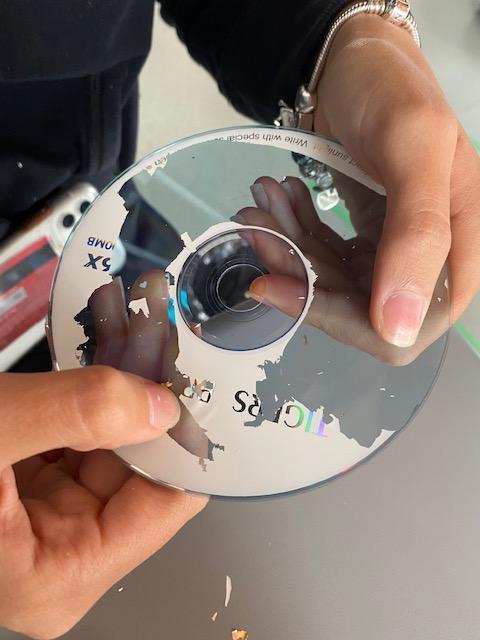

Quitarle La Capa Blanca Al CD Y Cortarlo.

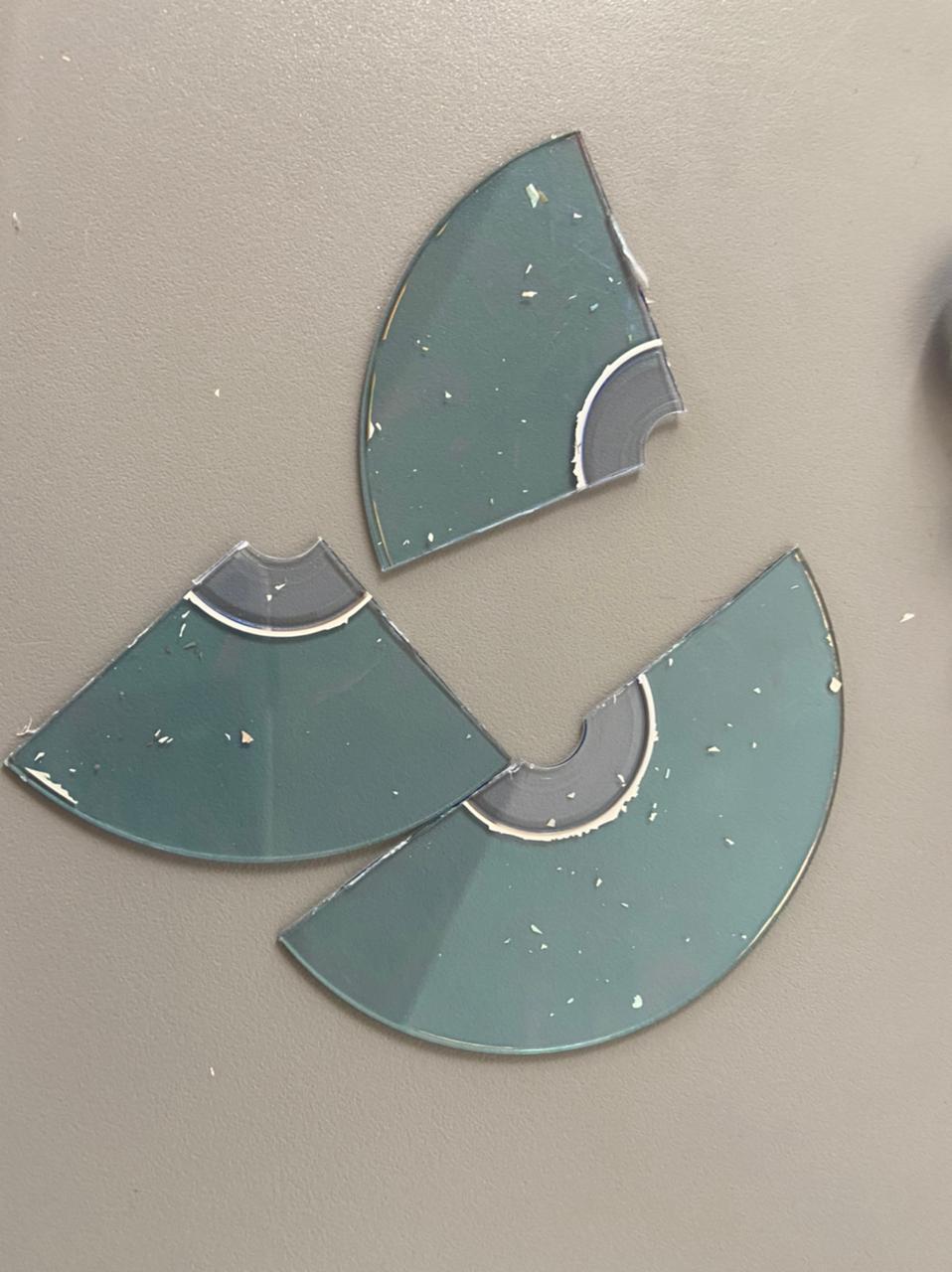

Para poder usar el CD en nuestro espectrógrafo debemos quitarle la capa blanca de plastico (normalmente la que trae información o es para escribir). Después de esto podemos cortar nuestro CD como aparece en la foto.
Recortar La Cartulina
Con el bisturí y la regla vamos a cortar la cartulina para poder doblarla mas adelante. El resultado debe ser igual o similar al de la foto. Es importante recordar que solo debemos recortar las lineas rojas, como lo muestra el esquema inicial.
Pegar Una Parte Del CD.
En la parte que nos indica el esquema inicial debemos pegar nuestro pedazo de CD con un poco de cinta. También, en la ventana A2 debemos pegar otro pedazo de cinta para así poder doblar nuestro recorte de manera efectiva y util.
Doblar Y Ajustar Los Lados.
Siguiendo las lineas punteadas que habíamos hecho anteriormente, debemos doblar nuestra cartulina y pegar los extremos con cinta para evitar que se filtre la luz dentro del espectrógrafo.

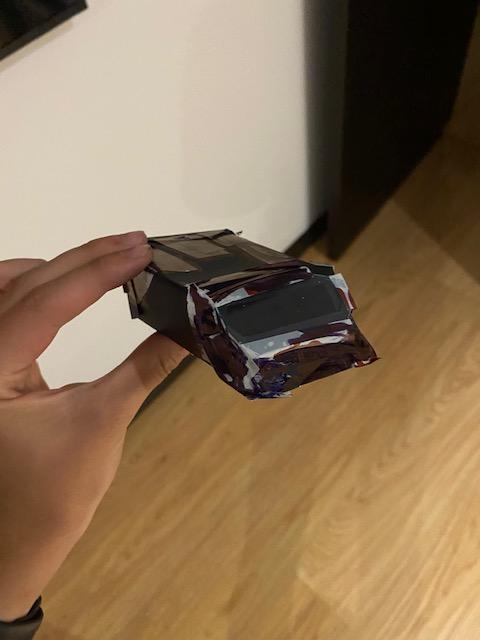

Así obtenemos el resultado final y solo falta probarlo con la cámara de nuestro celular o nuestros ojos.
Resultados
Estas fotos fueron tomadas con el espectrógrafo que creamos y demuestran que con ayuda de este si podemos analizar la composición de la luz de algunos objetos.
Diseños Alternativos
Estos son otros diseños alternativos que pueden usar a la hora de crear su espectrógrafo.
Gracias!
Referencias
Si necesitan mas información sobre este tema, o las instrucciones no son del todo claras, pueden acceder a los siguientes links:
https://publiclab.org/notes/warren/11-30-2017/buil...
