PVC Rocket Launcher --lanzador De Cohete PVC

Entre los proyectos más sencillos y rápidos de hacer se encuentra un cohete de agua, pero para poder volarlo necesitamos un lanzador el cual nos permite acumular la presión del aire y así poder lanzarlo

El que realizaremos es uno muy casero pero eficiente desde mi punto de vista ya que no me ha fallado hasta ahora.

Lo primero que debemos ver es el diseño entre estos puntos

tenemos que tener cuenta la estabilidad y el tamaño porque no queremos que se nos caiga o incline demasiado el cohete y que sea fácil de transportar, de entre varios que tuve en cuenta este es el que mejor ya que cumplen con mis expectativas

Entre los materiales que vamos a necesitar están:

Entre los materiales que vamos a necesitar están:

• 4 codos PVC ½
• 1 unión T ½
• 2 tapones machos de PVC de ½
• precintos algunos
• 1 abrazadera
• un largo tubo en mi caso use 128 cm
• piton / válvula de cámara de bicicleta (de preferencia de una cámara reventada no creo que quieran malograr una o pueden cómpralo en el local del que arregla o chatarrero)
• cinta de teflón
• Un bombíny
• claro el cohete o botellas de plástico XD+

Cortar los tubos

Lo primero es cortar los tubos de las siguientes dimensiones

1 pieza de 25 cm

2 piezas de 30 cm

1 pieza de 15 cm

2 piezas de 14 cm

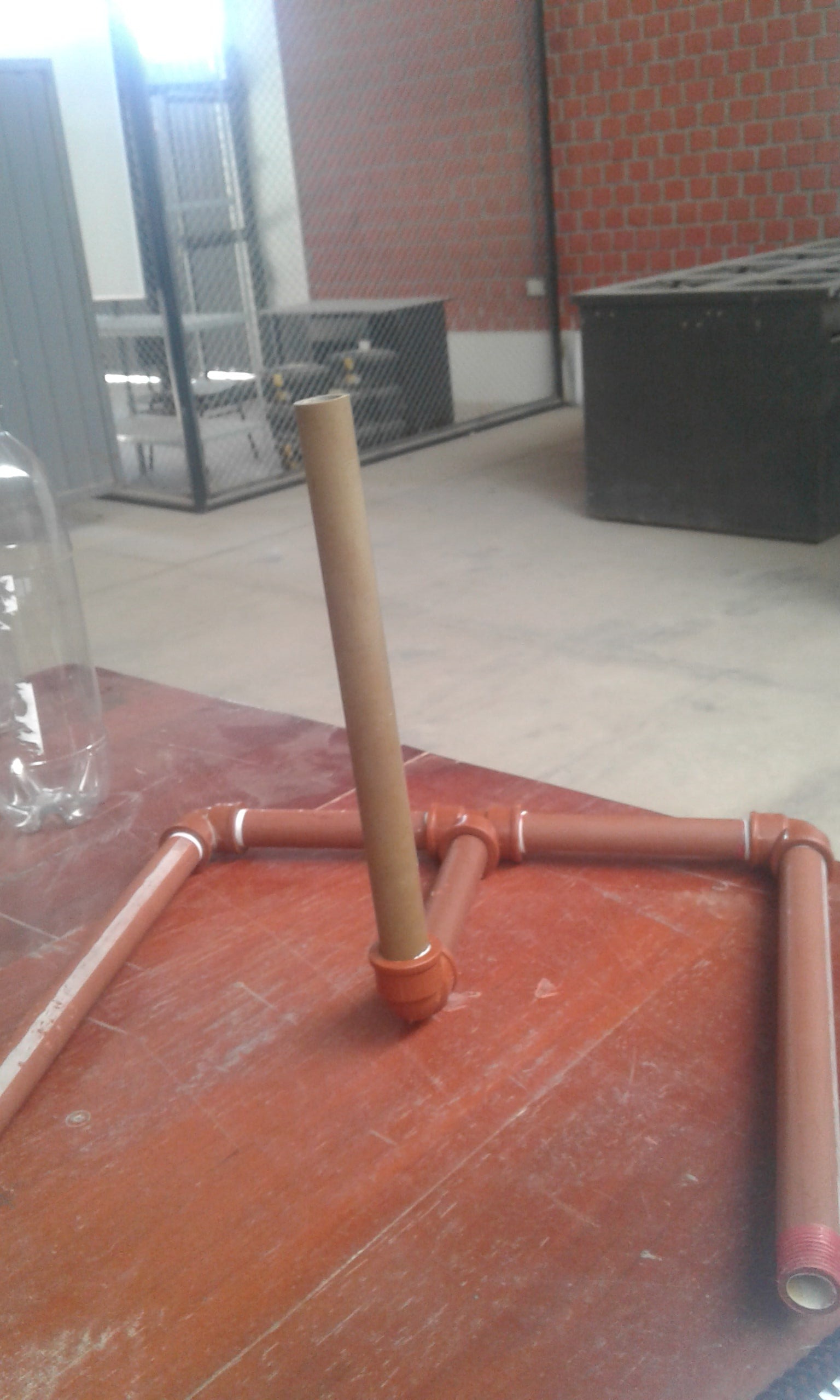

Lo primero unir loa extremos de la unión T con

los tubos de 14 cm y al extremo de estos los codos, luego sobre los codos unir los tubos de 30cm para cada lado, después en el lado central de la unión T colocamos el tubo de 15 cm al final de este unimos un codo y para terminar el tubo de 25 cm

Recomendaciones: para todas estas uniones usa cinta teflón para evitar fugas de presión.

Es terminar de sellar nuestro lanzador para

ello tenemos que unir nuestro lanzador a los tapones machos uno debe de ir unido solo con cinta teflón, pero con el otro será un poco distinto ya que por hay colocaremos la entrada de aire

para ello tomaremos el tapón macho y le aremos un agujero con una broca de 12mm, también debemos de cortar el piton tratar de que entre en el interior del tubo .

Después limpiaremos bien y no dejaremos residuos de suciedad ya que encajaremos el piton de bicicleta que conseguimos y los pegaremos con pegamento para tubos (epoxi) y lo uniremos a nuestro lanzador con un poco de cinta teflón y esperamos a que seque yo recomiendo media hora para que cure bien

Recomendación: para unir el piton al tapón usar un alicate y jalar hasta que quede lo más adentro posible y si consideras que no ha entrado bien usa el tornillo del mismo piton para asegúralo bien

La ultima parte de nuestro proyecto seria

hacer el sistema de ignición del lanzador para saber a que altura tiene que estar lo que hice fue saber hasta que altura se considera optimo colocarlo esto lo puedes hacer de una forma sencilla ya que todos los artículos sobré cohetes de agua mencionan que la cantidad de agua máxima es del 30% y así tener un vuelo optimo , pero como no se hasta que altura debería ser, en mi caso mis cohetes son todos de 3 litros eso lo hace más sencillo, por eso llene la botella con un litro y lo coloque en el lanzador y marque , pero se que la botella que use no es igual a la que usan mis amigos así que hice lo mismo con los de ellos así que tome varias muestras con eso y saque un promedio de 15,3 por debajo de la boquilla para que nadie se quejara XD una ventaja de hacer esto es que el cohete tenga la misma cantidad de agua siempre ya que la que sobra se escapa por el mismo tubo y se almacena en el lanzador que después de cada tiro se echa el agua.

luego de tomar la medida lo que hice fue con una hornilla de cocina hacer un toroide a esa altura de tal forma asegurara posibles fugas de presión cuando se esté bombeando de aire y sirve como tope no es lo mas eficiente ya que puedes pierdes un par de milímetros ahí pero no encontré toroides del diámetro del tubo que use.

recomendación: envés de usar una hornilla, usa un soplete o pistola de aire caliente eso seria mas efectivo y preciso

sabiendo como queda el cohete sobre el

lanzador procedemos a colocar las bridas que para sujetar el cohete

primero unimos las bridas pegándolas a una cinta de preferencia americana a cierta distancia como para que caiga alrededor del tubo de PVC esto lo colocamos asegurándonos de que la botella quede enganchada, para fijar esto usamos unas abrazaderas de metal de tal modo que todo quede fijo e inamovible.

por ultimo queda hacer el gatillo para ello

use una botella extra la cual corte por ambos extremos de tal forma que solo me queda la parte central en forma de cilindro hueco al cual haremos dos agujeros por la mitad que queden a la misma distancia para luego colocarlo en el lanzador y quede un agujero sobre la abrazadera de metal y el otro sobre las partes superior de los precintos de tal forma que sujeten la boca de la botella que para nosotros es su salida boquilla de escape

Para ello debes de tomar una botella luego hacer unos 3 alerones como los de la imagen, para ello puedes usar tecnopor de los platos descartables o cartón de preferencia grueso y fórralo con cinta, estos debes alinearlos a 120º cada uno aproximadamente y pegarlo con cinta de embalaje (de preferencia) primero un lado del alerón y luego en la botella finalmente el otro lado; una ves que pegues los tres alerones corta una botella por la mitad y ponlo encima de tu cohete.

Para último paso pon algo en medio de la botella cortada para darle un centro de gravedad, yo por ejemplo tengo un piloto a escala lo puse en una cabina, ahora ya estas listo pero no te olvides de decorarlo y divertirte por que ahora ya tienes el lanzador y el cohete.

Es hora de ir al campo de vuelo para eso te lo

puedes llevar en tu mochila . y tener horas de diversión .

Espero les aya gustado y poder ver sus propias versiones de este proyecto.
