PROYECTO_02

En esta ocasión realizaremos una MESA CNC PLYWOOD, en la cual utilizaremos las siguientes herramientas para realizar este proyecto:

-Línea

-Extruir

-Modificar(aspecto)

-Ensamblar(unión)

-Insertar( texto)

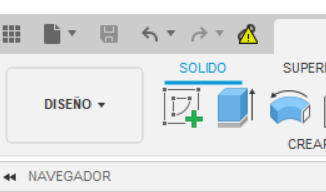

Un dato muy importante es que se debe guardar cada paso mencionado(se encuentra en la parte superior)

Cabe resaltar que cada boceto tiene que estar en un nuevo diseño( en la parte superior nos aparecerá un signo "+" para poder crear un nuevo diseño)

El primer boceto que realizaremos será el centro de la mesa en la cual se unirá con todas las partes( boceto 2 y boceto 3), por ello es necesario e importante que lasa medidas estén bien hechas y exactas.

Utilizaremos la herramienta línea y lo dibujaremos de acuerdo a las medidas de la imagen.

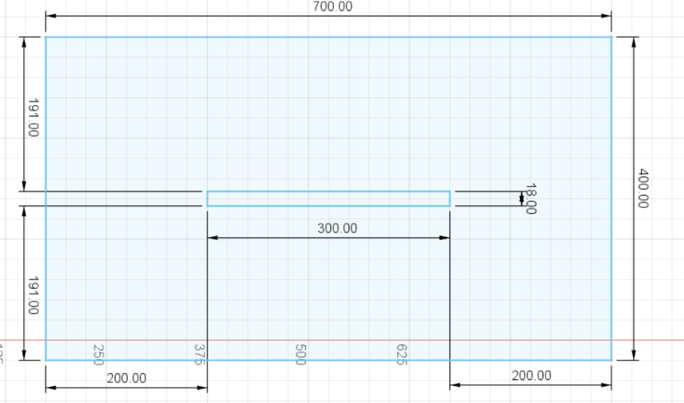

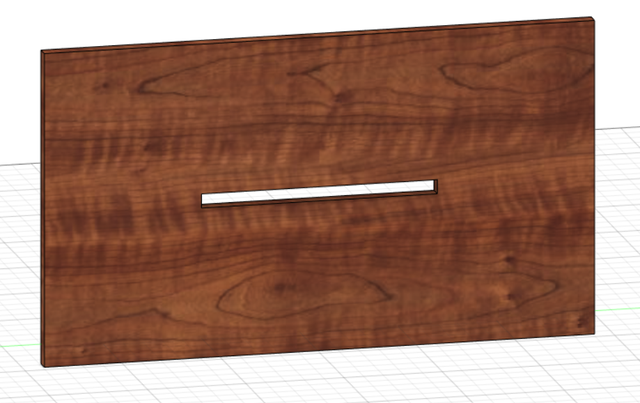

El segundo boceto será la parte superior de la mesa, como visualizamos en la imagen, el rectángulo de centro se unirá con la primera pieza (boceto 1).

Para realizarlo utilizar herramienta "lineal" y guiarse según las medidas que se muestra en la imagen.

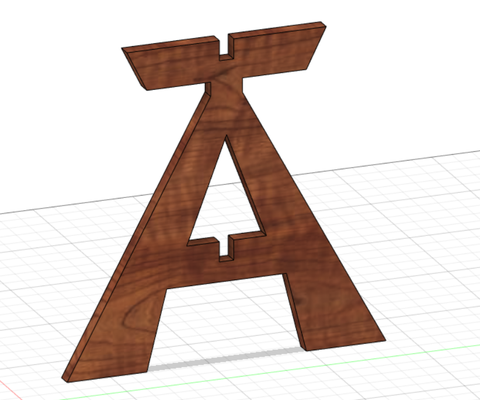

El tercer boceto serán las patas de la mesa por así decirlo, será el que sostendrá todo( boceto 1 y boceto 2), se referirán dos de estas para la mesa, pero solo se debe realizar un dibujo. Para ello utilizaremos la herramienta "línea" y guiarse según las medidas que se muestran en la imagen.

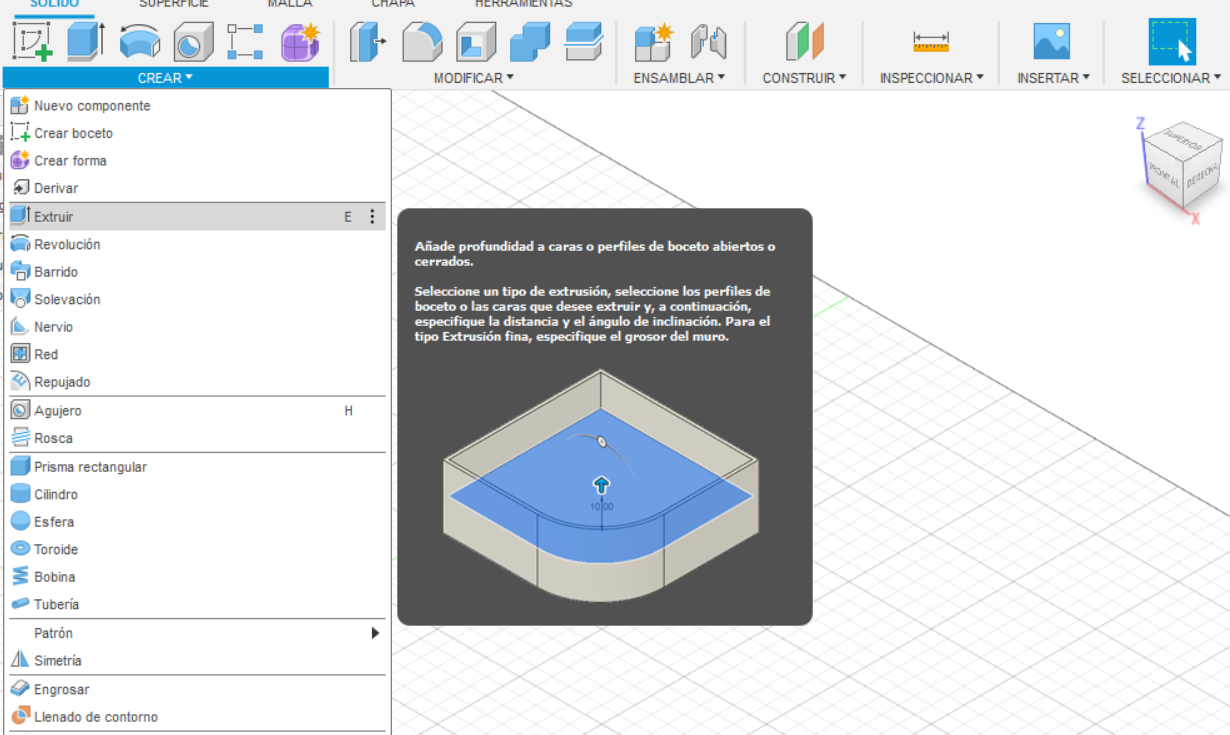

Ya terminado las medidas de cada boceto, nos dirigimos en la herramienta "extruir" , le hacemos clic en el boceto y le ponemos una distancia de 18 mm a cada uno

Le damos clic en MODIFICAR, en la herramienta "aspecto" , se nos presentara una pestaña e iremos donde dice "biblioteca" y selecciona el material, elegir "madera", luego aparecerá una lista de los tipos de madera y de preferencia elegir "cerezo".

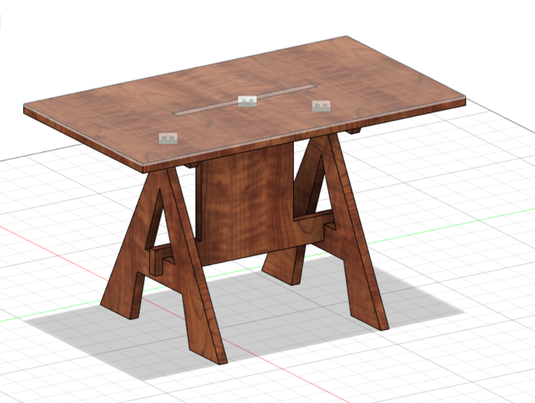

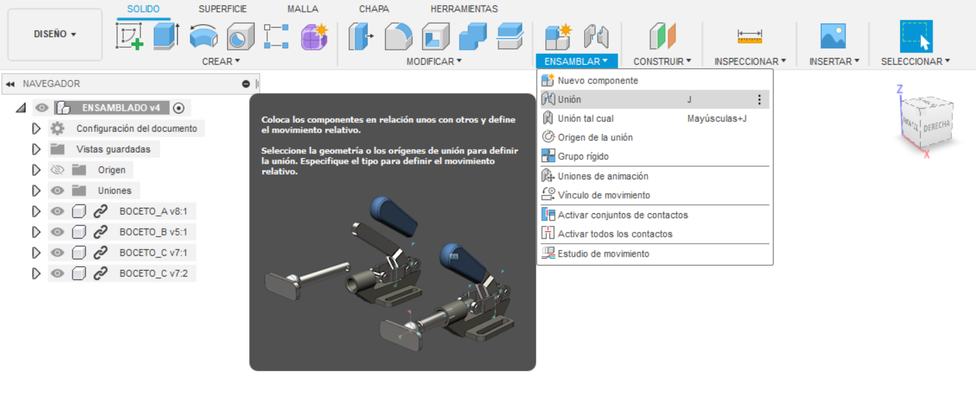

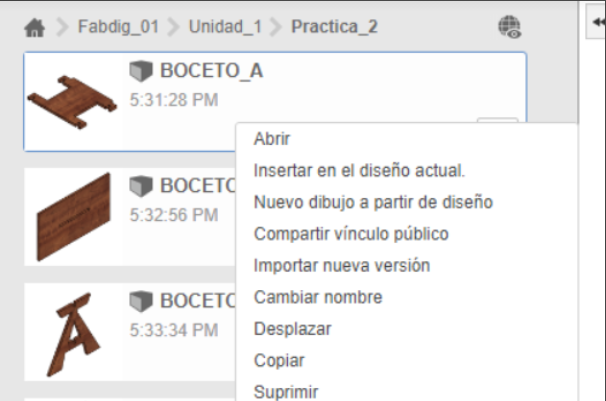

Primero debemos crear un nuevo diseño, luego seleccionar el boceto 1, boceto 2 y boceto 3( 2 veces) dándole clic derecho y poner la opción de "insertar en el diseño actual", ya insertado ordenamos las caras (nos permitirá girar y mover para cualquier lado), luego vamos en la parte de ENSAMBLAR y utilizamos la herramienta "unión" , seguidamente nos aparecerá una pestaña donde nos aparece componente 1 y componente 2, en la cual, dos puntos de cada lado que estén a una misma distancia lo seleccionamos(uno en cada componente), y así seguimos hasta unir todas las caras y poder tener la forma de una mesa..

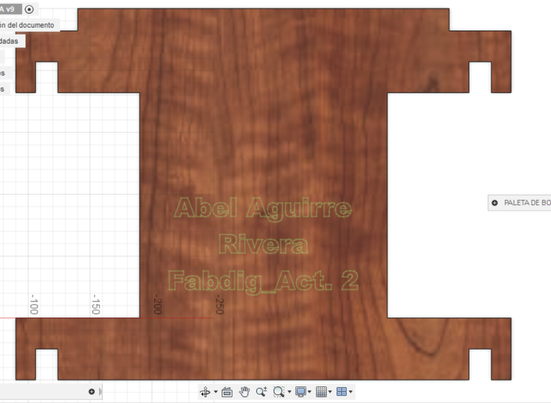

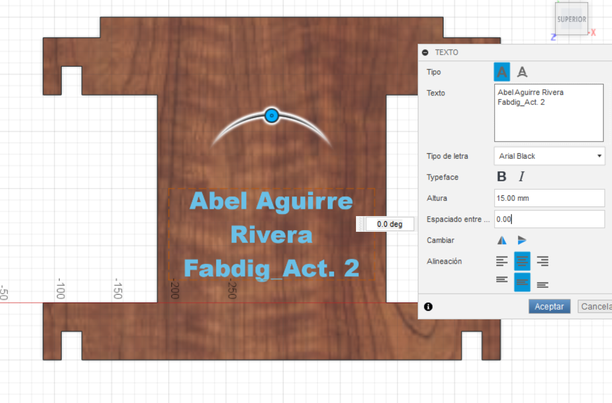

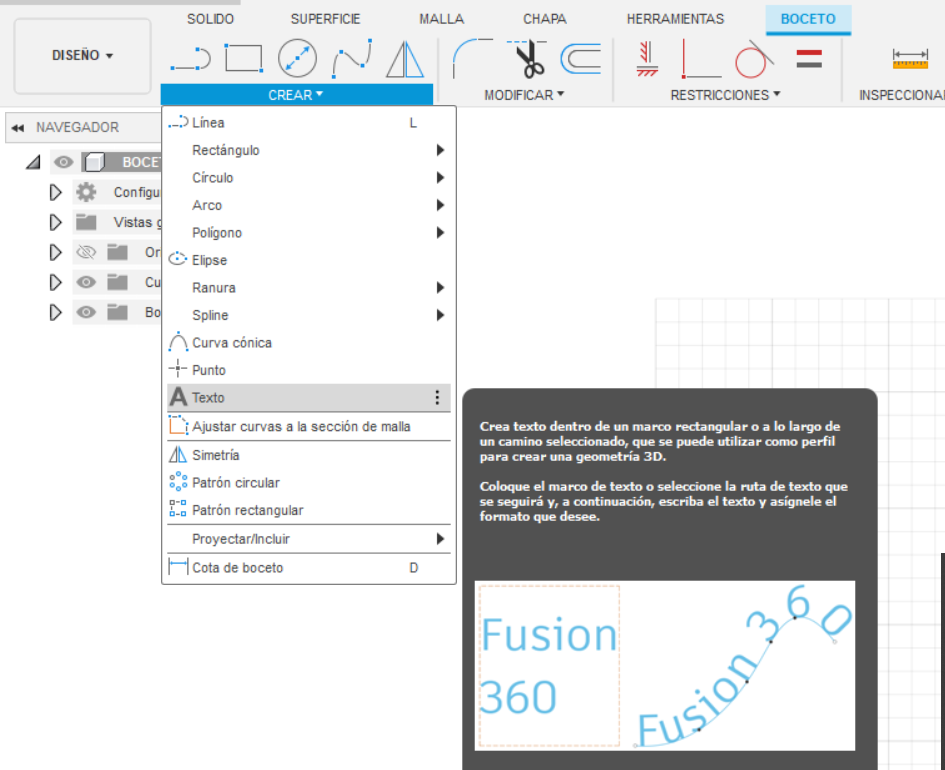

También podemos diseñar nuestra mesa mediante textos, para ello nos vamos en CREAR y seleccionamos la herramienta "texto", se nos presentará una pestaña, en la cual, podemos ingresar el texto que deseamos, elegir el tipo de letra y poder ubicarlo a nuestro gusto. Luego de ello le damos clic en el texto ya listo y vamos en la opción de "explosionar texto" con la finalidad de poder hacer trabajos de extrusión o hacer huecos más adelante.

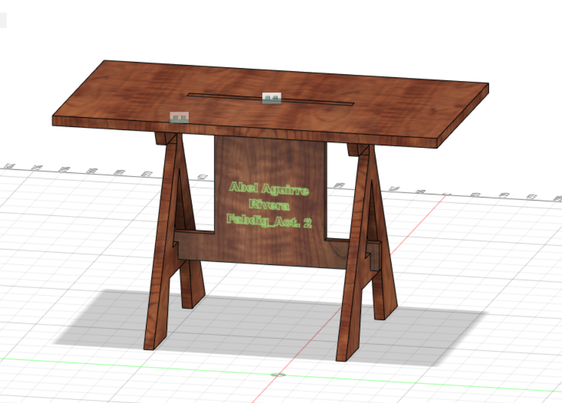

Finalmente vamos en en el diseño donde hicimos la mesa y como vemos se nos presenta un signo de "peligro", así que vamos en la parte superior y le damos clic ahí mismo, lo que va a ocurrir es que se va actualizar se nos mostrara a continuación la mesa con el diseño que hemos realizado.
