PRESS-KIT Per TALL LASER De WALL-E

La creacio d'un PRESS-KIT de fusta que al completar la construcció es converteix amb el famos personatge de la pelicula d'animació WALL-E

• FUSTA: 2.0mm
• Autodesk Fusion 360
• FreeCAD
• Talladora Laser.

El personatge que he triat per a la seva representació en un Press-KIT és el personatge d’animació Wall-E de la factoria Walt Disney Pictures / Pixar Animation Studios. Aquest personatge consta d’un cub com a element principal del seu cos juntament amb les dues rodes estil eruga, dos braços i un coll i cap.

Conceptualment la realització d’en Wall-E semblava un projecte assequible, ja que, com s’ha comentat,

són tota una sèrie de figures geomètriques molt senzilles i planes:

• 1 Cub
• 2 triangles per a les rodes tipus eruga
• 2 pals per als braços
• 2 pals per el coll
• 2 quadrats per els ulls

• Per a la realització del Press-KIT el primer que he fet ha estat fer un primer disseny a mà. Aquest disseny inicial ha estat primordial per a adonar-se de la dificultat de la realització del cub així com també de com haurien de ser els encaixos per tal que la figura final fos interactiva (es pogués muntar i desmuntar).

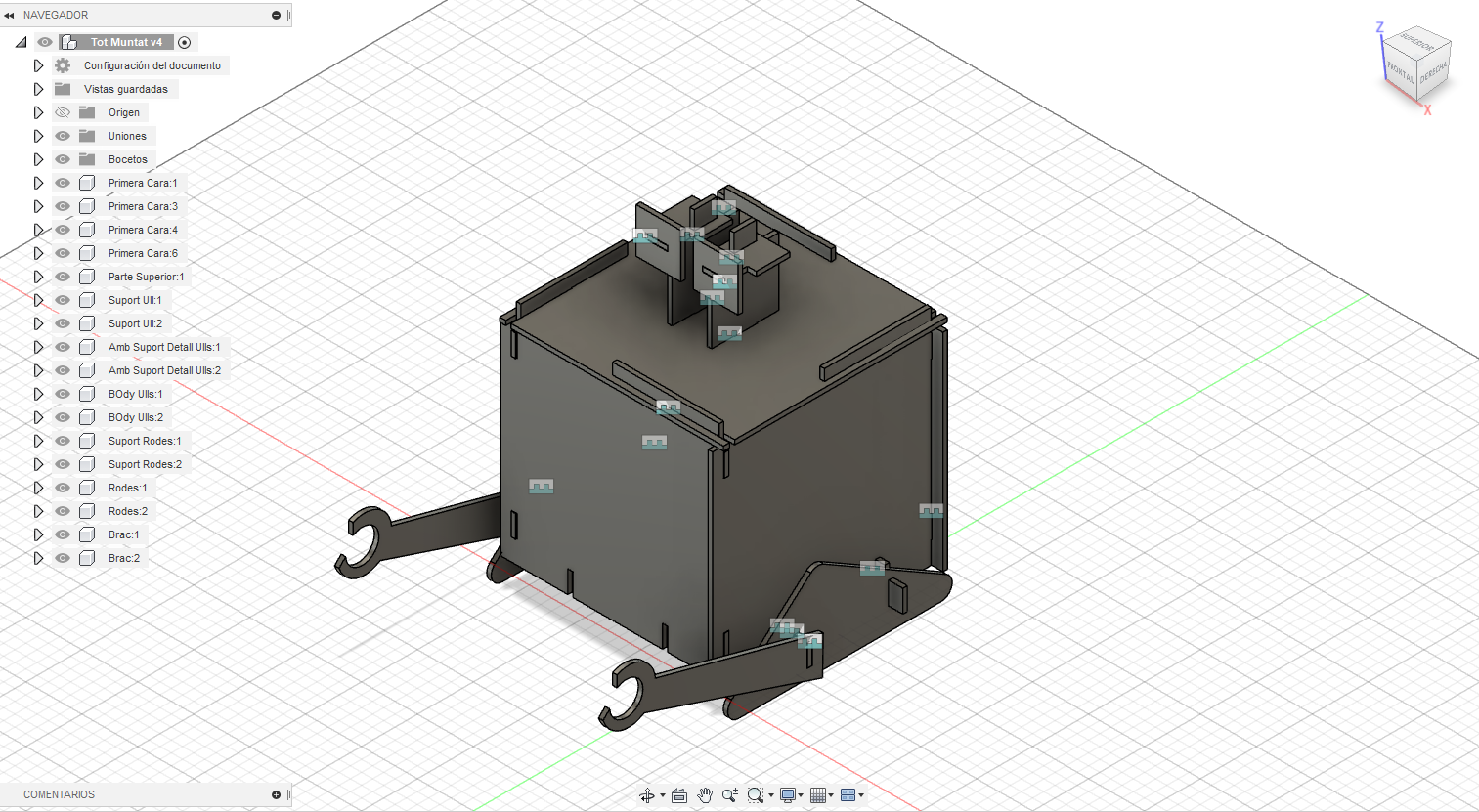

• Autodesk Fusion 360. La interfície ha estat completament nova per a mi, però els conceptes bàsics de «sketch+extrusió+sketch+forat=body» eren similars als de FreeCAD amb el que la gran dificultat ha estat utilitzar aquesta nova eina més que el concepte en sí.

• Com he comentat anteriorment el model l’he realitzat simulant i encaixant les peces en el model 3D i, un cop el model ha estat acabat, aquestes peces s’han dipositat en un pla per a poder crear el fitxer de tall DXF. Amb tota seguretat hi ha formes més eficients d’utilitzar Fusion 360, però la eina és complexa i he utilitzat només algunes opcions.
• Val a dir, que atès que com no he pogut utilitzar la llicència d’estudiant per al Fusion 360, la forma de generar el fitxer dxf del model ha estat mitjançant una doble exportació. Fusion 360 → Exportació a STEP → Importació a FreeCad → Exportació a dxf → Importació amb Inkscape → Canvi traç a 0.01mm → Exportació a svg.

Amb el vídeo de l'animació del muntatge pas per pas és un gran exemple per als usuaris que podran gaudir del muntatge d'aquest PRES-KIT amb ajuda per poder-ho completar amb el suport del vídeo.

https://www.youtube.com/watch?v=AxhFSfZb2Ps

La realització serà sobre una fusta DM: això és un taulell fabricat a partir de fibres de fustes i resines sintètiques comprimides, el que li aporta una major densitat i menor porositat, simplificant pintar-ho posteriorment.

La opció de realitzar-ho en fusta la he pres degut a que aquest Press-KIT està fet només amb tall, per tant, com a continuació per el públic que l'adquireixi, públic infantil, una molt bona activitat seria la de pintar-hi els ulls, nom, erugues, pinces de les mans, ... i això és molt senzill amb fusta i no tant sobre altres materials com els plàstics.

Respecte a la unió de les peces, aquestes seran per encaixos mascle-femella en «slots». Tot i que el disseny té en compte, en la mesura del possible, que les peces «s'auto bloquegin» unes amb les altres per tal que sigui més agradable el muntatge del Press-KIT, els «slots» han d’anar prou justos per a que les peces no caiguin però permetre entrar, per això, cal un tall precís i repetible que actualment només es pot aconseguir amb el tall laser.

Materials del projecte:

• Gruix de la fusta: 2.0mm
• Tall làser: 1.0mm (1 cara)
• Erosió: 0.3mm
