PRACTICA CALIFICADA 2


Objetivo principal: Lograr un diseño de un mueble en el cual se coloque material educativo o de oficina como libros , lapiceros, laptops ,etc y que pueda servir como repisa también .

Screen Shot 2022-04-22 at 13.47.24.png

Observar el diseño y plantear medidas que vayan acorde con lo que quieres lograr como diseño y para que logre verse adecuadamente.

Screen Shot 2022-04-22 at 13.48.27.png

Abrir la aplicación y crear un sketch en el cual tendrás que elegir el plano adecuado para cada diseño que quieras hacer.

Screen Shot 2022-04-22 at 13.49.43.png

Una vez elegido correctamente el plano comienzas con tu diseño mediante la ayuda de las herramientas en la aplicación, en este caso usaremos lineas.

Screen Shot 2022-04-22 at 13.50.43.png

Se trazara cada linea con ayuda de las medidas proporcionadas en base al diseño y lo que se quiere lograr .

como por ejemplo: en la imagen se muestra la medida que se usará en las partes laterales de la cara base.

Screen Shot 2022-04-22 at 13.52.23.png

Completando medidas laterales y centrales se obtiene el primer diseño que viene a ser la primera cara base con sus respectivos cortes para ensamblar.

Screen Shot 2022-04-22 at 13.52.23.png

Se repite la acción en otro plano de igual forma siguiendo la medida exacta y que sea igual a la primera cara .

Screen Shot 2022-04-22 at 13.54.11.png

Se hace la ultima cara base para obtener las caras horizontales del diseño .

Screen Shot 2022-04-22 at 13.56.48.png

Se procede a comenzar el diseño de los soportes del diseño que en este caso son cuatro y tienen que ser de igual medidas para que haya un balance y equilibrio en el diseño.

Screen Shot 2022-04-22 at 13.57.51.png

Se hacen los cortes necesarios para que se pueda ensamblar con los diseños de las caras horizontales.

Screen Shot 2022-04-22 at 13.58.48.png

Se repiten las medidas de manera exacta para que no existan fallos en el diseño.

Screen Shot 2022-04-22 at 13.59.36.png

Se repite de igual manera precisando que el espesor y el ancho sea de la misma medida que del diseño horizontal.

Screen Shot 2022-04-22 at 14.00.57.png

Para acelerar el proceso se logra hacer el trabajo aplicando herramienta de espejo a cada mitad del diseño asi te facilita en no equivocarte en las medidas y hacerlo en menos tiempo.

Screen Shot 2022-04-22 at 14.02.16.png

Luego de completar los diseños , se junta primero las caras verticales que serán el soporte del diseño en un mismo plano .

Screen Shot 2022-04-22 at 14.08.39.png

También se va juntando con los planos horizontales para poder ir concretando las medidas.

Screen Shot 2022-04-22 at 14.10.54.png

Al juntar todo se elige el color que mejor se lleve con el diseño que quieres creer.

Screen Shot 2022-04-22 at 14.09.58.png

Luego se comienza a ensamblar el trabajo para que quede listo.

Screen Shot 2022-04-22 at 14.12.51.png

una vez todo ensamblado se tiene que dirigir a la parte de renderizar y poder apreciar como ha quedado el diseño y lograr tener una captura del trabajo.

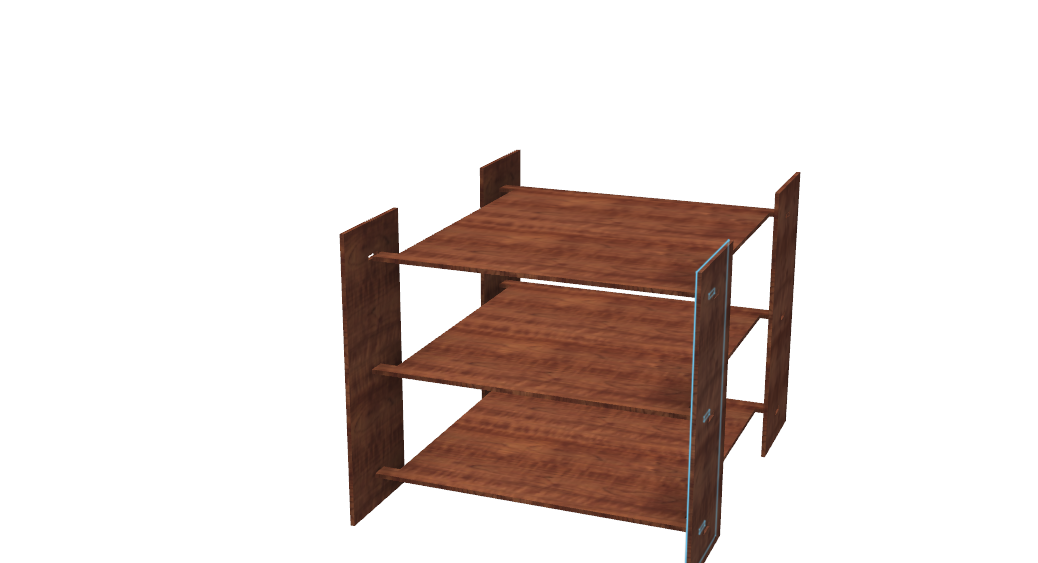

Cuando se termine todo , el resultado tendrá que descargarse y aparecer de esta forma.
