POSA TROFEO

Hola, en esta ocasión te quiero enseñar como hacer un posa trofeos con diseño personalizado en el software fusión 360°, quédate hasta el final conmigo te aseguro no es nada difícil te indicaré cada paso a realizar y será muy fácil. Las herramientas que utilizaremos serán: el programa fusión 360, ultimaker, cura y la creatividad. Espero te guste.

1. Descargarlo en la página AUTODESK donde te crearas una cuenta para poder descargarlo gratuitamente.

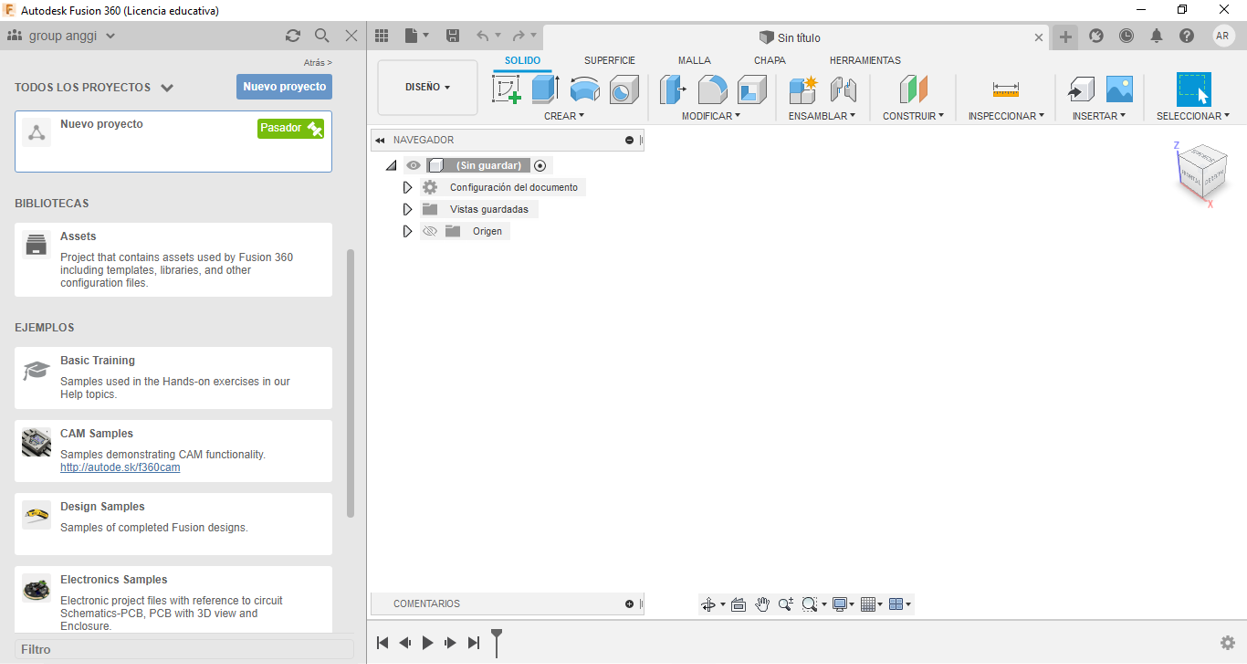

2. Abrirás el programa crearas un grupo colocas "nombre" y lo fijas para que no se pierda, luego seleccionas en nuevo proyecto "colócale un nombre". ingresas ahí y creas una carpeta con el nombre correspondiente a como iremos avanzando, pero por ser la primera capeta colócale el nombre de tu preferencia.
3. Sí no te aparece el cuadro para crear la carpeta busca el icono con nueve cuadrados se llama "panel de datos".
4. NOTA: yo proporcionare las imágenes con las medidas que utilizaremos

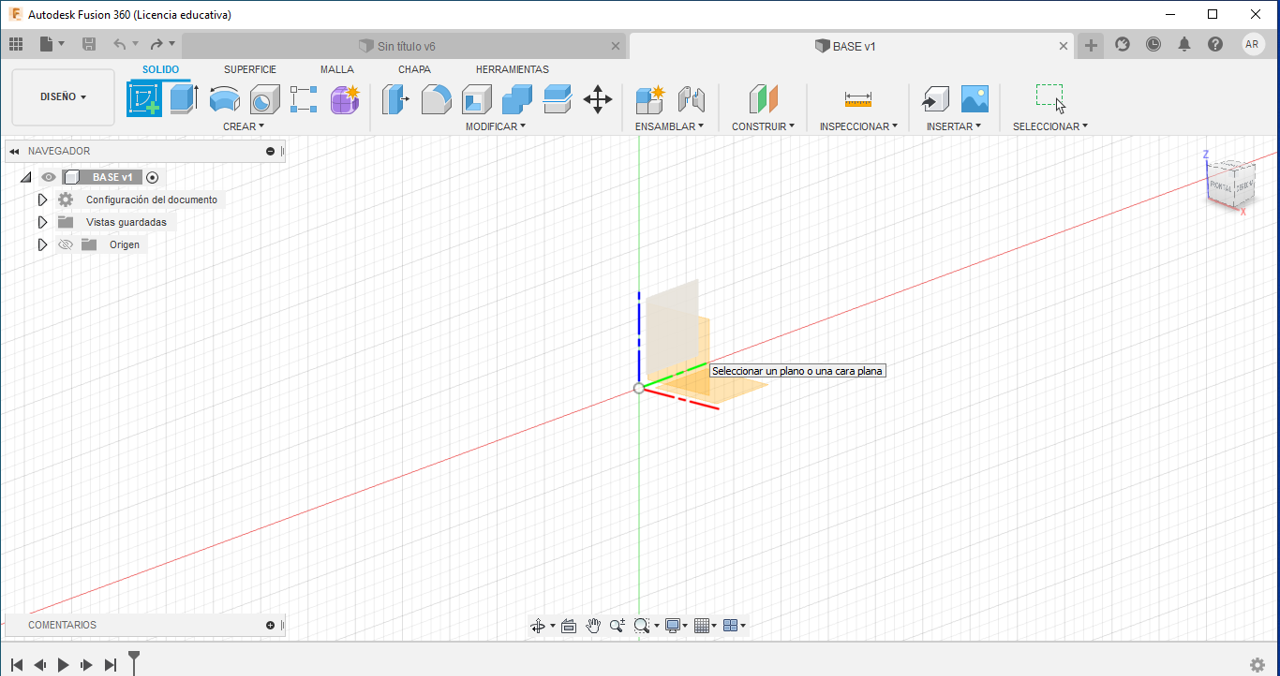

1. Empezaremos con CLIC en "crear" CLIC en "nuevo boceto" luego aparcera sombreada por el medio es para elegir el cuadrante de trabajo y en la esquina superior derecha está el elemento de "rotación" para que elijas el cuadrante de tu preferencia yo en esta ocasión recomiendo "FRONTAL".
2. Listo eso te aparcera la "paleta de bocetos" el cual tiene opciones sobre el dibujo mencionare algunas importantes: mostrar el perfil, mostrar puntos, mostrar cotas, mostrar restricciones.

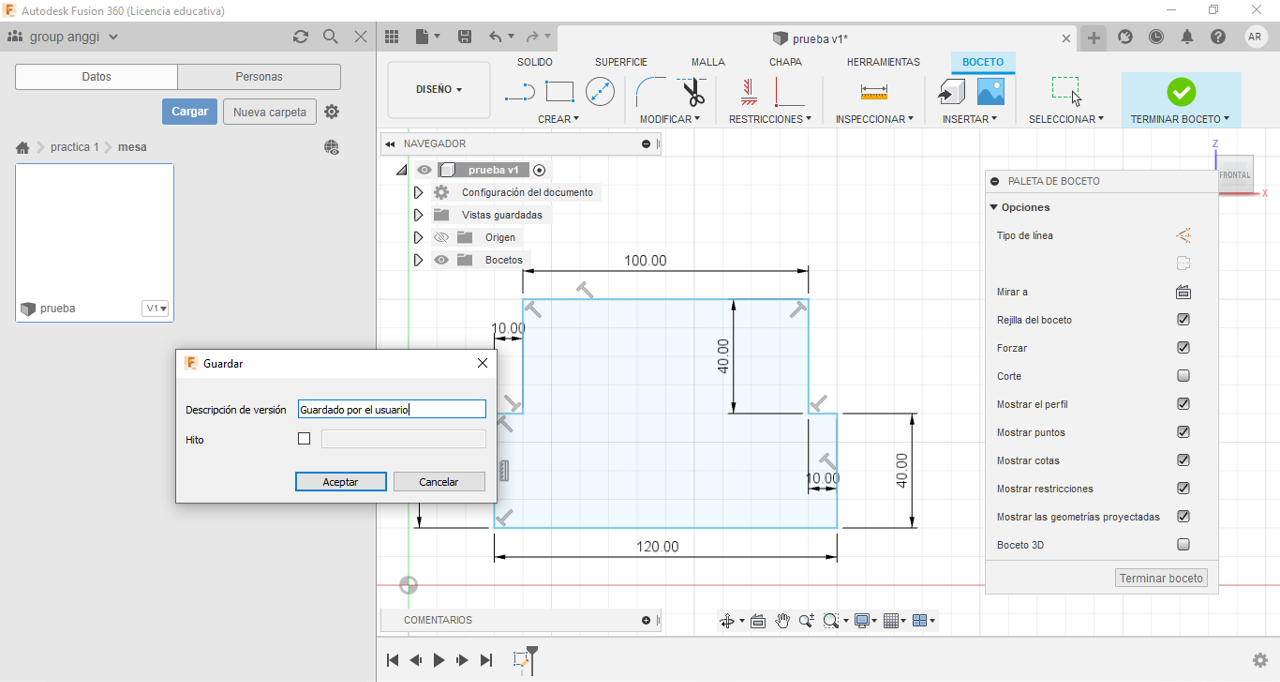

3. Antes de empezar la práctica GUARDAREMOS el boceto para esto nos dirigimos a la parte superior a la izquierda en el icono de "guardar" o presionamos "control + s" y le colocamos el nombre "prueba".
4. Ahora practica con el comando "LINEA" se encuentra en "crear" empieza en cualquier punto y coloca medidas a azar luego une el primer punto con el ultimo y se deberá sombrear.
5. Por último, guardar y CLIC en aceptar.

1. Empezamos guardando el trabajo con un nombre de preferencia.

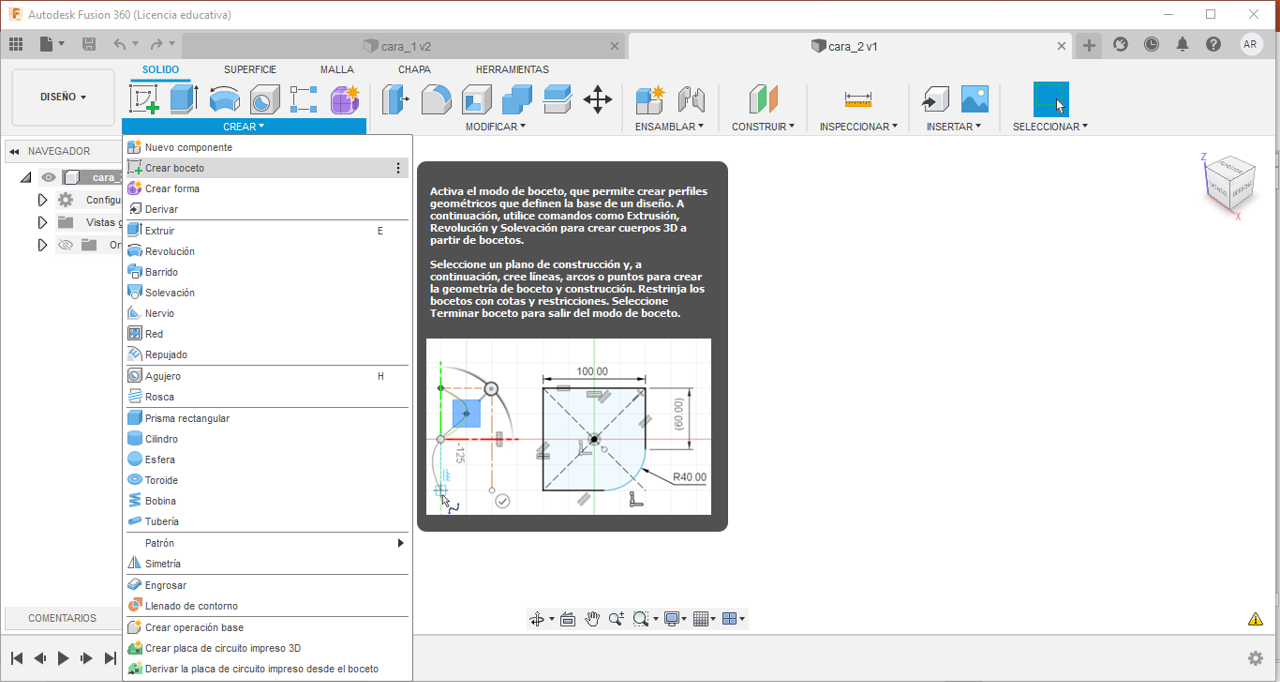

2. CLIC en crear boceto > escogemos un plano o una cara donde se realizará el dibujo.

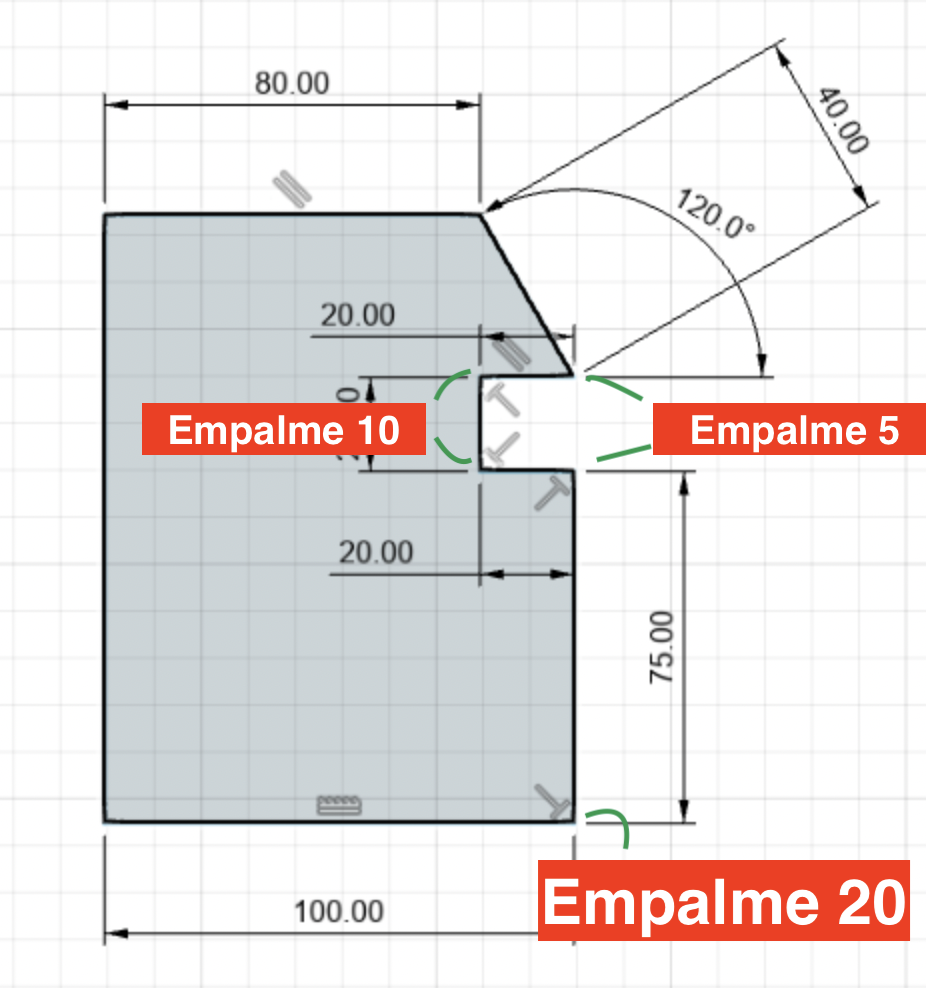

3. Seguimos las medidas indicadas en el plano.
4. Para la medida del ángulo presionamos "tabulador" colocamos la medida y lo orientamos hacia dónde queremos.
5. Ahora CLIC en "terminar boceto"
6. No olvides guardar conforme avancemos.

1. Para darle forma la objeto CLIC en “crear” > CLIC en “revolución” > CLIC en el plano.
2. Configuración par la “revolucionar” seleccionamos el dibujo y seleccionamos el “eje”.
3. Previsualizamos y CLIC en aceptar.

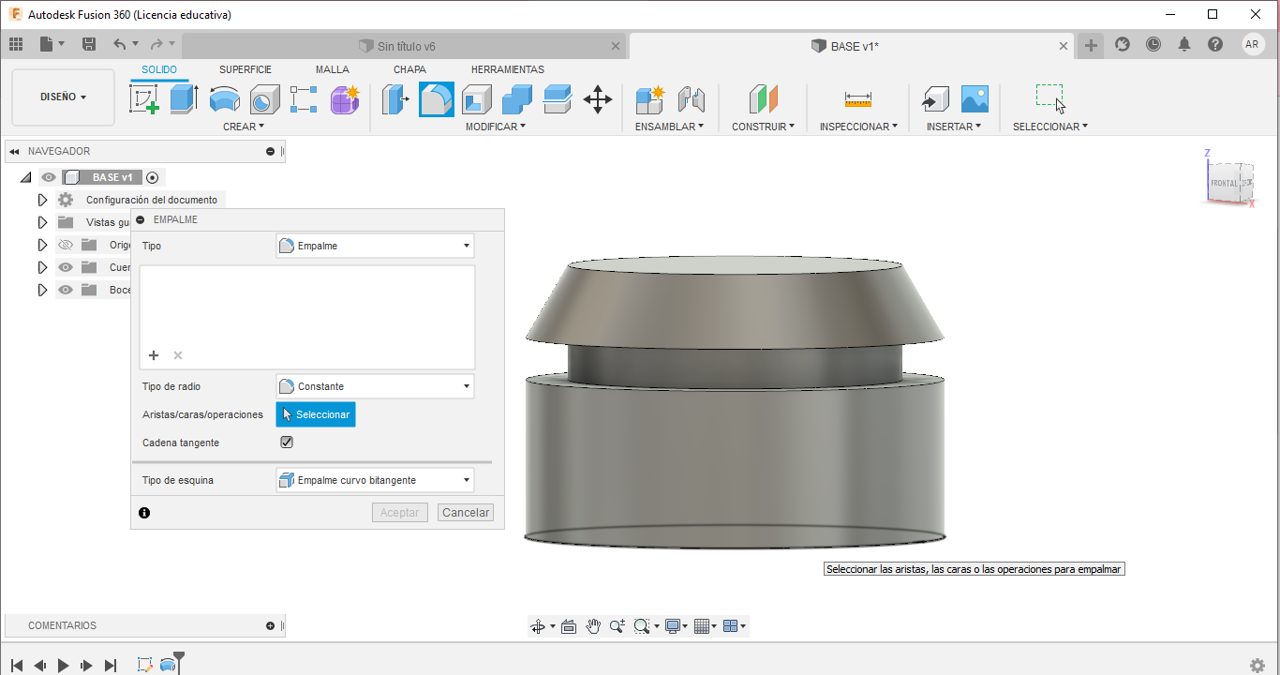

1. clic en MODIFICAR > clic en EMPALME > se abrirá la ventana de configuración.
2. en la ventana seleccionaremos las que bordearemos, así como en el plano.

Haremos uno agujeros a nuestra base y lo haremos de siguiente forma:

1. Nos posicionamos sobre el lado superior - se sombreará - lo seleccionas CLIC derecho > crear boceto > “crear” seleccionamos “circulo” con el ratón lo ubicamos cerca del centro y te indicara donde es el centro exacto y ahí das clic y le das un diámetro de 20 finalmente terminar boceto.

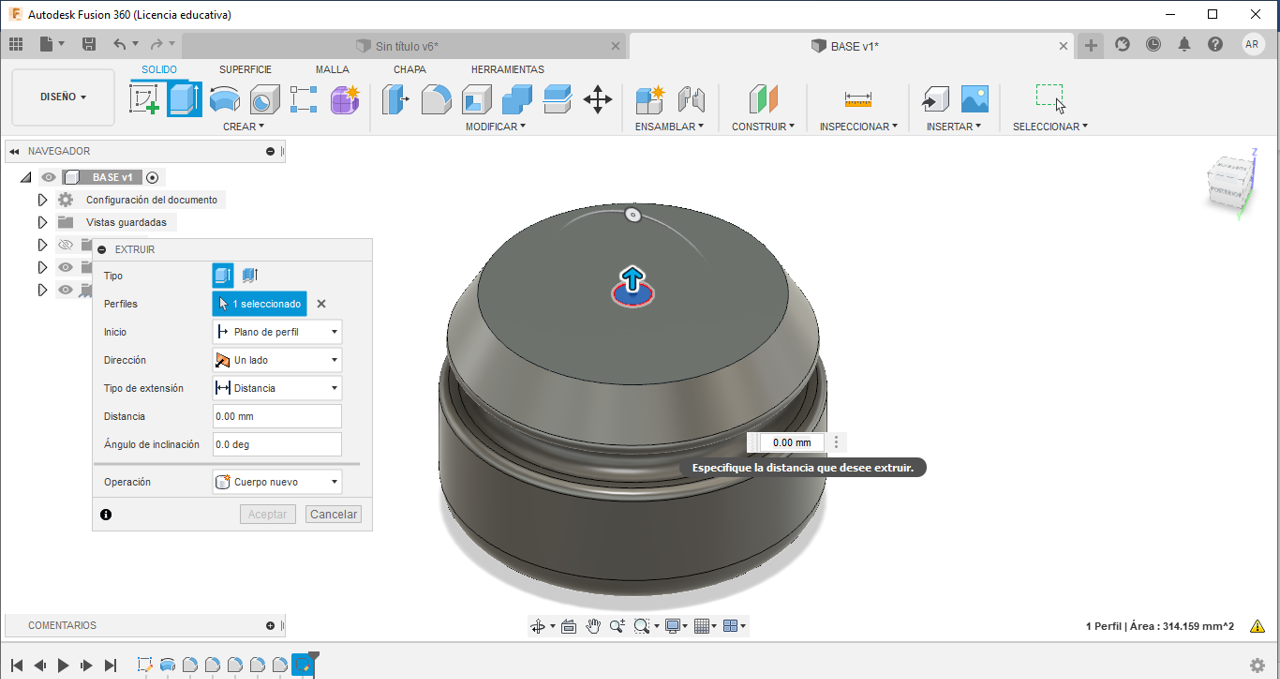

2. Ahora en “crear” CLIC en extruir luego seleccionamos el circulo pequeño y con la flecha lo llevamos hasta abajo que sobrepase la figura, es decir, que corte la figura > aceptamos y listo.

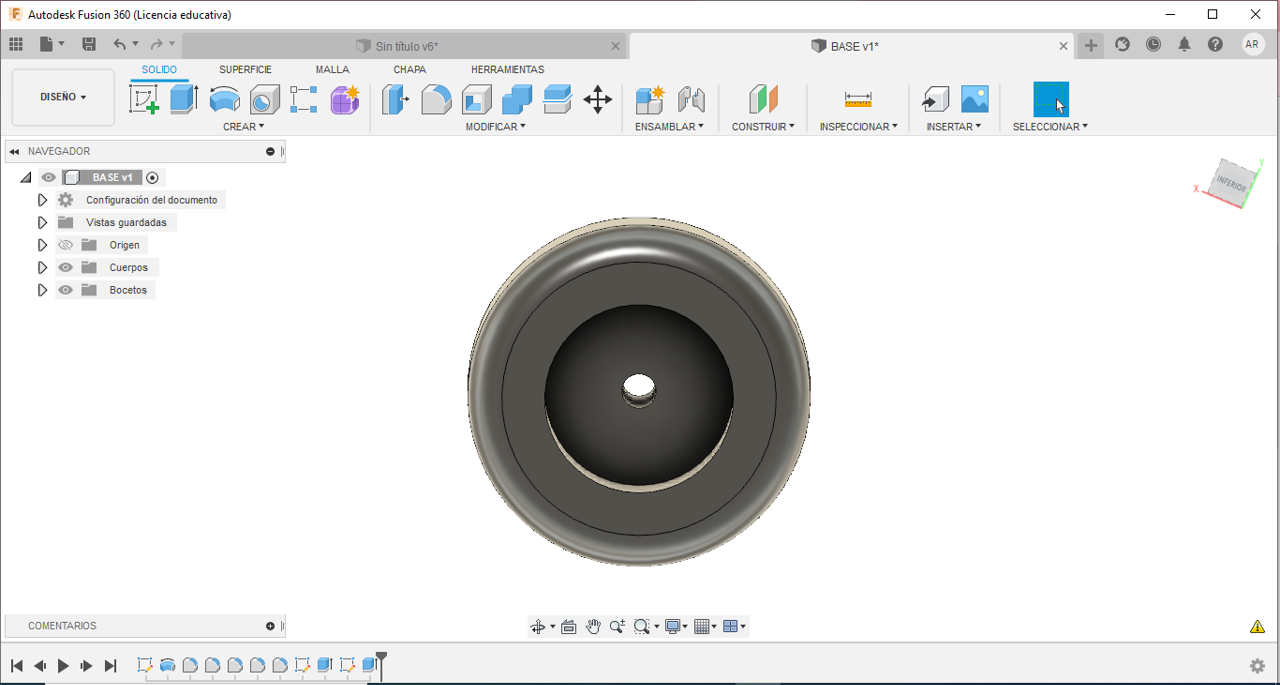

3. Nos posicionamos sobre el lado inferior - se sombreará - lo seleccionas CLIC derecho > crear boceto > “crear” seleccionamos “circulo” con el ratón lo ubicamos cerca del centro y te indicara donde es el centro exacto y ahí das clic y le das un diámetro de 110 finalmente terminar boceto.
4. Ahora en “crear” CLIC en extruir luego seleccionamos el circulo mediano y con la flecha lo llevamos hasta el medio de la figura > aceptamos y listo.

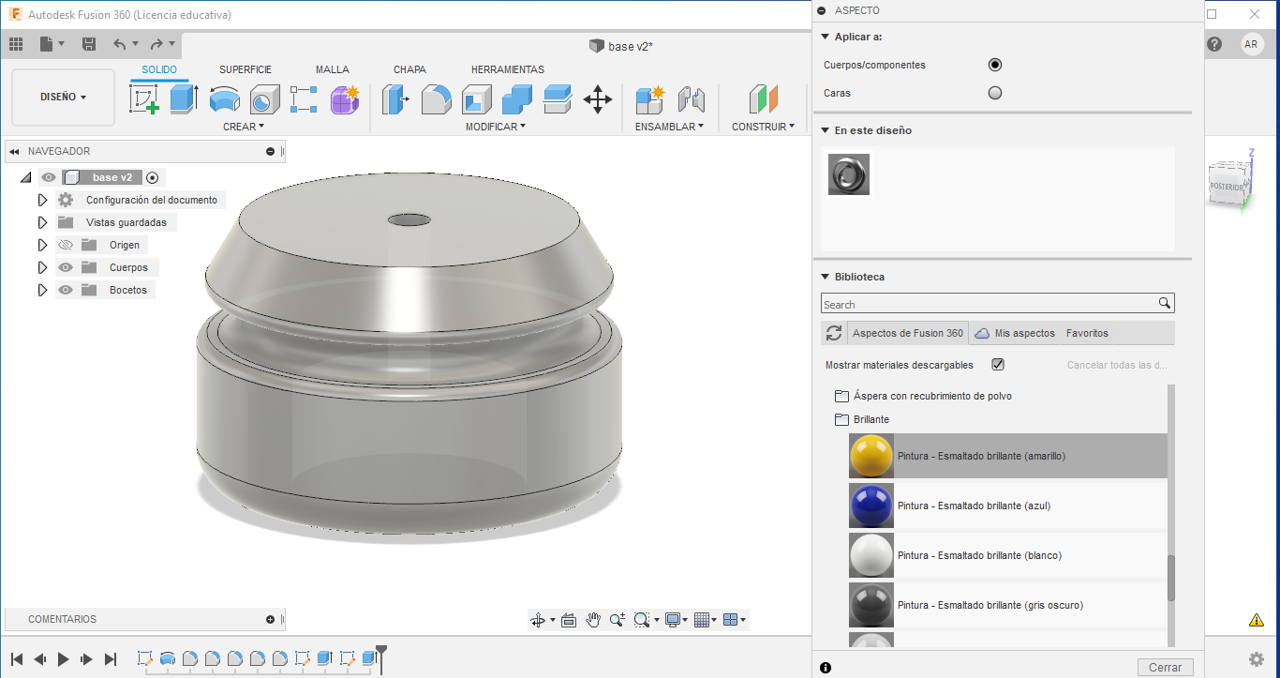

1. En “modificar” CLIC en aspecto > aparecerá la paleta de materiales y aspectos, ubícate en pintura y escoge el color de tu preferencia > presionar y arrastras el color que elijas sobre el objeto y lo sueltas > cerrar, listo.

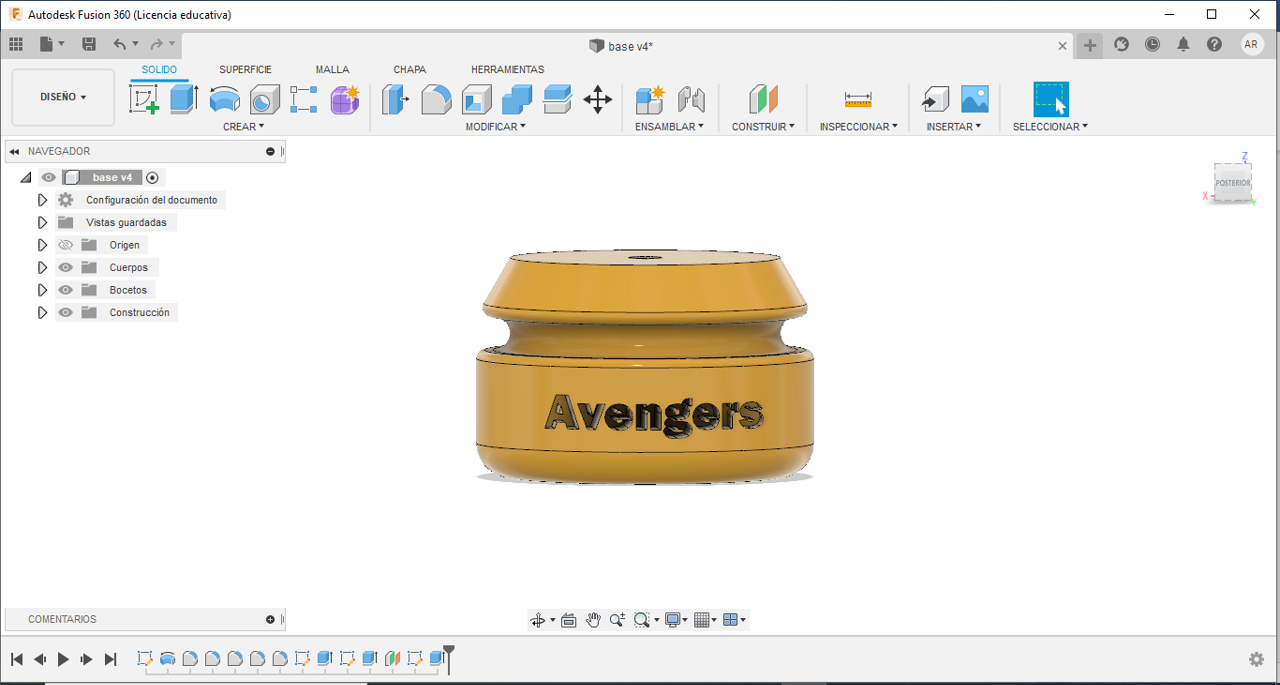

2. Seguido de esto en “construir” clic en “plano de desfase” seleccionamos una de las caras y le damos clic derecho “crear boceto” > en CREAR clic en “texto” en medio colocamos el cuadro de texto y configuramos > terminar boceto >Tratamos de ubicar lo en medio ya que al terminar se puedo mover un poco.
3. En CREAR clic en “extruir” seleccionamos el texto y le extendemos hacia atrás calculando que no se corte toda la figura solo hasta la mitad > aceptar y listo el personalizado.

-En fusión 360° abrimos una nueva ventana y la guardamos con el nombre de “anillo”

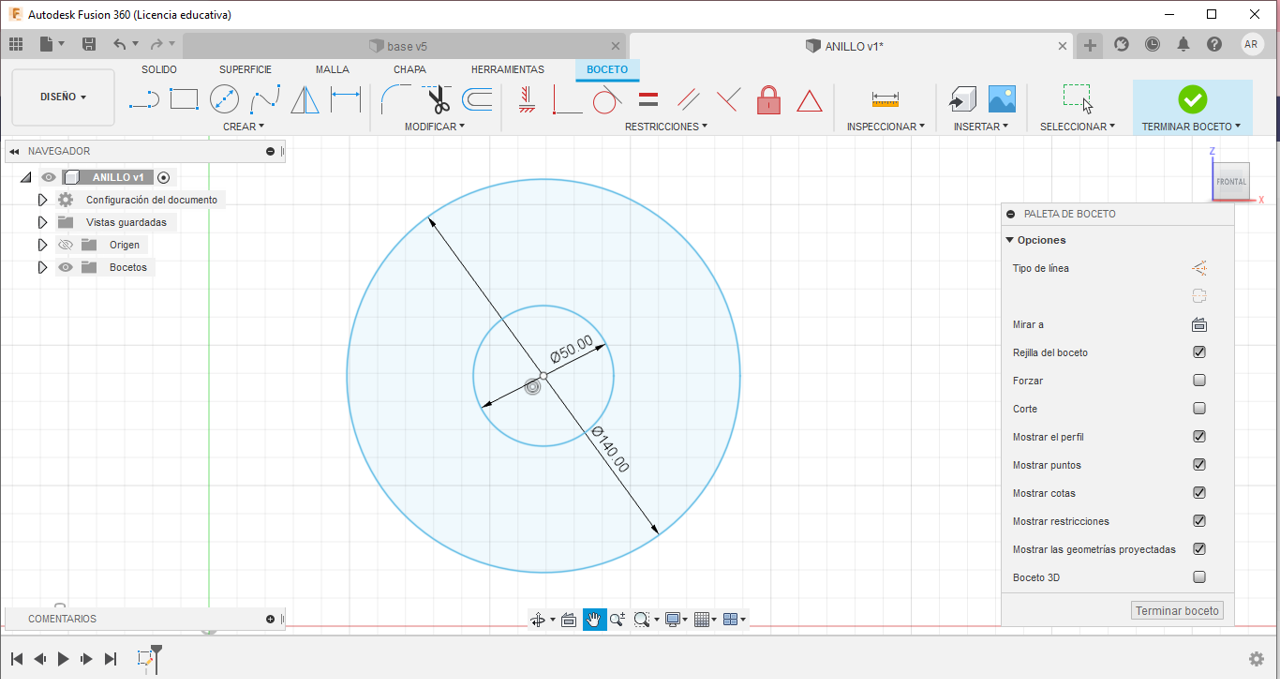

1. En crear CLIC en “crear boceto” > creamos dos círculos uno con diámetro de 140° y el sobre el primero con un diámetro de 30° > terminar boceto.
2. Listo lo anterior extruimos > en crear >clic en extruir >seleccionamos el circulo grande y le damos la medida de 15 > listo a guardar.

- En fusión 360° abrimos una nueva ventana y la guardamos con el nombre de “Brazo 1”

1. En crear CLIC en “crear boceto” > creamos un círculo uno con diámetro de 50°>terminar boceto.
2. Ahora en CLIC en “crear boceto” > escogemos otra cara del plano > en crear clic “Spline” y creamos una curvilínea irregular > terminar boceto.

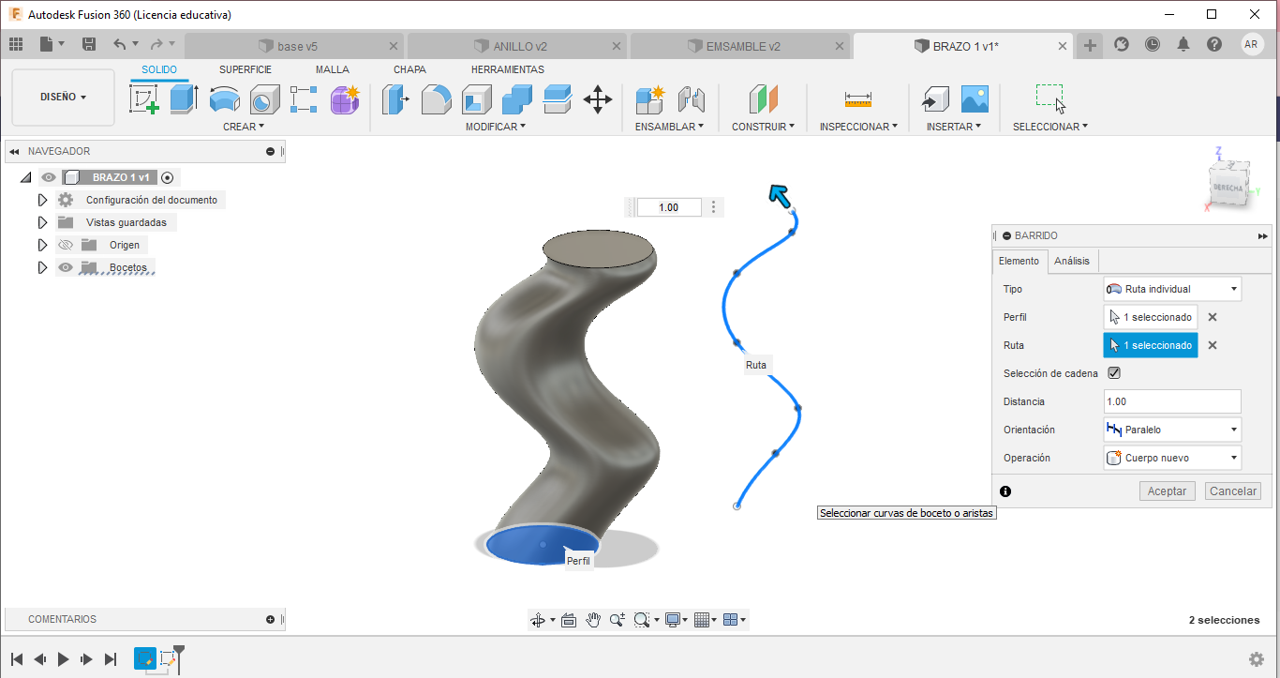

3. Seguidamente tenemos la base plana y la línea de referencia > en “crear” clic en “Barrido” > perfil seleccionamos la base > ruta seleccionamos la línea > orientación paralela > aceptar.
4. Ahora abrimos otra ventana y guardamos “Brazo 2” > creamos boceto > empezamos en el punto en punto horizontal con una medida de 20 mm luego seguidamente clic en “Spline” hasta la altura de tu preferencia > crear > clic “tubería” en ruta seleccionamos la línea > tamaño 30 > grosor 10 > aceptar.
5. En la parte superior del brazo hacemos un circulo de diámetro 40mm y lo extruimos en ambos sentidos 10mm >guardamos y actualizamos > luego insertamos de nuevo el brazo 2 y terminamos ahora pasaremos a ultimaker cura para la simulación.

1. Abrimos una nueva ventana y la guardamos “ensamble”.
2. Insertamos la base > clic derecho >insertar en el diseño actual > aceptar.
3. Ahora insertamos el anillo > clic derecho >insertar en el diseño actual > lo posicionamos en la parte superior >aceptar.

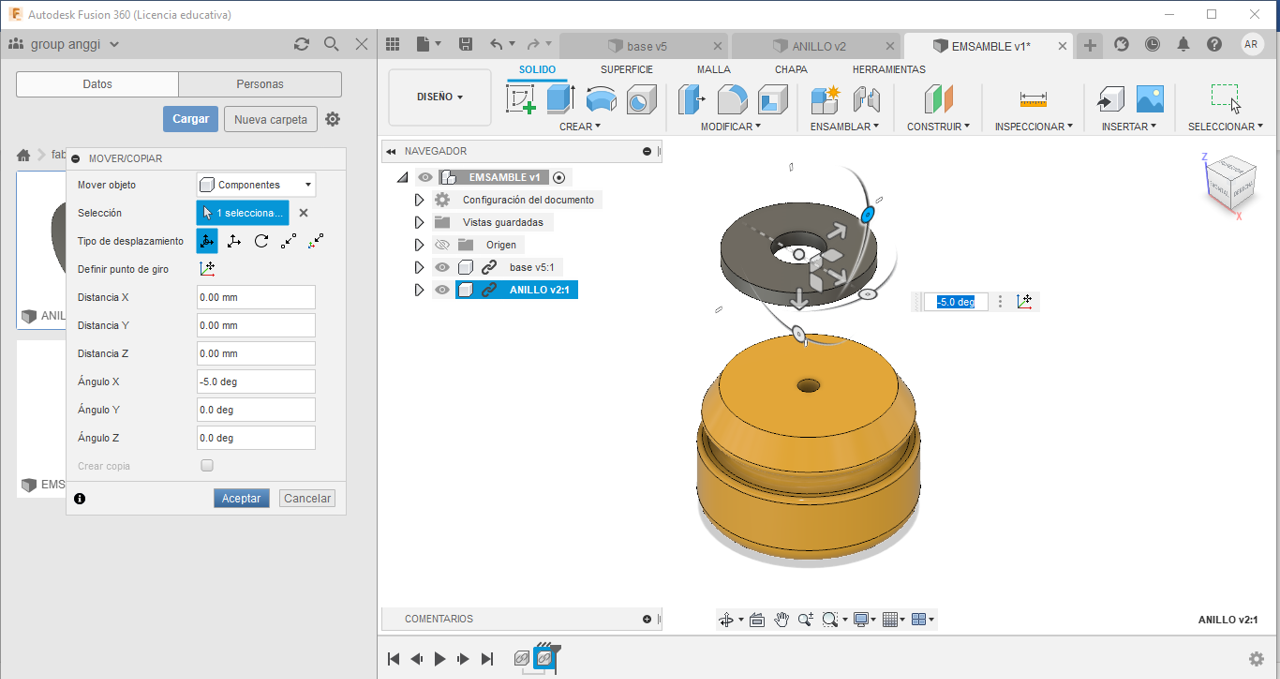

4. Ahora con vamos a unir estas piezas la opción “unión” > en ensamble CLIC en unión seleccionamos la parte inferior interna del anillo y la parte del medio de la base > aceptar.

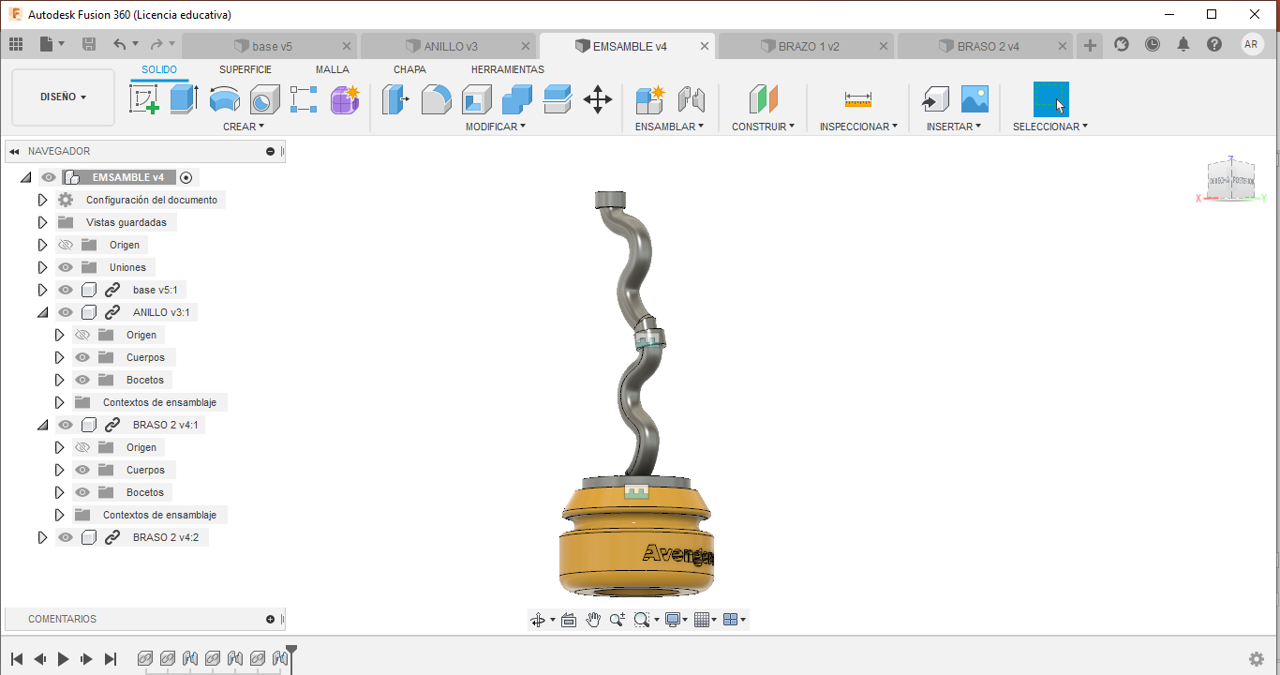

5. También insertamos “brazo 2” > en ensamble CLIC en unión seleccionamos la parte inferior interna del brazo y la parte del medio de la base > aceptar.

1. Descargamos el software.
2. Configuramos > conectamos a la impresora CrealityEnder-3 > listo para la simulación.

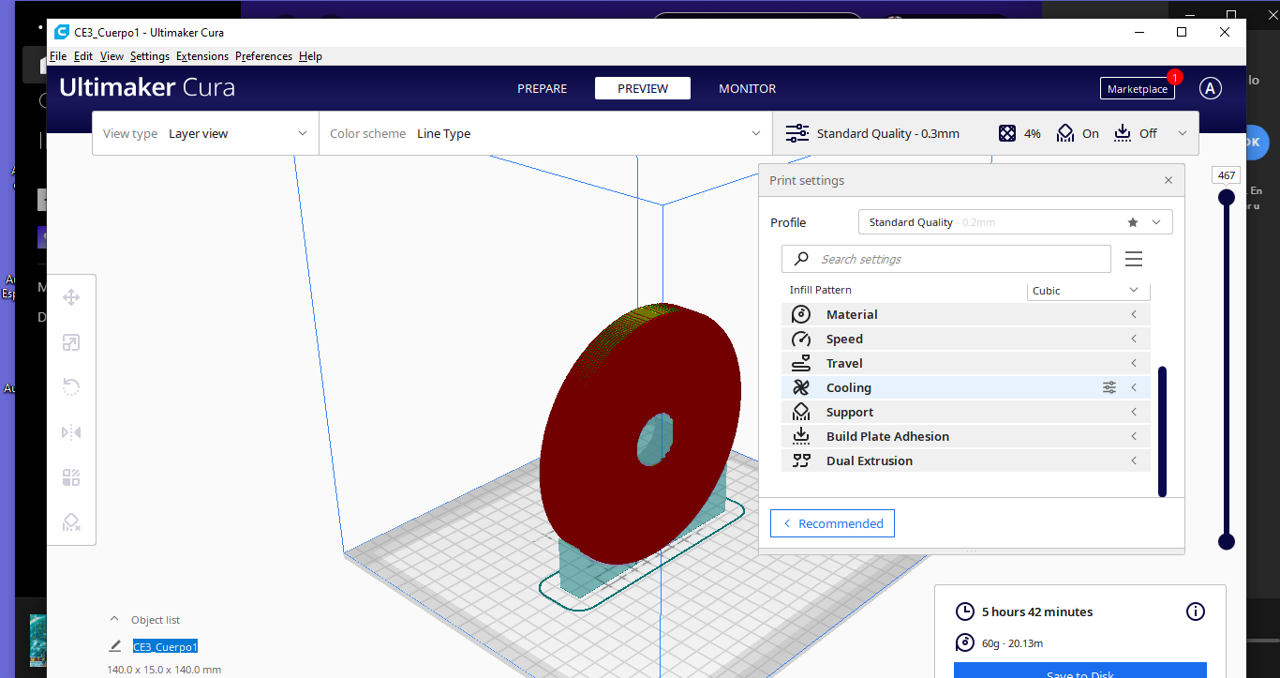

3. Guardamos las piezas de fusión en el pc > archivo > impresora 3D > configuramos > aceptar.

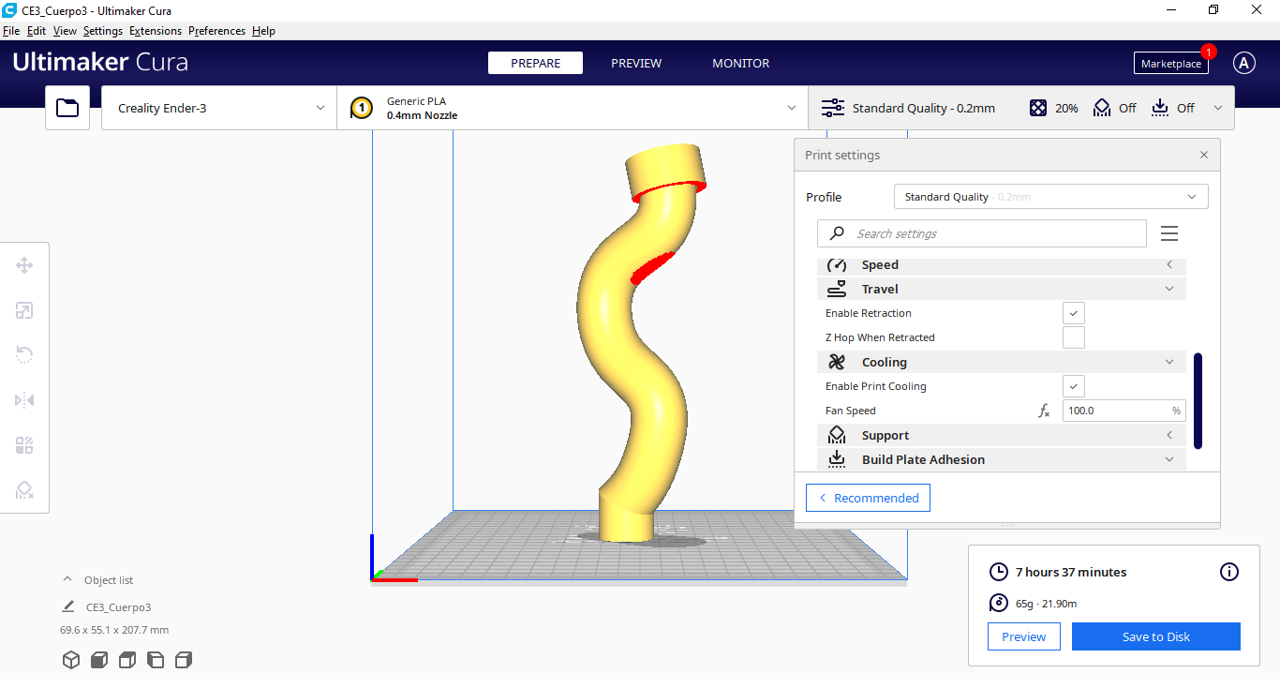

4. Del pc arrastramos cada archivo a ultimaker cura > configuramos > listo, terminamos.
