PORTA CELULAR
![INTRO.jpg](/proxy/?url=https://content.instructables.com/FDJ/79RE/LLXQZMNV/FDJ79RELLXQZMNV.jpg&filename=INTRO.jpg)
![22222.png](/proxy/?url=https://content.instructables.com/FSH/2DIF/LLXQZMTZ/FSH2DIFLLXQZMTZ.png&filename=22222.png)
Este trabajo es un diseño de un porta celular. Aquí les daremos las indicaciones, paso por paso para que ustedes puedan realizarlo desde casa o presentar un proyecto en su universidad
Supplies
![WhatsApp Image 2023-08-30 at 1.17.27 PM.jpeg](/proxy/?url=https://content.instructables.com/FLC/58F6/LLXQZE7D/FLC58F6LLXQZE7D.jpg&filename=WhatsApp Image 2023-08-30 at 1.17.27 PM.jpeg)
![WhatsApp Image 2023-08-30 at 1.17.27 PM (1).jpeg](/proxy/?url=https://content.instructables.com/F8J/OU9X/LLXQZE7E/F8JOU9XLLXQZE7E.jpg&filename=WhatsApp Image 2023-08-30 at 1.17.27 PM (1).jpeg)
![WhatsApp Image 2023-08-30 at 1.12.00 PM.jpeg](/proxy/?url=https://content.instructables.com/FTH/4592/LLXQZE7F/FTH4592LLXQZE7F.jpg&filename=WhatsApp Image 2023-08-30 at 1.12.00 PM.jpeg)
![WhatsApp Image 2023-08-30 at 1.17.26 PM (1).jpeg](/proxy/?url=https://content.instructables.com/FP6/AKGD/LLXQZE7G/FP6AKGDLLXQZE7G.jpg&filename=WhatsApp Image 2023-08-30 at 1.17.26 PM (1).jpeg)
![WhatsApp Image 2023-08-30 at 1.17.26 PM.jpeg](/proxy/?url=https://content.instructables.com/F5G/AV82/LLXQZE7H/F5GAV82LLXQZE7H.jpg&filename=WhatsApp Image 2023-08-30 at 1.17.26 PM.jpeg)

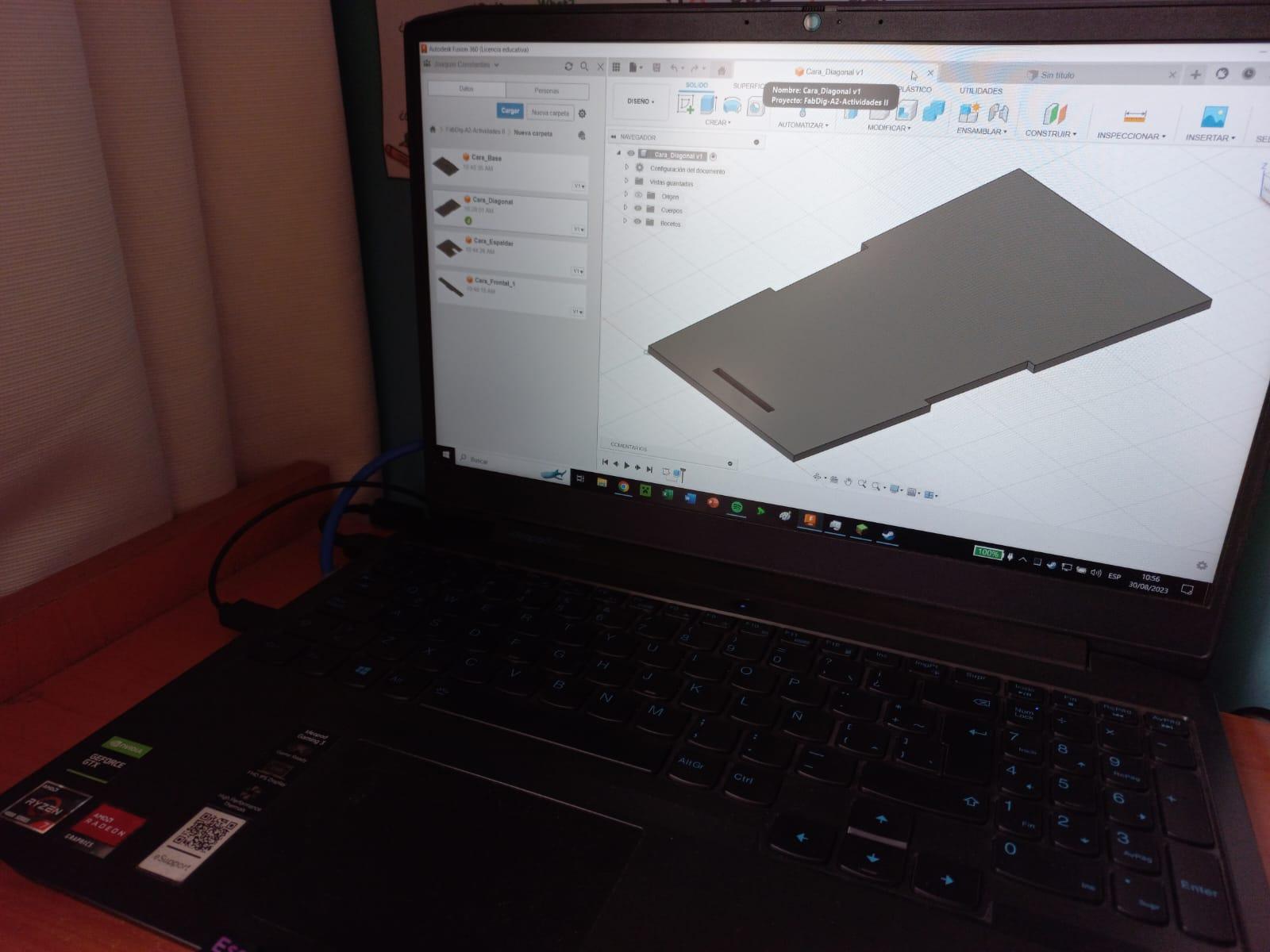

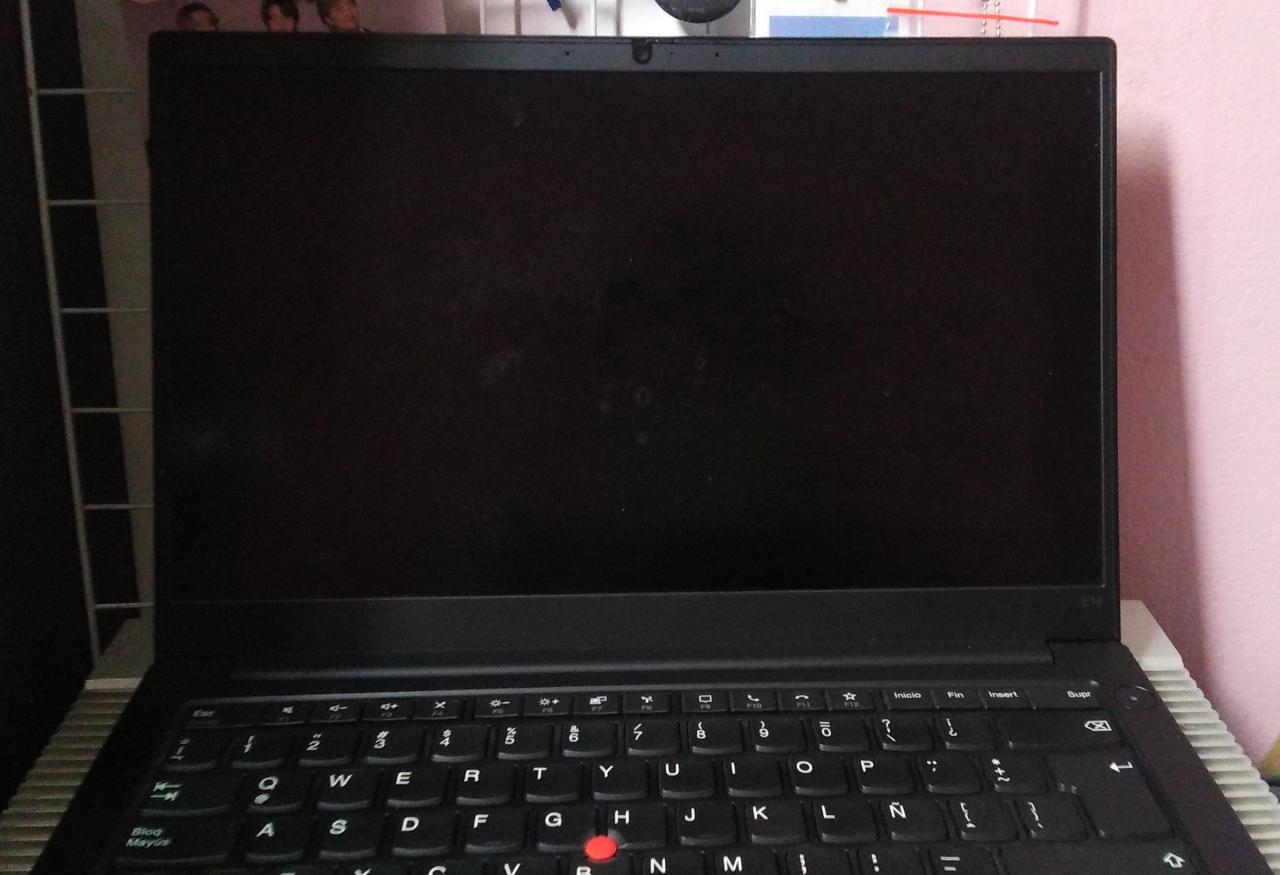

.TENER UNA COMPUTADORA O LAPTOP
.SOFTWARE AUTODESK FUSION 360

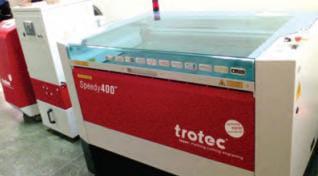

.UN CORTADOR LÁSER
.TENER PACIENCIA PARA CUMPLIR CON NUESTRAS EXPECTATIVAS
Crear Cuenta
![A.jpg](/proxy/?url=https://content.instructables.com/FQN/BVE0/LLXQZI6S/FQNBVE0LLXQZI6S.jpg&filename=A.jpg)
Completar nuestros datos para poder crearnos una cuenta en AUTODESK FUSION 360
Descargar El Programa
![B.jpg](/proxy/?url=https://content.instructables.com/F1H/ZMOF/LLXQZIC0/F1HZMOFLLXQZIC0.jpg&filename=B.jpg)

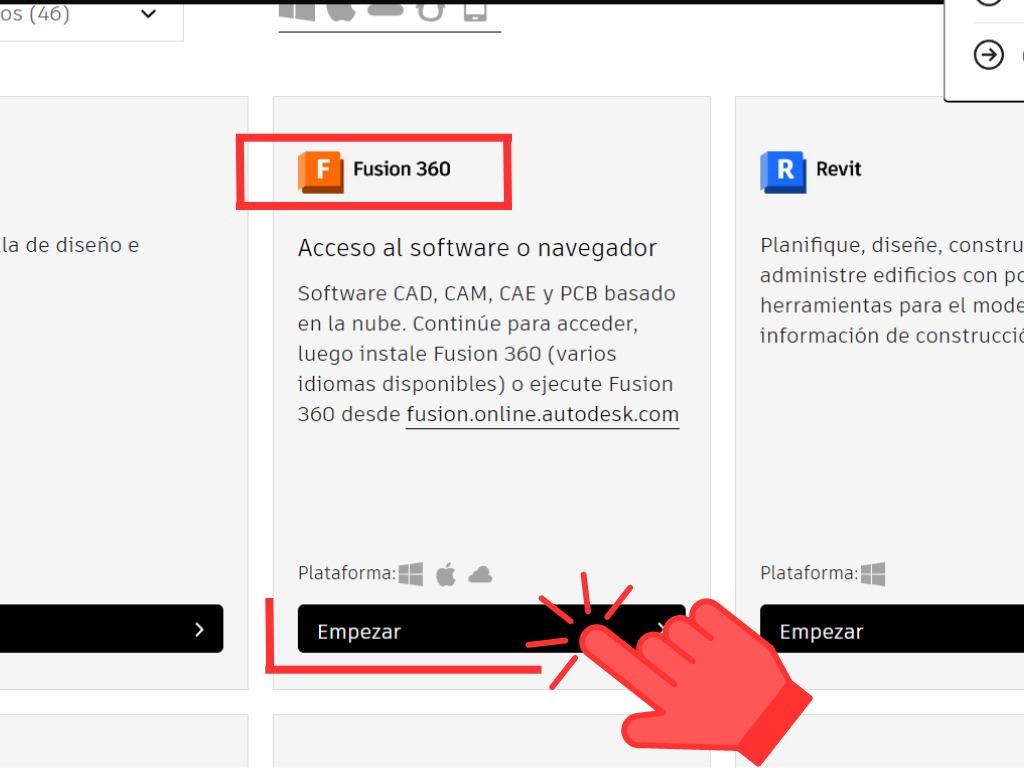

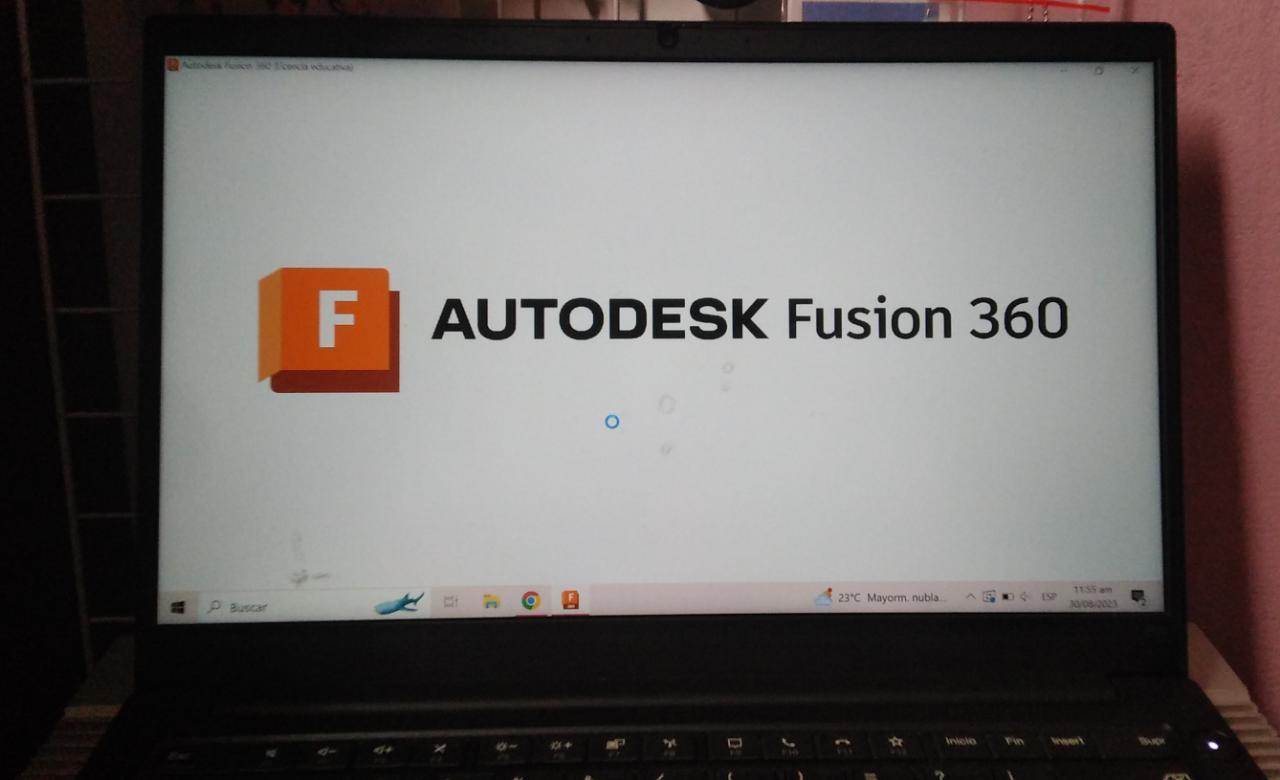

Después de haber registrado nuestros dato y crear una cuenta en la plataforma Autodesk, nos dirigimos a la opción de fusión 360, damos click en empezar y así se descarga nuestro programa
![NUEVO DISEÑO](/proxy/?url=https://content.instructables.com/FVD/95DH/LLXQZKI7/FVD95DHLLXQZKI7.jpg&filename=NUEVO DISEÑO)
![1.png](/proxy/?url=https://content.instructables.com/F6R/ANYZ/LLXQZKJE/F6RANYZLLXQZKJE.png&filename=1.png)

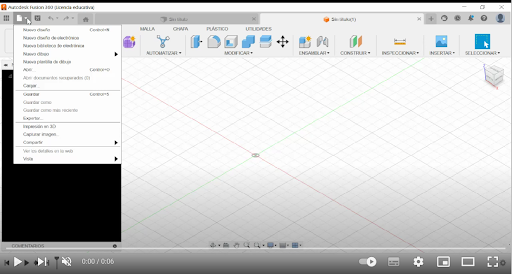

Damos clic en nuevo diseño y así podemos empezar
Definimos Los Ejes
![2.png](/proxy/?url=https://content.instructables.com/F0Q/V0VX/LLXQZKOH/F0QV0VXLLXQZKOH.png&filename=2.png)
El cubo nos ayuda a navegar en todas las vistas de nuestro diseño para poder facilitar el modo de vista.
Comenzar El Proyecto
![3..png](/proxy/?url=https://content.instructables.com/FUG/SQSM/LLXQZKSB/FUGSQSMLLXQZKSB.png&filename=3..png)
![3.png](/proxy/?url=https://content.instructables.com/FAO/X02U/LLXQZKSC/FAOX02ULLXQZKSC.png&filename=3.png)
En el panel de control podemos visualizar nuestros proyectos en los que estamos trabajando y también entrenamientos básicos y diseños, en este caso seleccionamos el proyecto que queremos avanzar.
Ubicamos En El Plano
![4.png](/proxy/?url=https://content.instructables.com/FS3/FTU6/LLXQZKWD/FS3FTU6LLXQZKWD.png&filename=4.png)

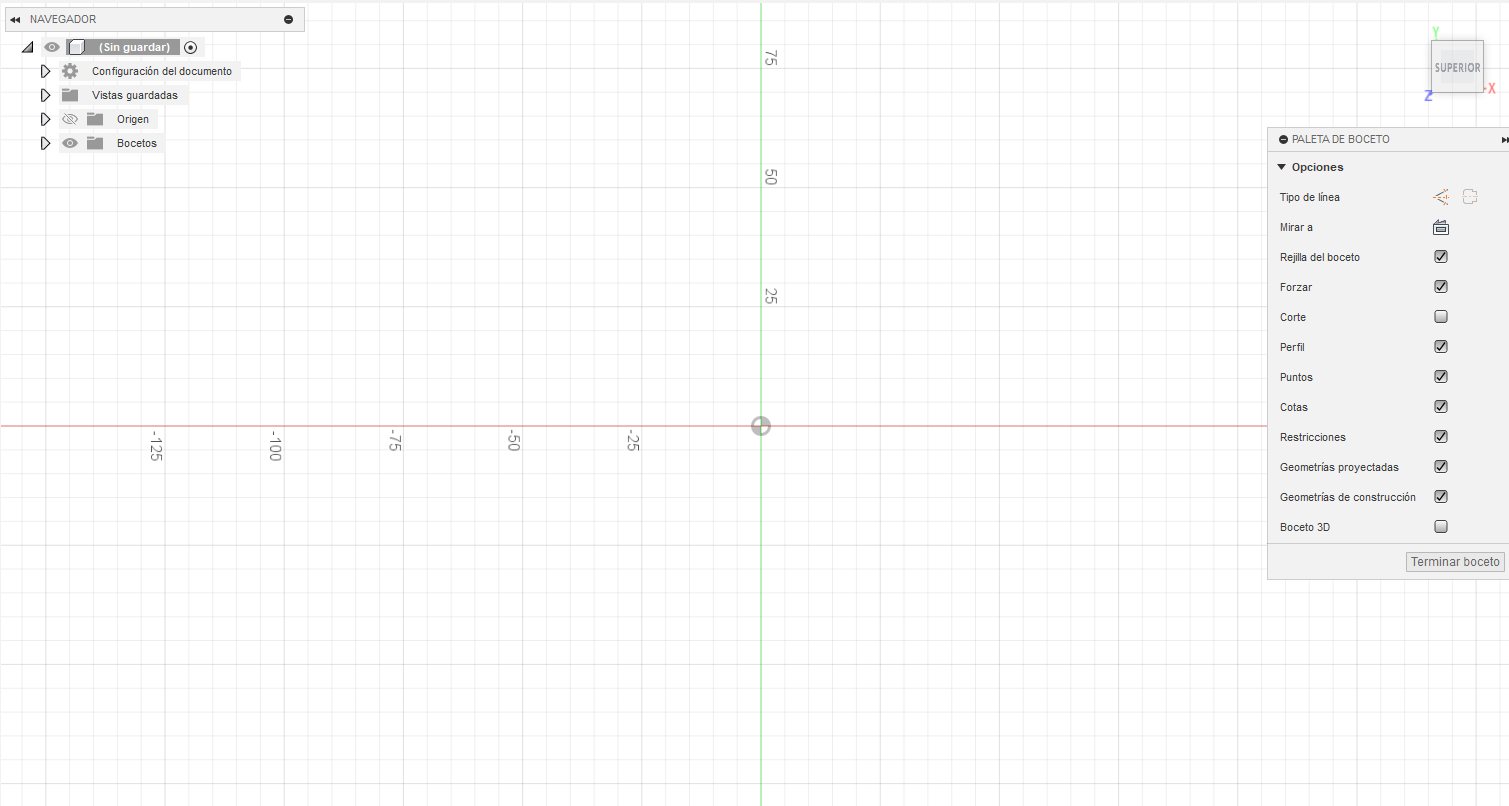

Para empezar seleccionamos en el eje donde deseemos crear, después seleccionamos en crear boceto.
Acceso Directo
![5.png](/proxy/?url=https://content.instructables.com/FQU/7J1Z/LLXQZL0N/FQU7J1ZLLXQZL0N.png&filename=5.png)
Empezamos a usar una línea, queremos decir que el acceso directo a esto es ( L ), y ahora podemos dibujar la línea.
Dibujamos
![6.png](/proxy/?url=https://content.instructables.com/FXU/BLNO/LLXQZL50/FXUBLNOLLXQZL50.png&filename=6.png)

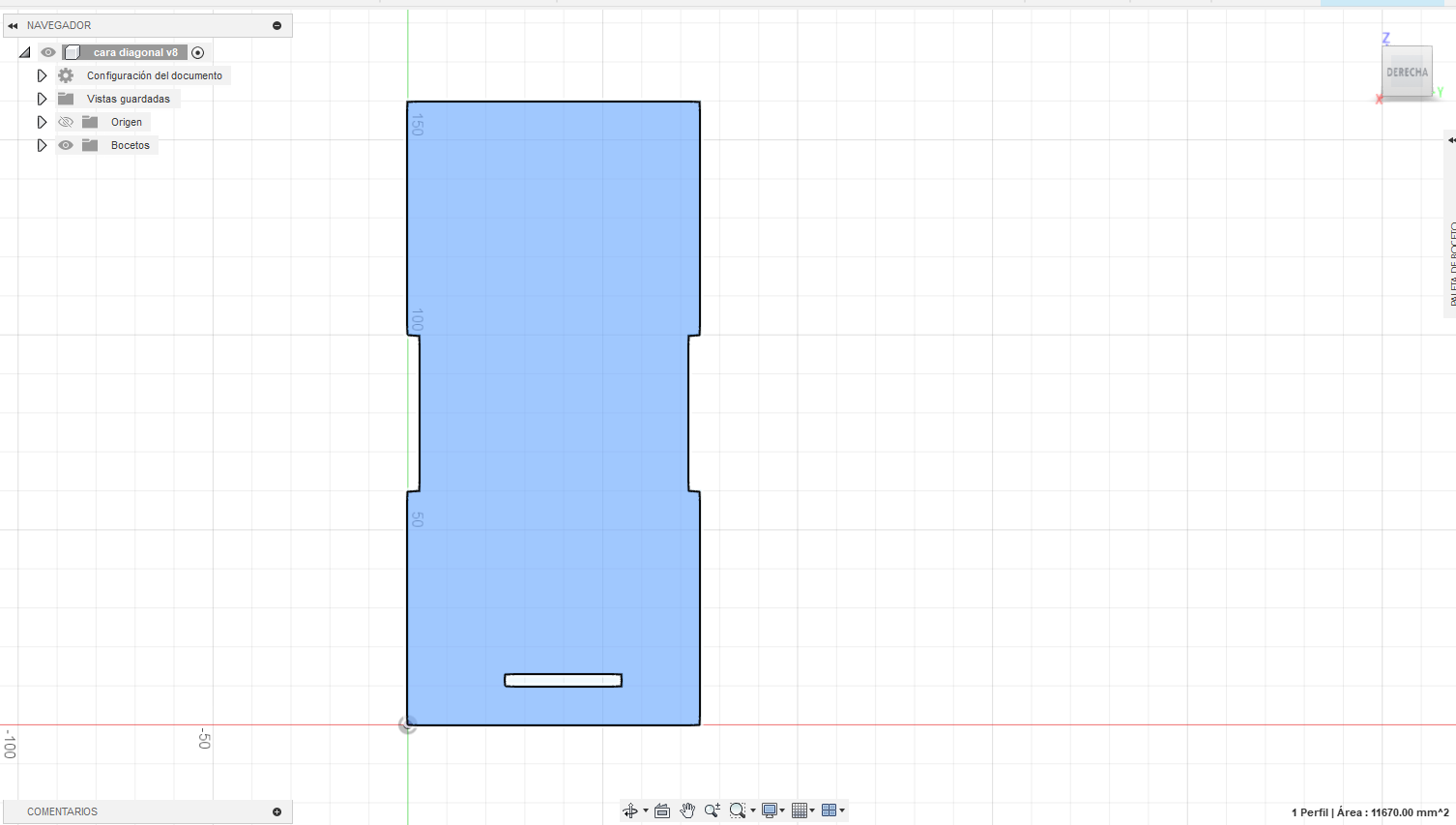

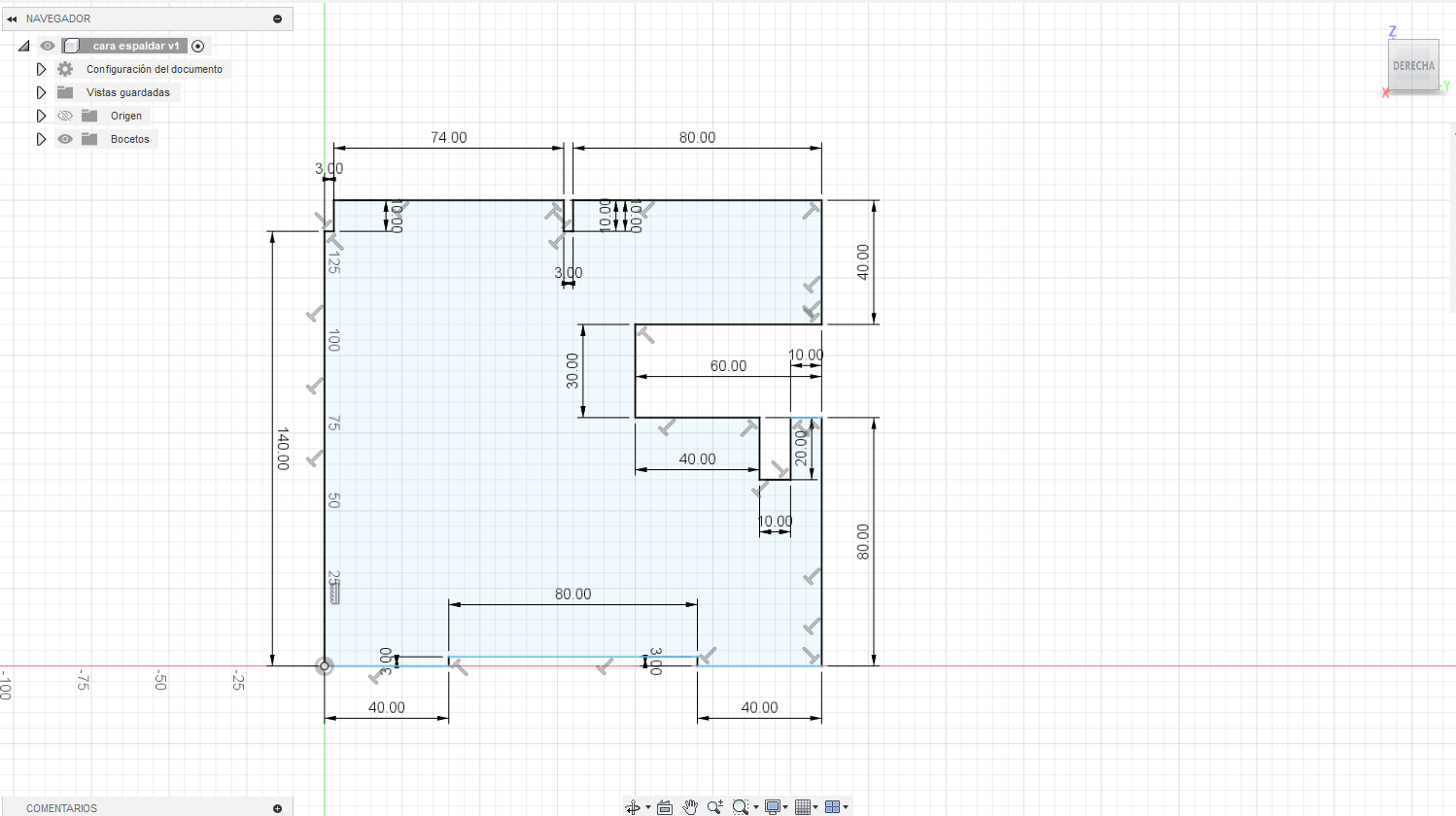

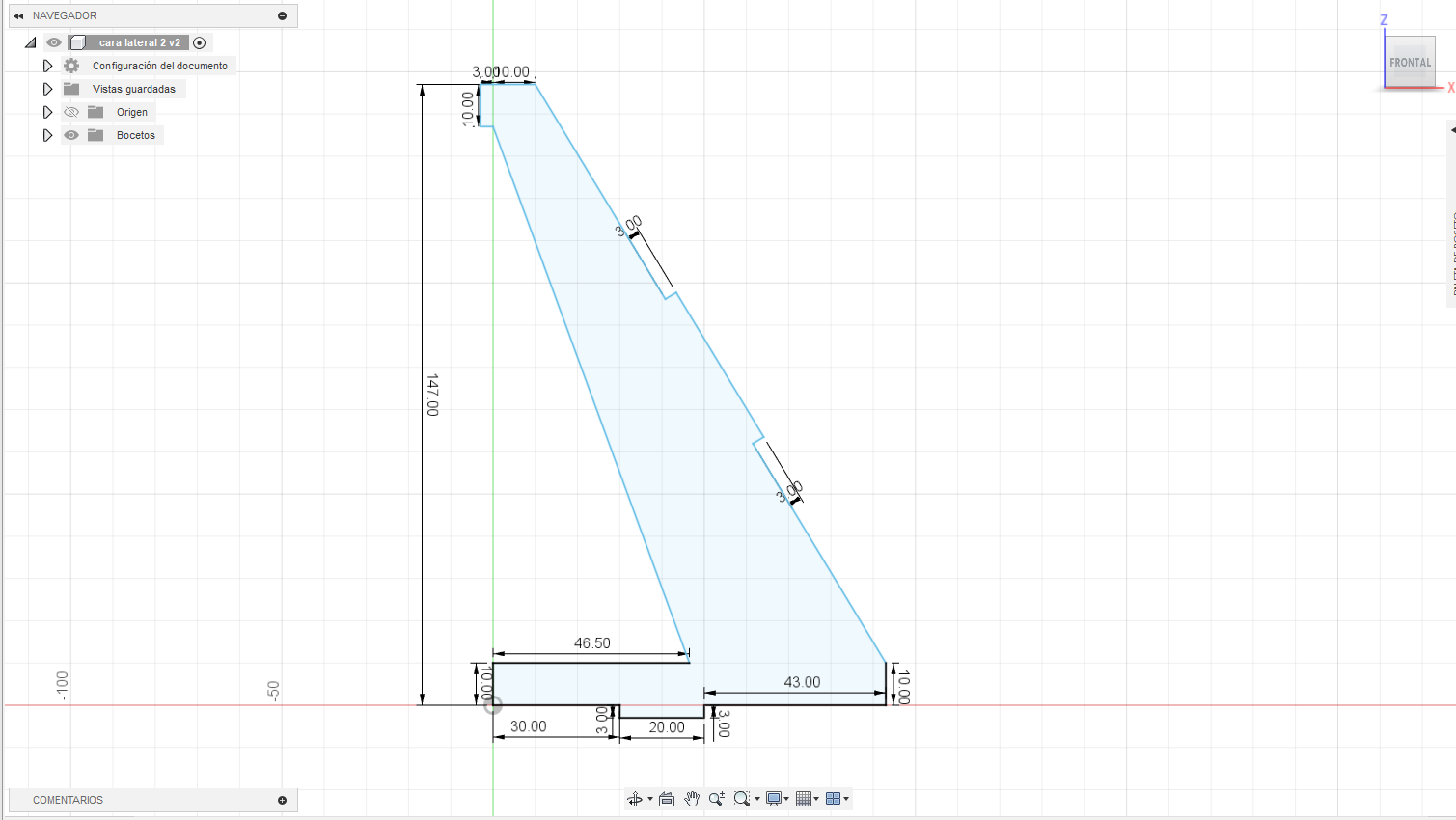

Seleccionamos la opción LÍNEAS para crear la forma
Terminar Boceto
![7.png](/proxy/?url=https://content.instructables.com/FQJ/ZN06/LLXQZL9J/FQJZN06LLXQZL9J.png&filename=7.png)
Al terminar seleccionamos TERMINAR BOCETO.
Extruimos La Pieza
![8.png](/proxy/?url=https://content.instructables.com/FQ1/49A5/LLXQZLHF/FQ149A5LLXQZLHF.png&filename=8.png)
Luego en este paso ubicamos la tecla (E) que nos ayudará a poner la distancia que deseemos extruir.
Cambiar Aspecto
![9.png](/proxy/?url=https://content.instructables.com/FEO/ZQ2V/LLXQZLJ2/FEOZQ2VLLXQZLJ2.png&filename=9.png)

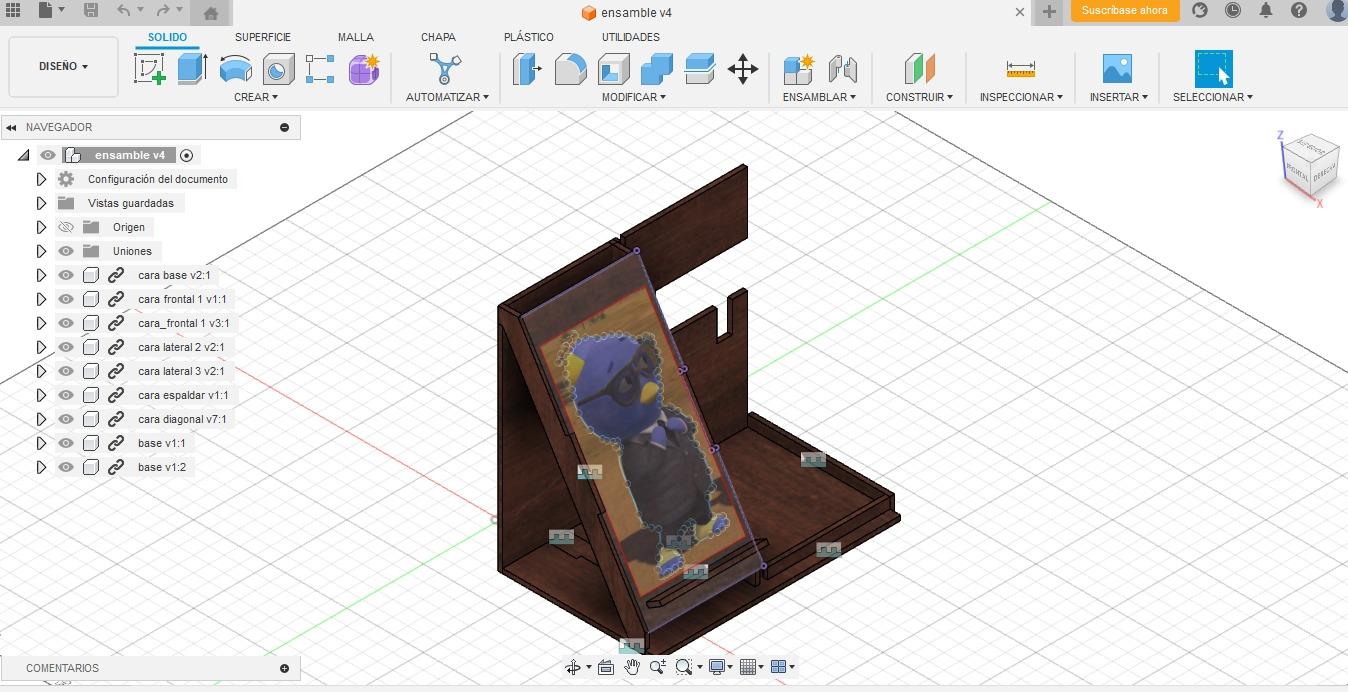

Acabando con el diseño ya requerido utilizamos la opción de Aspectos que nos ayudar a tener una mejor visión y presentación del trabajo realizado
Insertar Imagen
![Insertar Diseño](/proxy/?url=https://content.instructables.com/FA4/ZPN2/LLXQZLPS/FA4ZPN2LLXQZLPS.jpg&filename=Insertar Diseño)
![10.png](/proxy/?url=https://content.instructables.com/F7T/MY01/LLXQZLRJ/F7TMY01LLXQZLRJ.png&filename=10.png)
Buscamos una imagen de nuestra preferencia y la insertamos en la cara diagonal, ajustándose al tamaño que queremos.
Recortamos La Imagen
![Recorte de diseño](/proxy/?url=https://content.instructables.com/FIE/5JSF/LLXQZLWT/FIE5JSFLLXQZLWT.jpg&filename=Recorte de diseño)
![11.png](/proxy/?url=https://content.instructables.com/FWB/131V/LLXQZLYS/FWB131VLLXQZLYS.png&filename=11.png)

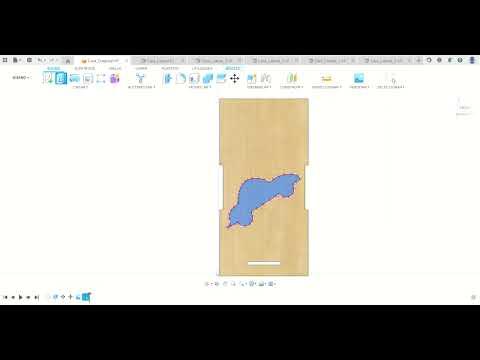

Luego con la herramienta PUNTO DE AJUSTE DE SPLINE comenzamos a rodear el contorno para luego cortarlo
Ensamblaje
![ensamblaje](/proxy/?url=https://content.instructables.com/FE4/AUMS/LLXQZM4B/FE4AUMSLLXQZM4B.jpg&filename=ensamblaje)
![12.png](/proxy/?url=https://content.instructables.com/FQ3/IOBJ/LLXQZMA2/FQ3IOBJLLXQZMA2.png&filename=12.png)

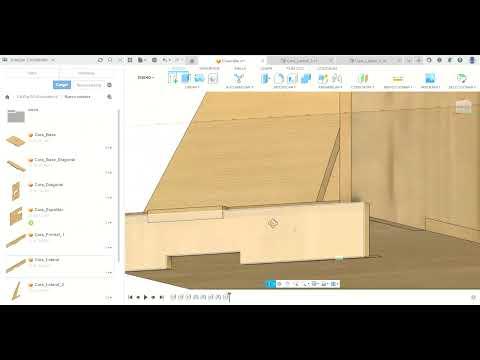

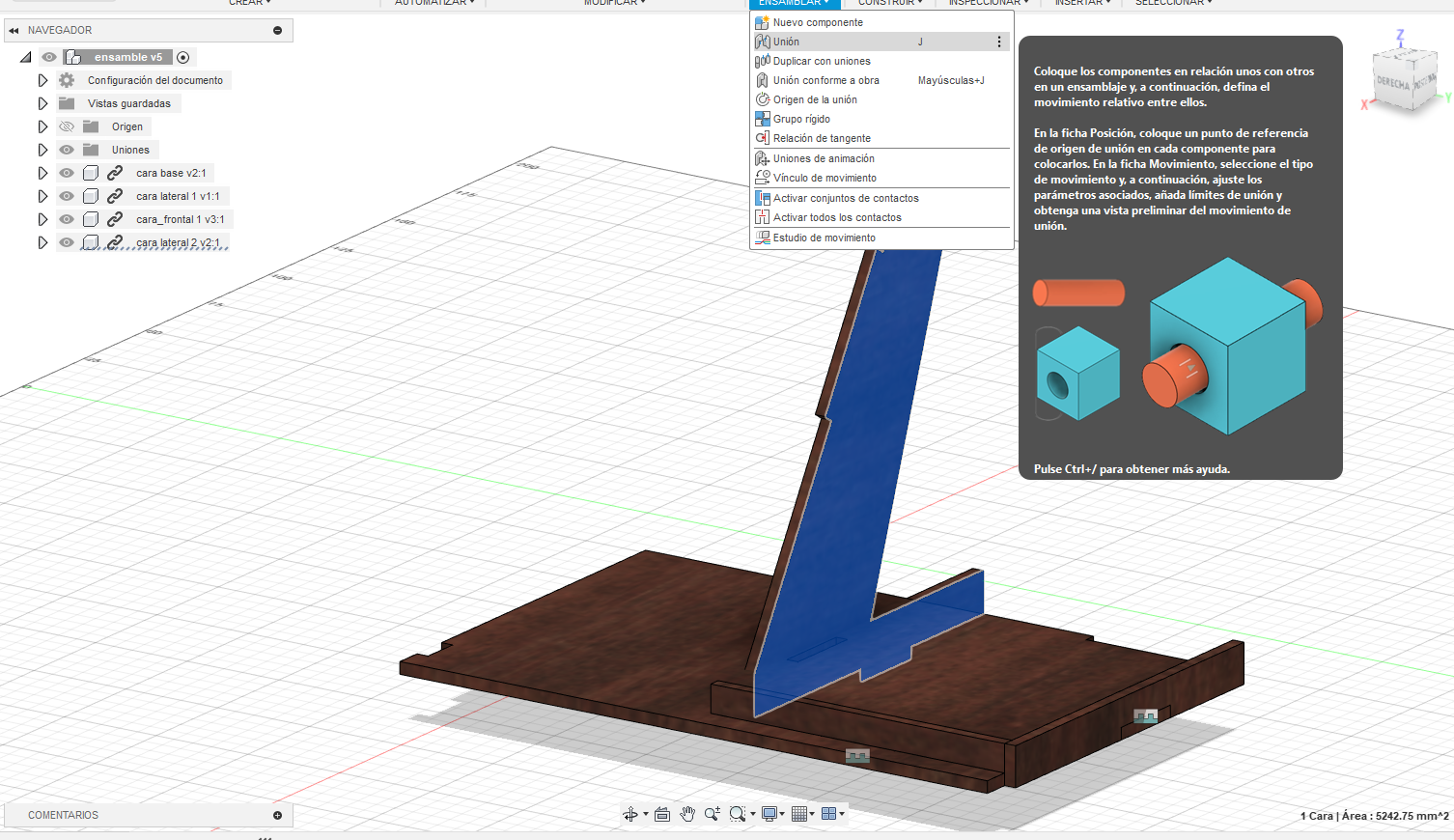

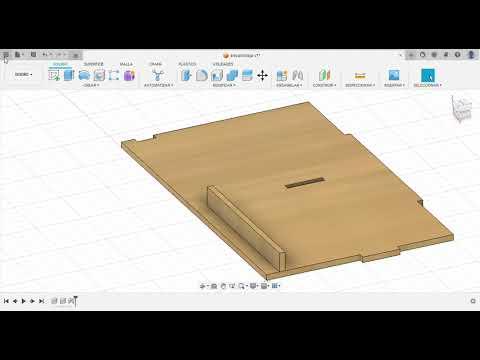

Después de crear todas las piezas comenzamos a unirlas como esta en el vídeo
Renderizar
![13.png](/proxy/?url=https://content.instructables.com/FCE/SNGD/LLXQZMC0/FCESNGDLLXQZMC0.png&filename=13.png)

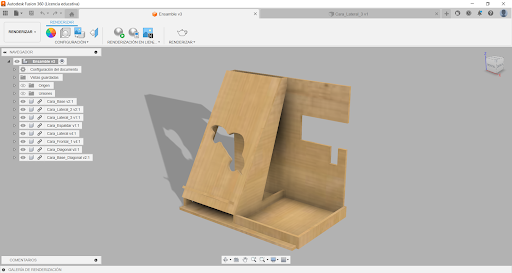

Después de terminar de unir las piezas renderizamos el proyecto para poderlo ver en mejor resolución
