PC_CAJITA GROOD

En esta ocasión realizaremos una caja con su respectivo diseño, en la cual utilizaremos las siguientes herramientas para realizar este proyecto:

-Línea

-Simetría(opcional)

-Extruir

-Modificar(aspecto)

-Ensamblar(unión)

-Insertar( lienzo y texto)

-Spline

Un dato muy importante es que se debe guardar cada paso mencionado(se encuentra en la parte superior)

Cabe resaltar que cada boceto tiene que estar en un nuevo diseño( en la parte superior nos aparecerá un signo "+" para poder crear un nuevo diseño)

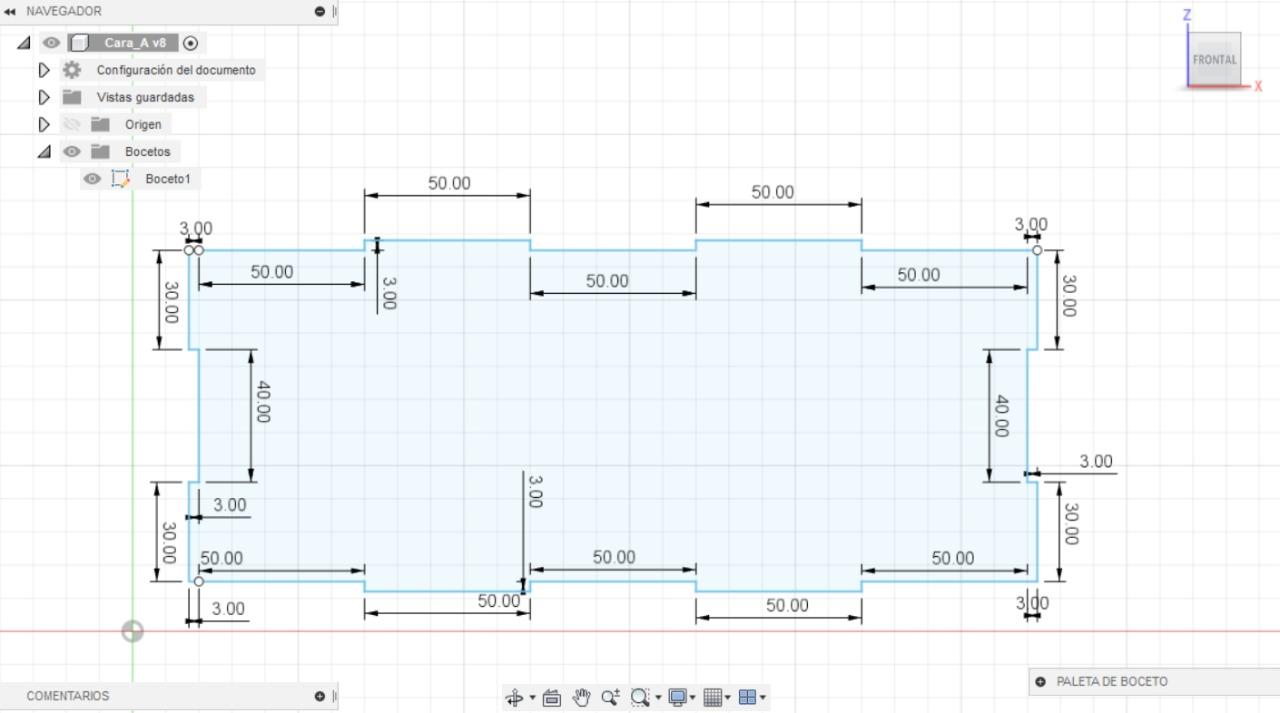

Con la herramienta "línea" realizar los siguientes bocetos con sus respectivas medidas como se muestra en las imágenes. Hay dos maneras de realizarlo, el primero es dibujar tal como esta con sus medidas hasta terminar el boceto y el segundo método es parecido con la diferencia que al llegar por la mitad debemos de trazar una línea de referencia desde el medio del lado vertical y horizontal hacia el interior del boceto(la medida de esa línea es a su criterio),luego se debe utilizar la herramienta "simetría", seleccionamos todas las aristas de un lado(vertical u horizontal),ya terminando ello, seleccionar su eje de simetría ocasionando así que se refleje todo ese lado y queden exactamente iguales, para poder guiarnos del segundo método podemos visualizarlo en la ultima imagen.

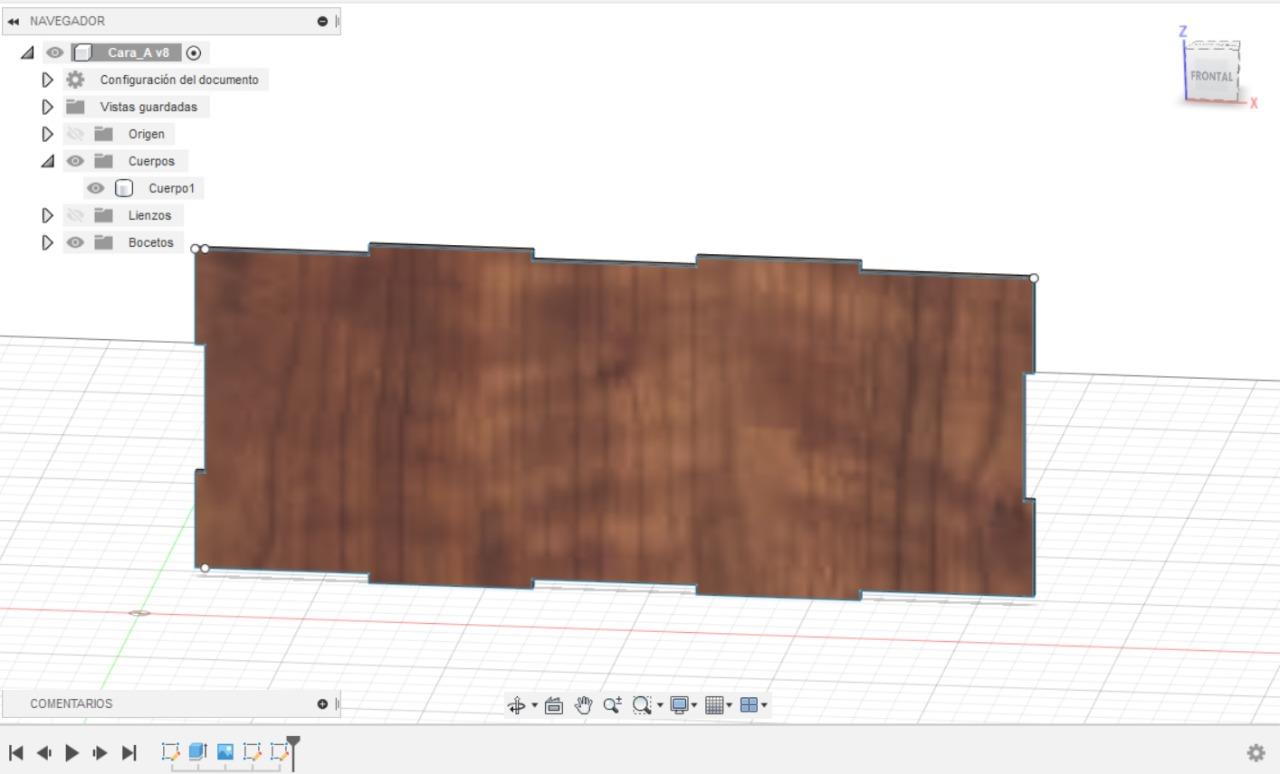

Ya terminado las medidas de cada boceto, nos dirigimos en la herramienta "extruir" y le ponemos una distancia de 3 mm a cada uno, seguidamente le damos clic en MODIFICAR, en la herramienta "aspecto" , se nos presentara una pestaña e iremos donde dice "biblioteca" y selecciona el material que usted guste, en esta ocasión elegí madera-cerezo.

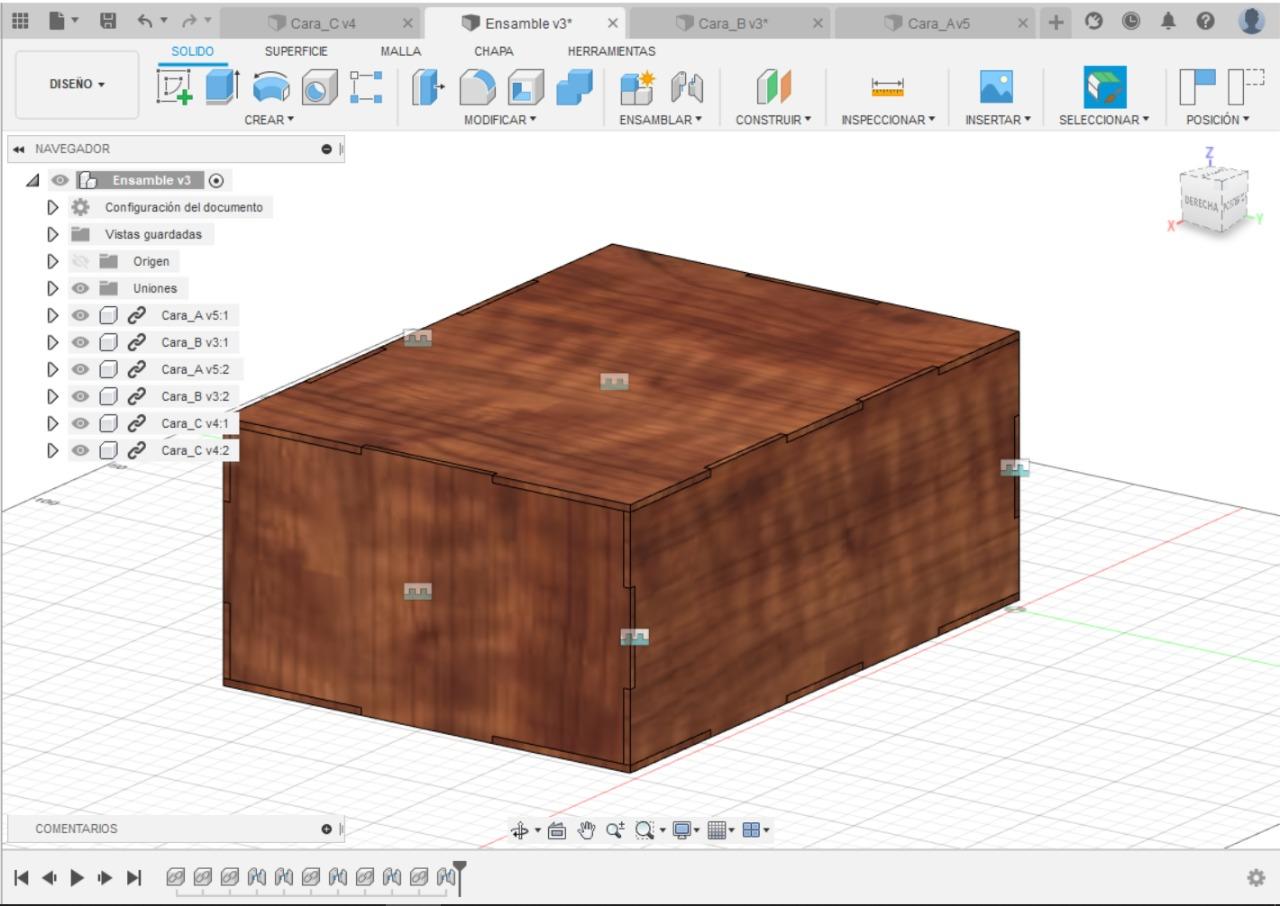

Primero debemos crear un nuevo diseño, luego seleccionar cada boceto(A,B y C) dándole clic derecho y poner la opción de "insertar en el diseño actual", ya insertado ordenamos las caras (nos permitirá girar y mover para cualquier lado), luego vamos en la parte de ENSAMBLAR y utilizamos la herramienta "unión" , seguidamente nos aparecerá una pestaña donde nos aparece componente 1 y componente 2, en la cual, dos puntos de cada lado que estén a una misma distancia lo seleccionamos(uno en cada componente), y así seguimos hasta unir todas las caras y poder tener la forma de una caja por así decirlo.

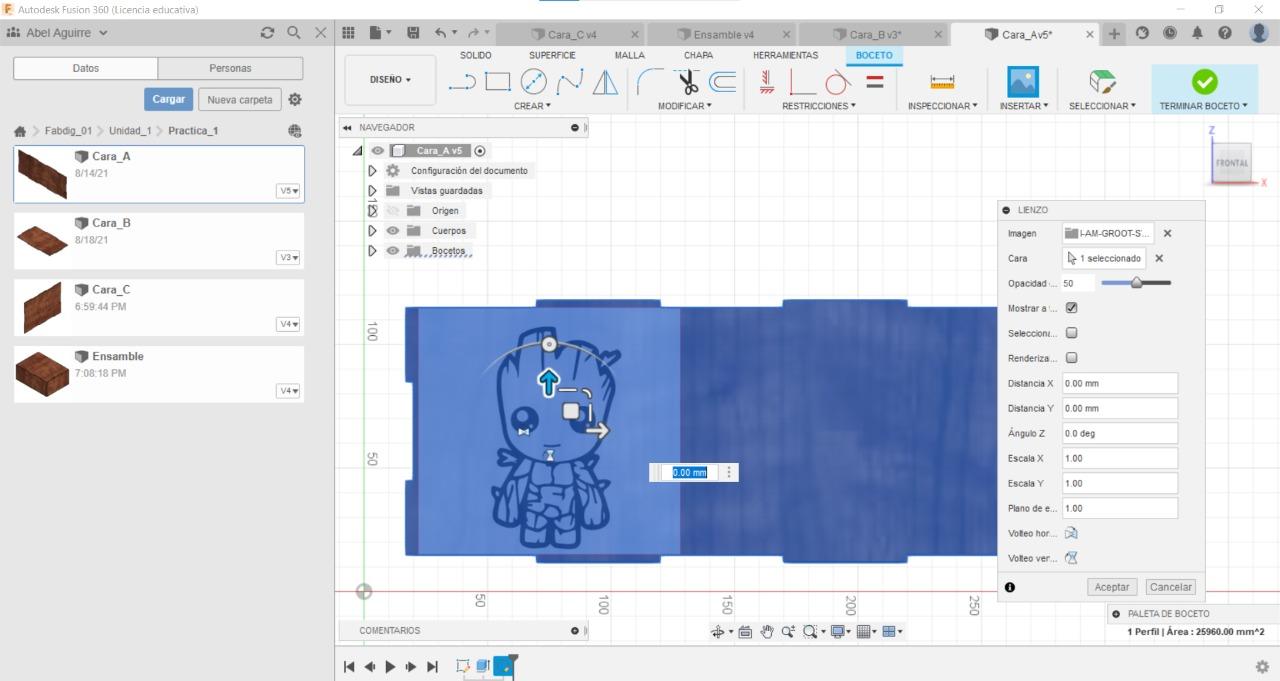

Para poder diseñar las partes de la caja, nos iremos primero en la cara que deseamos editar, le damos clic y seleccionamos la opción de "crear boceto", seguidamente vamos en la parte de INSERTAR y seleccionamos la herramienta "lienzo", se nos abrirá una pestaña para poder ingresar la imagen(de preferencia una imagen dxf) que deseamos insertar en la cara elegida, ya puesto la imagen lo podemos ajustar(cambiando su tamaño o su ubicación) a nuestro gusto.

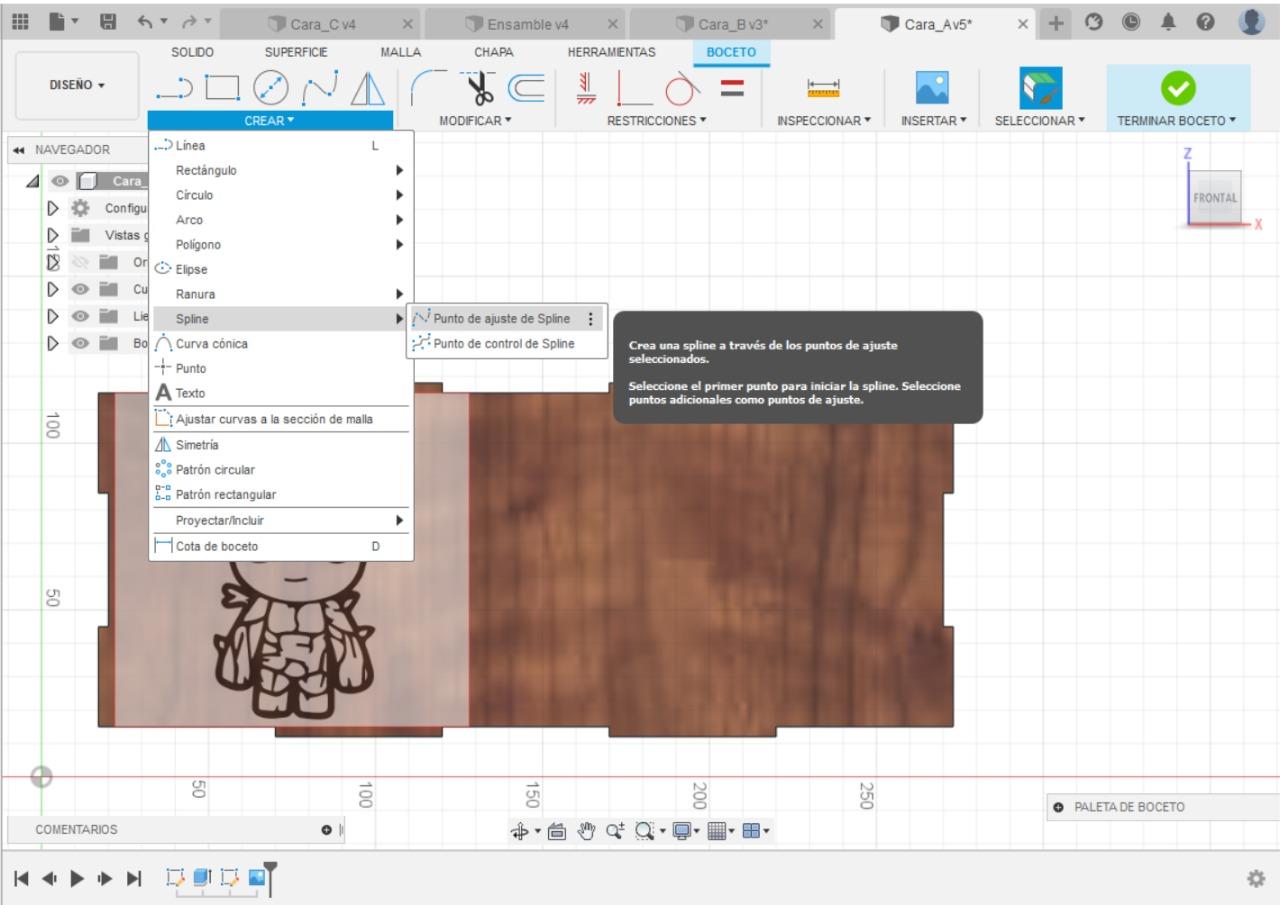

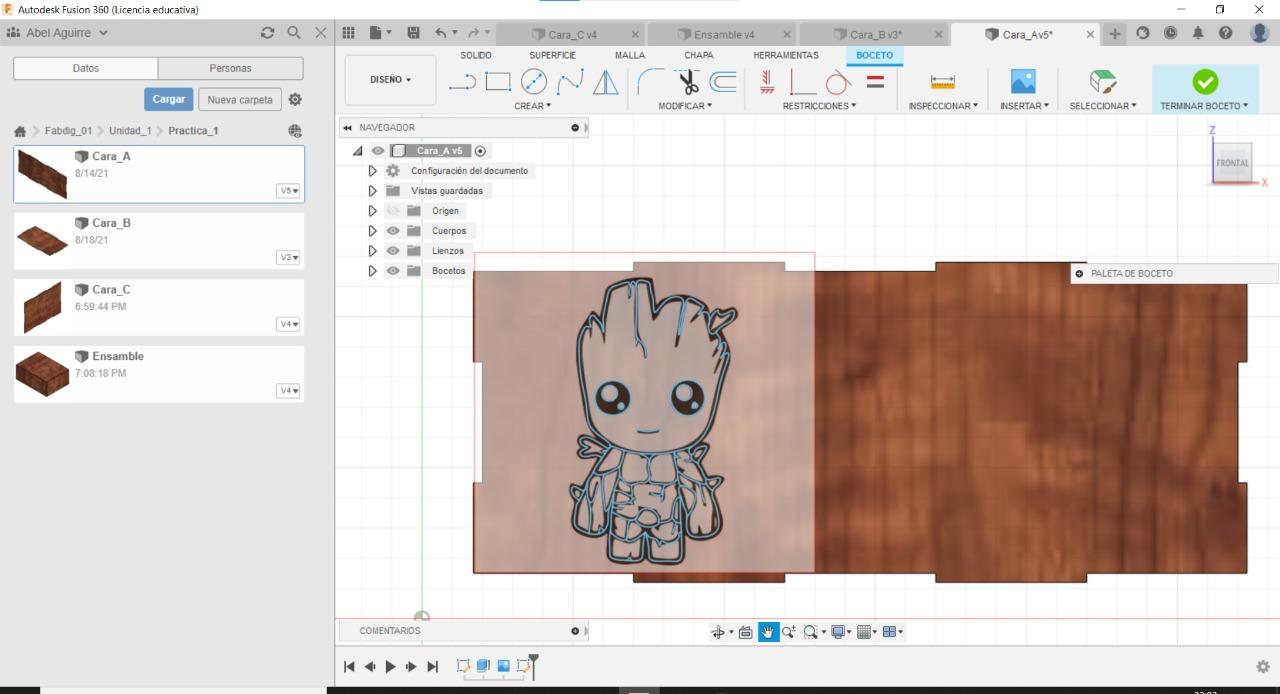

Ya insertado y ubicado la imagen nos vamos en CREAR y le hacemos clic en la herramienta "spline" y elegimos la opción "punto de ajuste de spline" y lo que tenemos que hacer a continuación es delinear todo el dibujo por así decirlo, dándole clic en cada parte de la imagen generando así una unión que se manifiesta como una línea curva que se adecua a nuestra imagen. Ya terminado le damos clic en "terminar boceto", se ubica en la parte superior, en la derecha.

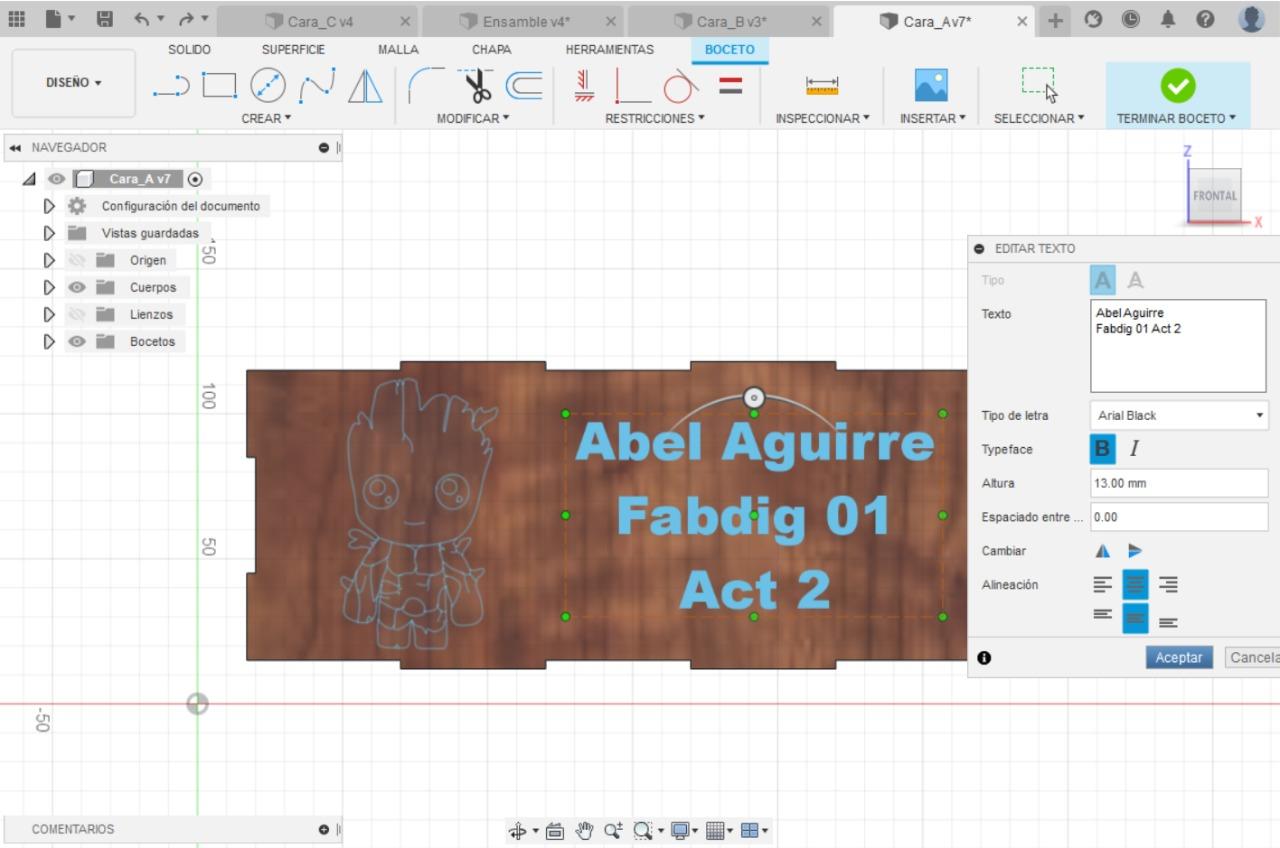

También podemos diseñar nuestra caja mediante textos, para ello nos vamos en CREAR y seleccionamos la herramienta "texto", se nos presentará una pestaña, en la cual, podemos ingresar el texto que deseamos, elegir el tipo de letra y poder ubicarlo a nuestro gusto. Luego de ello le damos clic en el texto ya listo y vamos en la opción de "explosionar texto" con la finalidad de poder hacer trabajos de extrusión o hacer huecos más adelante.

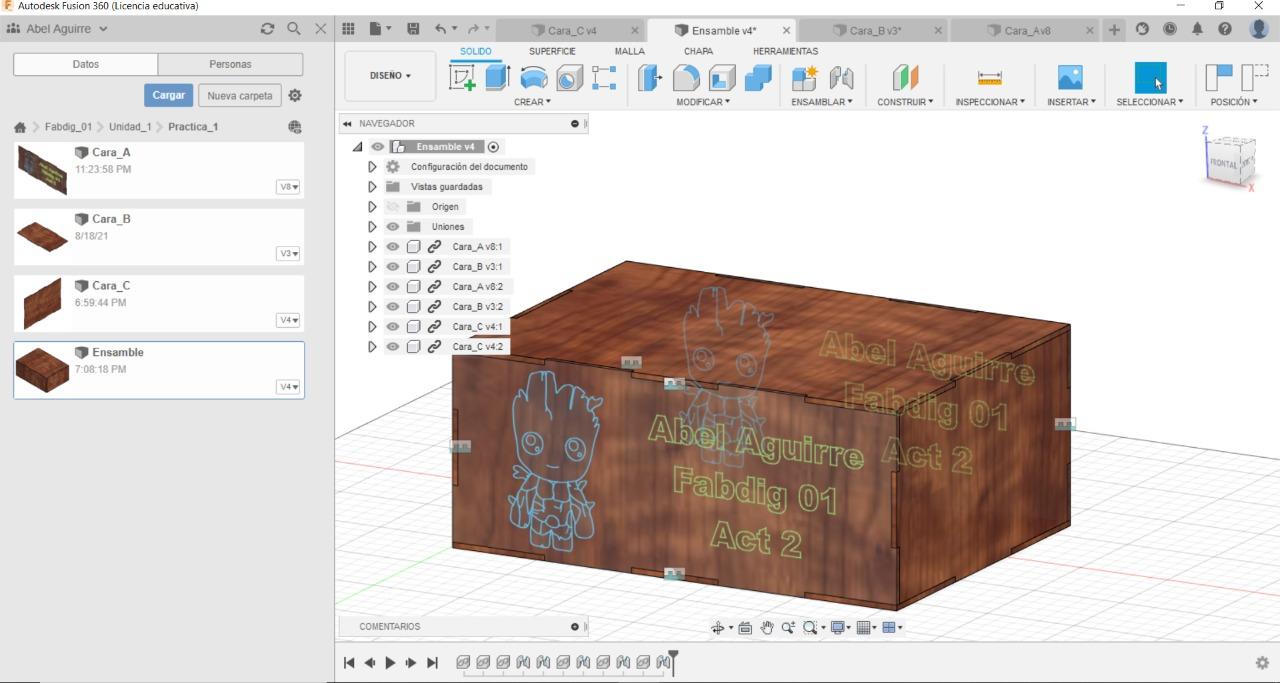

Finalmente vamos en en el diseño donde hicimos la caja y como vemos se nos presenta un signo de "peligro", así que vamos en la parte superior y le damos clic ahí mismo, lo que va a ocurrir es que se va actualizar se nos mostrara a continuación la caja con el diseño que hemos realizado.

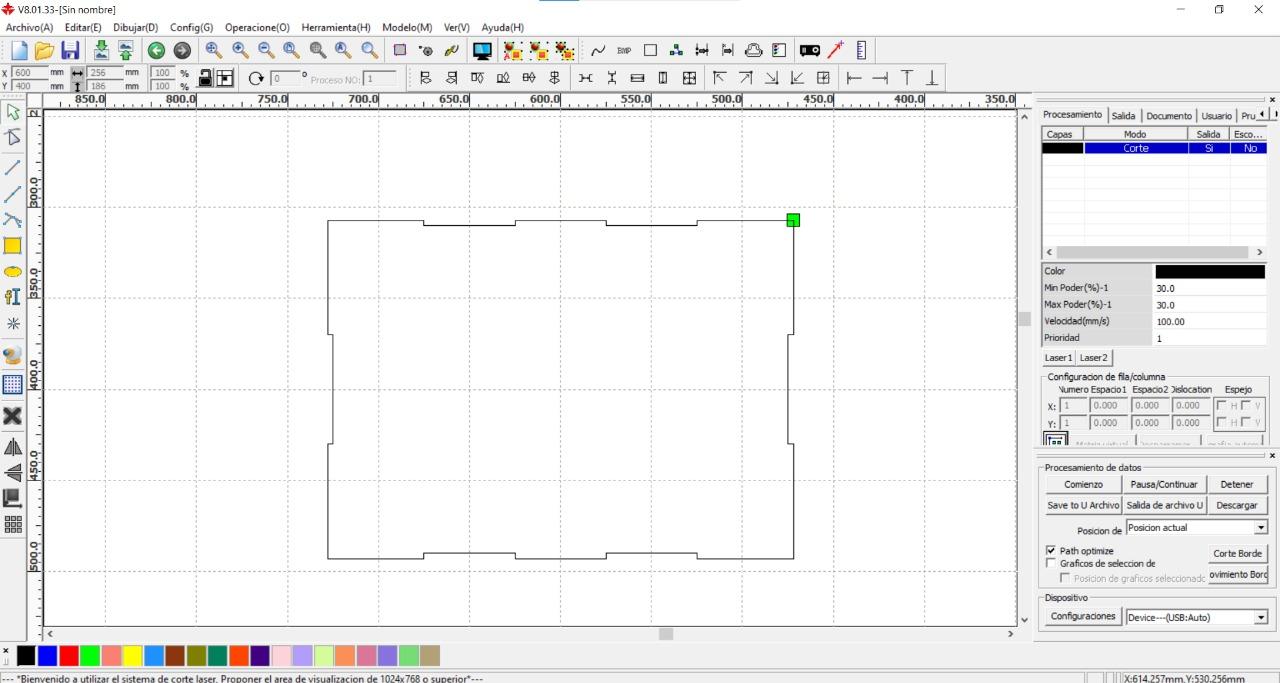

Ya terminado la caja, lo que vamos hacer ahora es exportar las tres caras(A,B,C) a la aplicación RDWorksV8, para ello debemos seleccionar el ultimo boceto realizado de cada cara y poner en la opción: guardar XDF. Luego nos dirigimos en la aplicación y nos vamos en "archivo" y le hacemos clic en "importar", se nos presentara una pestaña en la cual debemos elegir la cara que hemos guardado como DXF y se nos abrirá.

CABE RESALTAR QUE CADA CARA IMPORTADA SE HACE POR SEPARADO

Link de descarga: https://megalaser.com.ar/descargas/

Cabe resaltar que cada cara importada se hace por separado

Ya importada la imagen debemos tener en cuenta respecto a los colores que se muestra en la barra de abajo:

-Azul: se utiliza para hacer grabados

-Rojo: se utiliza para corte, para que todo el perímetro sea una pieza independiente

.-Verde: se utiliza para delineado

Sabiendo esto seleccionaremos cada parte de la cara con sus respectivos colores asignados.

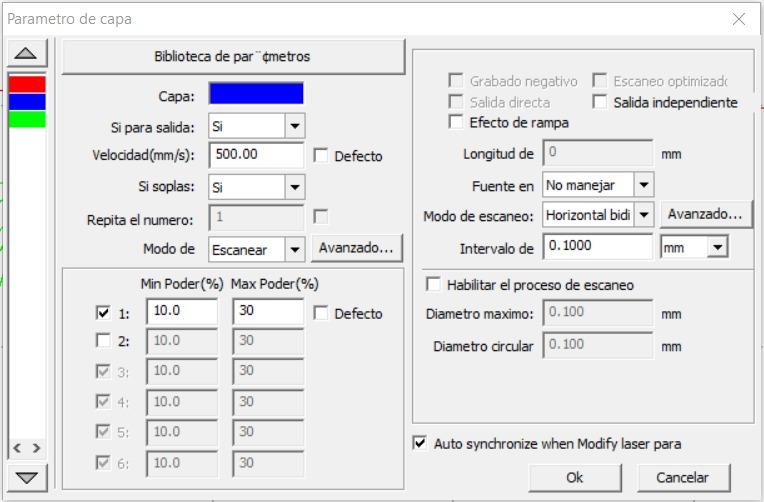

Nos dirigimos en el panel y le hacemos doble clic en el color que deseamos configurar, se nos presentara una ventana y los parámetros que debemos modificar son: velocidad, modo de trabajo y potencia. Configuramos cada parámetro como se les muestra en las imágenes.

DATO:

-Para realizar grabados se hace con velocidades altas, mientras en cortes se hace en velocidades bajas, en cuanto el color verde le asignamos una velocidad de 50 y una potencia mínima para que no traspase el material.

-Primero se debe trabajar los grabados(azul), luego delineado(verde) y por ultimo el corte(rojo).

Concluyendo así el proyecto, le damos clic en "vista previa" (tiene imagen de una tele) y se nos mostrara a continuación una ventana y le damos clic en "simulación", esperamos a cargue y terminado ello podemos visualizar en la parte de la derecha sus resultados
