Bienvenidos nuevamente a este pequeño proyecto, les quiero dar las gracias por seguir acompañándome una vez más.
En esta ocasión elaboraremos un brazo
Primero Pasos
Como primeros pasos tenemos la creación de una carpeta en donde pondremos nuestro trabajo y para eso debemos ir en la parte de arriba a la izquierda habrá una opción que diga "Nuevo proyecto".
Después de eso crearemos una carpeta en la opción de "Nueva carpeta" para tenerlo todo ordenado.
Dentro de esa carpeta podremos empezar a trabajar y para iniciar debemos darle a guardar en la parte superior del cual les saldrá una ventana de donde tendrán que colocar el nombre que desean ponerle a su proyecto.
Nota: como ya es costumbre si estuviste siguiendo mis pequeños proyectos te lo hago recordar "Nunca te olvides de guardar" y con todo esto en claro podemos iniciar.
Haciendo Las Estructura
1) Iremos a "Crear boceto".
2) Luego escogemos una cara (te recomiendo escoger la cara de en frente).
3) Seguidamente seguiremos los planos que se pueden apreciar en la parte superior de este capitulo.
4) Le daremos a terminar boceto.
Extruir Y Empalme
1) Iremos a la opción de "Revolución".
2) Se mostrara como seleccionado el plano automáticamente, así que lo único que tendremos que hacer es darle clic al limite izquierdo y asegurarnos que diga 360° representando a una vuelta.
3) Luego iremos a la opción de "Empalme".
4) Seguiremos la imagen en donde te muestra los lugares para empalmar.
Nota: El empalme lo que hará es darle una forma más redondeada.
Nuevo Boceto En La Figura
1) Iremos a nuestra figura y la miraremos por arriba.
2) Le daremos clic al circulo de en medio y seguidamente haremos clic derecho e iremos a la opción que diga "Crear boceto".
3) Luego seleccionaremos la opción que diga "Circulo de diámetro central".
4) Seleccionaremos el medio del círculo (Nos daremos cuenta de que es el medio ya que al pasar el cursor en el medio cambiara la figura de un "+" a un "o".
5) Haremos un circulo de 20 mm de diámetro.
6) Finalmente le daremos a terminar boceto.
Creando Los Huecos
1) Después de terminar el circulo central los seleccionaremos y le daremos a "Extruir" y lo jalaremos hasta el final.
2) Luego haremos lo mismo que el paso anterior pero esta vez con la parte de abajo y con un diámetro de 110 mm.
3) Terminado la parte de abajo lo extruiremos a -110 mm.
Agregando Texto
1) Nos dirigiremos a la opción de construir.
2) Desplegaremos una cara y la moveremos hasta que quede fuera de la figura.
3) Seleccionaremos esa cara e iremos a "Crear boceto".
4) Iremos a la opción de "Texto" en la parte de crear.
5) Agregaremos un texto cualquiera y le daremos a terminar boceto.
6) Le daremos a "Extruir" y seleccionaremos el texto ya creado y lo moveremos hacia atrás hasta que se vea en rojo (Significara que esta penetrando nuestra figura).
Agregando Un Color
1) Iremos a la opción de "Aspecto" en modificar.
Ahí podremos ver una librería del cual podremos escoger algún color a nuestro gusto.
Creación Del Anillo
1) Crearemos un nuevo diseño el cual le pondremos de nombre anillo.
2) Usaremos la herramienta "Circulo de diámetro central" y haremos 2 círculos de 140 mm y 50 mm.
3) Seguidamente lo extruiremos 15 mm.
Ensamblaje
1) Crearemos otro archivo del cual le pondremos de nombre ensamblaje
2) En ese archivo traeremos los dos objetos que creamos.
3) El anillo lo colocaremos en la parte superior.
4) Luego usaremos la opción de "Ensamblar" y "Unión".
5) El primer clic será para la parte central del anillo y el segundo será para la parte de arriba del objeto.
6)
Usando La Herramienta Barrido Parte 1
1) Crearemos un nuevo diseño el cual llamaremos "brazo 1".
2) Crearemos un boceto con punto de referencia la base.
3) Crearemos un circulo de diámetro 50 y terminaremos el boceto.
4) Creamos otro boceto el cual escogeremos cualquiera de los otros dos planos restantes.
5) Usaremos la opción de "Spline" porque queremos una linea irregular.
6) Y comenzaremos a dar forma acorde a como queremos que sea el brazo que estamos creando.
7) Y terminamos boceto.
Usando La Herramienta Barrido Parte 2
1) Una vez hayamos terminado la parte 1 iremos a la opción "Barrido" en "Crear".
2) Seleccionaremos en perfil el circulo y en ruta la linea creada, seguidamente iremos a orientación y seleccionaremos "paralelo".
Haciendo Un Hueco En El Brazo
Es necesario que sea un hueco el brazo creado con la opción "Barrido", pues por ahí deberían entrar todos los cables.
1) Crearemos un nuevo archivo el cual llamaremos brazo 2.
2) Escogeremos el plano el cual habíamos seleccionado para hacer la linea.
3) haremos una linea y seguidamente volveremos a usar la herramienta spline.

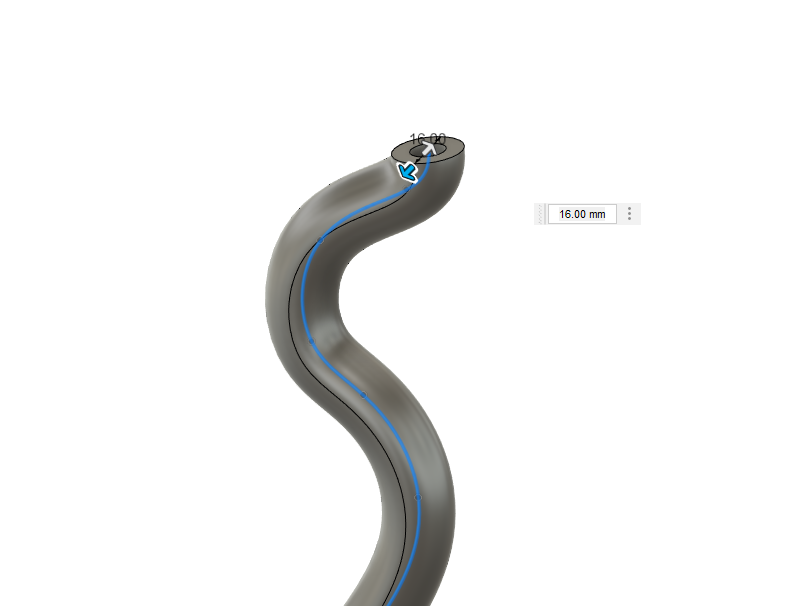

4) Terminaremos el boceto y le daremos a la opción de tubería.
5) En la ruta seleccionaremos la linea y le diremos que sea hueco.
6)
Insertándolo Al Diseño Actual
1) Lo insertaremos al diseño actual como en al imagen.
2) Luego lo ensamblamos tal cual como lo hicimos con el anillo.
3) Una vez ensamblado notaremos que probablemente no quepa en el anillo, por lo tanto inspeccionamos los diámetros y editamos el anillo para así poder ajustarlo al diámetro del brazo
4) Editado su diámetro podemos ver que pudo encajar
Ensamblando Dos Brazos

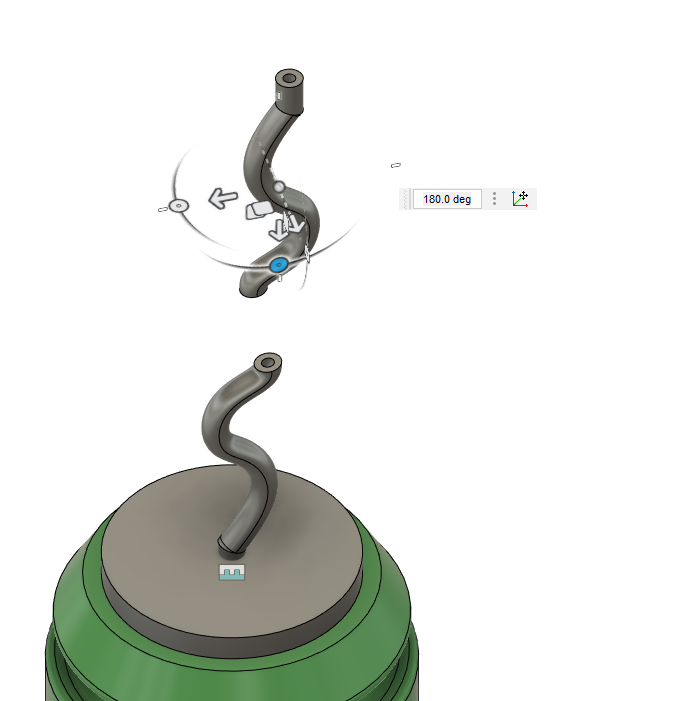

1) Insertaremos a nuestro diseño actual el brazo 2
2) Usaremos la herramienta "Unión".
3) Lo uniremos de manera inversa.

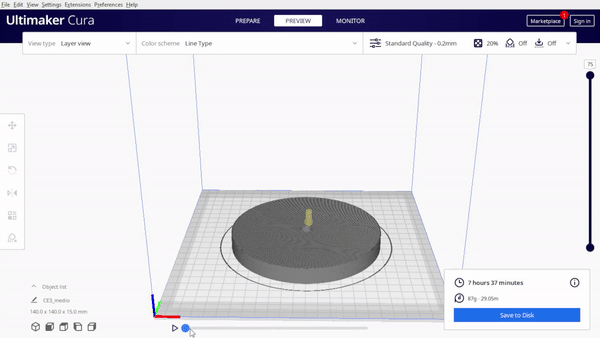

Ultimaker Cura
1) Iremos a nuestro navegador y buscaremos Ultimaker Cura.
2) Lo descargaremos e instalaremos.
3) Una vez adentro configuraremos acorde a nuestra impresora.
4)
Impresión

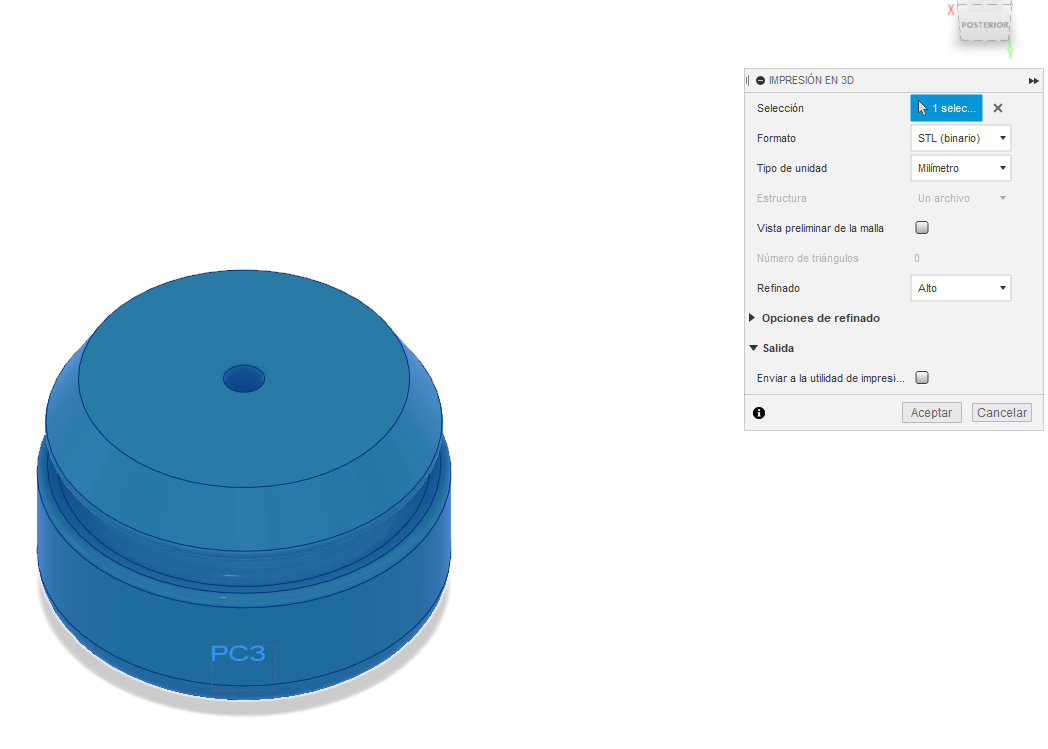

1) Iremos a la opción que diga impresión en 3D.
2) guardaremos por partes.
3) Uniremos las partes.
En esta ocasión solo mostrare como se visualiza la parte del anillo.
Bueno si llegaste hasta esta parte, espero te haya gustado y nos volveremos a ver, hasta luego.
