PC2-Mesa Circular De Madera Fusion 360

Bienvenidos a todos, en esta ocasión desarrollaremos una mesa de madera del curso de Fabricación digital de la Universidad San Martín de Porres, la realizaremos con el apoyo del programa Fusion 360 y Easel de inventables. Espero que les guste.

Para la realización de la mesa de madera necesitaremos los siguientes materiales:

• Fusión 360: Para la realización del diseño virtual de la Caja de madera en 3d
• Inventables-Easel: cortes
• Una computadora o laptop: De preferencia que sea capaz de manejar ambos programas sin problemas
• Teclado
• Ratón/mouse

Antes de iniciar a realizar la caja de madera vamos a organizar nuestro trabajo en el programa Fusion 360, para evitar confusiones y tener nuestro trabajo organizado.

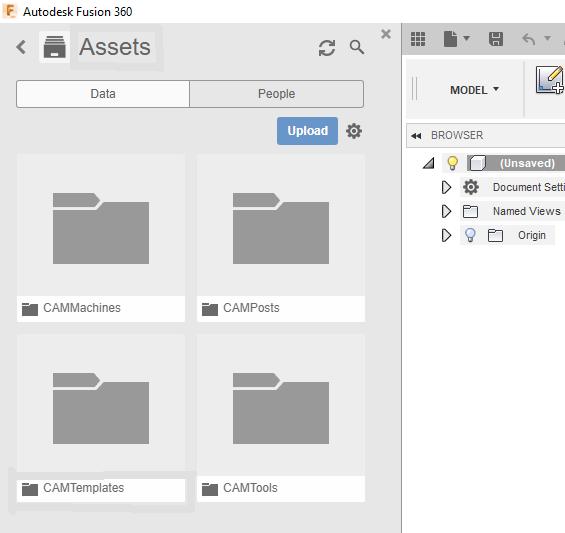

Para esto primero debemos tener abierto e instalado el programa Fusion360, luego nos dirigiremos a la parte superior en el programa y presionaremos los 6 cuadraditos, después, presionamos la opción "Nuevo proyecto" y le ponemos un nombre, al finalizar presionamos la tecla enter. Una vez creado le damos doble clic para abrir, y creamos una carpeta con la opción "Nueva carpeta", le ponemos otro nombre y presionamos la tecla enter, luego le damos doble clic nuevamente y volvemos a crear una carpeta con el nombre deseado. Para finalizar, haga clic en el icono de guardar en la parte superior para guardar un archivo y guardamos con el nombre "Pata 1" en la opción guardar.

La Pata 1 es la primera parte para la realización de la caja de madera.

1. Para realizarla primero debemos dirigirnos a la opción "crear boceto" en la parte superior del programa y elegimos el plano de trabajo; se recomienda usar el plano entre el eje azul y rojo.
2. Nos dirigimos a la parte de crear y le damos clic, buscamos línea y la escogemos con clic o también podemos elegirla presionando la tecla "L".

1. Una vez escogida la herramienta línea, presionamos clic en un punto cualquiera como punto de inicio y horizontalmente (0 grados) hacia la izquierda dimensionamos la línea con una medida de 125mm (podemos arrastrar la línea o escribir 125 con el teclado) y hacemos clic.
2. Luego con una dirección vertical hacia arriba y con una inclinación hacia la derecha de 75°, realizamos una línea de 220mm y hacemos clic.
3. Posteriormente, nos movemos a la derecha horizontalmente y realizamos una línea de 18mm y presionamos clic.
4. Seguidamente, realizamos una línea de 18mm vertical hacia arriba y hacemos clic.
5. Nuevamente realizamos una línea de 18mm horizontalmente hacia la derecha y ponemos clic.
6. Luego con una dirección vertical hacia abajo, realizamos una línea de 18mm y hacemos clic.
7. Volvemos a hacer una línea horizontal hacia la derecha de 18mm y damos clic.
8. Con dirección vertical hacia abajo y con una inclinación a la izquierda de 100° realizamos una línea de 160mm y damos clic.
9. Realizamos otra línea horizontal a la derecha de 25mm y damos clic.
10. Con dirección vertical hacia arriba y con una inclinación a la derecha de 114° realizamos una línea de 40mm y damos clic.
11. Luego, con una dirección horizontal a la derecha de 249.955 mm hacemos una línea y le damos clic.
12. Seguidamente hacemos una línea con dirección vertical hacia abajo y con inclinación hacia la derecha de 66°.
13. Posteriormente con dirección horizontal a la derecha, realizamos una línea de 25mm.
14. Ahora realizamos una línea vertical inclinada a la izquierda a 80° y con una medida de 160mm.
15. Luego con una dirección horizontal a la derecha realizamos una línea de 18 mm
16. Seguidamente hacemos una línea de 18 mm vertical hacia arriba con una medida de 18 mm y volvemos a hacer una línea horizontal hacia la derecha de 18mm.
17. Volvemos a hacer una línea vertical hacia abajo de 18mm y una horizontal a la derecha de 18 mm.
18. Ahora, con una dirección vertical hacia abajo y con una inclinación de 75° realizamos una línea de 220mm.
19. Posteriormente, con una dirección horizontal a la izquierda realizamos una línea de 125mm.
20. Luego con una dirección vertical hacia arriba y con inclinación hacia la izquierda de 114°, realizamos una línea de 60mm.
21. Luego con dirección vertical a la izquierda realizamos una línea de 91 mm.
22. Posteriormente con dirección vertical hacia arriba realizamos una línea de 18mm.
23. Y seguidamente una línea horizontal hacia la izquierda de 18mm,seguido realizamos una línea vertical hacia abajo de 18mm.
24. Luego con dirección vertical a la izquierda realizamos una línea de 91 mm nuevamente.
25. Para finalizar, cerramos la figura creando una ultima línea y la unimos con la primera presionando donde iniciamos.
26. Presionamos en terminar boceto.

En esta parte del instructable explicaré como darle un aspecto a la figura que realizamos y como darle forma en 3d.

Para empezar con esta parte del instructable debemos de confirmar que nuestro boceto ha sido terminado y debemos verificar también que la figura aparezca sombreada de azul como en la imagen. Una vez confirmado esto podemos continuar con los siguientes pasos:

1. Para realizar la figura en 3d, primero debemos dirigirnos a la parte superior derecha y centrar la figura en el icono de la casita que aparece en la figura del cubo.

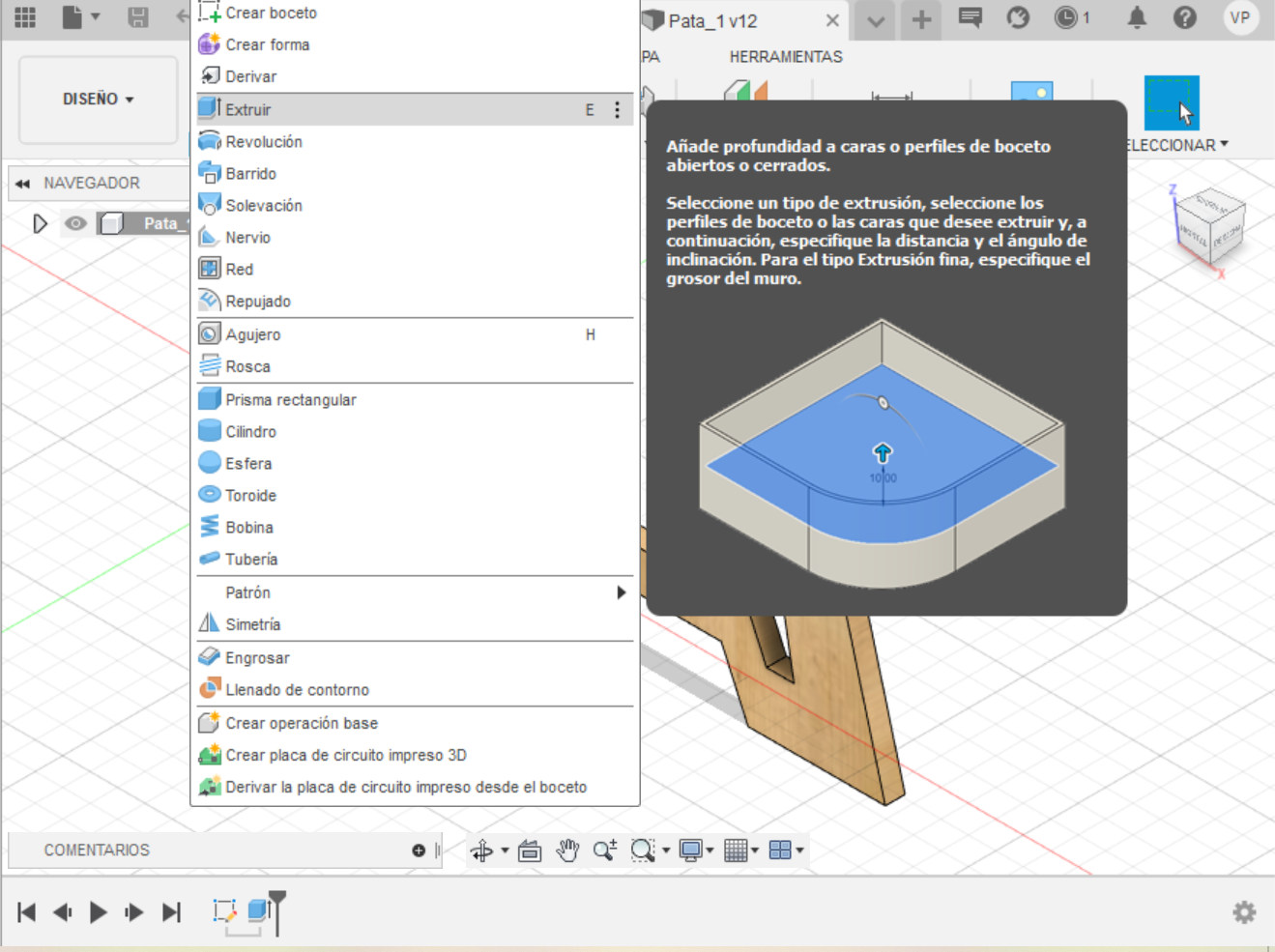

2. Una vez centrada la figura nos dirigimos al apartado de crear y escogemos la herramienta extruir y desplazamos la figura con una profundidad de 18mm y damos enter.
3. Finalizada esta parte, nos dirigimos a la parte de modificar y escogemos la herramienta aspecto
4. En la parte de "Aplicar a:" seleccionamos Cuerpos/componentes
5. En la parte de Biblioteca podemos seleccionar muchos materiales, en este caso, nos dirigiremos a la parte de madera y le damos clic, posteriormente hacemos clic en bambú claro y arrastramos al objeto para que se aplique.
6. Para finalizar le damos a guardar y aceptar(se recomienda ir guardando mientras se desarrolla).

Estos fueron todos los pasos para realizar la Pata 1

Antes de iniciar con esta parte debemos crear otro archivo y guardarlo como Pata 2 para organizarlo, posteriormente, nos dirigimos al apartado de crear y creamos un boceto. Una vez realizada esta parte podemos continuar con los pasos.

1. Escogemos la herramienta línea, presionamos clic en un punto cualquiera como punto de inicio y horizontalmente (0 grados) hacia la izquierda dimensionamos la línea con una medida de 125mm (podemos arrastrar la línea o escribir 125 con el teclado) y hacemos clic.
2. Luego con una dirección vertical hacia arriba y con una inclinación hacia la derecha de 75°, realizamos una línea de 220mm y hacemos clic.
3. Posteriormente, nos movemos a la derecha horizontalmente y realizamos una línea de 18mm y presionamos clic.
4. Seguidamente, realizamos una línea de 18mm vertical hacia arriba y hacemos clic.
5. Nuevamente realizamos una línea de 18mm horizontalmente hacia la derecha y ponemos clic.
6. Luego con una dirección vertical hacia abajo, realizamos una línea de 18mm y hacemos clic
7. .Volvemos a hacer una línea horizontal hacia la derecha de 18mm y damos clic.
8. Con dirección vertical hacia abajo y con una inclinación a la izquierda de 100° realizamos una línea de 160mm y damos clic.
9. Realizamos otra línea horizontal a la derecha de 25mm y damos clic.
10. Con dirección vertical hacia arriba y con una inclinación a la derecha de 114° realizamos una línea de 40mm y damos clic.
11. Luego, con una dirección horizontal a la derecha de 115.978 mm hacemos una línea y le damos clic.
12. Realizamos una línea vertical hacia abajo de 18mm y seguido realizamos otra horizontal a la derecha
13. Luego, realizamos una línea vertical hacia arriba de 18mm.
14. Después, realizamos una línea horizontal hacia la derecha de 115.978mm
15. Seguidamente hacemos una línea con dirección vertical hacia abajo y con inclinación hacia la derecha de 66°.
16. Posteriormente con dirección horizontal a la derecha, realizamos una línea de 25mm
17. .Ahora realizamos una línea vertical inclinada a la izquierda a 80° y con una medida de 160mm.
18. Luego con una dirección horizontal a la derecha realizamos una línea de 18 mm
19. Seguidamente hacemos una línea de 18 mm vertical hacia arriba con una medida de 18 mm y volvemos a hacer una línea horizontal hacia la derecha de 18mm.
20. Volvemos a hacer una línea vertical hacia abajo de 18mm y una horizontal a la derecha de 18 mm.
21. Ahora, con una dirección vertical hacia abajo y con una inclinación de 75° realizamos una línea de 220mm.
22. Posteriormente, con una dirección horizontal a la izquierda realizamos una línea de 125mm.
23. Luego con una dirección vertical hacia arriba y con inclinación hacia la izquierda de 114°, realizamos una línea de 60mm.
24. Luego con dirección vertical a la izquierda realizamos una línea de 200 mm.
25. Para finalizar, cerramos la figura creando una ultima línea y la unimos con la primera presionando donde iniciamos.
26. Presionamos en terminar boceto.

En esta parte del instructable explicaré como darle un aspecto a la figura que realizamos y como darle forma en 3d.

Para empezar con esta parte del instructable debemos de confirmar que nuestro boceto ha sido terminado y debemos verificar también que la figura aparezca sombreada de azul como en la imagen. Una vez confirmado esto podemos continuar con los siguientes pasos:

1. Para realizar la figura en 3d, primero debemos dirigirnos a la parte superior derecha y centrar la figura en el icono de la casita que aparece en la figura del cubo.
2. Una vez centrada la figura nos dirigimos al apartado de crear y escogemos la herramienta extruir y desplazamos la figura con una profundidad de 18mm y damos enter.
3. Finalizada esta parte, nos dirigimos a la parte de modificar y escogemos la herramienta aspecto
4. En la parte de "Aplicar a:" seleccionamos Cuerpos/componentes
5. En la parte de Biblioteca podemos seleccionar muchos materiales, en este caso, nos dirigiremos a la parte de madera y le damos clic, posteriormente hacemos clic en bambú claro y arrastramos al objeto para que se aplique.
6. Para finalizar le damos a guardar y aceptar(se recomienda ir guardando mientras se desarrolla).

Estos fueron todos los pasos para realizar la Pata 2.

Para realizar la cara circular, primero debemos crear un nuevo archivo y guardarlo con el nombre de Cara circular, para empezar como en las anteriores partes de la mesa, debemos crear un boceto antes de realizar los pasos. Una vez creado el boceto podemos iniciar a realizar nuestra Cara.

Primera Parte

1. Para empezar nos dirigimos a la parte de crear, escogemos la herramienta círculo, le damos clic en círculo por diámetro y creamos un circulo de 450mm de diámetro.
2. Desde el centro del círculo creamos una línea vertical hacia abajo inclinada a la derecha con 45° de 150mm que nos va a servir de referencia para realizar el primer cuadrado para la conexión de las patas con la Cara.
3. Posteriormente una línea horizontal a la izquierda de 90° y con una medida de 18mm.
4. Seguidamente hacemos una línea vertical hacia abajo de 18 mm con 90° nuevamente.
5. Volvemos a hacer una línea de 90° con una dimensión de 18mm a la derecha.
6. Y finalmente unimos la ultima línea con la primera línea de 18mm que realizamos.
7. Para finalizar el primer cuadrado cortamos la línea de 150mm que realizamos al inicio como referencia.

Segunda Parte

1. Desde el centro del círculo volvemos a crear una línea vertical hacia abajo inclinada a la izquierda con 134.1° de 165.483mm que nos va a servir de referencia para realizar el segundo cuadrado para la conexión de las patas con la Cara.
2. Posteriormente una línea horizontal a la izquierda de 90° y con una medida de 18mm.
3. Seguidamente hacemos una línea vertical hacia abajo de 18 mm con 90° nuevamente.
4. Volvemos a hacer una línea de 90° con una dimensión de 18mm a la derecha.
5. Y finalmente unimos la ultima línea con la primera línea de 18mm que realizamos.
6. Para finalizar el primer cuadrado cortamos la línea de 165.483mm que realizamos al inicio como referencia.

Tercera Parte

1. Desde el centro del círculo volvemos a crear una línea vertical hacia arriba inclinada a la izquierda con 135° de 162.928mm que nos va a servir de referencia para realizar el tercer cuadrado para la conexión de las patas con la Cara.
2. Posteriormente una línea horizontal a la izquierda de 90° y con una medida de 18mm.
3. Seguidamente hacemos una línea vertical hacia arriba de 18 mm con 90° nuevamente.
4. Volvemos a hacer una línea de 90° con una dimensión de 18mm a la derecha.
5. Y finalmente unimos la ultima línea con la primera línea de 18mm que realizamos.
6. Para finalizar el primer cuadrado cortamos la línea de 162.928mm que realizamos al inicio como referencia.

Cuarta Parte

1. Desde el centro del círculo volvemos a crear una línea vertical hacia arriba inclinada a la izquierda con 44° de 147.486mm que nos va a servir de referencia para realizar el cuarto cuadrado para la conexión de las patas con la Cara.
2. Posteriormente una línea horizontal a la izquierda de 90° y con una medida de 18mm.
3. Seguidamente hacemos una línea vertical hacia la derecha de 18 mm con 90° nuevamente.
4. Volvemos a hacer una línea de 90° con una dimensión de 18mm a la derecha.
5. Y finalmente unimos la ultima línea con la primera línea de 18mm que realizamos.
6. Para finalizar el primer cuadrado cortamos la línea de 147.486mm que realizamos al inicio como referencia.
7. Por último damos en terminar boceto y listo.

El circulo debe quedar con cuatro cuadrados que es donde van a encajar las patas de la mesa.

En esta parte del instructable explicaré como darle un aspecto a la figura que realizamos y como darle forma en 3d.

Para empezar con esta parte del instructable debemos de confirmar que nuestro boceto ha sido terminado y debemos verificar también que la figura aparezca sombreada de azul como en la imagen. Una vez confirmado esto podemos continuar con los siguientes pasos:

1. Para realizar la figura en 3d, primero debemos dirigirnos a la parte superior derecha y centrar la figura en el icono de la casita que aparece en la figura del cubo.
2. Una vez centrada la figura nos dirigimos al apartado de crear y escogemos la herramienta extruir y desplazamos la figura con una profundidad de 18mm y damos enter.
3. Finalizada esta parte, nos dirigimos a la parte de modificar y escogemos la herramienta aspecto
4. En la parte de "Aplicar a:" seleccionamos Cuerpos/componentes
5. En la parte de Biblioteca podemos seleccionar muchos materiales, en este caso, nos dirigiremos a la parte de madera y le damos clic, posteriormente hacemos clic en nogal y arrastramos al objeto para que se aplique.
6. Para finalizar le damos a guardar y aceptar(se recomienda ir guardando mientras se desarrolla).

En esta parte del instructable realizaremos el ensamblaje de las figuras que realizamos anteriormente para verificar que todo este correctamente.

Para empezar a ensamblar las caras, creamos un nuevo diseño y lo guardamos con el nombre de ensamble.

1. Una vez realizado lo anterior, nos dirigimos sobre la Pata 1 con el mouse, le damos clic derecho y escogemos la opción "insertar en el diseño actual" y le damos aceptar.
2. Como segundo punto, insertamos de la misma forma la Pata 2, pero, esta vez la movemos con las herramientas para movilizar , de tal forma que se encuentre debajo de la Pata 1y le damos aceptar.
3. Ahora procederemos a ensamblar las 2 patas, para una mejor visión nos arrastramos con la herramienta de navegación que se encuentra en la parte inferior del programa. Comenzamos dirigiéndonos a la parte de ensamblar y escogemos la herramienta unión(imagen de referencia), para ensamblar escogemos como componente 1, el punto medio de la arista del objeto que queremos que se mueva en nuestro caso la Pata 2y como componente 2 escogemos el punto medio de la arista del objeto en el que queremos que se una (Pata 1), finalmente ponemos aceptar y volvemos a la vista panorámica presionando en la casita.
4. Para finalizar, insertamos la Cara Circular la movemos a la base superior del objeto y navegamos para una mejor visualización, escogemos la herramienta unión y ensamblamos la Cara Circular con una de las partes superiores de las patas 1 y 2.
5. Guardamos.

Si todo esta correcto la figura debe quedar como en la imagen principal

Para pasar a la parte del Easel primero debemos tener nuestras partes Pata 1, Pata 2 y Cara Circular en archivos DXF

Para poder realizar el archivo DXF, nos dirigiremos a nuestra Pata 1,la abrimos y luego nos dirigimos a la carpeta de bocetos y selecciona la última configuración de bocetos y daremos click izquierdo y selecciona la opción de guardar como DXF. (Se recomienda guardar con un nombre y en un lugar donde podemos encontrar el archivo fácilmente).Haremos lo mismo con las otras partes Pata 2 y Cara Circular.

Usaremos Easel para el corte de la mesa.

1. Para empezar a usarlo debemos dirigirnos a google y buscamos inventables(https://www.inventables.com/)
2. Posteriormente escogemos EASEL
3. Luego nos inscribimos para obtener una prueba gratuita de 30 días o en caso contrario si se desea accedemos a la versión de paga(no es necesario).
4. Una vez registrado te llevara directo a una ventana de explicación del programa que nos ayudará para conocer el programa.

En esta parte del instructable empezaremos a usar el easel para el corte de nuestra mesa.

Configuraciones de la superficie

1. Primero en cambiaremos el inch por mm.
2. Luego configuraremos el tamaño y el tipo de material que trabajaremos, para esto daremos clic en la parte derecha como se muestra en la imagen.
3. Una vez abierto desactivamos el "Enable tiling" y escribirás en el recuadro de "With (x)" y pondremos la medida de 2200 mm. Luego en recuadro de “Length (y)” y colocaremos la medida 800mm, para finalizar, escribimos en “Thickness (z)” la medida de 18 mm. Y por ultimo escogeremos en tipo de material “Birch Plywood”.

Importación de los archivos DXF

1. Primero nos dirigimos al símbolo de importar y daremos clic en DXF Import 2.0
2. Aparecerá una ventana y daremos clic en la opción "Import".
3. Luego aparece otra ventana y daremos clic en "Upload file".
4. Luego daremos clic en "Select files to upload", y escogeremos las partes de la mesa que guardamos en el anterior paso en formato DXF.

Configuración de la profundidad del corte

1. Una vez importadas todas las partes de la mesa, empezaremos a configurar la potencia de corte de cada línea de las piezas por partes.
2. Para hacer esto, daremos clic en la línea de contorno de una pieza y seccionaremos la opción “CUT” y le daremos la potencia de -18mm.
3. Luego seleccionamos todo el diseño interno y le pondremos la potencia de -10mm.
4. Realizaremos esto en todas las partes de la mesa
5. Para saber si está bien configurado debemos fijarnos en el color que tienen las líneas pues: si es negro es que habrá corte, pero si su color es gris significa que habrá grabado.
6. Para saber cuanto tiempo demorará en realizar el trabajo, damos clic en simular y nos dará el tiempo estimado.
7. Por último, cuando terminemos de configurar, daremos clic en esculpir.

Eso es todo espero que les haya servido y gustado, muchas gracias.
