PC2-MESA PERSONALIZADA

¡HOLA A TODOS, ESTIMADOS INSTRUCTABLE'S!

En este instructable vamos a elaborar un proyecto muy divertido, el cual es una mesa personalizada, empleando el programa Fusion 360. Acompáñame a elaborar este trabajo.

• Fusion 360
• Computador
• Internet
• Mouse periférico
• Inventables
• Imágenes DXF

Antes de comenzar con la elaboración de las caras, el ensamblaje y la personalización; el programa Fusion 360 ya debe estar instalada y abierta en tu computador, además de crear un nuevo diseño para cada cara y guardarlo en una carpeta.

Pasos:

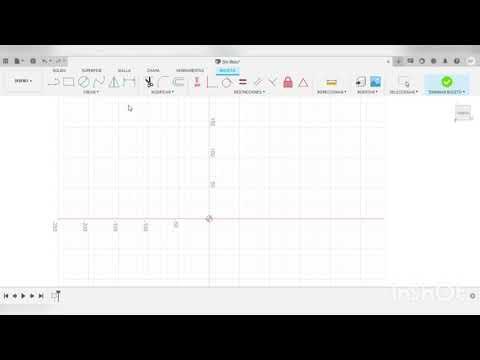

1. En primer lugar, con el mouse periférico se debe presionar en “Create Sketch”, luego se debe elegir una cara del plano, se recomienda seleccionar los ejes "X" y "Y".

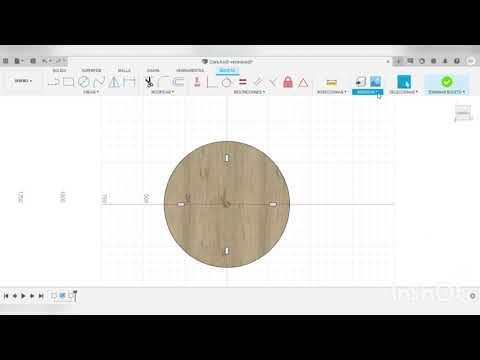

2. En segundo lugar, tenemos que crear un círculo con 750 mm de diámetro. Luego, se realiza una línea horizontal de 630 mm que nace del centro del círculo, y formamos un rectángulo de 18x40 mm. Consejos: Se recomienda escribir el tamaño de cada línea al momento que se realice una para evitar trazos con tamaños inexactos; también deben guiarse de la imagen de la cara A para realizarlo tal como se presenta. Además, en caso querer desaparecer las distancias de las líneas, se tiene que presionar “Show Dimensions”.
3. En último lugar, para evitar realizar de nuevo el rectángulo en los otros lados de la cara, se efectuará un reflejo, para ello, se creará una línea vertical en el centro de la circunferencia y dos líneas de 45° grados en los lados del rectángulo que se deben originar del centro. Posteriormente se presionará el botón de “Mirror o Simetría”, en la pestaña que se abre, se debe marcar en “seleccionar objetos” y empezar a elegir todas las líneas que conforman al rectángulo; luego presionar en “Mirror line” y elegir las líneas de referencia que hicimos, hasta hacer los 4 rectángulos. Después, presionar en “Finish Sketch”, en seguida se elige la opción “Extrude” y se le da a la figura un grosor de 18 mm. Consejos: En caso de querer agregar un color a la cara, se selecciona en “Appearance” y se elige el color de su preferencia. No se olvide guardar el trabajo y eliminar las líneas de referencia.

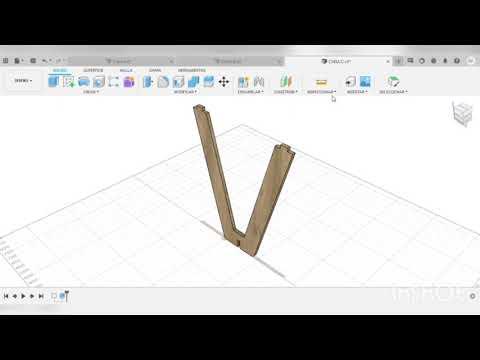

Se debe crear un nuevo diseño para realizar la cara B

Pasos:

1.En primer lugar, con el mouse periférico presionamos en “Create Sketch”, luego se debe elegir una cara del plano, se recomienda seleccionar los ejes "Z" y "Y".

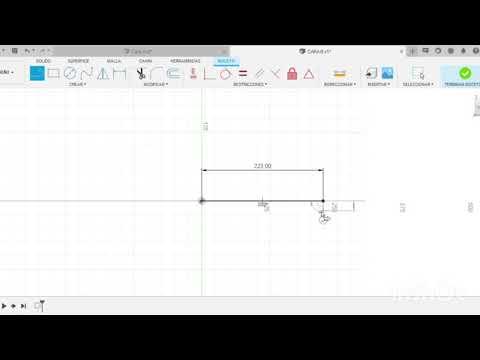

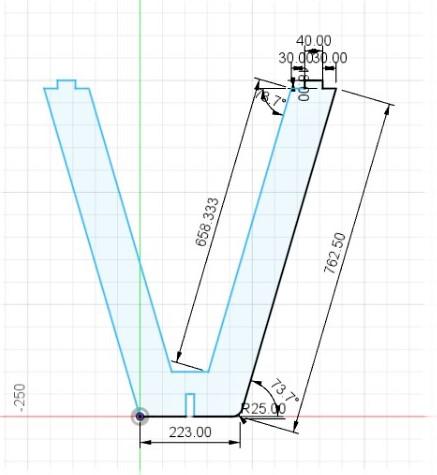

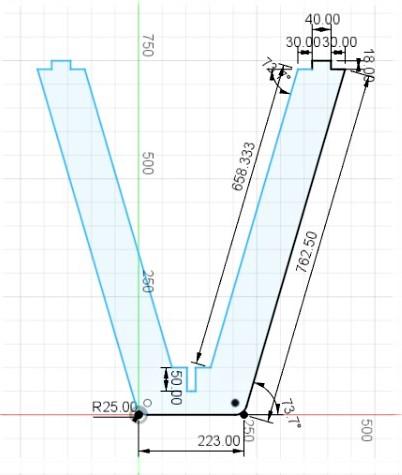

2.En segundo lugar, tenemos que seleccionar “Line”, posteriormente se debe hacer los siguientes trazos:

• Línea horizontal de 223 mm
• Línea diagonal de 762.5 mm con un ángulo de elevación 73,7°
• Línea horizontal de 30 mm
• Línea vertical de 18 mm
• Línea horizontal de 40 mm
• Línea vertical de 18 mm
• Línea horizontal de 30 mm
• Línea diagonal de 658,333 mm con un ángulo de depresión de 73,7°

Consejos: Se recomienda guiarse de la imagen de la cara B para realizarlo tal como se presenta.

3.En último lugar, se ejecutará un reflejo, para ello, se efectúa una línea vertical en el centro de la línea de 223 mm, se presionará el botón de simetría, en la pestaña que se abre, se debe marcar en “seleccionar objetos” y empezar a elegir todas las líneas; luego, presionar en “Mirror line” y elegir la línea de referencia, en seguida, se tenemos que cerrar la figura y crear un rectángulo en el medio de 50x18 mm. Posteriormente, con la herramienta “empalme” le damos a las esquinas una curva de 25 mm. Después, presionamos en “Finish Sketch”, en seguida se elige la opción “Extrude” y se le da a la figura un grosor de 18 mm. Consejo: No se olvide guardar el trabajo y eliminar las líneas de referencia.

Se debe crear un nuevo diseño para realizar la cara B.

Pasos:

1.En primer lugar, con el mouse periférico presionamos en “Create Sketch”, luego se debe elegir una cara del plano, se recomienda seleccionar los ejes "Z" y "X".

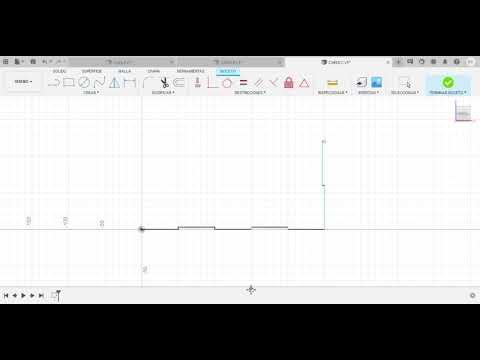

2.En segundo lugar, tenemos que seleccionar “Line”, posteriormente se debe hacer los siguientes trazos:

• Línea horizontal de 223 mm
• Línea diagonal de 762.5 mm con un ángulo de elevación 73,7°
• Línea horizontal de 30 mm
• Línea vertical de 18 mm
• Línea horizontal de 40 mm
• Línea vertical de 18 mm
• Línea horizontal de 30 mm
• Línea diagonal de 658,333 mm con un ángulo de depresión de 73,7°

Consejos: Se recomienda guiarse de la imagen de la cara B para realizarlo tal como se presenta.

3.En último lugar, se ejecutará un reflejo, para ello, se efectúa una línea vertical en el centro de la línea de 223 mm se presionará el botón de simetría, en la pestaña que se abre, se debe marcar en “seleccionar objetos” y empezar a elegir todas las líneas; luego presionar en “Mirror line” y elegir la línea de referencia, en seguida, se cierra la figura y crea un rectángulo de 50x18 mm en el medio de la línea de 223 mm. Posteriormente, con la herramienta “empalme” le damos a las esquinas una curva de 25 mm. Después, presionamos en “Finish Sketch”, en seguida se elige la opción “Extrude” y se le da a la figura un grosor de 18 mm. Consejo: No se olvide guardar el trabajo y eliminar las líneas de referencia.

Paso:

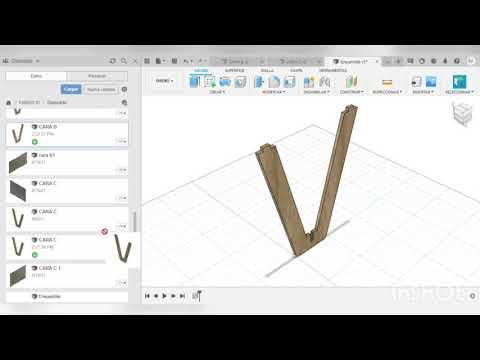

1. En primer lugar, se debe crear un nuevo diseño, donde se llevarán todas las caras que hemos desarrollado hasta el momento. Se recomienda colocar las caras en el siguiente orden: primero la cara B, segundo la cara C y tercero la cara A. Pero antes de incluir cada cara se debe realizar un ensamble. En el caso del ensamblaje, cuando ya se agregó la cara B y C, se debe presionar en “Joint”, luego se selecciona la arista superior de la cara C con la arista inferior de la cara B (entre sus dientes), de tal forma que se ensamblen (se debe presionar “OK” cuando ya se ha realizado el ensamble). Lo mismo sucede con la cara A, con la arista superior de la cara B y una de las aristas de la carea A, hasta formar una mesa. Consejos: Para poder elegir las aristas de cada cara sin dificultades, se sugiera mover o colocar cada cara en una posición conveniente. Además, que cuando se elige una arista para realizar el ensamble, se debe evitar presionarlo cuando te resulte un círculo recto, más bien debe ser inclinado.

Para este proceso, cada uno debe contar con imágenes en formato DXF, puede ser cualquier imagen de su preferencia.

Pasos:

1. En primer lugar, se debe abrir la cara A, presionando click derecho y escogiendo la opción “Create skectch”. Luego se inserta la imagen DXF en la cara A, para ello se debe presionar en “Insert” eligiendo canvas, al momento que se abre la imagen, se tiene que seleccionar la cara A (se debe que colocar la imagen en el medio).
2. En segundo lugar, se presiona en la herramienta “Spline”, seleccionando la primera opción, “Fit point spline”. Una vez que hemos elegido, debemos delinear el perímetro y espacios internos la imagen DXF. Luego cuando se culmine de delinear, se debe finalizar el Sketch, dándole al grabado 3mm. Consejos: En el archivo del ensamblado va a aparecer la modificación que hemos hecho en la cara, solo debemos presionar en el ícono de advertencia. También, se tiene que exportar todas las caras, incluyendo la cara que ha sido personalizado en DXF; por lo cual, se debe presionar en la última opción de Sketches y elegir la opción DXF.

Para comenzar con este paso, ya debemos tener una cuenta en este programa.

Pasos:

1. En primer lugar, debemos configurar el inventable de la siguiente forma:

• En la herramienta Machine se debe modificar los valores de X y Y a 800 mm cada uno.
• En Brich Plywood se tiene que cambiar las medidas por 800, 800 y 18 mm, respectivamente.
• En "Bit", la fresadora que vamos a utilizar es de 1/8 de diámetro.
• En "Cut Settings", se debe colocar en Feed rate 800 mm/min, Plunge rate 300 mm/min y Depth per pass 0.7 mm.

2. En segundo lugar, tenemos que importar las imágenes DXF de las caras en el inventable, al momento de descargarlo debemos asegurar que el tipo de línea que se utilice sea Joined. Consejo: Se debe ubicar la imagen en una buena posición en el inventable.

3. En tercer lugar, debemos realizar click en el contorno de la cara (el perímetro exterior), seleccionando 18 mm de corte y la opción de "Cut outside"; y los dientes que presenta la cara en su interior también se selecciona 18 mm de corte, pero se cambia la opción a "Cut inside". Posteriormente, en el caso del árbol se va realizar un grabado, por lo cual, cambiaremos el tamaño de corte a 3 mm y se selecciona "Clear out a pocket". Este proceso se realiza con todas las caras del soporte de celular. Consejos: Para todo lo que se refiere al perímetro de la cara, se utiliza "Cut outside"; en cambio, para los dientes interiores se usa "Cut inside".

4.Finalmente, en la parte inferior del programa debemos presionar en "simulate", para ver la simulación de cómo la fresadora realizaría las caras, además de mostrar el tiempo que demora en cada cara.
