PC2: ESCRITORIO SIN TORNILLOS!

En este tutorial fabricaremos un proyecto sencillo y muy didáctico de hacer en casa, aprovechando la situación del COVID-19 y en todo caso la mayoría necesitamos de un escritorio para poder realizar nuestros trabajos o estudiar el día de hoy aprenderás a realizar un ESCRITORIO SIN TORNILLOS.

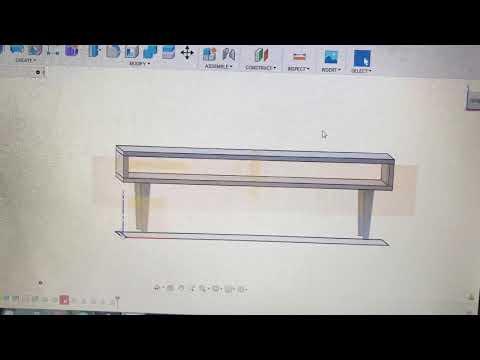

En lo aprendido en clase, usaremos FUSION 360 para poder desarrollar el proyecto, click en el link: https://www.autodesk.com/products/fusion-360/over... ¡para poder descargarlo! Una vez instalada y abierta en tu pantalla, !veamos cuales son nuestros pasos a seguir!... Puedes revisar el avance del dispensador de alcohol en gel en el video que te dejo aquí.

- Internet

- Fusion 360

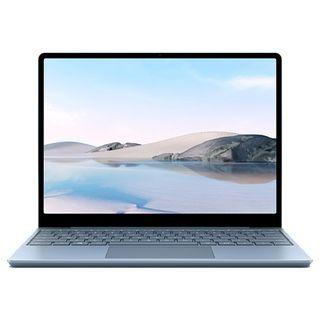

- Computador

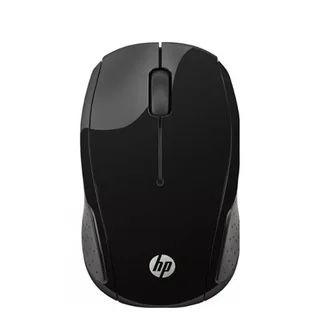

- Mouse periférico

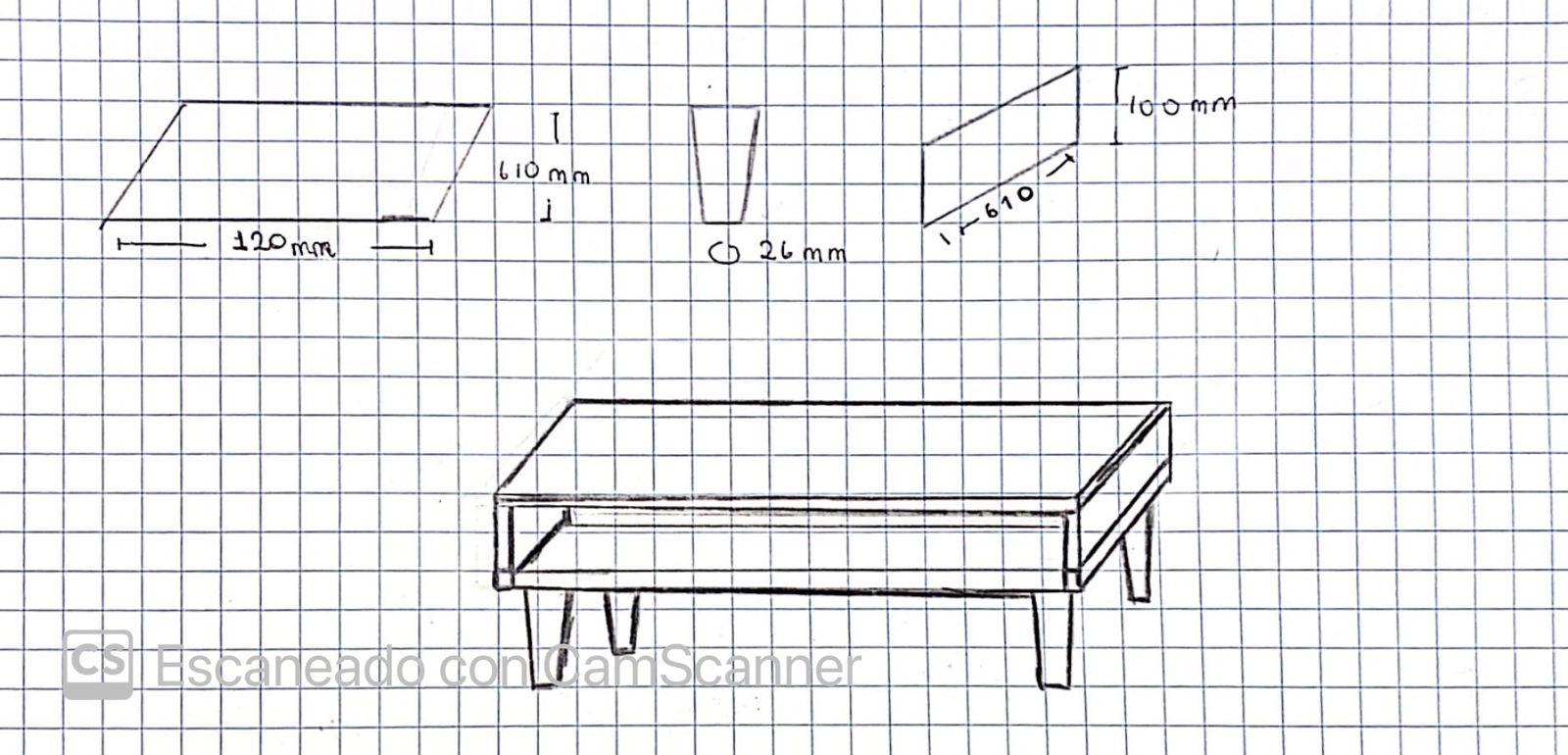

- Plantillas del escritorio sin tornillos

¡Este paso es uno de los mas sencillos!

1. Vamos a comenzar creando un nuevo diseño y lo guardaremos con el nombre "Tabla mesa” (se ubica en la parte superior).

2. Nuestro siguiente paso es escoger la cara "bottom" en los ejes "X” y "Y", luego seleccionamos "line" (se ubica en la barra de herramientas superior) en el punto medio de nuestro eje, se traza un rectángulo de 1220 mm x 610 mm. 6. Como ultimo paso en el STEP 1: TABLA MESA, pulsamos en “finish Sketch”, luego en “extrude 1”, seleccionando en “edit feature” presionamos todos los rectángulos que hemos formado, poniendo un grosor de 20 mm, finalizando presionamos en “finish Sketch”. !Puedes personalizarlo a tu gusto dándole click derecho al objeto y pulsando "appearance"!

Los pasos a realizar son muy parecidos a *TABLA ESCRITORIO *

1. Vamos a comenzar creando un nuevo diseño en el mismo plano anterior daremos click en browser, otro click izquierdo y seleccionaremos “new component”, lo guardaremos con el nombre "BASE DE MESA" (se ubica en la parte superior).

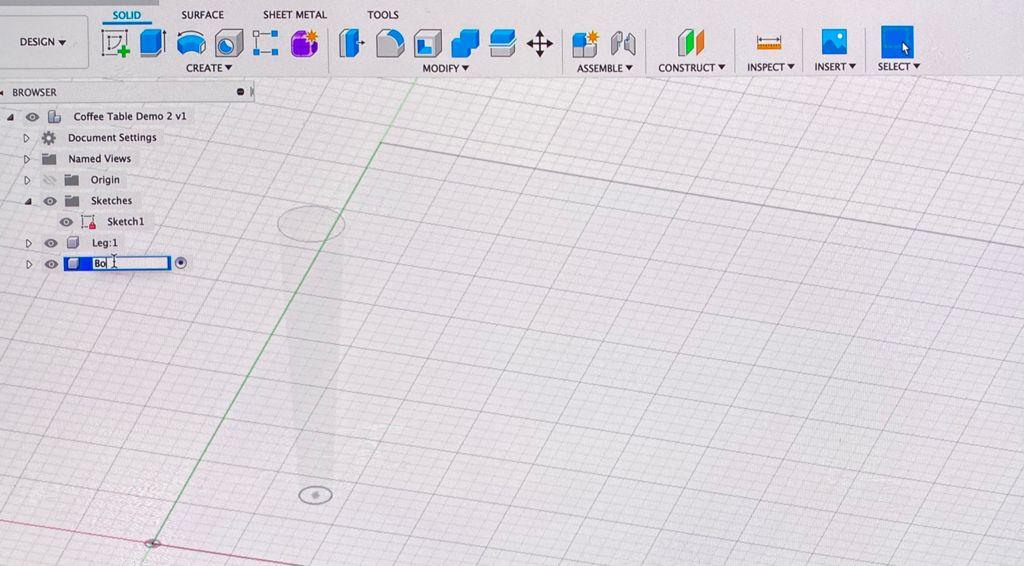

2. Nuestro siguiente paso es escoger la cara "bottom" o ejes "X" y "Y", luego seleccionamos "sketch" (se ubica en la barra de herramientas superior) y pulsamos “center diameter circle”, se traza la circunferencia de 26 mm de diámetro; Aproximadamente en una esquina del rectángulo, la separación horizontal con respecto a un lado del rectando es 102 mm y vertical de 102 mm. }

3. Enseguida de hacer nuestra circunferencia, daremos click en “finish sketch” seleccionamos “extrude”, solo pulsaremos el círculo que acabamos de hacer. Le damos 152 mm de altitud, en la barra de herramientas donde dice “taper angle” pondremos 3 deg.

4. Como ultimo paso en el STEP 1: CARA B, pulsamos en “finish sketch”. !Puedes personalizarlo a tu gusto dándole click derecho al objeto y pulsando "appearance"!

1. Vamos a comenzar creando un nuevo diseño en el mismo plano anterior daremos click en browser, otro click izquierdo y seleccionaremos “new component”, lo guardaremos con el nombre "ALTURA DE ESCRITORIO" (se ubica en la parte superior).

2. En nuestro mismo sketch de tabla de escritorio, en la parte izquierda de la tabla trazaremos un rectángulo con un grosor de 20 mm.

3. Pasamos a darle en “extrude” le damos click a la barra que acabamos de realizar; En la barra de extrude, pulsaremos en start la opción “from object” y seleccionamos nuestra tabla de escritorio pero la cara “top” para que nuestra barra pueda estar encima del escritorio y se forme como un cajoncito, el grosor debe ser de 100 mm. !Puedes personalizarlo a tu gusto dándole click derecho al objeto y pulsando "appearance"!

Ahora que tenemos la base y parte del escritorio, nos faltaría realizar la otra mitad como son las bases del escritorio, además de la otra parte para realizar un espacio abierto. Aunque los pasos son bastantes simples, para poder hacerlo de una manera más práctica utilizaremos nuestra herramienta "CONSTRUCT" y "MIRROR"

1. Empezaremos creando las otras tres patas o bases de nuestro escritorio, pulsaremos "construct" en la barra que aparece le damos click a "midplane" y solo pulsamos los dos bordes verticales de la tabla de escritorio (step 1). Nos aparecerá una barra naranja justo en el medio de la tabla. Repetiremos el proceso, esta vez en los bordes horizontales de la tabla, nos aparecerá las franjas como perpendiculares.

2. Pasaremos a darle en "mirror" a la única base que tenemos y le damos click en la barra naranja vertical, automáticamente saldrá otra base en el lado derecho de la tabla. Ahora nuevamente le damos "mirror" a las dos patas y seleccionaremos la franja naranja horizontal, como podemos observar ya tenemos las 4 bases del escritorio.

3. Para realizar el tope del escritorio superior, debemos darle en "construct" en la barra que aparece le damos click a "midplane" y solo pulsamos los dos bordes de grosor de nuestro espacio abierto (step 3 ). Nos aparecerá una barra naranja justo en el medio de la tabla.

4. Pasaremos a darle en "mirror" y le damos click en la barra naranja que acabamos de realizar, nos aparece atomaticamente la tabla 2 en justo arriba de los espacios abiertos.

5. Finalizando presionamos en “finish Sketch”.

!Puedes personalizarlo a tu gusto dándole click derecho al objeto y pulsando "appearance"!

Estos son los resultados finales para que puedas armar tu escritorio, tan solo imprimiendo en 3D puedes hacerlo con pegamento, para mejor resultados, es minimalista y muy cómodo de armar.
