PC1 - LETRERO LUMINOSO PARA ESCRITORIO

Bienvenidos a todos, en este instructable vamos a desarrollar un letrero luminoso para escritorio. En esta guía se ofrecerán todos los materiales, medidas, pasos y un VIDEO de guía, necesarios para realizar tu propio letrero luminoso. Todos los pasos tienen imágenes con las que se puede guiar.

• Fusion 360
• Rdworks
• Computadora
• Ratón

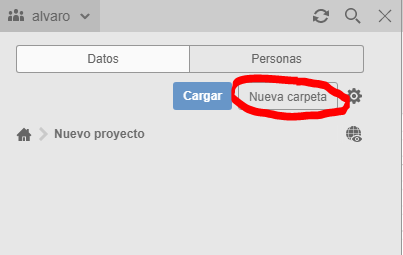

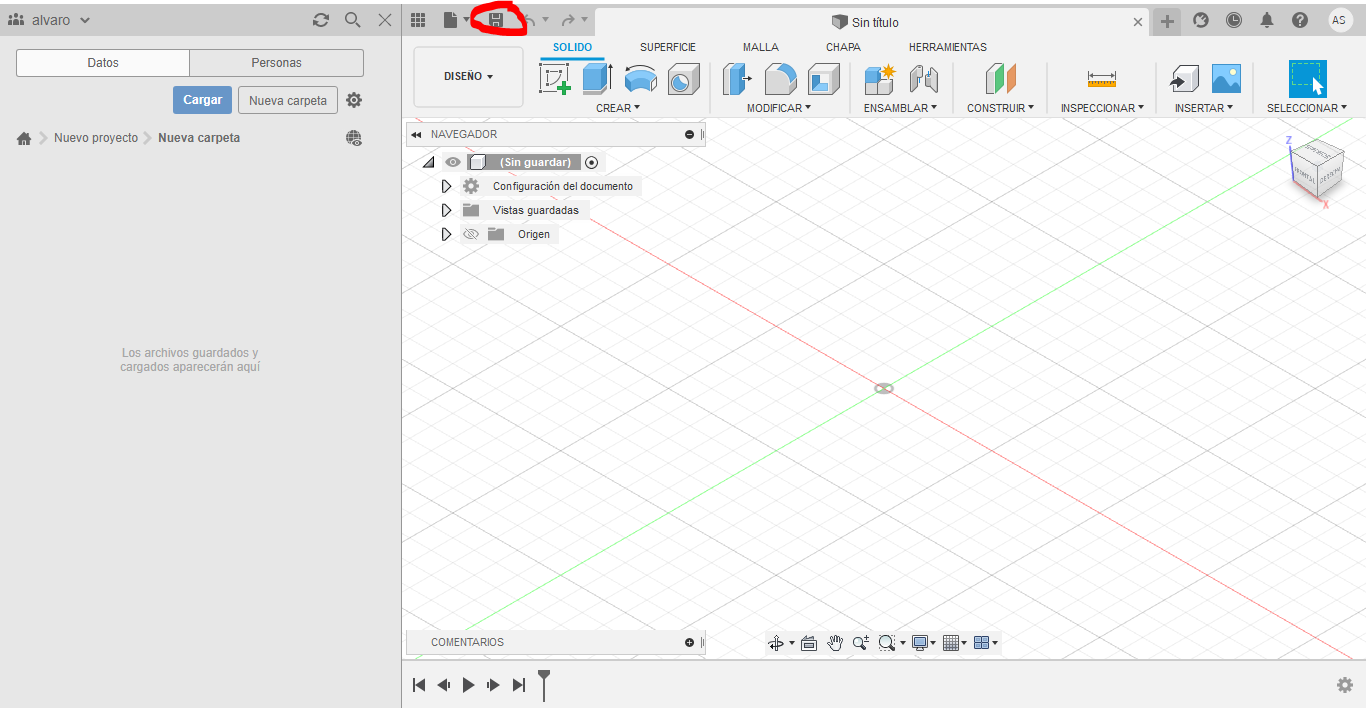

Una vez que hayamos descargado el Fusion 360 y ejecutemos el programa, hagamos clic en "Nuevo Proyecto", luego debemos una carpeta haciendo clic en la opción "Nueva Carpeta". Después de esto damos clic en "Guardar" para que nuestro archivo se guarde en la carpeta que creamos.

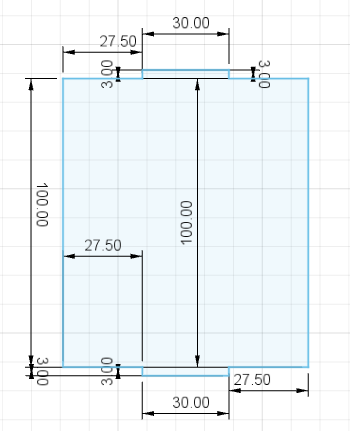

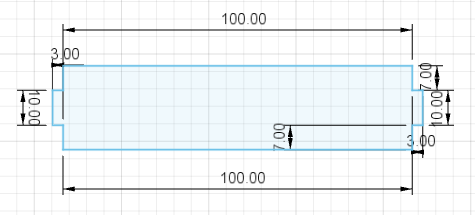

Primero debemos crear un boceto dando clic en esta misma opción, damos clic en la cara frontal nos llevará a un plano, hacemos clic en la opción de creación de líneas ubicadas en la zona "Crear" y realizamos líneas con las medidas mostradas en las imágenes .

Para facilitarnos el trabajo podemos hacer un conjunto de líneas horizontales y otro vertical para luego crear una línea de construcción al ce ntro de cda grupo de líneas y duplicar cada grupo de líneas usando la opción "Simetría" ubicada en la zona "Crear".

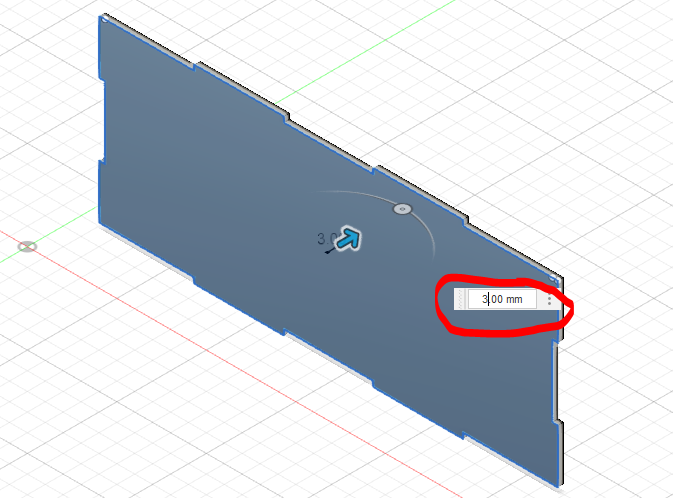

Una vez realizado el paso 2 nos dirigimos a la opción "home" ubicado en la parte superior de la pantalla, para tener una visión amplia de la cara A. Luego, nos dirigimos a "Crear" y damos clic en la opción "Extruir" nos aparecerá una echa con la que podremos determinar el grosor de nuestra cara A, el cual debe tener 3mm. No olviden guardar el proyecto constantemente.

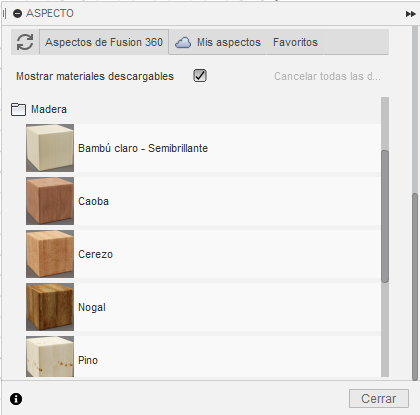

Para poder elegirle un material a nuestra cara, debemos hacer clic en la opción "Aspecto" ubicado en la zona "Modificar", esto abrirá una ventana en la que escogeremos la opción "Cuerpos / Componentes", luego al bajar notaremos distintos materiales de los cuales tienes que elegir uno para la cara A. Una vez terminado damos clic en cerrar. Con esto terminaríamos la cara A.

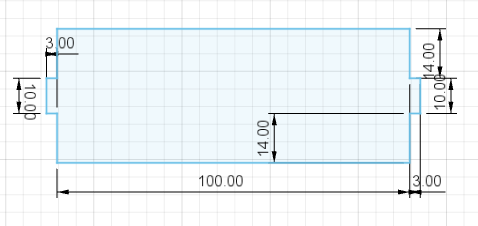

Según las medidas mostradas en las imágenes, hacer lo explicado en el paso 2. Y no olvidar guardar el progreso.

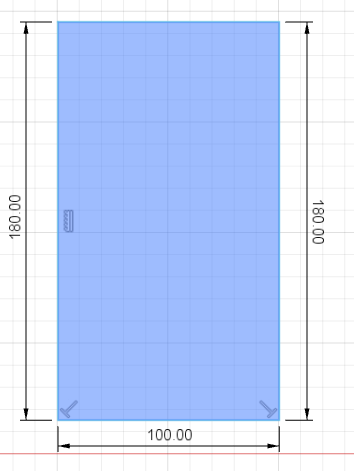

Para realizar el panel creamos un nuevo boceto con las medidas mostradas en la imagen.

Para realizar el diseño del panel, despues de hacer el boceto tenemos que hacer clic derecho sobre el boceto y le damos a la opcion boceto crear.

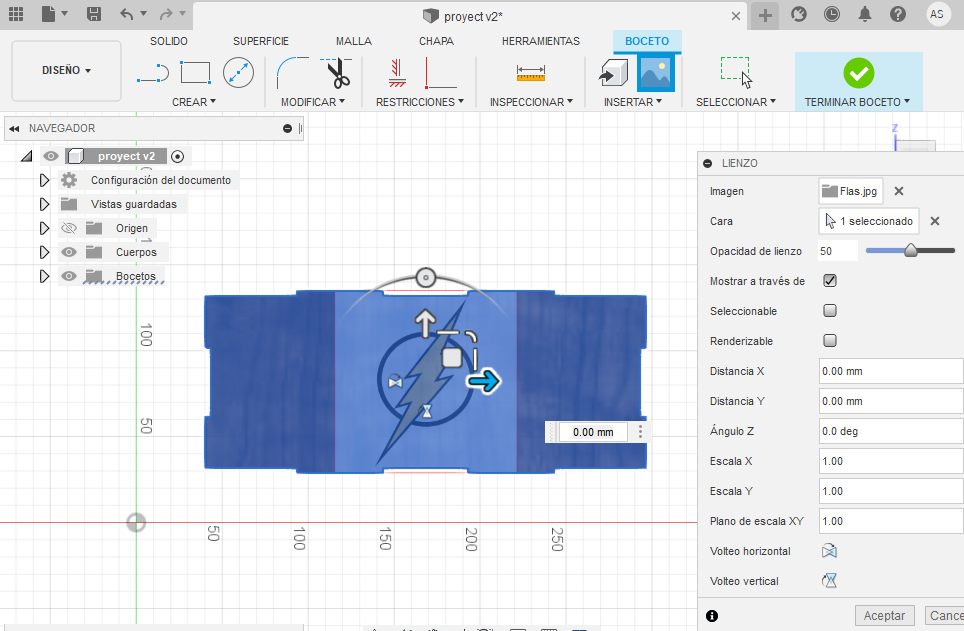

Despues nos dirigimos a google y buscamos una imagen para colocar en nuestro panel. Una vez la tengamos descargada, le damos en la opcion insertar y luego a la opcion lienzo.

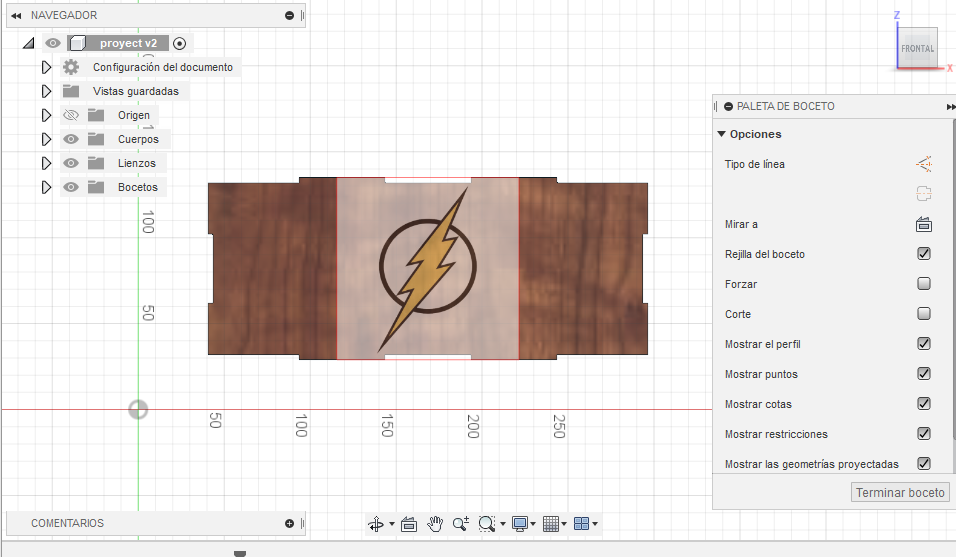

Bordeamos la imagen cuidadosamente con la herramienta SPLINE, y cuando terminemos le damos a la opcion terminar boceto.

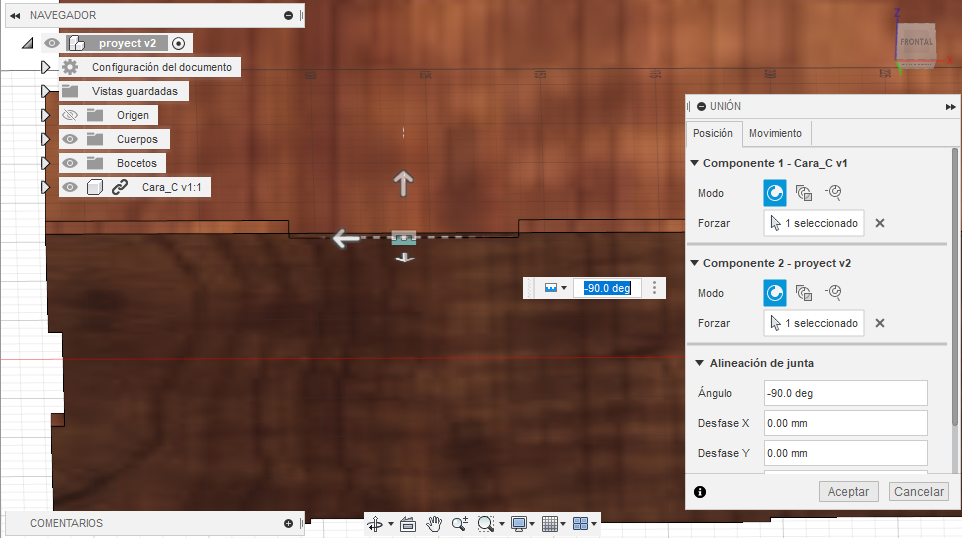

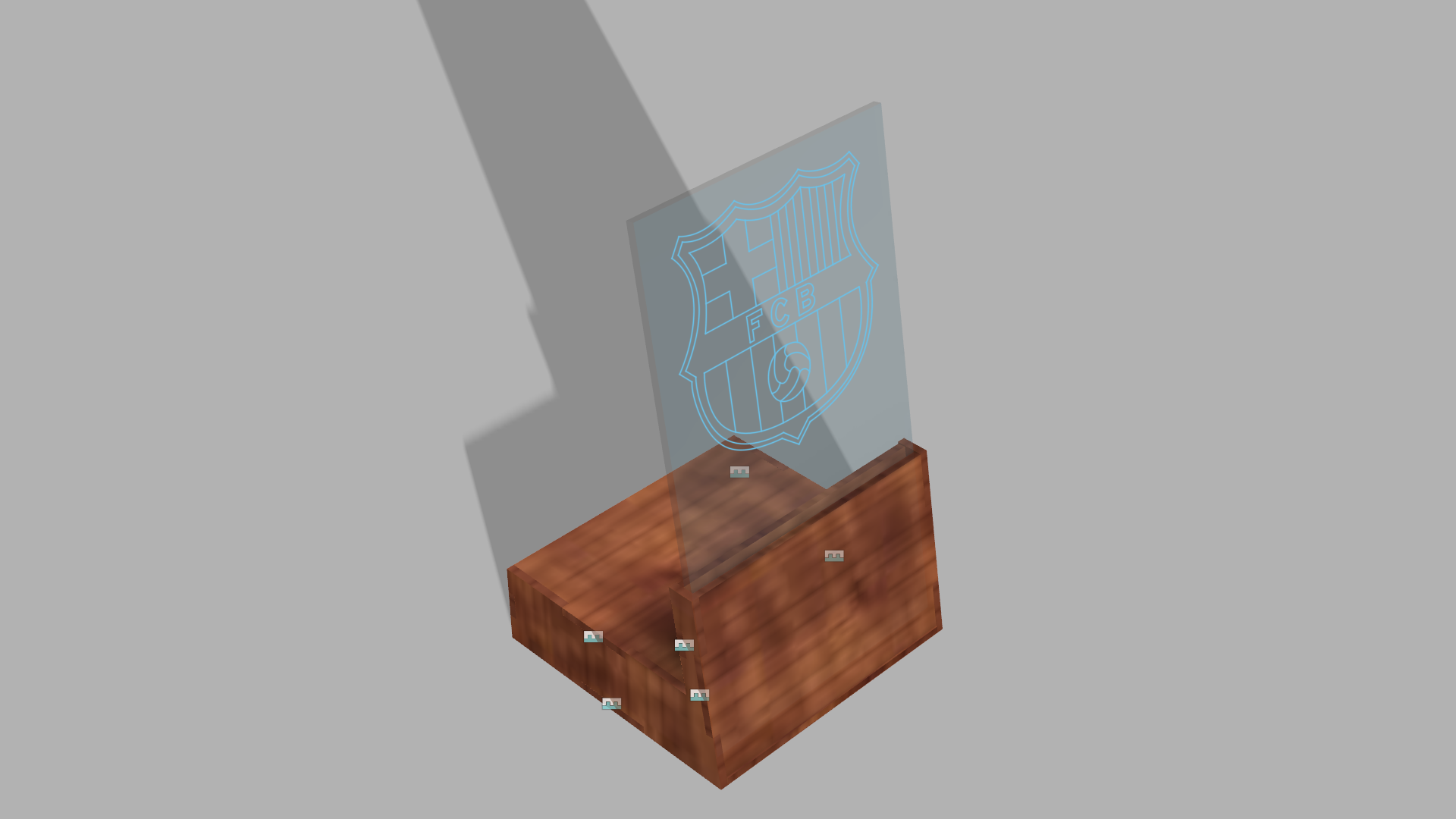

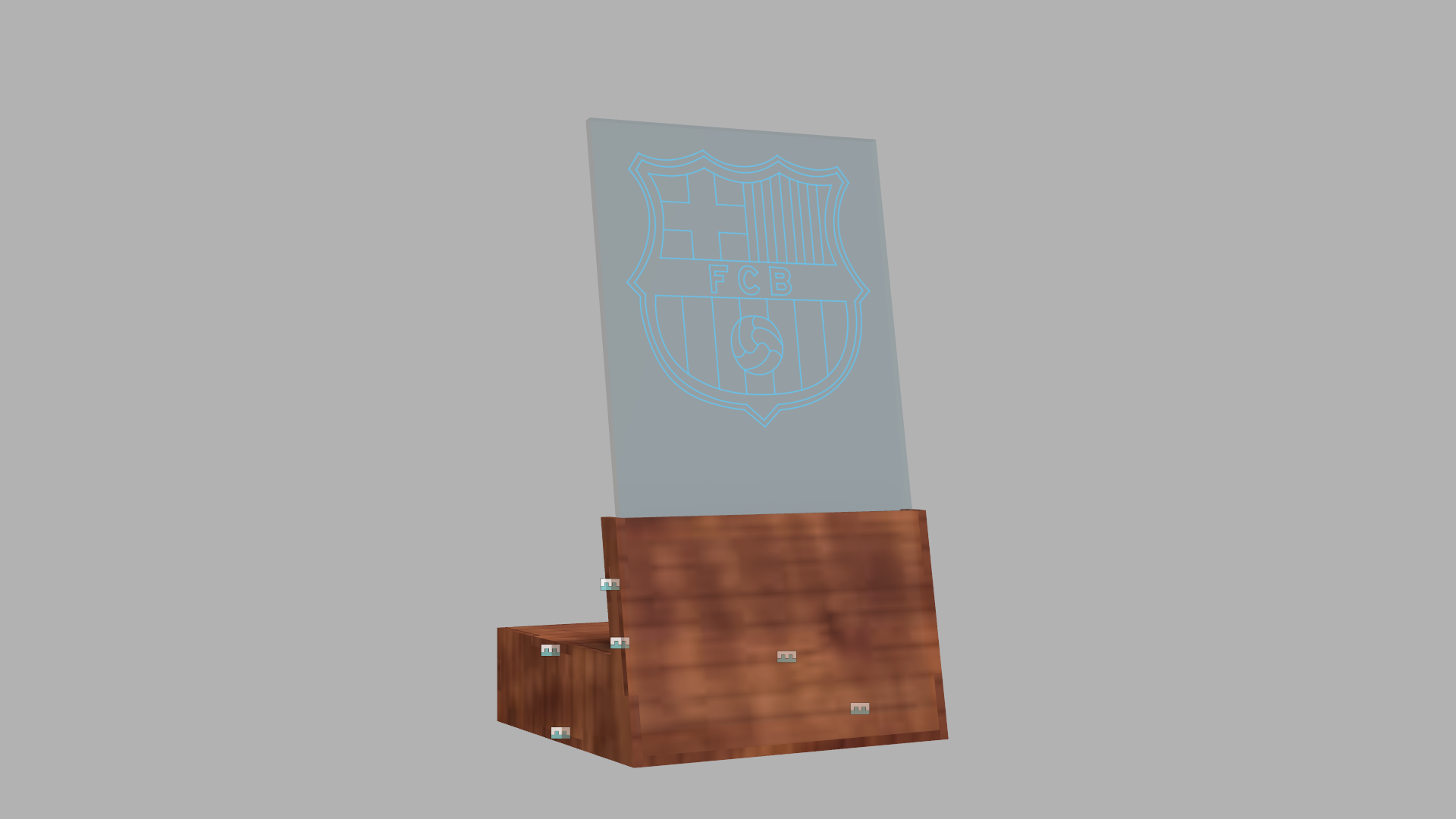

Cuando tengamos las caras debemos realizar el ensamblaje, damos clic derecho sobre el archivo de alguna cara, rotamos la cara en el caso de que la tengamos en vertical, y para realizar el ensamblaje debemos de dirigirnos a la zona " Ensamblar" y damos clic en la opción de "Unión", nos permitirá unir los puntos de las caras que deseemos, damos clic en un punto externo de la última cara recientemente insertada y otro clic en un punto interno de la cara anteriormente insertada, automaticamente se unirán. Realizamos este mismo proceso con el resto de caras formando el letrero.
