PC1 DISPENSADOR DE ALCOHOL GEL

Holaa!

El proyecto que vamos a elaborar una continuación es un dispensador de gel de alcohol, y en la situación sanitaria que nos encontramos a ser muy importante su uso.

aprenderemos como crearlo con pasos detallados.

comencemos! : 3

• una computadora o laptop
• un mouse como periférico
• Fusion 360
• Internet
• alcohol en gel

• Antes tenemos que crear un nuevo folder y poner el nombre del proyecto, entonces allí adjuntaremos las caras de nuestro dispensador.
• En la parte superior se encuentra una barra, seleccionamos el icono "crear croquis", luego nos ubicamos entre los ejes "z" y "x".

1.Para comenzar la figura necesitamos ubicar el centro del eje y crear una línea de 126mm (→), luego con una de 28mm (↑) y 3mm (←) y tendremos la primera secuencia y siguiendo con 28mm (↑) pero esta vez 3 mm (→).

2. repetir el paso 2 y 3 en ese mismo orden y con 28 mm (↑) estaremos culminando el primer lado.

3.para terminar la parte superior se necesita una línea de 126mm (←), continuamos con 28mm (↓) y 3mm (→) otros 28mm (↓) pero con 3mm (←) ..

4.repetimos el paso 7 y 8 en ese mismo orden.

5.para luego terminar con 28mm (↓) y se cerrará la figura.

1. para ubicar el inicio de los vacíos en la parte baja es 15mm (↑) y 12mm (←) comenzando del centro de la línea inferior

2. 3mm (↑) y 24mm (←) son las medidas del pequeño recuadro

3. guiándose del 15mm (↑), hacer una línea de 12mm (→) y crear el mismo cuadro pero con 24mm (→)

4. para finalizar en la parte superior se encuentra un icono que dice Extrude (e) que solidificará nuestra figura y la medida del grosor es 3mm.

• Terminamos la "Cara_A"

:3 yeeei! ~

1. Primero ubicamos el eje y partimos de allí con una línea de 28mm (→), luego con una de 3mm (↓) y se genera una secuencia al igual que en la cara_A

2. Continuamos con 28mm (→) pero esta vez con 3mm (↑), repetimos el paso 1 y 2 en ese mismo orden

3. para luego terminar el lado inferior con una línea de 28mm (→), con 60mm (↑) se genera el lado derecho de nuestra figura

4. Continuamos con una línea de 28mm (←) y 3mm (↑) y seguimos con 28mm (←) pero con 3mm (↓)

5. Repetimos el paso 7 y 8

6. Con 28mm (←) y 60mm (↓) cerramos la figura.

1. Para realizar la pequeña caja necesitamos ubicar el medio del 60mm (↓) que está en la

parte de la figura

2. Partiendo de allí con 15 mm (←)

3. Luego con 10mm (↑) y 3mm (←)

4. Como consecuencia 20mm (↓) y 3mm (→)

5. Luego en la barra superior utilizamos Extrude (e) y la figura se volverá un sólido,

al igual que en la Cara_A el grosor es de 3mm.

• Así culminamos la segunda cara, la "Cara_B".

* ¡Vamos bien! :3

1.Iniciamos con 24mm (→) desde el eje, seguido de 3mm (↓), 24mm (→) y 3mm ()

2.Repetimos el paso 1 y 2 y terminamos el lado con un 24mm (→)

3.Seguimos con una línea de 20mm (↑) y una de 3mm (→), otra vez con 20mm (↑) pero esta vez con 3mm (←) y culmina el lado con 20mm (↑)

4.Por simetría hacemos una línea de 24mm (←) y 3mm (↑), ahora solo es seguir la secuencia 24mm (←) y 3mm (↓)

5.Repites el paso 7 y 8 en ese orden y terminas el lado con una línea de 24mm (←)

1.sigue hacer una línea de 20mm (↓) y otra de 3mm (←)

2.luego una de 20 mm (↓), 3 mm (→),

3.una línea de 20mm (↓) y se cerrara la figura.

4.como ya íbamos haciendo con las demás caras, para convertir nuestra figura a 3D necesitamos seleccionar esta y buscar el icono de Extrude (e)

5.e igualmente tiene 3mm de grosor.

Finalizando así la "Cara_C"

¿Qué cuantas son? no desesperes ya casi terminamos :3

1. ubicamos el eje y hacemos una línea de 28mm (↑), luego una de 60mm ()
2. seguimos con 30 mm (↑), 40 mm (←), 88 mm ()
3. 40mm (→) y 30mm (↑) entonces cerramos la figura con 60mm (→)
4. ahora haremos unos pequeños círculos en la parte derecha, están ubicados a 11mm (←) del medio de la línea 28mm (↑)
5. Deben medir 3mm cada circulito y estar separados por 15.75mm
6. ahora necesitamos 2 mas pero estos serán de 25mm y se ubicarán con ayuda de unas líneas guía como muestra la 4 imagen.

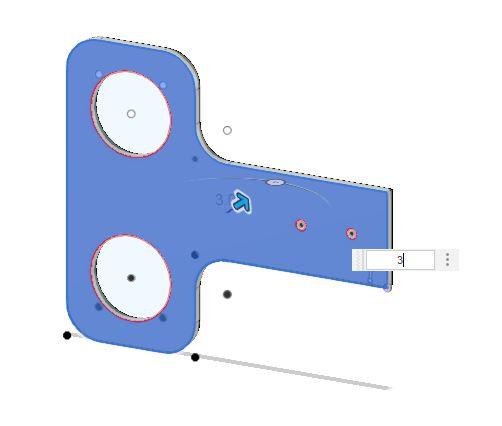

1. la figura necesita unos bordes por lo que utilizaremos la herramienta "fillet" y la medida de las curvas es de 10mm
2. ya culminando con esta cara, tenemos que quitar las líneas guía y pasarlo a 3D
3. como sabes el grosor de las caras es de 3mm
4. y así terminamos las caras

• Fácil verdad? :3
• para cambiar la apariencia vamos a "Modify" - "Aparence"

1. Creamos un nuevo sketch, lo guardamos como "Ensamblaje"
2. tiendo las caras de nuestro proyecto en la parte izquierda, debemos dar clic derecho a la figura y elegir "insert into current design" asi es como se copiaran las caras al documento para ensamblar
3. de preferencia comenzar con la cara C y A, luego la B y duplicar estas dos ultimas
4. luego en "Assemble" habrá una opción que dice "joint"

5. seleccionar q punto de las figuras quieres q se ensamblen

6. entonces así se deben unir todas las caras y nuestro proyecto estará terminado.

• Bueno así termina nuestro proyecto, espero que les haya gustado! : 3
• no se olviden dar en favorito y comentar xD

Nos vemos en el siguiente proyecto! 0w0
