Hola ! Sean todos Bienvenidos,
Hoy vamos a realizar una cajita personalizada con un animal muy conocido, Si! un perro ¿Lo acertaste?.
Para esto utilizaremos el software Fusion360, es muy divertido, prometo que no te aburrirás
Ven y aprende conmigo ¿Estas listo?.
INSTRUMENTOS
![WhatsApp Image 2021-09-01 at 1.14.00 AM.jpeg](/proxy/?url=https://content.instructables.com/F7A/W6AI/KT02ZJ21/F7AW6AIKT02ZJ21.jpg&filename=WhatsApp Image 2021-09-01 at 1.14.00 AM.jpeg)
![WhatsApp Image 2021-09-01 at 1.14.36 AM.jpeg](/proxy/?url=https://content.instructables.com/FBM/Q7Q6/KT02ZJ22/FBMQ7Q6KT02ZJ22.jpg&filename=WhatsApp Image 2021-09-01 at 1.14.36 AM.jpeg)
![WhatsApp Image 2021-09-01 at 1.18.07 AM.jpeg](/proxy/?url=https://content.instructables.com/F1X/XV19/KT02ZJ23/F1XXV19KT02ZJ23.jpg&filename=WhatsApp Image 2021-09-01 at 1.18.07 AM.jpeg)
![WhatsApp Image 2021-09-01 at 1.19.06 AM.jpeg](/proxy/?url=https://content.instructables.com/FUL/5MFT/KT02ZJ24/FUL5MFTKT02ZJ24.jpg&filename=WhatsApp Image 2021-09-01 at 1.19.06 AM.jpeg)
Para realizar esta cajita personalizada solo necesitamos:
-Internet.
-Software Autodesk Fusion360.
-Una computadora o laptop con mouse.
-Programa RDWorks.
PROCEDIMIENTO DE LA CARA A
![Captura de pantalla (1).png](/proxy/?url=https://content.instructables.com/FQY/DV2Q/KT02ZLA2/FQYDV2QKT02ZLA2.png&filename=Captura de pantalla (1).png)
![Captura de pantalla (2).png](/proxy/?url=https://content.instructables.com/FH4/2WPZ/KT02ZLA3/FH42WPZKT02ZLA3.png&filename=Captura de pantalla (2).png)
![Captura de pantalla (3).png](/proxy/?url=https://content.instructables.com/FLU/XVXY/KT02ZLA4/FLUXVXYKT02ZLA4.png&filename=Captura de pantalla (3).png)
![Captura de pantalla (4).png](/proxy/?url=https://content.instructables.com/F4Y/MI24/KT02ZLA5/F4YMI24KT02ZLA5.png&filename=Captura de pantalla (4).png)
![Captura de pantalla (5).png](/proxy/?url=https://content.instructables.com/FMD/63MA/KT02ZLA6/FMD63MAKT02ZLA6.png&filename=Captura de pantalla (5).png)
![Captura de pantalla (6).png](/proxy/?url=https://content.instructables.com/FBL/641H/KT02ZLA7/FBL641HKT02ZLA7.png&filename=Captura de pantalla (6).png)
![Captura de pantalla (7).png](/proxy/?url=https://content.instructables.com/FG5/WII3/KT02ZLA9/FG5WII3KT02ZLA9.png&filename=Captura de pantalla (7).png)
- Para empezar, primero debemos registrarnos a Fusión360 posteriormente a esto el software funcionara correctamente.
- Damos clic a Crear boceto luego escogemos los ejes donde trabajaremos, en este caso yo utilizaré los ejes X y Z.
-Teniendo la herramienta línea empezamos la digitación de nuestros valores en el plano. Luego de terminar de digitar tenemos que haber hecho una línea al medio de cada grafico.
-Debemos darle clic a Simetría , con la opción de Objetos damos clic a las líneas que queremos que se reflejen, y con la opción de Eje de simetría seleccionamos la línea vertical del gráfico contrario , luego presionamos aceptar y se verá reflejada.
- Aplastamos Terminar boceto, seguidamente buscamos la opción crear y presionamos la opción Extruir saldrá que pongamos un valor, nosotros pondremos 3.00 mm y aplastamos aceptar.
-Buscamos la opción modificar y en esta aplastamos Aspecto, buscamos madera y elegimos el que más nos guste, yo elegí cerezo.
OJO: Para que se ponga el diseño a nuestro cuerpo arrastramos el diseño hacia él.
-Para terminar guardamos nuestro proyecto, yo lo guarde como Cara_A.
PROCEDIMIENTO DE LA CARA B
![7.jpeg](/proxy/?url=https://content.instructables.com/FUB/QIVS/KT02ZP8O/FUBQIVSKT02ZP8O.jpg&filename=7.jpeg)
![Captura de pantalla (8).png](/proxy/?url=https://content.instructables.com/FK0/6589/KT02ZP8P/FK06589KT02ZP8P.png&filename=Captura de pantalla (8).png)
![Captura de pantalla (9).png](/proxy/?url=https://content.instructables.com/FWI/3BLU/KT02ZP8Q/FWI3BLUKT02ZP8Q.png&filename=Captura de pantalla (9).png)
![Captura de pantalla (10).png](/proxy/?url=https://content.instructables.com/FHF/PKYI/KT02ZP8R/FHFPKYIKT02ZP8R.png&filename=Captura de pantalla (10).png)

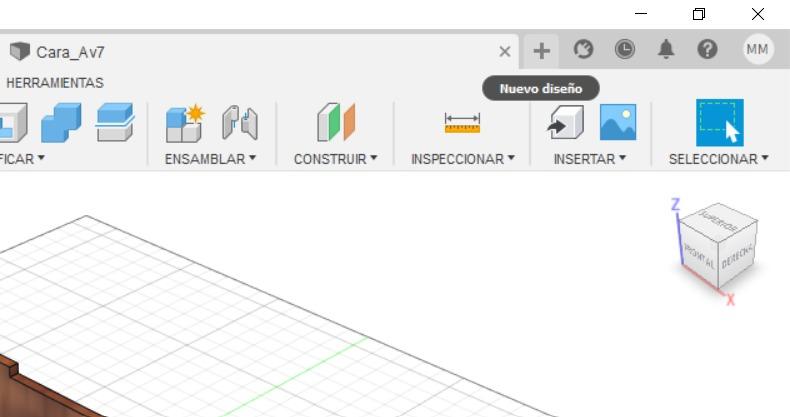

- Para el diseño de la cara B, primero presionamos el + que esta en la parte de arriba el cuál se llama nuevo diseño.
- Vemos el panel y aplastamos donde dice Crear boceto y elegimos los ejes de nuestro proyecto en este caso usare los ejes X y Z.
- Posteriormente con la herramienta Línea vamos a digitar los valores en nuestro plano.
- Buscamos el punto medio y ponemos una línea.
-Aplastamos simetría y con la opción de objetos damos clic a las líneas que queremos que se reflejen y en Eje de simetría aplastamos la línea media opuesta a las que tenemos seleccionadas. Después de hacer esto aplastamos aceptar y veremos el reflejo. Igualmente por el lado contrario.
- Después de cumplir con estos pasos aplastamos terminar boceto, nos vamos a la opción crear y damos clic a extruir y agregamos el valor 3.00mm y clic en aceptar.
- Ahora vamos a modificar opción Aspecto, esta sección tiene muchos diseños pero por ahora utilizaré Cerezo.
Recuerda: Arrastra el diseño hacia el proyecto.
-Por último y como siempre guardamos nuestro proyecto, yo lo guarde como Cara_B.
PROCEDIMIENTO DE LA CARA C
![7.jpeg](/proxy/?url=https://content.instructables.com/F6H/3KB1/KT02ZREI/F6H3KB1KT02ZREI.jpg&filename=7.jpeg)
![Captura de pantalla (11).png](/proxy/?url=https://content.instructables.com/FLK/VTRB/KT02ZRAJ/FLKVTRBKT02ZRAJ.png&filename=Captura de pantalla (11).png)
![Captura de pantalla (15).png](/proxy/?url=https://content.instructables.com/FZ9/WTLY/KT02ZRAK/FZ9WTLYKT02ZRAK.png&filename=Captura de pantalla (15).png)
![Captura de pantalla (16).png](/proxy/?url=https://content.instructables.com/FOU/IAG8/KT02ZRAL/FOUIAG8KT02ZRAL.png&filename=Captura de pantalla (16).png)
![Captura de pantalla (18).png](/proxy/?url=https://content.instructables.com/FYQ/PP7H/KT02ZRAM/FYQPP7HKT02ZRAM.png&filename=Captura de pantalla (18).png)
- Para el diseño de la cara C, el primer paso es presionar el + que esta en la parte de arriba el cuál se llama nuevo diseño.
- Aplastamos donde dice Crear boceto y elegimos los ejes de nuestro proyecto en este caso usare los ejes Z Y X.
-Luego con la herramienta Línea vamos a digitar los valores en nuestro plano.
- Buscamos el punto medio y ponemos una línea.
-Aplastamos simetría y con la opción de objetos damos clic a las líneas que queremos que se reflejen y en Eje de simetría aplastamos la línea media opuesta a las que tenemos seleccionadas. Después de hacer esto aplastamos aceptar y veremos el reflejo. Igualmente por el lado contrario.
- Aplastamos terminar boceto, nos vamos a la opción crear y damos clic a Extruir y agregamos el valor 3.00mm y clic en aceptar.
- Ahora vamos a modificar opción Aspecto, esta sección tiene muchos diseños pero por ahora utilizaré cerezo. Recuerda: Arrastra el diseño hacia el proyecto.
-Por último guardamos nuestro proyecto, yo lo guarde como Cara_C.
ENSAMBLAJE
![Captura de pantalla (19).png](/proxy/?url=https://content.instructables.com/FYL/0OZC/KT02ZSLD/FYL0OZCKT02ZSLD.png&filename=Captura de pantalla (19).png)
![Captura de pantalla (20).png](/proxy/?url=https://content.instructables.com/FO5/2JV1/KT02ZSLE/FO52JV1KT02ZSLE.png&filename=Captura de pantalla (20).png)
![Captura de pantalla (21).png](/proxy/?url=https://content.instructables.com/F1T/25QO/KT02ZSLF/F1T25QOKT02ZSLF.png&filename=Captura de pantalla (21).png)
![Captura de pantalla (22).png](/proxy/?url=https://content.instructables.com/FEI/BXYC/KT02ZSLG/FEIBXYCKT02ZSLG.png&filename=Captura de pantalla (22).png)
![Captura de pantalla (23).png](/proxy/?url=https://content.instructables.com/F9S/V7TH/KT02ZSLH/F9SV7THKT02ZSLH.png&filename=Captura de pantalla (23).png)
![Captura de pantalla (24).png](/proxy/?url=https://content.instructables.com/FZ3/UFLU/KT02ZSLJ/FZ3UFLUKT02ZSLJ.png&filename=Captura de pantalla (24).png)
![Captura de pantalla (25).png](/proxy/?url=https://content.instructables.com/FEF/PGQF/KT02ZSLK/FEFPGQFKT02ZSLK.png&filename=Captura de pantalla (25).png)
![Captura de pantalla (26).png](/proxy/?url=https://content.instructables.com/F71/J8M6/KT02ZSLL/F71J8M6KT02ZSLL.png&filename=Captura de pantalla (26).png)
![Captura de pantalla (27).png](/proxy/?url=https://content.instructables.com/FFZ/7PTC/KT02ZSLO/FFZ7PTCKT02ZSLO.png&filename=Captura de pantalla (27).png)
![Captura de pantalla (28).png](/proxy/?url=https://content.instructables.com/F66/9OB7/KT02ZSLP/F669OB7KT02ZSLP.png&filename=Captura de pantalla (28).png)
![Captura de pantalla (29).png](/proxy/?url=https://content.instructables.com/F5I/935X/KT02ZSLQ/F5I935XKT02ZSLQ.png&filename=Captura de pantalla (29).png)
![Captura de pantalla (30).png](/proxy/?url=https://content.instructables.com/FCN/17LG/KT02ZSLR/FCN17LGKT02ZSLR.png&filename=Captura de pantalla (30).png)
![Captura de pantalla (31).png](/proxy/?url=https://content.instructables.com/FDY/X0EK/KT02ZSLS/FDYX0EKKT02ZSLS.png&filename=Captura de pantalla (31).png)
![Captura de pantalla (32).png](/proxy/?url=https://content.instructables.com/F46/ZVO3/KT02ZSLT/F46ZVO3KT02ZSLT.png&filename=Captura de pantalla (32).png)
![Captura de pantalla (33).png](/proxy/?url=https://content.instructables.com/FQQ/KWYE/KT02ZSLV/FQQKWYEKT02ZSLV.png&filename=Captura de pantalla (33).png)
![Captura de pantalla (34).png](/proxy/?url=https://content.instructables.com/FIF/5C9C/KT02ZSLY/FIF5C9CKT02ZSLY.png&filename=Captura de pantalla (34).png)
![Captura de pantalla (35).png](/proxy/?url=https://content.instructables.com/FS9/J0L4/KT02ZSM3/FS9J0L4KT02ZSM3.png&filename=Captura de pantalla (35).png)
![Captura de pantalla (36).png](/proxy/?url=https://content.instructables.com/F5S/8AUW/KT02ZSM4/F5S8AUWKT02ZSM4.png&filename=Captura de pantalla (36).png)

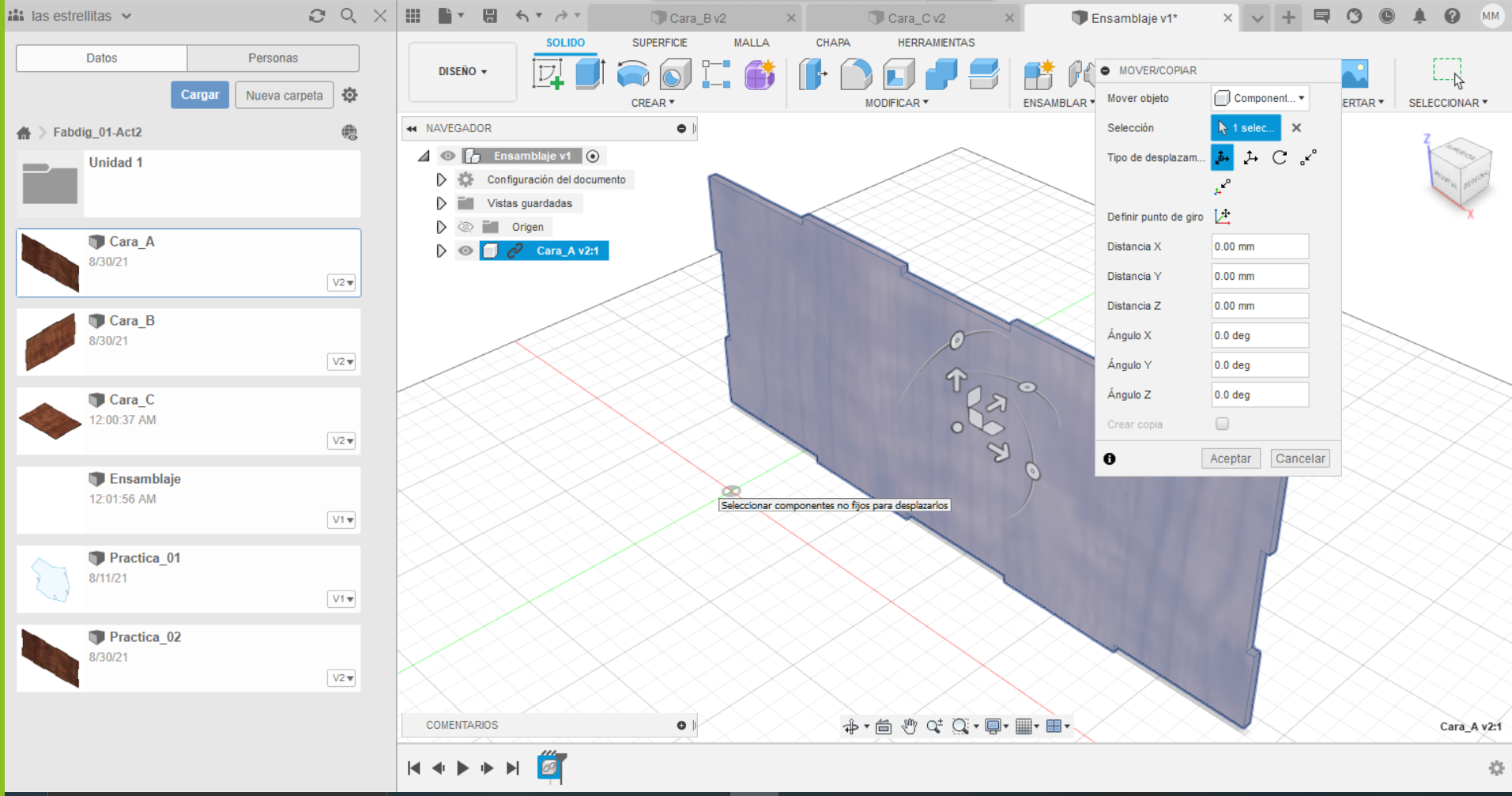

- Primero creamos el nuevo diseño y guardamos con el nombre de Ensamblaje.
- Luego insertamos correctamente y de forma recta la cara A para poder ensamblarlo.
- Igualmente insertamos la cara B de forma recta y de manera perpendicular a la cara A.
-En seguida aplastamos Ensamblar y la opción unión , aplastamos las aristas de la cara A y lo juntamos con las aristas de Cara B lo cual dará una unión entre estas 2.
- Insertamos la cara C , esta tiene que estar recta y bien acomodada para que pueda encajar con Cara A y Cara B y luego damos click en ensamblar y opción Unión luego unimos una arista de la cara A con una arista de Cara C dando así el ensamble.
- Nuevamente insertamos la cara B ubicando siempre de manera recta y perpendicular a las demás caras, luego aplastamos ensamblar opción unión, luego juntamos una arista de Cara A con una de Cara B.
- Insertar de manera recta y perpendicular la cara A para poder ensamblarlo luego damos click en ensamblar, opción unión. Damos click a una arista de Cara A y unimos a una arista de cara B esto dará como resultado la unión entre estas dos.
- Por último, insertamos de manera perpendicular y recta la cara C para poder ensamblarlo con la cara A y la cara B. Click en ensamblar y opción unión. Unimos una arista de Cara A con una arista de cara C y esto hará posible el ensamble.
DIBUJO EN LA CARA A
![Captura de pantalla (37).png](/proxy/?url=https://content.instructables.com/FRK/I3TI/KT02ZZ7C/FRKI3TIKT02ZZ7C.png&filename=Captura de pantalla (37).png)
![Captura de pantalla (62).png](/proxy/?url=https://content.instructables.com/F6X/4IEP/KT02ZZ7D/F6X4IEPKT02ZZ7D.png&filename=Captura de pantalla (62).png)
![Captura de pantalla (63).png](/proxy/?url=https://content.instructables.com/F34/RG1S/KT02ZZ7E/F34RG1SKT02ZZ7E.png&filename=Captura de pantalla (63).png)
![Captura de pantalla (64).png](/proxy/?url=https://content.instructables.com/FBG/LMK5/KT02ZZ7F/FBGLMK5KT02ZZ7F.png&filename=Captura de pantalla (64).png)
![Captura de pantalla (65).png](/proxy/?url=https://content.instructables.com/F9Y/IRSL/KT02ZZ7G/F9YIRSLKT02ZZ7G.png&filename=Captura de pantalla (65).png)
![Captura de pantalla (66).png](/proxy/?url=https://content.instructables.com/FM5/AQMV/KT02ZZ7I/FM5AQMVKT02ZZ7I.png&filename=Captura de pantalla (66).png)
![Captura de pantalla (67).png](/proxy/?url=https://content.instructables.com/F4H/J3LT/KT02ZZ7L/F4HJ3LTKT02ZZ7L.png&filename=Captura de pantalla (67).png)
![Captura de pantalla (69).png](/proxy/?url=https://content.instructables.com/FQ5/HYQY/KT02ZZ7M/FQ5HYQYKT02ZZ7M.png&filename=Captura de pantalla (69).png)
![Captura de pantalla (71).png](/proxy/?url=https://content.instructables.com/F3Z/EKE1/KT02ZZ7N/F3ZEKE1KT02ZZ7N.png&filename=Captura de pantalla (71).png)
![Captura de pantalla (73).png](/proxy/?url=https://content.instructables.com/FSK/0H9G/KT02ZZ7O/FSK0H9GKT02ZZ7O.png&filename=Captura de pantalla (73).png)
![Captura de pantalla (77).png](/proxy/?url=https://content.instructables.com/FTO/5VZ6/KT02ZZ7P/FTO5VZ6KT02ZZ7P.png&filename=Captura de pantalla (77).png)
![Captura de pantalla (79).png](/proxy/?url=https://content.instructables.com/FL1/2BFE/KT02ZZ7Q/FL12BFEKT02ZZ7Q.png&filename=Captura de pantalla (79).png)
Para dibujar en la cara A, debemos:
-Debemos dar clic derecho en la cara A y seleccionar crear boceto, nos vamos a la opción insertar y presionamos lienzo en seguida se abrirá una pestaña para exportar tu archivo, puede ser cualquier imagen yo escogí un perro.
Vamos a crear y aplastamos spline en punto de ajuste de spline y delineamos nuestra imagen ordenadamente y con paciencia.
-Ahora toca agregar texto, primero damos clic derecho a la cara A y aplastamos editar boceto nos vamos a crear y clic en texto hacemos un cuadro de texto de forma rectangular y escribimos, en este caso yo escribí "Marlith Melendez FABDIG-Act.2" y clic en aceptar.
- Seleccionamos el texto, clic derecho y presionamos la opción Explosionar Texto.
-Actualizamos la pestaña de ensamblaje para que salga el dibujo hecho en su respectiva cara.
- Exportamos la cara en formato Dxf, para esto ubicamos carpeta de bocetos y damos clic a boceto 2 posteriormente guardar como Dxf y así con las demás caras.
CARAS IMPORTADAS a RDWORKS
![Captura de pantalla (80).png](/proxy/?url=https://content.instructables.com/FGD/TN9G/KT0301WP/FGDTN9GKT0301WP.png&filename=Captura de pantalla (80).png)
![Captura de pantalla (81).png](/proxy/?url=https://content.instructables.com/FAE/TX57/KT0301WQ/FAETX57KT0301WQ.png&filename=Captura de pantalla (81).png)
![Captura de pantalla (82).png](/proxy/?url=https://content.instructables.com/FOV/1L12/KT0301WR/FOV1L12KT0301WR.png&filename=Captura de pantalla (82).png)
![Captura de pantalla (83).png](/proxy/?url=https://content.instructables.com/FGW/5J3L/KT0301WS/FGW5J3LKT0301WS.png&filename=Captura de pantalla (83).png)
![Captura de pantalla (84).png](/proxy/?url=https://content.instructables.com/FT2/ORD6/KT0301WT/FT2ORD6KT0301WT.png&filename=Captura de pantalla (84).png)
![Captura de pantalla (85).png](/proxy/?url=https://content.instructables.com/FD6/6G65/KT0301WU/FD66G65KT0301WU.png&filename=Captura de pantalla (85).png)
![Captura de pantalla (86).png](/proxy/?url=https://content.instructables.com/FBY/N5LR/KT0301WV/FBYN5LRKT0301WV.png&filename=Captura de pantalla (86).png)
![Captura de pantalla (87).png](/proxy/?url=https://content.instructables.com/FRS/4JI0/KT0301WW/FRS4JI0KT0301WW.png&filename=Captura de pantalla (87).png)
![Captura de pantalla (88).png](/proxy/?url=https://content.instructables.com/F29/6NEL/KT0301WX/F296NELKT0301WX.png&filename=Captura de pantalla (88).png)
![Captura de pantalla (89).png](/proxy/?url=https://content.instructables.com/FKW/L8B6/KT0301WY/FKWL8B6KT0301WY.png&filename=Captura de pantalla (89).png)
![Captura de pantalla (90).png](/proxy/?url=https://content.instructables.com/F7J/H6P4/KT0301WZ/F7JH6P4KT0301WZ.png&filename=Captura de pantalla (90).png)
![Captura de pantalla (91).png](/proxy/?url=https://content.instructables.com/FZV/8X69/KT0301X0/FZV8X69KT0301X0.png&filename=Captura de pantalla (91).png)
![Captura de pantalla (92).png](/proxy/?url=https://content.instructables.com/F2D/8ABL/KT0301X2/F2D8ABLKT0301X2.png&filename=Captura de pantalla (92).png)
![Captura de pantalla (93).png](/proxy/?url=https://content.instructables.com/FK6/Z2PU/KT0301X3/FK6Z2PUKT0301X3.png&filename=Captura de pantalla (93).png)
![Captura de pantalla (94).png](/proxy/?url=https://content.instructables.com/FXC/E5Z9/KT0301X4/FXCE5Z9KT0301X4.png&filename=Captura de pantalla (94).png)

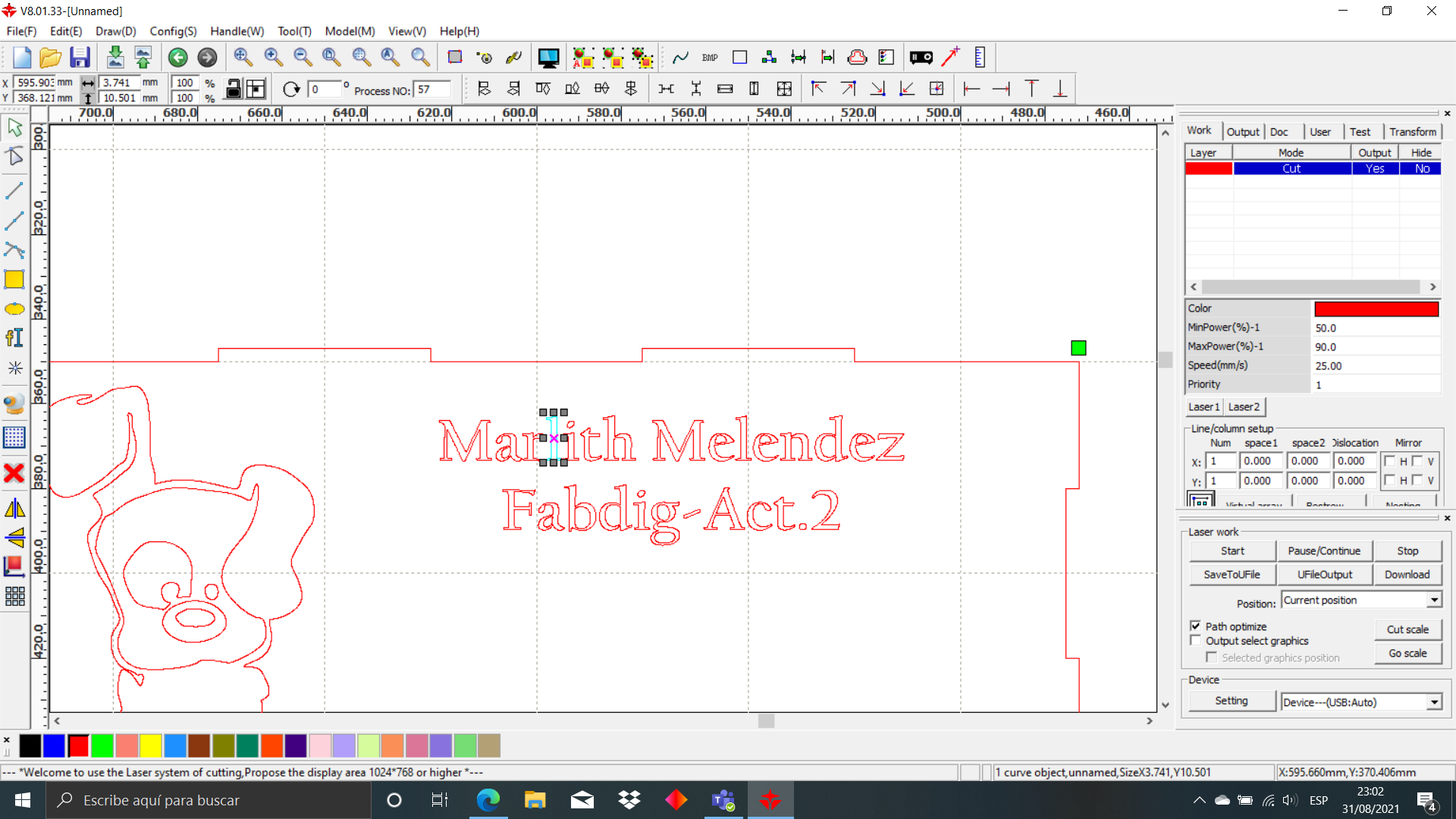

- Abrimos RD Works, al abrirlo y en la parte superior aplastamos File (F) y opción import.
- Clic en import e importamos la imagen de la cara a en formato Xdf.
- Aplastamos el borde de nuestra cara y lo ponemos de color rojo, el texto de color azul y cambiamos a scanner por ultimo el dibujo de color verde.
-Se da doble clic en los colores del panel para cambiar algunos números de cada color.
-Subimos el color azul arriba ya que es scanner y los demás son corte y por ello tienen que ir abajo.
SIMULACIÓN DEL CORTADO LÁSER EN RDWORKS
![SIMULACIÓN DE LA CARA A](/proxy/?url=https://content.instructables.com/FLS/ZR2O/KT0303NO/FLSZR2OKT0303NO.jpg&filename=SIMULACIÓN DE LA CARA A)
Por último paso tenemos la simulación del cortado láser, para eso vamos a seguir los siguientes pasos:
-En la parte superior de RDWORKS se encuentra la opción de Preview damos clic y nos lleva a otra ventana.
-Clic en el botón de Simulation y solo esperar a que termine el cortado y listo.
Hemos acabado satisfactoriamente nuestro proyecto.
¡Muchas gracias! por su atención, hasta la próxima.
