¡Hola gente!
Capaz estás buscando un programa no tan complicado donde puedas realizar distintos trabajos, pero en especial corte y grabado, pues te comento de Fusion 360 junto con RDWorks (versión 8) . El primero te servirá para amoldar piezas y realizar los bocetos que quieras; mientras que el segundo, cortar y grabar tus piezas.

Hoy te ayudaré desde cero.
Comencemos entonces ...

¡IMPORTANTE!
Antes de Comenzar TENEMOS Que organizarnos. Por lo que, crearemos una carpeta en la sección de Datos (franja izquierda del programa), de esta manera nos permitieron trabajar pieza por pieza y guardar cada paso que realizarmos.

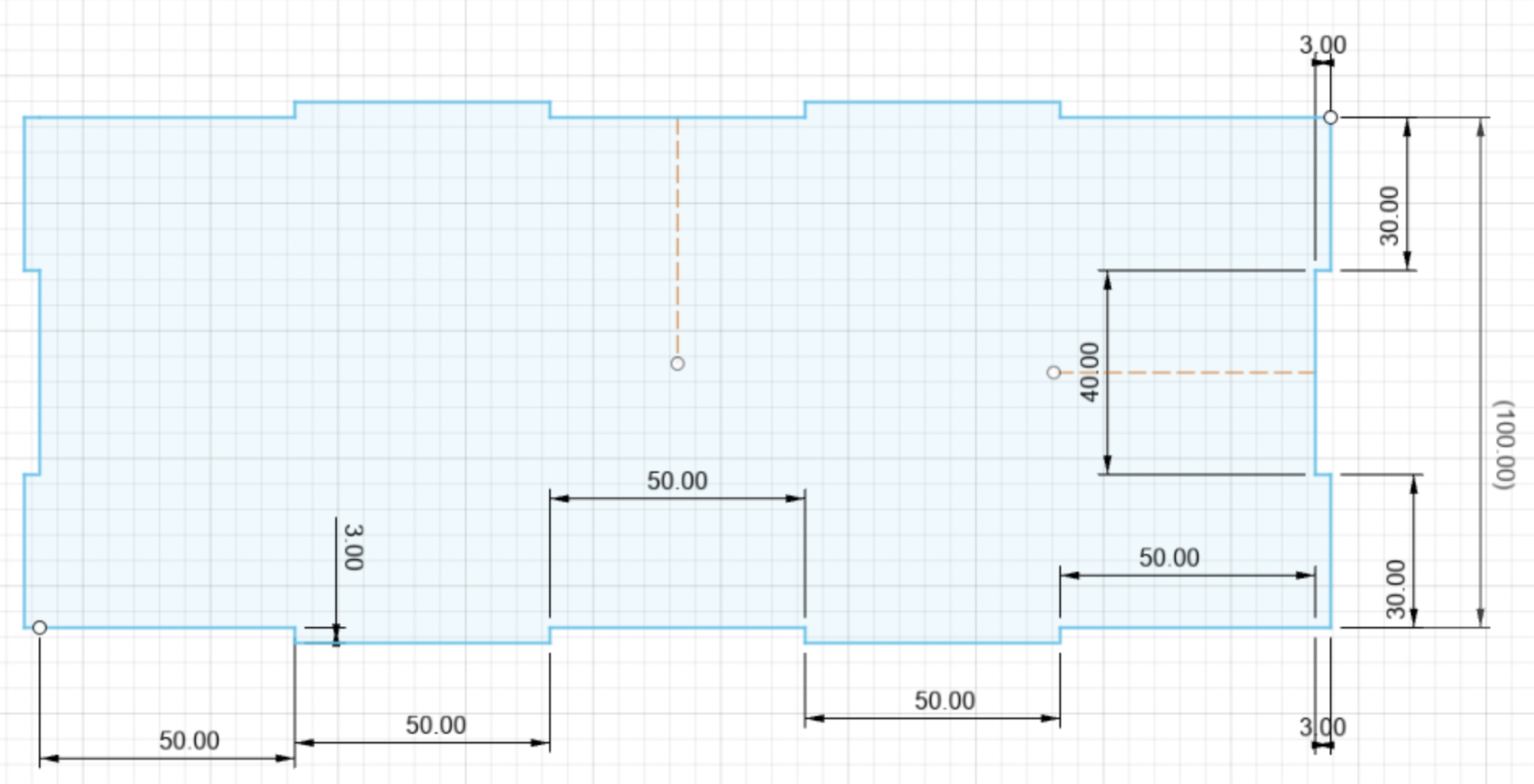

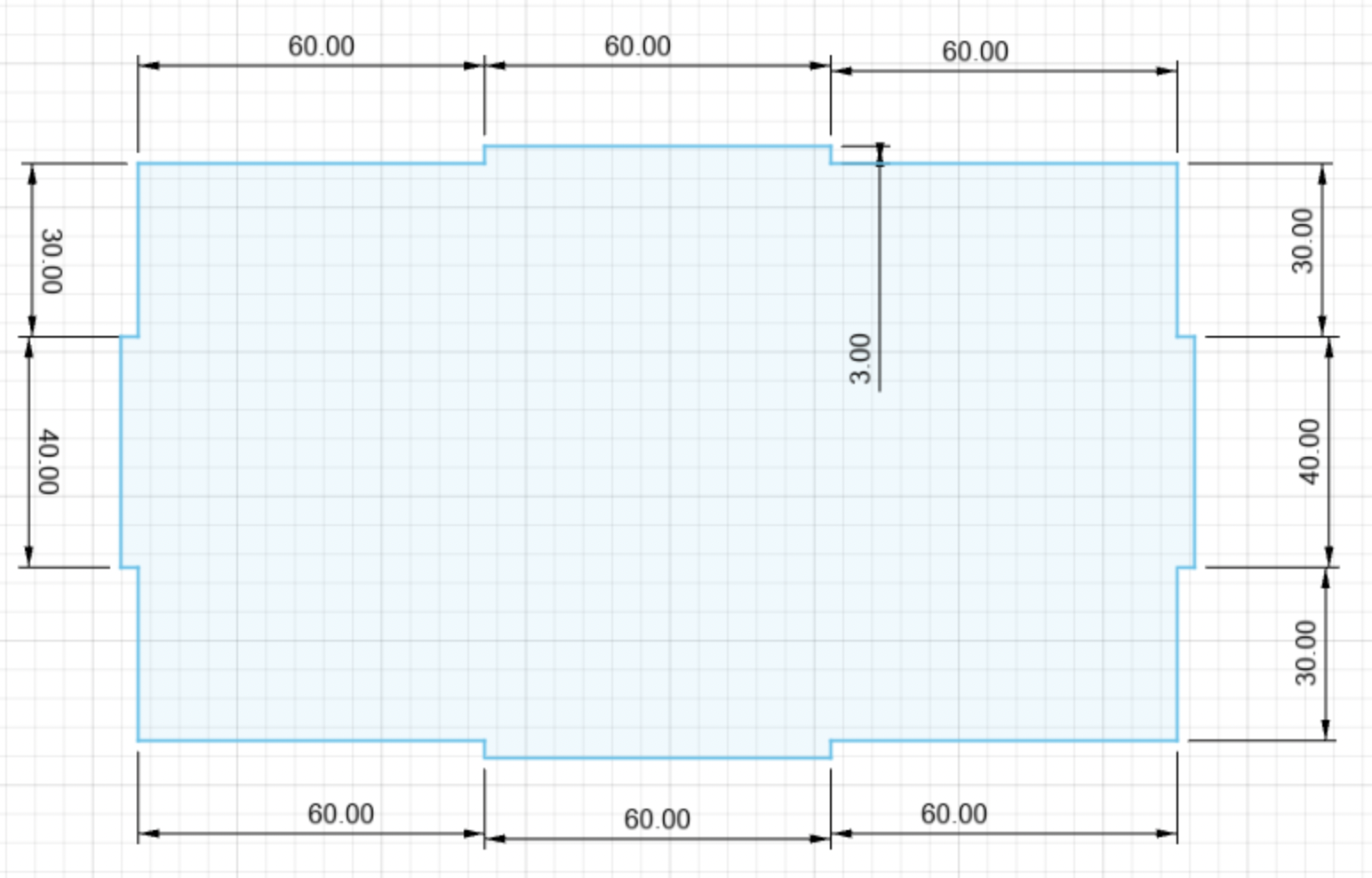

Ahora que ya sabemos dónde guardar nuestro proyecto. Debemos conocer las medidas de lo que realizaremos. Para este proyecto necesitamos tres planos que nos brindarán toda la información de las piezas a utilizar.

• Cara A
• Cara B
• Cara C

¡GRABAR!
Cada pieza es un Nuevo Diseño.
Encontramos esta opción en la franja superior del programa. Al dar clic se abrirá una pestaña con una hoja de trabajo cuadriculada en perspectiva. (No olvides Guardar)

Nota: Te darás que realizaste bien el diseño si la superficie de la pieza a desarrollar tiene de fondo color celeste, quiere decir que se ha cerrado correctamente la superficie.

Ya tenemos las plantas dibujadas, ¿con qué continuamos?

Al elaborar las piezas de una caja hay que recordar que estas piezas tienen un espesor. Hasta el momento solo has elaborado el contorno de las piezas, pero para darles volumen realizadoás lo siguiente:

1. En la franja de herramientas (parte superior de la hoja de trabajo) se encuentra la opción Crear , al lado de una flecha en dirección para abajo.
2. Le damos clic a la flecha y buscarás la opción Extruir.
3. Inmediatamente, se abre una ventana pequeña al lado derecho de la hoja de trabajo.

Tipo: se considera qué tipo de extrusión se desea realizar. (Extruir / Extruir fina)
Perfiles: le damos clic a Seleccionar, y luego le damos clic a la superficie que queremos extruir.
Inmediatamente aparece una flecha en perspectiva. Le damos clic y, a su vez, escribir la distancia.

Para estas piezas consideraremos de espesor = 3 mm.

Nota: Si desea simular el material que llevará a su caja, en este caso madera .

1. En la franja de herramientas (parte superior de la hoja de trabajo) se encuentra la opción Modificar, al lado de una flecha en dirección para abajo.
2. Le damos clic a la flecha y buscarás la opción Aspecto .
3. Inmediatamente, se abre una ventana mediana al lado derecho de la hoja de trabajo.
4. Elegimos el material a disponer.

Una vez que tengamos las tres piezas o las piezas fundamentales para armar la caja, el paso siguiente es Ensamblar.

1. Crearemos un Nuevo Diseño. Tenemos las piezas guardadas y distribuidas en diferentes diseños, por ende para el armado de la caja, se necesitará crear una nueva hoja de trabajo.
2. Ubicados en esta nueva hoja de trabajo, teniendo los diseños de las piezas al lado izquierdo, arrastraremos las caras una por una.
3. Una vez que se haya importado cada pieza a esta nueva hoja de diseño, podemos mover, rotar la pieza, y terminar dando clic en Aceptar a la ventana al lado izquierdo.
4. Si bien tenemos tres piezas asignadas en una sola hoja, hay que percatarse que debemos tener más piezas, por lo que se duplicarán. Una opción más sencilla: arrastrar pieza y editarla.
5. Ya tengo las piezas completar, ¿cómo las uno para formar la caja?

• En la franja de herramientas (parte superior de la hoja de trabajo) se encuentra la opción Ensamblar , al lado de una flecha en la dirección para abajo.
• Le damos clic a la lecha y buscarás la opción Unir.
• Inmediatamente, se abre la ventana pequeña al lado derecho de la pantalla. Al seguir las instrucciones, se selecciona el Componente 1 y, como también, el Componente 2.
• ¡OJO !: Cuidado, para unir las piezas, tenemos que darle clic a las aristas que chocarán y permitirán esta unión.

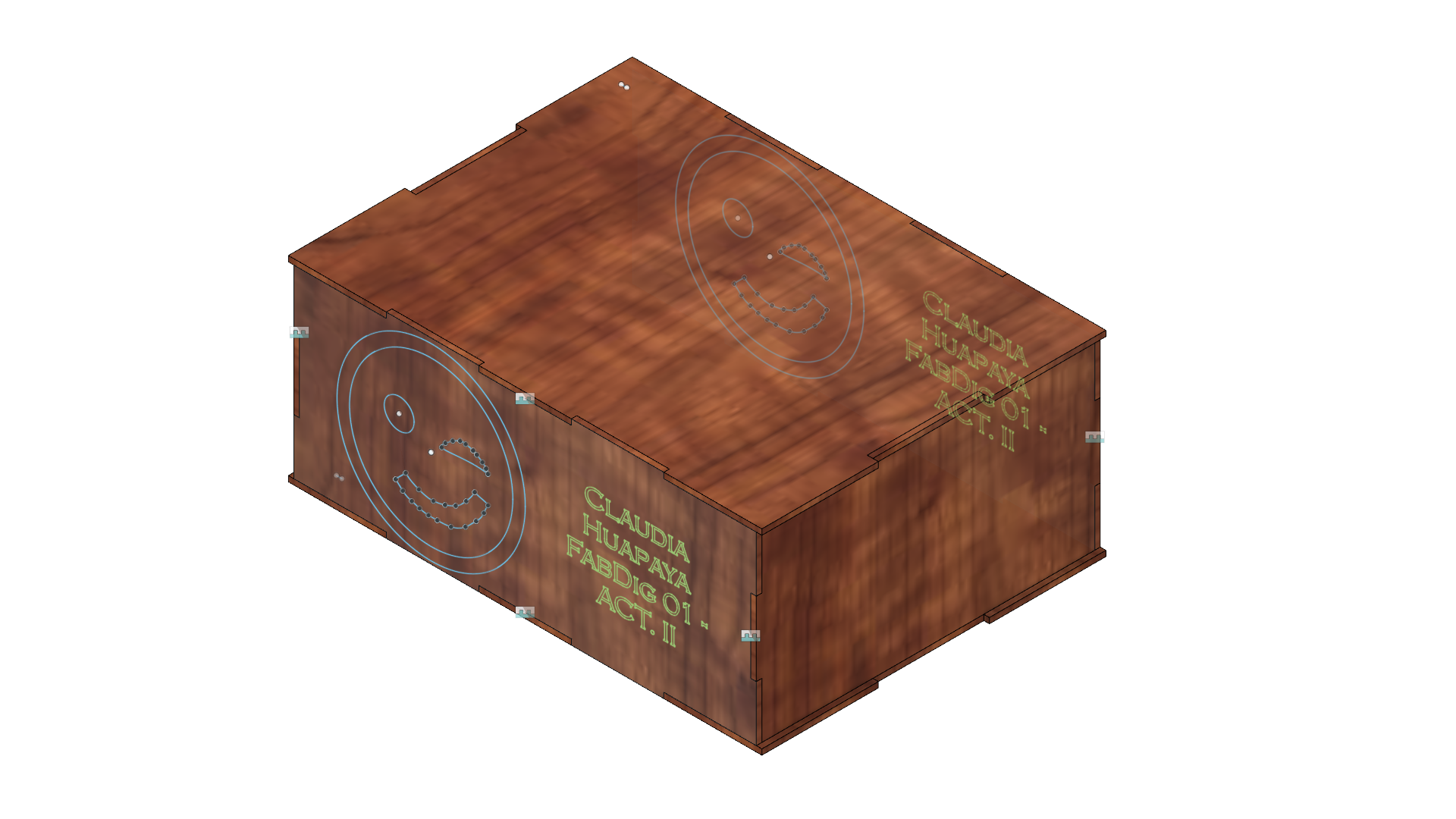

Ya tenemos nuestra caja armada simulada con el material que nos agrade.

¡A editar!

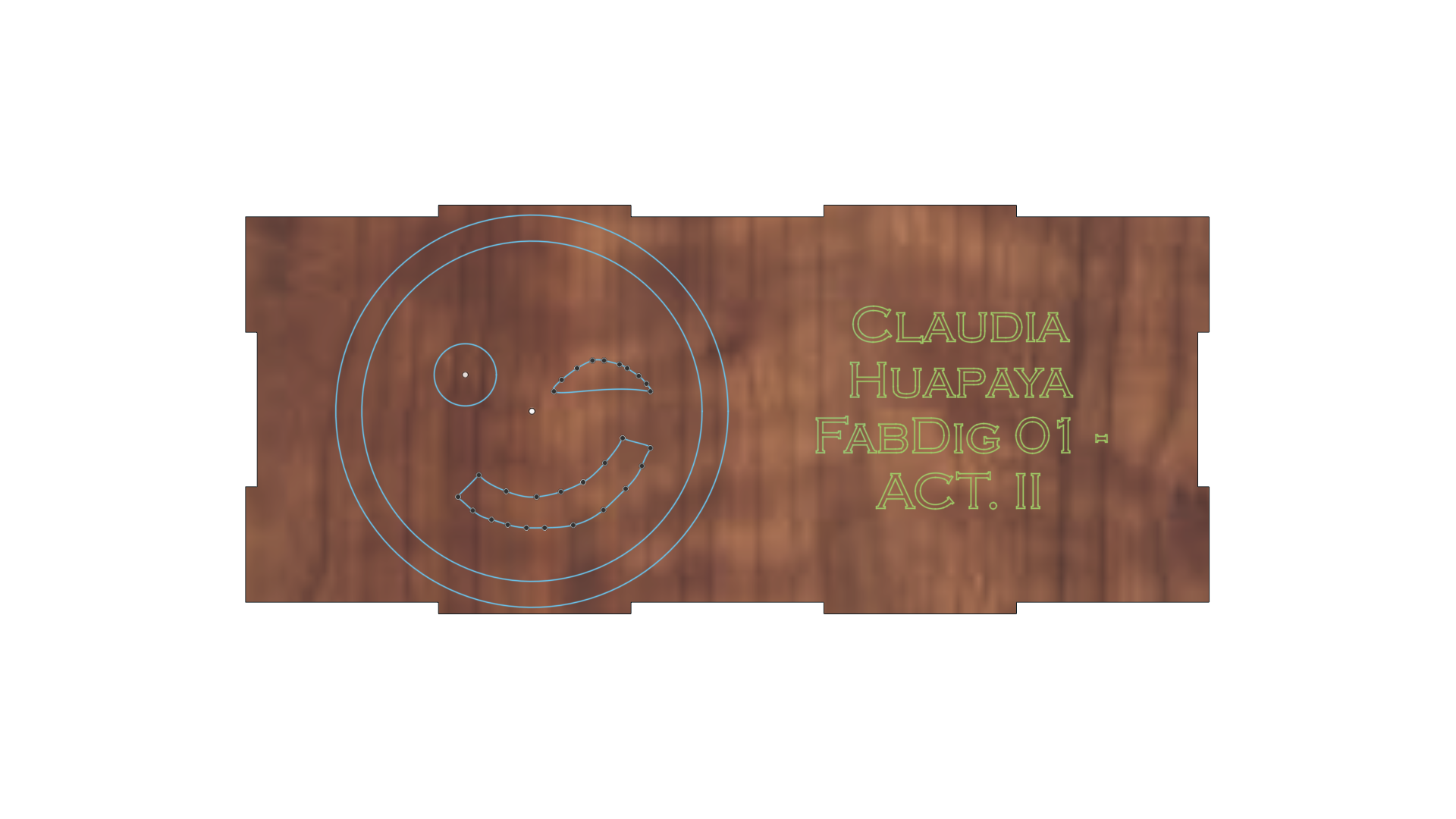

Primero desarrollaremos un pequeño dibujo en una de las caras. Para este proyecto se eligió la Cara_ A. Se debe tener en cuenta que la imagen a utilizar debe ser de extensión .dxf.

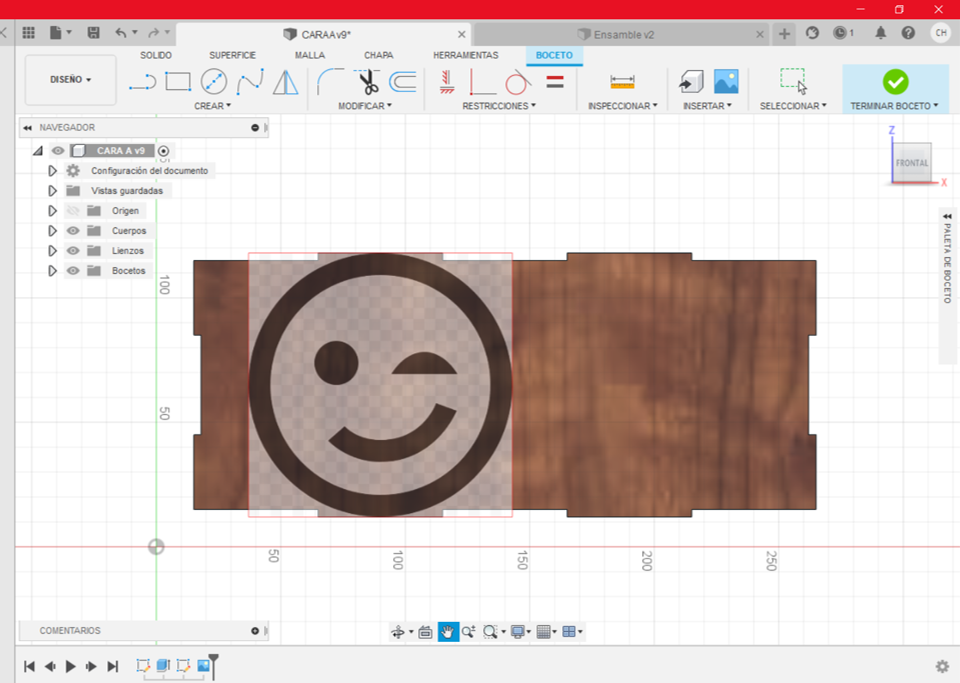

1. Para editar la cara, debemos entrar al diseño de la misma.
2. Darle clic a la superficie y editar (que la superficie esté seleccionada) , clic derecho y buscar la opción Crear Boceto.
3. Inmediatamente, la hoja de trabajo nos pone la cara en posición frontal para editar.
4. En la franja de herramientas (parte superior de la hoja de trabajo) se encuentra la opción Insertar al lado de una flecha en dirección para abajo.
5. Le damos clic a la flecha y buscaremos la opción Insertar archivos en DXF.
6. Seleccionamos la imagen a colocar.

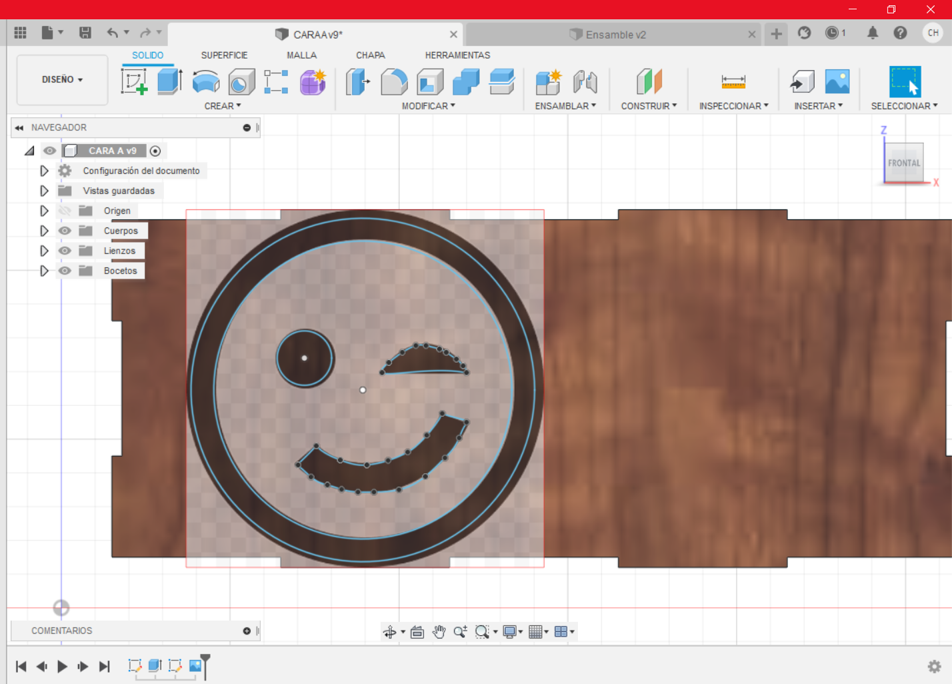

Una vez que tengamos nuestra imagen proyectada a la cara de una de nuestras piezas, entonces comenzaremos a Delinear nuestro dibujo.

1. Nos debemos asegurar que nos encontremos en la pestaña de Boceto. Arriba de la franja de herramientas podemos visualizar en qué pestaña estamos.
2. En la franja de herramientas, le damos clic a la flecha con dirección hacia abajo junto de Crear.
3. Elija la opción Spline , ya su vez, Punto de ajuste de Spline.
4. Trazamos todas las líneas posibles de nuestro dibujo, de manera que se entienda en nuestra caja.

¡Ya estamos casi listos!
Creo que la caja se vería mucho mejor con algún texto acompañando.

Realizamos nuevamente el Paso 5 , pero ...

1. En la franja de herramientas, le damos clic a Crear.
2. Buscamos la opción Texto.
3. Inmediatamente aparece una ventana a la derecha de la hoja de trabajo. Primero debes seleccionar el lugar donde se encontrará el texto.
4. Segundo, se activará la ventana apareció al lado. Podemos elegir la fuente a utilizar, si las letras deseamos en negrita o cursiva , como también la altura y el espaciado entre las letras, etc.
5. Una vez que hayamos terminado de editar el texto, haga clic en Aceptar.

Cabe resaltar que si bien hemos actualizado la Cara_A, aún no podemos visualizarlo en el diseño del Ensamble.

Para poder ver lo editado, se deberá actualizar.

1. Como siempre, Guardamos el trabajo realizado hasta el momento con el diseño de la Cara_A.
2. Una vez realizado este paso, hacemos doble clic en el diseño de Ensamble.
3. Automáticamente nos saldrá una ventana de Advertencia, por lo que se deberá hacer un solo clic al icono que se encuentra en la parte superior de la pantalla del programa, junto a las pestañas de los diseños elaborados hasta el momento.

Nuestra caja ya está lista, unos cuantos pasos más y podrás disfrutar de tu caja.

Después de utilizar Fusion 360 , necesitaremos de otro programa que dirige directamente las máquinas de corte y grabado: RDWorks (versión 8).

Nosotros hemos editado una sola cara, por lo que debemos guardar ese boceto como DXF para importarlo en el programa RDWorks.

1. Nos ubicamos en el diseño de la CARA_A. Y podemos verificar que dentro de la hoja de trabajo hay diferentes carpetas, una de ellas es Bocetos.
2. Desplegamos la carpeta y podremos ver la cantidad de bocetos que hemos realizado, pero se elige el último (es el que contiene todos los diseños realizados en esa superficie).
3. A este último boceto, damos clic derecho y hacemos clic en Guardar como DXF.

El siguiente programa no es difícil de utilizar, este nos proporciona diferentes opciones: cortar a láser, grabado y delineado.

Para Importar un archivo:

1. En el menú de herramientas, haga clic en Archivo y, a su vez, haga clic en Importar.
2. Elegimos el archivo correcto, y aparecerá el diseño completo realizado en Fusion 360.

¡Ya estamos en el último paso!
Ya nos encontramos en el paso dónde puedes aprender a mandar a cortar tus piezas y .. ¡Caja lista!

1. Una vez que se importó el archivo de Fusion 360 , tenemos que editar los colores de los bocetos de acuerdo a lo que queremos. Por ejemplo: azul para grabado, rojo corte y verde delineado.
2. Podemos seleccionar las líneas y cambiarles el color dándoles clic en la paleta de colores que existe en la parte inferior izquierda. El contorno de color rojo; dibujo, verde, y el texto, azul.
3. Teniendo en cuenta esta información, la franja del lado derecho, al inicio, hay una lista de Capas. Colocamos en orden las funciones, por lo que damos clic a alguno que se deba mover y arrastramos hacia arriba o hacia abajo de otro, Tener en cuenta que siempre se debe iniciar por el delineado, grabado y, por último, el corte.
4. Para modificar los parámetros, le damos doble clic al color de las capas. Inmediatamente, aparece una ventana emergente al centro del programa. Por lo que son tres elementos que debemos modificar: Velocidad, Modo de trabajo y Valor porcentual . De acuerdo a lo que se quiera al proyecto, se modifican los datos.
5. Por último, le damos clic a Comienzo (si en caso se tiene una máquina de corte láser conectada a la laptop o computadora).

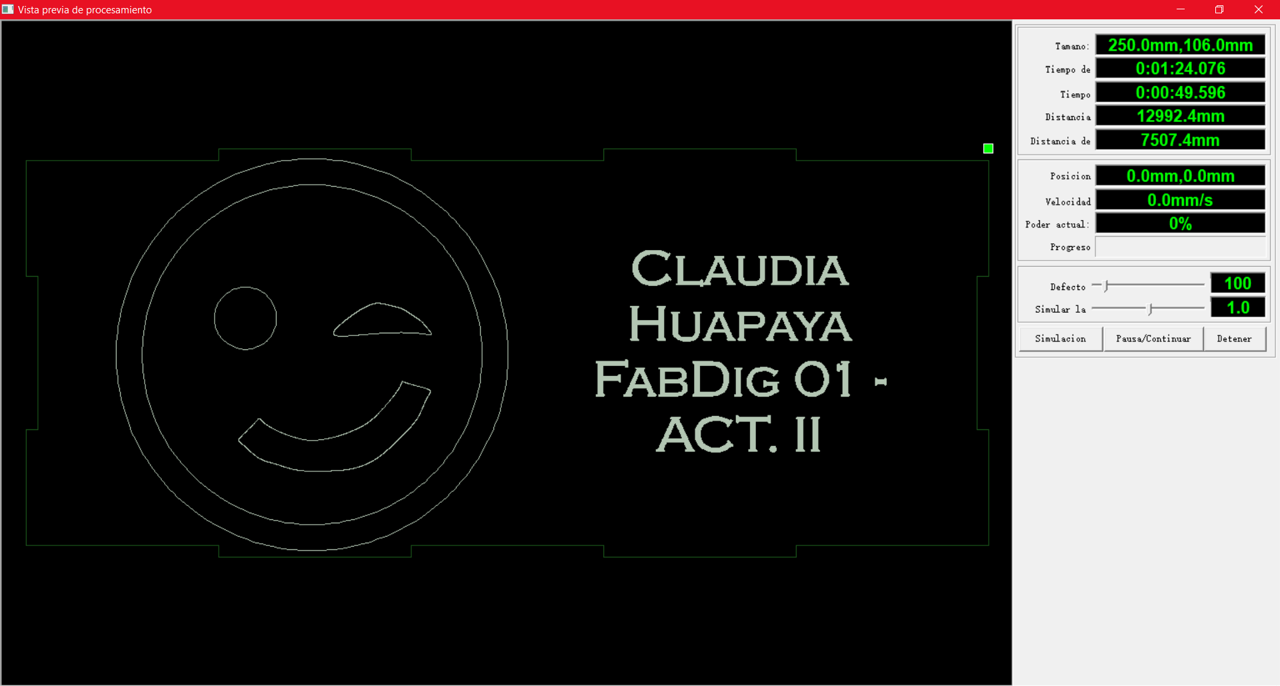

Nota: Si en caso no se tiene una máquina de corte a láser, podría verificar cuántos tiempo se demoraría en realizar este trabajo un trabajador cerca. Hacemos clic en Vista Previa (icono de un computador en el medio de la barra de herramientas).

Esta Vista Previa nos proporciona el tiempo a demorar la máquina, nos proyecta el orden que seguirá una vez que se planteé y la distancia que se está manejando para la elaboración del mismo proyecto.

¡LISTO!
