PC1 - COFRE (Lobo)

¡Bienvenidos a este proyecto innovador!

En este instructable te enseñaremos como realizar una cofre personalizado de manera novedosa y didáctica, usando programas como Fusión 360 y RDWorksV8, además aprenderás a interactuar, ya que se te explicara de una manera pausada y sencilla, donde solo necesitamos tu atención.

SOFTWARE:

- Autodesk fusión 360

Requisitos del sistema Memoria: 4 GB de RAM (los gráficos recomiendan 6 GB o más)

Tarjeta gráfica: Compatible con DX 11 o GPU superior dedicada con 1 GB o más de VRAM Gráficos integrados con 6 GB o más de RAM

Espacio en disco: 3 GB de almacenamiento

- RDworkV8

Se recomienda que su PC esté equipada con un mínimo de procesador de doble núcleo y que tenga al menos 2 GB de RAM instalada.

- Internet

HARDWARE:
- Computadora o laptop.

-Ratón periférico.

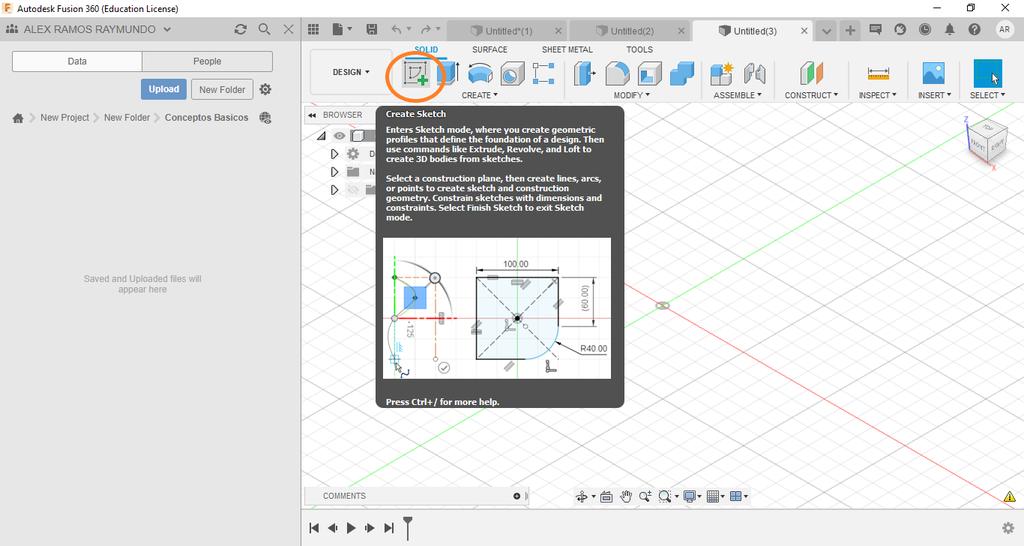

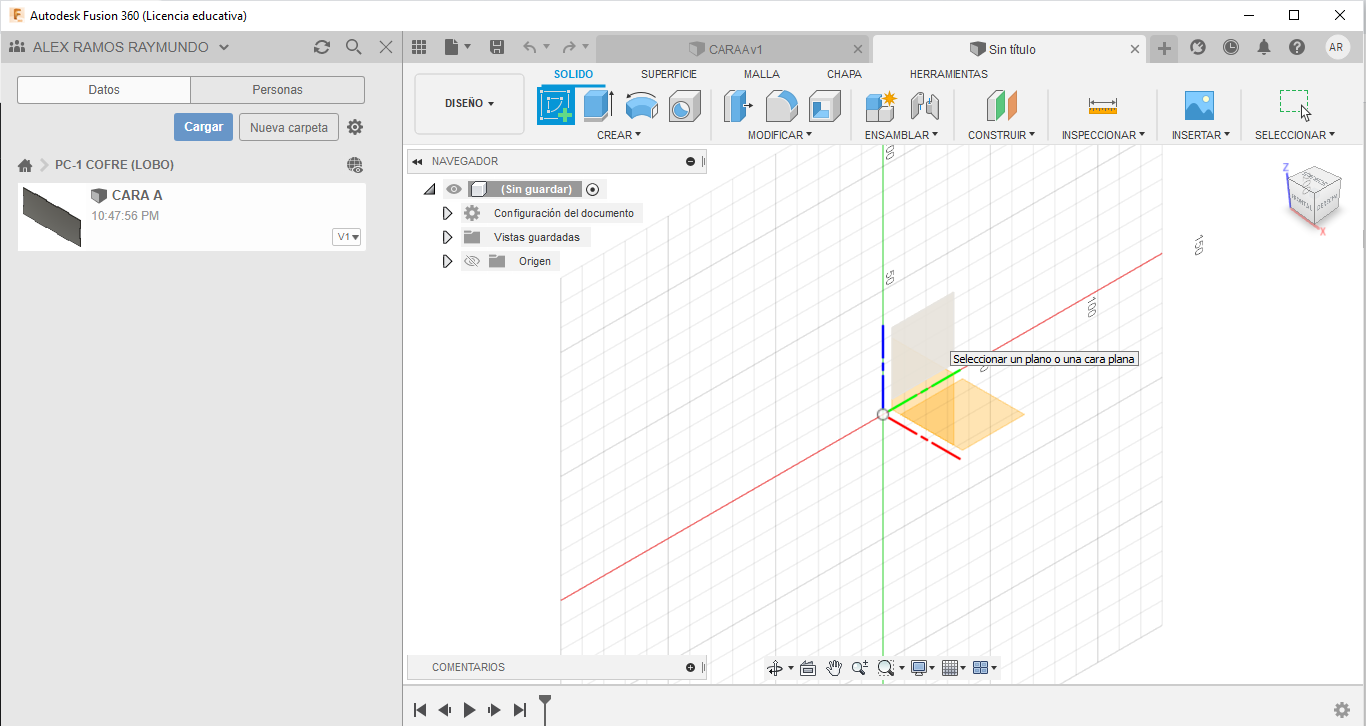

PRIMERO: Para poder desarrollar una cara del proyecto debemos seleccionar "Crear boceto", la cual nos permite ubicar los ejes: "X", "Y" y "Z".

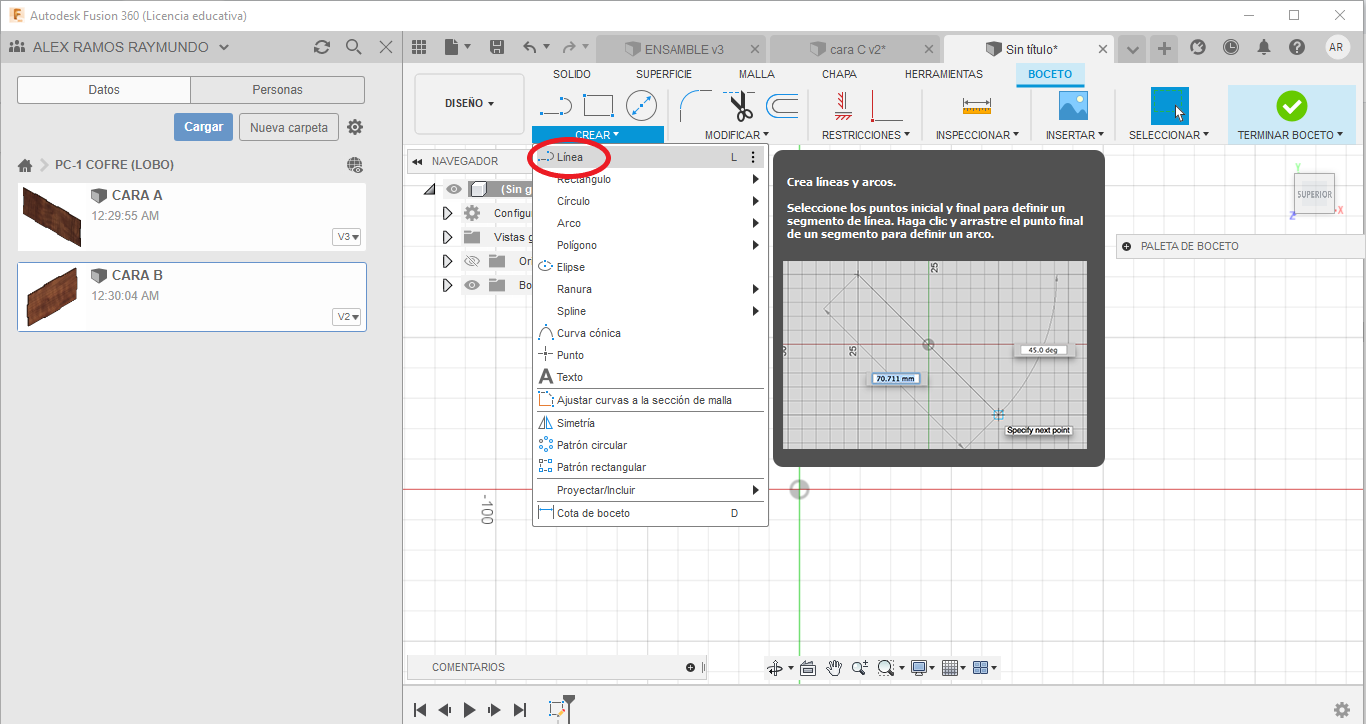

SEGUNDO: Para poder establecer longitudes rectas, debemos seleccionar "Crear" con la opción "Linea", esto a la vez nos facilita las medidas, también se puede añadir diferentes figuras geométricas.

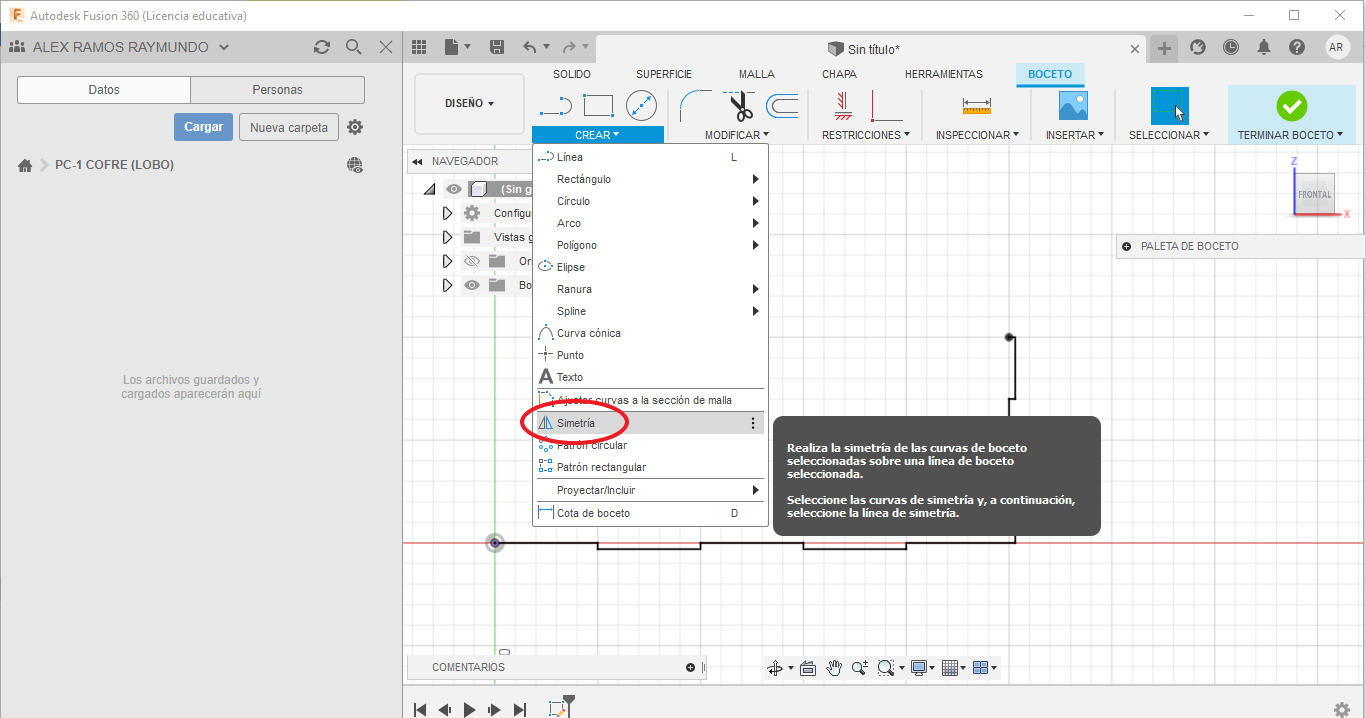

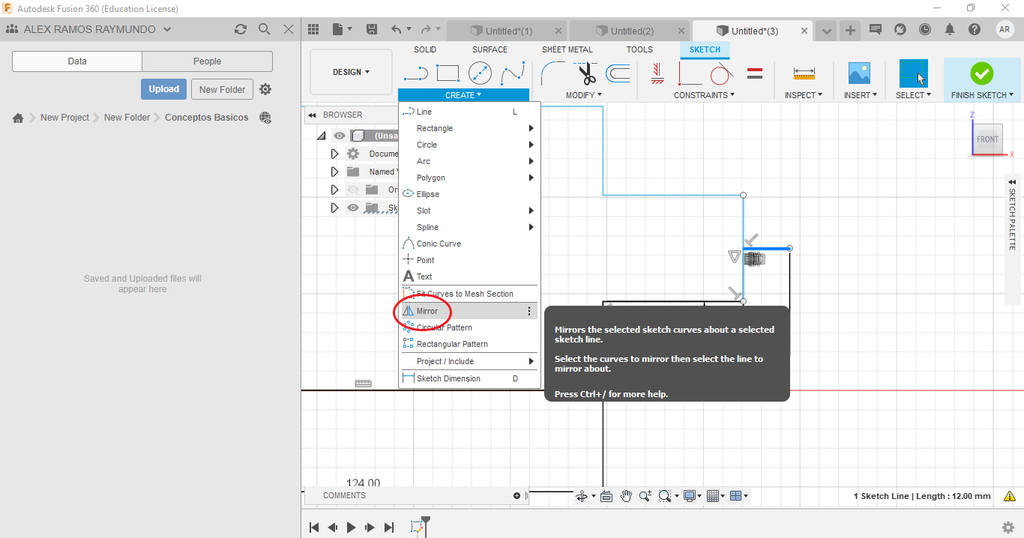

TERCERO: Ante el desarrollo de una figura simétrica, podemos seleccionar "Crear" con la opción "simetría", la cual funciona como espejo o punto de reflexión, siempre y cuando tenemos una línea de referencia, presionamos "seleccionar", respecto a la línea mencionada.

CUARTO: Para poder eliminar líneas, seleccionamos "Recortar" o con la tecla "supr".

QUINTO: Una vez terminada una cara plana, si queremos en 3D seleccionar "Finalizar boceto", presionamos "Crear" con la opción "Extruir"

PARTE 1: Guardar los archivos antes diseñar y con la ayuda del ratón Seleccionar "Crear Boceto", luego elegir los ejes: "Y" y "Z".

PARTE 2: Seleccionamos "Crear" con la opción "Línea", siempre empezar en el centro del plano.

PARTE 3: Debemos trazar la primera línea en dirección horizontal hacia la parte derecha (50mm), la segunda línea va en vertical hacia abajo (3 mm), la tercera línea en horizontal hacia la derecha (50mm), la cuarta línea vertical hacia arriba (3 mm), luego repetir el mismo paso , consecuentemente trazar una línea horizontal (3mm).

PARTE 4: En la parte final de la línea de 3 mm, trazar una línea vertical hacia arriba (30 mm) ,la segunda línea horizontal hacia la izquierda (3 mm),tercera línea vertical hacia arriba (40 mm), cuarta línea horizontal derecha (3mm), quinta línea vertical hacia arriba (30 mm).

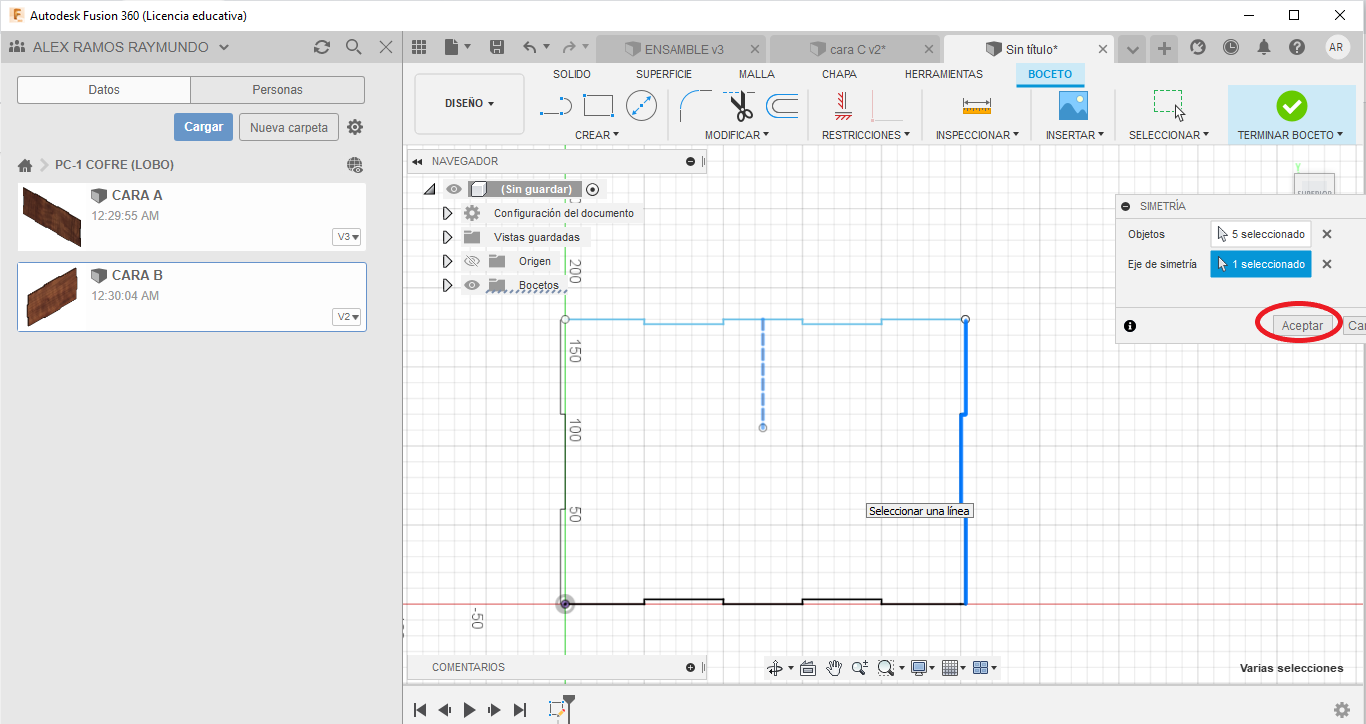

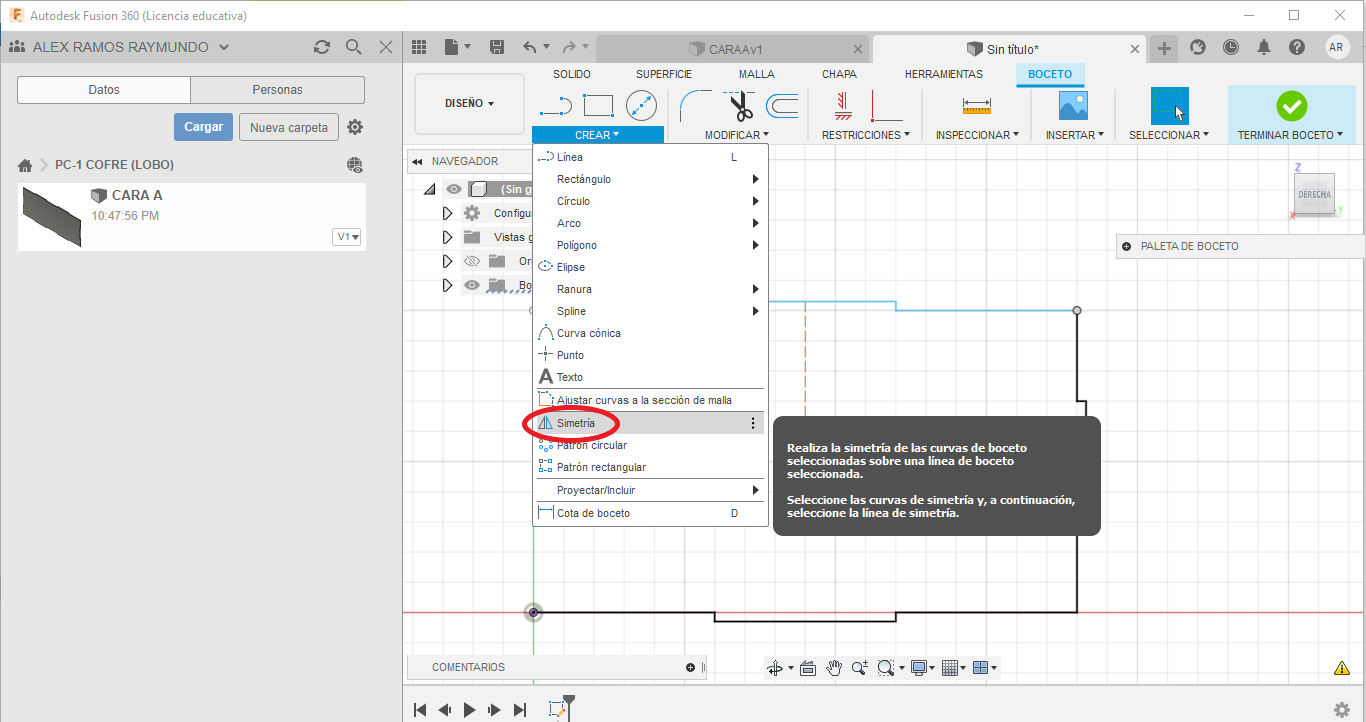

PARTE 5: Colocar una línea de referencia (50 mm) seleccionando "Crear" con la opción "Simetría, marcar previamente la parte que queremos reflejar, luego se observara la parte faltante de manera simétrica.

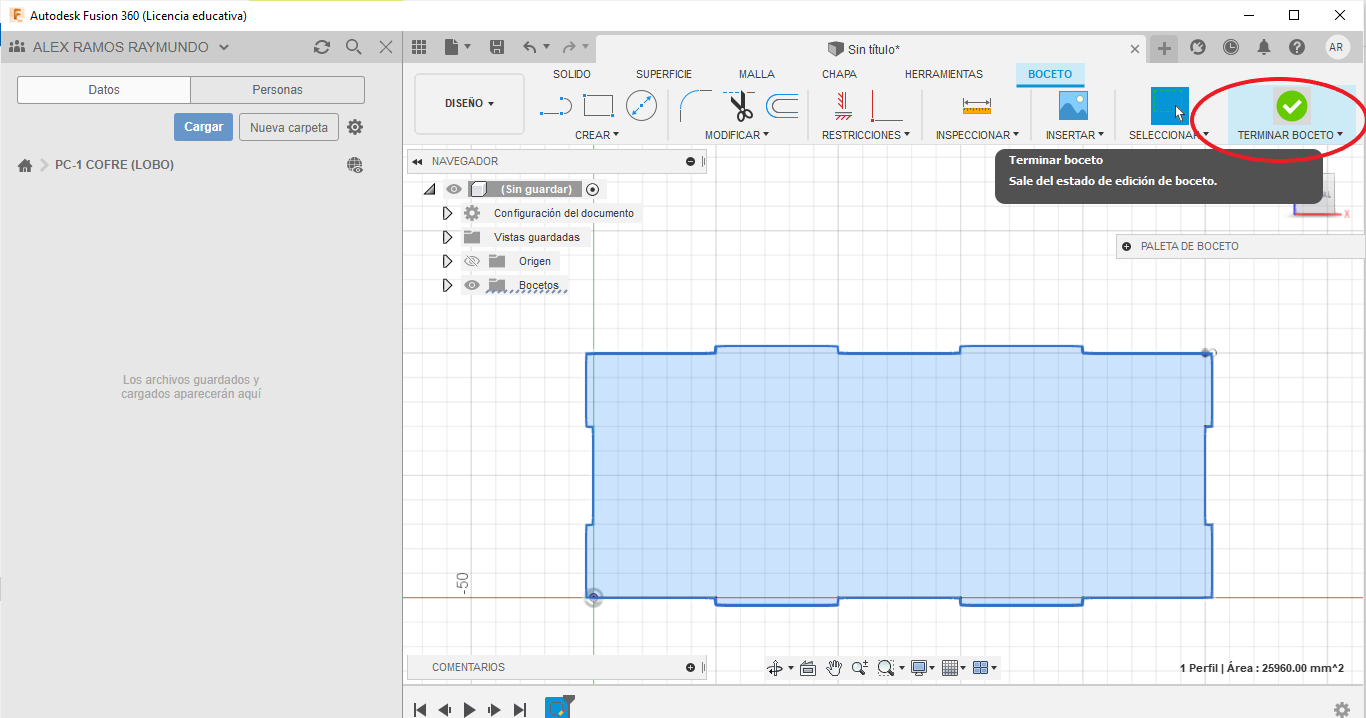

PARTE 6: Seleccionar las líneas inservibles(Línea de referencia), presionando la tecla "supr" y después seleccionar "Terminar Boceto".

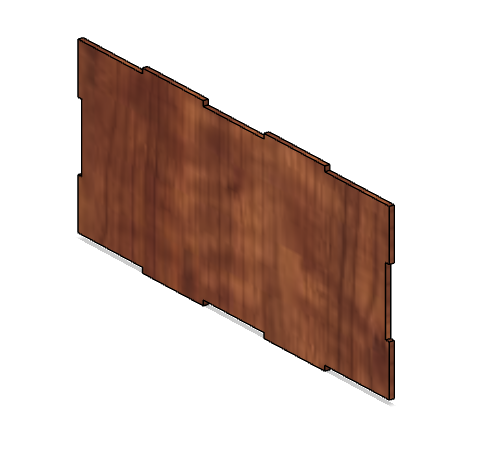

NOTA: Si queremos dar estética a las caras , solo se debe seleccionar "MODIFICAR" con la opción "Aspecto" y se podrá escoger el tipo de material y color que deseemos.

PARTE 7: Seleccionar "Crear", con la opción "Extruir" y colocar la medida de 3 mm.

PARTE 1: Guardar los archivos antes de diseñar y con la ayuda del ratón Seleccionar "Crear Boceto", luego elegir los ejes :"Z" y "X"

PARTE 2: Seleccionamos "Crear" con la opción "Línea", siempre empezar en el centro del plano.

PARTE 3: Debemos trazar la primera línea en dirección horizontal hacia la parte derecha (60mm), la segunda línea va en vertical hacia abajo (3 mm), la tercera línea en horizontal hacia la derecha (60mm), la cuarta línea vertical hacia arriba (3 mm), luego una línea horizontal derecha (60 mm).

PARTE 4: En la parte final de la línea de 60 mm, trazar una línea vertical hacia arriba (30 mm), la segunda línea horizontal hacia la izquierda (3 mm), tercera línea vertical hacia arriba (40 mm), cuarta línea horizontal derecha (3 mm), quinta línea vertical hacia arriba (30 mm).

PARTE 5: Una vez colocar la línea de referencia (50 mm) seleccionando "Crear" con la opción "Simetría, marcar previamente la parte que queremos reflejar, luego se observara la parte faltante de manera simétrica.

PARTE 6: Seleccionar las líneas inservibles (línea de referencia), presionando la tecla "supr" y después seleccionar "Terminar Boceto".

NOTA: Si queremos dar estética a las caras, solo se debe seleccionar "MODIFICAR" con la opción "Aspecto" y se podrá elegir el tipo de material y color que deseemos.

PARTE 7: Seleccionar "Crear", con la opción "Extruir" y colocar la medida de 3 mm.

PARTE 1: Guardar los archivos antes de diseñar y seleccionar con la ayuda del ratón "Crear Boceto", luego elegir los ejes: "X" y "Y" .

PARTE 2: Seleccionamos "Crear" con la opción "Línea", siempre empezar en el centro del plano.

PARTE 3: Debemos trazar la primera línea en dirección horizontal hacia la parte derecha (50mm), la segunda línea va en vertical hacia abajo (3 mm), la tercera línea en horizontal hacia la derecha (50mm), la cuarta línea vertical hacia arriba (3 mm), luego repetir el mismo paso, consecuentemente trazar una línea horizontal (3mm).

PARTE 4: En la parte final de la línea de 3 mm, trazar una línea vertical hacia arriba (60 mm), la segunda línea horizontal hacia la izquierda (3 mm), tercera línea vertical hacia arriba (60 mm), cuarta línea horizontal derecha (3 mm), quinta línea vertical hacia arriba (60 mm).

PARTE 5: Colocar una línea de referencia (50 mm) seleccionando "Crear" con la opción "Simetría, marcar previamente la parte que queremos reflejar, luego se observara la parte faltante de manera simétrica.

PARTE 6: Seleccionar las líneas inservibles (Línea de referencia), presionando la tecla "supr" y después seleccionar "Terminar Boceto".

NOTA: Si queremos dar estética a las caras, solo se debe seleccionar "MODIFICAR" con la opción "Aspecto" y se podrá elegir el tipo de material y color que deseemos.

PARTE 7: Seleccionar "Crear", con la opción "Extruir" y colocar la medida de 3 mm.

PARTE 1: En el "buscador" escoger una imagen que sea Dxf.

PARTE 2: Descargar la imagen y luego guardar.

PARTE 3: Escoger la cara donde deseamos estampar la imagen.

PARTE 4: Seleccionamos "Insertar", opción "Lienzo" la cual presionamos "Insertar desde mi computadora", abrimos la imagen y listo.

PARTE 1: Presionar "Crear", luego seleccionar en la cara que deseamos trabajar, elegir "Crear Boceto"

PARTE 2: Insertar imagen (Dxf) desde "INSERTAR" con la opción "Lienzo"

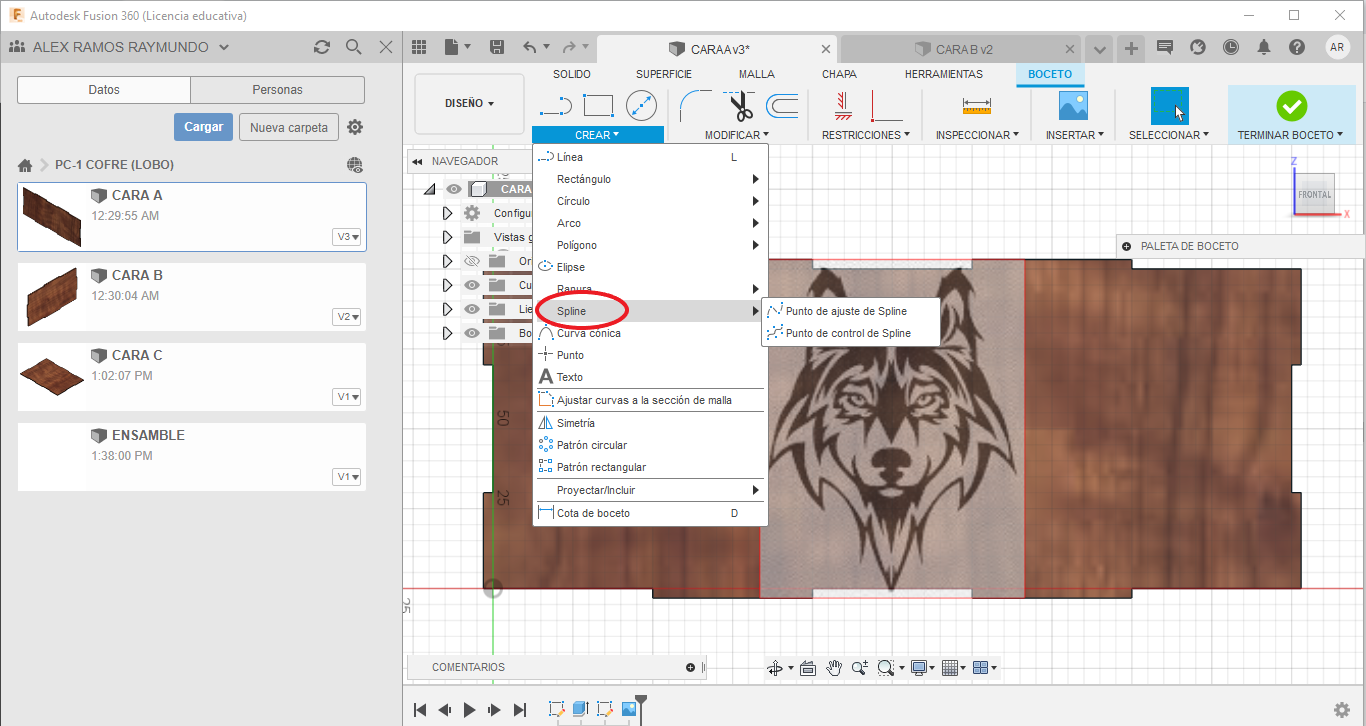

PARTE 3: Una vez estampada la imagen seleccionar "spline" y delinear la imagen.

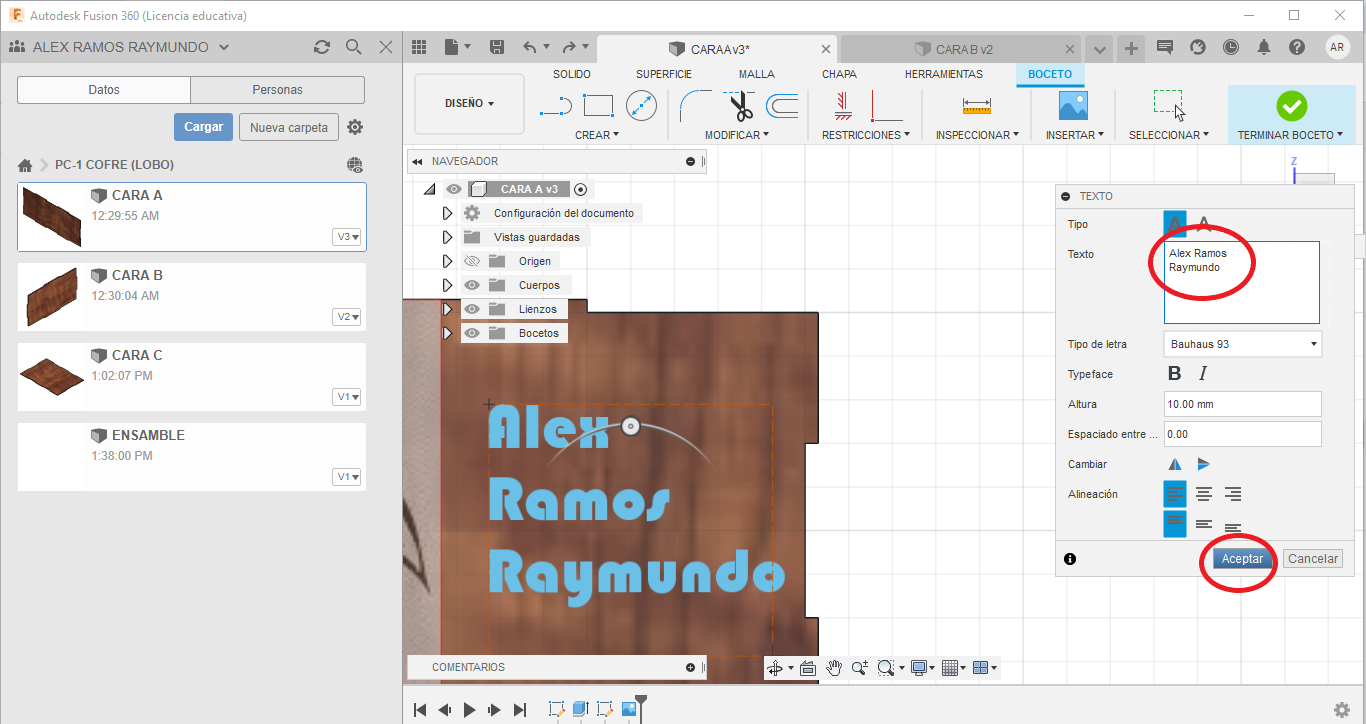

PARTE 4: Para poder agregar texto , seleccionar "Crear" con la opción "Texto" ,después escribir lo que deseamos

PARTE 5: Seleccionar el texto y aplicamos "Explocionar Texto".

PARTE 6: seleccionar "Terminar Boceto".

PARTE 1: Guardar el archivo antes de diseñar.

PARTE 2: Empezamos con la base, es decir, con la que tiene mayor contacto con las demás caras, seria la cara C.

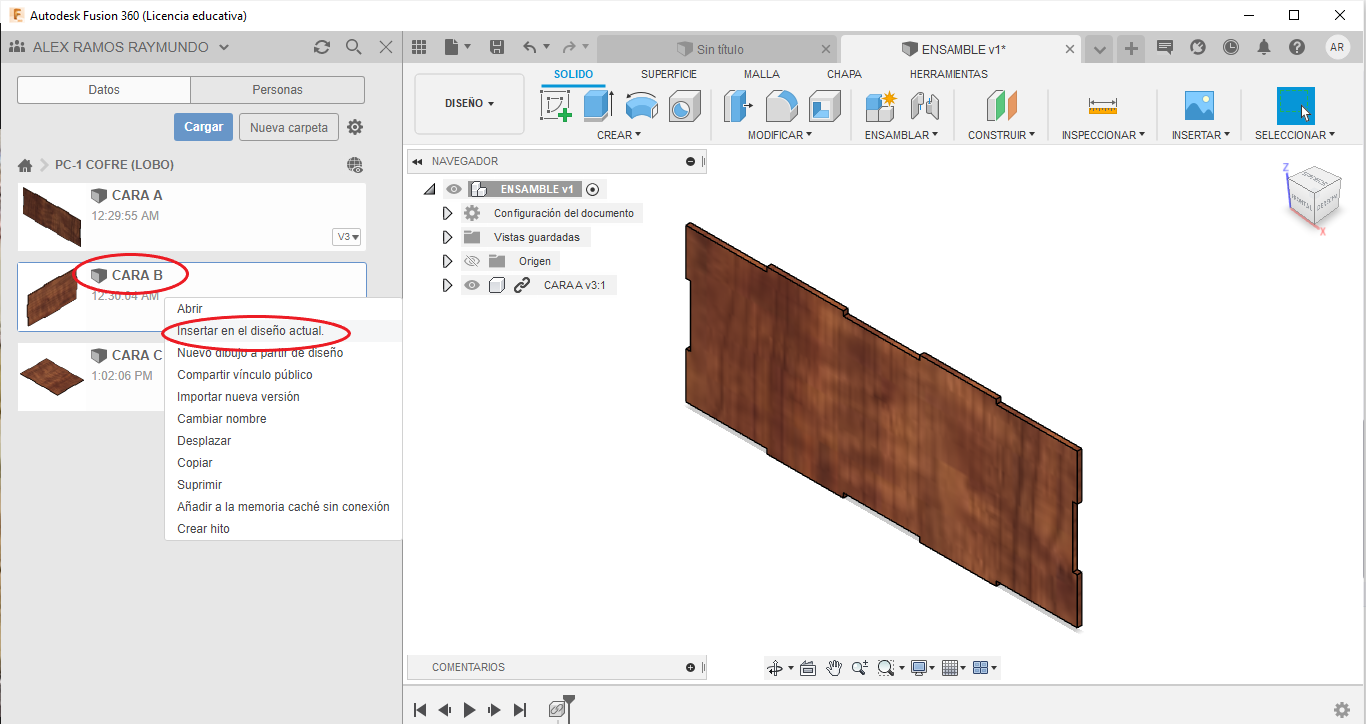

PARTE 3: Seleccionamos la cara C (Click derecho), opción "Insertar en el diseño actual", una vez proyectado dar "Aceptar".

PARTE 4: Insertar con la cara A, seleccionando la cara (click derecho).

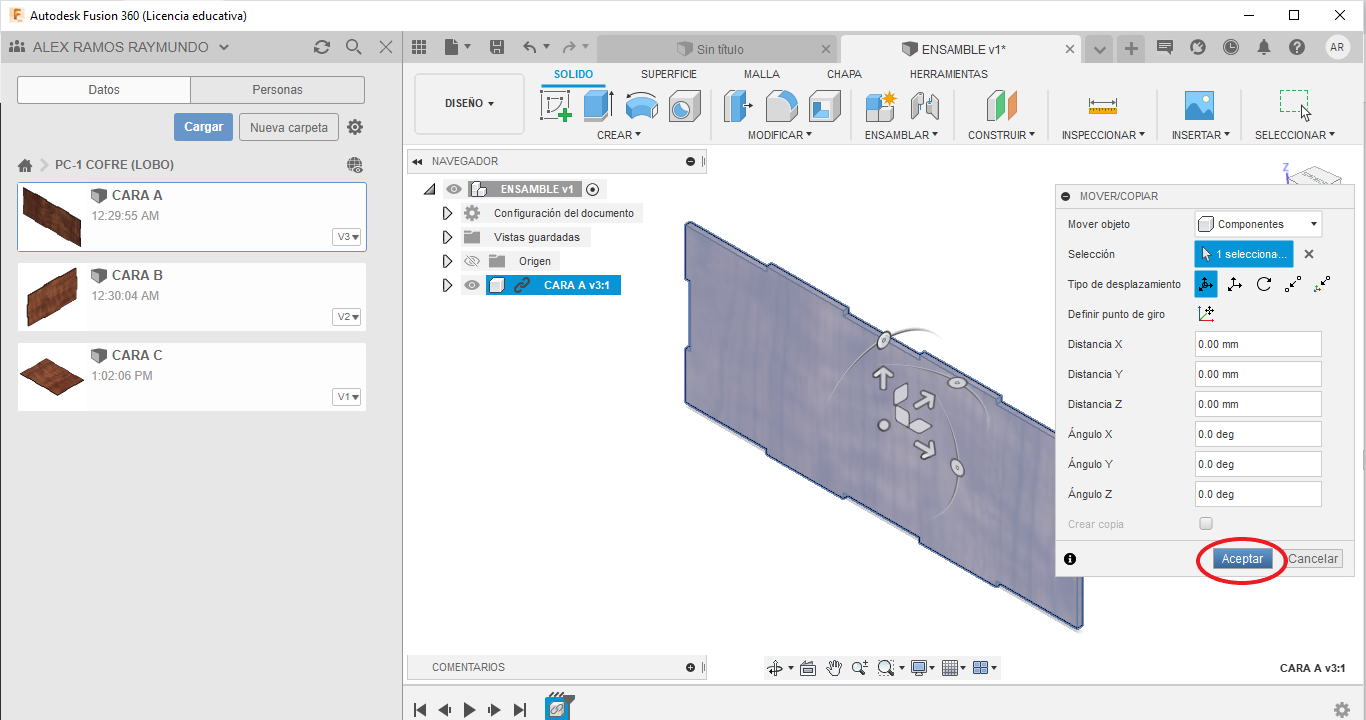

PARTE 5: Vamos a generar ensamble, seleccionando "Ensamblar", con la opción "Unión" (Presionando la tecla "J").

PARTE 6: Ahora uniremos aristas de preferencia basándonos de puntos medios.

PARTE 7: Aparecerán unas circunferencias, el cual contiene ejes; LINEA ROJA (VERTICAL), LINEA VERDE (FRENTE) Y LINEA AZUL (HORIZONTAL).

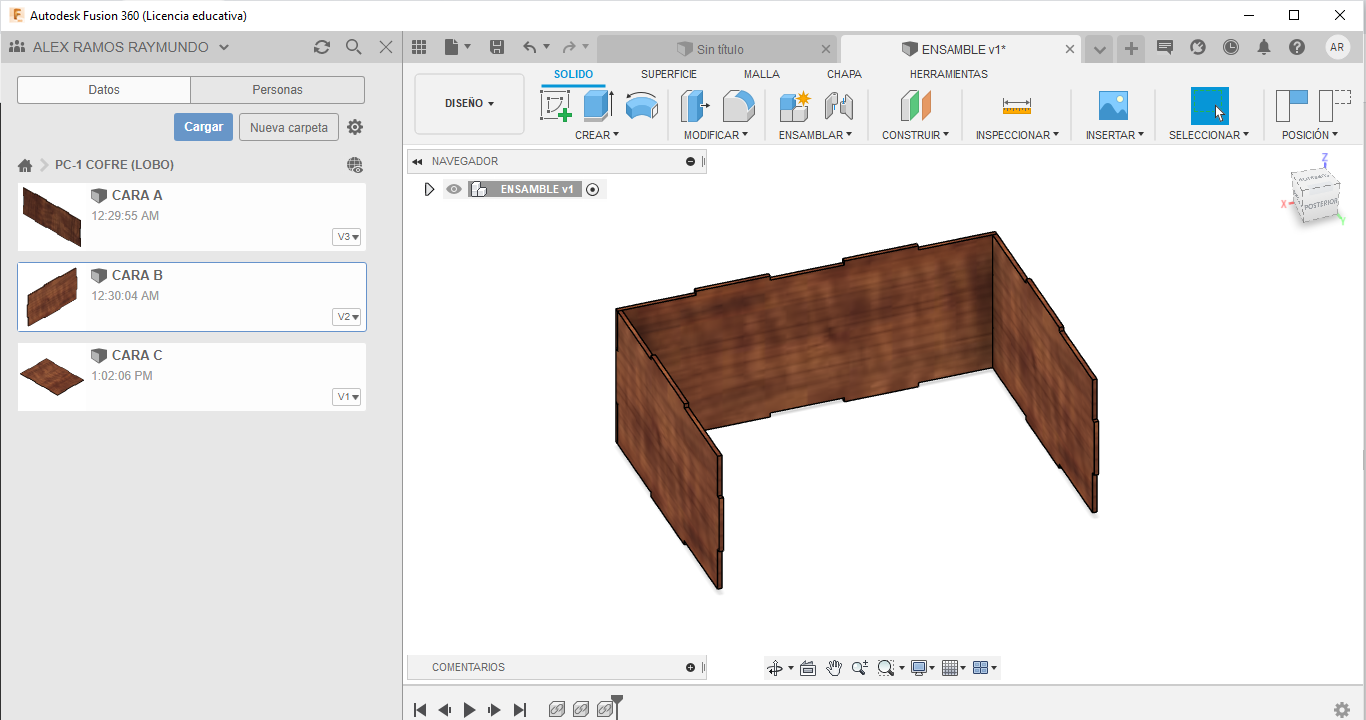

PARTE 8: Posicionar bien los ejes de ambas caras, este automáticamente se ensambla, revisar que este correctamente posicionado y repetir los pasos hasta dar forma al proyecto.

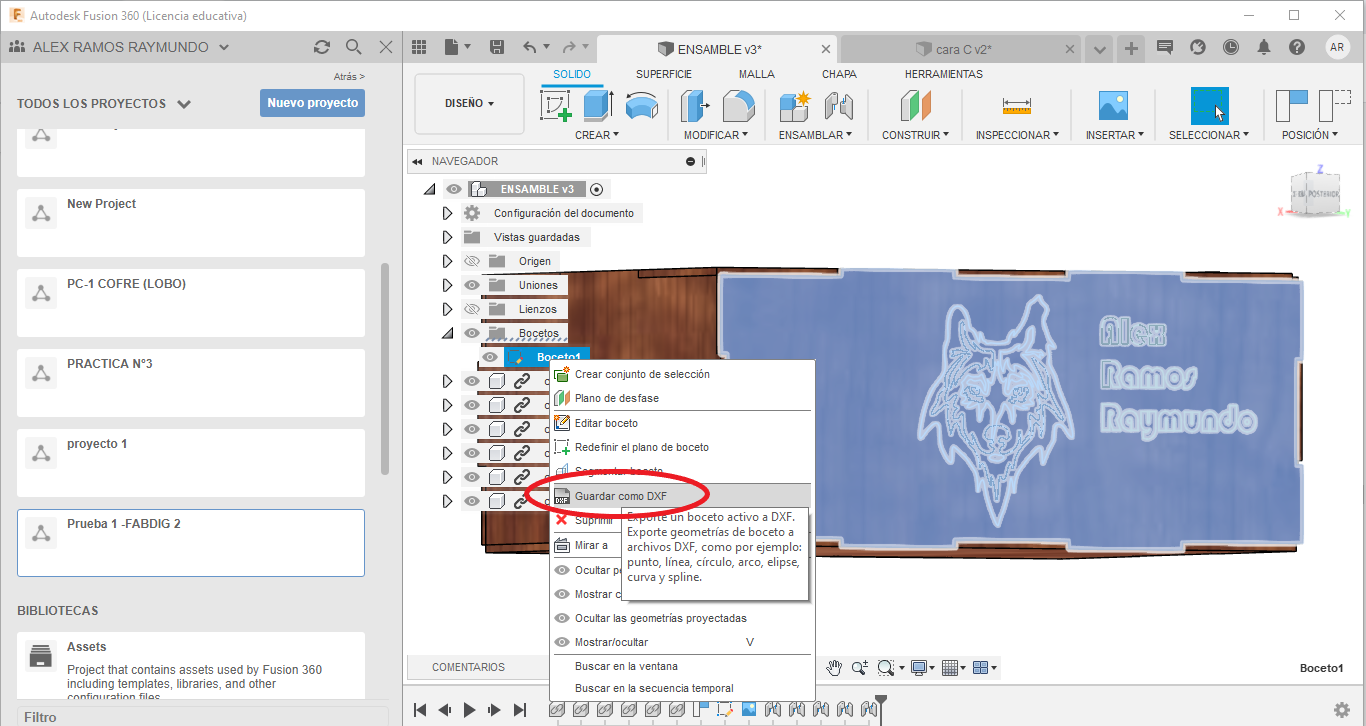

PARTE 1: Seleccionar "Sketchs", desplazamos para ver el "Sketchs 1", luego le damos "click" derecho, presionamos "Guardar como Dfx".

PARTE 2: Guardar en el escritorio con una nueva carpeta.

PARTE 3: Seleccionar todas las caras que después lo pasaremos a el software maquina laser RDWorksV8.

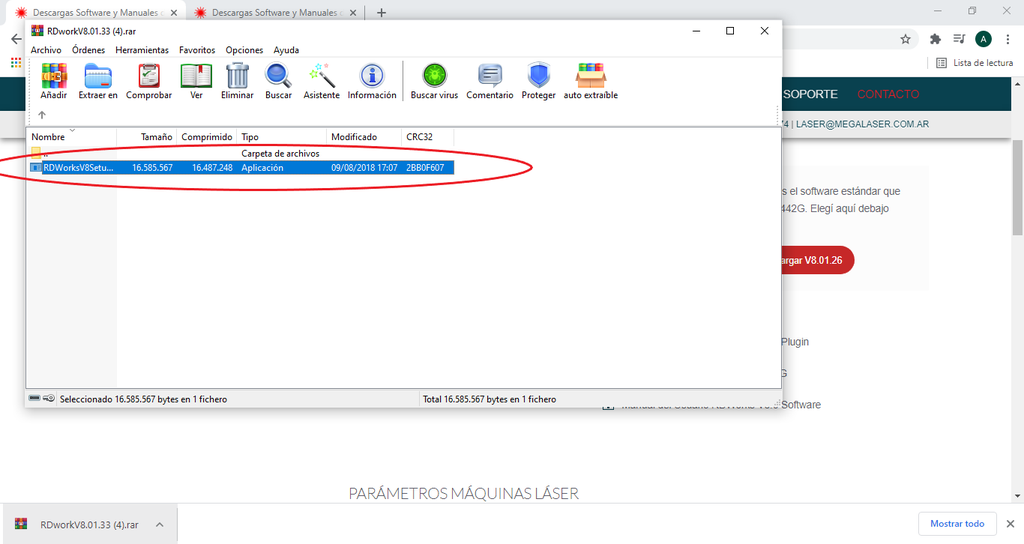

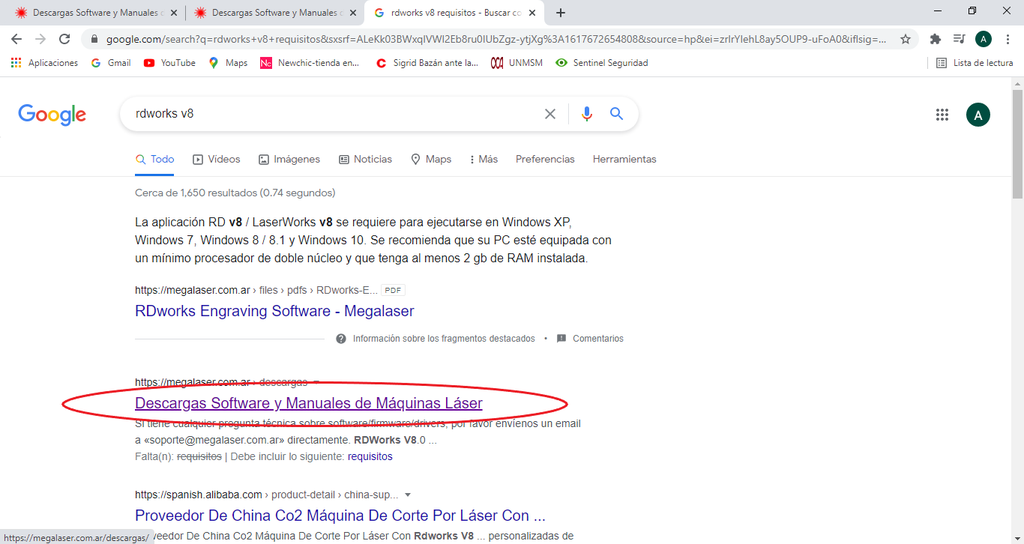

PARTE 1: Buscar el programa RDWorksV8, elegir link "megalaser".

PARTE 2: Seleccionar la primera opción donde se visualiza (DESCARGAR V8.01.33).

PARTE 3: vaciar la carpeta seleccionada.

PARTE 4: Permitir acceso.

PARTE 5: Presionar "Instalar". y esperar que cargue.

PARTE 6: Escoger el lenguaje de preferencia.

PARTE 7: Presionar "Instalar" y listo.

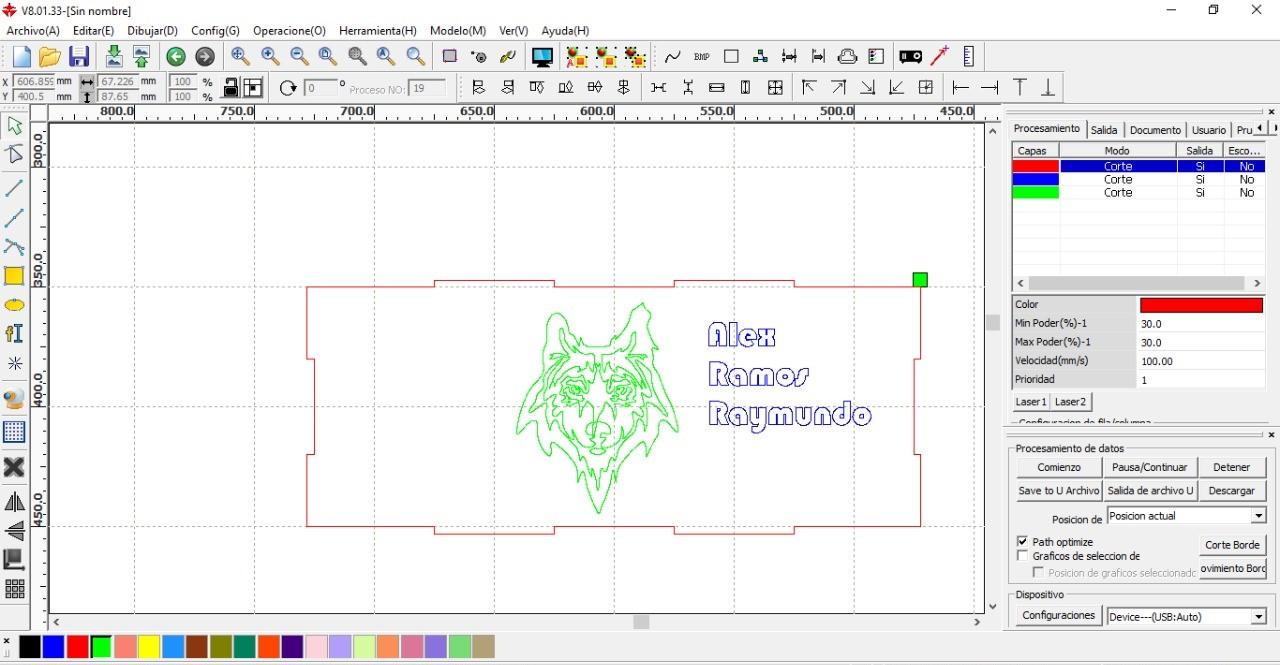

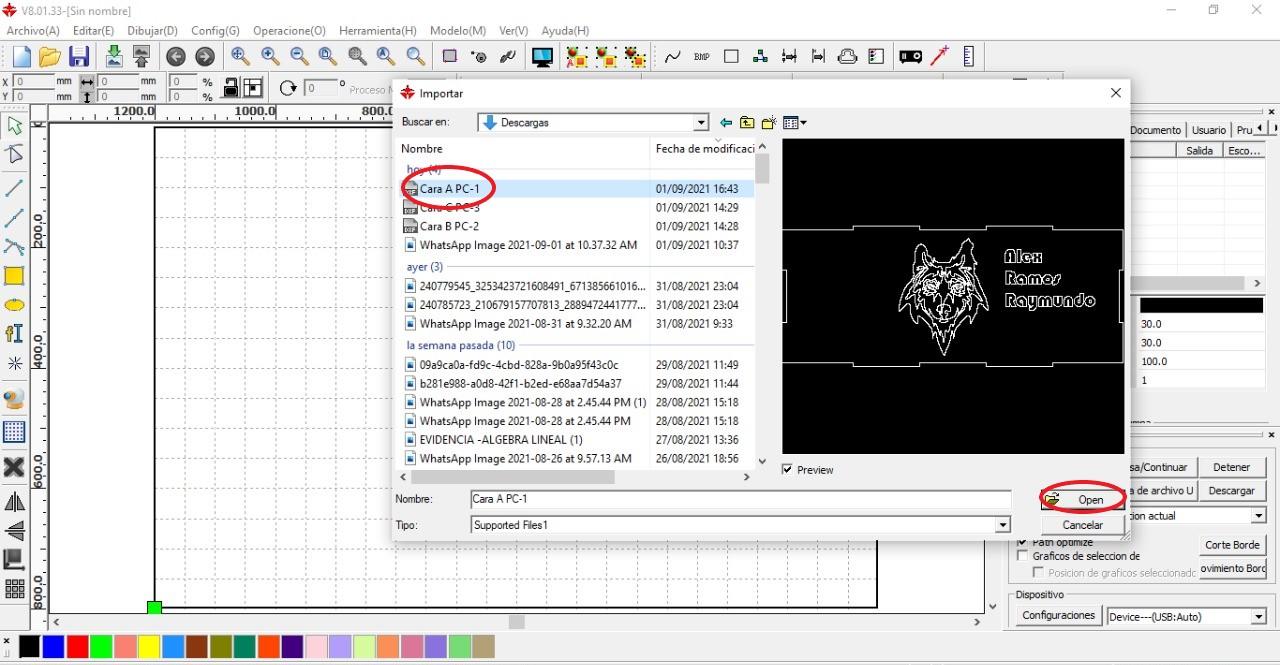

PARTE 1: Abrir el programa e importar la cara guardada, antes se notara una previsualización, el cual quiere decir que esta habilitada, seleccionamos "Abrir".

PARTE 2: Importar las piezas guardadas en Dxf

PARTE 2:Configurar los parámetros, "Doble clic" a "corte" y se generará una ventana emergente.

PARTE 3:

I) Para el perímetro de la cara A daremos el color ROJO.

- Luego seleccionamos (VELOCIDAD mm / s = 25), NOTA: cuando es corte debe ser inferior a 100 mm / s es lo mas recomendable.

- MODO colocamos "Corte"

- Potencia: Deshabilitar el "cheque" de la opción 2. Solo debe quedar 1, porque las máquinas solo manejan un cañón láser (dar valores 50-90).

II) Para el TEXTO daremos el color AZUL

- Luego seleccionamos (VELOCIDAD mm / s = 500)

- MODO colocamos "Escanear"

- Potencia: Deshabilitar el "cheque" de la opción 2. Solo debe quedar 1, porque las máquinas solo manejan un cañón láser (dar valores 10-30).

III) Para el TEXTO daremos el color VERDE
- Luego seleccionamos (VELOCIDAD mm / s = 50), NOTA: cuando es corte debe ser inferior a 100 mm / s es lo mas recomendable.

- MODO colocamos "Escanear"

- Potencia: Deshabilitar el "cheque" de la opción 2. Solo debe quedar 1, porque las máquinas solo manejan un cañón láser (dar valores 5-10).

PARTE 4: Repetir el mismo procedimiento para las caras B y C.

PARTE 5: Presionar "OK", seleccionar lo que vamos a grabar, debe ponerse de color rojo las líneas.

PARTE 6: Nos vamos a la parte de simulación donde es una imagen pequeña de computadora (color celeste y negro), presionando "Click".

PARTE 8: Iniciamos presionando el recuadro de "Simulación". NOTA: el cursor, reemplaza al cañón láser y simula el corte, primero empieza desde el exterior hasta finalizar en el interior.

Una vez terminado el ensamblado, la personalización, pasado por el simulador de corte láser con los parámetros requeridos, el trabajo queda armado y listo para usar, muchas gracias por visitar este instructable.
