PC1 - Base Gusu Lan

Bienvenidos a este proyecto que consiste en realizar una caja personalizada con el diseño de la secta Gusu Lan. Utilizando dos programas y paciencia.

1. Computadora/Laptop
2. Fusion 360
3. RDWorks

Primero se crea un nuevo proyecto: FAB DIG 02 ACT 1, luego la sub carpeta que es la unidad 1 y alli creamos otra llamado Grabado y corte laser. En esta carpeta, incluimos las próximas caras a crear.

Primero, vamos a crear boceto y seleccionamos las líneas azul y roja para empezar la cara A. Dentro de este plano, nos dirigimos a la sección crear y luego a línea.

Empezamos a hacer un punto en el plano, recorriendo primero 3 mm a dirección horizontal y luego le aumentamos 50 mm. Es aquí cuando la línea baja 3 mm y luego va otros 50 mm. Luego sube 3 mm y se repite el proceso hasta alcanzar 256 mm. Presionamos la tecla esc para culminar esta parte. Y luego desde este mismo punto subimos 30 mm, luego hacia la izquierda 3 mm y sube 40 mm, hacia la derecha 3 mm y sube 30 mm. (véase en la imagen de referencia)

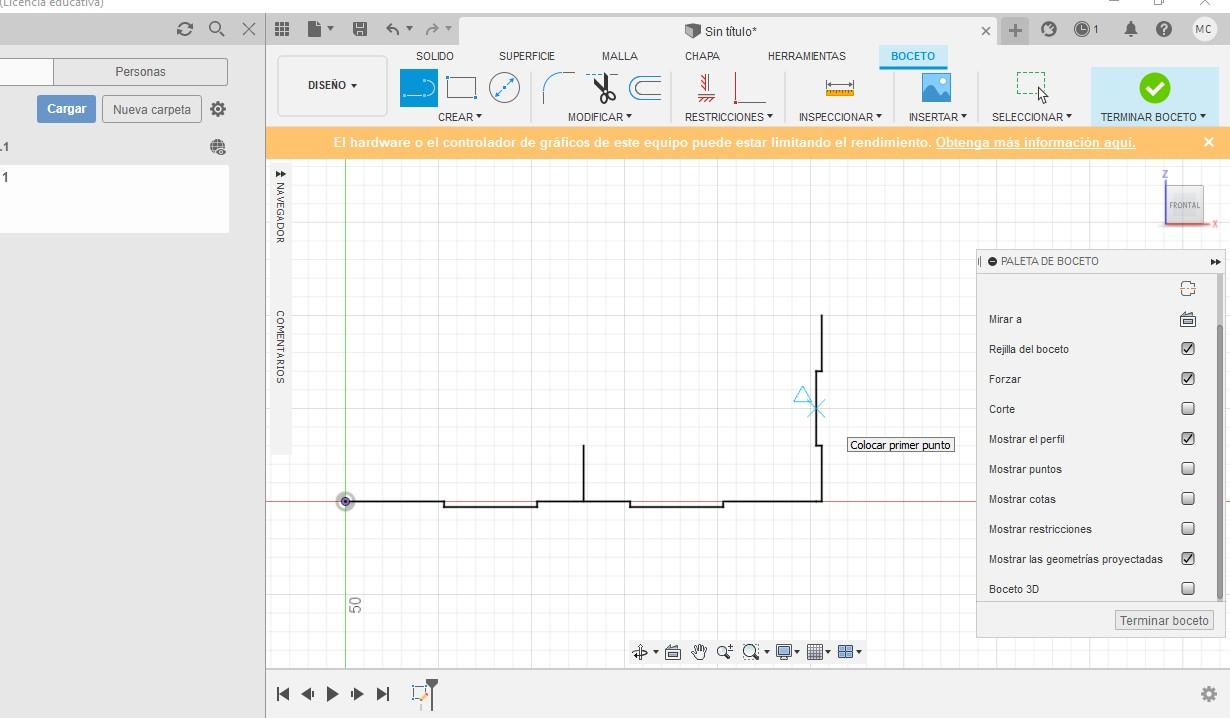

En este punto, tenemos listo el lado horizontal inferior y vertical derecho. Para poder completarlo y hacer efecto simetría (efecto espejo), hacemos una línea de referencia en la mitad de estos lados, sabemos que es la mitad porque un triangulo aparecerá por defecto.

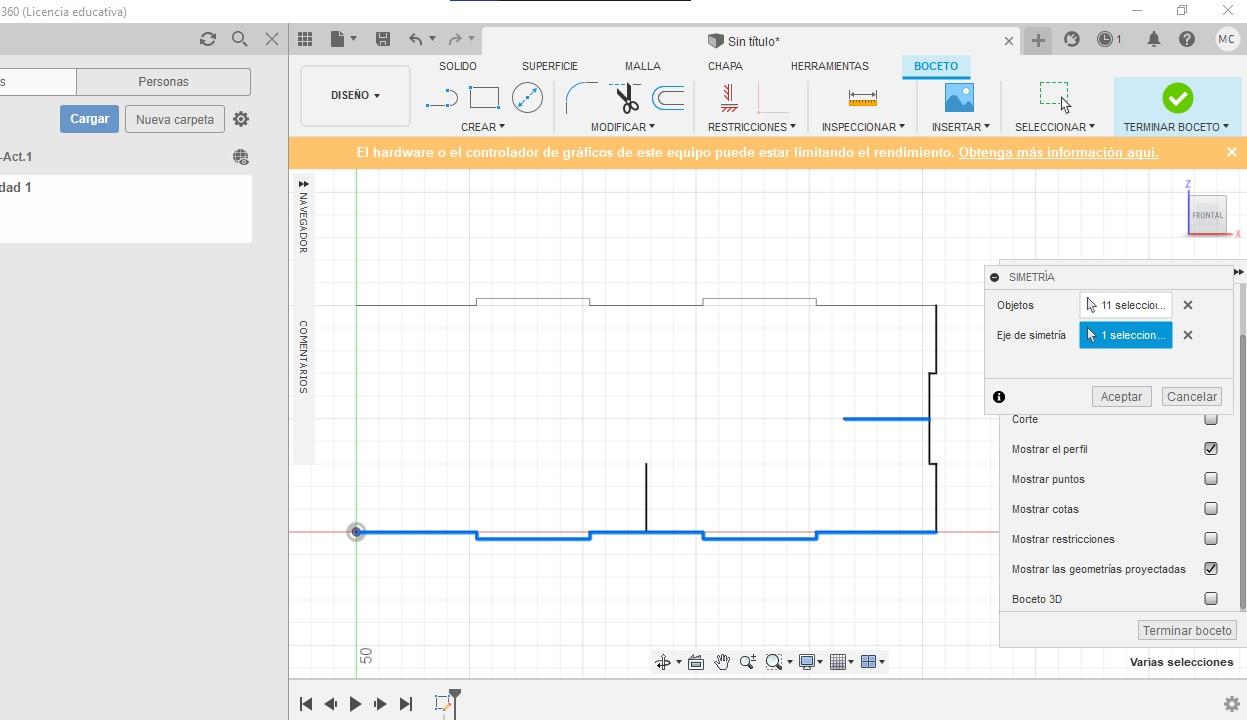

En objetos seleccionamos los objetos lineales de la parte horizontal inferior (no los puntos) y en eje de simetría la línea de referencia situada en la mitad del lado vertical derecho. Visualizamos si todo esta conforme y aceptamos. El mismo proceso de selección va para el otro lado. Una vez teniendo la cara A cerrada, eliminamos las líneas de referencia. Haciendo click derecho y suprimir.

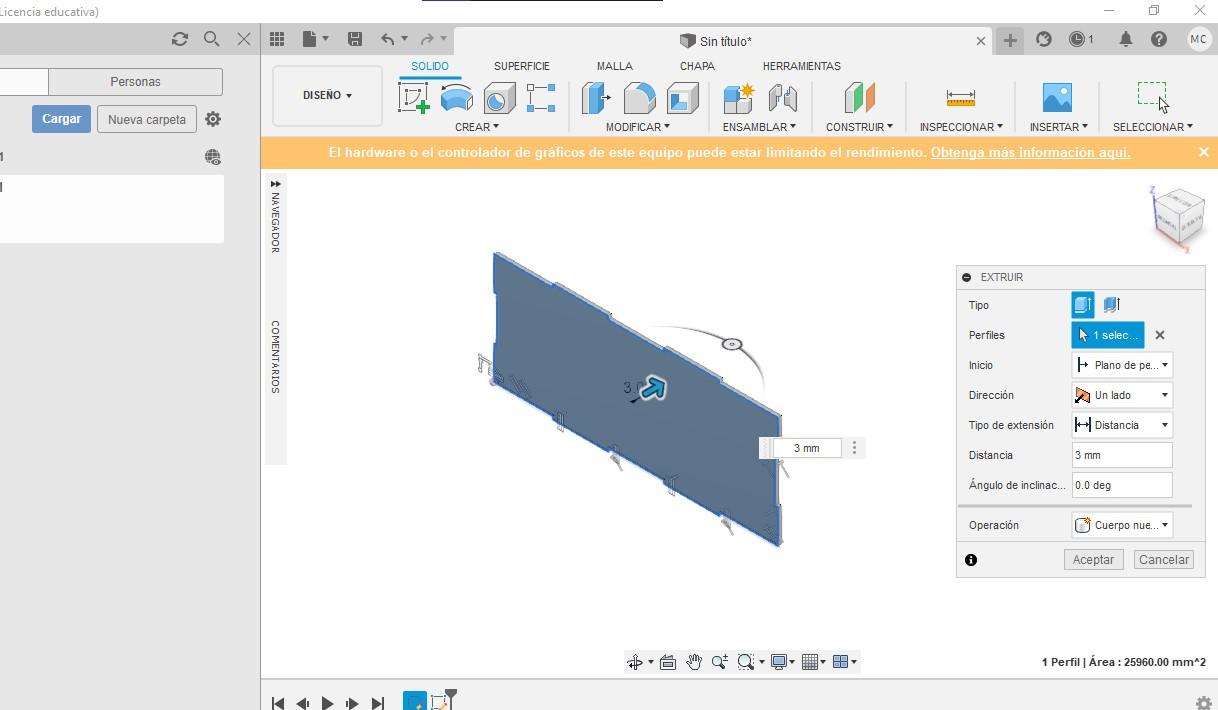

Terminamos el boceto y vamos a Extruir (E), entonces le damos unos 3 mm de distancia. Luego, ingresamos a la sección Modificar y elegimos Aspecto (o simplemente tecleamos la letra A) y elegimos el aspecto del material que mas nos agrade seleccionando estos y deslizándolos hasta la cara A. Guardamos el archivo.

Iniciamos haciendo el mismo procedimiento de la cara A, solo que con diferentes medidas y ejes (los ejes a usar será de color azul y verde)

Las medidas ser en horizontal iniciando con 60 mm, luego 3 mm hacia abajo y 60 mm a la derecha, subir 3 mm y hacia la derecha 60 mm. La línea vertical subiendo 30 mm, hacia la derecha 3 mm, subiendo 40 mm, hacia la izquierda 3 mm y subiendo 30 mm (vea la imagen de referencia). El mismo proceso de las líneas de referencia para los ejes de simetría y la selección de objetos. Luego, extruimos la capa dandole 3 mm y le ponemos un aspecto (de preferencia el mismo de la capa A)

Guardamos la capa B.

Iniciamos haciendo el mismo procedimiento de la cara A, solo que con diferentes medidas y ejes (los ejes a usar será de color rojo y verde)

Las medidas inician en horizontal con 3 mm y luego 50 mm luego se sube 3 mm y se va hacia la derecha 50 mm, se baja 3 mm y se hacia la derecha con 50 mm, así hasta tener una suma de 256 mm en horizontal. Presione esc para terminar la línea e iniciar otra para la parte vertical, subimos 3 mm y luego 60 mm, hacia la izquierda 3 mm y subimos 60 mm, hacia la derecha 3 mm y subimos 60mm aumentando 3 mm finales (vea la imagen de referencia). Seguimos haciendo el mismo proceso de las líneas de referencia para los ejes de simetría y la selección de objetos (no puntos, solo líneas). Luego, extruimos la capa dándole 3 mm y le ponemos un aspecto (de preferencia el mismo de la capa A)

Guardamos la capa C.

Para hacer el ensamble creamos un archivo nuevo y lo guardamos como ensamble. Presionamos con click derecho la cara A y seleccionamos insertar en el diseño actual. Lo mismo con la cara B, seleccionamos Ensamble y Unión (J) y seleccionaremos la arista interior. Aquí viene una especificación: La primera arista que seleccionemos será la que se desplazará y la segunda queda inamovible, Por eso, debemos de visualizar bien las arista y confirmar que encajen. Arista interior con arista exterior.

Seguimos insertando todas las capas. Hasta forman una cajita.

Con la cajita hecha, volvemos a la cara A que es donde haremos nuestro diseño. Seleccionamos insertar e insertamos una imagen desde nuestro equipo. Luego de acomodar la imagen a nuestro gusto, vamos a crear boceto, línea y spline respectivamente. Con spline nos aseguramos de cerrar todos los bordes para no tener inconvenientes después. Hacemos el delineado del diseño y deshabilitamos la visualización de lienzos para quitar la imagen (ingresando a navegador)

Concluimos guardando este archivo, una pestaña de guardado por el usuario aparecerá. Luego, un símbolo de advertencia (triangulo amarillo) se mostrará en el archivo de ensamble, lo presionamos y se actualizara de forma automática.

Nos dirigimos a la zona que dice diseño y buscamos renderizado. Una vez alli, vamos a configuración de la escena. Aquí elegiremos una de nuestra preferencia y acomodaremos el brillo, sombras, perspectiva del objeto. Una vez que la escena nos agrade, capturamos la imagen y guardamos el archivo.

Teniendo los archivos de la cara A, B y C. Vamos hacia el icono de documento y seleccionamos exportar en dxf.

Al final, debemos de tener tres archivos de dxf.

Primero importamos el archivo dxf. Probaremos con la cara A, ya que esta es mas compleja al tener un grabado y un corte.

Seleccionamos toda el área y la marcamos de rojo. Luego, seleccionamos solo el diseño (el grabado) y lo pintamos de azul. En la parte derecha vemos los colores y los ordenamos de forma que el azul quede sobre el rojo.

Seleccionamos donde dice corte (al lado de los colores) y una ventana aparecerá. Alli cambiamos la configuración velocidad, modo de y mínimo y máximo poder.

Para la selección azul (grabado) la velocidad debe ir a 100, modo escáner y deseleccionamos el segundo en máximo y mínimo poder. Solo teniendo el primero seleccionado, colocamos de mínimo: 20 y máximo: 30.

Para la selección roja (corte) la velocidad debe ir a 50, modo corte y deseleccionamos el segundo en máximo y mínimo poder. Solo teniendo el primero seleccionado, colocamos de mínimo: 50 y máximo: 70.

Si se tiene una maquina laser conectada, con los botones comienzo, pausa/continuar y detener puede ejercer el trabajo.

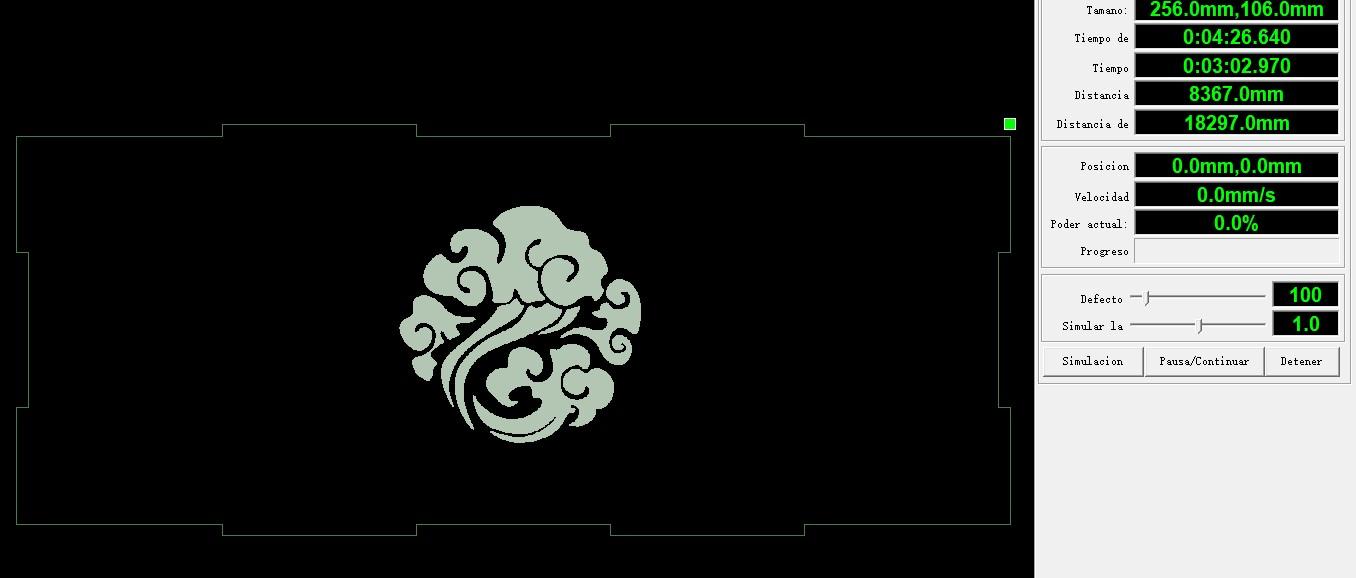

Para la simulación del corte y grabado, nos dirigimos al monitor situado arriba. Seleccionamos simulación y empezara. Alli visualizaremos el margen de error.

En conclusión, este proyecto es muy agradable de hacer y entretenido. Además que podemos aprender a hacer cosas nuevas y desarrollarlas en algún futuro. ¡Disfruta del resultado y ten un buen día!
