Organizador De Objetos

by patrick_ponce1 in Workshop > Laser Cutting

95 Views, 0 Favorites, 0 Comments

Organizador De Objetos


A continuación, presentaremos el desarrollo de un organizador de accesorios, como llaves, billeteras, audífonos, etc. Este desarrollo se llevará a cabo mediante la plataforma Autodesk Fusion 360 y es necesario contar con el servicio de una cortadora láser para su finalización.

El proyecto fue realizado en el curso de FabDig en la Universidad San Martín de Porres. Esperamos que les sea de utilidad y que ayude a utilizar las herramientas de Fusion 360 para la elaboración de diversos proyectos.

Supplies

  • Buena conexión a internet
  • Autodesk Fusion 360 (versión de prueba o licencia educativa)
  • Laptop/computadora
  • Acceso al servicio de una cortadora laser
  • Goma o pegamento para en ensamblaje

Descargar Autodesk Fusión 360 Y Crear Una Cuenta


En un principio, debemos comenzar accediendo a la web de Autodesk, donde tendremos que crear nuestra cuenta, para así poder descargar el programa Autodesk Fusion 360 y poder diseñar nuestro proyecto bajo una licencia educativa o de prueba.

Ejecuta El Software Fusión 360 Y Crea Un Nuevo Diseño

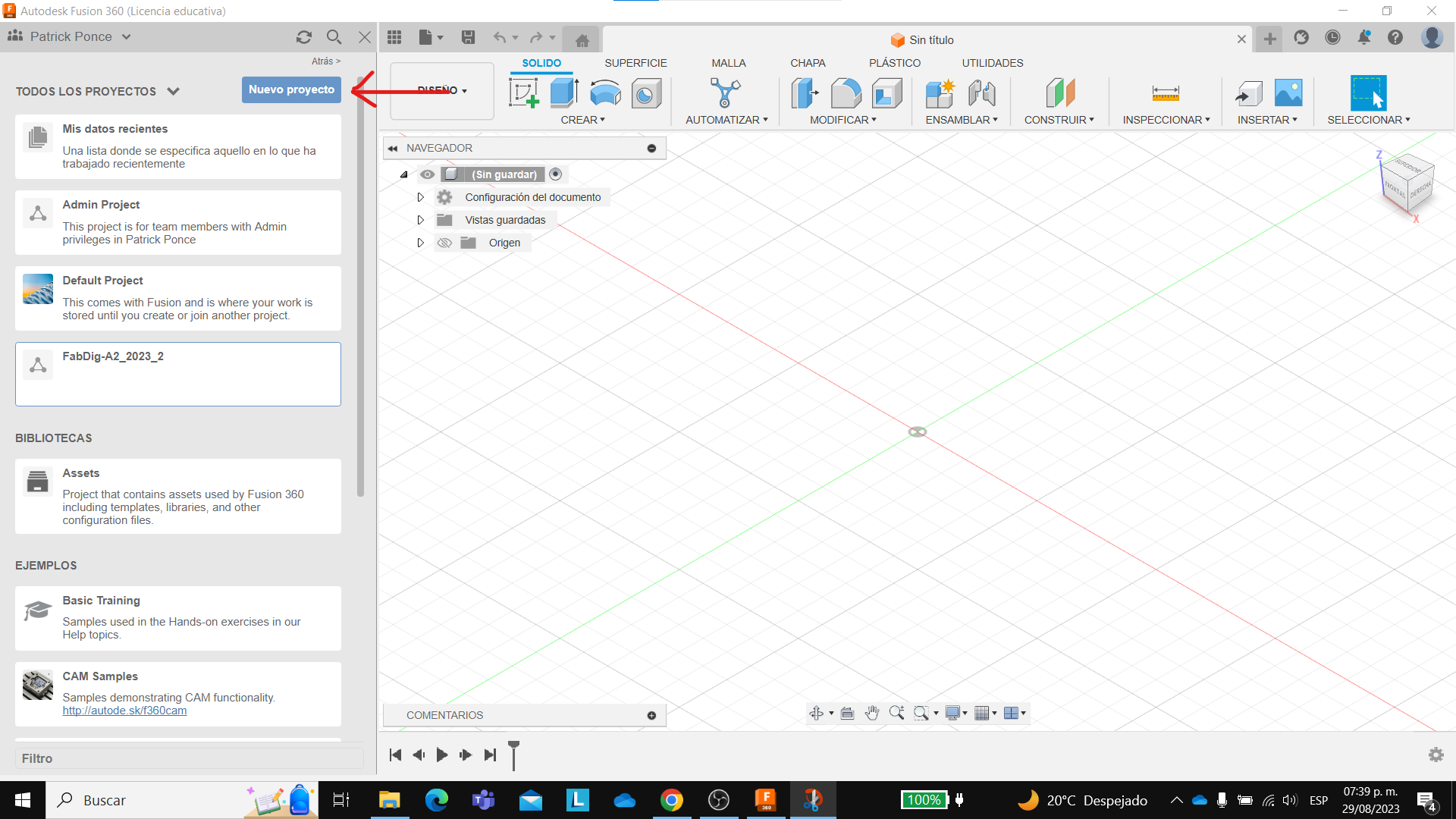

Inicio de Autodesk Fusion 360

Para comenzar con la fabricación, tendremos que ingresar al aplicativo Fusion 360, previamente instalado, al cual deberemos acceder con la cuenta previamente creada para descargar el programa.

Luego de proceder con su ejecución, nos ubicaremos en la zona lateral superior izquierda, donde encontraremos la opción de "Nuevo proyecto", el cual deberá ser creado con un nombre práctico y reconocible, ya que ahí se almacenarán las partes de nuestro organizador.

Definimos En Que Ejes Vamos a Trabajar La Base Y Las Diagonales


Tenemos que tener en cuenta en qué ejes "X, Y, Z" trabajaremos, para no cometer errores a la hora de elaborar el soporte.

Para las piezas de la base, trabajaremos con los ejes "X" y "Z"; para los laterales, los ejes "Y" y "Z"; y, para los frontales, diagonales y espaldares, "X" y "Y".

Creamos Un Boceto Y De Acuerdo a Las Medidas Creamos La Base

Creamos nuestro boceto con líneas de construcción

En principio, es claro identificar los ejes a trabajar (X, Z), y luego de haber creado el boceto en dichos ejes, procedemos a crear líneas con las medidas indicadas, partiendo del punto de origen de los ejes de coordenadas.

Extruir Y Poner Un Aspecto

29 de agosto de 2023

Presionamos en "crear", le damos a "extruir" y le damos un grosor de 3 mm positivo. Luego seleccionamos "modificar", damos clic en "aspecto" y escogemos el que más nos guste.

La extrusión la realizaremos con todas las piezas y será con un grosor de 3 mm.

Realizamos La Cara Base Diagonal

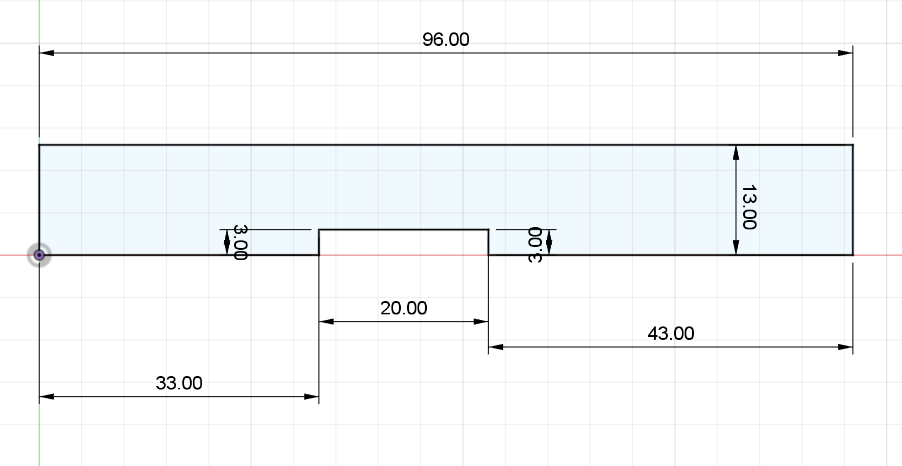

Siguiendo los mismos pasos para la base, escogiendo bien los ejes y teniendo en cuenta las medidas, realizamos la cara base diagonal en los ejes (X, Z).

Realizamos La Cara Espaldar


En este caso, escogemos los ejes (X, Y) y, teniendo en cuenta las medidas, realizaremos la cara espaldar con las medidas dadas.

Realizamos La Cara Diagonal


Siguiendo los mismos pasos, escogiendo bien los ejes (X, Y) y teniendo en cuenta las medidas, realizamos la cara diagonal.

Realizamos La Cara Frontal


Seguimos los mismos pasos, escogiendo bien los ejes (X, Y) y teniendo en cuenta las medidas, realizamos la cara frontal.

Realizamos La Cara Lateral 1

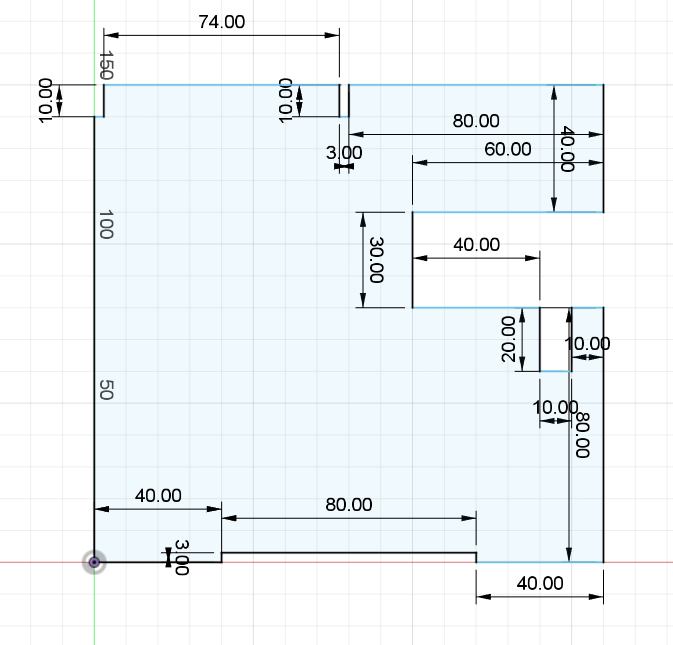

En este caso, escogemos bien los ejes (Y, Z) y, teniendo en cuenta las medidas, realizamos la cara lateral, siguiendo los mismos pasos para el boceto y la extrusión.

Realizamos La Caras Lateral 2


Siguiendo los mismos pasos, escogiendo bien los ejes (Y, Z) y teniendo en cuenta las medidas, realizamos la primera cara lateral.

Cuando realicemos la línea diagonal, nos debemos ubicar con el cursor sobre el punto medio, apareciendo sobre ella un símbolo de un triángulo. A partir de ese punto medio, subimos 3 mm y luego 20 mm para la izquierda y para la derecha lo mismo. Luego unimos esos bordes con la línea diagonal y cortamos las líneas innecesarias.

Realizamos La Cara Lateral 3


Siguiendo los mismos pasos, escogiendo bien los ejes (Y, Z) y teniendo en cuenta las medidas, realizamos la segunda cara lateral. Luego, repetimos el mismo procedimiento para la línea diagonal que realizamos anteriormente con la cara lateral 2.

Elegimos El Diseño


Buscamos en Google una imagen de nuestra preferencia, la guardamos en nuestro equipo. En Fusion 360, le damos a la opción de insertar lienzo, seleccionamos nuestra imagen ya guardada, definimos los ejes y acomodamos.

Insertamos Nuestra Imagen En La Cara Diagonal

Insertar lienzo en Cara_Diagonal

Una vez que tengamos nuestra imagen, procederemos a añadirla a nuestra cara diagonal. Para ello, iremos a la parte que dice "insertar" y seleccionaremos la herramienta "lienzo". Luego, colocamos la imagen en el centro de nuestra cara diagonal.

Delinear Nuestra Imagen

Delinear la imagen con la herramienta elipse

Damos clic izquierdo del mouse al diseño y damos "crear boceto". Realizaremos trazos sobre los bordes de la silueta de la imagen que hemos escogido. Para ello, utilizaremos la herramienta "líneas", y si nuestra imagen tiene curvaturas, utilizaremos la herramienta "spline".

Tener en cuenta que debemos terminar el trazo donde comenzamos.

Extruimos El Diseño

Extruir diseño de la imagen

Le damos en "terminar boceto" cuando acabemos de unir las líneas de nuestra imagen. Seleccionamos "crear" y le damos a "extruir" aquellos trazos que queremos que desaparezcan, y con el mouse llevamos a negativo el número. A la izquierda, podemos ocultar el lienzo para ver cómo queda.

En caso de que queden partes flotando, retrocederemos con "Ctrl + z" y uniremos las partes flotantes con los bordes adyacentes.

Ensamblamos

Ensamblaje

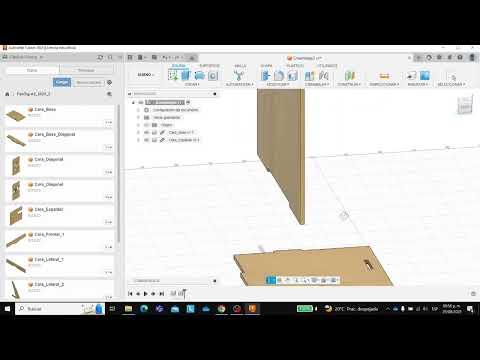

Creamos un nuevo diseño, le damos el nombre de "ensamble" y arrastramos los archivos hacia el nuevo diseño.

Comenzando con la base como el punto de referencia, para ensamblar las piezas usaremos la herramienta "unión". Esta la aplicaremos en las aristas de las piezas que vamos a encajar.

Ensamblamos Todas Las Partes


Siguiendo el mismo procedimiento del video, ensamblamos todas las piezas, debiéndonos quedar como en la imagen.

Obtenemos El Formato Dxf

Exportamos en formato dxf

Vamos a una de las piezas y damos clic en "archivo", luego seleccionamos la opción de exportar, elegimos el formato .dxf y guardamos en el ordenador. Repetimos el mismo procedimiento con cada pieza.

Vamos a La Cortadora Laser


Debemos llevar los archivos en formato ".dxf" para poder calcular el costo en material MDF. Posterior a su impresión, debemos armar el organizador uniendo sus partes con pegamento.
