A continuación presentaremos el desarrollo un organizador de accesorios como llaves, billeteras, audífonos, etc. Este desarrollo se hará mediante la plataforma Autodesk Fusion 360 y es necesario contar con el servicio de una cortadora laser para su finalización.

El proyecto fue realizado en el curso de FabDig en la Universidad San Martín de Porres. Esperamos que les sea de utilidad y que ayude a utilizar las herramientas de Fusion 360 para la elaboración de diversos proyectos.

Supplies

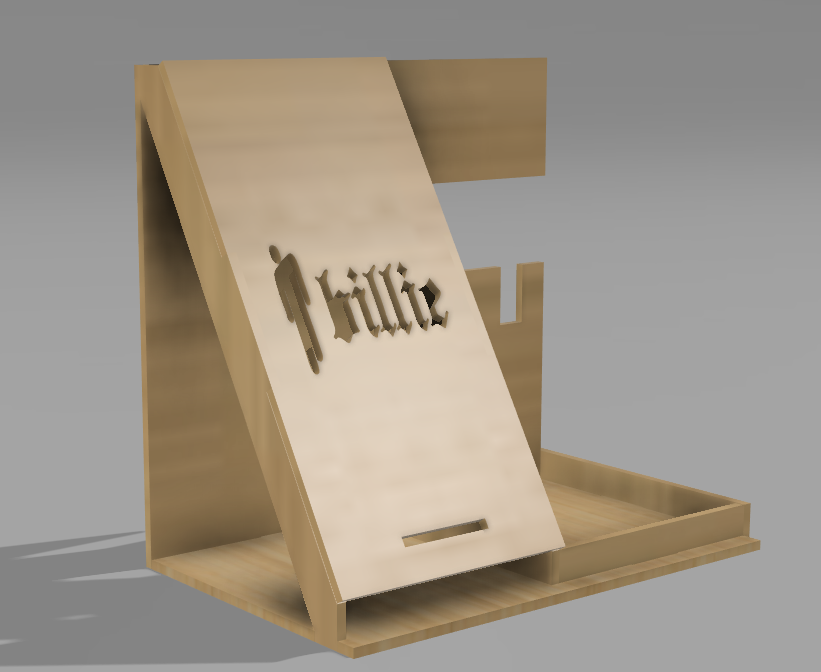

WhatsApp Image 2023-08-29 at 6.23.09 PM.jpeg

-Buena conexión a internet

-Autodesk Fusion 360 (versión de prueba o licencia educativa

-Laptop/computadora

-Acceso al servicio de una cortadora laser

-goma o pegamento para en ensamblaje

Descargar Autodesk Fusión 360 Y Crear Una Cuenta

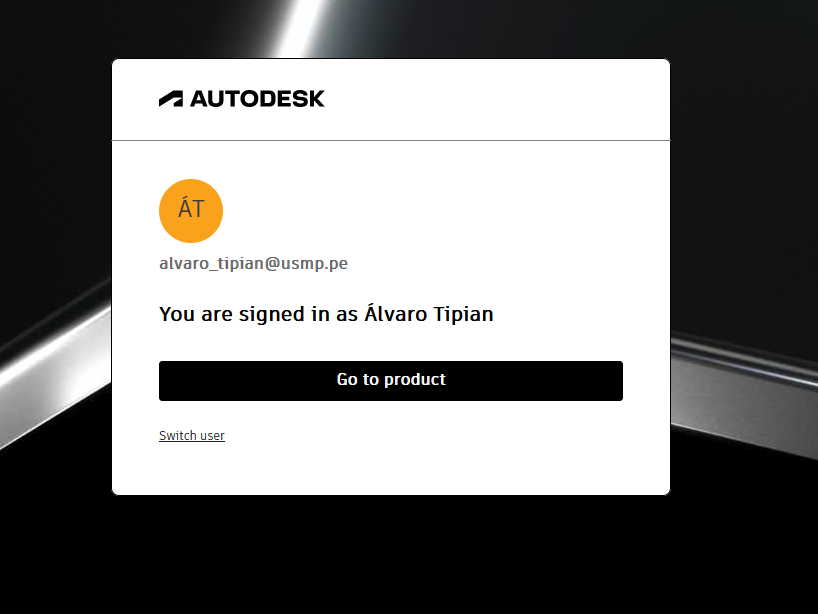

inicio en auto desk.PNG

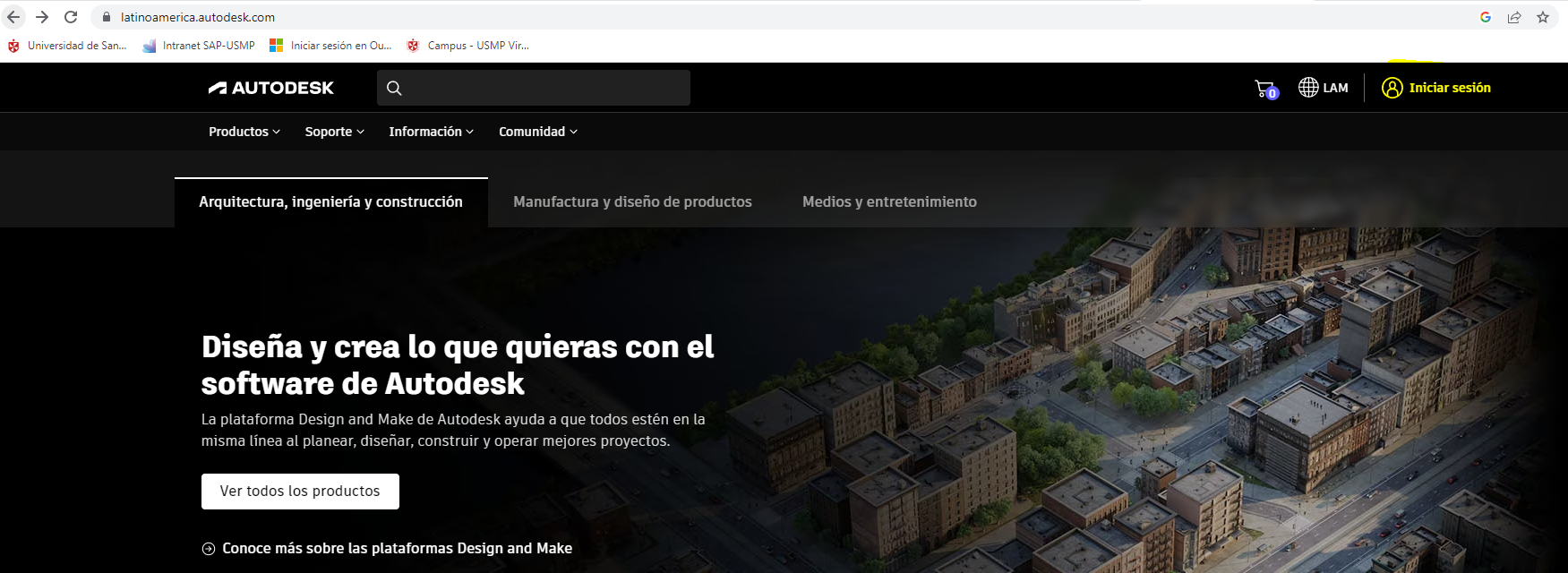

En un principio debemos comenzar accediendo a la web de Autodesk, donde tendremos que crear nuestra cuenta para así poder descargar el programa Autodesk Fusión 360 para poder diseñar nuestro proyecto bajón una licencia educativa o de prueba.

Ejecutar Y Crear Un Nuevo Proyecto

Inicio de Autodesk Fusion 360

Para comenzar con la fabricación, tendremos que ingresar a la al aplicativo Fusion 360 previamente instalado, al cual deberemos acceder con la cuenta previamente creada para descargar el programa.

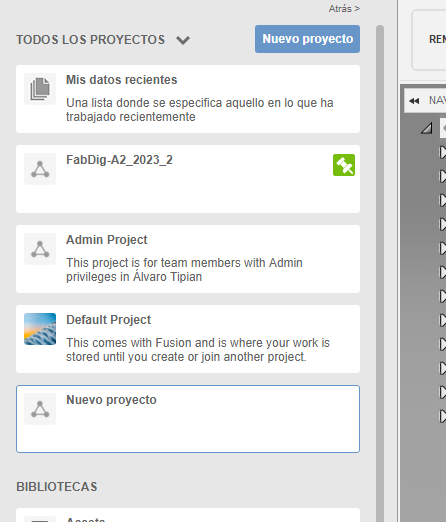

Luego de proceder con su ejecución, nos ubicaremos en la zona lateral superior izquierda donde encontraremos la opción de "Nuevo proyecto", el cual deberá ser creado con un nombre práctico y reconocible ya qué ahí se almacenaran las partes de nuestro organizador.

Tener En Cuenta Los Ejes


Tenemos que tener en cuenta en qué ejes "X, Y, Z" trabajaremos, para no cometer errores a la hora de elaborar el soporte.

Para las piezas de la base, trabajaremos con los ejes "X" y "Z"; para los laterales, los ejes "Y" y "Z"; y para los frontales, diagonales y espaldares, "X" y "Y".

Creamos Un Boceto Y De Acuerdo a Las Medidas Creamos La Base

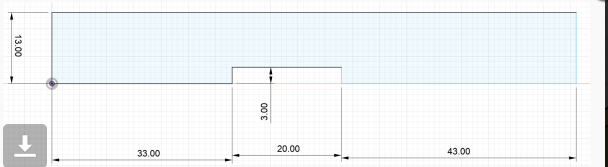

Creamos nuestro boceto con líneas de construcción

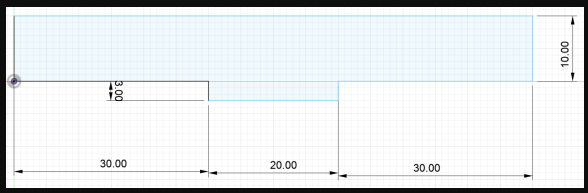

En principio es claro identificar los ejes a trabajar (X,Z), y luego de haber creado el boceto en dichos ejes, procedemos a crear líneas con las medidas indicadas partiendo

Extruir Y Poner Un Aspecto

29 de agosto de 2023
WhatsApp Image 2023-08-29 at 6.19.25 PM.jpeg

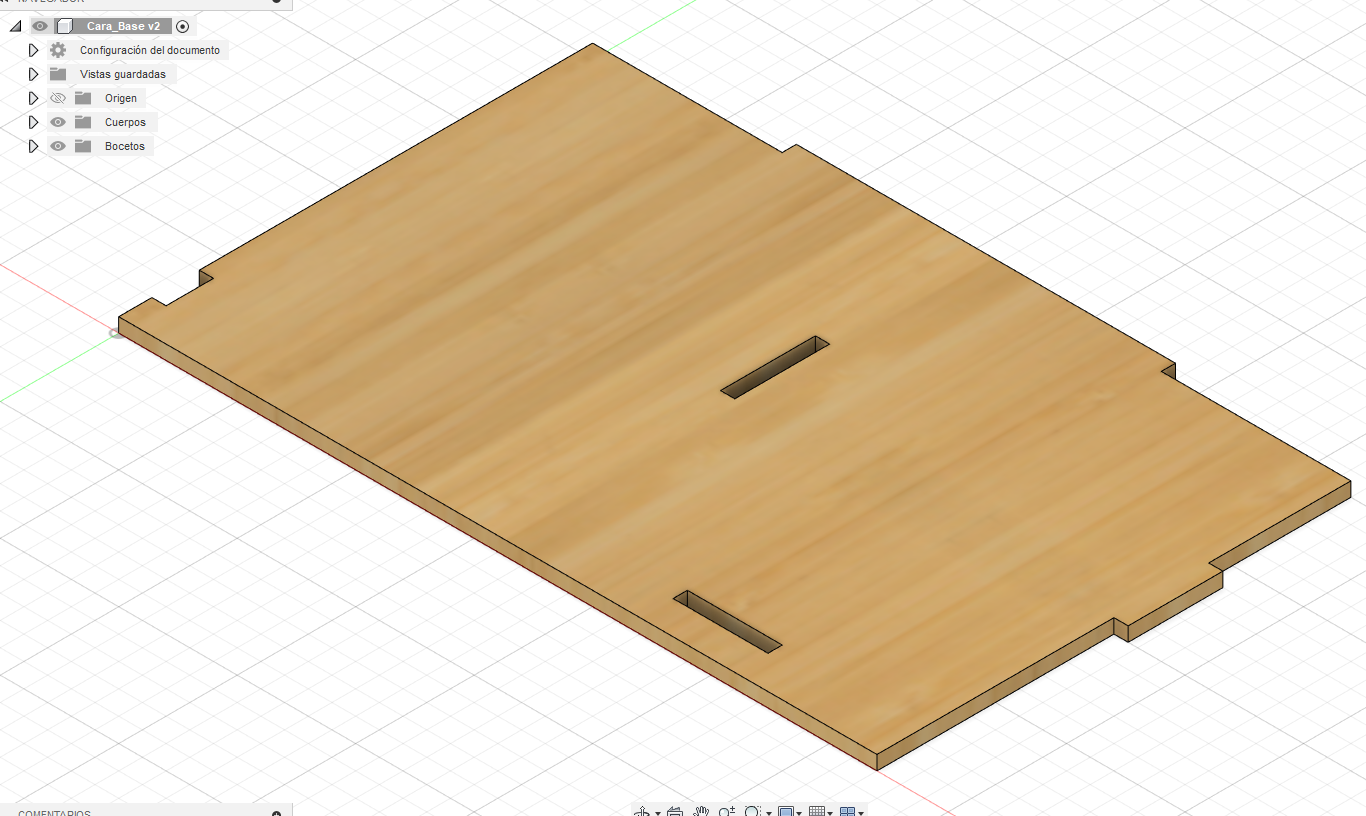

Presionamos en crear, le damos a extruir y le damos un grosor de 3mm positivo. Luego seleccionamos modificar, damos clic en aspecto y escogemos el que más nos guste.

El extruir los realizaremos con todas las piezas y será con un grosor de 3mm.

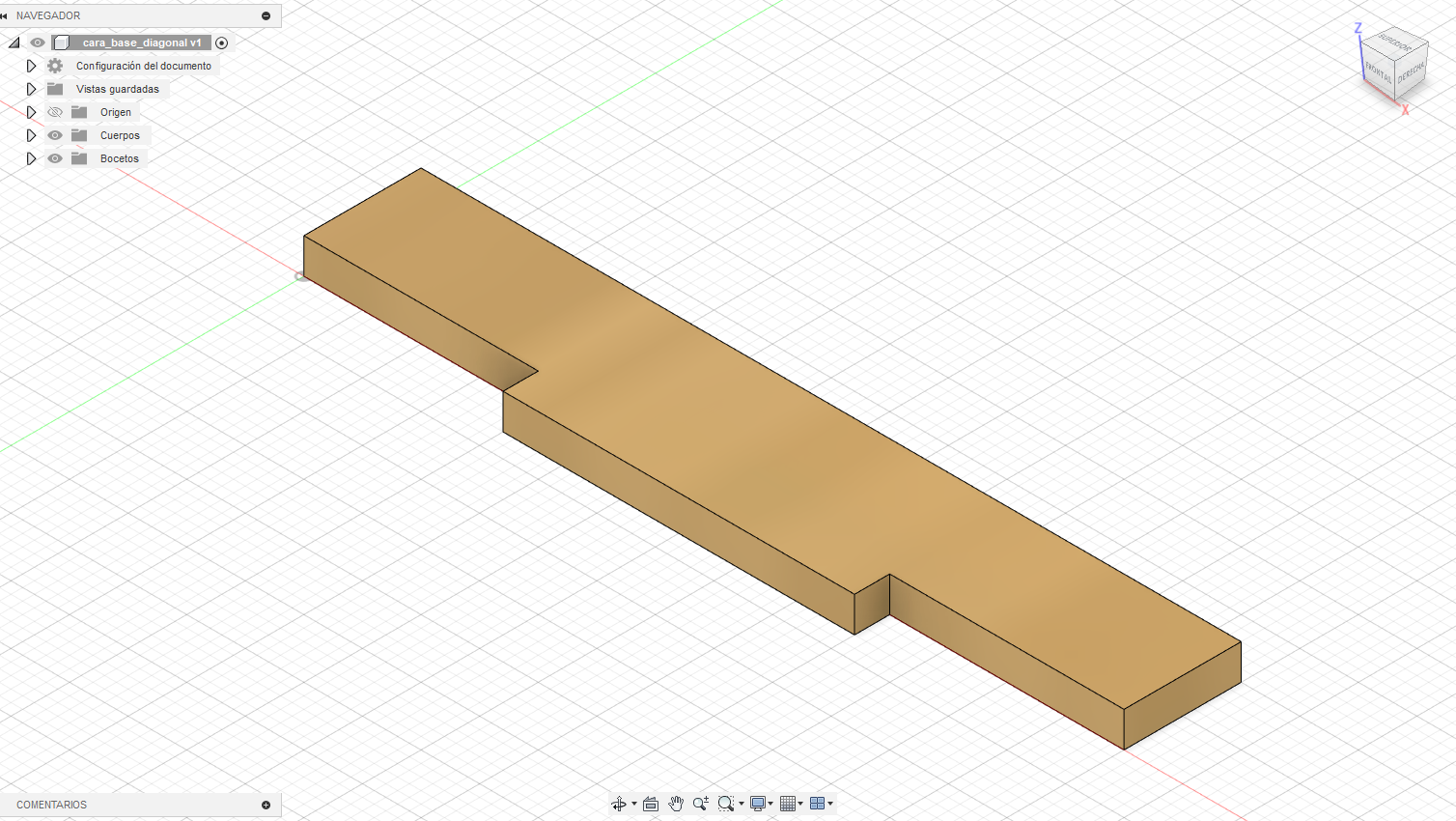

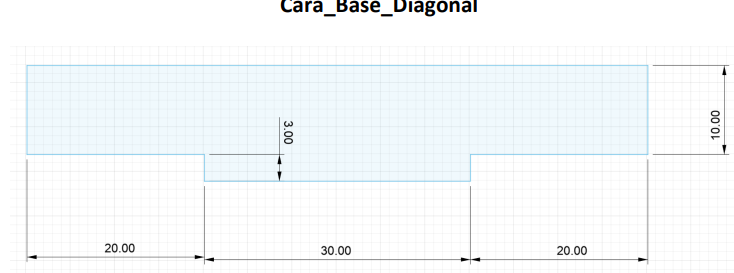

Realizamos La Cara Base Diagonal


Presionamos en crear, le damos a extruir y le damos un espesor de 3mm positivo. Luego seleccionamos modificar, damos click en aspecto y escogemos el que más nos guste.

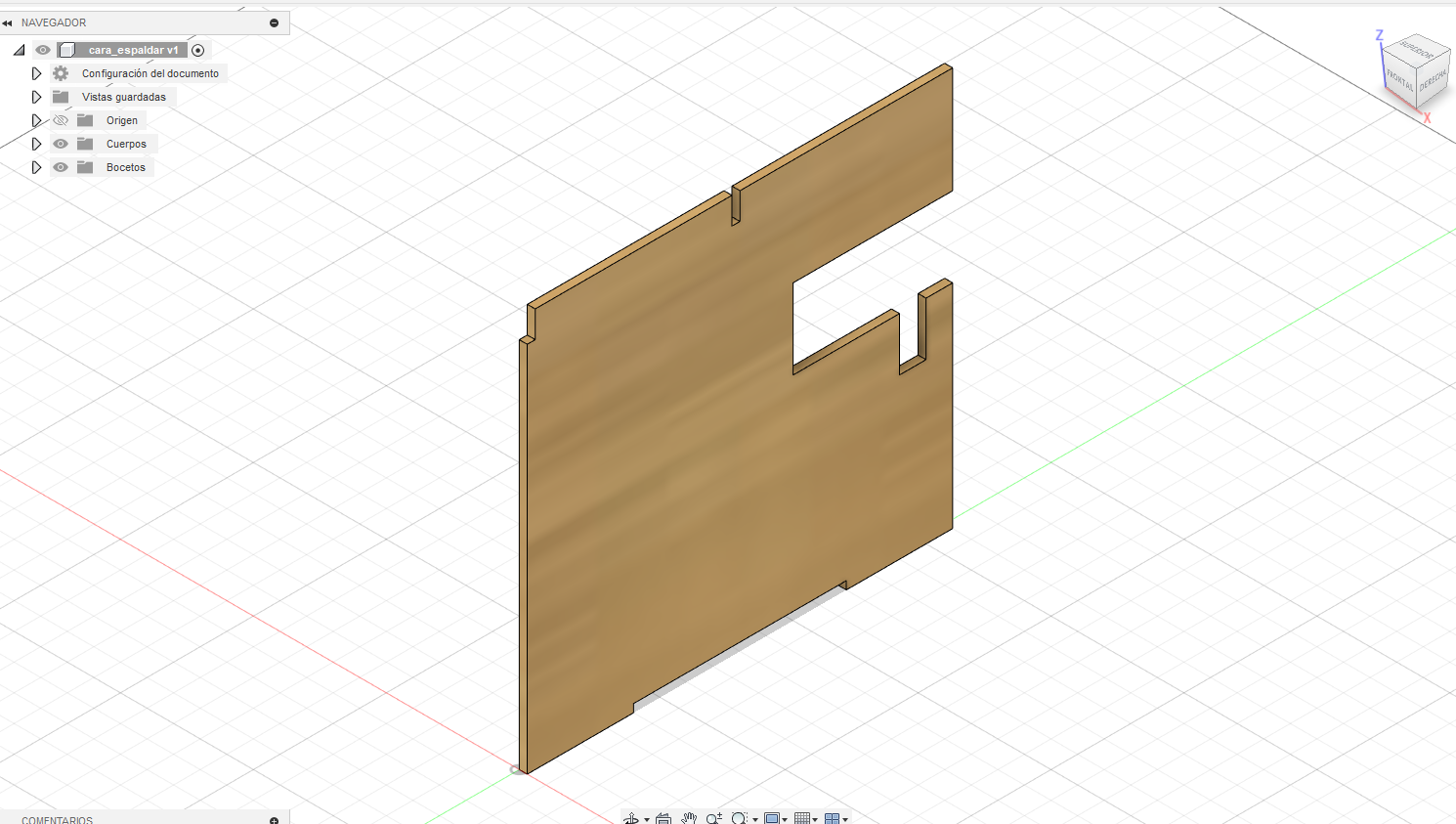

Realizamos La Cara Espaldar


Siguiendo los mismos pasos, escogiendo bien los ejes y teniendo en cuenta las medidas realizamos la cara diagonal.( en los ejes X y Y).

Realizamos La Cara Diagonal

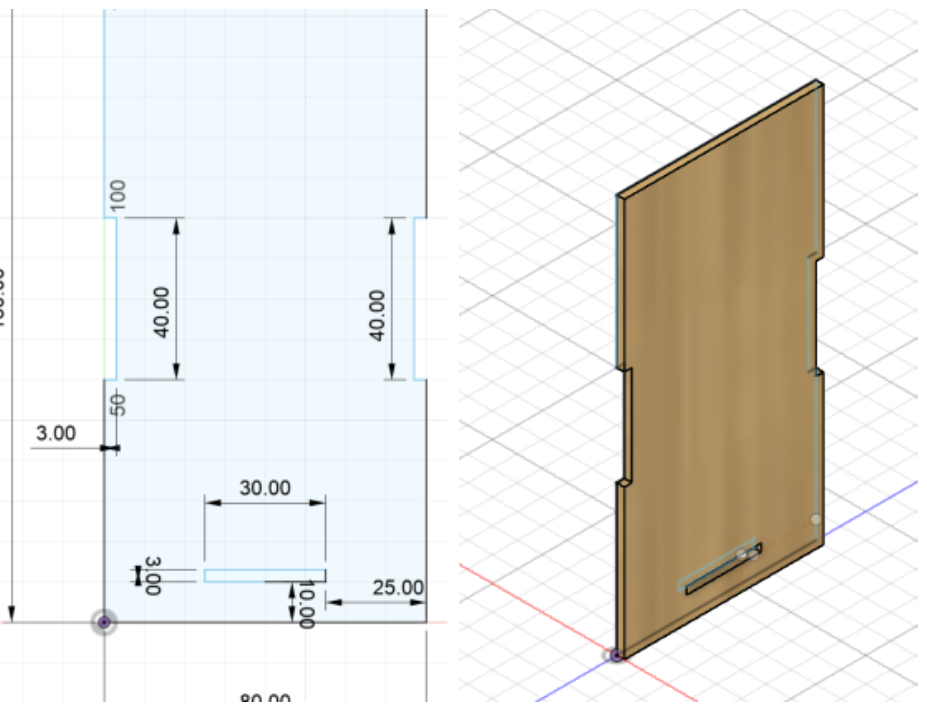

cara diagonal.PNG

Siguiendo los mismos pasos, escogiendo bien los ejes y teniendo en cuenta las medidas realizamos la cara frontal.

Realizamos La Cara Frontal


Siguiendo los mismos pasos, escogiendo bien los ejes y teniendo en cuenta las medidas realizamos la cara lateral.

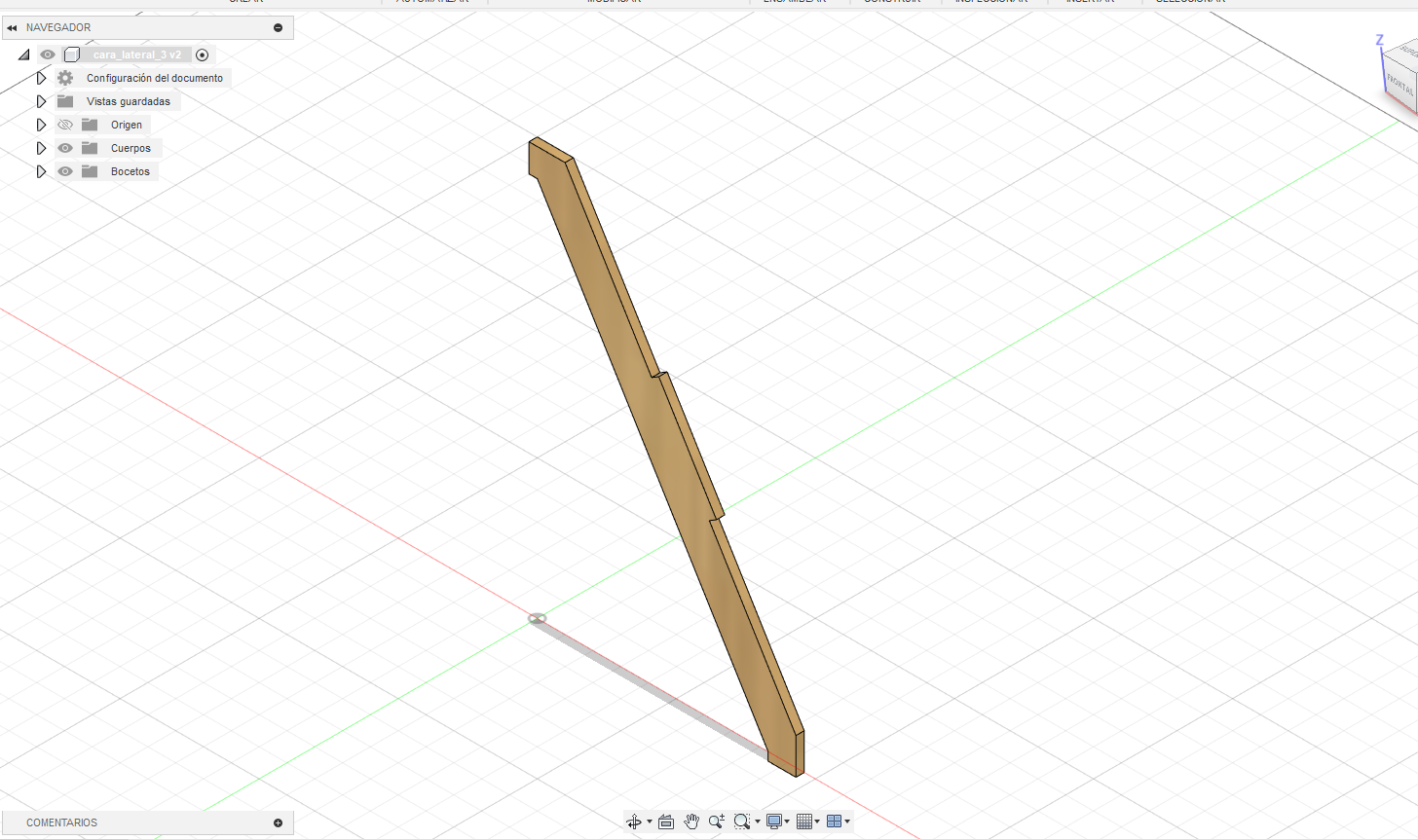

Realizamos La Cara Lateral 1


Siguiendo los mismos pasos, escogiendo bien los ejes y teniendo en cuenta las medidas realizamos la cara espaldar.

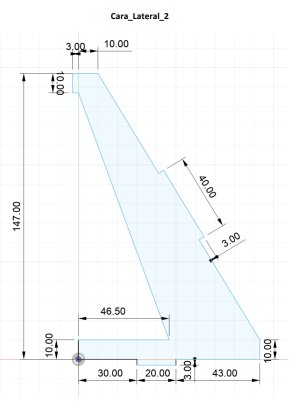

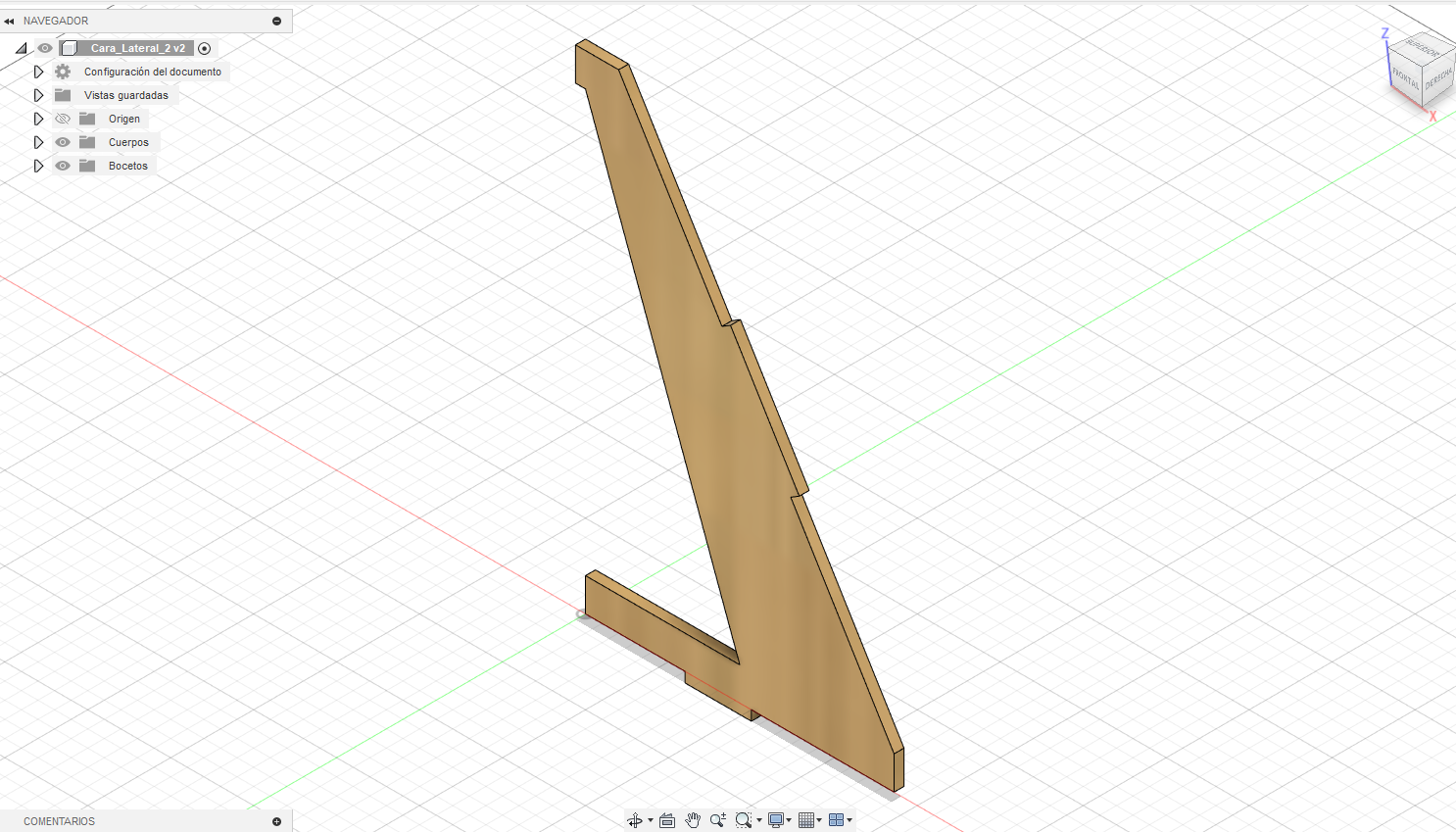

Realizamos La Caras Lateral 2


Siguiendo los mismos pasos, escogiendo bien los ejes y teniendo en cuenta las medidas realizamos la primera cara lateral.

Realizamos La Cara Lateral 3


Siguiendo los mismos pasos, escogiendo bien los ejes y teniendo en cuenta las medidas realizamos la segunda cara lateral.

Elegimos El Diseño


Buscamos en Google una imagen de nuestra preferencia; la guardamos en nuestro equipo. En Fusión 360, le damos a la opción de insertar lienzo; seleccionamos nuestra imagen ya guardada, definimos los ejes y acomodamos.

Insertamos Nuestra Imagen En La Cara Diagonal

Insertar lienzo en Cara_Diagonal

Una vez que tengamos nuestra imagen, procederemos añadirlo a nuestra cara diagonal. Para ello iremos a la parte que dice insertar y seleccionaremos la herramienta lienzo.Luego, colocamos la imagen en el centro de nuestra cara diagonal.

Calcamos Nuestra Imagen

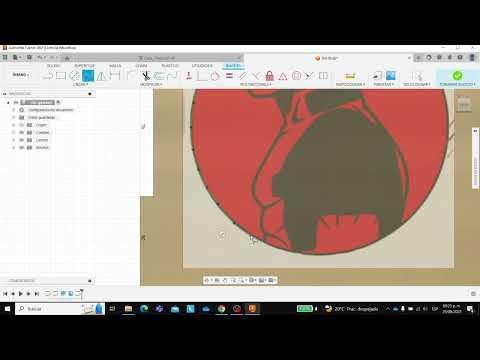

Delinear la imagen con la herramienta Spline

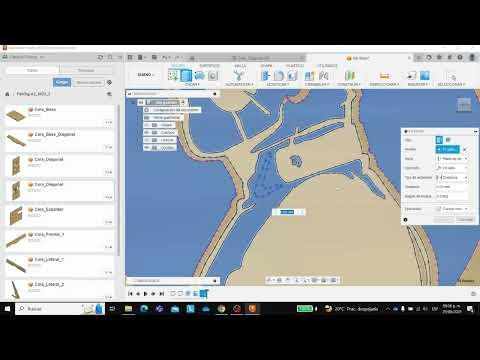

Damos clic izquierdo del mouse al diseño y damos crear boceto, realizaremos trazos sobre los bordes de la silueta de la imagen que hemos escogido. Para ello utilizaremos la herramienta líneas, y si nuestra imagen tiene curvaturas utilizaremos la herramienta spline.

Tener en cuenta que debemos terminar el trazo donde comenzamos..

Extruimos El Diseño

Extruir diseño de la imagen

Le damos en terminar boceto cuando acabemos de unir las líneas de nuestra imagen, seleccionamos crear y le damos a extruir aquellos trazos que queremos que desaparezcan y con el mouse llevamos a negativo el número. Y a la izquierda podemos ocultar el lienzo para ver como queda.

En el caso que queden partes flotando retroceder con "Ctrl + z" y unir las partes flotantes con los bordes adyacentes.

Creamos Un Archivo Para El Ensamblaje

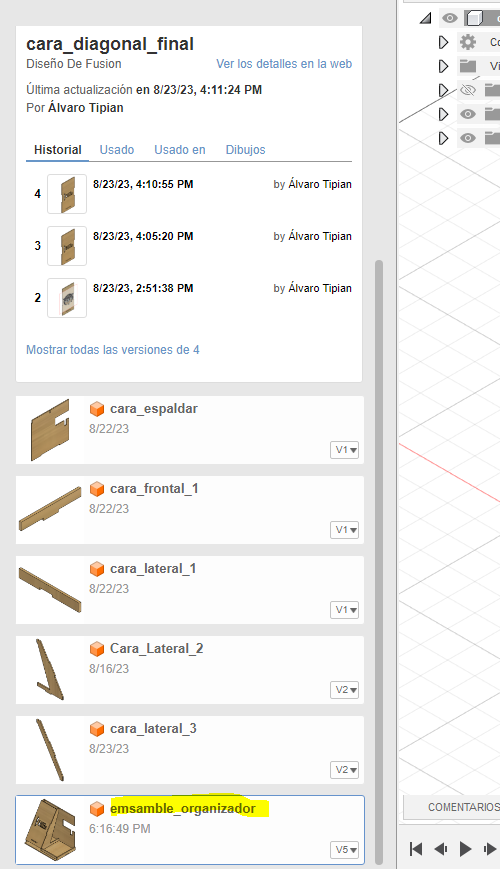

Creamos un nuevo diseño le damos el nombre de ensamble, donde arrastraremis los archivos previamente diseñedos para oder armar nuestro organizador en 3D.

Ensamblamos Todas Las Partes

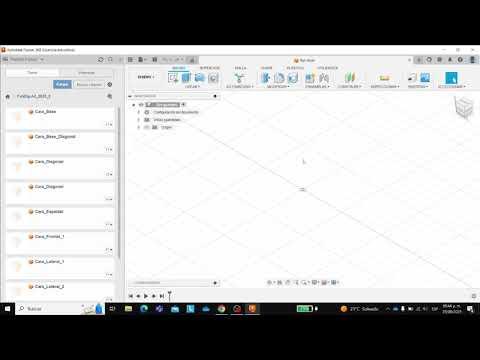

Ensamblaje

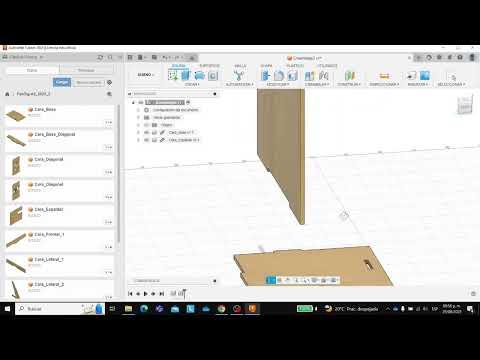

Comenzando con la base como el punto de referencia, para ensamblar las piezas usaremos la herramienta unión, esta la aplicaremos en las aristas de las piezas que vamos a encajar, usualmente nos guiamos de "Arista superior con arista inferior".

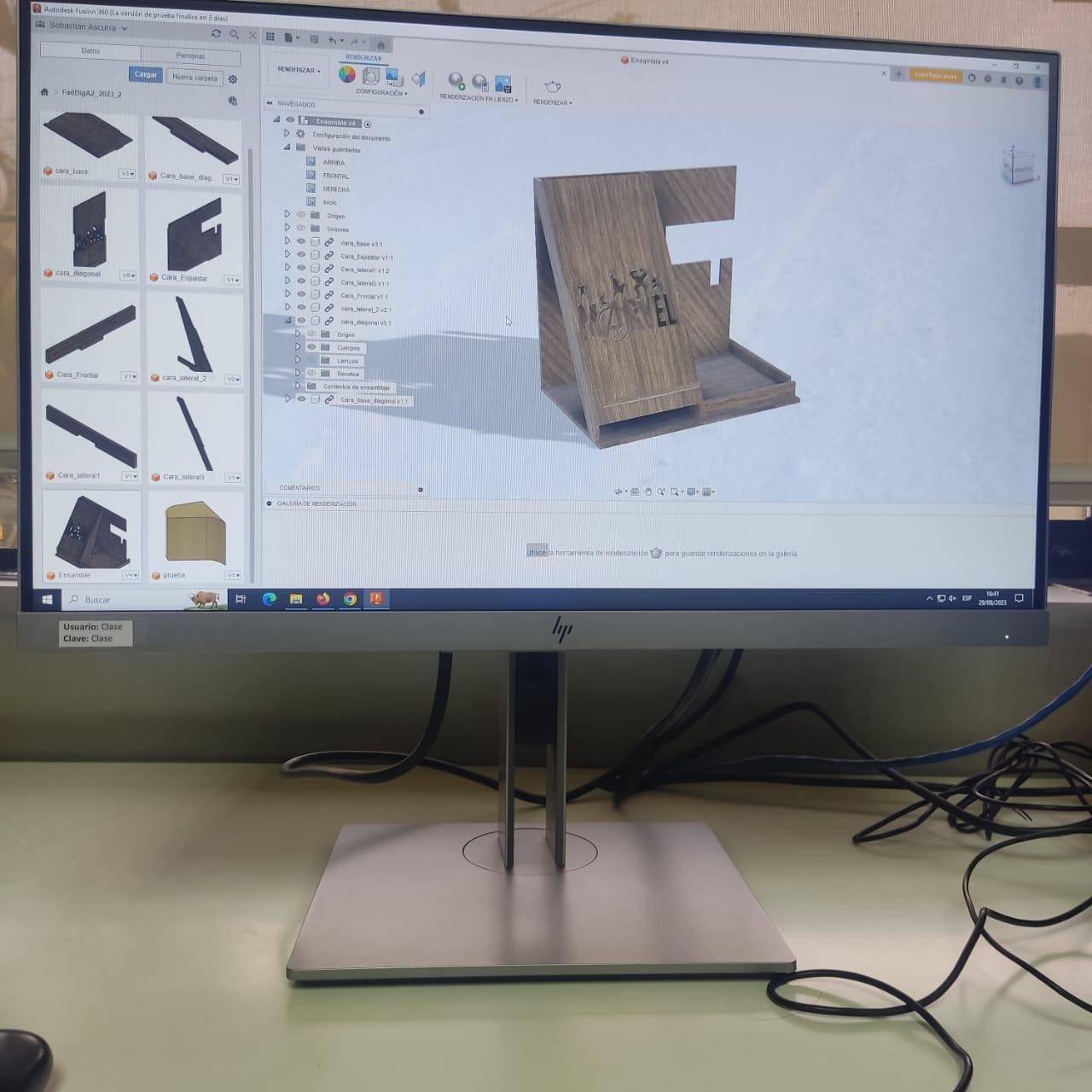

Siguiendo el mismo procedimiento del video ensamblamos todas las piezas debiéndonos quedar como la imagen, podiendo verificar bajo la visión 3D la inexistencia de excedentes o sobrantes.

Exportamos Los Archivos En Formato .dxf

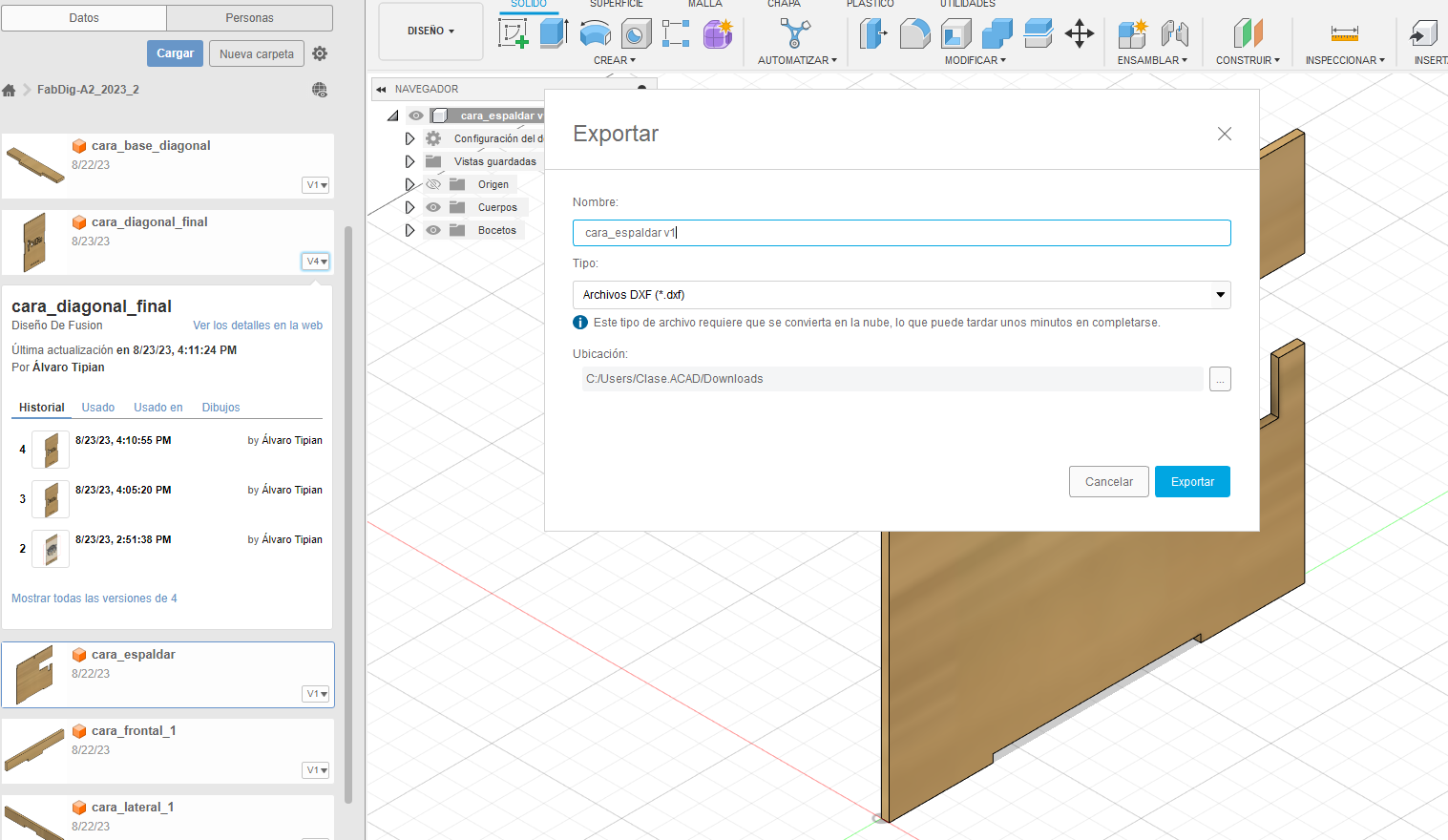

Exportamos en formato dxf

Vamos a una de las piezas y damos clic en archivo, la opción de exportar, seleccionamos el formato .dxf y guardamos en el ordenador.

Acudir a Una Cortadora Lasér Y Ensamblar

WhatsApp Image 2023-08-29 at 6.23.09 PM.jpeg

Debemos llevar los archivos en formato ".dxf" para poder costearlo en material MDF, posterior a su impresión debemos armar el organizador uniendo sus partes con pegamento.
