Organizador De Escritorio De Batman

by karla_rojas7 in Workshop > Laser Cutting

136 Views, 0 Favorites, 0 Comments

Organizador De Escritorio De Batman

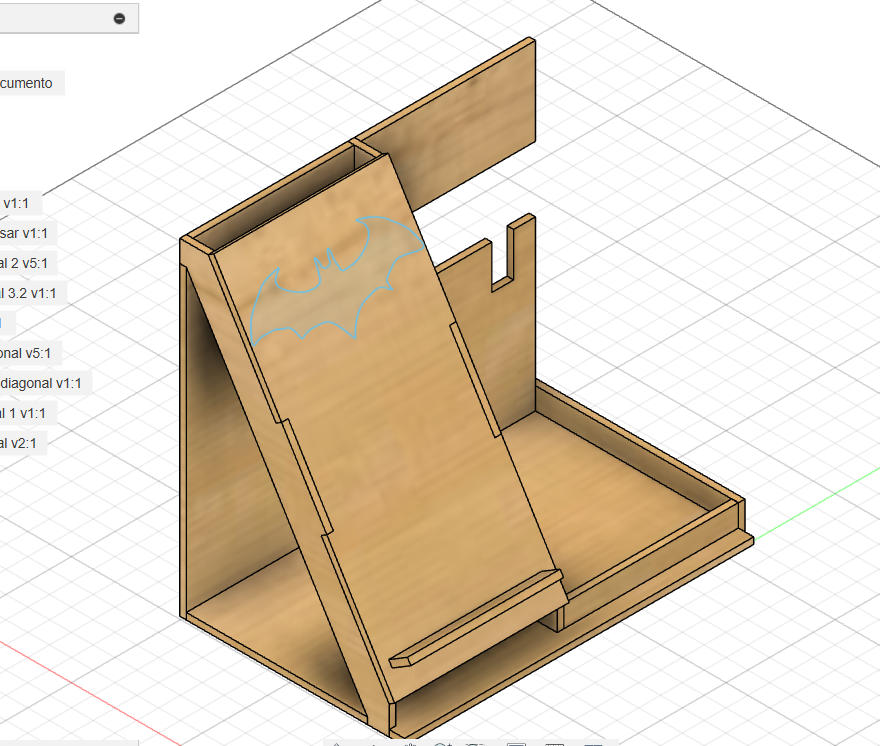

terminado el organizador.png

Bienvenido a nuestro proyecto llamado: Organizador de escritorio de Batman. Este es un entretenido proyecto donde te enseñaré paso a paso cómo realizarlo utilizando una aplicación llamada Autodesk fusion 360 donde conoceremos las herramientas que necesitaremos durante nuestro maravilloso proyecto, además puedes decorarlo y diseñarlo como mejor te guste, verás lo fácil y divertido que puedes llegar a hacer y no solo eso sino que también puedes enviarlo a una cortadora láser para que puedas tenerlo en tus manos tu magnífico proyecto y podrás armarlo como si fuera un rompecabezas, será entretenido, esto lo puedes usar como un adorno o como un trofeo de haber podido realizar y completar este proyecto

Supplies

WhatsApp Image 2023-08-28 at 7.24.45 PM.jpeg
Cortadora láser.png

Estos serán los materiales que usaremos durante este proyecto.

  • Computadora
  • Autodesk fusión 360
  • Planos de trabajo
  • MDF 3mm
  • Cortadora láser

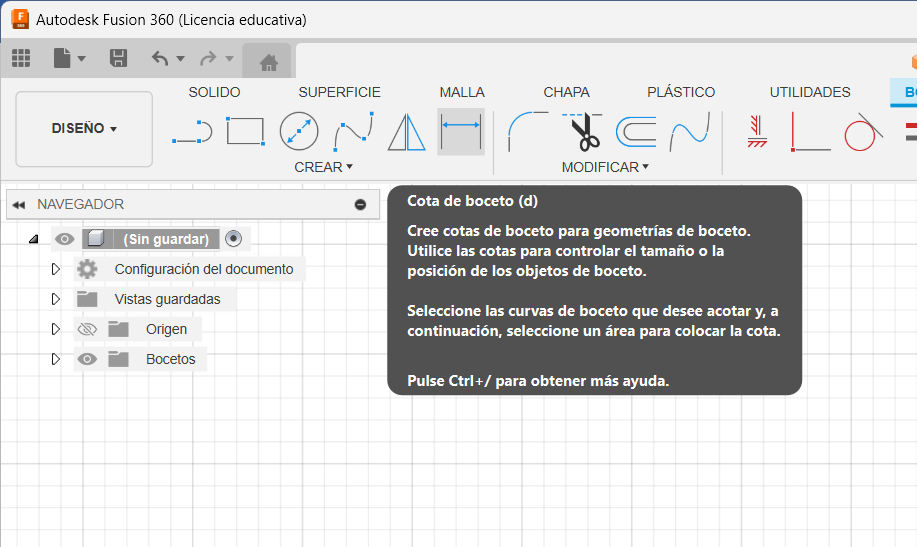

Conociendo Algunas Herramientas De Autodesk 360

linea, plano.png
Controlar los movimientos-plano.png

Estás son algunas herramientas de Autodesk fusion 360, estás herramientas nos ayudarán a hacer los planos respectivos para hacer nuestro magnífico proyecto, para cada plano necesitaremos crear un boceto donde elegiremos en donde hacer los planos, luego procederemos a elegir las siguientes herramientas como Línea(l) , Rectángulo por 2 puntos(r) y Cota de boceto (d) esta última herramienta nos ayudará a controlar la posición del objeto en el boceto. Cada una de estas herramientas tiene una función específica.

Extruir Y Aspecto

Cas fab- ter.png
EXTRUIR 1.png
EXTRUIR 2.png
  • La herramienta Extruir(E) sirve para elegir el grosor de cada plano una vez terminado, en este caso el grosor será de 3mm y la herramienta Aspecto(A) sirve para poner el color que mejor te guste, por ejemplo yo elegí la opción madera-pino

Crearemos La Cara Base

plano de ca-base.jpeg
cb. inicio.png
union de 3mm.png
1er paso del plano.png
union de adentro.png
eliminacion ns.png
Cara Base

Este será el piso de nuestro escritorio.

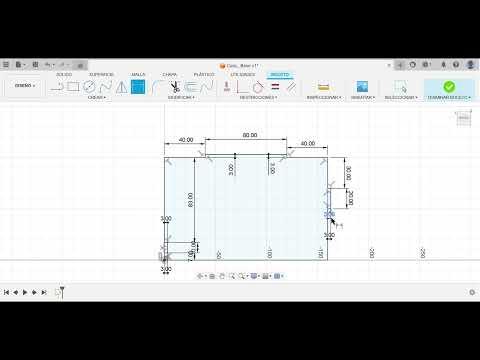

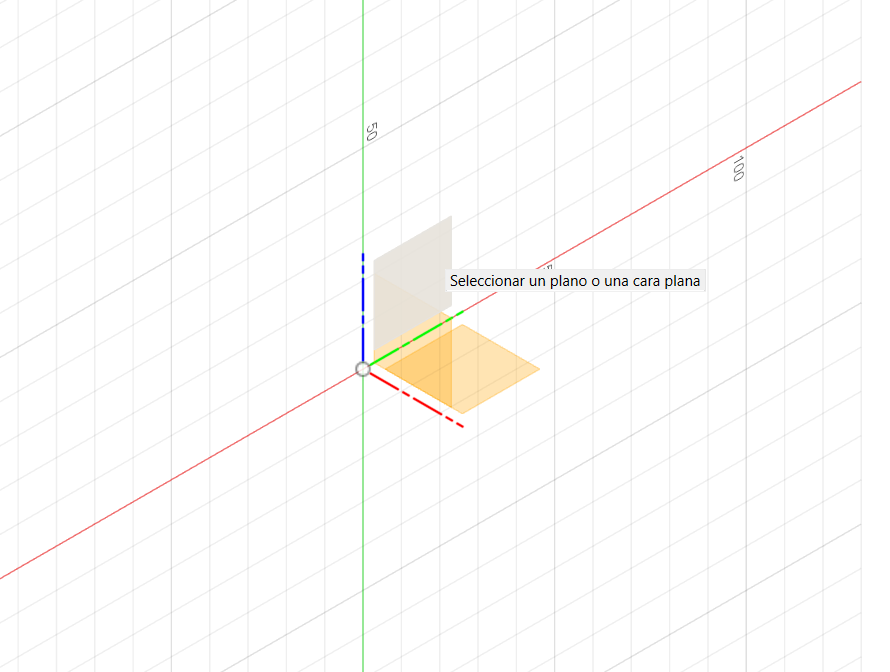

  • Primero: Crear un boceto, luego elegir la orientación del plano.
  • Segundo: Elegiremos nuestra herramienta Línea(L) con la cual empezaremos a trazar la primera línea de 7mm
  • Tercero: Luego trazar una línea de 3mm, para luego hacer otra línea de 10mm y luego 3mm esto hará que forme el espacio respectivo que necesitamos al comienzo
  • Cuarto: Procederemos a guiarnos con el plano
  • Quinto: Continuaremos con la parte de adentro del plano, trazamos una línea en el centro que mide 50mm y usamos la herramienta cuadrada para poner la medida 3mm y 20mm.
  • Sexto: Para la otra haremos una línea de 90mm desde arriba, usaremos la herramienta cuadrada con la media de 3mm y 20mm
  • Séptimo: Procederemos a suprimir algunas líneas que no necesitamos, con eso ya terminamos nuestro plano


Diseño De Cara Base

extruir cb 1.png
extruir cb2.png
aspecto cb 1.png
aspecto cb 2.png

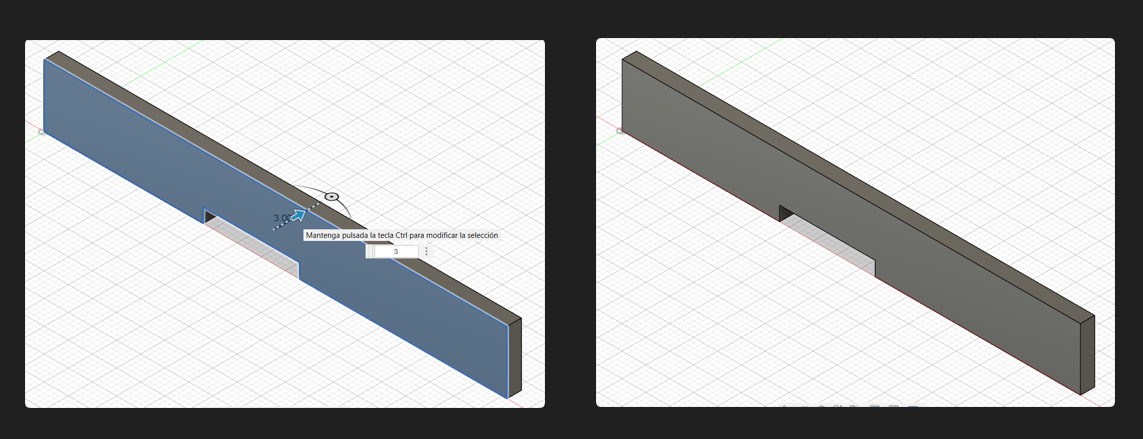

  • Después de haber terminado el plano continuaremos usando la herramienta Extruir(e) que sirve para poner el grosor del plano, en este plano el grosor será de 3mm y le damos aceptar para poder usar la otra herramienta Aspecto(a) con esta herramienta podemos darle el diseño que queremos, yo usaré madero-pino y una ve realizado todo esto tenemos que guardarlo

Cara Espaldar

plano c.e.jpeg
inicio ce.png
union de 3mm en ce.png
plano ce cas termi.png
plano ce arreglado.png
plano terminado.png

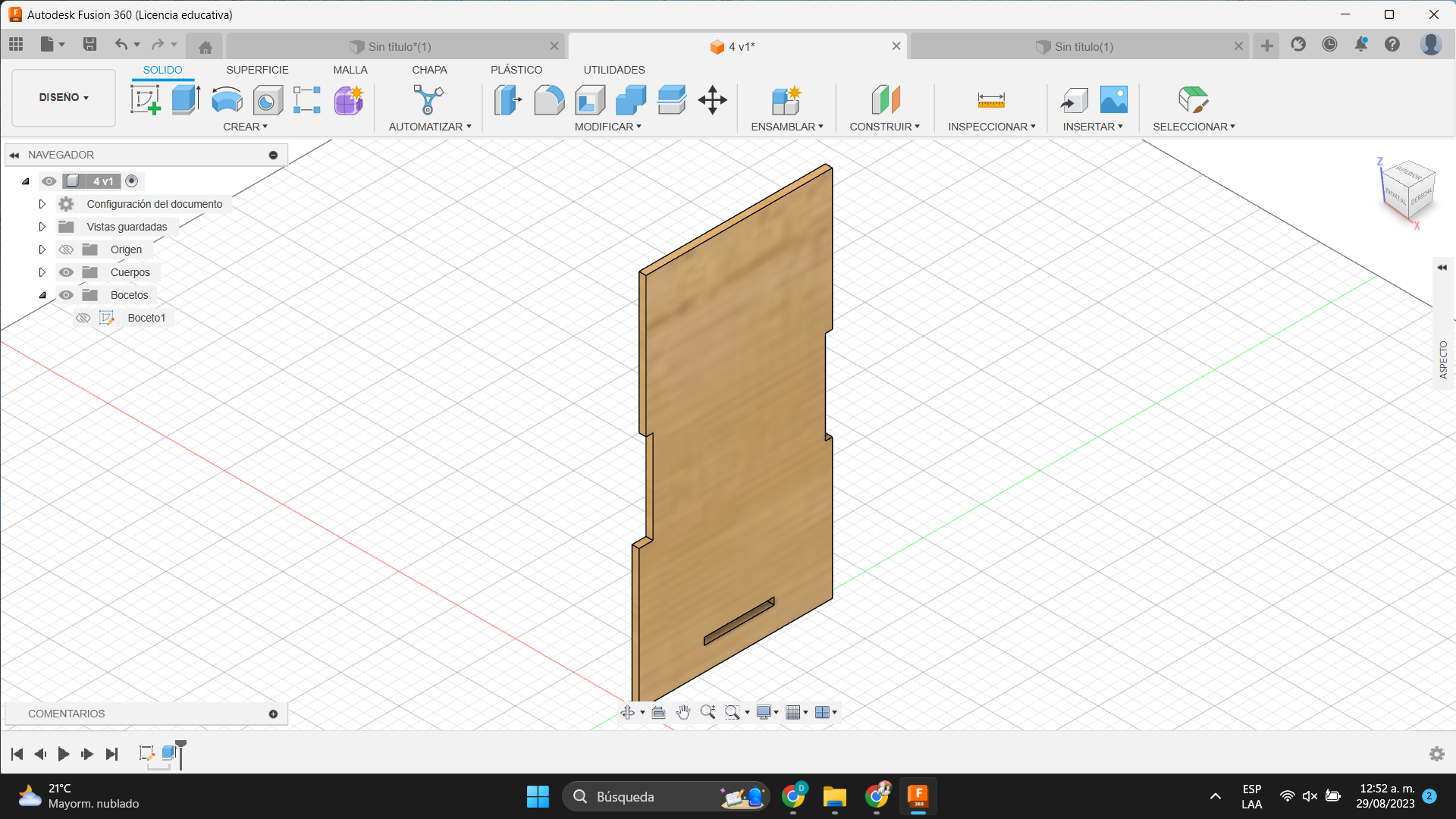

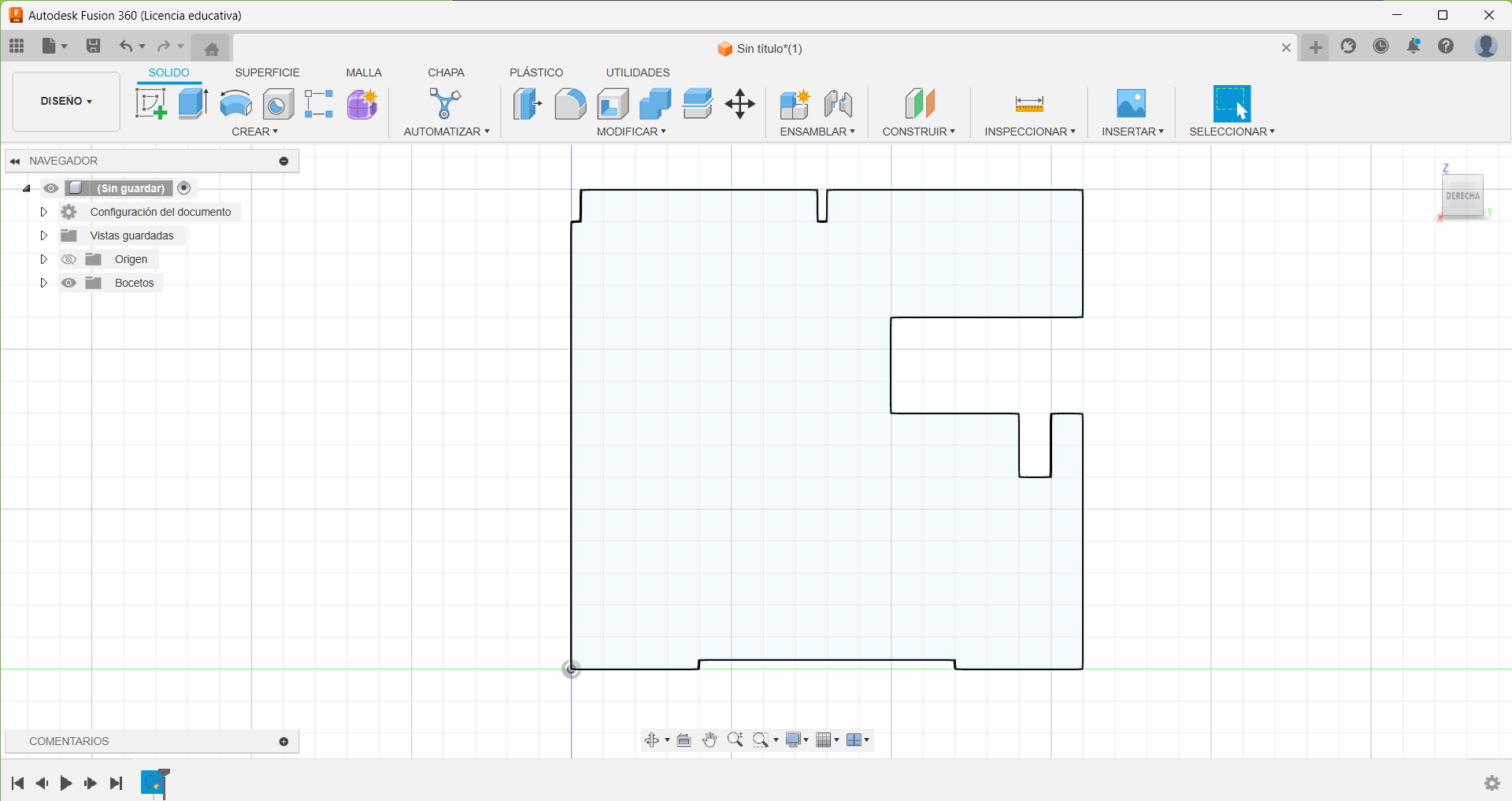

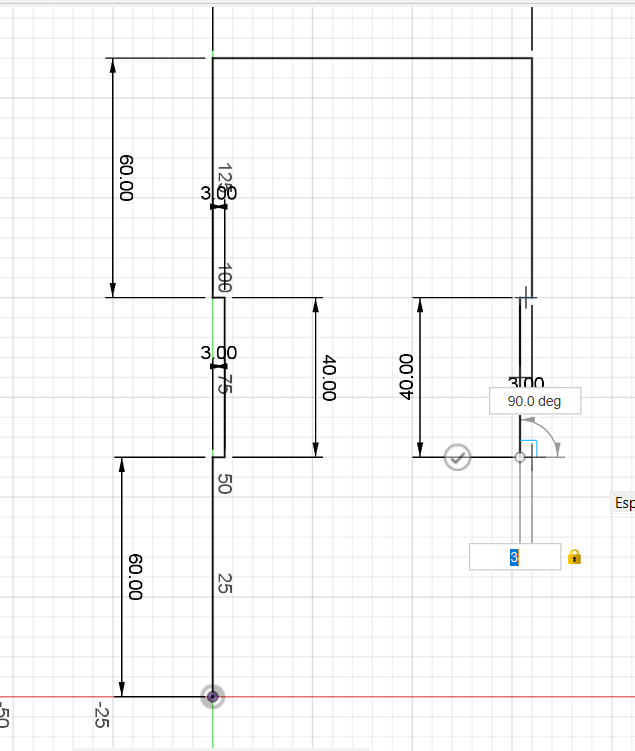

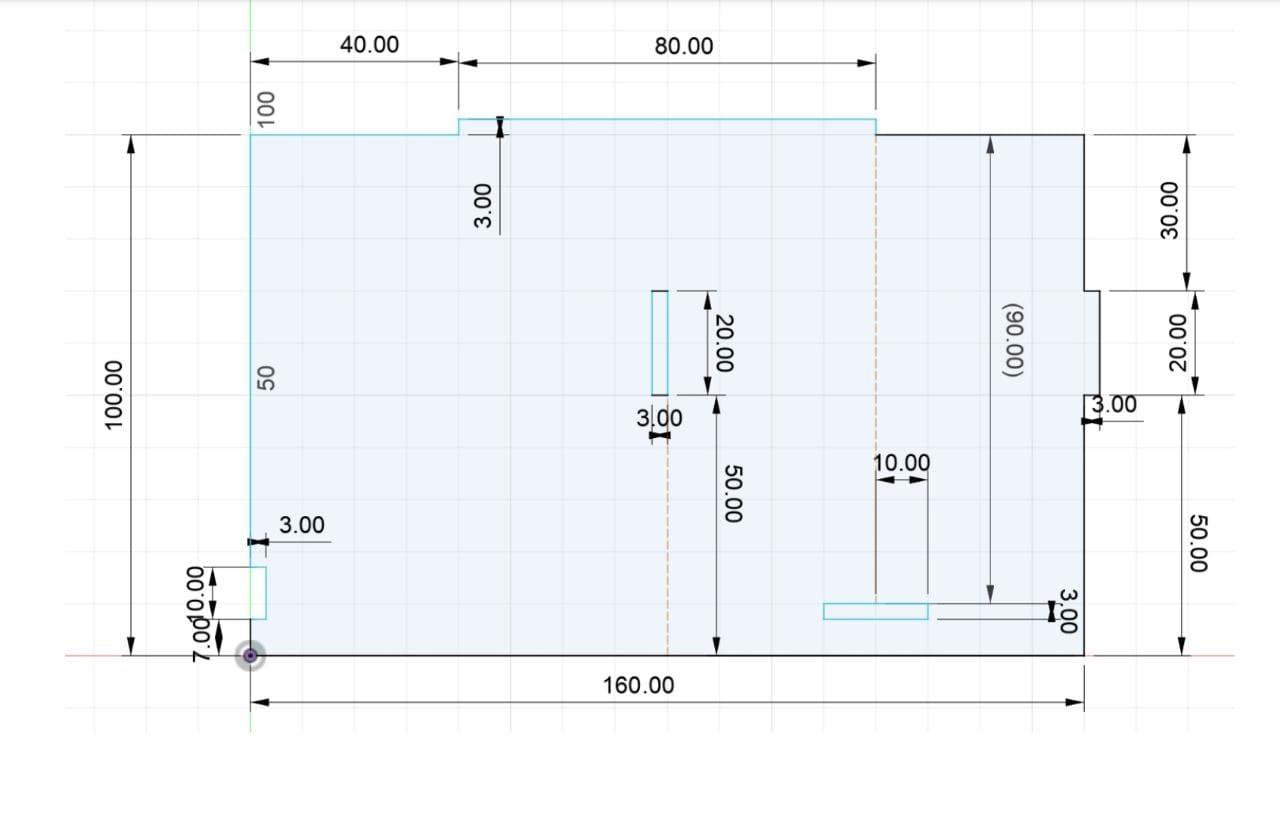

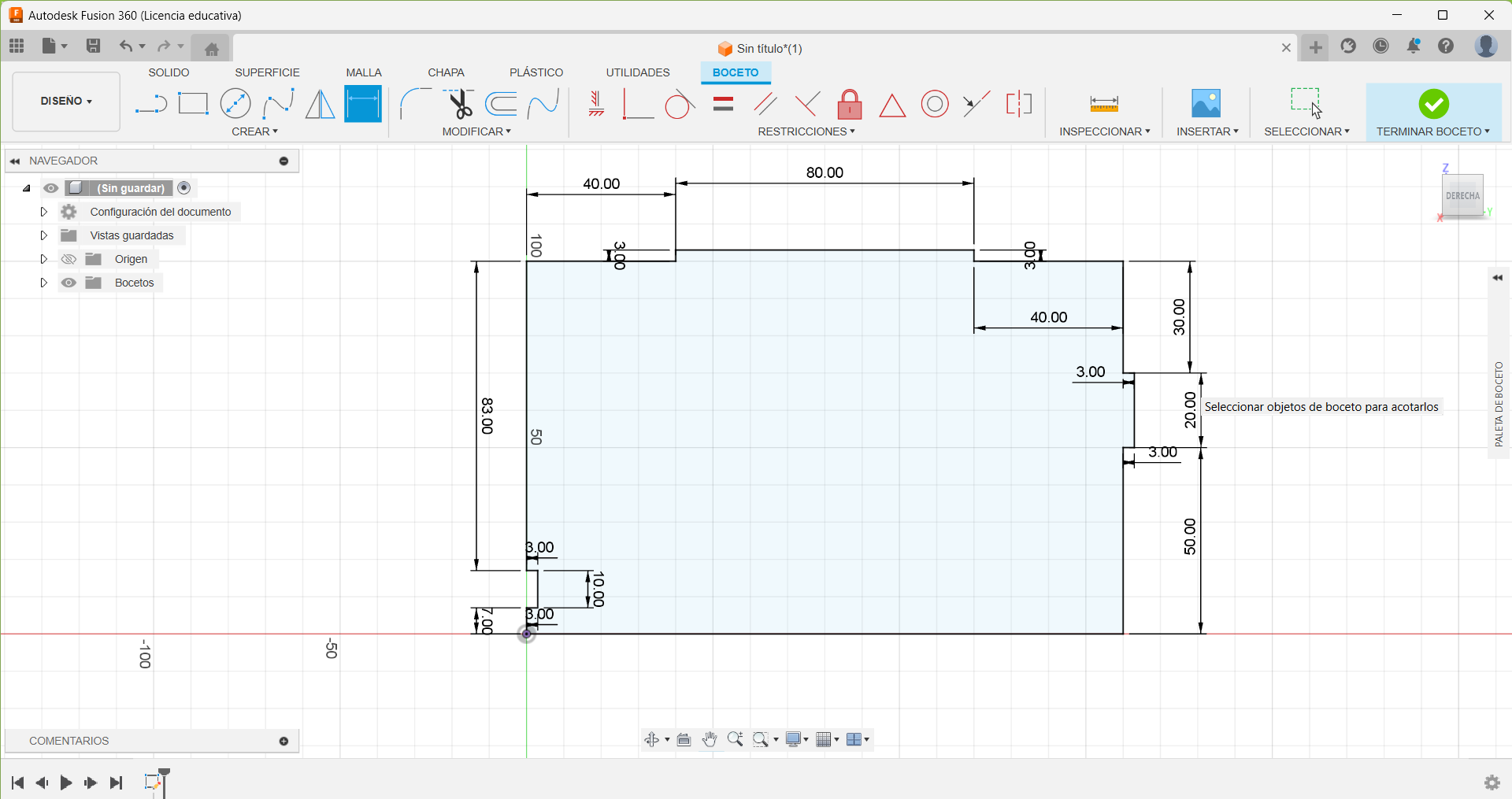

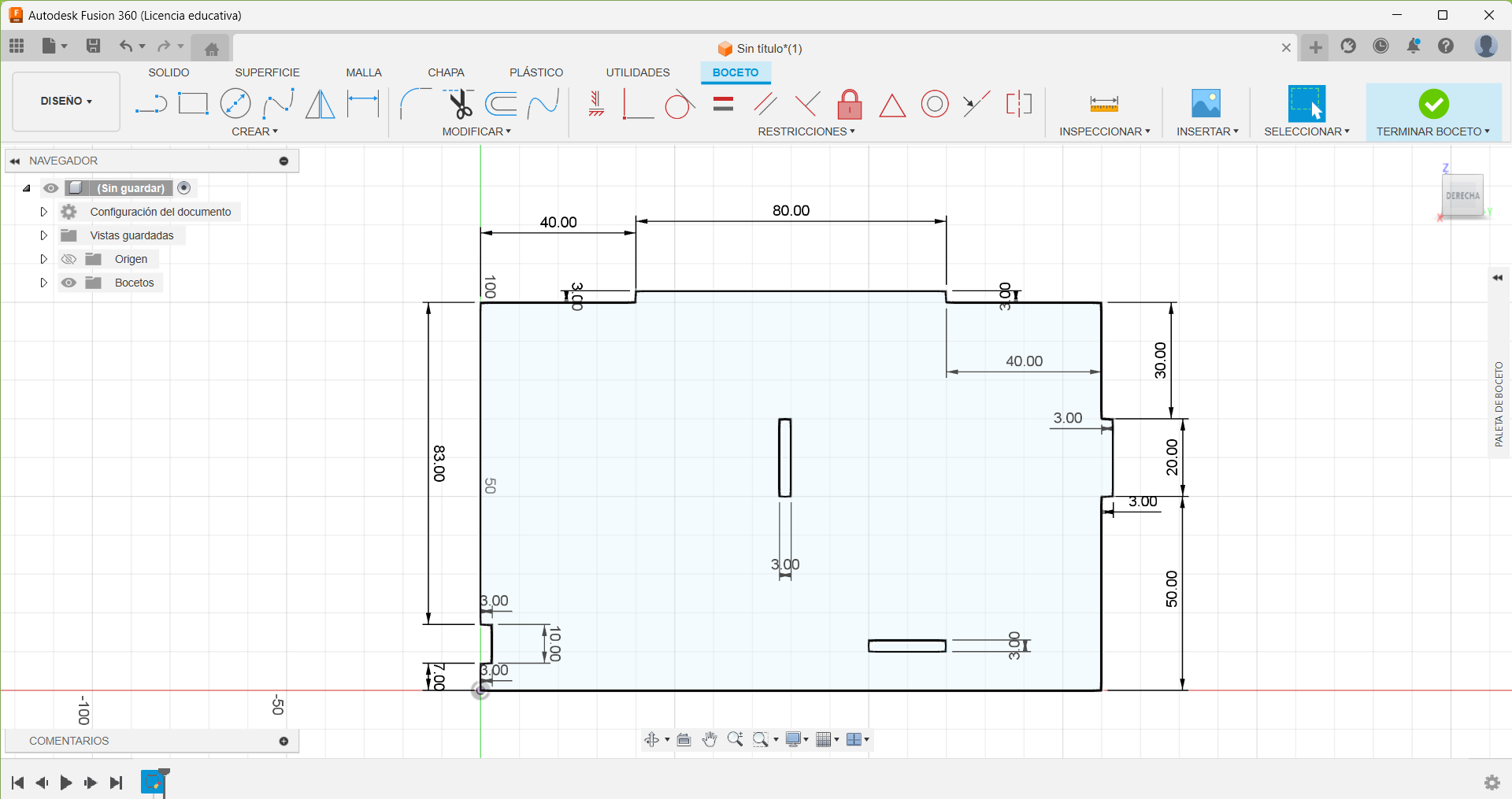

Este es el siguiente paso, esta será la pared de nuestro escritorio de Batman.

  • Primero: Creamos un boceto y elegimos en donde queremos realizar el plano.
  • Segundo: Trazamos una línea de 140.
  • Tercero: Usaremos la herramienta rectángulo(r) y este tendrá la medida de 10mm y 3mm hacia arriba.
  • Cuarto: Trazaremos una línea de 74mm a la derecha.
  • Quinto: Utilizaremos la herramienta rectángulo(r) y ponemos la medida de 10mm y 3mm hacia adentro.
  • Sexto: Continuaremos poniendo una línea de 80mm y una de 40mm hacia abajo, después trazamos otra línea de 60mm a la izquierda y una hacia abajo de 30mm, a la siguiente ponemos una línea hacia la derecha que mide 40mm.
  • Séptimo: Para este paso usaremos la herramienta rectángulo(r) usando la medida 20mm y 10mm hacia adentro
  • Octavo: Tenemos que trazar una línea de 10mm a la derecha, luego una de 80mm hacia abajo para después hacer una línea de 40mm hacia a la izquierda.
  • Noveno: Trazaremos una línea de 3 mm hacia adentro para luego trazar una línea de 80mm y una de 3mm.
  • Decimo: Para finalizar lo trazaremos con una línea de 40mm. Una vez logrado esto podemos eliminar las líneas que no son necesarias, luego ponemos terminar nuestro boceto.

Diseñamos La Cara Espaldar

ce extruir 1.png
ce extruir 2.png
ce aspecto 1.png
ce aspecto 2.png

Una vez terminado el boceto procederemos a diseñarlo

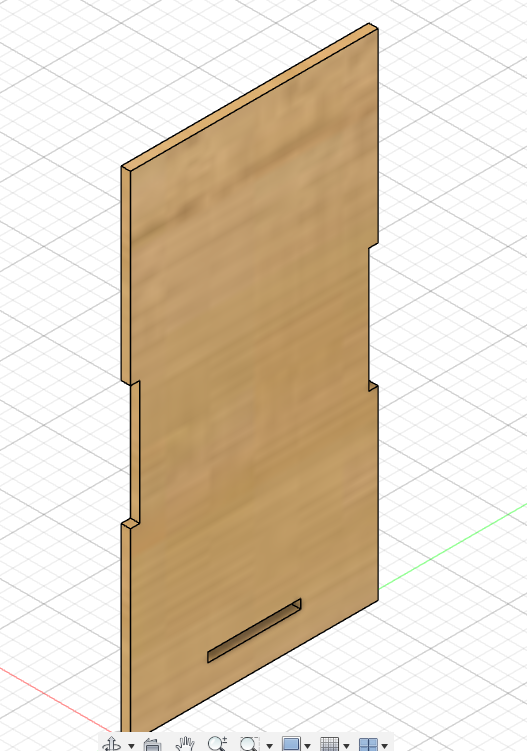

  • Usaremos nuestra herramienta extruir(e) nos aparecerá una flechita si lo jalamos veremos que el grosor aumenta pero nosotros solo necesitamos 3mm de ancho y daremos aceptar, automáticamente aparecerá el grosor indicado.

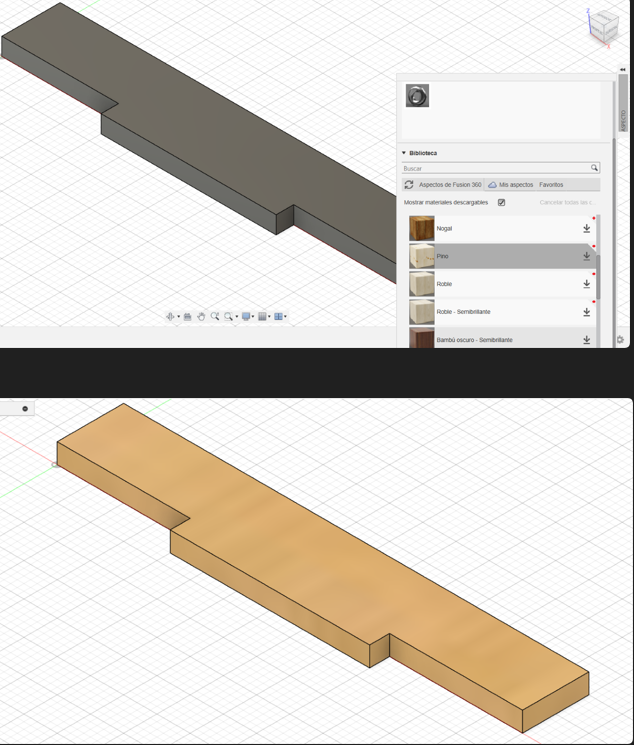

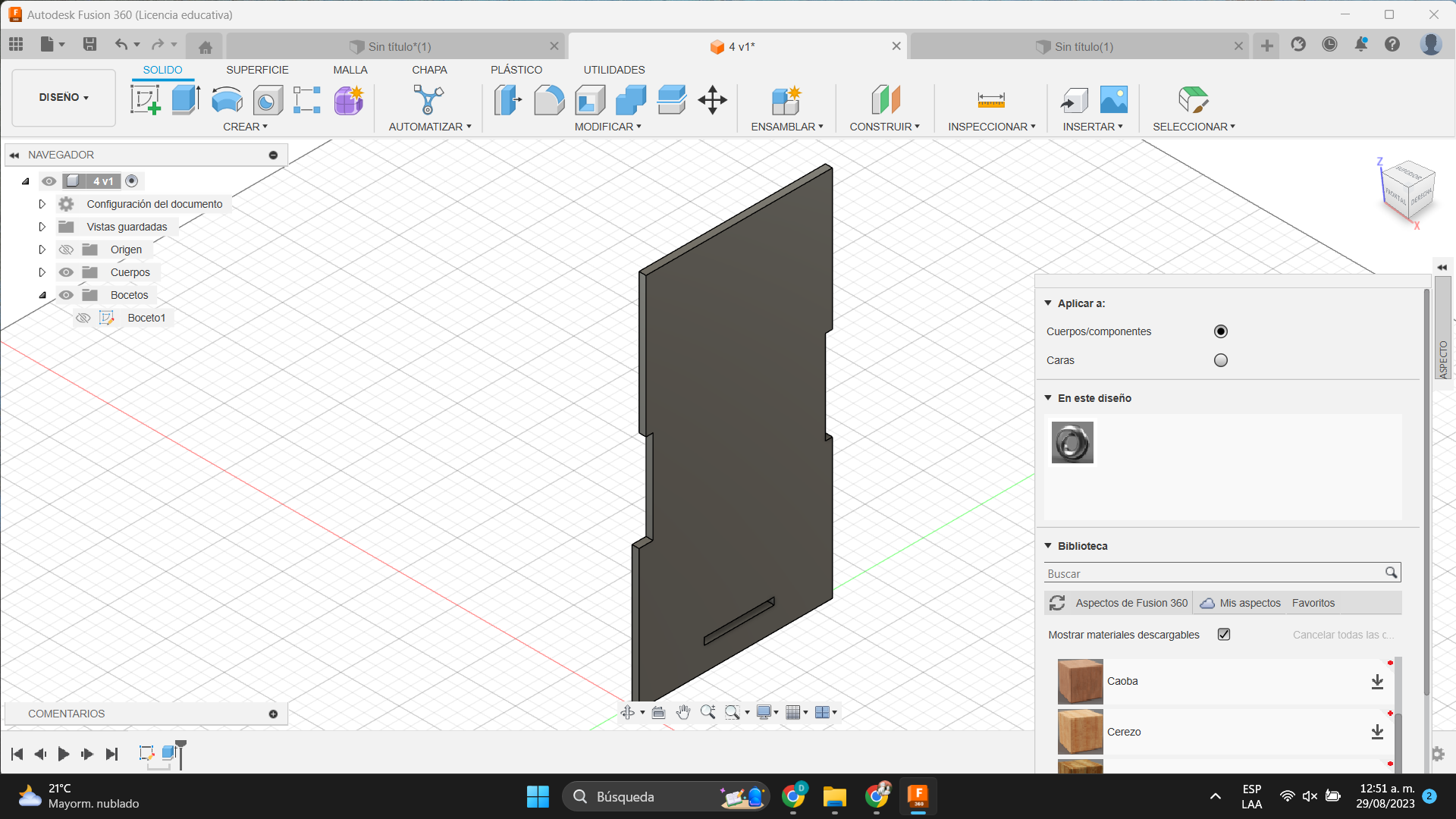

  • Procederemos a usar nuestra herramienta aspecto(a) donde encontraremos varias opciones elegiremos cualquiera que nos guste, puede ser la misma que la anterior.

Cara Lateral 2

inicio cl-2.png
union de mm.png
union de líneas.png
tercera 3mm.png
cl boceto casi terminado.png
baceto terminado cl2.png
boceto terminado 2 cl2.png
Cara Lateral 2

Este es el siguiente paso, este plano servirá de sostén para los dos planos anteriores, irá al medio.

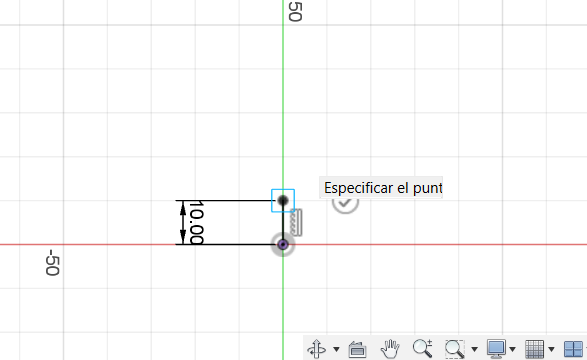

  • Primero: Hacemos una línea de 10mm
  • Segundo: Con la herramienta rectángulo(r) tendremos la medida 10mm y 30mm , esto irá a la derecha.
  • Tercero: Luego de eso usaremos línea(l), trazaremos una línea de 3mm, 20mm y 3mm para tener el espacio correspondido, esto va hacia afuera
  • Cuarto: Una vez hecho eso, usaremos la herramienta rectángulo(r) donde le ponemos la medida de 10mm(largo) y 43mm(ancho).
  • Quinto: Regresaremos otra vez al inicio para trazar una línea de 147mm hacia arriba.
  • Sexto: Con la herramienta rectángulo(r) le ponemos 3mm de ancho y 10mm de largo(hacia adentro)
  • Séptimo: Trazamos una línea de 10mm a la derecha y en diagonal la unimos con el 10mm de abajo, en el anterior paso lo unimos con una línea de manera diagonal con el 46.5mm esto nos ayudará a guiarnos.
  • Octavo: Sobre la primera línea trazamos otra de 60mm, una de 3mm(hacia afuera), de 40mm y una 3mm para que nos salga el espacio correspondido.
  • Noveno: Por ultimo trazamos una línea de 60.181 hacia la línea 46.5, luego procederemos a suprimir las líneas que ya no nos sirven y terminaremos el boceto.

Diseño De Cara Lateral 2

extruir1 cl2.png
extrir2 cl2.png
aspecto1 cl2.png
aspecto2 cl2.png

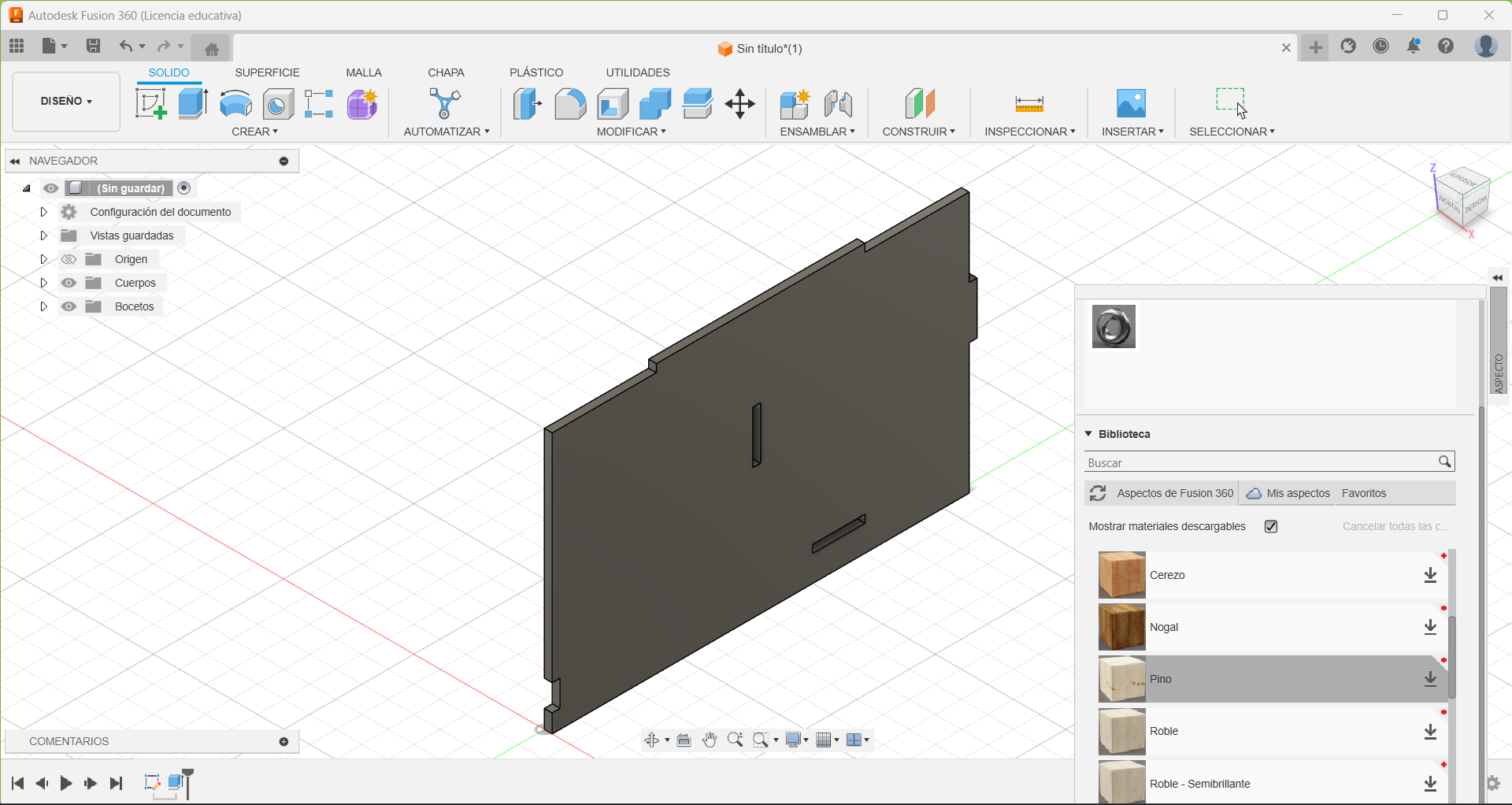

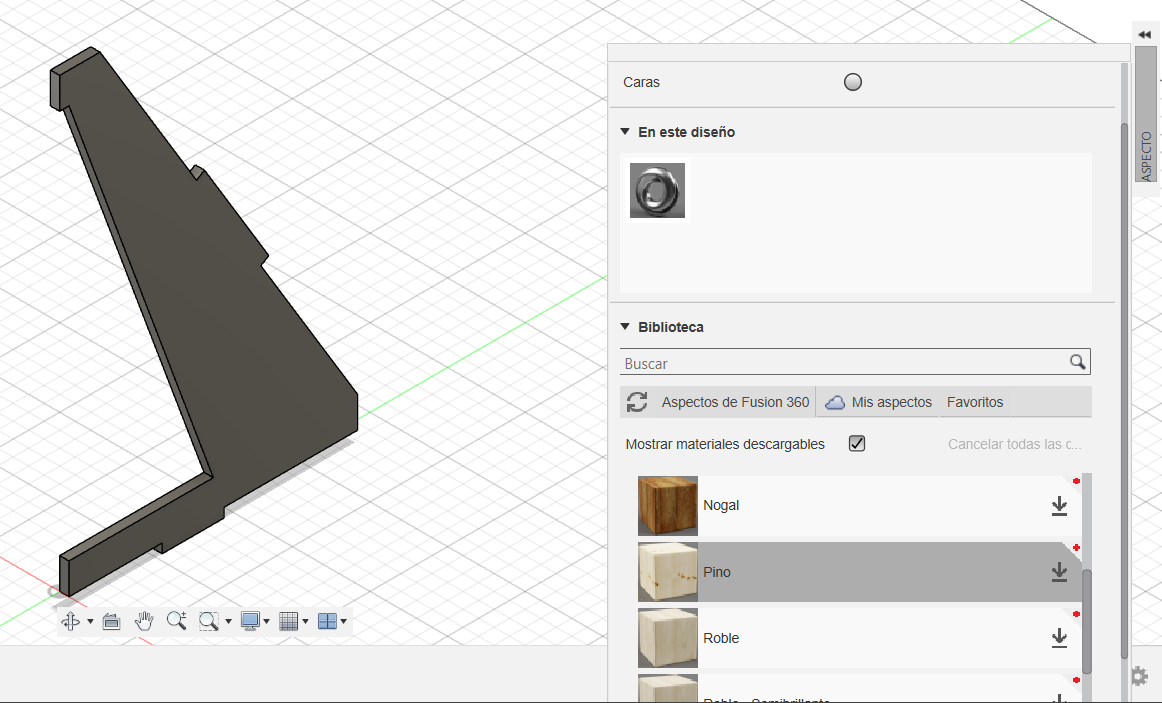

Como terminamos nuestro boceto ahora nos toca usar las herramientas de diseño.

  • Lo que haremos será usar la herramienta extruir(e) y colocar la medida de 3mm para que pueda encajar con los otros.
  • Luego usaremos la herramienta aspecto(a) y coloco el diseño que mas me guste, de preferencia usen el anterior diseño para que se vea mejor.

Cara Lateral 3

inicio cl3.png
línea guía cl3.png
union 3mm.png
union de lineas.png
tercer 3mm.png
casi termi cl3.png
boceto terminado cl3.png
boceto terminado 2 cl3.png
Cara Lateral 3

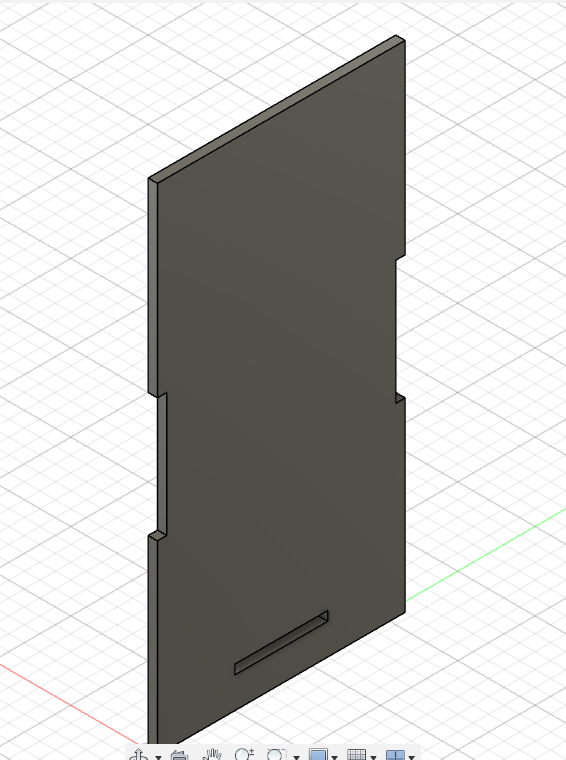

Este plano nos servirá de sostén entre la Cara espaldar y Cara base, irá en una esquina, en la derecha.

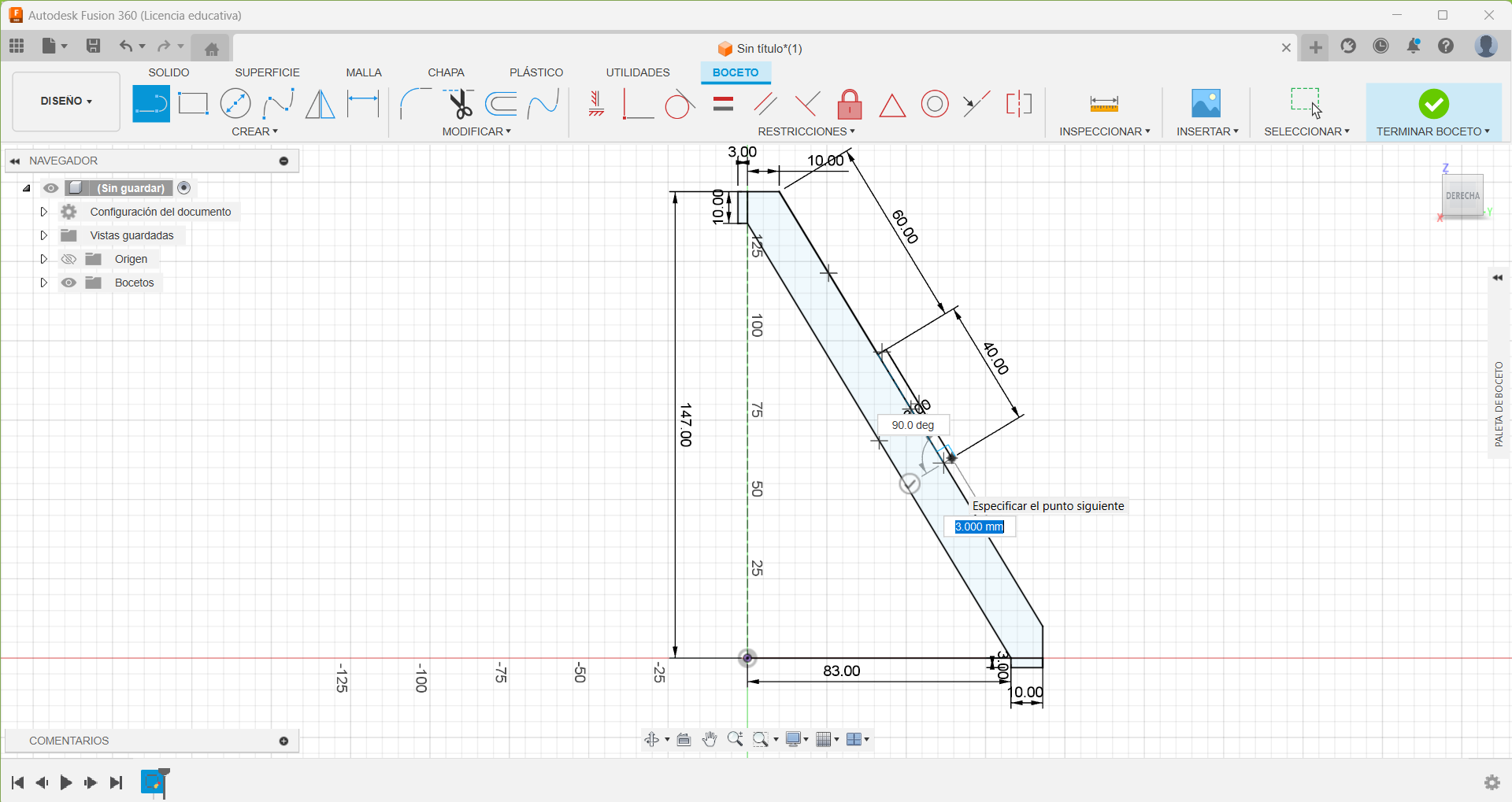

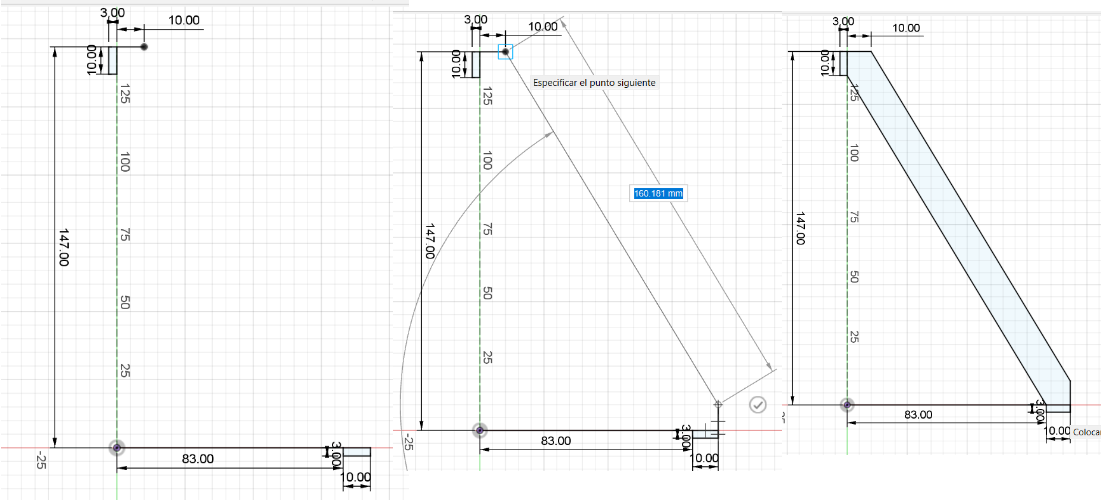

  • Primero: Empezamos a trazar una línea de 147mm hacia arriba, esta línea la podemos cambiar usando Tipos de línea y ponemos la opción de construcción.
  • Segundo: Usamos la herramienta rectángulo(r) con la medida de 3mm de ancho y 10mm de largo.
  • Tercero: Trazaremos una línea desde el inicio, esta línea medirá 83mm hacia la derecha.
  • Cuarto: Con la herramienta rectángulo(r) usaremos la medida de 3mm de ancho y 10mm de largo hacia afuera, con una línea diagonal hacia arriba trazaremos hasta el rectángulo de 10mm y 3mm, está línea nos ayudará a guiarnos.
  • Quinto: Hacia arriba una línea que mida 13mm, luego lo unimos de forma diagonal hasta arriba uniendo el 10mm, esta línea medirá 160.181, esta línea será de mucha ayuda para guiarnos.
  • Sexto: Nos vamos a la parte de arriba del boceto y trazamos una línea de forma diagonal y hacia abajo que mida 60mm.
  • Octavo: Trazamos una línea de 3mm, 40mm y 3mm hacia afuera haciendo esto nos dará el espacio respectivo.
  • Noveno: Luego trazamos otra línea que mida 60.181esta línea se unirá con la línea 13mm. Después procederemos a extruir las líneas que no nos sirven o se repiten.

Diseño De La Cara Lateral 3

extruir cl3.png
extruir2 cl3.png
aspecto cl3.png
aspecto2 cl3.png

Ya que terminamos de realizar el boceto procederemos a usar las herramientas extruir(e) y aspecto(a).

  • En extruir le ponemos el grosor de 3mm como en las anteriores.
  • Aspecto(a): Usaremos esta herramienta para poder elegir el diseño que nosotros queramos, de preferencia que sea la que estábamos usando en las anteriores para que se vea mejor.

Cara Diagonal

inicio de cd.png
primer 3mm cd.png
segundo 3mm.png
boce sn cd.png
tercer 3mm.png
terminamos el boceto cd.png

Este boceto irá encima de Cara lateral 2 y Cara lateral 3.

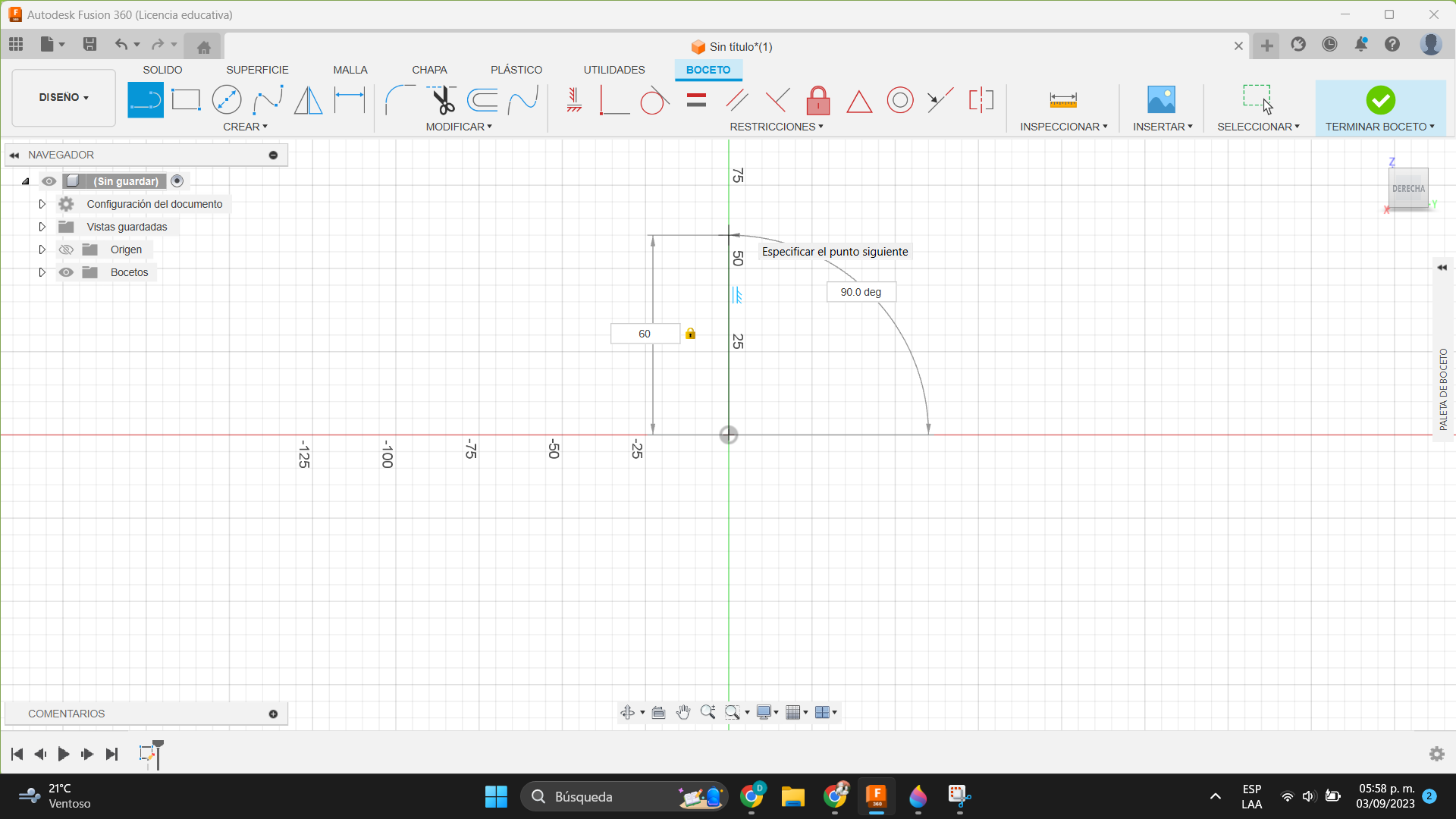

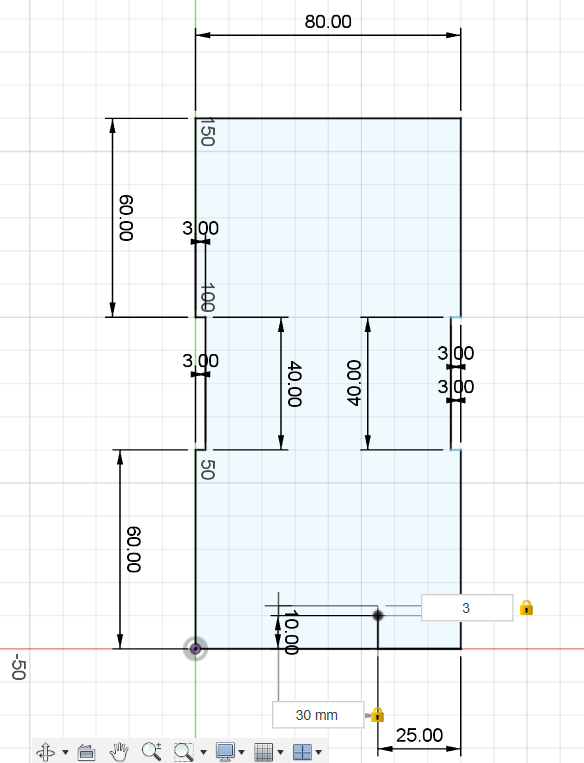

  • Primero: Empezamos trazando una línea que mida 60mm.
  • Segundo: Trazamos una línea de 3mm, 40mm, 3mm hacia adentro.
  • Tercero: Luego usamos una línea que mida 60mm y 80mm a la derecha, bajamos trazando una línea de 60mm.
  • Cuarto: Trazamos una línea de 3mm, 40mm, 3mm hacia adentro.
  • Quinto: Después trazamos una línea de 60mm hacia abajo, luego trazamos una línea hacia la izquierda que mida 80mm.
  • Sexto: Una vez hecho lo anterior trazamos una línea de 25mm desde la parte inferior derecha, esta línea tiene que ir a la izquierda, luego una línea hacia arriba que mida 10mm.
  • Séptimo: Usamos la herramienta rectángulo(r) y tendrá la medida de 3mm de largo y 30 mm de ancho.
  • Octavo: Suprimimos las líneas que no necesitamos.

Diseñamos La Cara Diagonal

extruir cd.png
extruir 2 cd.png
aspecto  cd.png
aspecto 2 cd.png

Ahora que terminamos nuestro boceto comenzaremos a diseñarlo

  • En extruir le ponemos el grosor de 3mm ya que ese será el grosor con el que haremos nuestro trabajo
  • Aspecto(a): Usaremos esta herramienta para poder elegir el diseño que nosotros queramos, de preferencia que sea la que estábamos usando en las anteriores para que se vea mejor.

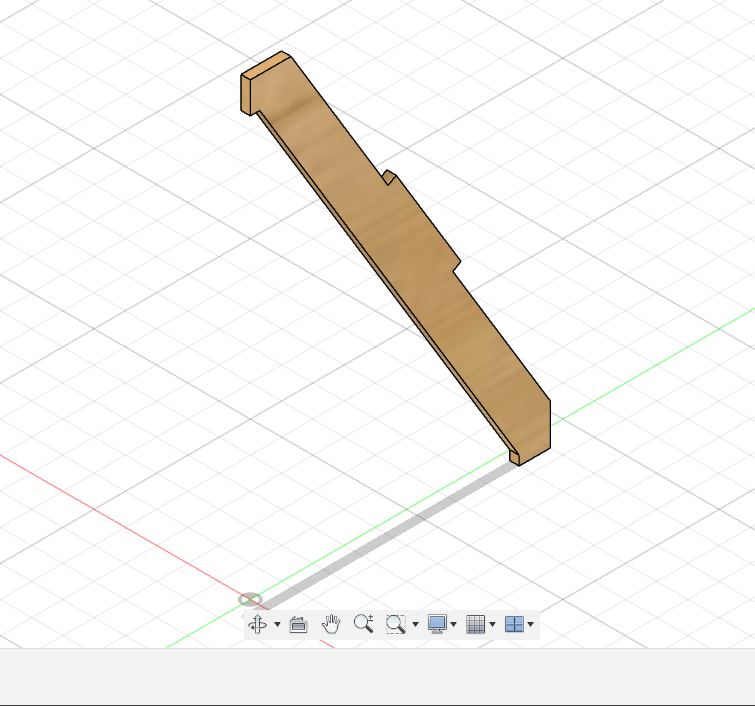

Dibujo De Batman En La Cara Diagonal De Batman

union inicio.png
union posicion.png
union imagen1.png
union imagen2.png
union de lienzo.png
union de puntos.png

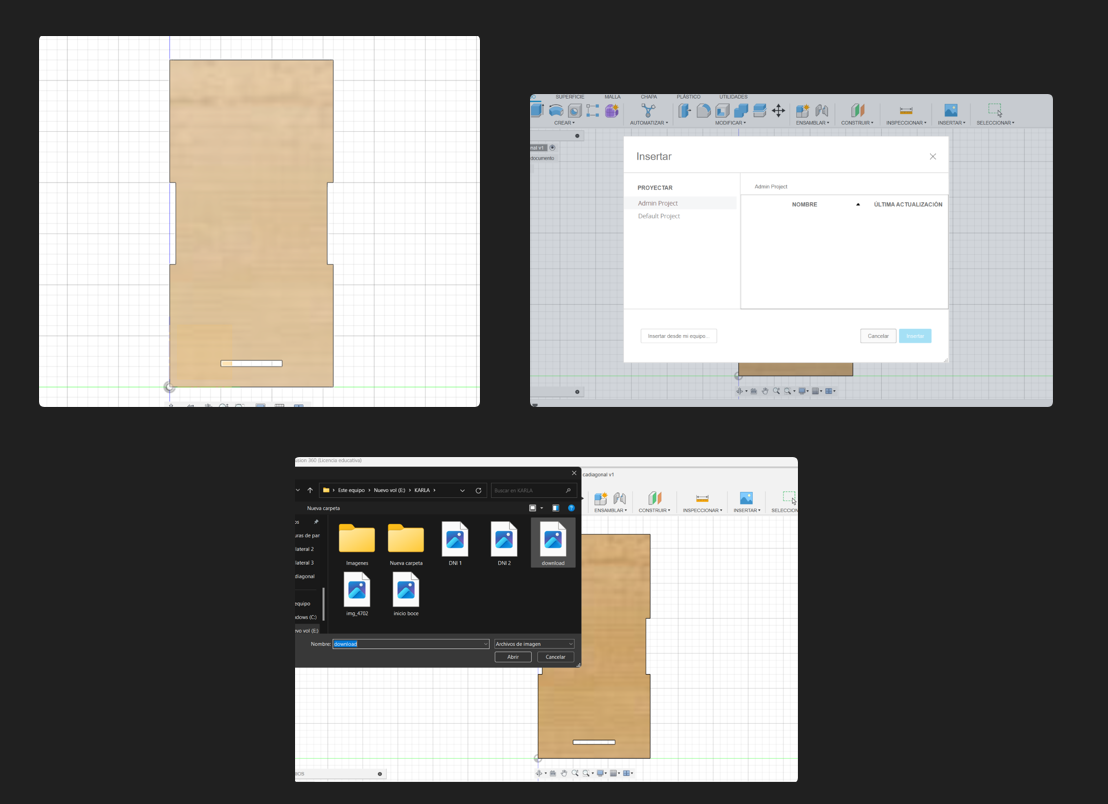

Para este paso necesitaras elegir una imagen de tu preferencia

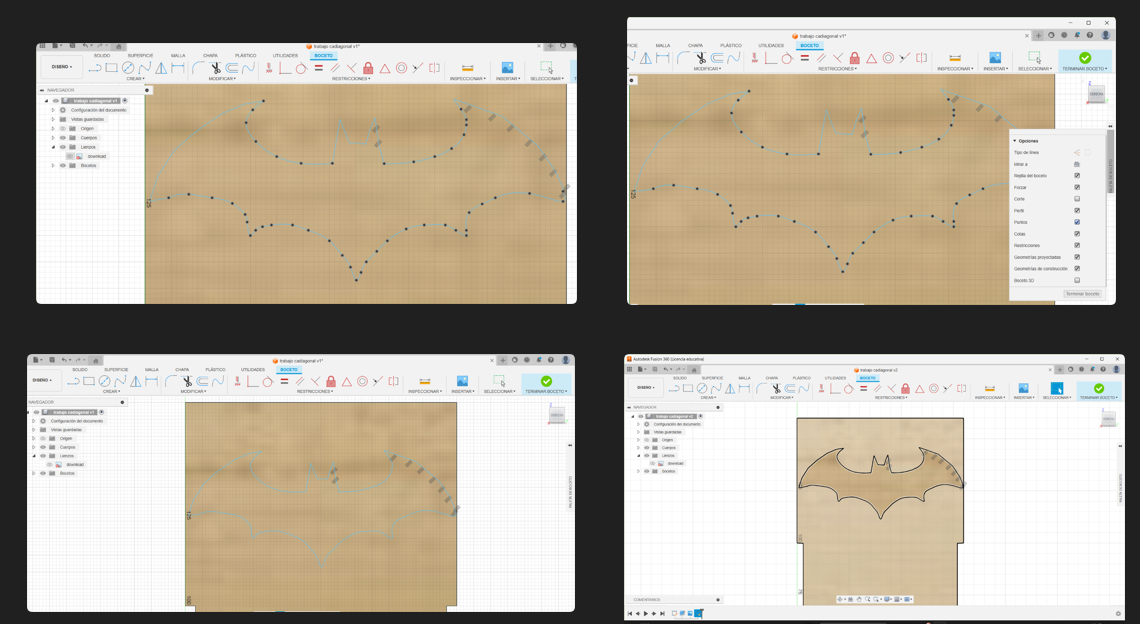

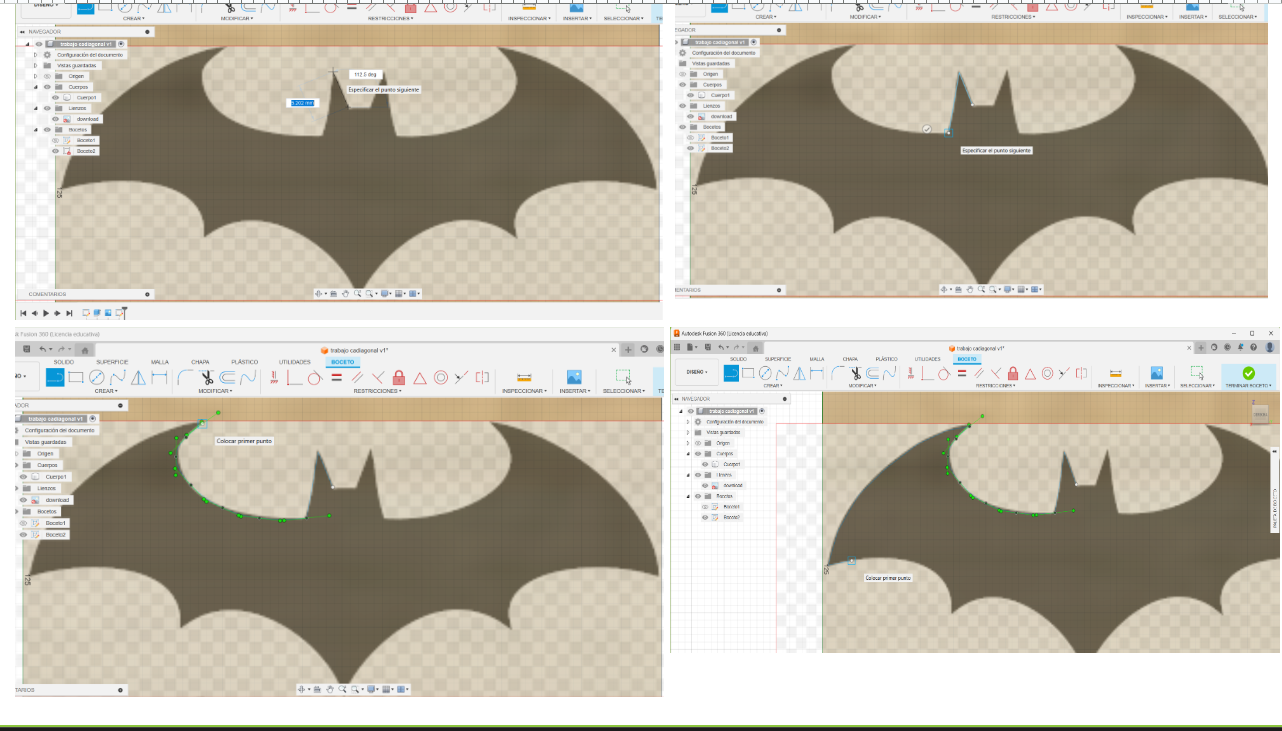

  • Primero: Tenemos que seleccionar la opción insertar- lienzos y seleccionar la imagen que queremos para nuestro escritorio.
  • Segundo: Hacemos clic en el plano para que aparezca la imagen, la giramos y ponemos el tamaño que mejor nos convenga y lo colocamos en la parte superior de nuestro plano.
  • Tercero: Proseguimos a crear líneas con la herramienta Lineal(l) y para las curvas la herramienta Spline (Ctrl + /) y para usarlo tenemos que acercarnos mas a la imagen para tener mejores resultados y usar la opción retroceder si nos equivocamos.
  • Cuarto: Para eliminar la imagen necesitamos necesitamos seleccionar la opción Lienzos que se encuentra en la parte derecha, al seleccionarlo ponemos ocultar download y así ya no veremos la imagen
  • Quinta: Para ocultar los puntos seleccionamos la opción Paleta de boceto y entre sus opciones le quitamos el check a Puntos y así desaparecerá los puntos de nuestro boceto. Una vez terminado lo guardamos.

Cara Base Diagonal

inicio cbd.png
10mm cbd.png
primer 3mm.png
cas termi cbd.png
termi boceto cbd.png
union extruir.png
union aspecto.png

Este plano irá encima de La cara diagonal

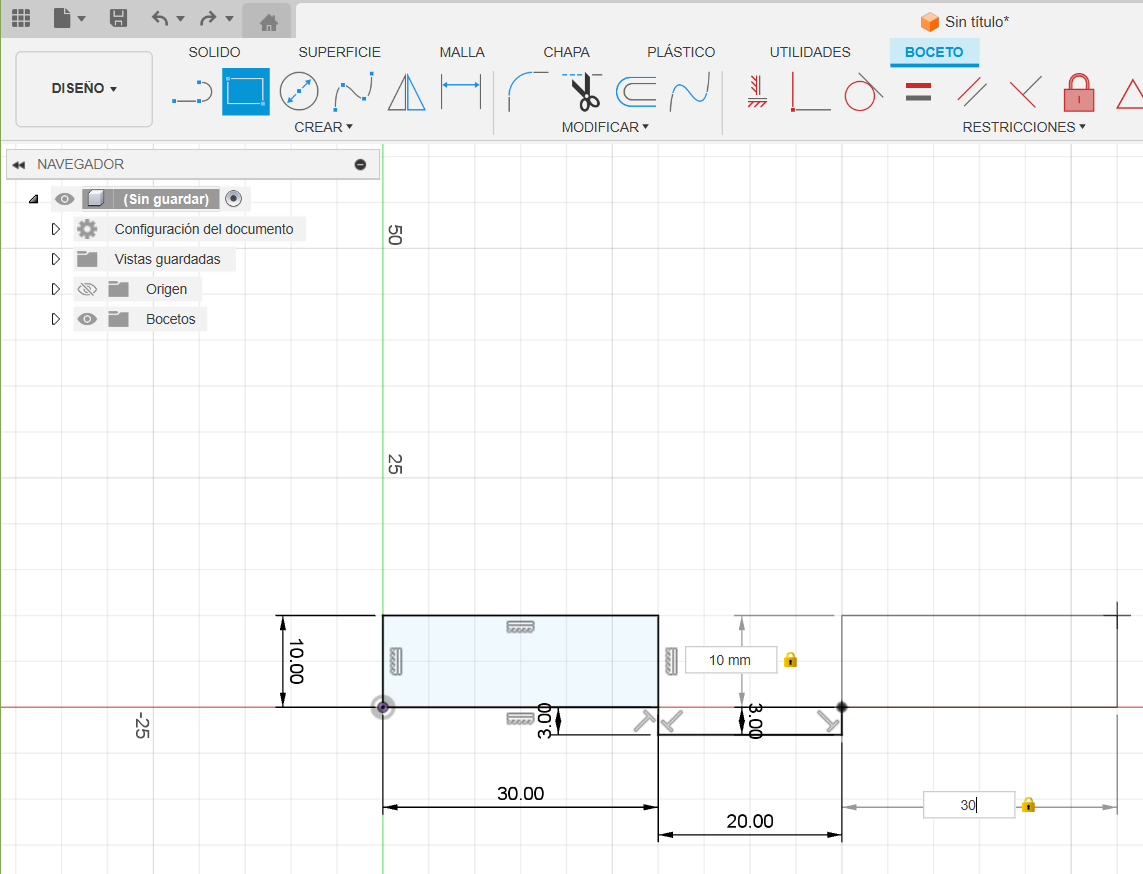

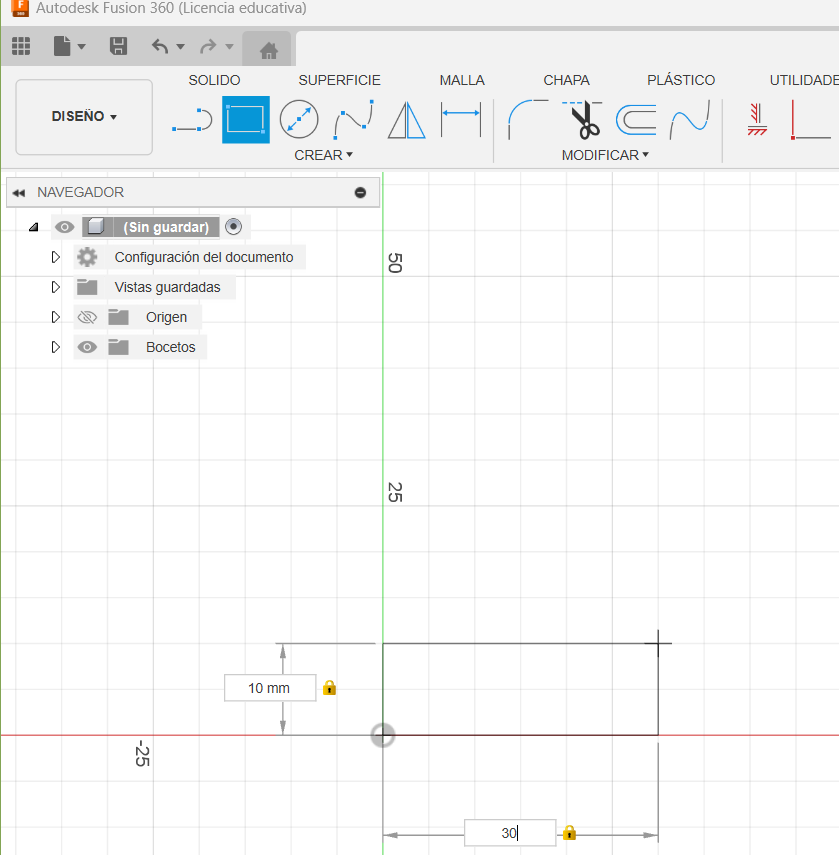

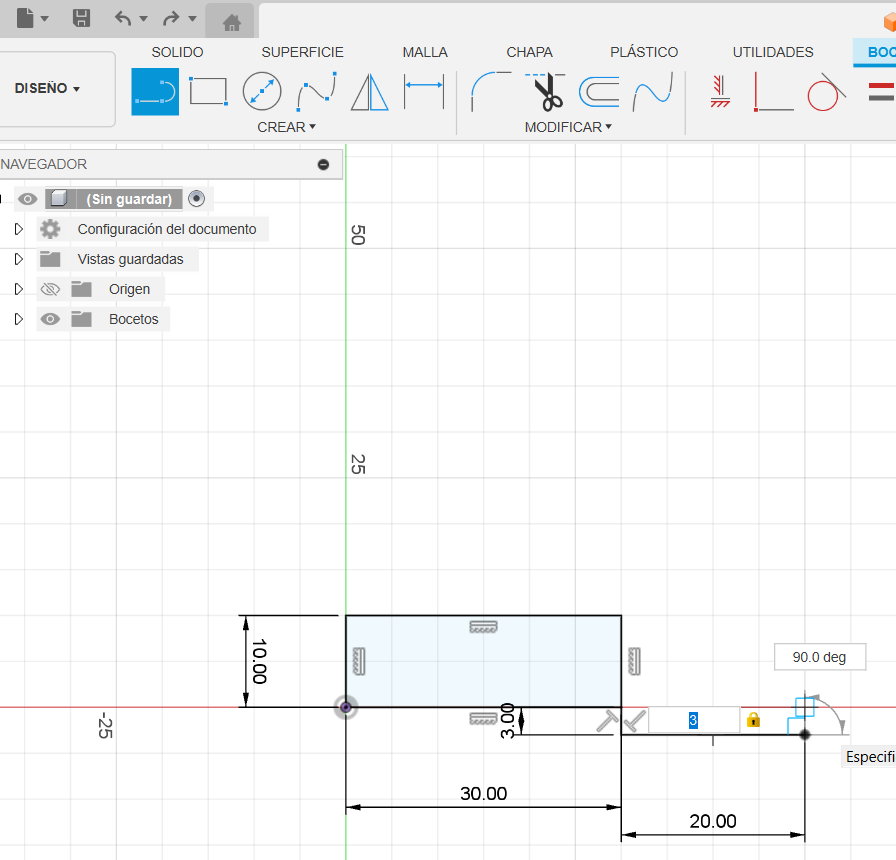

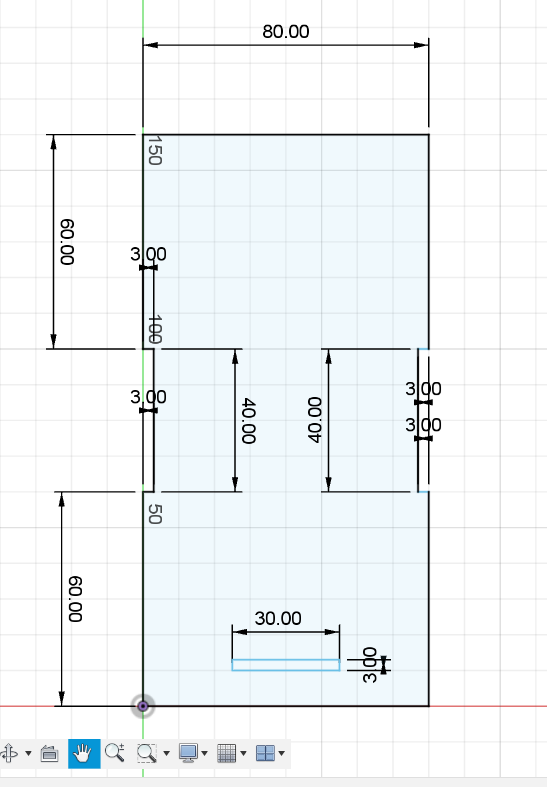

  • Primero: Utilizaremos la herramienta rectángulo(r) que tendrá la medida de 10mm y 20mm.
  • Segundo: Luego hacemos una línea de 3mm, 30mm y 3mm hacia afuera
  • Tercero: Con la herramienta rectángulo(r) que tendrá la medida de 10mm y 20mm.
  • Quinto: Trazaremos una línea de 30mm para unirlo todo, suprimimos las líneas que no necesitamos.

Una vez terminado de hacer los anteriores pasos comenzaremos a usar la herramientas extruir y aspecto.

  • Extruir(e): Le podremos como ancho 3mm para que encaje con las demás piezas
  • Aspecto(a): Le pondremos el diseño que queramos.

Cara Frontal 1

inicio cf1.png
3mm primero.png
10nn primero.png
union boc ca.png
union de extruir cf1.png
union aspecto cf1.png

Ahora haremos este plano, este irá sostenido con la Cara base

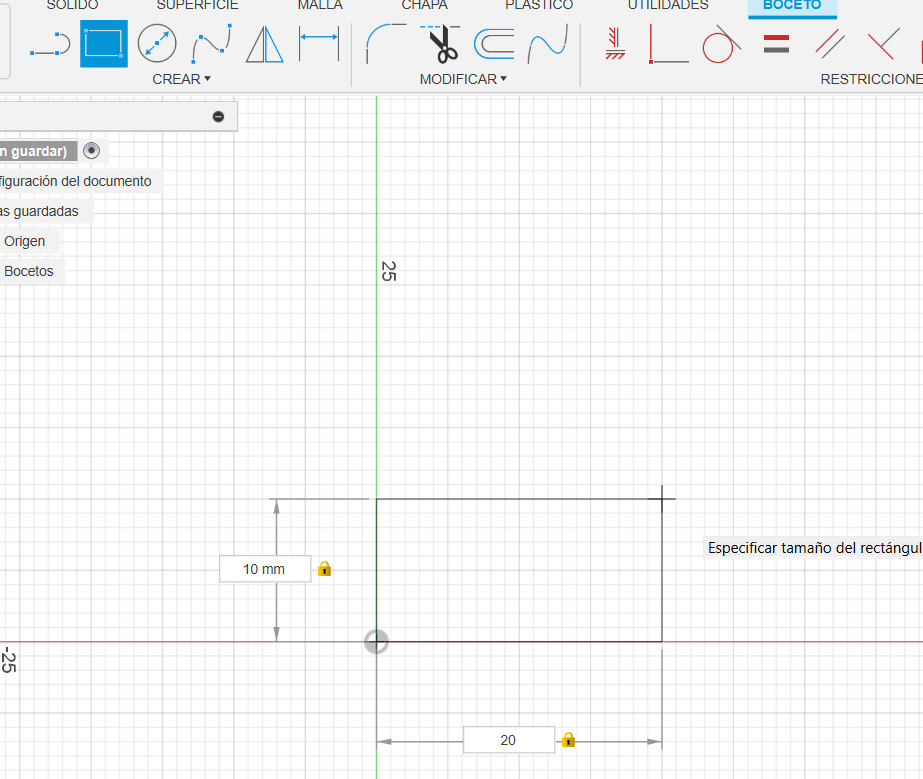

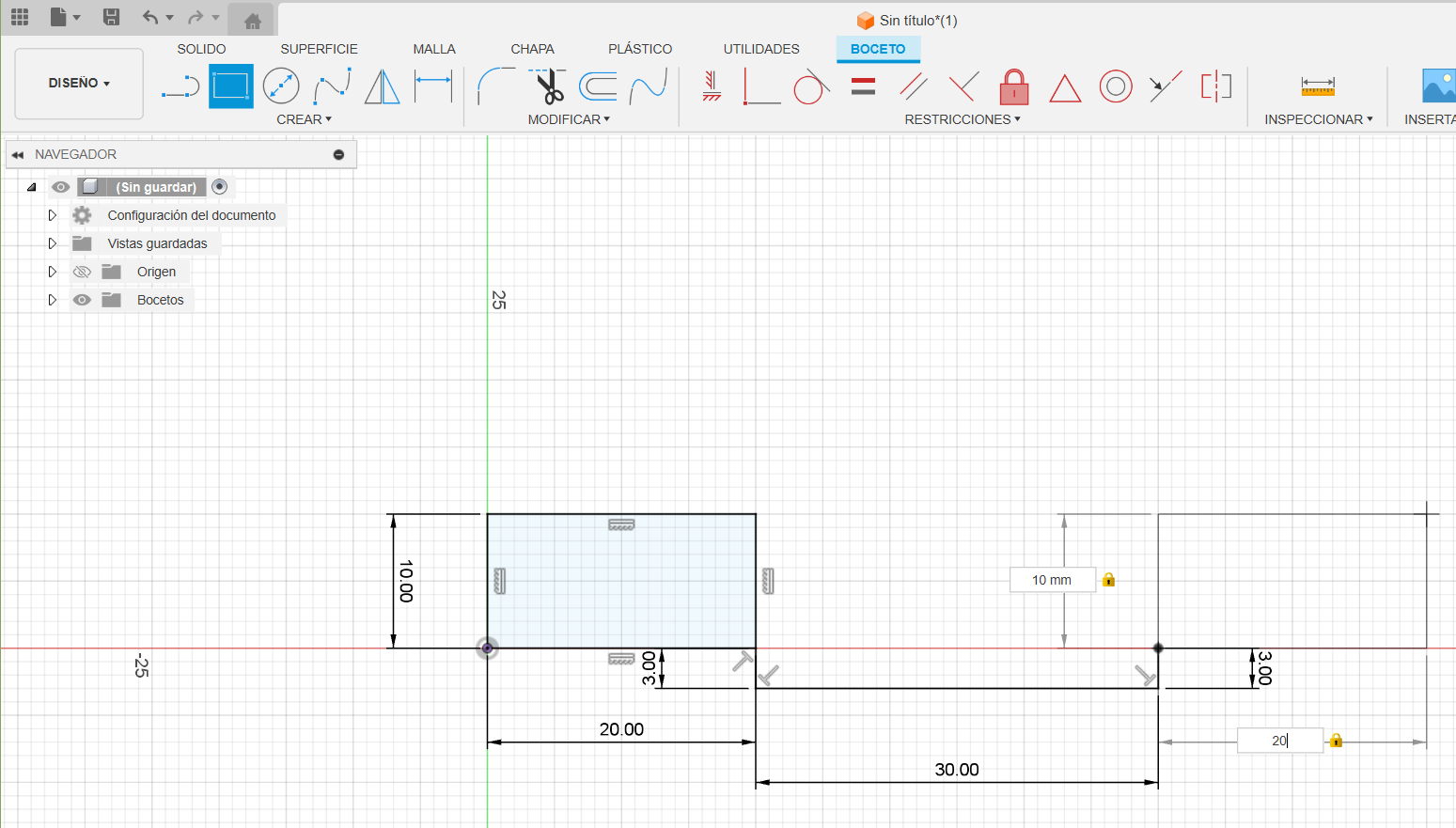

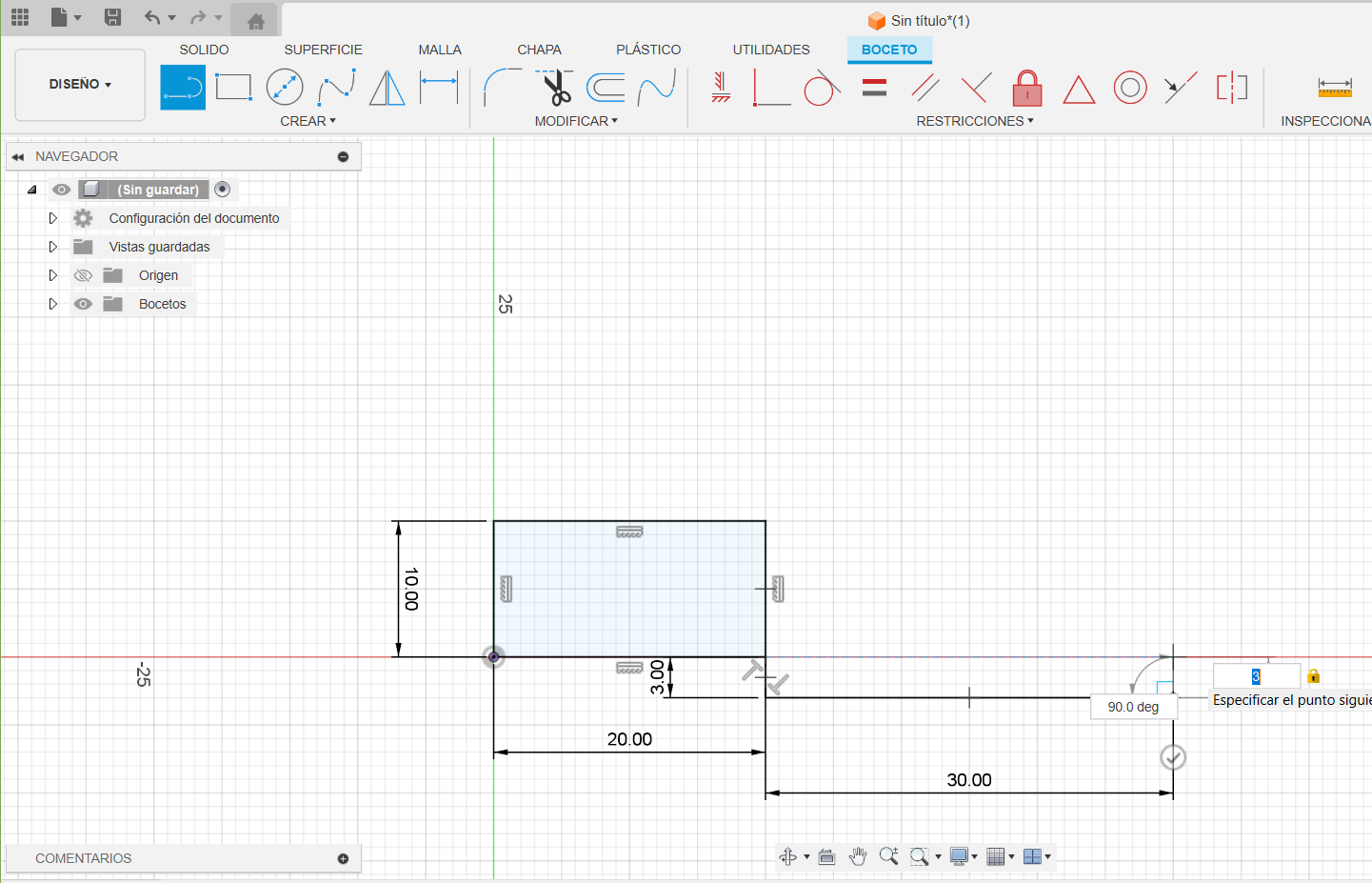

  • Primero: Elegiremos la herramienta rectángulo(r) con la medida 10mm de alto y 30mm de ancho
  • Segundo: Trazaremos una línea de 3mm, 20mm y 3mm hacia afuera
  • Tercero: Utilizaremos la herramienta rectángulo(r) que tendrá la medida 10mm de alto y 30mm de ancho.
  • Cuarto: Luego trazaremos una línea de 20mm para terminar nuestro boceto, procederemos a eliminar las líneas que no necesitamos.

Como hemos terminado de hacer los anteriores pasos comenzaremos a usar la herramientas extruir y aspecto.

  • Extruir(e): Le podremos como ancho 3mm para que encaje con las demás piezas
  • Aspecto(a): Le pondremos el diseño que queramos.


Cara Lateral 1

inicio cl1.png
union de 3mm.png
union de cas cl1.png
union de extrui.png
union de aspecto cl1.png

Este plano irá al lado derecho del plano Cara base

  • Primero: Utilizaremos la herramienta rectángulo(r) con la medida 13mm de alto y 33mm de ancho
  • Segundo: Trazaremos una línea de 3mm hacia adentro, luego con la herramienta rectángulo(r) le ponemos la medida 10mm de alto y 20mm de ancho, luego una línea de 3mm .
  • Tercero: Con la herramienta rectángulo(r) que tendrá la medida de 13mm de alto y 43mm de ancho.
  • Cuarto: Comenzamos a extruir las líneas que no utilizaremos.

Una vez terminado de hacer los anteriores pasos comenzaremos a usar la herramientas extruir y aspecto.

  • Extruir(e): Le podremos como ancho 3mm para que encaje con las demás piezas
  • Aspecto(a): Le pondremos el diseño que queramos.

Ensamble De Las Piezas

union de inicio.png
car bas 1.png
op ensam.png
uni car.png
union cl2.png
union de cl3.png
union cd.png
unio cbd.png
union cl.png
union cl 1.png
despa un1.png
ensamble

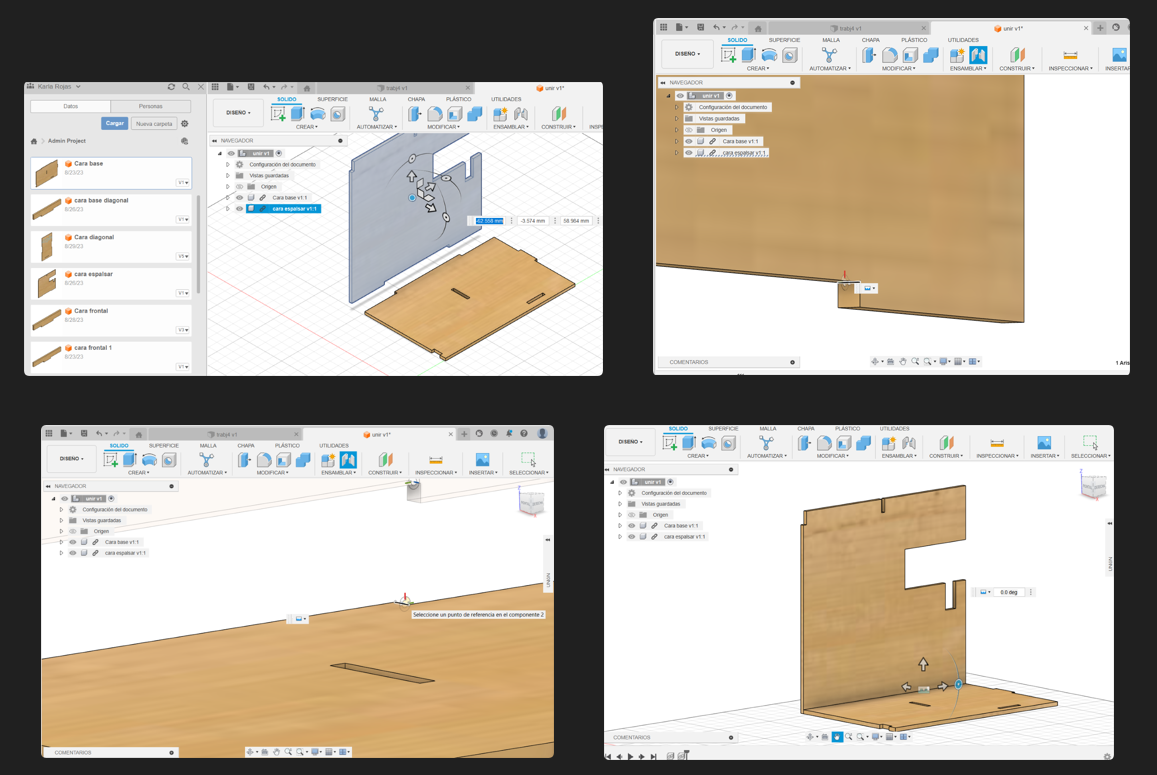

En este paso uniremos todos lo que hemos trabajado, formaremos nuestro Organizador de escritorio de Batman

  • Primero: Al entrar a la aplicación encontraremos en la parte superior izquierda una opción llamada Panel de datos, elegimos Admin Projet ahí aparecerá todos los trabajos que hemos realizado.
  • Segundo: Guardaremos la página que vamos a usar, una vez hecho eso podemos arrastras nuestro primer trabajo(Cara base) y también Cara espaldar los vamos a unir con la opción ensamblar - unión, podemos acercarnos a la imagen, usar la herramienta encuadre, órbita para poder unirlos mejor y así podemos unir todos nuestros trabajos.
  • Tercero: Para ocultar lo que no queremos que se vea le ponemos clic derecho y ponemos la opcion Mostrar/ocultar, para que se vea mejor.
  • Cuarto: Terminamos de unir, ya tenemos nuestro organizador.

La Cortadora Láser

formato dxf.png
Video de la máquina láser

Una vez terminado el ensamble de las pizas iremos a cada trabajo y al lado izquierdo encontraremos la opción de Bocetos damos clic derecho y elegimos la opción Guardar como DXF, este paso es muy importante ya que con eso puedes ir a la cortadora láser y puedas tener tu Organizador de escritorio de Batman, podrás armarlo como si fuera un rompecabezas y será como un premio porque tú lo creaste, sin mas que decir les agradezco que hicieran este maravilloso trabajo y que tengan un buen día.
