Organizador De Escritorio

Hola a todos, este proyecto lo creamos mi compañera Nieves y yo porque observamos que nos faltaba un organizador de escritorio para así tener un espacio más organizado, por eso decidimos diseñar y crear un organizador de escritorio en donde podremos colocar cuadernos, lápices, etc.

Para crear este organizador de escritorio mi compañera y yo, buscamos diseños en Google para inspirarnos y elegimos uno que nos gusto a ambas.

• Computadora y/o Laptop.
• Aplicación Fusion 360 (Autodesk).
• Archivos DXF.
• Fresadora Láser(si se requiere imprimir las partes del proyecto).

Entramos a la página de Autodesk oficial con el siguiente enlace https://latinoamerica.autodesk.com, luego creamos nuestra cuenta con el correo universitario. Luego en el siguiente apartado aparecerán varias opciones en la cual seleccionamos Fusion 360, para así tenerlo en nuestro ordenador. Ya instalada Fusión 360 iniciamos sesión con nuestro correo universitario.

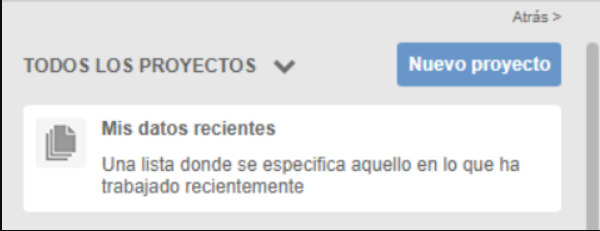

Una vez abierto el programa creamos un nuevo proyecto y una nueva carpeta para tenerlo todo organizado.

Primero elegimos el diseño en que nos inspiramos y diseñamos un boceto en papel antes de plasmarlo a 3d en Fusion 360.

Las restricciones que tenemos para diseñar las medidas del boceto son:

• Volumen: 40 x 40 cm.
• Área: 750 x 800 mm.

A partir de esas restricciones vamos a crear las medidas del boceto.

Para nuestro diseño necesitamos crear un total de 9 piezas:4 bases, 3 laterales y 2 frontales.

Para crear la base 1 lo primero que debemos de hacer es crear un nuevo boceto en el plano superior, y realizamos las siguiente medidas con la herramienta "línea", una vez realizado el boceto extruimos 9mm y guardamos lo que hicimos con el nombre de base 1 para no confundirnos con las demás piezas.

Para crear la base 2 creamos un nuevo boceto en el plano superior y realizamos las medidas que se muestran en la imagen con la herramienta "línea", una vez que terminamos extruimos nuestro boceto 9mm y guardamos lo que hicimos con el nombre de base 2.

La base 3 es igual que la base 2 y para hacerla debemos de crear un nuevo en el plano superior y realizamos las medidas q se muestran con la herramienta "línea", una vez terminado extruimos 9mm y lo guardamos con el nombre de base 3.

Para crear la base 4 creamos un nuevo boceto en el siguiente plano y trazamos las medidas que se muestran en la imagen una vez terminado extruimos 9mm y lo guardamos con el nombre de base 4.

Ahora vamos a crear las piezas frontales, para crear el frontal 1 creamos un nuevo boceto en el plano frontal, y realizamos las siguientes medidas con la herramienta "línea" una vez que terminamos, extruimos nuestro boceto 9mm y lo guardamos con el nombre frontal 1.

Para crear la pieza frontal creamos un nuevo boceto en el plano frontal, realizamos las siguientes medidas con la herramienta "línea", una vez terminado extruimos 9mm y lo guardamos con el nombre frontal 2.

Ahora solo nos queda crear las tres piezas laterales para terminar de diseñar nuestro organizador de escritorio.

Para crear el lateral 1 creamos un nuevo boceto en el plano frontal y realizamos las siguientes medidas, una vez terminado extruimos 9mm nuestro boceto y lo guardamos con el nombre de lateral 1.

En esta pieza podemos realizar el diseño que queramos pero nosotras decidimos dejarlo así nomás.

Para crear el lateral 2 creamos un nuevo boceto en el plano frontal y plasmamos las siguientes medidas y una vez finalizado extruimos 9mm y lo guardamos con el nombre de lateral 2.

Para crear el lateral 3 creamos un nuevo boceto en el plano frontal y realizamos las medidas de la imagen, y una vez terminado extruimos 9mm y lo guardamos con el nombre de lateral 3.

Con esta pieza ya habremos creado las 9 piezas necesarias para diseñar nuestro organizador de escritorio.

Crearemos un nuevo archivo como si abriéramos una nueva ventana y antes que nada guardaremos el archivo (paso importante ya que si no lo guardamos no nos dejaría insertar los archivos), después de guardarlo vamos a insertar los archivos haciendo clic derecho por encima de cada uno de ellos y seleccionaremos la opción de insertar archivo al diseño actual.

Por recomendación lo mejor sería que mientras insertas cada archivo lo vayas ensamblando pero en caso sea el caso que quieras tener todos los archivos juntos, si las piezas se sienten desordenadas las podemos mover con las flechas seleccionando la opción mover y la parte que deseamos o también con el atajo primero seleccionando la pieza y después presionando las teclas crtl+M.

Con el botón ensamble que se ve en la primera imagen después de darle clic seleccionamos las aristas que queremos unir (parecido a armar un rompecabezas o un jenga en la vida real), seleccionaremos las esquinas pensando en que partes se van a unir y le damos al botón aceptar.

Si queremos que nuestro organizador se vea con otro tipo material, hay una opción para lograr eso, presionamos la tecla 'a' de aspecto buscaremos en la biblioteca de aspectos el que más nos guste y lo arrastramos hacia nuestro organizador para finalizar presionamos aceptar en la ventana de aspectos.

Bueno para cambiar el fondo o hasta poner uno personalizado debemos ir al cuadro de diseño y cambiarlo a renderizar con estas nuevas opciones buscamos el botón configuración de escena y en biblioteca de entornos seleccionaremos el fondo de nuestra preferencia o podemos insertar uno que tengamos vamos a biblioteca, folder y seleccionamos nuestra imagen que debe de estar en formato hdr.

Como último paso debemos guardar los archivos uno por uno en archivos DXF para enviar a cortar por cortadora CNC que se utiliza para cortar piezas sin mucho detalle.

Abriremos cada pieza y buscaremos en la esquina izquierda del programa un botón archivo con forma de papel, al darle clic buscaremos la opción de exportar y seleccionamos la carpeta donde lo guardaremos junto al formato a guardar, así con cada pieza.

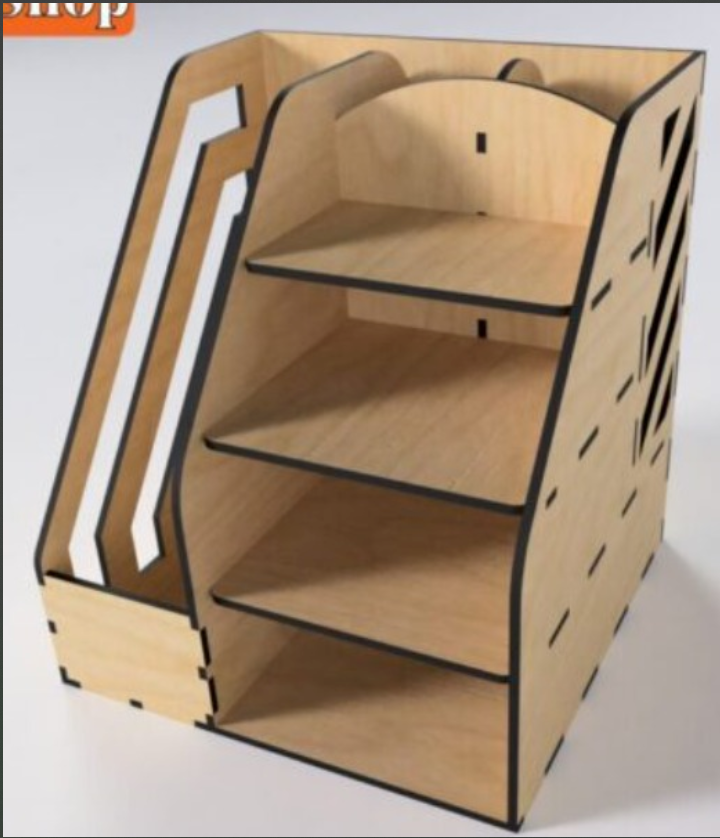

Aquí les dejaré los archivo en DXF, como referencia de como deben terminar los archivos junto con una foto del resultado final en el programa con el renderizado.

Gracias por seguir esta guía.^^

-Archivos finales dxf.

-Foto del renderizado final.
