The goal is to make an equipression system with parafine oil to dive our sensor in deep water (like 1000 meter :-) ).
to prove the concept we test a system with a very simple sensor, just to have a practice with equipression system (like witth parafin oil).
Material and Tools
Matériel :
- Arduino nano
- Sonde de température DS18B20
- Résistance de pull-up 4,7kOhms
- Horloge RTC groove high precision v1
- Ecran 1,3” Oled I2c
- Lecteur de carte SD
- Carte mini SD Sparkfun lipo Babysitter.
- Battery 18650 (récupérés dans une powerbank)
- Interrupteur fils électriques Platine PCB à souder
- Pin à souder pour supporter les composants boite
- Tupperware
- Huile de paraffine sikaflex (colle/joint/mastic)
Outils :
- fer à souder, étain
- perceuse
- cutter et autre outils de base
- Ordinateur pour code arduino

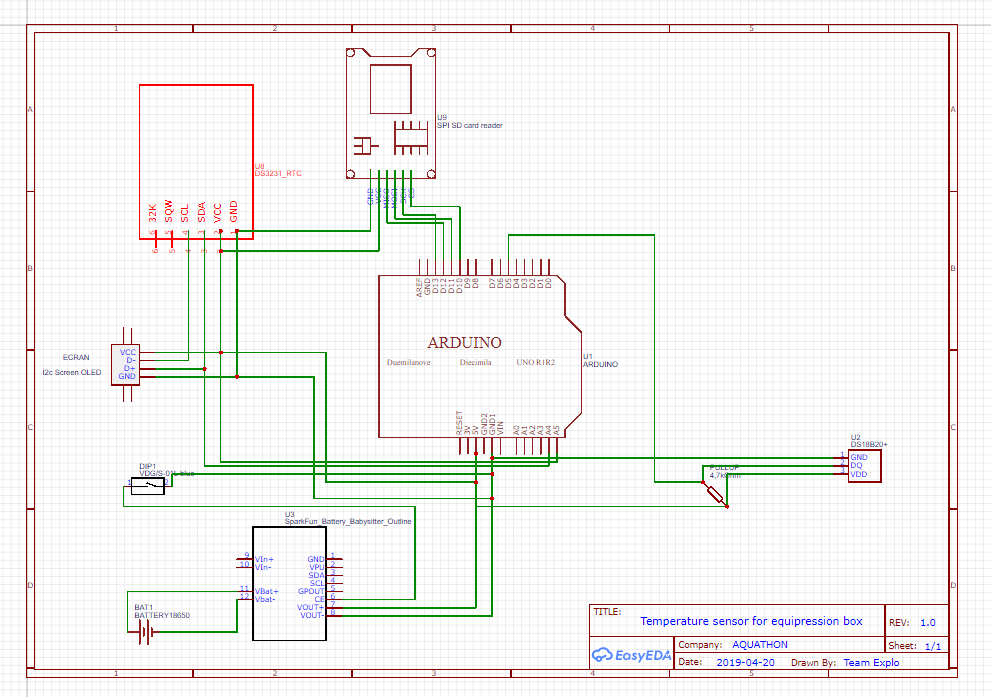

Electrical Connexion Design
Assembly of Electrical Componnement on a PCB
Mise En Boite
On installe notre prototype dans un boite plastique de cuisine 0.5l.
Il faut percer un trou dans la boite pour faire sortir la sonde, et placer tout les éléments dans la boite.
Il faut percer un trou pour l'interrupteur.
Les trous sont étanchéifié avec du mastic/colle/join sikaflex.
Remarque : la silicone pour étanchéité les trous ne colle pas suffisamment pour rester en place, elle s'est décollée très rapidement.
Testing Electrical Conductivity of Oil
Test with a multimeter.
We mesure the resistance of material :
- fil électrique : 0 ohms
- Resistance : 4,7 kohms
- Main : environ 23 Mohms
- Parafin Oil : infinite Ohms :-)
Conclusion : the parafin oil not conduct electricity, so it is perfect !
Mise En Huile De La Sonde

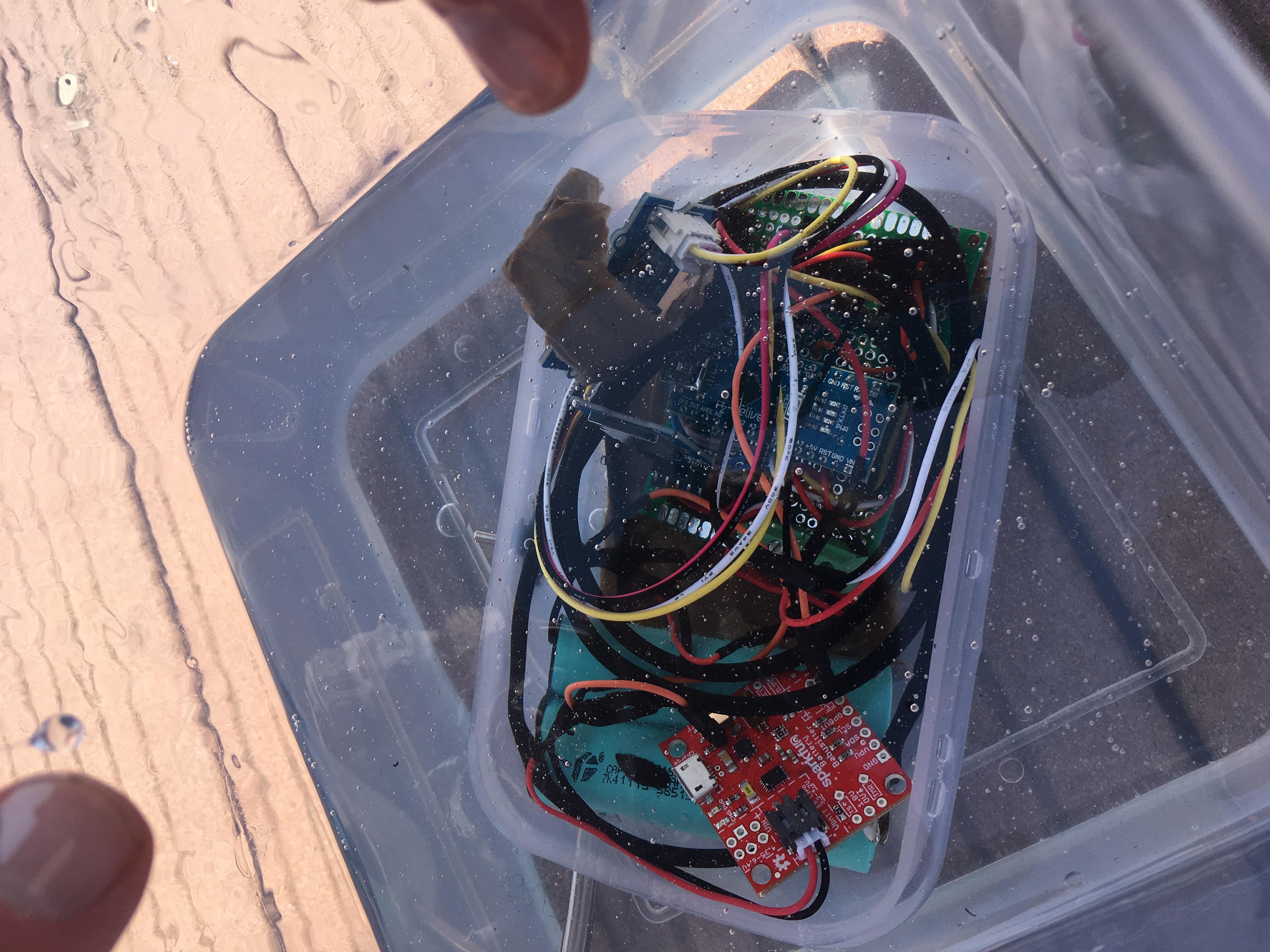

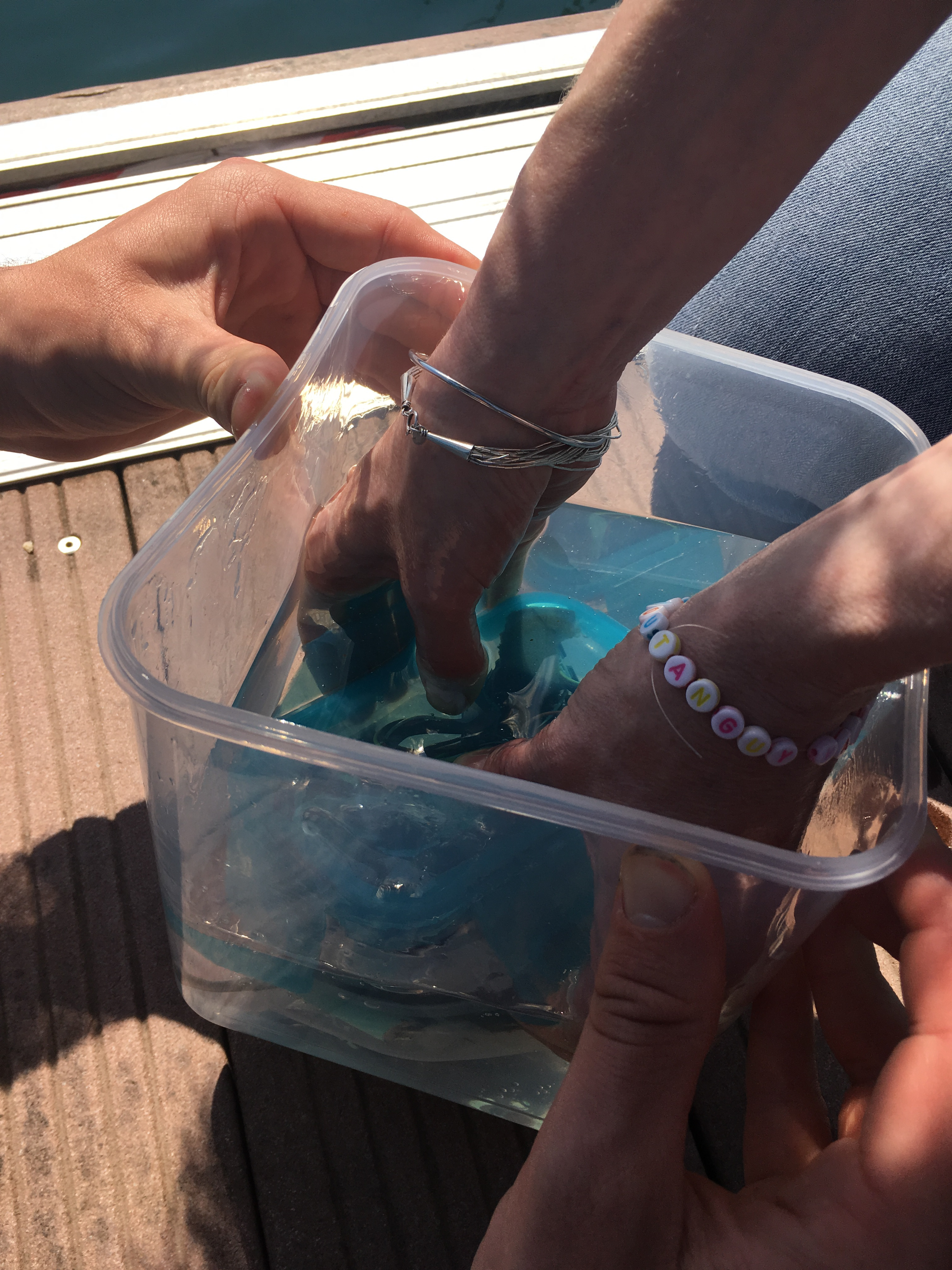

Dans un grand récipient rempli d'huile, on plonge le boitier ouvert.
On attend quelques minutes pour que l'air puisse s'échapper.
On plonge le couvercle dans l'huile en s'assurant que de l'air ne se coince pas sous le couvercle.
On referme le boitier dans l'huile pour ne pas emprisonner de l'air à l'intérieur.
Plongeons La Dans L'eau
La sonde a été testée dans une colonne d'eau de 50cm, et laisser plusieurs heures.
La sonde a fonctionné parfaitement pendant tout ce temps.
Test En Mer Et Profil De Colonne D'eau
On s'est ensuite rendu en mer pour la plonger à 5m de profondeur. La sonde a répondu à nos attentes, elle a parfaitement fonctionné à 5m sous l'eau en réalisant les mesures souhaitées.
On pu établir un profil de température.
