This is a no-brainer, actually, just how to use oblique perspective to illustrate a part, from top, side, and right views.
The idea is, everyone knows how to draw like that, so if they imagine the side and top views skewed as on the oblique cube, the combination will make people understood what you want to have done, your idea, etc.
So, off to the skew box.
Isto é do mais fácil que há, usar-se a perspectiva cavaleira para explicar uma peça, a partir de simples vistas de cima, lado e frente.
Porque todos sabem fazer isto, e a combinação, num sólido, destas vistas, vai fazer qualquer um entender o desenho.
Por isso, vamos passar à caixa dos viés...
Imagine the 3 Views Turned Into One, Imaginem As 3 Vistas Numa Só.
![1.jpg](/proxy/?url=https://content.instructables.com/FKL/WMBS/K78SM9T4/FKLWMBSK78SM9T4.jpg&filename=1.jpg)
Anyone can do a front, top, and side drawings of what you imagine...
And that's how you start.
Qualquer um sabe fazer vistas do topo, lados e frente...
E é assim que se começa.
Skew Them. Deformem-nas.
![2.jpg](/proxy/?url=https://content.instructables.com/FHE/PVR0/K78SM9T5/FHEPVR0K78SM9T5.jpg&filename=2.jpg)
So those views are now skewed into an imaginery solid. It's easy, now, to guess what's next.
Estas vistas, são deformadas, de viés, de forma a formar um sólido imaginário. Já se esta a ver o que vem a seguir.
The Solid Inside. O Sólido Dentro.
![3.jpg](/proxy/?url=https://content.instructables.com/FMR/OBO1/K78SM9TN/FMROBO1K78SM9TN.jpg&filename=3.jpg)

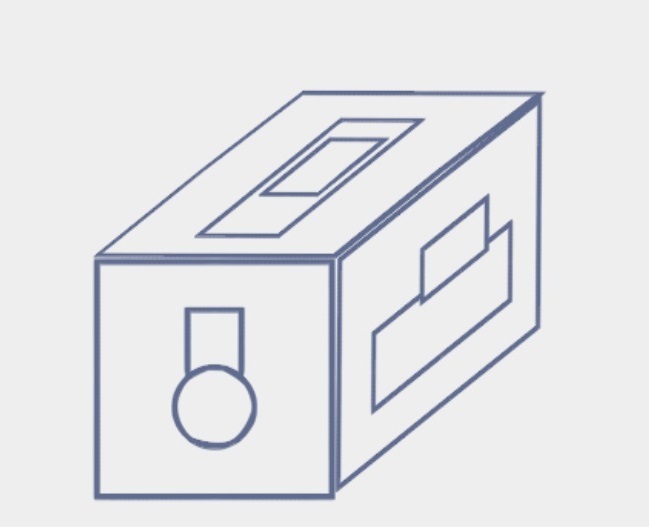

What's inside the box, is the drawing, following the views as guides.
Dentro da caixa está o desenho, que segue as vistas como guias.
What Will Come Up. O Que Aparece.
![4.jpg](/proxy/?url=https://content.instructables.com/F4I/OEI7/K78SMELI/F4IOEI7K78SMELI.jpg&filename=4.jpg)
Subtract the imaginary box from the imaginary drawing, in reality you will draw the final thing, based on the 3 views...
Subtrai-se a caixa imaginária do desenho imaginário, na realidade, vai-se é desenharo desenho real, usando as 3 vistas como guia...
Transparent. Transparente.
![4.jpg](/proxy/?url=https://content.instructables.com/F4G/85C1/K78SM9TY/F4G85C1K78SM9TY.jpg&filename=4.jpg)
All the details are too much details, unless it's an idea about Transparent or Wireframe stuff...
Todos os detalhes são detalhes demais, a não ser que é uma deia sobre coisas Transparentes ou em Arame...

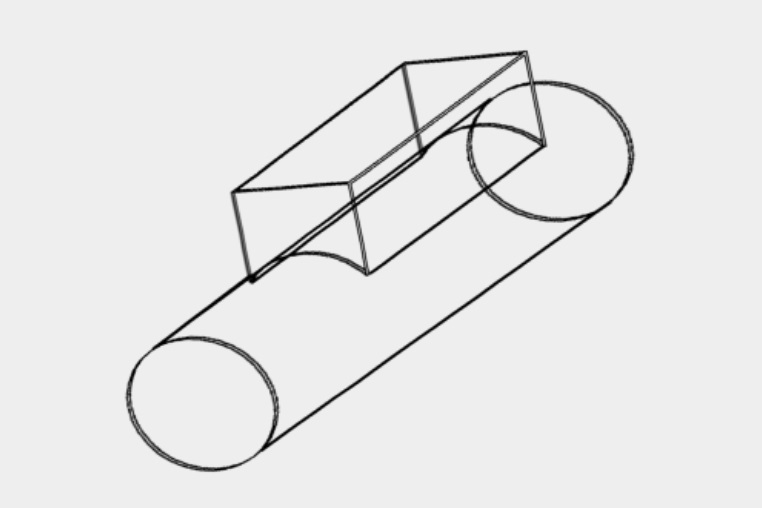

This Is What You'll Draw. Isto É O Que Se Desenha.
![5.jpg](/proxy/?url=https://content.instructables.com/FJM/JAKL/K78SM9TZ/FJMJAKLK78SM9TZ.jpg&filename=5.jpg)
After the mental gymnastics, you'll get the hang of it, practice, practice, practice, you'll get a very understandible drawing, to illustate what you want.
Depois da ginástica mental, vai-se adquirindo o jeito, prática, prática, prática, podem produzir desenhos que se compreendem, para ilustrar o que quizerem.
Animation! Animação!

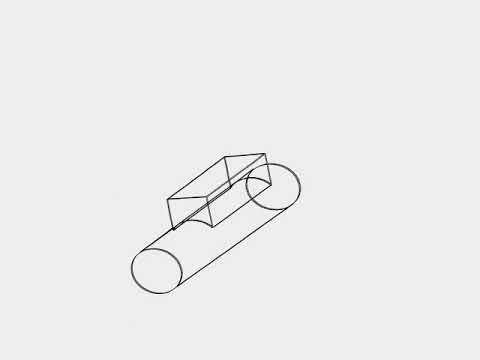

![Perspectiva Cavaleira](/proxy/?url=https://content.instructables.com/FSF/I3DR/K78SME4F/FSFI3DRK78SME4F.jpg&filename=Perspectiva Cavaleira)
Here's an Animation, so you won't forget how it's done.
Cá vai uma Animação, para se lembrarem como é...
Neat Links, Links Porreiros

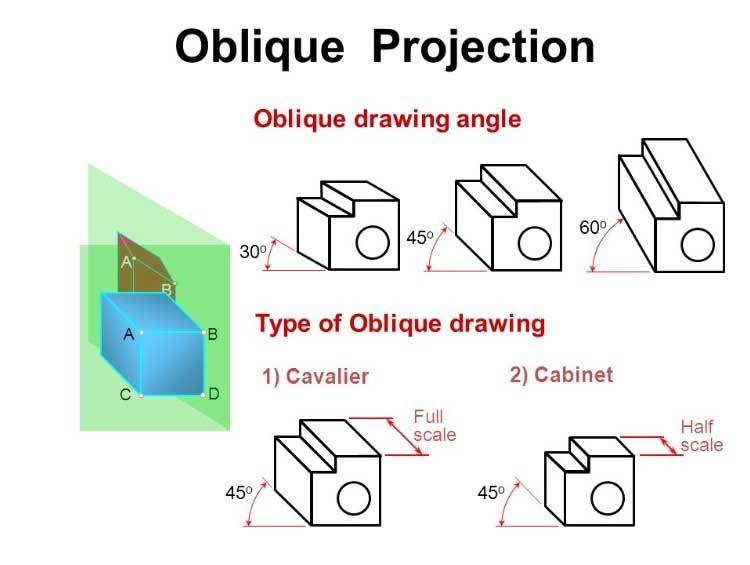

![oblique-drawing.jpg](/proxy/?url=https://content.instructables.com/FXQ/9653/KBP322VT/FXQ9653KBP322VT.jpg&filename=oblique-drawing.jpg)
I hope these do a better job to teach you Drawing:
Espero que estes links vos ensinem melhor este tema:
https://civilseek.com/oblique-drawing-projection/#Oblique_Projection
https://www.artistsnetwork.com/art-mediums/drawing/learn-to-draw-perspective/
