Navidad Con Arduino

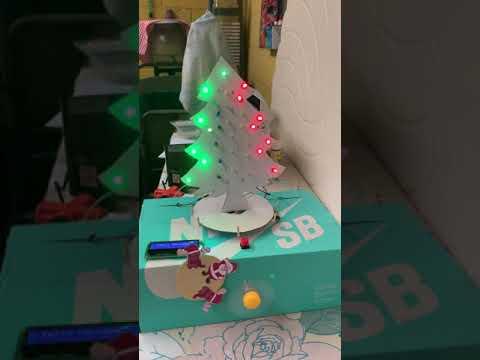

Un arbolito de navidad hecho con leds el cual contiene 3 canciones navideñas. Decidí hacerlo ya que en esta navidad no pondremos arbol entonces pondré un arbolito algo diferente a lo convencional.

A continuación una explicación de como lo hice.

-1 Placa Arduino.

-1 Cable USB para arduino.

-Jumpers macho-macho (de distintos colores para que sea más facil identificarlos).

- jumpers macho-hembra

-1 Transformador ( puede ser de 7.5 v a 12 v).

-1 potenciometros de 10K.

-1 botón

-1 switch un polo un tiro (dos patas)

-1 LCD

-1RGB
-Leds de varios colores

-1 motor DC

-1 Servo

- resistencias 220 Ohm (dependiendo de cuantos leds pongas en tu arbolito y 6 para los demás componentes)

-1 Protoboard

-Cautin

-Estaño

-Una caja en la que quepan los materiales

-Palillos de madera grandes

-Silicon

-cartón

El código que se utilizó para programar el arbolito junto con todos sus componentes como el motor DC, el servomotor, los leds y la música.

El diagrama de flujo explica como es que está corriendo el código para que la placa de arduino reciba y envie instrucciones para la funcionalidad de arbolito y motores.

El diagrama esquemático muestra la conexión real mediante cables entre los dispositivos.

En esta imagen se puede observar las conexiones que se hacen para el arbolito. Para pasarle energía a la placa de arduino puede ser por medio del cable USB para arduino con el que se programa y se quema el código o conectarlo directamente a la corriente por medio de un trasformador.

Tip. Puedes usar un programa en línea llamado Thinkercad que es un simulador en el que puedes probar tu código y conexiones antes de armarlo físicamente.

En el siguiente link está el thinkercad con la simulación del arbolito el cual incluye las conexiones y el código.

https://www.tinkercad.com/things/dNNQ64QahHi

- Entender el uso del botón para hacer los cambios por medio de interrupciones.

- Conectar correctamente la LCD a los pines que corresponden, ya que si uno está mal conectado pueda que no encienda o no escriba bien lo que queremos.

- Entender el uso del protoboard y las conexiones que se hacen a el.

-Utilizar una fuente externa que pase corriente de 5v al protoboard, se puede usar un cargador de telefono viejo y conectarlo.
