MyReminder

Ons project, de MyReminder is een armband/ketting die wat extra functies heeft. Het is ontworpen voor mensen met dementie een beetje te helpen. De eerste functie is het lezen van de tijd, er zijn al horloges die de tijd lezen, maar hierbij is de manier waarop het gelezen wordt een probleem. Op zo'n horloge wordt bijvoorbeeld "Het is kwart na twaalf" gezegd, op onze armband zal "Het is twaalf uur vijftien" gezegd worden, dit maakt het eenvoudiger om te begrijpen.

Deze tijden zouden dan ook met verschillende accenten ingesproken worden, zodat iedereen het kan begrijpen en het dus ook vertrouwd aanvoelt.

Ook kunnen familie/zorgverleners reminders sturen. Bij zo'n reminder gaat de armband trillen, daarna kan er op de knop gedrukt worden, om de boodschap door te laten.

Van dit idee hebben we een prototype gemaakt, waarbij de werking getest kan worden. Om dit na te bouwen dient u de stappen hieronder te volgen.

• Arduino Uno
• Sd kaart module

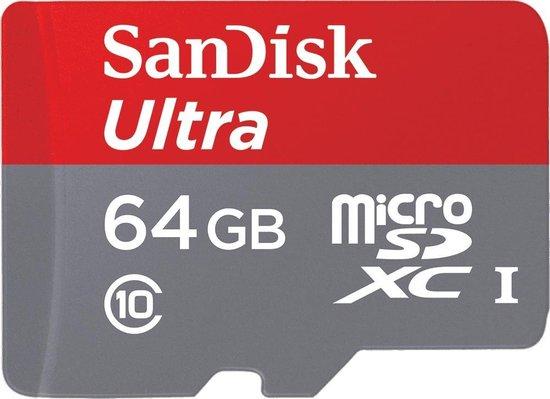

• Micro sd kaart
• Drukknoppen
• Speaker/box (naars keuze, met AUX aansluiting in ons geval)

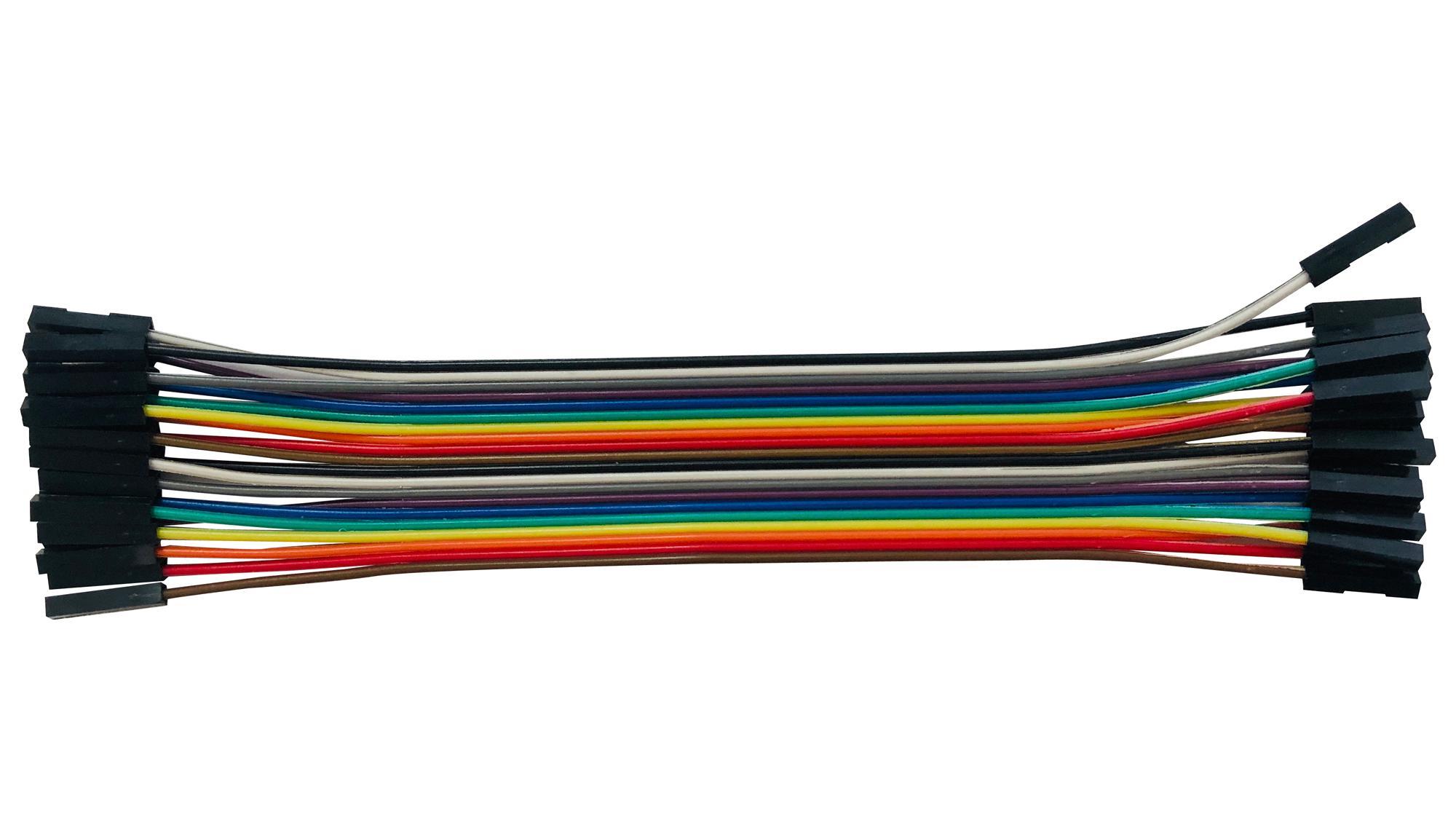

• Draden
• Trilmotor

Het eerste wat je moet doen, is alles aansluiten op de juiste plaats.

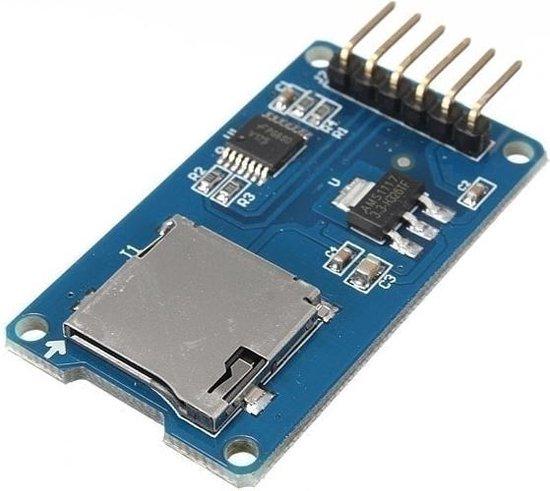

SD kaart module

• CS - 10
• MISO - 12
• MOSI - 11
• SCK - 13
• VCC -5V
• GND - GND

Speaker

• 9 - achterkant speaker jack
• GND - voorkant speaker jack

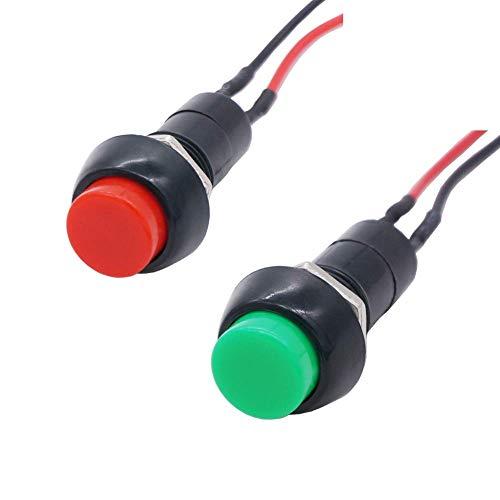

Drukknoppen

De drukknoppen hebben steeds twee verbindingen, 1 daarvan gaat altijd naar GND de andere gaat naar...

• Button 1 - 2
• Button 2 - 3
• Button 3 - 4
• Button 4 - 5
• Button 5 - 6

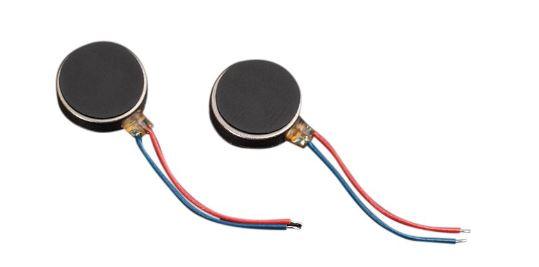

Trilmotor

Blauwe draad - GND

Rode draad - 7

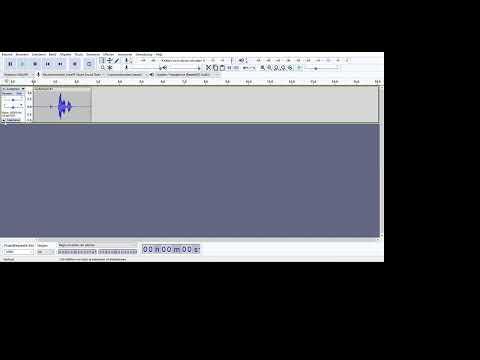

Wanneer alles juist is aangesloten, gaan we de audio die we willen, opnemen. Dit gebeurd in de app " Audacity " . Om te weten hoe je de audio opneemt, klik dan door op de link.

Wanneer je je audio hebt opgeslagen als wav-file, is het belangrijk dat je deze op je SD kaart plaatst. Zodat deze daarna gebruikt kan worden in de code. Wanneer de audio op de SD kaart staat, klik je de SD in de SD kaart module.

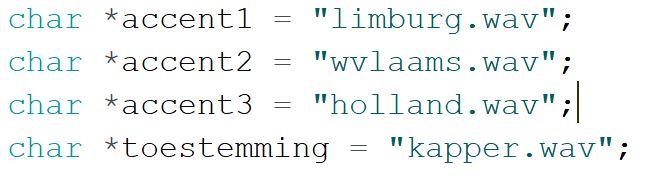

Bij het gebruiken van de code is het belangrijk om de juiste bibliotheken te gaan toevoegen. Dit doe je door naar Hulpmiddelen < Bibliotheek beheren en daarna SD, TMRpcm en SPI te gaan installeren. Wanneer je deze hebt, moet je nog je eigen wav files gaan toevoegen. Dit door gewoon jou gekozen naam te gaan gebruiken, belangrijk is wel dat je exact dezelfde naam gebruikt als dat je de file hebt opgeslagen op je SD kaart. Op de foto zie je een stukje code, daar moet je de files gaan aanpassen naar je eigen files.

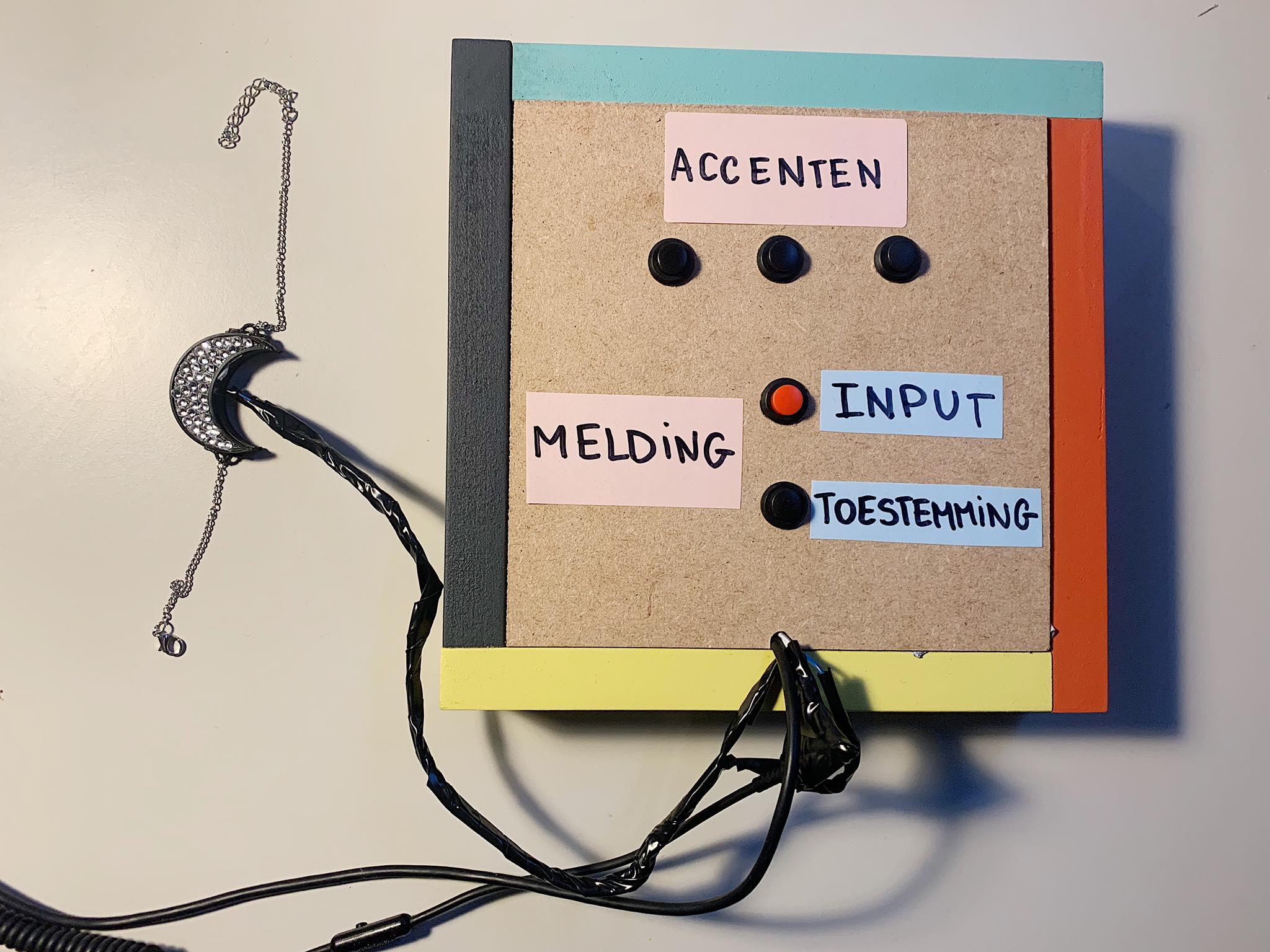

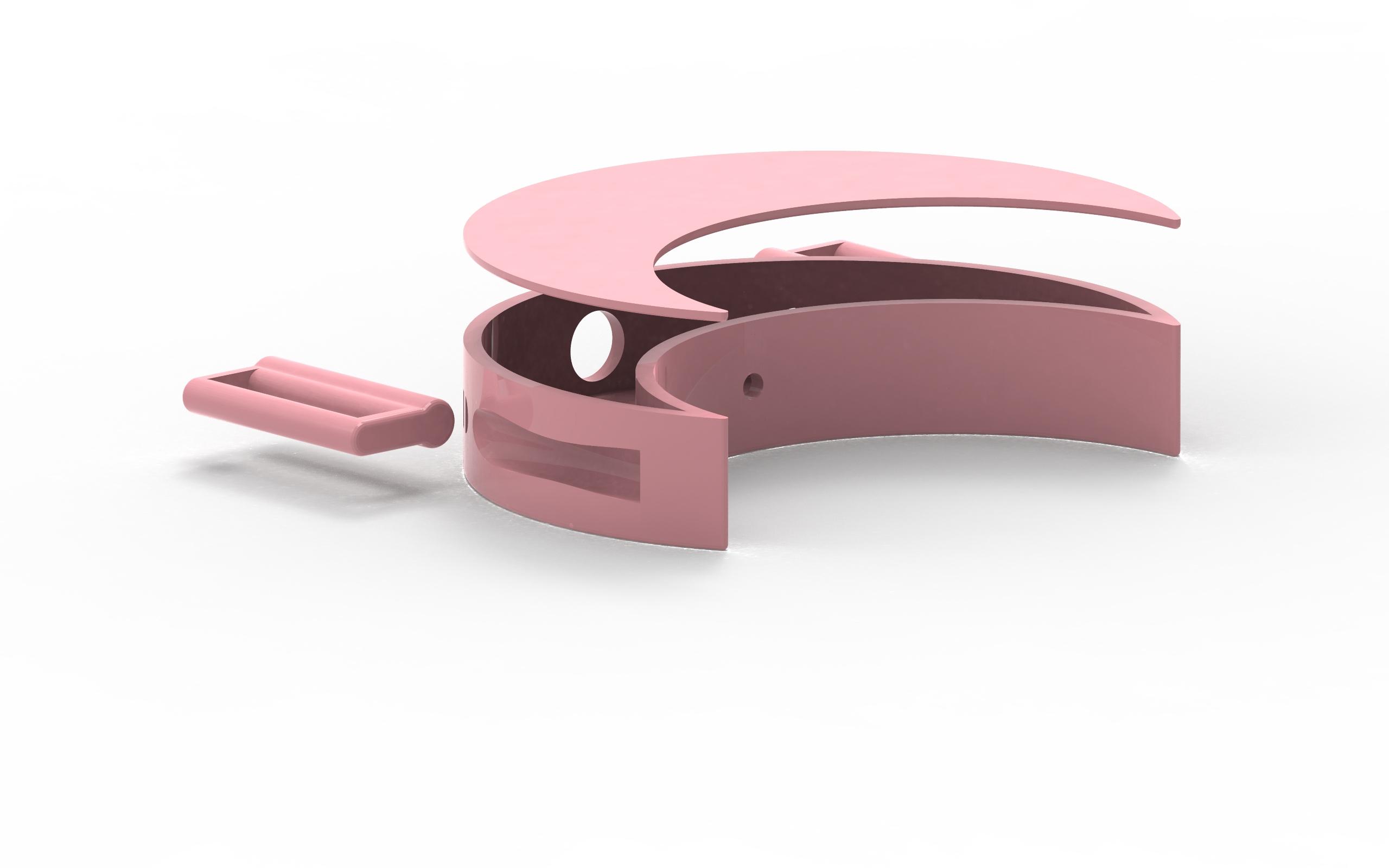

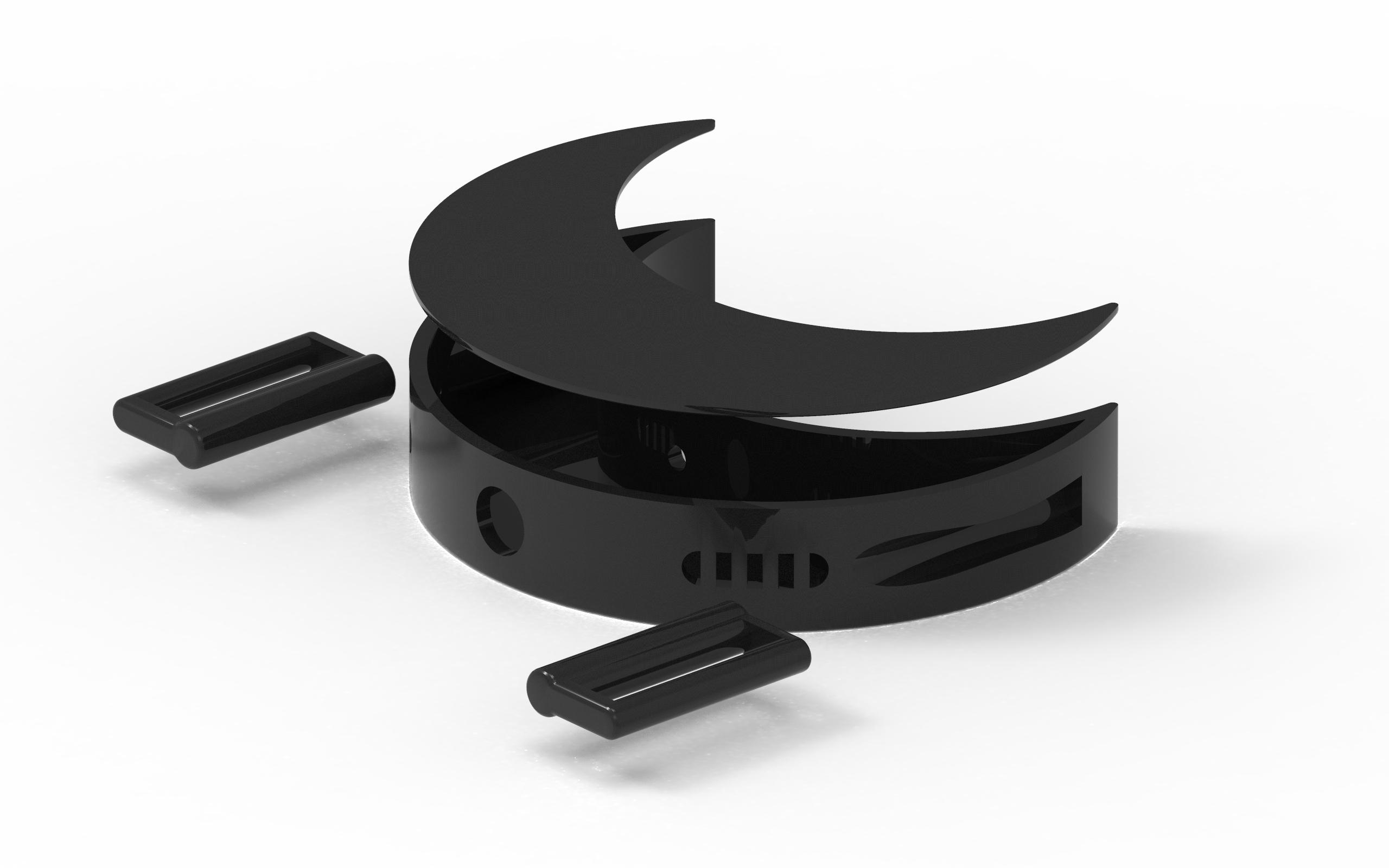

Wanneer dit allemaal gedaan is, kan je de code doorsturen naar je Adruino en zou alles moeten werken. Nu kan je het in een soort doos monteren zoals op de foto te zien is. Hiebrij steken de knoppen uit en komen de draden die naar de speaker en naar de trilmotor gaan eruit. De trilmotor is zeer klein en kan je dus in de armband bevestigen. Als inspiratie voor de armband staan hierboven enkele renders.
